CASS生成横断面图绘图参数怎么填

兄弟们好，我是江苏赛威良工，上一个视频我们聊到了断面法，土方测量， 利用场地断面，然后计算土方量的，那那个视频呢？他是利用一个是里程文件和设计文件 这两期文件来计算的，这里所说的设计文件啊，不是严格的 那种，就是设计文件，然后我们前面的视频已经收到了他，其实呢他是一种生成的一种数据文件，这个大家一定要明白，那他的设计文件是如何 进行编辑。我们前面的视频也讲到了，大家要把这些视频综合起来看，那今天我们就聊一聊什么呢？ 首先我们大家看一下上一个视频，我们讲到的他的一个断面图，这是一个横断面图，有心系的朋友，爱学习的朋友可能发现了，哎，我们这 第一期的断面的和二期的断面他是没有香蕉的，而且呢他的这个评剧是一样的，那为什么呢？ 那就是因为我们把他的一个横断面刚开始按照他的范围线剪切掉了，所以说 那我们就没有这种相交的这种情况，而且呢我们这个视频中也没有形成到一个坡度，那有的兄弟就会问，哎，那我如果这个坡度有坡度的是怎么算呢？那今天我们就来看一下 具有坡度的我们怎怎么计算。我们现在切换到另外一个图， 我现在打开了两张图啊，在这里要给兄弟们再说一个小窍门，我以前画图的时候，那时候置换另外一张图啊，通常 就用显示这上面有进行切换的。那现在给大家说一个快捷键啊，可触键加 不见，这两个键同时按就进行切换了啊，这个是比较方便的啊，大家看一下，我这个是 地形图，是一样的，他的范围线是一样的，然后中线是一样的，就这一张图。那我们今天就来学习一下 如何计算有坡度的。那首先呢，我们还是要生成里程文件，这我们计算突发量很多，第一步骤要生成一个里程文件的，只有通过生成里程文件之后， 我们才可以在图上画出他的一个横断面，声称里程文件 有松蛋面线生成，我们有松蛋面新建，然后选择他等分，我间距还是五十米吧，基本上我这个他这个松蛋面长度是不到一百米的，然后 横断面他的左边一边长度大家要估计一下，打个比方说我这个长有五十米，那你要多输入一些，我这就输入二百米，故意输长一点 左右都是二百米，你过会要计算在坡度的一放坡，别不够用的。 好了，我们这第一步已经做好了，那第二步呢，我们要设计 切个边际线，选择他的横断面，横断面我们大家看一下，我这上面是基本上高成了四十三，这是三十六啊，这个是差不多是三十，那我就统一说一个吧， 统一输一个三十八，让我选择他在横断面。 这个呢是比较麻烦的，前面的视频也到教大家了，要他的一个是设计文件是怎么编辑的，我就不说了，这个我们是演示一下 三十八，你这个设别的也可以，我统一都设三十八吧，然后再选这个三十八，三十八都输为三十八。 大家练习的时候也要像我这样，你选择锻炼，不要选择太多太多了，你练习麻烦，那我就好的确认 这第二步了，那第三步呢？第三步我们就要征程他的一个文件，然后选择一个中单边线， 呃，根据图上高声点，这个上一个视频讲到了图上高声点和坐标数据文件都是一样的，然后生成的里程文件也名 好了，我还是里程文件，一 里程文件对应的数据文件名 好说，就念一 好了，现在我们第三步文件已经生成好了。第四步我们就要进行一个场地断面的一个绘图，那里程文件就选择我们刚才做的一个里程文件。 横断面设计文件呢？那就选择我们的一个设计文件，这个不是严格意义上的设计文件，这点大家要清楚， 这个坡度下面的我现在就不改，然后过一会呢，我再教大家，大家看一下这边这个道路，这个参数， 这个现在都是输入不了的，这是我们进行一个道路跟面时候是有的，这一点大家要注意，这绘图比例我还是都输入一千。过会我们为了方便给大家量距离比较的时候看一下，就教大家 纵横断面啊，都是设为一千 好了，这个就选择他的位置确认，然后再选择他的位置。 我们大家看一下我这一共有三个端面，我刚才特意选择了他的一个第二期的，就相当于我们施工完毕的一个高成为三十八， 那三十八呢？就会出现我们的设计面比原始地面第一个是低的， 第二个是高的，第三个是高的啊，这个就特意给大家看一下 他的坡度，刚才是一比一，我没有修改，那现在呢？我还是把他的设计参数修改一下。前面呢那个视频也有 说到了，我们断面发同样测量中有一个修改设计参数，那我就用这个三为例，然后选择断面， 大家可以看到了左边的坡度是一， 我把它修改成二，我们过会看一下啊，左单坡限高是什么？叫做左单坡限高，我现在不说，我爷数为二，左坡见宽，我数为五， 那左二级坡度我就收回四。大家过后一看图形，就立刻明白这几个名词到底是什么意思， 那右边的呢？我就数一二三好了，那我修改好了，我们确认看一下， 大家可以看一下，他这个图已经变化了，已经形成一个二级坡。这个呢，场地断面和道路断面，大家一定要注意一下，我们顶多 可以有二级坡的计算，那如果你三级坡，四级坡，我们下面还有一个任意断面，这个以后会跟大家说。 大家把这个稍微记一下啊，左边的坡度是二，右边的坡度是一， 然后左单波限高是二五四，然后一二三，这个大家记一下，过会我们再解释，按照图解释。好了，这已经有了，那我把它得都标注一下 左右，那就不要说 这个在中线，左边的是左，这个在右边的是右，大家可以看一下，我们左坡度 是一比二的，那这个是两米，这个是四米，他这个坡度是一比二的，这个大家左坡度，这个就明白了啊，这是我们第一个坡的， 那左单坡限高呢？左单坡限高是两米， 大家知道是哪个吗？那可就是这一个高度，就相当于我们第一个坡的高度是两米，坡肩宽，第一个坡下来之后，这一个平台， 这个叫坡肩宽，这是五米的，大家看到了啊，五二级坡，那就是一比四，那就是这地方了，那我就也不给脸大家看了， 就是就是，就是这个意思，那这边的呢，我们是做坡度，这个坡度是一比一， 然后左单波限高，那这个地方高度是一，然后坡肩宽这个是两米，然后二级坡，这个是一比三， 这样一说，大家一下就把我们这个设计的几个名词解释就明白了。 这个让大家对比一下啊，你把你的一个设计的一个参数， 设计的一个参数，然后记一下，然后这个名字想一想，然后再对比一下，把这个修改成一。 还有一个那如果我们开挖的时候，我不算带坡度的，那我想做一个垂直开挖的，其实呢，这个要垂直开挖的，和我们上一节课那个就是很相像了，虽然我们那个图不是一个封闭的，他是 一期的一个断面和二期的一个断面，他的水平距离平距是一样的， 只不过是图上没有展示出来，那我要如果想图上展示出来呢，那我就把它修改一下就可以了， 修改设计参数，然后选择，然后坡度一比零 好了，这样大家就可以看到了，这样就修改完毕了。 那最后，呃，如何计算土方量，那我我就不教大家了，这个就和前面的是一样，这样一说大家应该心里明白了吧？就是如何我们在图上修改一个断面的一个设计参数， 这个大家一定要明白啊，这个是经常会用到的。好，今天就聊这么多，也是周末了，祝兄弟们周末快乐。我知道我们作为测量的 兄弟们对周末可能是不太感冒的。呃，因为像我们工程人员周末是很难休息的， 但是像我们有好多做监测的了，还有好多撤回公司，不是做施工的， 他们还是能修到的。好。兄弟们，感觉这个视频不错，就请点赞、关注和转发，江苏赛维一路伴你同行。好的，再见。

横断面图的生成，很多工程朋友不会操作， what？ 来看一个实力演示，利用南方 case 将原地面图在平面图当中生成对应的 断面图，这是一个管区的平面图，这是现场采集的管区的原地面三维数据，接着我们将原地面数据展入平面图当中，点绘图处理展高层点，确定，找到对应的原地面数据点，打开点确定， 可以发现原地面数据能够将平面图完整的覆盖，我们先删除高层点，接着来看一下对应的平面图，这是管局的中心线， 这是对应的管局开挖或者回填的一个边线。接着在生成断面图之前，我们先来生成里程文件点，工程应用点。生成里程文件由中断面线生成点新建，注意左下角的提示，选择中断面线。 生成里程文件有三种类型，第一种是节点，第二种是等分，第三种是等分，且处理节点我们选择等分，外面的间距选择二十米左右的宽度，我们可以设置长一点， 因为等下还要进行一个剪切点，确定好，注意看，那么横断面线就全部生成完成，多出的部分我们来对它进行一个裁剪点。工程应用生成里程文件。断面线生成，这里有一个剪切点击，选择中断面线， 选择需要切割的边线，点击，那么多余的横断面线全部删除完成，接着我们就可以来生成对应的里程文件点。工程应用生成里程文件点生成，选择中断面线， 选择已知坐标点，坐标数据文件就是我们采集的原地面三维测量数据点，打开生成的里程文件名就是我们需要保存的里程文件，保存到默认的路径下面，取个名字叫原地面 里程文件点保存里程文件对应的文件名，我们也给它保存下来，这个数据就是根据原地面测量数据类 插的断面线上的高层点，我们也给他保存下来，底层文件 d a、 t 数据点保存，接着点击确定 好，注意看，这样里程文件就生成完成，同时断面线也进行了一个标注，这是 k 零加零零零， k 零加零二零， 一直到末端 k 零加六三九点八。好，接着来查看一下生成对应的横断面图点，工程应用断面法图方计算，点击倒入断面， 选择对应的里程文件就是我们刚才生成的里程文件点，打开设计文件没有，我们先不填点确定没有设计高层是否继续绘 四点四，设置一下比例，一比一千点确定指定横断面图的其实位置，点击好，这样我们就可以发现横断面图就绘制完成了。从 k 零加零零零，最后到 k 零加六三九点八，这个线就是生成的横断面线， 为什么这个有宽有窄呢？我们可以看一下，因为很多面线在进行切割的时候，他是有不同的长度，在这个里程的时候是最宽的， 这样就根据原地面测量数据生成了对应的断面图，接着再来将生成的里程文件的 it 数据给它展露进来，点绘图处理长高层点确定，找到里程文件 dat 数据点，打开点确定好，注意看，每一个 断面线上面都有对应的一个高层点，这个高层点就是根据原地面的三维数据进行内插在断面线上的高层点， 假如我们管渠施工完成以后，再一次测量了完成后的三位数据，我们同样的可以生成对应的里程文件，然后点工程应用断面法投放计算， 添加断面线以后，然后就可以进行两断面线剪的指纹计算。 ok， 断面图的生成就和大家演示到这里。

cas 一键绘制横断面，如何将 cas 里程文件一键绘制横断面？先把绘制好的删除，重新绘制，打开工程应用，找到绘横断面图，找到根据里程文件绘制， 然后打开我们的里程文件 中横比例设置为一比一千，这样我们绘制出来的断面图就是一比一的图形。 最后选取端面图绘制位置，设置完参数后点击确定， 然后等待一会 绘制完成。我们来看看效果吧， 你学会了吗？关注我，少走很多弯路哦！

最详细的 case 道路横断面土十方计算绘图，赶紧收藏吧！大家好，我是韩老师，本脚给大家讲解 case 软件土方计算中他的断面法土方计算。对于 case 软件他的断面法土方计算题 提供三种计算，第一种就是道路断面，第二种场地断面，第三种任意断面。而这三种断面 把土方计算中，对于我们施工单位，尤其是路桥行业的施工单位继承人来说，我们一般用的是道路断面，但是对于有一些就是你在不在路桥，或者是你在矿山煤矿单位，或者是在绿化单位用的多的，那就是场地断面和任意 断面。那么对于道路断面，我他这个软件他有一个限制，就是首先他必须在我们测的横断面数据非常详细，第二个 他只能处理，就是我在挖荒只能或者是填法，只能处理两级边坡之内的道路，对， 对于我这些大的旺方或大的田方，超过两级边坡之后他就不能处理了，所以说他有一个这个，还有一个就是他对于自挡结构，比如说超高换田，或者我们边坡有一些气户了，或者是这些 多余的超甜了，或者是异形边沟，或者说是一些呃弧形坡的时候，他就相对来说就不能处理了，不像我们设计软件尾翼和啊红叶 一样。而他的剩余两种就是场地断面和任意断面，是我们常用的进行土厨房计算的一个方法，尤其是任意断面，对于一些河道河区一些 不规则的没有详细编辑参数的一些断面来说，他的任意断面是非常断，非常适用于他的横断面土方计算的，而这个场地断面他主要应用的是 我们比如说有一个，嗯，有一个土方区域，你在原先采集了他的原地面数据了，然后他或者是进行填或者是进行挖挖之后，然后你再进行采， 采集完数据之后仍然是在一定呃和上次同样的区域采集完以后，那么业主或者是委托 土方要求必须用断面法进行土方计算的时候，那么此时就能用咱这里的场地断面法而两气断面去叠加。还有场地断面 另外一种思路就是我在一个原我有原有的地形图，或者是是纸质的，或者是是电子，我采电子版，我采集回来绘画的，还有就是我有的设计图纸，设计图纸，但是现在我只有将 来我这做一个，比如说挖个坑呀，或者是做个轮胎呀，这种的时候也是要求用委托方或者是甲方要求用断面阀土方计算的时候，那么此时仍然可以用场地断面法，他是一个设计于 原地面积，也是个叠加生成一个我的土方计算。我们我推荐大家就是对于他的场地断面和任意断面一定要 要断面法的，一定要掌握。而对于道路断面他相对于来说给对于我们就是伟帝软件和红叶市政道路软件的话，他比不上那两个软件，因为他很多，第一个第一个原因就是因为他数据有些不准确，第二个就是他处理比较麻烦， 很不能满足我们的需要。那么本讲呢给大家讲呢，就是他道路断面中 我们如何利用 case 软件进行道路的横断面土方计算，它里头有四个步骤，对于道路断面土方计算，第一个这个生成里程文件，第二个就是设计横横断面导入，第三个就是横断面绘图，第四个是横断面土方计算，这个里程生成里程 文件呢，就是在我们将外页测量的外页三维数据展到 case 中生成等高线图之后我将我的平局线导入，之后我生成每一个装号的横断面复测数据。然后第二步就是设计横断面，这个设计横断面就包括我路幅宽度呀， 边钩参数呀，边坡放坡参数呀，坡高限高呀，横坡坡度呀这些，那么横断面乘途就是我在确定了啊，我的 里程文件就是原地面和设计断面之后我成图，然后最后进行横断面土方计算，他的一共就是四个步骤，那么我来讲这此时呢我给大家讲一下，就是场地断面，就是两刚才说的两期土方，还有这设计土方这种我们一定要 掌握他的场地断面和那个任意断面，他的一个就是我们对于河曲河道的土方计算，还有是不规则断面土算圈都是用这 啊任意断面土方计算，而这个任意断面土方计算时候他可以处理，就是比就算你有三级坡以上的任意放坡，七级坡，八级坡，只要你有多少坡，他都能可以处理的这种所以说相对来说要很容易。 那么我们本讲就给大家刚才说了，给大家讲解，就是利用 kiss 软件进行道路横对面图书房计算绘图的一些步骤，而且给大家实力演示一个， 那他呢？首先我敢来讲就是两步，第一步是生成里程文件，第二步是设计横断面这个导入。首先来说生成里程文件，生成里程文件呢，需要我们将我们的设计的平局线去 导入，对于我们来说设计的平局线导入，而这个设计的平局线导入 kiss 软件里，他只识别一种简单的平局线，而这种简单的平局线就是 比如说就是我一段频曲线，他没有光有原曲线和直线，没有缓和曲线。另一种就是我有缓和曲线， 我的对于单一焦点来说，他的第一缓和曲线和第二缓和曲线他默认是相等的，而我们在平曲线中如果遇上第一缓和曲线，第二缓和曲线不相等，或者是都是不完整不对称的这种情况，对于他的平曲线，利用他的一个参数我就没法去导入，那么怎么处理呢？遇到那种就是 违法，他不能遇到，就是我缓和局限不对称或者是非完整的，这种不是简单型的平局线的时候，我怎么去导入呢？借助另外的一些，我们像 现在有的就是我提供给大家的双新软件，或者是市面上有个道路执行这些软件，他可以将我们的平局线表生成，就是 cd 文本，就是 cd 图纸里头，然后我直接利用他，然后复制粘贴到我的就是 嗯采集的原地面数据上，然后我将我的线段改成批量转换成复合线之后，然后进行里程文件的生成，获得我的横断面数据。那 还有一种就是第二对于我们就是设计横断面的导入呢，他提供就是里头需要我们做的是对于 以道路来说，就是有个设计的数据线，就是我将来中装的设计高层这个确定，他第二个就是设计横断面，当然是边坡呀，宽度呀，超高呀，坡度呀，边坡放坡台阶宽呀，坡高呀这些 一个输入参数，那么接下来我就给大家以实力去演示，实力去演示， 我推荐大家安装就是 cas 九点一，他是在零八版的 cd 基础上的，因为对于破解版来说，他提供一些比七点零或九点零 一些更丰富的功能，尤其是出表，我们进行土时方计算的时候，最终肯定是要出图和出表，而在根据图根表你才能进行土时方报告的去方案的去确定。所以说我推荐大家安装 cas 九点一， 然后我本奖呢就是给大家讲的仍然是提供的，我们是提供的一个就是 cas 默认模板的那个地形数据上，我利用伪币软件，在那个默认 模板的地形图上，我给大家我自己设计了一条路，方便大家去学习，然后进行他的一个土时方计算，我把那个图纸打开，大家来看，大家来看 这个，这个呢，大家应该用过 case 的，练习过的都应该知道，这就是他那个 djx d i t 格式文本，我在他生成等高线之后，地形图确认以后，我 我用尾的软件给他做了一个，就是他的一个是路线图，然后这是他的路线的平曲线，然后这是他的我自己设计的，给他一个中断面，因为啥我在这把这个设计的数曲线给他 闹的这么哇，就是这是原白色线，是原地面线啊，然后这个红色线就是我的设计线，为什么闹的这么深？因为我为了给大家演示他的一些就是超，就是 边坡多的时候怎么去去输入他的边坡呀，排水沟呀，就是句型梯形这种排水沟啊，就是一些参数的去输入，给大家闹的深了啊，这就是我用尾的软件生成的图，大家来看一下尾的软件生成的批量生成的图， 我们一会就用 kiss 软件去进行，把整个的这个道路的吐司方去进行去计算，而这个图纸的由来是我通过伪币软件去进行设计的，那么我给大家演示一下，就是我用 case 软件是如何做这个道路的吐司方的，那么我来先来 看一下，我新建一个这个，新建一个图形，然后我在空白的图纸里头去给大家做，那么我先把就是先把我外页的就是我要外页，我要 层的就是原地面我采集的数据展上来展高层点，大家看比例尺的话，我只我这个图纸设计的是用的一千五 车，然后我打开这个他默认模板里，就在你安装目录里头那个 djxm 里头那个 djx 就他默认模板，大家看，然后命令框直接回车，大家看这是是不是我们那个高层点已经斩上来，那么我等高线，大家看一下建立 dtm 可可以选择那个数据软件，也可以选择图面高层，我选择图面高层确定，然后命令框提示你一个选取高层点的范围，二直接选取，我选择二空格，然后我整个框选出五高层点，然后右键，然后 三角网建立的，然后，嗯，我在等高线里头有个绘制等高线，然后单击确定，大家看一下，然后等等高线里头我把三角网删除了， 这是一些简单的一些 case 的一些基本操作，哈，这不是把我这个就相当于我这个原地面我复测回来的数据， 我采集好了，那么我对于我换一个图，就是这这个我要把这个设计的数这个平曲平曲线先斩进我刚才那个图里，那我怎么做呢？这是我用伟弟做的，那么我我给大家来，我复制，我把这个平曲线表，为了好书，我我先复制过去， 然后我复制过去以后选择住一个，然后右键一个有个粘贴到原坐标，哈，大家看一下，粘贴到原坐标我放到这了，那我要把这个平局 去输入了，那么我怎么去输入呢？绷脚呢？因为他都是我没有做那个缓和曲线的，都是原曲线的，那么我他对来说相对于一些简单一些，那么我可以就是什么呢？这个我们不是知道了起点焦点一，焦点二这些点的坐标了，我先用 pl 画线，将这些 起点焦点一，焦点二，焦点三，焦点四这些的坐标，我全部啊输到点的坐标全部输进去，然后我再进行他的一些数据线的这些一些编辑。 当然还有另外一种方法，就是我借助外部软件，因为我要整个计算他的一些坐标了，所以说我肯定会输入，就是你工地通路测了，或者是测量员，或者是双薪，或者是轻松测量 道路之行，还有是特色大师各种测疗软件，他那么我可以他把他生成一个，就是为了给大家演示后面的一些教学，我给他用 用，就是我不在这里头直接去输入他的一些他的坐标，按道理就是有，如果你没有那些软件，或者是你刚接触的时候肯定是 ploxy 坐标，把这些焦点的坐标然后输进去，然后去进行他的一些设计。我给大家这一步呢用一个就是就是 我们一个便捷的方法，就是把他直接把他的平曲线直接进行导入的一个方法，就是我不用输了，我直接导入进去进行下一步他的缓和曲线这些的一个参数的一个确定。那怎么来呢？大家来看，我就借助一下你可能 本地作为一个测量员，你可能有公路测测大师，或者是是测量员，或者是工地通路测，或者是双新软件，我，我利用双新软件哈，大家看，我打开双新软件，然后我有一个焦点法计算，那么 此时我焦点法计算的话，大家来看，我打开我的屏幕图纸，大家来看，他有一个四个焦点，然后五个焦点包括起重点，一共有五个点，那么我把他的作为线原法一焦点法一样的坐标进行计算，那么我把它输进去这个软件里头啊，大家来 看，那么他有五个焦点数目五，然后我随便起点边焦名称，那么这个起点的里程是不是零，然后他的 x 坐标三幺三三三五， 哎呀三幺三三三五，我不用他这个，因为我还得这挨个输了，我又找到一个，就是因为我已已经有他的直取表了，所以说我已经有他的直取表 了，在这大家看一下，就是刚才那个屏幕里的那个支取表是不是有了？大家看一下他的支取表，就是刚 刚才的那个的平曲线的一个直曲标，因为我是用尾的软件给大家做的嘛，大家来看，那么我把它这个我要先把他输进去，是怎么输呢？大家来看，这个我先把他的我选择上，我就不输。

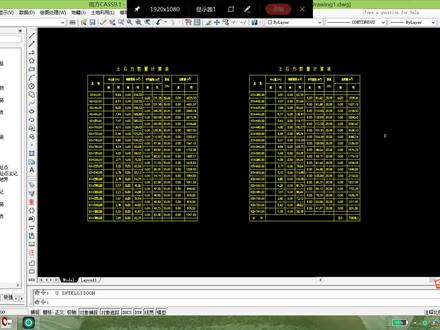

好，嗯，我今天继续给大家分享一些，呃， kiss 那个就就断面法，土房上计算的一些相关知识 啊，前面我给大家讲了这个断面法啊，土房计算里面的就道路断面，昨天给大家啊演示了一个案例 啊，我演示完之后呢，然后有一个啊粉丝，然后私信我说，哎，老师您讲的这个又断面吧，呃，你讲的这个案例就是太简单了，嗯，然后我们项目比较复杂一点 啊，问我能不能啊，专门做一期视频，就是讲一个比较复杂的案例啊，他缺的，他说的确实是有时候都 软件啊自动生成的这个缎面与设计不符，需要我们用一些软件里面的特定功能来进行修改，以达到精准色量的目的啊，你比如 啊，有一些有一些道路，或者是高速公路啊，或者是升道路，他这个端面啊，就是他这个线性道路，有时候里面有这个超高啊，加快啊，等等 啊，那，那咱们前面生成这个端面，那是一次性生成的，咱们也没有设置超高，也没有设置加快， 那如果某些专门他有超高有加快，那，那怎么去设置呢啊？今天我简单给大家演示一下，演示一下啊，我先把这个啊，先复制，复制出 来一个，复制出来一个。哦，复制到下面一个。好 啊，我复制到下面一个段面，嗯，你比如如果这个项目部就是，嗯，一个一个二维码，如果这个地方就二十二这个段面，他如果有这个超高了，或者有这个加快了，然后我们怎么去进行修改？ 咱们点击这个工程应用，嗯，端面法图案计算，这里面有 修改实际裁数、编辑断面线，还有修改断面底层这三个功能，是断面法土方截断经常用到的功能啊，咱们就是那个先说这个修改实际裁 吧，你比如啊，就是我选择开门铃啊，选择断片线，我选择一下， 如果当时咱们就是进行这一条，就这一个端面进行设计的时候，这里面有一些东西咱们设计错了，包括有时候中装高填错了，那么我们进行或者是左怀有块我们填错了 啊，需要，需要进行修改的话，那我们在这里面修改就行了，修改完之后点确定就行了。还有还有这个啊，工程应用 编辑断面线这个功能，我们点一下，点下之后还是选择断面线，我们选择 该线为道路断脉线，是否修改为场地断脉线，我们点试好， 现在出来了啊，咱们现在咱们设计的比较简单，只有中装，然后左装还有右装，左扶右正吗？左装还有右装。 如果我们需要就是啊增加，比方说他有个二坡或者三坡，那我们在这里面直接添加行就行了，添加行啊，或者插入都可以啊，都可以啊，如果这个如果有超高的怎么办呢？你看这个中装，中装的高层，这个 啊，中装是二百点五，那如果我们就比方说这边这个右边装他有一个超高了，那怎么办？如果比如说啊，这个左边装比中装高了五十公分吧，是二百零一，那怎么修改呢？我们双 双击他就行，双击双击，我们输入个二百零一，然后大家看一下这个线会不会变啊？我点一下确定 嗨是不是自自动就上去了，你看这个直接直接就形成了一个超高，对不对？那么如果，如果咱们再开一个短面吧，随便随便找一个 啊，如果，如果一个段面有那个那个加宽的怎么办呢？一边还有加宽，一边有超高，一边有加宽的怎么办呢？我们还是点断面法土房计算， 然后还找这个编辑蛋白线，我给你点一下，选择蛋白线，该线路为道路段面，是否转为常见道面，我们点示。好 啊。如果这边这边这边有加快，这边有超高怎么办呢？啊？那我们就是左装吗？左装就是负的，然后就是现在是那负八米，那我们也想让他变成十米怎么办？我们点打击一下， 输入个副十就行了，然后这边还是高五十公分的话，那就是幺九五，比中装高五十公分的话，那就是幺九五点五，幺九五点五是不是？你看咱们分析一下，就是 左桩，副十就是副十的地方，副十的地方就是这个地方，他现在没有到副十，他现在只是到副八，副十是在这里，副十一会他会跑到副十个地方，是幺九四点啊，八四零。这边是没有没 超高了，只有加快，然后中装没变，右装还是还是八米还是八米，只不过他往上抬了，比中装往上抬了五十公分，我们点击确定看一下。 好，我们点一下确定，然后这时候他就变了，是不是？你看这个地方从中装过来之后刚好十米，我们可以测量一下，查询。两点距离 不知道挡不住，打开能选择短点， 两点之间距离是十名 十秒，十秒也就是左边我给他加快了，然后右边我给他超高了，咱们可以看一下面积发生变化，往左往断断面方，嗯，在这里啊，计算断面面积，我点一下 啊，前面，那我在做上一期视频的时候，专门让大家记上一个比例，就是横向是个一比一千，然后纵向还是一比一千点，确定猜着点 好，七十七十七十九点四三，是不是七十九点四三？他这时候已经变歪了，看和下面是一样。那我们， 那我们修改完之后，那怎么去计算呢？我们就是我们的如果，如果个别几个端面，咱们就是有超高有加快，我们修改完之后怎么去计算呢？计算方法还是和刚才的是一样的，上一期我们讲的是一样。嗯，工程应用 断面法，土房集团图面，土房土房集团，我们点击一下，然后选择对象拉框，选择六键，确定 我们指定表格左方的位置。我为了显示出来，刚才我修改两个断面，他这个土方量最终的合计肯定会发生变化，所以我把这个生成的核桃放到他一起， 好让大家看一下这个土方量的变化。你看这个原来的土方量是个 七二八二六点一，现在变成什么了？现在变成七二七七九点五，是吧？七二七二八七二七，是不是他变小了， 是吧？七二八，谢谢。就是就是，如果我在图上修改一些啊参数的话，这个系统他会自动 啊，自动就是啊，计算出来他这里面的就是那个土方量，不用咱们再去重新做一个啊，做几个端面或者做一个图，然后再去计算了，系统会自动自动直接计算出来 啊，那么咱们这边还有一个功能，就是这个图案介绍的时候，咱们还能生成一个字号表格，咱们，嗯 嗯，演示一下，我点图面图房就算一个赛尔表格，点一下拉框，选择对象，确定。 我电脑比较卡啊，我电脑时间时间比较长啊，比较卡，如果是新电脑的话，他立马又弹出来了， 因为现在咱们在工程上啊，这个一个色号表格用的还是啊比较多的 啊，相相比较 cd， 他是用的比较多的，特别是咱们的一些专业预算之源，有时候他们不怎么用 cad 的，他们可能也不会， 所以就是啊，还是啊一个骚表格用的比较多一点，包括你打印啊，修改里面的参数啊，都是比较方便的。我电脑比较卡，卡这了，那你们 你们电脑如果就是我电脑比较卡，我这是现在是卡这了，显示不出来了啊，显示出来了啊，时间比较长啊，电脑比较卡，如果啊，你想你想这里面咱们想修改什么就修改什么，对不对？ 这这这就和平常那个一套表格是一样的吗？是吧，在里面任意修改，是不是咱们打一的时候，然后也好打一是吧，在里面或者下面弄一个计算人啦，复合人啦，啊，是吧时间啊啊，是吧日期等等，是不是咱们 啊修改也好，修改咱们和那个啊啊，预算经营部门或者商务部门啊，去对量的时候，然后咱们，嗯也能拿出来一个比较漂亮的一个模板吧，对不对？ 行啊，今天就啊，就关于一个粉丝为我的一些东西啊，我专门做了一些视频 啊，希望这个粉丝能开到哈啊，另外就是那个如果啊，因为我平时讲课， 嗯，讲的可能因为我对自己对一些，我对这些东西是比较熟悉的，然后我可能讲的有些比较快，或者是有些东西就是想当然的感觉你们可能会懂 啊，如果新手啊，听起来如果觉得哪里比较吃力或者哪里没有听懂的话，在你反复听还没有听懂情况下，然后你就给我私信关注我一下，给我私信 我一定会会给大家去解答解惑的，如果就是实在不行的话，我会像这个粉丝一样，我专门做一期视频，然后去讲解 啊。行，好，谢谢大家的支持，谢谢。行，那今天就和大家分享到这里。好，再见。

然后选择我们所有的横断面，确定指定土书方计算表的右上角的位置，点击好来看一下，今天来分享下断面法土方计算当中的道路断面法 以管渠的土方计算为列啊，里面包含了挖方、填方，半挖半填，非常经典的道路土方的案例。 因为时间的关系，算命法设计内容比较多，很多知识点可能只能点到为止，想看详细内容的请大家关注大柳土方计算专题的系列课程。用端面法计算道路土 方，就必须知道断面法土方计算的一个原理。断面法就是将需要求的土方的范围分成多个断面，比如说这是二十一断面，二十二断面，一直到二十十一断面， 每个断面的面积都可以求出来，然后用两个断面之间的距离乘以他们的平均面积，就可以得出他们的一个体积。 比如说这是 s 一段面的面积，这是 s 二段面的面积，两个面积之和除以二，再乘以他们的距离，就可以算出这一段， 这就是断面法土方计算的基本原理。那么计算断面土方必要的三个要素，第一个道路的终端面线，也就是说我们的道路中心 线，或者说管渠的中心线。第二个，原地面测量三维数据。第三，一个道路的设计参数，也就是我们的设计完成面数据。我们以管渠的这一段啊， 八号管渠为列，从 k 零到零零零，一直到 k 零到六四零为列， 这个管渠的中心线这里已经有了，我们就不需要另外再去生成。如果你是进行道路的断面土方计算，如果设计图纸给定了道路中心线，那你就不需要再生成道路中心线，那如果说 设计图纸给定的是道路的设计参数，那就需要在图上生成道， 倒入中心线，再进行倒入图方的计算，那我们来生成这个管渠的原地面数据，原地面数据在这里打开原地面数据，我们需要将原地面数据转换成 dat 格式文件，然后 case 才能识别。 打开坐标数据处理系统，微商的零软件，点登录，点击选项卡当中的生成 cad 识别数据，然后将 原地面的三维数据复制在这边进行粘贴，点计算， 接着点保存 d a t 格式数据，保存到桌面文件名，原地面数据直接保存，这样就生成了原地面的 d a t 格式 数据。原地貌 d a t 格式文件生成完成以后，我们展入 cad 图中，绘图处理，展高层点， 选择原地面数据，打开，确定好正在展入高层点，展入完成，刚好能够覆盖这个管局的范围，好现在将高层点隐藏。 接着我们来生成道路里程文件，在正式生成里程文件之前，我们先来看一下管渠的相关设计数据，在这里这里就是八号线的布置图，再看一下他的断面图，八号线 布置图，这是从零到五十八米，这是一个填方区， 这个线是原地面线，那么这里需要填方，这边需要挖方，再看一下这个的设计断面，这个六十到二百六，这是一个填方区， 再看一下这个图，从二百六到六百四，这是一个挖房区，需要把这只下面，那么我们在生成 道路里程文件的时候，那么这个距离我们要有一个最大距离，这个距离大概在二十八米左右。 ok， 有了这个数据以后，我们就来生成道路里程文， 点工程应用生成里程文件，这里点新建，接着我们来选择中端面线，也就是我们的管区中心线，我们按等分，每二十米左边距大概二十九米，右边距二十九米， 这个长度可以长一点，没关系，不影响的。确定。 ok， 那么断面线就生成了， 接着我们点工程应用生成里程文件，接着我们点生成 选择道路的中端面线，选择这个中心线，生成底层文件，这里我们需要输入原地面的 三维数据，选择我们刚才生成的原地面三维数据，打开生成里程文件，我们保存到 同样的位置，这里输入原地面里程文件，点保存，然后点确定正在生成里程文件， ok， 里程文件这样就生成。我们来看一下这个就是我们生成的里程文件，用计时门打开一号断面， 二号断面，三号断面，这是他的里程，这是相关的距离和相对应的高层，一共是 三十四个断面。 ok， 原地面里程文件生成完成，也就是说我们这个上面这一部分已经生成了，但是我们的设计断面还没有出来，接着我们来生成设计断面， 那如何生成设计断面呢？那我们就需要看设计图纸，我们来看一下它的里程装号，零二零四零六零八零一百，对应的一个开挖的底高层这里有， 然后我们就可以把这个数据直接打出来，再根据不同里程对应不同的断面设计线进行道路参数的设计，根据这个设计里程装号和开挖的底高层来生成 倒入设计文件，在蓝方 case 里面点工程应用断面土方计算，倒入设计参数，输入对应的一个参数标高坡度，左宽右宽，在蓝方 case 里面输入不是很方便啊。我们 进入 v 三零零坐标数据处理软件里面，在这里有一个常用记录表格，选择南方 ks， 倒入参数录入，在这里面输入就比较的简单，我根据 倒入设计端面的参数已经将数据录入好了。这里需要特别提醒的就是，我们生成的原地面的里程文件的编号要和我们设计的编号统一 一致。接着我们将这个道路设计参数复制到， 然后 case 里面复制进入，然后 case 点工程应用道路设计参数文件，在这里点批量增加，我们增加一行，确定增加了以后选择，然后直接进行粘贴，看你加微， 从第一段面，二段面，三段面啊把这个删除看一下，应该一共是三十四个段面，和之前的道路里程段面是对应的， 那么左坡度右坡度，左宽右宽，大家可以去查一下相关的资料，接着我们就保存同样的路径，这里输入道路 设计参数，这是管渠设计参数，保准关闭。我们回到文件夹看一下，这是管渠的设计参数， 这三项都完成了以后，我们就可以进行倒入断面土方计算了，点工程应用断面法土方计算，接着选择倒入断面，选择里程文件就是我们刚才生成的 一层文件，横断面设计文件，选择我们刚才生成的管区设计参数，横断面设计文件，接着点确定断面图的位置，选择一个区域， 接着点确定，这就是我们生成的中断面线，就是原地面的标高，这里是对应的道路里程，接着指定横断面的起始位置在这里。 ok， 现在可以看到从从零二十四十六十每一个断面就都绘制出来了，红色线是我们的原地面线， 白色线是设计断面线，接着就可以进行断面的图方计算点工程应用断面法图方计算，图面图方计算，然后选择我们所有的横断面， 确定指定土书方计算表的右上角的位置，点击好来看一下。零二零四，零六零八零， 挖方填方到最后的一个非种的土土方量，那么总的挖方量是六万六千七百方，总的填方量是一千零六十五方，这样就完成了。到了断面土方的计算， 这里需要注意的几点，第一个是我们深层的道路底层文件两边的宽度，我们可以适当宽一点，这个不影响， 但如果说你的宽度不够，那么设计断面线有可能跟他没法相交，那么土方可能会不准确，我们检查一下 这边全部设计完成面线和原地面线都能够相交。 第二个在设计完成面坡度的时候，往上就是正坡度，像这种就是一个负的坡度，我们在这个数据里面可以看出来， 负德普度就表示现场是一个填方区，真德普度就是一个瓦方区。 ok， 倒入土方计算，就和大家讲到这里。

大家好，我是滴答测绘的陈伟给大家讲一下画这个断面图。呃，断面图的话分两种啊，一种是中断面图，一种是横断面图。呃，我这里有个简单的例子啊。呃。展高成点。那我这里有个数据。 嗯，我用直接用这个数据吧。那个空格，然后空格。呃。我要画的区域范围，那个我用 p 二线把它连起来。 好，那个，呃。我简单的画个图形在这里啊，那个我尽量找这个点多的区域。嗯，比如说找这里。 好，这里，然后 cmb 盒那个你看，然后我先用一条皮卡线，那个我连接 这个中点，这个中中间点的话呢？就三角形嘛。那个铝补座要打开啊，然后，呃回车 工程应用生成里程文件由重端面线生成。嗯，你可以先看一下这个线有多长，嗯，我这个长远线长这里。因为这个是 pi 线，所以他们是不带高层的啊。呃。两百三十，两百三十一米 身体的文件由重段面生成新建，然后选择这个重段面线。 嗯，我二十米一个断面吧，那个然后这个边上呢？我用三十米。那个你可以自己量一下啊，那个三十米，然后确定。嗯，回车，然后生成这个断面线，这个线呢？他都可以剪 切的。这个都是可以剪切的啊，那个就说剪短啊，那个变长啊，那个都可以来做的。那个你看这里工程应用那个生成里程文件。呃。然后剪切，看到吧，那个选择中断面线，选择中断面线，选择切个边界。 那这样就剪切了吗？那个这里呢？那个他保留着，这里的保留着，你可以直接把这里那个直接删除就可以了。那个所以就说那个保留着或者不保留，那个直接删除。那这个呢？就剪切完成了吗？然后工程应用生成，里程文件 生成。呃，这里叼，用你的数据文件就选择这个文件生成里程文件名，那个如果这个是原地报， 那个我放在这里。呃，左转直接把这个原地包覆盖啊。好，里程文件对应的数据文件，他就是这个里程上的点呢，对应的这个数据文件，那个如果生成的话，那个人家好复合，那个这个是纯粹为了复合。嗯，来做这个我就直接用一啊， 然后保存那个，这个第五焦点我不取，然后，呃，断面插直五米是指这个五米一个确定，然后升起来，这个里程文件，看到吧，那个这个里程文件呢？那个我们在这里看一下。 嗯，哦，这么这里有这么多东西。一，先看这个数据文件，数据文件那个就是这样子的，然后里程 文件是 hdm 后缀软的帽点 hdm。 这个，呃，因为我装了尾 d， 所以就说直接的那个，他会默认是这个尾 d 的那个点，五米的间隔五十，这个是，这个是中间点，看到吧， 那个这个时间就是。呃，偏距跟高层，这里直接是高层啊，不是高差啊，那个直接是高层。那这里第一个断面，你把这里可以放到最大， 然后一共的话十二个断面，看到吧，那个你直接可以看这个数值就可以了。 好，那这个怎么利用这个来画断面的？那个工程应用？然后，呃，在这个断面法里边， 那个你选择。呃，你不要选任意断面，你选场地断面吧，选择里程文件。呃。不，这里要点这三个点来选啊， 那个原地帽，然后这里你是点不中的，看到吧，这里没有任何东西。那个这个比例啊，你最好是改成一千那个要不然的话就是他最后出来的比例的，就是跟那个 case， case 的比例跟 cd 比例会不符合。呃。行间距， 行间距稍微大一点吧，两百，然后列间距的话，列之间间距。我，呃，我没有看那个这个宽度啊，那个我把它也稍微放大一点，这个你可以自己来调， 然后这个我大一点，免得到时候那个大家看到就得挤在一起。然后确定这个你不管他，这个你不管他，确定，然后 点这三个点，这个选择中断面左下点，看到没有？那个看这个命令行指定断面图左下点，然后确定就可以了，这个就是你的中断面图，然后呢？横断面图左上角，这是， 哦。这个是什么？ 给我看一下啊。 一二一列是五个，我设置的是五个， 六个，那个这个地方你看那个这个地方就连起来了，那个因为他这个长度我不确定啊，那个需要去看那个这个 嗯，我仔细看一下那个这是零，这个是断面线的中间这个形成一条断面线，这个不知道是为什么啊？那个我们来看一下这个原因， 我先把这个删掉啊， 我重新构成医用甚至理成文件啊。不不不，断面法，然后场地断面。 嗯，这里没错，不用管他原地貌，然后这里改成一千 那个这里改成一千，然后列间距，航间距，哇，是三百五百， 这锅底我是五百吧，我不确定刚刚是不是这里的问题啊， 然后左上角确定，嗯，还是这样子。 那个这个问题的话就是说你看啊，那个我们来，我们来分析。那个你看这个地方六有没问题，那个七十一也有没问题，那一出错了，一出错了， 那个我按下取消把那个看啊，你看一这个地方只有半截，看到没有那个半截。那如果我要干脆把这个地方删掉， 如果干脆把这个地方删掉的话，那个你看可以怎么处理啊？那个，呃，你直接在这里处理，不好处理。呃， 那个你回到这个 hdm 文件 我看看， 嗯，原地帽这个位置，你看啊那个你看一这个，我们左边左边这里 那个沿着这个前进的方向，左边左边没问题。那个左边的话你大概看一下这个，呃，长度 十六米，十六米的话实际上应该有几个断面点，我们无语。一个应该三个或者四个断面点是符合要求 啊，那个三个或者四个，右边实际上就没有。那个，呃，右边实际上他这个是自动。那如果我右边我用二十，你看啊那个这些啊，那个实际上你都可以删掉， 你看一直三档打啊，那个如果没有的话好像是中延长了，这其实应该是软件有 bug 啊，那个但是就算有 bug 的时候你要知道就说你自己来做这个的，那个怎么去改？你看最后的高层都不变的， 那自然而然这个断面线他就延长到很多很多嘛。哦，这个确实是有点多了啊， 好过来 到这到这看到吧，那个 bg 呢？这是第二个断面吗？那个你把这个删掉，你把这个删掉。呃，然后你再把它保存一下， 所以就碰到问题的话就说那个能够能够知道这个问题，那个来解决那个，呃，没有关系， 那个这里我也都删掉。好，那个你看我再重新来生成。呃。工程应用，然后断面法，场地断面，呃，你若是河道的青鱼啊，这些这个断面都可以用这个场地断面来做的。嗯，这里改成一千， 然后这里也改成一千，然后这里，呃，我大一点啊，五百，然后这里我也用五百。那个你可以按你实际的来，怎么样？看着舒服怎么来，然后呢？也符合你的工程图纸，工程图纸一万 a 三嘛，确定 确定。然后点这右上角三个点，然后点这个位置放着重断面线，然后横断面，哎，没问题了，看到吧？那个没问题，那个一共十二个。十二个。那这个嘞，那个是这样子过来， 然后那个如果你这个断面线上的点呢？那个都是直接侧的这个断面，那他会更好的体现那个在这一个断面处的横断面吧。是这样子，然后有的人说就是说，嗯， 呃，就是说什么呢？就是说。呃，这个你看这个字啊，这个字都是挨在一起的，那个这个也都是可以来调整。那个你看那个这个地方，这个这是单独的一个，然后这个地方也是单独的一个。呃，我把它调整给你看一下。 呃，这个要试啊，不一定一下调整的好，那个这里全部选中，然后右键特征他这里有个全，然后你把这里啊那个选择这个文字吧，那个文字的话就是说高度的，他有多种。那个 你把这个文字的高度，你先看一下这个文字的高度吧，这是调文字高度吗？好，那个，呃，文字高度是二，那个你试着把它调成一看，看 好那个我再把它全部选中，其实是你要全部选中，然后全部选中以后，那个在这个里面的那个选择文字来做修改，那个文字有多种，那个高度，那个这里我把它全部改成一，然后空格， 那那个这里那个就相对来讲二五二六、二七二八那个能看的清楚了吧？他这不是改的时候呢，就说连这个底下的这个字也都一起改了，你要单独选择他也 行。然后有的人不习惯这个，因为有的就是不习惯这个高层是放在这个中间的，那你可以这样子了，那个就这个就稍微有一那么一点点麻烦了。嗯， mov 一命令，然后你选择对象， 这是软。我没有去看软件能不能直接设置这个这个这个高高层在边上啊。那个回车，然后选择一个机点，选择这， 你挪到这里，那这个高层的那个他就变到这里来。当然你把这个医院挪到这里来，或者不挪那个是这样子的过程吧。 那个你如果说你想中间边上这些都有，那你就不要去用这个木五命令，然后你用 copy 命令吗？ copycopy， 你用那个命令来做，那就说这样子，那个就是一个呃 呃呃，中断面跟横断面那个直接用这样的来绘制的这个过程。 呃，那如果你要记方量，那你直接就说另外的再生成这个里程文件，注意这每个里程文件要对应。 然后就说你在断面法里面有一个图上添加断面线，那个继续来做就可以了吗？如果仅仅是画断面图呢？那就是那个这样子就完成了。呃，好，谢谢大家，我们是第一大测绘。

好，嗯，今天继续和大家分享 case， 嗯，土方梁煮断面法 啊，场地端面，上一节给大家分享了，就就道路端面的计算方法，以及在就道路上有超高和加快的时候啊，如何处理，以及啊就构槽开挖的时候的土方量用 用这个二段二段面下阶图案计算的方法。那么今天给大家讲解就断面法图案计算第二个计算方法，场地段面的计算，这个场地段面他和咱们前面讲的这个 啊，二段线结的土房计算方法比较相似，嗯，比较相似啊， 嗯，为什么比较相似呢？因为这个场地缎面，嗯，也是需要我们制作两个里程围垫，施工前的和施工后的， 而且这个断面啊，你施工前和施工后的一期和二期也是需要一一对应的关系啊，如果他不对应的话，那你这个肯定都计算不准确了啊，他和这个二段位下的二段位下阶图房计算的原理是一样的 啊，咱们先看一下这个数据，这个是一个开挖后的一个数据啊，啊，就是场地嘛，因为他也是不规则的啊，开挖后的一个数据，这个外边呢是一个，嗯，范围线，嗯，既然是场地，那那肯定 范围线是吧，咱们啊在施工区别县，是不是开挖区别县啊？中间这一中间这一条啊，是咱们的一个中线道路开挖的中线 啊，行，好，现在我开始和大家演示啊，一开始呢，还是先制作两个里程文件，咱们先制作啊，施工前的咱们点绘图处理，改高装点啊，把施工前的数据给导进来。 好，这是施工前的数据，施工前的数据的话，咱们倒的时候啊，因为这个断面咱们要一一匹配的关系是不是？所以咱们把这个施工施工后的这个场地的中介，嗯，给他复制到前面，这样咱们建立 断面的时候能保证啊，他是一一对应的关系。在生成的时候这个软件是自动匹配的啊，自动生成是一一对应的关系。好，我右键点复制， 咱们到施工前去施工前啊，摘下到月坐标好了，这就是中线啊，这刚好他中线上基本都有点位中线上基本都有点位啊，那怎么上升里程违建呢啊？前面都讲过了， 咱们把这个施工范围线直接给他复制过来吧，复制 这些老表坐标好，可以。咱们现在生长 里程尾件点生成里程尾件，工程应用点生成里程尾件由中中端面相生成，咱们点下一期见， 选择中单边线啊，选择，那这个咱们选择结点还是等飞啊？那这一次咱们应该都选择等飞了，因为我这上面没有结点，我不是一个一个秒下来的。这个 啊，具体选择哪种方式？在前面的视频有详细讲解，如果不熟悉的小伙伴的话可以看一下我前面的视频啊，讲的非常详细啊。 啊，中间问下间距，咱们选二十米道路的，如果底型不是特别复杂的话，咱们一般都是选选二十米，那么左边的长度呢？嗯，咱们选择四十米吧，右边这 长度也选四十米，咱们点确定好这个，嗯，已经吸烟好了，横断白线已经是吸烟好了，咱们， 嗯，下一步点什么呢？下一步都该点生成了，在生成之前呢，我给大家再讲解一一个新的命令，就是这个剪切的命令，咱们点一下剪切，把这个，把这个施工区域，施工区域外面这些横断线都给剪掉啊， 按点解一下看命令哈，选择动力外线，我选择选择切割白线，我点一下。好，你看是吧，自动删掉了，自动删掉那比较方便啊， 那这一次咱们都开始点有中的麦线胜成，选择纵的麦线， 咱们选择坐标数据违建数据违建名，施工前升成里程违建。咱们也弄个施工前吧， 手工线包碎啊，这边也插着家具，外面还是末日的五啊，还是末日的五七十，里程选零点，确定好， 已经细节好了，第一个是 k 零加零零， k 零加零二零零四零， k 零加零六零啊，他是一次类推的。好，咱们制作好之后，咱们 现在到施工后啊，这是一个施工后的啊，发挥线和中线，咱们重复刚才的步骤啊，重复刚才的步骤，我们先点击键， 没选四十吧，四十，嗯，选择四十一会把它给剪切一下， 施工后 那个也是施工后。 可以了啊，可以了，一直到 k 零加三百。 行，那咱们现在点场地段面，去场地段面啊，咱们选择场地段面，上一次咱们选的是道路段面，这一次咱们点场地段面，看看和道路段面的这里面有什么不一样的，咱们点一下。 好，咱们选择里程规矩，咱们选择哪个？选择施工前的施工前的里程规矩， 这个断面设计为证，咱们不选择啊，这个咱们不选择。嗯，你看这里面的什么路宽了，还有这个横坡绿了啊，这个 c 罗台啊，什么东西的都不能选择啊，这都是灰色的都不能 选择啊，因为，因为咱们没有做这个河南的世界违建啊，这些东西咱们都不能选择的，咱们直接把这个 比例得改一下，为什么要改这个比例呢？然后前面是非也给大家讲了，如果不喜欢，嗯，不熟悉的小伙伴的话可以发一下。我前面的视频讲的都比较详细啊，如果把我的视频你挨着都看的话， 那你肯定对这个软件都已经达到非常熟悉的程度了啊，那你，呃，嗯，不能说是所有的工程吧，就一般的工程可以可以这么说，基本上都没有什么问题啊，都没有什么问题，咱们点确定 设计下信息不完整是否继续固执单位线，我们点试 选择动弹片中等白线的位置来点一下。这里面呢，咱们都点默认啊，都点默认，前面也讲过了，后面我都不敢重复了。好，中等白线已经绘制好了， 这是施工前的动物蛋白线啊，这是施工前的场地，还是不是很平整啊？咱们点一下。好，这是横蛋白线啊，这个场地场地还是高地起伏比较大的啊。 场地还是高低起伏比较大的，是不是高低起伏比较大？ 行，那咱们做完这一步，下一步怎么问呢啊？咱们还是断面法，涂完 按揭算图上添加断脉线，我们点一下，选择里程微键，这一次咱们选择施工后的里程微键。点一下。好，我们点确定 选择对象，拉框选择确定。好， 你看这施工后的，施工后的软件已经自动加上了啊，自动加上了，那么你像你像这种，像这种，嗯， 他没有闭合，没有闭合怎么办？没有闭合软件是自动，自动啊，自动就是那个已经让他闭合住了，这个你不用考虑，说是不闭合，怕出不来出去。 这个是软件已经自动给他都闭合住了啊。咱们点工程应用 段位法土房计算，然后选了这个二段位线间土房计算，你们点一下， 看命令行，输入第一期断面编码，或者是选择已有第五，那我们选择已有第五，咱们选择施工前的啊。输入第二期断面编码，或者是选择已有第五，那我们还是选择已有第五。 选择对象我们拉框选择，确定好指定图实方表左上角位置，我们选到这里，在这里吧。 好，这个土石网已经出来了啊，土石网表已经出来了，这个也可能这个这个土石网表也可以生成一个骚扰表格啊，前面也给大家演示了。嗯，如果就是不知道怎么操作的话，也可以看一下前面的视频，这一次都写不出了。 我的视频就是我会把这个 k 四软件，这里面不能说所有功能吧，就是大家常用的，基本上我会我会全部都讲完啊，也就是如果你把我的视频全部看完的话，应对一般的工程就这些。嗯，技术方面的应该都没有啥问题 啊，喜欢的小伙伴的话可以点个关注啊，支持一下啊，谢谢，或者是转发一下都行。这个土方量计算表还是用平行 面积法啊。平均面积，然后乘上他的距离，距离就是二十米，然后得出这个瓦铁方量的。 得出这个瓦铁方量距离都是二十米啊，因为咱们的间距就是二十米，剩乘的时候间距就是二十米，这是用平均面积吧，平均面积承让个距离就等于他的瓦铁方量 停播放量就这么多。 嗯，这节课主要讲了场地端面土方量计算方法，需要我们注意的是这个施工前和施工后分别，嗯，需要我们进行外业测量， 然后内页处理的时候啊，这一期和二期的断面是相对应的，就是我们在建立啊一期或者二期的时候，咱们用同一条倒入中间，这样就能保证咱们的断面是一一对应的关系。 那这个是场地端面计算的一个核心啊，一个重点。嗯啊，一定是咱们用同一条端面啊，同一条道路中断边线，这样才行， 那这样才能算出正确的土方量。行，好，那这一节视频就和大家分享到这里。行，谢谢大家。

case 中道路断面法补方计算一、生成里程文件可以采用上一个视频中讲解的采用带有编码格式的坐标数据文件生成，也可以使用下面的方式进行生成，将测量点展会到图上， 使用多段线按顺序连接公路中心点， 然后点击工程应用菜单下 生成里程文件，选择由重断线生成下的新建，根据提示选择重断面线， 在对话框中设置中装点获取方式。结点表示结点上要有断面，通过等分表示，从起点开始用相同的间距等分且处理结点 表示用相同的间距，且要考虑不在整数间距上的节点，此处选择节点横断面间距和左右边长，根据实际情况输入， 此为自动沿中断面线生成的横断面线。生成横断面线之后 点击由重段面线生成下的生成， 根据提示选择重段面， 弹出生成里程文件对话框，在对话框中设置好相应的参数 参数设置简单明了，此处不在最数，此为生成之后的里程文件， 此为生成之后的坐标数据文件。 二、生成道路的中断面图，点击工程应用菜单下会断面图， 根据已知坐标按提示选择道路的中断面线，在对话框中设置好相应的参数。 已生成道路的中断面图，此为生成的道路中断面图。 从图中可以清晰的看出各个横断面的中装处的高层，方便进行中装高层设计，如果已设计好各段面，中装高层可不做此步。 三、确定道路设计参数，点击工程应用菜单下断面法土房计算，选择道路设计参数文件， 在道路设计参数设置对话框中设置好相关参数，也可以直接编辑文本 文件。已生成参数文件，此为已经编辑好的一个参数文件，可以直接用软件打开查看， 也可以直接在文本文件中打开进行查看文件中的各项参数含义，可查看帮助文件中的说明。 这个文件为低版本 k 十中道路设计文件的格。 四、生成道路纵横断面，点击工程应用菜单下断面法土方计算，选择道路断面，在弹出的对话框中选择里程文件。 好横断面设计文件， 由于使用了横断面设计文件，所以下部的信息可以不管，下部信息中。坡度指斜坡的垂直高度和水平的距离。 横坡率指路基横断方向的坡度，一般为百分之二，便于排水。超高指的是列车在圆曲线上行驶时，受横向力或离心力作用会产生滑移，为抵消车辆在圆曲线路段上行驶时所产生的离心力， 保证列车能安全稳定，满足设计速度和经济舒适地通过圆曲线。在该路 路段上设置的外侧高于内侧的单向横坡，单坡限高指的是边坡的最大高度。 碎落台指的是在路线边坡坡角与边沟外侧边缘之间或边坡上，为防止碎落物落入边沟而设置的有一定宽度的纵向平台。 确定后弹出绘制中断面图。对话框，设置好断面图位置及相关参数信息， 确定即可生成道路的纵横断面图， 此为生成之后的效果 图中红色线为断面，实际之白色线为设计之。 五、计算道路断面图方，点击工程应用菜单下断面图方计算，选择图面图方计算，根据提示选择要计算图方的断面图， 指定土四方计算表左上角位置，程序将会根据断面完成土方计算， 也可以根据需要选择图面图方计算。 excel 已生成 excel 表格， 若需要修改断面，可以使用断面法土方计算中的修改设计参数、编辑断面线、 修改断面里程等命令。以上计为 case 中道路断面法土方计算的方法。

case 中横断面测量数据尽量转换成横断面图的方法一、生成横断面，减码坐标文件。首先展会测量点号， 使用绘图处理菜单，下水上尘图绘至行迹线， 选择数据文件，将所有测量点按顺序连线。此步骤的目的是方便获得每个段面的点号。从图上可以看出，三至十一号点为第一段面， 十二至十六为第二个断面，十七至二十二为第三个断面， 后续断面依次类推，打开测量坐标文件， 在三号点的解码处填入 m 一，代表断面一的起点，后续的四至十一号点的编码处填入一、 在十二号点的解码处填入 m 二， 后续的十三至十六号点的编码处填入二、 后续缎面数据，依次类推填入编码，此为编辑好之后的成果文件。 如果数据量过大，可以使用 excel 进行辅助，以提高效率。二、生成里程文件，点击工程应用菜单下生成里程文件，选择根据坐标文件生成， 在对话框中选择解码数据文件， 设置好生成的断面数据文件存放路径。 根据测量点的顺序选择是按相对中装从左到右顺序 还是选择按出现顺序。热数据文件中点顺序正确的可选择按出 线顺序，否则选择按相对中装从左到右顺序。其实里程根据实际情况进行输入即可。点击确定已生成里程文件， 此为深层的里程文件。里程文件的具体格式可以查看帮助文件中的说明。 三、批量绘制横断面图，点击工程应用菜单下绘断面图，选择根据里程文件， 根据提示选择断面里程数据文件指定断面图位置及相关参数， 点击确定之后即可批量生成横断面图，此为生成之后的效果。 在实际作业过程中，可以在采集横断面高层点时，将各个测量点的编码信息进行输入， 这样在内页数据处理时，只需使用第三步进行批量绘制即可。 以上记为 kiss 中横断面测量数据批量转换成横断面图的方法。

大家好，本期给大家演示在横断面测量中，将采集的高层点转成四正设计软件格式的横断面数据，这是它的样板， 现在我们演示一下输入命令， s、 j、 d、 m 回车 进行相关的设置， 保存数据， 保存动断片数据，指定绘图位置，点击中心线，选择需要处理的断 面框选 点击正断面绘图位置，这个时候我们可以看到对应的断面图已绘制完成。再来看一下数据， 这是刚才生成的数据， 装号补数，左侧数据， 右侧数据。现在我们再详细的讲解一下操作方法。 首先我们需要做一下准备工作，绘制道路中心线，道路中心线必须从小里程往大里程方向绘制， 那么怎样判断起点是不是在角里层的一端？我们可以看一下运行程序之后，如果在中心线 起点有一个圆圈，代表方向是正确的，我们也可以查看属性 看这个一号点，多段线的一号点出现一个十字叉， 那么这个一号点它是多段线的起点。 灯芯线绘制好之后，我们要添加里程断面线， 这个用蓝方 case 添加，也可以用程序添加，程序添加有两种方法，一种是批量绘制里程线，一种是单个绘制里程线，用程序的这两个功能添加， 添加完成之后，用蓝方 case 展点将采集的高层点 点，其实这三个步骤可以不分先后，这个程序的好处是可以将多人测量的数据整理在一起，然后一次性出图， 不管是你一天两天测量的数据，都可以依次填图。 这三个准备工作完成之后，再启动命令， 我们看一下这个软件的界面，我们先第一排第一个横断面数据提取，第二排第一排第二个批量绘制里程线，第三个单个绘制里程线，第四个 断面线掉头，第五个中心首尾掉头，还有一个面积标注。 断面线选择的方式自动选择，也就是当一条线路 没有支路，我们可以采用自动选择，那么程序对整条线路的断面线自动选取，然后批量处理， 手动选择，也就是你想处理哪些断面就框选哪些断面，相对自由。 成果样式，有些数据是需要统计特点个数的，比如这个成果我们默认了统计， 所以让这个七代表左侧有七个点，十二代表右侧有十二个点。 如果勾选不统计主数，那么在成果中这个主数是没有的。高层点，高层选择有图面选择，图面显示值和高层。 我们在展点的时候，常常展点只有两位小数，所以成果输出的时候最多只能输出两位小数， 但是采用坐标 z 作为成果，那么这 这里可以显示三位小数甚至四位小数。 在这个地方我们可以设置或者小数位，比如距离设置为三位小数， u 层可以设置三位数。 线路特征选择，当出现回头弯多的时候，我们要勾选回头弯多， 这种情况一般出现在山区的项目，还有水利项目，这个回头翁比较多， 这里设置中心线起点里程，假如一个项目它是第二标准开始的，它的起始里程不是零，也可能是一万， 也就是十公里开始的，那我我们就输入一万，注意这个地方不要输入添加这样的格式，光数字就行。选点宽度， 这个是用来设置，当侧点偏离已成线的时候，我们有一个框选范围， 比如这个点，我们在实际测量中很难保证所有的特点都在断面线上， 我们就设置了一个值，像这个宽度，哎，就是零点六，默认零点六， 它的设置意义是对偏离断面线涂上这个红色的线，零点三笔范围的点纳入计算， 如果说这个点偏离达到了零点四， 那么就跑出了这个黄色的线框，我们的程序就默认为 它不是该底层上的高层点，就将它剔除，哎。程序在运行之后，可以绘制一个小圆圈来进行 识别，如果 alt 点旁边出现了小圆圈，代表了这个点纳入了计算，如果没有出现圆圈，代表这个点是范围之外的，不纳入计算。 这个地方可以设置添加右侧的分装高层，个别的 个别的客户要求这个地方需要将正装的高层添加一次，那么我们就在这里 设置一下。 勾选输出横断面数据成果，才会输出 这样的成果。如果不勾选，那么程序画图，同样这里勾选绘制断面图，程序才开始绘制这样的， 还开始绘制断面图，如果不勾选它就不绘制断面图， 断面图设置这一块，哎。如果勾选绘制断面图， 连续和绘制断面图，还可以添加网格线这个标注增装设计值。这个如果想将设计标高绘制， 就在设计标杆的位置，位置一个小三角形，这个在道路施工的时候可以应用一下，平常只是给设计院提供断面数据，一般不勾选， 后面每列断棉数量十个，也就是程序每一列绘制十个之后就另起一列， 像二十个，我们就设置二十个绘图比例。 哎，这个就不用讲解了，大家都能理解。好，我们再演示一下不统计数数，我们来看一下效果， 现在我们看一下成果，哎，第一行为装号，这个时候每一组的数据就没有统计了，你说左侧有多少个侧点，它就不再统计， 这是右侧的数据，这个是一百八十转号 处理到四百八十，我再演示一下自动处理， 我们勾选自动选择，然后统计主数，这个地方也增加 村庄的高层确定保存在，这个名字是可以修改的，改个幺幺幺 动断面数据名称，幺幺幺保存指定绘图位置，指定中心线， 程序开始自动绘图， 好，横断面绘图完成，指定纵断面绘图位置。 等断面图绘制完成之后，我们通过绘制好的断面图来检查 断面质量。比如这个点异常突出，我们就要跟 现场进行对比，看是否为该数据错误，然后要纠正 这个是添加了方格网， 各种桌面样式，如果我们不需要以下这些数据表，我们可以将图层关闭， 这样图面只保留方格网得行， 然后数据标注，很方便。我们看图， 再回到数据成果中，打开生成的数据， 哎，第一排为庄号，第二行为读特点个数的统计，下面是左侧数据，再下面为右侧数据， 演示完成。

case 中绘制垂直断面设计线的方法？在实际作业过程中，有时需要绘制类似这样的垂直断面设计线， 其具体操作步骤如下，点击工程应用菜单下断面法土房计算，选择任意断面， 弹出任意断面设计参数对话框，在对话框中输入垂直断面线的坡度为一比零，设置好水平或垂直高度即可。 如要绘制下面样式的断面线，可以按下面的步骤进行操作， 以断面中线为准， 水平往左方向，宽度为五米， 再向上高度为十米，坡度设为零。 在水平往左方向，宽度为十米， 再依次添加右侧断面线参数，水平往右方向，宽度为五米， 再向上高度为十米，坡度设为零， 在水平往右方向，宽度为十米。 设置好断面线参数之后，选择好里程文件， 设置好中装 设计高层， 还可以设置相关的绘图参数， 点击确定，按要求指定相应的图形插入点， 即可完成相应断面的绘制。 绘制效果如图所示。 以上计为 k 十中绘制垂直断面设计线的方法， 再涂上添加断面线命令，也可以实现类似的功能。

成功，我打开道路设计参数文件，无法进行编辑录入参数，这是什么原因呢？高版本十点一及十一都需要先进行批量添加才能进行编辑，低版本进入界面可以直接输入，我们具体到软件中操作一下该如何批量添加。好，我们来看一下 啊，这个是在我们工程应用下啊，断片法，土方计算，这里面有一个道路设计参数文件，点到这里过后，我们高版本呢，在这里大家可以看一下我们鼠标啊，去点这里的数据啊，全部是灰色的， 上面这里我们就没办法点进去进行一个编辑，我们要注意一下，高版本需要在这里点这里的一个批量增加啊，点了过后啊，结合我们的一个里程文件，比如说我们是十个断面，那么我们就在这里输入十啊，大家可以看一下这里点过后，后面这里 看到没有，这个时候就可以去正常录入我们的一个设计参数，这里需要注意一下这个操作你学会了吗？还有其他的使用问题，请在评论区告诉我。

如果你的甲方给了你这么一个要求，只有自然标高，在项目还没有开始，就要求你算这个项目的土方量，你该怎么操作好了，断面法可以解决你的问题，首先我们先理解一下断面法是怎么算的，他就是 v 等于二分之 a， 一加 a 二乘以我们的距离， 你可以把它理解成一个被放大了很多倍的竹竿，然后被切成一块一块去计算。常用的断面法算土方有道路断面、场地断面和任意断面，还有我们比较常用的二期间断面，其中任意断面可以解决我们大部分施工项目上所遇到的问题。 呃，这一期我尽可能说慢一点，让大家理解一下每个参数，每个文件他是怎么过来的。哎，师傅领进门，修行靠个人啊，我只能做到 这一步了。好，首先看一下道路断面，先给大家看一个文件，前期高层、后期高层。道路断面的计算方式，他必须有两个东西，一个叫里程文件给大家看一下， 还有一个叫设计参数，这个设计参数一般是甲方或者设计单位会给你的。我们来看一下这两个东西是怎么回事？里程文件这是什么？这个就是我们道路断面的几个断面，你看一二三四五六七八 九。好，我们再看一下这个副十五是什么？就是我们道路的宽度，这个是什么？后面这个值就是左偏十，左偏一般是左偏为正，右偏为负，就是右边十五米，然后那个 缎面内插的高伸直，这个零就是我们的中装内插的高伸直，这个就是左边道路内插的高伸直，后面的都同理啊， 这个设计参数是什么意思啊？设计参数跟我们的里程文件相匹配，就是你有几个道路断面，你设计参数就要有几个。好，这个 h 就是我们道路村庄的高层，一般肯定是不一样的，但是为了方便演示，我这边就自己编了一个左边坡，右边坡， 然后左边宽，右边宽。好，我们现在来看一下怎么操作。我们先把这个里程文件跟设计参数给他删掉，待会我们看他怎么来的。我们打开我们的 k 字软件，然后我们先讲我们的前期高程点， 然后我们展我们的后期高沉点。好，我们来画我们道路的中心线 p l， 然后画中心线或者是你场地的中心线。 好，我们直接复制到我们的自然标高上面去。好，现在我们道路或者场地的中心线有，道路的中心线有了，我们要声称里程文件。工程 生成里程文件有纵断面新建选择啊，我这边等分的方式就是这条线上，你是几米？几米一个点，这个节点我刚才画，我们就是节点，来来等分吧， 确定左边十五米就是这条道路了，左边十五米，右边十五米。好，确定。然后工程生成里程文件有重断面生成，我们生成里程文件选中这条线，然后 我们生成的里程文件名啊，在在这个吧，前期里程文件好保存， 然后七十里程，就是就是零的话，他就从这边零开始，然后这边是四百到五百，我们就用四百。好，四百到四百，九十六接近五百嘛，我看一下。 好，我们这个里程文件就已经生成了，打开看一下总共几个里程文件，总共九个里程文件。 好，我们再再看一下那个道路的设计参数是怎么来的，一般道路的设计参数都是有甲方业主或者设计单位提供给你们的， 如果没有提供你自己会做的话也是可以的，你看我们怎么做来工程应用锻炼法土方计算道路设计参数， 然后我刚才说了，我们的道路设计参数一定要跟我们的里程文件相匹配，你的里程文件有几个断面，你的道路就要有几个参数。好，我们这是有九个，我们这边批量增加九行， 然后中装这个，这个中装就是我们道路的这个中装的这个设计标高，这个设计标高一般是不同的啊，这边为了方便演示，我随便就是弄成一样的吧。然后这边是啊，左边坡 一比一，这边也是你的参数，实际是什么，你到时候你自己设计成什么啊？复制左宽十五米， 右宽十五米。好，这边有什么横破率啊？左超高右超高啊， 这边你自己的参数是什么就设计成什么。道路单面他是有一定局限性的，就是你的那个坡太多的话，他是算不了的啊。保存前期设计文件，保存好，我们看一下 前期设计文件，这就是我刚才的设计文件，我们看一下怎么算啊？ 工程应用断面法土方计算道路断面，选择里程文件就是我们刚才编的里程文件，然后选择设计文件，就是这个设计文件，刚才我说了，就是一般是甲方业主或设计单位给你的。 好，确定这个绘制中断面图，我们点这个三个点，然后绘制中断面图，然后再确定，然后 回中断面。好，这是我们前期的这个前期的这个这个中断面的形状，这个是我们后期的一个设计面的形状。看从这边这是我们的中线到这边十五米，中线到这边十五米，我们看一下怎么计算。 工程应用断面法，土方计算啊。图面土方计算，选择对象，好，选择对象空格指定土十方位置。 我们看一下他是不是刚才我讲的那么计算的。我们来看第一个横断面的面积，两个面积除以二，然后得出来一个平均面积，然后乘以一个距离，得出来一个填方量， 然后蛙方的平均面积乘以得出一个蛙方量。你们可以自己算一下啊，他是 肯定是这么算的，然后最初得出来这个总量，这就是场道路断面的计算方式。然后这个场地断面跟道路断面有异曲同工之处。咱们讲一下任意断面， 看到这边大家应该都很好奇，就是我们只有比如说这个场地或者你项目的自然标高，然后甲方突然跟你说呀，你要今天要给我把这个方向给他算出来， 我们怎么算？首先我们看一下他是红线，这是围挡，就是这个围挡就是红线往外翻了一个五米的平面，加上一个十米的两个坡 啊，两个，不管是两个坡、三个坡或五个坡都是一样的，这个红线往右翻了一个十米的一个坡。好，我们看一下怎么操作。首先我们先把点取出来，这个点你们你们肯定都自然飙高的， 原地面点肯定都是有的，建里程文件，工程生成里程文件有纵断面新建，我们就把它当成一个中线。好，我们等分的方式吧。五米啊，左边是，左边是十五米，然后右边是十米。好，确定好，我们现在 工程生成里程文件，然后生成，我们生成里程文件，选择这条道路的中线。好，生成里程文件名 我放在桌面上吧，前期里程文件好保存，然后骑士里程就零吧，这个无所谓了。 好，我们来看一下。好，里程文件有了，总共是二十个断面，我们来编我们的设计文件。新建一个啊，用一 excel 的表格去编嘛，就是二十个。嗯 啊，是个断面，然后编我们的中装标高，就是我们这个，就是我们这个，这个中线的标高，就是你的标高是多少，你就是编多少。假如你递增的是什么，五六七八九十，你就是五六七八九十，这样一路编上去，我这个平常是二十八，所以我就全部都是二十八了。 好，我们文件另存为桌面上，然后设计文件，然后 txt 的格式啊，然后保存下来， 我们来把符号改一下，替换逗号，全部替换好，保存好，现在我们来看 看怎么操作。好，我们看一下工程应用断面法，土方计算任意断面，然后选择里程文件，就是我们桌面的里程文件。前期里程文件，然后选择设计参数文件，就是我们刚才编的中装的设计参数文件， 看一下他是怎么样啊？红线的左边五米，然后这边有个十米，然后右边的一个十米，我们看一下怎么编。 首先一个水平的五米，水平宽度是五米，然后一个向上的坡度，我们就默认的是一比一吧，因为他没跟我说坡是多少，向上的宽度是两米。好，然后再一个水平的一米， 再一个向上的两米，再一个水平的一米， 再一个向上的一个四米，然后左边五六七八九十，十一十五。好，我们编右边，右边一个向上的一个四米，然后一个水平的一个一米，然后一个向上的一个五米。 添加。好，现在左右不同，就是这边你有多少坡，你就按照这种方式水平向上你的坡度，然后你的宽度是多少或者高是多少，你就是按照你实际的参数去编就行了。好，确定指定位置。 好，再确定，我们看一下。好，现在我们的啊重大面图就已经绘制出来了，我们看一下，这就是我们的中线，然后水平呢？向左的五米，向上两米、一米，两米、一米， 然后四米，向上的四米，一米，五米。这个红色的是我们的原始的一个里程文件，我们来计算一下工程应用土方计算图面，土方计算来选择我们的里程文件。 好，换格，选择绘制位置。好，这个时候这个填完方向就出来了，这就是任意断面的计算方式， 这个任意断面可以适合用很多种情况，什么五级坡、六级坡，你就按这种方式去编就行了。好，能看到这里断面法已经对大家构成不了什么阻碍了，我们看一下二段面间的土方计算， 这是前期的里程文件和自然标高，这是后期的标高，然后我们编他的里程文件生成。好，我们生成 一个后期的里程文件，然后里，其实里程是四百。好，确定好里程文件生成了，我们计算工程应用断面法图方计算道路断面，然后选择里程文件。前期里程文件好确定 没有车技，这个不管，他直接确定，然后选择我们的位置，确定好，回正我们的红段面，然后我们再把我们后期的段面给他添加进去。工程应用 断面法图方计算，然后图上添加断面线，然后我们添加我们后期的断面线，就是后期的断面线。刚才编的保存的后期断面线，然后选择对象，好，这个红色的就是我们前期的断面线，这个后这这个蓝色的就是我们后期的断面线。 算工程应用断面法土方计算。二段面间土方计算，先选择第一期段面，然后再选择第二期段面，再选择对象，好，这个就是二段面间的土方计算 好，这个数据是四千八，我们来用三角网检查一下，直接操作了啊， 三角网，然后等高线三角网写入文件桌面，前期三角网 保存，选取三角网保存，后期等高线建立三角网图面高层点确定，然后建后期三角网。工程应用三角网发图方计算，计算两期，选择第一期的三角网文件，前期三角网，然后图面选择图面选取三角网， 那么计算一下这是多少？用三角网算出来是五千零六十二，这个是多少？四千八百一十三，差了大概两百方，这个是因为什么原因？为什么差了两百多方，因为我们的三角网文件 太小了，知道吧？就是这个内插的高成值太少了，我们来用方格网来计算，看一下 工程应用方格网法，方格网法土方计算，选择区域边界线，然后由图面高撑点啊，选择三角网文件就是我们的前期三角网好确定，然后方格宽度我们给他小一点五米。好，我们看一下，四千八百五十九， 四千八百五十三，基本上一点都不差。为什么刚才三角网差？就是因为你看我们的三角网很稀，所以有些地方计算肯定会少一些的，这就是我们断面法的图方计算。
