ad20原理图中如何查找元件
大家好，欢迎大家来到反映课堂，我是郑老师，我们今天呢来讲第我们的十六课， 这个第十六课呢，其实主要的呃帮助呢，能够让大家呢学会在我们原理图里面去定位某一个器件啊，去进行一些查找啊，方便我们去进行这样的一些。呃，这个查找啊， 那么怎么做呢？我们首先呢可以找到我们的原理图，首先第一个方式可以 ctrl 加 f， ctrl 加 f 啊，那个 ctrl 加 f 呢，可以查找我们的这个位号，比如说 c 一啊， c 一。然后呢我们的这个图纸的范围的话呢，我们可以选择一下啊，是真 对整个工程的，还是说针对当前文档或者针对打开的这个文档，当然呢我们一般是针对什么呢？针对我们的这个，呃，这个什么工程文档啊？工程文档，然后这里面的话呢， 我们选择，哦哦，这个啊，哦哦，这个当然如果说你要选择哎，我只在我选择的范围里面去查找， 那也是可以啊，但是常规来讲呢，一般是整体的啊，如果说我们知道在某一定的这个范围之内，他已经在啊，我们就就很好去找，对吧？我们自己肉眼去找就可以了， 但是呢常规来讲呢，我们都是不知道这个气垫到底在哪里，然后我们才去找，对吧？ 然后呢我们在这里呢，我们点击下面的这些选项啊，跳卷至结果，然后呢我们在这里的话呢啊，我们可以区分大小写啊，但是呢一般这个不要去选啊，不要去选，因为我们本身查找的时候呢，我们也不知道他到底是大写还是小写， 对吧？然后呢我们这里的话呢是表示什么意思呢？就是说只针对我们的这个啊，字符完全去进行匹配的时候，他才会那个啊，打个比方啊，比如说我们的是 a 一六啊，我们查找他，对吧？但是实际上呢 a 一六八四啊，那么这样的情况下呢，这一个 a 幺六是被包含在我们这个里面的，但是如果你把这个勾勾上了，那么他只能 能够匹配到 a 幺八六，他就不会跳转到 a 幺六八四这个地方来，所以这个地方呢叫做完全匹配啊，完全匹配，那你也可以勾选点击确定。好，那么这个时候呢，我们可以看到在这里呢，他查找到了两个 啊，两个 c， 下一个呢？下一个在这个位置啊，这个是 c 一啊， c 一这个，哎，他有两个，为什么会两个呢？ 这个的话呢，应该是我们的这个匹配的这个问题啊， partc 啊 partc， 那么这个应该是我们这个位置啊，然后下一个他是在我们的这个 distant letter， 这个 c 啊，应该是这样子的啊，他是后面去进行这个匹配的啊， 好，那么这里的话呢，就是我们查找这个文本啊，主要是查找文本跳转啊，查找文本跳转，那么还有一种呢，就是我们的器件啊，我们的器件啊，器件的话是接啊接占， 就是我们跳转到某一个器件，对吧？我们在这里呢，可以输入我们 c 一啊，他这个时候呢，他就会去进行这个放大，哎，跳转到我们的 c 一的这个器件，如果我们跳转到，哎 jc 啊，快捷键， jc 跳转到 c 二， 你看他就调整到 c 二，就这个接啊接啊，快捷键啊，大家看一下这个地方啊， 接这个快捷键呢，他跳转的是什么？跳转的是到我们的这个器件。 jc， 如果说你要跳转到我们的圆点啊，那么他就马上能够跳转到我们的这个啊，这个图纸页的这个左下角这个地方是圆点，对吧？ j， 跳转到我们的新的位置，我们可以输入啊，比如说这个两百，这里呢是三百啊，那么这个时候呢，他就会跳转到这个输入的这个这样的一个位置去， 这个我们也可以用来查找我们的这个器件，对吧？ c 五，对吧？ r 一啊， jc 啊，快件， jc， r 一来可以快速的跳转到我们的器件去啊，那么这个的话呢，就是关于我们的原理 图的这样的一个原理图的。呃，查找啊，原理图的查找可以查找我们的这样的一个器件。好吧，这个是我们这一节课的这个内容。好，谢谢大家。
粉丝3.8万获赞15.9万
相关视频

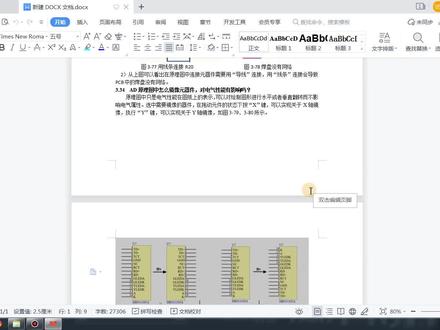

04:26查看AI文稿AI文稿大家好，这里是反应教育，我是反应陈老师，我们本节课的内容来讲一下 ad 原理图中怎么去进项？一个元器件他对电器性能是否有影响？好，我们首先打，首先打开我们的一个素材， 这个元气镜镜像一一般用于什么情况呢？ 我们来看一下，比如说像这种期间 等一下。 好，比如说像这类旗舰，对不对？他有时候他可能这一部分连线，这一部分连线， 这一部分连线他要连到这边，而这一部分连线他要连到这边，如果是直接相连的话，他可能就交错了，对不对？那么这个时候我们可能就需要将这个芯片给镜像一下， 比如说这个十八角，对不对？十八角、二十角这里要调到左边来，然后十角、十一、十二、十三、十四、十五、十六、十七，要调到右边来去，方便进行一个连线，对不对？ 好，那么此时我们怎么进项呢？方法是我们先选取这个 进行拖动，拖动的状态下按 x 就可以了。 对，大家看一下，现在的话就是十十一、十二、十三、十四、十五、十六、十七跟十八、十九、二十三九，这里换了一个边对不对？还可以再换回来， 对不对？这个就是所谓的一个镜像，刚才是 x 方向的镜像，那么我们 y 方向的镜像来看一下也是一样的拖动， x 是拖动原器键按歪，大家看一下对不对？ 本来十角是在上面，现在就变成了在下面，对不对？对不对？ 这就是我们原理图镜像的一个功能。好，那么 我们刚才有讲到，那他对电器性能是否会有影响呢？ 好，我们其实在原理图中的一个原件，他其实只是单纯的表示一个符号，对不对？你只需要将他该连的网络添加到相应的管角，比如说 你看我这里，我原先十八角是在这边对不对？ p pb 零连 pb 零，对不对？然后 p a 零连的是这里， p a 零，对不对？ 我刚才假设的情况是什么？是这边的线在这边，然后这边的线在这边对不对？ 这边的线在这边对不对？ 好？他这样就刚好连线反了，对不对？所以我们进项的目的是为了方便他 与相应的网络进行一个连线，对不对？所以他是并不影响电器性能的，只要你连接的网络是正确的，比如说 p a 零连 p a 零， pb 零连 pb 零，对不对？ 他就是正确的，只要不把网络连错，他是否进项并不会影响他的一个电器性能。 这就是我们原理图镜像的一个操作，他目的只是为了方便我们在原理图中进行一个连线，而不出现大规模的交叉 走线，这样的好就不会显得很乱，对不对？这就是本节课的内容， 关于 a d 原理图中如何进行一个镜像，做一个讲解。好，就讲到这里，谢谢大家。
54凡亿教育-张老师

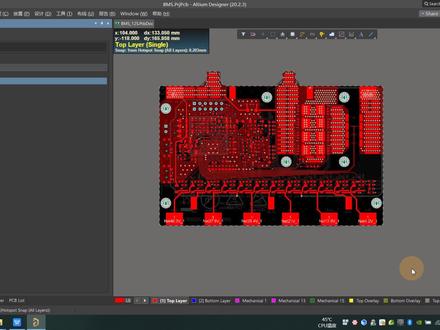

03:08查看AI文稿AI文稿哈喽，大家好，我是北冥有鱼，今天呢我来教大家如何高亮显示这个远信件。 之前呢，在这个焊接板子的一个视频当中，我介绍了一种高亮显示这个远行架的一种方法啊，就是来到这个 pcb 历史的这个选项卡，然后在这里选择紧显示，然后 选择 come on 点确定，这样呢就能把这些元器件筛选出来了。在这里啊，我们可以找到这个 啊，原件的这个原声啊，就可以对他进行一个选中，像这样啊，这是一种方法，另外呢还有一种方法，这是今天要着重介绍的啊， 然后呢我们来到这个 pcb 这个选项卡，在这里啊，我们选择这个 come on， 然后这里选择马斯克啊，马斯克，然后呢后边这三项全都打上对勾啊，然后选择奥克曼单词 啊，奥特曼。在这下边啊，我们可以对这些元器件进行一个选择，像这样 啊，可以看到当我们选中的这个元器件，他就会高亮显示未被选中的这个元器件就是灰色的这种显示效果啊，这样呢，我们在这个焊接啊，或者说是找这个元器件的过程中就更加容易一些。 另外呢，如果我们想退出当前这个模式啊，怎么退出呢？是不是加 c， 注意呢，这里要切换成英文模式，是不是加 c 啊，这样就退出来了，除了能 高亮显示这个原信号之外呢，还能显示啥呢？这里啊可以选择这些啊，这些对象，比如说这个网络， 在这里我们可以对这个网络进行一个高亮显示啊，比如我们选中这一条线啊，他就已经高亮显示了，如果我们想一直让他高亮显示的话怎么做呢？就在前面打上一个对勾啊，像这样， 然后我们再按设备加 c。 啊，这里还是进行这个啊，这样的一个显示啊，看见没？另外呢，如果我们想让这条线显示不同的颜色怎么去做呢？在这里右键， 然后选择属性，然后连接颜色，在这里可以对这个颜色进行一个设置 点确定，确定这样他的这个样的一个颜色就改变了啊， 好吧，今天的视频教程就到这里了。
31大鱼电子工作室

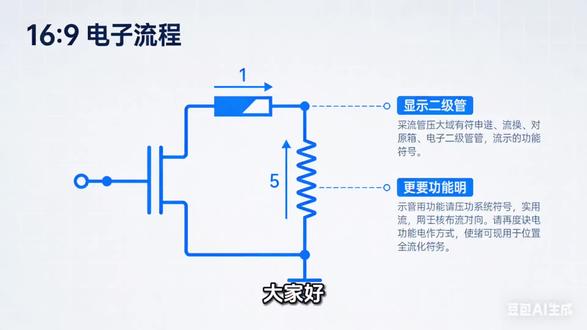

01:48查看AI文稿AI文稿大家好，刚接触电子的小伙伴是不是都有这个困惑，满指的符号和线条到底怎么看懂？今天两分钟教你认全原理图符号轻松入门！第一个主角二极管，它是半导体原件，核心特性就是正向导通， 反向截制，像个单向通行的开关。符号里的箭头就是电流能通过的方向。记住这个小箭头，二极管就懂一半了。接下来是电容，原理图里标着 c 加数字是它的 id， 比如 c 七二十 p 是 熔值单位式匹法。这里还要注意，电容分极性和非极性符号长得不一样，后续实操可别搞混。这个长得像三横一竖的符号就是接地符号，它的作用是给电流一个安全的回路，防止设备漏电， 是电路里的安全卫士，很多原件都要和它相连哦。再看这个小方块晶体震荡器，它是电路的心跳，专门产生稳定的频率信号，响单片机未处理器的时钟，电路都离不开它。 十二 m 就是 十二兆赫兹，代表它的震荡频率。原理图里这些字母数字组合别慌，加五 mv 就是 五伏特电压。 alt 加和 alt 是 usb 的 正负极，二 x 是 接收数据的线路， tx 是 发送数据的线路。记住这几个，看串口 usb 电路就轻松了。讲完符号，关键来了，怎么看？原理图？记住两步走，第一步，找主控芯片，它是整个电路的大脑。第二步，浏览各个模块，看清楚每个模块的引角和主控芯片怎么连的， 这样电路的逻辑就一目了然了。为啥要先看原理图？举个例子，编程控制单片机时，你得知道哪个引脚接了 led， 哪个引脚连了传感器？这些信息全在原理图里，看懂它，你才能真正玩转电子制作。
11飞说电子设计制造

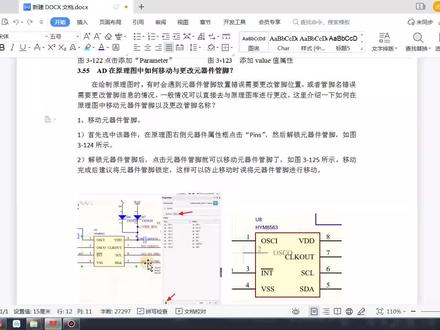

04:37查看AI文稿AI文稿大家好，这里是翻译教育，我是翻译陈老师。 ad 在原理图中如何移动与更改原器件管角呢？再绘制原理图是 有时会遇到原器件管角放置错误，需要更改管角位置，或者原件明错误，需要更改管角信息对不对？一般情况下可以去原理图库改，但是这样不太方便对不对？所以我们是否可以直接在原理图中进行修改呢？我们来看一下。 好，首先无论你更改什么，你肯定是在原期建 属性里面更改对不对？然后我们再来看一下元气键管角是否可以移动，我们选择我们的管角， 我们来看一下， 我们来看一下他这个是应该需要解锁，对不对？我们放到这边来， 我们来看一下， 再看一下我们要移动这个气焰的管角，是不是先要对管角进行 一个解锁，对不对？大家看一下这里有个锁对不对？我们去掉取消，然后我们就可以选中这个管角进行挪动了，比如说我挪到中间来对不对？好， 这个就是我们如何在原理途中去挪动一个器件管角的一种办法对不对？但是相对于这种 管脚位置一般都是做好的，所以为了防止我们误操作，我们还是需要把这个锁上，对不对？还是需要锁上的，一般不会出现这种管脚错误，管脚位置错误的一种 情况，对不对？出现最多的是什么呢？出现最多的就是我们的这个管角， 管角名称跟我们的 pcp 封装对应不上，最常见的就是什么呢？我们看一下最常见的是一个二极管，对不对？这个二极管，再看一下，通常我们的封装 跟原理图，原理图原件，等一下原件，这是原理图的，对不对？这是封装， 这种情况是最多的二级管，对不对？ 这是二级管，然后对原件，我们通常是这里是一，二，对不对？一角跟二角。 但是很多时候很多人 pcp 封装工程师，他喜欢做这种， 他喜欢做这种， 做这种，对不对？这里是 a， 这里是 k， 这是 pcp 封装，对不对？这是原件，然后这个一跟 k 就对应不上，然后这个 啊，跟一跟 a 对不上，二跟 k 对不上，对不对？这就导致什么？这就导致这个二极管左右两边的网络倒不进去， 然后这个二极管封装导到 pcb 中，他呈现的汉牌网络就是 a 跟 k， 这就很很明显有问题，对不对？所以我们最常见的办法就是什么？把这个 a 改为一， 把 k 改成二，对不对？这样就对上了，一对应二，呃，一对应一，二对应二，这样就对上了，对不对？还有一种办法是我们把这个原理图的这个改成 a， 把这边改成 k， 对不对？好，对我。
86凡亿教育-张老师
07:10查看AI文稿AI文稿欢迎来到电源实验专题，今天给大家点亮的部分是测电源电动式与内阻。 该实验有三个重要的考点，分别为列式原理、图像特点以及误差分析。我们先看第一个考点，列式原理，该原理是将所有串联原件的电压之合相加，等于电源电动式。接下来我用两个例子给大家说明该原理， 这是伏安法测电源，因为电流表在电压表的外侧，所以我将该电路图起名叫电流表外接。 首先我们先找到电路中所有的串联原件，在这里用圆圈给大家进行标记，在这里需要对红色圈圈做一个小小的说明。因为并连电路两段电压相等，所以我们在分析串联结构时， 并列部分要看作是一个串联带位，所以电路中一共有三个串联带位。接下来我们要把每个圈内的电压进行表达，先看红色圈内， 因为红色圈有电压表，所以电压表的读数即可代表红色圈内的电压。黄色圈内是电流表，在这里我们可以用电流表的读值插上电流表自身的内阻来表示电流表上的电压。最后是电源内阻的电压， 在理论上，我们需要用电源的那组成以通过电源的总电流。在该电路途中，因为电流表在干路部分，所以电流表的读值即为通过电源的总电流，因此用 i 乘以小耳即可。 好的，我们来看第二个例子， 该电路图依然是用伏安法来测电源，与上一张图不相同的是电流表在电压表的内测，所以我将该电路图起名叫电流表内接。 首先我们还是找到电路中所有的串扰部分，在这里我对红圈进行一点说明，因为电压表是与滑动变阻器和电流表并列的，所以我们将这三者当做是一个串联单位，这样我们在电路中看到了只有两个串联单位。 接下来我们对圈内的电压进行合理的表达，红色圈内的电压可以用电表读知来进行表达， 对于电源的内阻电压需要用内组成以干路上的总电流。在这个电路图里边，电流表的读值只代表一个支路的电流，还要再加上电压表所在支路的电流之盒，才能代表通过电源的总电流。 好的，我们通过这两个例子给大家解释了该实验中的劣质原理。接下来我们来看第二个考点，图像特点， 需要参考图像的同学请看下侧。好的，我们回到上面来。该表达式是我们刚才对该电路图所列的原理式，接下来我对它进行一个简单的 u i 变形， 并且以 u 为纵坐标，以 i 为横坐标去画出对应的图像。 为了分析该直线斜率与 y 轴截距的物理意义，我们将表达式与依次函数进行对照，这样我们就知道了该直线的 kb 的 物理意义。 最后我们做出表示电源真正的 ui 图像。通过对比我们可以发现，我们通过测量所绘值的图像， y 轴截距是准确的，但是斜率的绝对值偏大。好的，我们接下来来看内接法的图像特点， 需要参考电路图的同学请看下方。好的，我们回到上面来。上面的表达式是我们对该电路图列出的原理式，接下来我对它进行 ui 变形，并且画出 ui 图像， 将该表达式与依次函数进行对照，可以知道该直线的 kb 的 物理意义。 最后我们再画出电源真正的 ui 图像进行对比。通过对比可以发现， 我们用该方法所绘制出来的测量线， y 轴截距会偏小，斜率的绝对值也会偏小。最后我们将这两种测量方法的图像进行一个综合比较。 通过对比我们可以发现，无论是用 y 解法还是用内解法，我们所画出的测量线与电源真实的 ui 图像相比都是不准确的。 但是我们用 y 解法所绘制出的图像和 y 轴解距是准确的。用内解法所绘制出的图像，它的横轴解距是准确的。请同学们记住，这个图像在考试中会经常用到。 好的，接下来我们看第三个考点，误差分析。我们先来看外接法的误差分析，如果电流表的组织未知，那么我们会把斜率 k 作为内阻的测量值，截距 b 作为电动式的测量值， 这样做的结果会使内阻偏大，电动式则没有误差。为了能对该误差分析有更好的理解，我们可以参考外接法的 u i 图像。我们通过电压表和电流表的读数所绘制的 u i 图像，与电源真正的 u i 图像相比，其外周截距是准确的。 但是斜率的本质包含了电流表的内阻，所以如果我们把斜率配作为电源的内阻，测量值则会偏大。 如果电流表的那组已知，那么我们就会从斜率 k 里面减去电流表的那组，这样就不会产生误差了。接下来我们来分析内接法的误差， 如果电压表的阻值未知，那么我们把斜率 k 作为电源的内阻测量值，截距 b 作为电动式的测量值，这样做的结果都会使测量值偏小。同样，我们借助图像来分析误差， 我们会制的测量线与电源真正的 u i 图像相比， y i 轴截距偏小，节率的绝对值也偏小。 如果电压表的内阻已知，那么对电源的测量将不会产生误差。其原因是我们可以通过直线的斜率 k 以及 y 轴极距 b， 再结合电源的内阻，可以准确的把电源内阻和电动势算出来。好的，今天的内容到此结束，感谢大家的观看。
17🔥中科大之星火🔥
03:45查看AI文稿AI文稿呃，大家好，这里是凡一教育课堂，我是凡叶的王老师。呃，今天呢，我们对于我们原理图部件的一个对其的一个命令啊进行一个讲解，那么 这个命令的一个讲解呢，其实跟我们 pcb 里面啊，界面有一个 a 啊，按一下一个 a， 这里会出现我们的左对齐，右对齐，水平对齐，居中对齐，同时呢，我们针对于我们的 啊 cb 见面呢，我们也设置了我们相对的快捷键，那在我们的原地图里面之前在哪里呢？我们试着按一下我们的 a， 这个时候呢，我们发现啊，跟我们 pcb 见面一样，也会出现左右水平以及 及我们的顶对齐跟底对齐，那么对于这些快捷键为什么不高亮，对吧？这里呢需要选中，选中他，然后呢选择我们的 a， 然后呢选择我们的右对齐，或者是啊抗选系服 e 啊， 哦，不是他啊，不是他啊，这有个冲突啊，选择器件啊，选择器件 啊，有控制系统 l l l r， 是吧，这么的一个操作，那么如何我们进行一个自动快捷键的一个设置呢？那么很简单，我们可以用一下我们的 a， 然后呢，我们先选中他啊， 选中他，激活我们的这个功能，按下我们的 a， 然后按住我们的鼠标的我们的键盘的左键跟我们鼠标的左键点选 在这里呢。呃，我们不填写快捷键，为我们的初恋的啊，我们的首要的，主要的我们填我们的可选的这里，比如我选一个四，对吧，南北四，我们的小键盘，然后呢，我们在右右选一个 a， 然后呢右对齐，选 哦，选中他，按 a， 按空乘键，再加鼠标垫，左选这里呢右对齐，右选三，对吧？三，好，确定这个时候呢，我们按一下我们的小键盘里面的三好，这个呢就实现我们那个右对齐。那么除了 这种方式呢，我们还有什么其他方式？把我们这个左右对齐啊，给他调出来，那么调出来的话，在我们的菜单栏界面下右击点击啊，把我们下面的以下的这几个框给他打开。 好，要打开这个时候呢我们就可以看到啊，看到 是你呢， 就有我们的对齐命令在这里啊，我们选择他选择左对齐 就可以了啊，那么同样的啊，我们选中他，让他处于激活状态的时候呢，我们按鼠标左键跟左键跟我们的肩 按的框正键呢就可以激活了，就可以激活了。好，这个呢就是关于我们如何进行我们原理图里面的一个左右对齐方式的一个设置啊，设置 啊，这个技巧呢，就这里给他讲到这里了啊，好，反射中心，一起寂寞，谢谢大家。

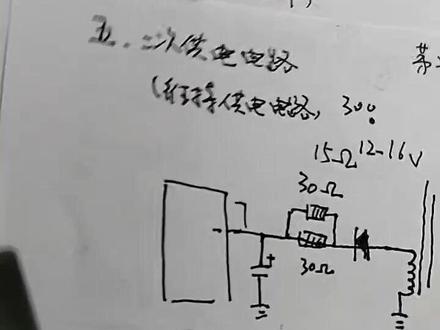

19:17查看AI文稿AI文稿大家看这是一款电瓶车充电器，师傅们，我们上一周呢讲的是这一款，大家看这一款是一个插件式的，你看上面的元气件都是分离式的，元气件 背面呢没有什么东西啊，这一块呢是贴片型的充电器。师傅们啊， 这个是分力件，我们已经讲了，师傅们，这个是贴片式的，我们现在讲的就是这个贴片式的充电器，他们的原理一样。师傅们啊，原理是一样的，但是呢，这一个充电器 在他的输出端他有两颗控制芯片，而我们这一款呢，在他的输出端只有一颗控制芯片，所以说有两颗的呢，他控制的比较精准。师傅们啊，对电瓶是非常友好的 啊，再一个呢，在他的输出端他用了防反接电路可控规。师傅们，这一个板子上呢，没有啊，所以说呢，我们啊从这一周开始呢，讲的是这一个板子啊，有三个特点，第一 有可控硅防反接电路，第二输出端有两颗控制芯片，第三点贴片软件用的比较多。刚开播。师傅啊，刚开播还没有讲呢，还没有讲呢， 好了师傅们，我们顺着以前的思路开始讲，大家看我们整个变压器呢，大家看拿到一个我们的电动车充电器的板子， 我们首先要知道这个板子是干啥的，它是充电器吗？师傅们，给电瓶充电的， 那么给电瓶充电，我们只有我们电网里的电，所以说这一端接的是电网里的二百二， 他要给电瓶充电。大家知道我们电瓶车上的电瓶呢，里边存储的都是直流电，所以说要想给直流电充电，必须用直流电给他充， 所以说我们这个充电器的任务就是把电网里的二百二从这一端送进来，然后产生我们所需要的直流电给电瓶充电， 也就说这一端是二百二的路，输入，这一端是直流电的输出，他就是把交流二百二变成直流啊，电压的一个设备啊，这就叫充电器。师傅们啊， 我们说了哈，这个充电器呢，师傅们，他的维修比较简单，但是呢他的电路非常重要，非常全面。师傅们， 你比如说在我讲我们充电器的时候，你到你的门口啊，修电瓶车的地方，花上三块五块买他一个废旧的充坏的充电器，拆开以后 在直播间听了我的讲解，然后你拆开板子，在课下呢，你就按照我说的方法先跑跑电路，很容易上手的。 那么至于它的维修呢，我们给大家已经讲了，现在我们讲的是电路。师傅们啊， 我们这个板子呢，如果电瓶车充电器从大的方面来分，大家看变压器，它是一个分水岭，它有两排引角， 他是一个分界线。大家看他把整个充电器一分为二了。师傅们啊，一分为二了， 接二百二的这一端叫高压侧，接直流接充电器的这一端叫低压侧， 他分是高压侧和低压侧，这一端呢也叫输入侧，这一端呢也叫输出侧，也就是说我们的变压器是一个分水岭，大家看这是变压器的两排引角，这是圆边，这是副边， 他把整个板子一分为二了。师傅们，所以说从大的方面来讲，我们的充电器就两块电路，一个是高压电路，一个是低压电路，一个是输入电路，一个是输出电路啊，就两块。 那么我们要细分一下呢，大家看，在二百二的输入端，这里有一个黑老大个头很大的电容， 他是我们二百二这一端的标志，有的师傅说哪是二百二啊，有电容个头最大，电容的这一端就是二百二的输入端， 有指示灯的就是直流输出端。进电池的师傅们啊，指示灯是进电池的这一侧 带个头最大的电容和四颗二极管的这一侧就是交流输入端啊。 我们说了变压器把整个板子的一分为二，这是一块叫高压侧，从变压器到输出端，这是一侧，叫低压侧，一分为二。 那么在我们的高压侧呢，大家看我们又分成了两块，一个是整流电路，把电网里的二百二 通过四颗二极管的整流电容的滤波变成直流三百一存到这个电容上，这是一个电路， 它是把交流二百二变成直流三百一存到电容上，这是一个过程，交流电转直流电叫整流，所以说第一个过程叫整流， 它是通过四颗二极管和电容来实现的。那么 从电容到变压器之间，这又是一块电路，它是把电容上的三百一的直流电变成高频交流电，存到变压器的线圈里， 直流三百一转成高频交流电，存到变压器的线圈里，它是直流转交流，直流转交流呢叫逆变， 所以说我们的高压侧又分成了两块，一个是整流部分，一个是逆变部分，你看也分成了两块。 我们的后集呢，也可以分成两块，带芯片的，这一块 叫控制电路，那么另一块叫充电电路，所以说也可以分成两块啊，从大的方面就分这么四块，四个豆腐块变压器切成了两块 啊，然后呢，以电容为中心，电容和二极管，这又是一小块。电容。到变压器这又是一小块，高压侧分了两小块输出端， 输出端以滤波电容为中心，它构成了充电回路，以控制芯片为核心组成了控制电路啊，又分两个，所以说变压器总的分成了两部分， 那么每一部分呢？又分两小块啊，其实呢，征求了我们直播间的师傅的意见呢， 我们决定将这一块变压器我们给他细分，师傅们啊细分，我们计划给他分出三十个 重要核心维修当中用的着的电路，所以说我们给他起了个名字，师傅们 电动车充电器上的三十个电路精讲，那么我们今天是第三次直播， 第一次直播我们讲了三个电路，大家看，我们是按照 电流的流向讲的，先从二百二进来开始讲，第一个电路叫交流输入的保护电路，上面有三大门神， 这是电路图。第二个电路叫交流输入的滤波电路，师傅们哈，第一个电路是保护电路，上面有三大门神。第二个 交流输入的滤波电路，上面有两大护法，然后来到了第三个电路，三百一十伏形成电路，大家看这是电路图啊， 那么昨天晚上呢，我们讲了第四个电路，大家看， 当电容上有了三百一产生以后，我们接下来的电容就是要把电容上的三百一十伏的直流电 变成高频交流电存到变压器里，也就是说从第四个电容开始，我们都要和芯片打交道了， 前三个电路他是不受控的。师傅们啊，他上面没有控制电路，没有芯片控制，只要是通电他就正常工作。但是从第四个电路开始呢，师傅们就不一样了， 他都要有芯片的参与，我们用的芯片是大名鼎鼎的三八四二。那么昨天直播呢，我们讲了芯片的第七个引角， 叫启动引角，也叫供电引角。那么围绕这个引角，我们讲了两个电路，一个是启动电路， 这是我们的总体来说的第四个电路，然后又讲了我们的二次供电电路， 这两个电路也就说我们的启动电路和我们的供电电路、二次供电电路都与七角打交道，都是七角关联的两个电路。 那么也就说我们宫殿银角讲完了，那么接下来我们会讲我们的频率银角啊，频率银角。 接下来我们会讲我们的进入了第六个电路了，师傅们，我们这二三十个电路，他是有内在关联的。师傅们，我们是按照电路的流向一步一步来的 交流电进来，先经过保护关，过了保护关再过绿波关，过了绿波关再过整流关，整流以后就成了三百亿了，三百亿产生以后， 以后的电路都要受控于电源管理芯片了，都要受控了，前三个电路不受控啊，没有任何元气件控制它们。从第四个电路大家看，都与芯片打交道， 都围绕芯片来展开，都围绕芯片来服务。我们首先讲的是芯片的七号引脚， 围绕芯片的七号引脚，也就是说供电引脚我们产生了两个电路，一个是启动电路，一个是二次供电电路，这两个电路都是围绕七号引脚展开的， 那么接下来呢？师傅们，我们的第六个啊电路，第七个电路，第八个电路都是围绕芯片的逻辑关系来讲的，所以说大家看， 当我们芯片有了启动供电，有了二次供电以后，那么我们的这个芯片就开始工作了，是不是这样的？不是的师傅们，也就是说 从我们的第四个电路启动电路开始，还有昨天讲的我们的二次供电电路， 我们现在在围绕一个主题，什么主题呢？我们是在讲芯片工作的三要素，大家都知道这是三八四二， 这个芯片要想工作必须具备三大条件，缺一不可。 也就说我们现在讲的是芯片工作的三要素电路， 它包含了很多小电路，那么我们昨天讲的启动电路是不是没啊？启动电路，还有昨天讲的二次供电电路， 这两个电路是芯片工作的第一个要素，解决供电了，师傅们啊，解决供电了。 所以说呢，我们这个芯片要想工作，他必须具备三个条件，第一个是供电， 第二个是基准，第三个是时钟，这三个条件缺一不可。师傅们啊，缺一不可。 也就说三八四二，这颗芯片要想工作必须满足这三个条件，一供电，二基准，三时钟， 当这三个条件具备了，这个芯片才能工作。所以说现在我们围绕着芯片工作的三要素来进行命题。 那么我们昨天晚上讲的启动电路，还有我们的二次供电电路，都属于我们的供电电路，都是七角派生的两个电路， 我们的启动电路让芯片起震，我们的二次供电电路让芯片持续的工作，所以说当这两个条件都具备的时候，我们这个芯片的供电就齐备了。 那么有了供电以外，以后我们这个芯片是不是就要工作的？不是的， 这只是他工作的三要素当中的第一个供电解决了，大家看，老四啊，启动电路和老五二次供电电路都是与七角有关，他解决的是芯片的供电， 启动供电和二次供电，供电解决了，他只是完成了必备调制的三要素当中的第一个，还有两个要素呢，那么接下来的第六个电路就是我们讲的第二个要素 啊，第二个要素，第六个电路了，兄弟们哈，第六个电路，啥电路呢？频率设定电路。 师傅们，今天我们讲的第一个电路叫频率设定电路， 大家看，这是我们大名鼎鼎的三八四二切片的型封装的啊，电源管理芯片，大家看带小豁口的，带小点的是老一， 靠着小点的师傅们是一号引脚哈，然后逆时针哈，一二三四，靠边的是一二三四，逆时针哈，上这转 四五六七八八个引脚。昨天呢，师傅们我们讲了， 讲的是第七号引线啊，这一个引线围绕这个引线有两个电路很重要，一个是启动电路，一个是二次供电电路， 当这个电路是好的话，我们这个芯片的供电就解决了。这个芯片要想正常工作需要三要素，一是供电，二是精准。 大家看，靠着老七的就是老八，师傅们啊，老八啊。
