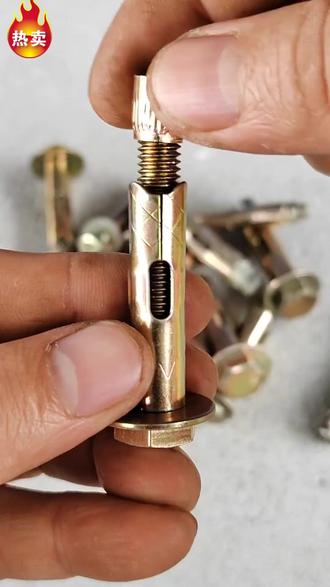

你看，膨胀螺丝又有了新发明，加长的螺杆固定起来特别牢固，直接把它放进打好的洞洞里，用锤子敲进去，再把螺丝拧紧，拧紧的同时它已经膨胀固定了，然后再把螺杆取出，装上你需要的固定东西，再把螺丝拧紧， 这样固定的就非常牢固，也非常结实，最主要他还能重复使用。你看，膨胀螺丝又有了新发明，加长的螺杆固定起来特别牢固，直接把它放进打好的洞洞里，用锤子敲进去再把。 这是一颗小小的膨胀螺栓，当其外部的螺栓被拧紧时，里面的膨胀管会被挤压扩张，从而依靠摩擦力与挤压力将螺栓牢牢固定在基材上。 当然，在不同的应用场景下，使用的膨胀螺纹种类也是不同的，就像现在这三种膨胀螺丝从上到下分别是外膨胀螺纹、内破式膨胀螺纹以及轻型膨胀螺纹， 虽然它们的种类不同，但是主要应用材质却都是混凝土或砖墙，这是因为大。你看， 膨胀螺丝又有了新发明，加长的螺杆固定起来特别牢固，直接把它放进打好的洞洞里，用锤子敲进去，再把螺丝拧紧，拧紧的同时它已经膨胀固定了，然后再把螺杆取出，装上你需要的固定东西，再把螺丝拧紧， 这样固定的就非常牢固，也非常结实，最主要它还能重复使用。你看，膨胀螺丝又有了新发明，加长的螺杆固定起来特别牢固，直接把它放进打好的洞洞里，用锤子敲进去，再把螺丝拧紧，拧紧的同时。

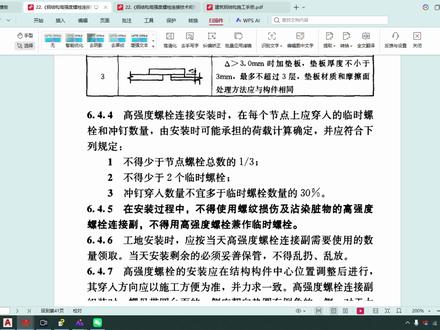

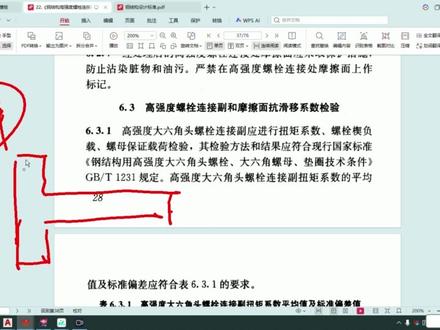

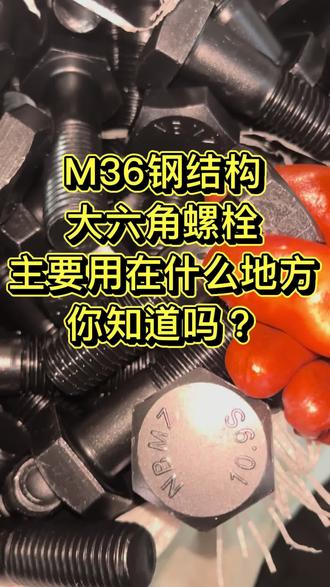

好，我们继续啊，今天呢我们就来讲高强螺栓的安装以及他的验收，我们依旧以这本规范为准，就钢结构高强螺栓的规范，也就是我们的栓规啊， 栓规的六点、四点四条高强螺栓连接安装的时候，每个节点应穿入临时螺栓和冲钉，在这里呢，我们的临时螺栓其实就是我们的普通螺栓啊，我们的冲钉是个什么东西？我带大家看一个图片大家就知道了， 这个东西就是一个冲钉，就是一个棍子前面磨尖啊，对不对？我们钢结构公司其实自己都会做这种东西，我们往往叫它撬棍，撬棍的它的作用比冲钉还要大一些，我们撬棍除了 临时安装我们的节点之外，我们还可以做其他的一些有用的东西，我们把钢筋或者说是原钢，把它前面磨尖，就是我们常用的这种冲钉的形式。我们这个冲钉还有普通螺栓，它是有什么作用呢？大家看啊，我们这个东西其实 只是起到一个临时固定的作用，首先是不得少于节点螺栓总数的三分之一，在这里我带大家再看我们这个节点板，假如啊我们这个节点板总共是六十个螺栓。首先呢我给大家说一下我们高强螺栓这种节点他连接的一个工艺啊， 首先我们的钢柱就位之后，然后这边是我们的钢梁，他也有一个连接的孔位， 等我们的钢梁吊装到位之后，他要在这个地方给他做双剪板，其实就是我们这块连接板，包括他的螺栓，对吧？我们用双剪板把它连接在一起，这时候大家想一想我们的吊绳 是不是还在上面挂着，对不对？其实这个节点要两个工人来进行完成，第一个工人要坐在我们钢梁的牛腿上， 注意啊，工人在这里面一定要佩戴安全带啊，这个可不是闹着玩的，几十米的高度摔下来人命就没了啊。我们的吊车其实只能进行初步的落位， 这时候我们的工人第一步要用我们的撬棍或者是我们的冲钉，把它插在我们的螺栓孔里面，找几个螺栓孔，尤其是中间的螺栓孔，他的目的就是初步的把我们的两个构建给他固定住，对不对？你不固定住上面我们的吊车，他的吊带是不是还在晃啊？ 你是没法进行下部的工作的。所以说我们用冲钉或者说撬棍先把它固定好之后，我们的工人就要掏出他的安装螺栓， 在我们的栓群的中间给他安装定位到这时候就要涉及到我们安装螺栓他的一个数量的要求，以及冲钉的数量的要求。安装螺栓安装到位之后，是不是我们这个节点板基本上就已经定位的很精确了， 这时候我们就可以顺利的往里面穿我们的高强螺纹。那有同学说了，我在插进我们的撬棍或者我们冲钉的时候，为什么不可以直接安装我们的高强螺纹，因为我们的冲钉不会像我们的普通螺纹定位的那么精确， 也就说这三步哪三步？第一步就是我们的冲钉或者我们的撬棍啊，第二步就是我们的普通栓，第三步就是我们的高强栓，这三步其实是缺一不可的， 因为我们的高强螺栓其实是个很娇贵的东西啊，你不要看它很强，它其实是很娇贵的高强螺栓，它的丝理论上是不允许破坏的，也只能是使用一次，你即便是 使用过之后，你把它拆下来，这个高强螺栓其实也是废掉的。好，那么我们讲完了这套东西之后，我们来看我们规范上是怎么要求的啊？首先不得少于节点螺栓总数的三分之一，这个说的是我们的普通螺栓加冲钉的总的数量 要大于等于三分之一，比如说我整个节点板六十个栓的话，那么乘以三分之一，我连冲钉带我们的普通螺栓要大于等于二十套。 第二个不得少于两个临时箍栓，这个说的是我们栓群数量比较少的情况，这种至少要采用两个临时箍栓进行固定。第三个就是我们冲钉的数量不宜多于临时数量的百分之三十， 其实这个大家想想它的原理大家都知道啊，这一条我们首先要理解它的原理，然后再根据我们条纹上的这些具体的要求 来指导我们的施工就可以了。好，我们接着往下看，六点四点五，在安装过程中不得使用螺纹损伤的高强螺栓连接，副不得采用高强螺栓连接兼做临时螺栓。首先这个东西它是一个黑体字，黑体字就是我们的强条， 强条他是有法律效益的啊，在我们设计和施工中绝对不允许碰触强条的，这个东西一旦出了问题，是要负刑事责任的啊。这个其实就是我刚才给大家说的，我们高强螺纹是一个很娇贵的东西， 尤其是我们的螺纹是不允许进行破坏的，哪怕你使用过一次，你拆下来就不允许再使用第二次。而我们的普通螺纹最后 还是要一个一个拆下来，拆一个普通螺栓，我们换一个高强螺栓，拆一个普通螺栓，我们换一个高强螺栓，直到我们最后临时定位的普通螺栓全部 拆解，然后全部替换完毕为止。好，我们接着往下说，六点四点七条我们的高强螺栓连接副组装的时候，螺母带圆台面的一侧 应朝向垫片，有倒角的一侧。对于大六角高强螺栓连接腹螺栓头下的垫圈有倒角的一侧应朝向螺栓头。我们的高强螺栓他是有螺母， 以及这个东西我们常说叫做螺帽，其实他还有个说法叫做螺栓头。在这里呢，我还要带大家看一个图片啊，这个图片就是我们高强螺栓他的螺母，我们这边是不是有一个面对面肯定还有一个面对不对？ 大家很明显的可以看到在里面的这个面啊，他是有一个小圆台的东西，另外一面其实是没有圆台的，但是他会给我们标注出来螺母的规格，这个就是十 h， 在 这一面首先他是没有圆台，其次我们这一面 要面向我们高强螺栓的外侧的，我们安装完了之后，我们这一面标注有十 h 的 这个面，而我们里面的这一个面就是他有一个 小圆台的面，就是我刚才给大家看的啊，这种才是正规的安装我们螺母的一个方向，那么除了我们螺帽，也就是我们的螺头上也有圆台，也就说在我们这个地方 他也有一个圆台面，在我们的图片中是什么样一个东西呢？大家看啊，这个就是一个典型的大六角的高强螺纹， 大家可以看啊，我们这个螺头也就是我们的螺帽，是不是这一圈也是有一个小圆台面？我们规范里是怎么说的呢？带圆台的一侧应朝向电圈有倒角的一侧。 注意啊，很多人不知道我们的电圈其实是有导角的啊，这个就是我们的电圈，我们的电圈如果做一个抛面图的来说的话啊， a 杠 a 的 抛面他是这样子的，我们的电圈外面 是一圈对不对？里面是一圈电圈的有一个面啊，他是在这个面上做了一个导角，假如啊，我们就在这个面上做了一个导角，那么他是这么一个情况，也就是说我们的电圈的抛面图他是这样子的， 这个面就是我们电圈有倒角的这个面，我们的倒角是从这地方开始，我把它画出来 这一圈其实都是他倒角的一个区域，那么这里面呢，就是我们的这个电圈的孔， 如果不理解的话，大家可以暂停好好思考一下啊，也就是说我们的螺母或者说我们的螺头他有圆台的那一侧啊，要对着我们电圈有倒角的这一侧 来进行安装，或者说是进行施拧。假如说啊，这个东西就是我们的螺帽有圆台的这一侧，就要压住我们的电圈这边就是连接我们的钢板，对吧？我们第一块钢板以及第二块钢板这边就是我们的螺帽，在这里呢，我给大家再说一个问题啊， 大家看啊，我们的大六角的高强螺栓，它其实是有两个垫面，也就是说这个是我们的螺帽螺母， 然后这个地方是有一个电圈，这个地方是有个电圈夹住我们的两块钢板，也就说我们的两个电圈是分居我们构建的两侧的，除此之外呢，我们还有一种高强螺栓，这个是不是就是我们所谓的牛碱性的高强螺栓， 大家可以看啊，我们牛碱性的高强螺栓，他只有一个垫片，那么我们这一个高强螺栓是放在我们螺母的方向呢？还是放在我们螺帽的方向呢？我们看我们的钢结构的安装的手册，牛碱性的高强螺栓电圈是放在我们螺母的方向。好，那么我们接着往下 说啊，六点四点八就是我们螺母的方向。好，那么我们接着往下说啊，六点四点八就是我们螺母的方向。好，那么我们接着往下说啊，六点四点八就是我们螺母的方向。好，那么我们接着往下说啊，六点四点八就是一个黑体字 螺栓口，如果不能顺利穿入的时候，要怎么处理这些东西？其实在我上节课的时候其实已经给大家说了啊，在这里我不进行赘述了啊，我们的六点四点十一大六角高强螺栓一定要使用扭矩扳手啊，因为我们扭矩扳手是可以标定扭矩的， 我们可以通过扭矩扳手标定的扭矩来进行，我们出拧、负拧和中拧的，我们六点四点十三就是我上节课给大家说的，我们中拧扭矩的确定是怎么计算的？六点四点十四和六点四点十五，他有两个比较重要的东西啊，就是我们出拧 和负拧的螺纹一定要用颜色把它标记出来，因为你不标记的话，在这一个螺纹群里面可能分不清哪些螺纹是已经经过了触拧，哪些螺纹是没有经过触拧，尤其是我们大六角的那种高强螺纹啊， 你仅仅靠眼睛看，你是看不出来的，所以说我们要进行标记。好，那么我们接着往下说，六点四点十六， 他说的是一种转角法的施工，其实在我们平时的钢结构的高强螺纹的连接的施工中，我们很少使用这种施工方法，六点四点十七就是一个非常关键的一个点啊，高强螺纹的栓群他施拧的一个方向，我们的原则 一定是从中间向两端进行。大家想啊，是不是只有这种施工方法，高强螺纹连接的时候，连接板之间的硬力才好消散啊？ 你如果说是从四周往中间拧的话，是不是最后我们的硬力全集中在我们中间的这个螺栓地方，甚至说我们的钢板在中间的部位不能比较好的贴合，也就说我们这个节点达不到我们高强螺栓连接的一个目的。 所以说我们高强螺栓连接的一个最主要的原则就是从中间往四周试拧。那么具体的情况有哪些啊？首先呢，我们的 a 规范上已经给我们标注出了我们高强螺栓 连接的一个顺序啊，一二三四五六。他的原则总是我们第一列的高强螺栓，第二列的高强螺栓总是要先拧他中间这一排的高强螺栓，然后往两边进行。私下里面不少同学在问我一个问题啊， 他说，老师，我这一个节电板，我左边的栓群和右边的栓群能不能单独的施工？比如说我左边的栓群，我从中间往四周施拧，对吧？我右边的螺栓群从中间往四周施拧，可不可以？ 不可以？因为我们所谓的栓群就是代表的这么一个栓群，只要不断开，他就是一个栓群。 那么我们这种连接的栓群，虽然左边连接左边的构建，右边连接右边的构建，但是我们栓群的中心是在这个位置，大家一定要明白这个意思啊。 其实我给大家说一下我们常见的高强螺栓连接的一个节点啊，比如说像这种钢梁和钢梁的连接，我们在中间 留的都是一个十毫米的间距，大家想一想这个十毫米的间距它有什么作用？第一个是不是调节我们的安装的误差，对不对？我们安装的误差。 第二个其实就是给我们高强螺栓的施拧留出来了我们的受力扩散的一个空间，这个东西是不是最后受力可以都扩散到这个地方？也就说我们拧完之后，我们构建的变形是不是都可以集中在这个十个毫米里面，是不是就把它扩散掉了？ 因为我们拧螺栓，它的受力的集中，归根结底其实也是它的变形的集中，大家一定要明白这个道理啊， 所以说我们中间留出十毫米的间距，也是为了应付我们拧完高强螺栓之后，我们构建它的一个微小的一个变形。那么有同学会说了啊，老师，那么我这个螺栓群是不是可以先把中间的这一排 拧掉，然后往四周拧？不可以，因为我们只有一列一列的湿拧，那么我们受力扩散的方向或说我们变形的方向才能让它集中在我们这个区域。 你如果说是一排一排的拧，那么我们的变形会集中在这个方向，那么我们这种中间失拧的施工方法就失去了它的作用。除此之外，我们的第四条也是一个非常关键的规定啊，我们对接螺栓紧固的顺序为先一元，后复反。这句话说的什么意思啊？ 其实他说的是柱，不仅仅是我们的柱，我们的梁连接也是这样子的，而且我们梁使用的地方反而还更多一些。就比如我们多高层框架的这个节点图集，我们的梁连接的部位是不是既在我们梁一元上有螺栓连接，在我们的梁副板上也有高强螺栓连接， 那么我们连接的顺序就是要先一元后附板。好，讲完了高强螺栓的施工以及施工顺序之后，那么我们就来讲高强螺栓的质量的检验。 在这里面我需要大家掌握一个非常重要的一个概念啊。首先我们检查的数量这个东西，大家自己根据规范来看一下， 好吧，那么我们比较重要的一个概念就是我们检查的一个扭矩。在这里我首先把这个检查的工艺给大家说一下啊，比如说我们一个大六角的高强螺纹，注意啊，我们这里说的还是大六角的高强螺纹啊， 大六角的高强螺栓中拧完毕之后，要在螺母上首先画一道直线，我不知道大家有没有见过这个操作工艺啊？下面是钢板对吧？这个是我们大六角的螺母，我们高强螺栓啊，尤其是大六角的高强螺栓， 我们施工的时候一定是只能拧螺母，不能拧螺帽啊。我们在螺母上画一条直线，这个直线要横跨我们的钢板和我们的螺母， 然后把我们这个螺栓啊稍微拧松个六十度，因为我们拧的时候是这个方向，是紧固的方向，对吧？那么我们给它往这边松个六十度之后， 然后我们再用扭矩扳手从新的拧紧，拧紧的过程是不是我们栓帽上的这条直线渐渐的又回归到我们之前画的这条直线这个地方对不对？这时候是不是我们同样有一个扭矩啊？大家一定要体会到现场施工的一个样子啊， 虽然我们松了六十度，但是这时候它依旧是比较紧的对不对？我们再把它拧回去，此时的扭矩应在零点九倍的 tch 和一点一的 tch 的 范围内，也就是说我们拧回来的时候， 我们的扭矩扳手上会显示一个扭矩，这个扭矩要在我们的零点九 tch 和一点一的 tch 范围内， 那么我们才能认为我们这个高强硫酸施工是满足规范要求的。但是在这里有一个非常关键的一个点啊，也就说我们 t c h 是 怎么计算的？ 在这里面 t c h 它就不同于我们施工时的扭矩，我们施工时的扭矩，它的 k 是 不是就是我们检测单位提供的那个 k？ 但是 pc 是 我们施工时候的一个预拉力，大家跟我再回顾一下我们高强镍栓施工的一个原理啊， 我们高强螺栓拧它的时候，是不是边拧我们的栓杆边张紧啊？对不对？也就说我们栓杆张紧的这个预拉力跟我们的扭矩，它是你中有我，我中有你的关系，对不对？我们这里面的 pc 是 我们的施工预拉力，在这个地方就是我们的设计预拉力， 我们的设计预拉力到哪去？找到我们的钢结构设计规范里面去找，就是我们钢结构设计规范十一点四点二杠二中的设计预拉力。在这里面就可能会问了，为什么我们在检测它的扭矩的时候要采用这个预拉力呢？因为我们这时候就要直接面向后面的使用了，对不对？ 当我们再把它拧回去的时候，我们的扭矩扳手如果他的显示的值落在零点九和一点一之间的话，那么我们就认为这个高强螺栓安装是检验合格的 好，那么如果说是检验不合格的情况，他给了我们一个扩大检测范围的一个要求， 也就说我们在扩大一倍进行检测，这个大家根据规范自己来理解啊，如果扩大范围之后还不满足的话，那么整个高强螺酸的节点我就可以认为你是不合格的，对不对？第五条就是我们什么时候做我们的质量验收， 在中拧一小时后，二十四小时以内要完成检测，这个也是非常关键的一个时间点啊。我们讲完了大六角之后，那么我们就可以来讲我们的牛碱性的高强硫酸，我们的牛碱性的高强硫酸是不是有出拧、负拧 和中拧？我们中拧和副拧的时候是不是我们梅花头不能拧断，对不对？我们上节课说的，但是我们中拧的时候一定要把梅花头给他拧断，前提我们是合格的高强螺纹，第一个出厂合格证， 第二个就是检测单位出具的检测报告都合格了，那么我们的梅花头的高强螺纹就是合格的，那么我们拧断他的梅花头，我们就可以认为 他是满足了我们的设计要求的，但是我们不排除有些牛剪型的高强螺纹栓梅花头是拧不断的，也就是这句话，对于不能用专用扳手拧紧的牛剪型高强螺纹栓，应按本规程的六点五点一条的规定进行中拧紧固质量检验。 六点五点一，他是哪个规定呢？是不是我们大六角高强螺纹他的检测的一个方法啊？也就是说当我们牛碱性的高强螺纹如果存在梅花头拧不掉的情况下，那么我们就要采用按大六角高强螺纹的检测方法来进行检测。 好，那么我们今天呢就讲到这，大致给大家说了一下，我们高强螺纹的课就到此为止，谢谢大家。
