Cadence原理图格点设置

点击 file 六 library， 然后保存为 cbs， 我们保存在桌面上，随便命一个名称， 然后点击保存，然后鼠标点右键 newpart 命名，比如我们 t p s 七九三三零，它的封装是 s o t 杠二三杠五，然后点击 o k， 这样我们就得到了一个基本的元气镜面，然后我们再放置引脚，先放置第一个 引脚，第一个引脚是 v in 输入端 好，我们一连放三个，然后再来修改这个框，我是可以拖动的，鼠标左键可以直接拖动，然后放好它的标号，第一个是 name， 第二个是 number， 就是引脚号，第一个是引脚名称， 好，这个要修改一下，再放置第四个引角，四个引角是 f b， 然后 name 是四， ok， 好，再放置第五个引脚，五个引脚双击修改，准备 out， number 是五， 然后画一个外部的一个框，直接点叉掉，直接点叉，然后点式燃气键，我们就直接已经保存了，然后我们再先建一个 design 设计文件， 然后我们再加元气键库，点，直接点 ad library， 点双击 iwe， 然后复制的文件 t p s 七九三三零已经在了，直接点 ok， 放上， 这样子我们第一个元器件就创建成功了，然后双击看一下它的手信，封装是 s o t 二三杠五，代表我们的元器件创建成功。

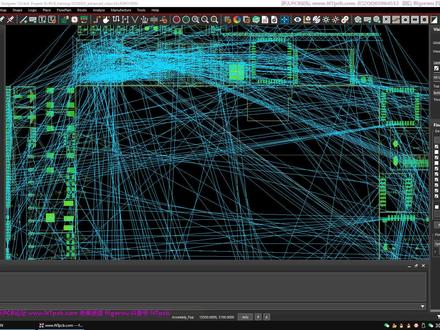

大家好，我是逆天 pcb 论坛管理员老吴，今天给大家讲一下开电视二里狗的几个这个布局的一个方式，反正把这个可能会常用到的一些布局方式呢都给大家讲一下， 像大家呢就看你自己习惯哪一个布局方式吧。首先这个 canis aligo 呢，到了这个十七以上的这个版本的话，跟 o s a d 之间呢，两个软件的话，它这个关联相对来说是有点改善了， 但是改善的话这个在同步的时候也会卡个半死啊，稍微不小心的话就卡的不要不要的。我们现在这个元器件呢，首先我们 元器件导游进来，导游进来的话像有的人呢可能会喜欢在后台布局，所以这先讲第一个方式，就是我们 我们现在这里面的话，就原理图可以打开，然后的话根据这个原理图呢，我们来框选采用这个后台的一个布局方式， 首先像这些元器件的话，它这个可以丢回后台的哈，丢回后台，丢回后台，我们想要快速的布局下来呢，那直接用这个快速布局就可以了，直接把它给放下来， 一般来说想要放在哪一个层，还有就是放在板边的上下左右的话直接自己放就可以了， 这样子也就是全部的丢了进来，这是第一个快速布局，全部丢到这，丢到这个板边上面来哈。第二个就是我们这个的话，大家可以按照模块化的这个后台的布局， 就是先把这些元器件我们还是全部丢他回后台数据库，然后在这里面呢，我们这个原理图的话，刚才打开的时候框选了一大堆的元器件，原理图他这边已经是同步了， 像这个后台布局呢，一般来说我们也就原理图打开，你想要从哪一页，那你就一页一页的调，先先调出这个界面，调出这个界面出来，我们手动的布局的这个界面，然后呢在这里面，比如上来说我们想要先 布这一块，那就先把这一块的元器件呢先给他弄进来，这里面只选原件就好，在这里面的话直接框选，然后到我们这边过来的话，到这边现在缓过来了， 那这边过来呢，对应的这个模块的元器件的话，他就已经全部的抓在我们的鼠标上，一般来说这个时候你可以把这些元器件呢给他全部的放下来，放到这里面放一堆吧。 ok， 这样子元器件的话我们就翻了一堆下来了哈。 ok， 完成这一堆呢，我们也就翻完， 这是我们第一个在这里面的话，手动打开了我们这个布局之后呢，原理图那边可以框选，他就会同步关联起来了，这样子一个布局。 呃，当然像刚才前面第一个方式的话，我们也可以采用这个，也就说我们像这个原件没有返回后台，也就是我们原件全部的先快速的丢到这个板边的话，我们也可以采用这个方式， 像大家喜喜欢用哪一个呢，你就用哪一个就可以了，只是这样子圆圈太多的话，我们会有点分散啊，把飞线线隐藏了， 比如像我们在这里面这个语言器件呢，他有点多，现在两边同步起来，又卡个半死了。 ok， 过来了，这二雷狗这个 o、 c、 d 之间关联的话，这个是有点太差劲了，比起那个 p s 来讲，像现在我们那边呢，已经是原理图已经框选上了这个对应的电路了，直接可以移动， 直接移动的话，在这里面呢就可以把它给抓一起， 一般这个方式呢，我们也就是把它给抓到一起去吧，但你也可以先执行那个移动的命令哈，先执行移动的命令， 然后再去抓也行。比如像我现在先把这个移动命令执行了，然后到这边呢，我们想要抓哪一块，直接在这里面框选我们对应的这个， 然后到这边直接单机把他给抓出来就可以了。把这一波延期间抓出来，然后在这里面的话，可以直接把这些延期间呢全部放一堆吧，一般这个方式呢也有， 这也是我们这个布局的话，交互式的每一个模块的话，把这个布局每一个电路呢，把它放一起吧。 这是我们这个在原理图里面框选的这样的一个方式。但是这个像 cadence、 elego， 如果大家有用到这个的话，可能会知道像原理图里面框选的话，有的时候你会崩溃的， 呃，比如像来说，有的时候我们在操作的时候稍微不注意，有可能哈你单机到账的一个连接非常 多的这样子一个 gnd 网络的话，呃，这样子一个网络呢？那 olcd 那边足够卡你个十几分钟半个小时了。比如像我现在选了这个，点击了一下一个 gnd， 因为整个板子到处都是 gnd 的，这边就现在就卡的完全不动了， 所以他这个关联呢就非常非常的鸡肋，所以我们用这个操作方式的话，一般来说你要用这个同步呢，你要比较谨慎，一般不要选那些连接非常多引脚的这种网络，不然你真要想哭， 真要想有点想砸电脑的冲动都有可能。像一个几十页的眼里头的话，你一显下去了，这边的都够卡了，有的时候甚至卡到半个小时上去，所以一般 来说就顶不住了，顶不住了忍不住的话直接给他强制的关闭重来了啊，就是第一个，这个是我们同步的，一般来说你等到他缓过来的话，真的是顶不住，所以干脆直接关闭重来，这是第一个方式， 反正如果用这个方式原理图同步呢，那你就操作的时候小心点吧，尽量的不要点击到网络，你就选选元器键就好了哈，尽量不要选网络， 所以这个同步的话就非常非常的鸡肋。接着我们再过来讲其他的方式，就说我们这个不同步的话，就把它给关闭吧，就不要让他同步了。接着我们这个第二个方式呢，就是我们可以做 一个论这个方式，也就是说我们在哪一块，你准备就是说原理图里面前面的话，我们每一个模块呢给他做成一个论， 比如在这里面我们像像这样的一个模块哈， audio audio 的话，我们可以在这里面呢先给它做成一个，先把它这些元器件呢给它全选， 全选的话，然后进入这个属性编辑里面，属性编辑的话在上面这个位置要切换到这个 oligo pcb design 呢， 然后找，在这里面的话我们可以找到，我们这个继续找吧，在这里面找到这个论论的话，我们比如上来说 audio 的这样子一个 我就直接随便命个名吧，这个名名字，或者就是说你直接按照这个 auto 的这个来命也行，反正就是这个名字呢，可以自己命 别人。这里面呢，把这些元器件的话全部的都分为这个分为一个名字，这个名字可以自己定的，分完之后呢，我们就保存， 保存一半来说，就然后这个时候呢，这些元器件的话它就是一个区域的了，一个区域的话我们是可以按照一个论啊，这样子来布局，也就是生成一下网表吧， 如果就说你的 overcd 跟这个料的话是有那个关联的话可以直接更新， 那像像现在这里面呢，我就直接生成一下网表，就说两者有关联的话，在这里面 update lao 就可以了。这个是新版里面有这个功能，老版本没有。在这里面我们重新生成个网表， 重新生产个网表的话，在这里面这个网表就已经更新了。更新的话我们到这边来的话，你可以可以在这里面呢 update 或者重新导入网表也行。这个位置有一个 update layout， 只是这个新版才有哈， 新版才有。像现在这里面的话在这里面有比较已经更新完，像我们按照这个 room 布局呢，这个 如果原理图前面的话有划分好的话，这个是方便的。首先我们元器件还是丢回后台啊？丢回后台之后呢，我们在这边的话先给他这个论划个区域， 在这个设置下面的话，可以画这个 room all line a e 的，像刚刚分了这个 a e 的，加上这个原理图前面有其他的，我们首先这里面的话，把这个 a e 的这个先给它画个区域。 哎，如果你还有别的吗？还有别的，比如像我们这个 p m i c 的，你们原来有了，那我们在这里面呢， p m i c 你也可以画个区域，如果圆圈多呢，你就画大一点，圆圈少呢，你就可以画少一点。画完这个我们比如像 a a 的元器件，我们可以在这里面把它给布局下来，这个按照论来布局，直接的话，如果你只想要布这个 a 一的，那你就选 a 就可以了。如果你是所有的论都有那个画了一个区域的话，你可以布所有的， 在这里面我们就先不这个 a 一的哈，先这个没有更新，要放大一下，他就更新进来了，就是界面变动一下，他就更新了。 接着我们 pmic 的，如果你想要布的话，切换一下这个，因为下面也有画他这个区，必须要画这个区域才行。 ok， 把这个也布了下来，所以这两个区域的圆，这两个部分的元器件呢，他就全部布进来了，我们这样子他会方便一点，不至于像 嗯，元器件会乱跑哈，这样子后面的话我们这个就近布局，这个是会方便的。只是这样子有一个前提的话，我们必须要前面在原理图这边每一个这个电路的一个模块，相当来说每一个电路的话， 你都要给他分配一个论，这样子一个有点点麻烦。如果你眼里涂，前面在做眼里涂的时候就分好的话，那是会方便一些，但是如果前面没有分好呢？这个是相对来说是，呃，没有这么方便的， okay， 接着我们还有一个方式，按照那个 list 来布局，就是一个按照列表来布局，按照列表来布局的话， 他这个也是跟我们刚刚这个论这个布局是差不多的。但是这个呢，是一般来说会先把原件给他放进来，只是我们不用同步这个原理图， 但是这个方式的话跟原理图也差不了多少吧？跟原理图同步，只是像我们这个方式的话，一般我们用第三方的网表的话，采用这个方式就会方便。 第三方的网表的话，主要是我们有的时候第三方的网表，大家知道如果你用第三方的那个原理图，有的时候第三方的原理图，比如像 p a d， s 或者 a d 的原理图，或者 pro 九九，你转换到 o r c， a d 这里面来的话，你是没有办法用 这个原理图跟这个 pcb 是同步的哈。就说两个东西呢，你没有办法在原理图这边框选元器键，就直接关联到这个，呃，关联到这个，呃，猎狗里面直接那个 选对应的选中的。所以在这里面呢，一般的时候我们用第三方的网表，导游的这个导游进来的话，我们要同步呢，就采用这个 list 的这个方式， 采用这个历史的方式呢，首先我们比如像来说，你想要按这个页面一个页面做一个历史，或者一个电路做一个历史的话，这个都是可以的。像我们 这一边，比如像哪一页你要做一个历史也是 ok 的。比如像这个 flex， flex 的话，这两个电路后面，后面他这个是在画的时候，他需要那个整个，因为两个电路呢都是重叠在一起的，你可以给他做成一个历史。 首先我们右键的话进入这个筛选里面，只要选元器键就可以了，其他的不要选哈，然后这边框选 现在采用历史的这个方式呢，一般我们前面的话都会先把这个元件给他全部丢进来，就是所有的这些元器件呢，全部的给他丢到，先放到我们这个板子里面来， 先放到这里面来的话，我们就按照这个历史先，这边呢直接框选到我们这个电路，每一个 电路呢你可以做一个历史像框，选到这一部分的话，直接右键进入这个编辑属性，编辑属性的话一般来说在这里面你可以切换到这个默认的这个就可以了。然后我们这里面找到我们微号的这个， 找到这个 part reference 哈，找到这个直接点击这个上面全选这一部分，复制一下 control c 哈， control c 复制复制在这里面我们比如像在同一个文件夹下面吧，我们新建 这个 fresh， 直接来个名字吧，或者就是直接来个一吧，后面按照一二三四， fresh fresh 后面把这个我们先填写东西进来吧，先把这个位号粘贴进来，粘贴进来保存之后，保存之后呢，我们这边的话就后缀改成 l s t l s t， 咱我们第一个这个历史就做完了，如果你还有别的更多的这个电路呢，比如像我们这个模块，每一个模块吧，一般的时候我们也会给他做成一个历史，比如像这个 usb， 是吧？ usb 这个电路，这个电路呢你可以给他做成一个历史， 直接 control c， 在这里面的话，我们复制一个，比如像这个二缸 usb， 二零二点零的吧，二点零的我们这个就二零张纸， 用文本文档来打开这个，或者反正用这种写字本的东西可以打开这个，然后把 usb 的这个历史给大家填一个，也就是每一个东西呢，每一个不同的一个电路，我们可以做一个历史， 作为一个历史的话，在这里面呢，我们这边布局到这个选项这里面来的话，我们直接在这里面，你就 就是我们这个 find 的这个选项，这里面呢直接切换到历史的这里面，在这一边 simble 这一边这一个位置的话，就这样子选就可以了。这边选我们的这个历史，比如像我们第一个 fives 的话，你要布局，那你就直接抓这个，或者你先执行移动 命令也行。但是我们 flash 的这个电路呢，它可以批量的抓出来。 vs 这个劣死的话，好像少了个东西， 就是我们像刚刚的这个 fresh 这个 list 呢，看一下是不是少了个 e m m c， e m m c 没有没有被抓起来， 反正就是这一部分的。像这里面的这些元器件呢，你作为一个主，只要在这里面一选一选这个位置的话，就能把 它对应的这些原件给它抓出来了。就在我们比如上来说像 usb 的这个是吧？ usb 的话我们先执行这个移动命令吧，一般来说执行这个移动命令，然后在这里面的话选择这个 usb 的这个列， 然后这边呢直接单机就能把这组也是 b 的这些元器件的话全部抓出来了，这个我们用第三方网表的话，会用这个呢，会相对来说会比较多一点。 但是用第一方网表的话，比如像我们有 o、 o、 c、 d 的话，往往我们就会比较懒了哈，因为有 o、 o、 c、 d 的话，很多时候我们想要抓这个电路的话，虽然它这两个东西关联起来比较呃不好用，但是我们超 做谨慎一点，这个他也不是问题，直接框选这部分的元器件在这里面直接抓，这样子总感觉吧，还是比历史要方便那么一点吧，因为毕竟历史你每一个要去做一个历史，在这里面我谨慎一点，直接框选就能把它抓一起了， 这也是一个布局方式啊。但这个历史的话也可以创建组，比如上来说你想要哪一个模块后面布完创建一个组，这个也是可以采用这个方式来创建的。 哎，但是那些呢？我们操作比较少吧，主要是阿雷狗这个布局的话，也就这几个方式吧。 玩这个软件呢，因为这个软件的话，布局的效率来讲不能说太差吧，但 是它最主要的一个布局效率的话，它原理图跟这个 p、 c、 b 两者之间的关联的话，这个还是有点鸡肋，所以布局算下来的话，整体的这个效率来讲，我觉得是比 p、 a、 d、 s 要差的，差的还是蛮多。 呃， pds 的布局呢，它主要是原理图跟 pcb 两者之间那个关联的话，是比较方便。并且比如像我们选网络，你选一个 gmd 啊，选那个连接点比较多的这些网络的话，它不会动不动就卡死哈， 像这个二里狗的话，它动不动就卡死，这个是太烦人了。这个布局呢，主要的话就这几个方式， 像我们一些复杂的板子吧，原件比较多的这些板子的话，你布局呢？毕竟来说基本上还是要每一个模块的把它给划分出来布局吧， 就是具体你用论还是用那个，这个用我们原理图关联，或者其实用这个历史这个， 呃，历史的这个方式，也就是列表方式，反正我一般来说列表方式的话只有在第三方网表的时候没有办法，这就是我们这个原理图跟 pcb 没有办法关联的时候就会用这个方式，只要有办法关联呢，我基本上是 不太用这个方式的啊。 ok。 今天这个布局的这一小节呢，也就 这个布局的几个方式技巧，这个小节的话也就到这。像我们这个历史的话，一般来说如果你电路不多吧，一如果一页的话，他就是一个电路的话，你可以每一页的做一个历史，或者就是每一个小电路做一个吧， 只是感觉吧，还是关联起来会方便吧，就是防止卡死。 ok， 今天这一小节就到这，拜拜。

大家好，这里是榜一教育，我是榜一彭老师，那么这节课呢，给大家讲解一下光 cd 里面的格点障碍设置，就是绘制原理图里面的格点，应该怎么去设置好？首先我们先打开原图这个软件好，打开以后呢？ 打开以后呢？这个应该这次我们已经创建好了的。好打以后呢，我们第一步，因为你在绘制原理图之前肯定要首先把整个格点都设置好吗？是吧？好，第一步就是在这个下面， oppo 城市上面有个 proface 不会认识吗？就是这这里面去设置这设置颜色的，大家可以多去啊，了解一下，像这个什么背景啊，什么拼音啊，片段本这东西啊，隔两就 dsplay， 狗瑞的 dsplay。 好，首先我们可以看一下他分两个区域是吧？这个是原理图页的格点，然后这个呢就是原理图库里面的格点，就怕的按了声部的格点 就在设置，在绘制原理图库的时候我们就要设置这个格点，当然我们在我们设置这个格点是就是原理图页里面的格点，第一个为圣母， 那生宝是什么意思呢？就这个选项，你勾选了这个就是在原图，在， 呃，在原图里面就是显示点和线吗？就是这就显示格点。嗯，歌上这第四类就他就显示格点，如果你不 不勾上的话，他就是空白的，就圆头页里面是全是空白的，你看这就全是空白的，勾上了就就会去显示 这个是，然后这个就是啊格点的格点类型，格点类型表示什么呢？就这个是点状的，这个是现状的，我们现在是现状的吗？那我们如果不勾选的话，那他就没了，是吧？ 我们点击勾选，勾选上，然在勾选上点，然后他就变成一个一小点，一小点可能大家看的不是很清楚，但是可以去试一下， 这有一个一小点，一小点那东西啊，这都是看自己习惯，一般都是勾选勾选成点， 这样看起来就眼睛不会花，你知道吗？有个人线的话，就放的时候可能眼睛都会放花了去，有些同学可能会这样觉得 好，然后下面呢？上面是什么格点的？是杯子，是杯子就是间距吗？是吧？有点间距，就他是按拼到拼的间距来衡量的，就是一般在设计原理图的时候就选择这个，一到一就行了，一到一就行了，就搁点， 这他的意思就可远见距射程，一个拼到一个，拼之间的间距就一个拼到一个拼成，这就 内推吗？就是啊，内推的关系，然后这个就是捕捉到格点去捕捉他捕捉格点， 这这这里基本上就比较简单的几个东西啊，大家都可以试去试一下，然后看一下它的效果是怎么样的，主要还是看效果，大家可以多去试试几个， 多去试几次，试几次的话就可以看到他们这些区别在哪里了。然后你要明白这为什么这么用，就是他的意思是什么大家都可以了解了清楚，这样就不会啊，这就不会去觉得 哪里地方有什么不懂的地方了，就可以了。好，那我们这一刻呢就给大家讲解到这了，希望对大家有帮助，谢谢大家。

同学们大家好，今天我们通过这个电路来了解一下我们 pspace 里面的一个怎样对一个参数的扫描。 这个里面我们首先看一下这个电路主要有运换三极管以及主容器件组成， 从如果这一点输入一个固定的电压，同时这一点的电压也是一个恒定的，然后通过这个采用电阻 r 三的电流也是恒定的，如果忽略我们 三极管 i b 电压的影响， i b 电流的影响，即通过我们 i c 和 i e 的电流 应该是相同的。同样的如果这一点的电流是恒定不变的，通过我们负载电阻 r r 的电阻，电流也应该是一个恒定不变的。 所以我们先对这个电路的功能进行一个相关的仿真。首先仿真的是呢，我们 v 四这个电压值在一定范围内变化的时候，通过我们 r r 的电流是不是一定的？ 我们可以设置一下仿真的参数，这个首先对这个 v 四进行一个 d c sweep 的仿真，我们及时的电压设为五伏， 中指的电压设为十六伏，步径设为零点一伏，这个我们可以做一个仿真，大家来看一下，从这里可以看出，当我们 v 四的电压 升高的时候，这个电流通过 r 二的电流和 r 三的电流基本保持不变，从而这就是我们横流语言的来历。 下面呢我们再对它进行一个参数的仿真的学习， 我们要对这个，比如说啊，我们要对这个负载 r 二，对他的输出，对他的电阻值 这个参数进行扫描，我们要怎么去做呢？首先我们要从， 我们要从我们是这个里面有一个 spa 小的，有一个 spa 小的库，就是这个 spa 小库里面我们要先要添加一个原件叫 parmet， parmetus， 这个里面呢我们 比如说我们这个电阻，一般的电压值会是一般的电阻值会是一百哦，这个我们可以点一下新建一个，新建一个 review 一下， 这个我已经见过了，我们就看这个啊，把这个写上来，就这个先进一个，先进一个鼠 性这个属性的名字叫 we value， 这个值默认为一百，然后我们在这个里面显，把这个值给显示出来，就 display 把那个值显示不出来，这就是这个参数。然后我们要把这个参数和我们的 r r 的参， r r 的 windy 值可关联起来， 你别说，我们就需要点一下这个值，就是这个电阻的弯钮值，你别说原来这个是一百哦，我现在要把它改成这个参数，这里面应该是一个大跨号啊，大跨号微弯钮，把这个值 设置的跟我们的属性名称一样的，然后我们再对这个参数进行一个仿真，这个里面我们还是采用 d c sweep， 对的， 另外把把 second secondary sweep 给勾上，然后这里 global permeters， permeter， 把这个参数选为 v one 六。 我们扫描的起始值呢？还是从一百 k 开始，然后到一 k， 一百 o 开始到一 k， 那个布局呢？是二百 om， 然后点确定，然后我们运行一下， 这就是我们得出来的这个 对这个参数扫描的结果。其中我们可以先可以看到这个随着电阻值的增大，这个横流语言能提供的横流，保持横流，横流的 所需要的电压越高，你想到这个地方的话，如果我们这个许的这个是一百， 这个是三百，到这里的话，我们在这个地方才能在十二伏的时候，我们才能满足我们所需要的横流源的顶流。 其他的像这个区域根据店主不一样，他这个三极管他是工作在不是工作在保 合区，所以从这个电路里面我们就可以很明显的看出来，我们的这个输出的电流和我们的输入电压以及 这个啊负载电阻的大小之间的关系。这就是今天我们要学习的内容，感谢大家，谢谢大家。

大家好，欢迎加入 s i g 零零七，从今天起我们就开始学习 k 单词软件的使用方法，这套 k 单词软件使用教程呢是 s i g 零零七系列教程的一个部分，那么除了这套教程之外， s i g 零零七系列教程呢，还包括 啊，开单词软件的仿真教程、天六千系列电子皮开发应用电子皮开发环境 css 软件教程、高速电路信号完整性设计，电子兼容设计啊这些教程呢，那么在今后会陆续的推出，请大家关注。 那么大名鼎鼎的开联词软件，大家一定都听说过，那么这套软件呢，它是定位于高端设计，如果说你以后想从事高端设计的话，那么我劝大家一定要好好学一学这套软件， 对于你以后职业的发展会很有帮助。这套软件的功能非常的强大，那么很多高端的产品都是用开单词软件来设计的，大家都比较熟悉的，比如说电脑主板，手机主板，那么有百分之六十以上都是开单词软件的手笔。 这套软件呢，给用户留出了非常多的啊控制接口，那么在 pcb 开发的过程中，几乎每一个操作环节你都能随意的去控制，那么所以说呢，操作起来也稍稍有些复杂，那么很多人在学这套软件的时候都会感觉很难，很长时间都不能入门， 这里我可以告诉大家，其实这套软件并不难学，你之所以感觉到难，就是因为你没有掌握一个正确的学习方法。那么我在策划这套教程的时候，一直在反复考虑的一个问题， 怎么能让大家在最短的时间里尽快的学会这个软件，后来呢，我找到了一种工程化的一种学习方法，那么我相信带大家学完这套教程之后，一定会呢，对于开通软件的操作比较熟悉，然后能够熟练的进行工程开发， 那么这套教程的宗旨就是希望大家呢，嗯，不仅仅是学会，更重要的呢是让大家如何快速的去学会它。 那么另外一个呢，也是呃，希望大家在学会软件的同时，那么也学会 dsp 硬件的开发，那么让新手入门不是很困难。 那么这套教程呢，是以一个工程项目为主线的，从原理图设计开始，一步一步手把手的教你软件的使用的主要缓解和操作方法。那么 下面我们就来看一下我们要开发的电路板项目。 嗯，这是一个 dsp 最小系统，那么整个系统呢，非常的简单，主芯片采用的是天 i 公司六千系列的一款 dsp 六七幺三，那么其他的模块呢？包括时钟模块，电源模块 啊， flash 用于存储电子皮代码，还有一片 sd ram。 那么后面这一部分就是音频输入输出模块 啊，除了这些之外呢，还有啊，用于电视机调试的，这太可接口，那么为了系统扩展的方面呢，我在这一部分又留出了很多扩展口，那么便于你系统的扩展。 嗯，采用这套系统呢，主要有两点考虑，第一，这套系统非常的简单， 对于新手来说呢，入门非常的容易，那么第二，大家都知道现在呢， dsp 开发是一个很热门的方向，尤其是 ti 六千系列， dsp 在开发，那么市场上人才需求量非常的大，薪水也很不错， dsp 六七幺三这一款芯片用的是非常的多，那么把 dsp 系统作为开发项目，仍然呢是本着快速学习这样一个原则， 在这大家学会开单词软件操作的同时呢，也扫清 dsp 系统开发的入门障碍，可以说是一举两得，对于刚入门的新手来说呢，可以少走很多弯路，那么下面我着重讲一下学习方法。 在大家使用这套教程的时候，大家一定要注意两点，第一就是一定要把这块电路板作为你的一个项工程项目去做，你的目标就是亲手去做一块 dspk 开发板，你时刻要提醒自己，我是在开发电路板，我不是在学软件，那么我的目标就是把要把这块板子做出来。大家在招手画的电路板之前呢，呃，我希望大家最好先大致的了解一下那板子上这些芯片，它的那个 data shit 啊，你不需要了解的太细，你只要知道每一个芯片它有多少管腿，那么它每一个管角它是干什么的， 这就行了。至于外围电路该怎么接，大家先不要去管，那所以这套教程呢，我啊我会把这个介绍电这个电路板的详细的电路原理图给大家，那么你照着画就行了。 好了，那么做完这些之后呢，大家就可以开始画电路板了，那么软件不会怎么办？这个时候才是你 真正需要使用这套教程的时候，你跟着教程中的操作一步一步的去做。那我再告诉大家一个方法，在大家看这个教程的时候呢，千万不要被动的去看， 一定要参与进来，播放的时候呢，全屏显示，那么你拿着鼠标我点哪个按钮，你也跟着去点，就像你自己真的在操作这个软件一样，那么这样的话呢，学起来会非常的快。 嗯，好，学习方法呢我我就大致的先说到这里，那么下面我介绍一下这套教程的主要内容。那么这套教程呢，主要包括三三大块内容，第一是，呃，如何利用嗯 o r c d capture c i s 来进行电路原理图的设计。那么 第二部分是，呃，如何利用开联 s p c b editor 这个组件来进行 p c b 的布局布线。那么第三部分就是光绘文件的制作，也就是也就是呢，如何生成个本文件， 那么这个是什么意思呢？呃， pcp 厂商，他在做电路板的时候，他都要呃生成一个光绘文件，那么他做电路板是用光绘文件来做的， 以前大家可能会用过 proto 之类的这一类的软件，那么你用它的时候呢，你直接把工程文件交给 pcb 厂商就可以了。 其实 pcb 厂商在接到你的工程文件之后呢，他也是要先把这个光辉文件做出来，只不过你在利用那些软件的时候， pcb 厂商很熟悉这些软件，光辉光辉文件制作 做呢，这一步是 pcp 厂商替你做了，所以说呢，大家可能就没有太关注这个事，但是现在你如果利用开的这个软件来来画图的话， 你最终你必须自己来完成这个制作，因为很多 pcb 的厂商，他是不接受开单词软件的工程文件的。 那么通过这本这套教程的学习呢，你最大的收获应该是你开一开发出了一块 dsp 电路板， 在你学完教程之后，你就应该有一个实际的产品出来了，那么至于软件的操作，他只不过是你开发电路板过程中他的一个辅助工具而已，你的板子出来了，那么软件 你自然而然的他就会了。好，下面这个呢是我，呃，随着这套教程呢，送，随着这套教程一起送给大家的啊，一个材料的清单，那么包括 系统的原理图的工程文件，系统 pcb 图，工程文件，原件库，封装库文件啊，那么板子上的芯片的 data 还有呢，给 pcp 场上的个本文件，也就是这个光绘文件。那么另外还有一套呢，因为这个版呢，它是一，它是一个 dsp 的系统版，所以说呢，我会把 dsp 六七幺三的程序的 c 语言的原代码 也一桶给大家，那么便于呢，有一些有些个呃朋友呢，可能是比较比较想学这个 dsp， 那么也 方便大家来学习。 好，那么这个呢，就先说这些，下面呢我们就进入软件来看一下。 好，首先我们熟悉一下这个软件啊，在这套教程中呢，我们开单词，呃，开单词软件的版本，我我们用的是十五点七， 大家看一下，当你进入这个软件之后，你发，你会发现这个里面呢，他的组件非常的多， 我给大家简单介绍一下。那么第三 ntrcis， 这个就是我们在进行扳机设计的时候，用来画电路原理图的，就是这个软件，那么下面这个呢？呃，带 hdl 的这些， 这这像这些都是进行这个芯片开发使用到的，那么扳机设计我们不用它，那么这个类 out， 这两个类 out 是 o r c d 自带的画 pcb 软，画 pcb 版的，呃，那个布局布线的一个工具， 那么一般 pcb 呃画 pcb 版呢，我们用开灯，就是用开灯软件本身的，像下面这些就可以了，那么因为这个呃这个类奥特这个工具呢，它的功能不是很强，我们一般都不用它。 好，下面这个 p c b editor， 那么这个呢，就是开单词公司开单词这套软件用来进行 p c p 版布局布线的一个主要的工具。那么下面这个呢是呃制作 p c b， 嗯，电路板的时候呢，你每个原件你要画一个封装，那 这个就是封装库制作的一个部分，那么这个 router 是一个自动布局自动布线的一个工具，下面这个 sipcb si， 还有 呃 s i d explore， 那么这两个呢是用于电路板的信号完整性仿真的。好，那么下面我们就呃进入呃原理图工具 hmm， 好，大家看一下啊，那那么这个对话框里面又会有很多很多的组件，那么我们画电路原理图的时候呢，主要用的是这个红花 r c capture c n s， 那么它和这个第一个有什么区别呢？就是这个 r c d capture c n s 呢？呃，它的好处就是在你画电路原理图的时候，你对于 呃电流原理图中所有原件的一些管理非常的方便，比如说你生成这个原件的列表，或者其他的一些原件的信息的管理，他是很方便，所以说呢，我们用选用这个组件好， ok， 这个软件呢打开比较慢，好，现在界面已经打开了，大家看看一下，那么当你呢第一次打开的时候，这个页面这个界面呢是空的，只有这一个，呃，三十 lock 这个窗口。 好，那个现在我们先打开一个呃工程文件看一看一下，那么怎么打开这个工程文件呢？有 feel open product。 好，那么这里呢，我已经给大家准备好了一个工程文件，现在我们打开熟悉一下软件的界面。 how， 好，大家看一下，那么这个呢？是一个，呃这个框图呢，是一个呃工程管理窗口，那么我们可以把右边这个主窗口也打开好，把它调整一下。 那么这个软件的页面界面呢，主要是分成这么几个部分，左边这个是工程管理窗口，右边这个呢就是原理图页面窗口，那么这个就是我们画原理图的时候主要工作区 啊。下面这个三十 log， 这这个窗口是什么意思呢？他就是说当你在对电路原理图进行一些操作的时候，嗯，有很有一些关键性的操作，他会在这这个里面给你记录下来，会显显示在这里，那么同时 呢，在你的工程文件中也会保存一个日志文件。好，这个呢我们现在先不管他， 现在大家看一下，那么左边这个工程管理窗口这个里面呢？这个 s i g， 这个 d s n 这个文件，它就是说，呃是你建立工程的一个数据库文件， 那么这个数据库文件里面包含了电路原理图，这个，呃， schematic 啊，那么这个文件夹呢？这个里面都是你所生成的电路原理图的，所有的页面都在这里，那么下面这个点赞 catch， 那么这个是，呃，这个是什么意思呢？ 大家看一下。这个里面有很多很多的原件，那么这些个原件呢？都是呃我右面我这些个原 图里面所用到的，比如说这个啊，运 ad 啊，运放啊，还有一些电容电阻啊，还有我所用的那些芯片，一些芯片啊，什么电源 d， 还有一些接口等等， 那么这些都会在这里面有有保存一份。那么当你每一次在电路原理图页面上放置一个原件之后，那么这个里面就会把这个原件保存下来， 他会做一个记录，当你下次再放同一个元件的时候呢，你就会可以很方便的从这个点赞 catch 中把这个元件提出来，然后放在原理图页面里面， 那么这个点赞 catch 呢？还呃还有很多其他方面的很重要的一些应用，那么当后面呢，在具体的话电路原理图的时候，我再给大家详细的解释， likewise， 那么这个 library library 呢？这个就是说大家画电路原理图的时候会用到一些个原件，那么这个原件呢，你是需要一个需要一些原件库的， 那么就可以在可以把这个原件库加在这个里面，当然呢你也可以在另外的一个位置上把这个把这个原件库加进来。 好，下面还有个 output， 那么这个呢，就是说在对这个原理图进行操作的时候，会有很多输出的一些文件，那么在这个里面，嗯，他也会显示在这个里呢，方便大家来管理 好。下面呢我们看一下这个菜单系统， 大家看一下啊，这个 olcd capture cis 这个软件呢，它的菜单系统是上下文相关的，也就是说你点击不同的窗口， 点击不同的窗口，他的菜单是不一样的。比如说现在我，我激活呃工程管理窗口，大家看一下，这个里面有一个点赞，有一个 repose， 那么我激活页面管理 原理图页面窗口的时候，大家看一下点赞窗口点赞这个菜单没有了，那个 report 也没有了，然后呢这个里面又多出了一个 place， 所以说呢，这个菜单这个系统是和各个页面他是相关的，这样的话呢，你激活某一个页面的时候，你能用到的这些个菜单他就给你显示出来，你用不到的他不会给你显示，所以说操作起来比 方便。大家看一下右面这个呃快捷工具条，那么这个呢？同样他也是呃上下文相关的，比如说现在我激活这个工程管理窗口这个菜单就会消失，因为呢，你在这个操窗口里操作的时候，你是不需要这些快捷键的。 看好，我激活这个原理图页面这个窗口，大家看一下，这个又出来了，那么在你呃，你激活这个原理图页面这个窗口的时候，你在这个里面操作，他就涉及到一些，比如说你要放置一些原件，比如说 power， 比如说那个 地标这地标识，比如说还有一些拉线、总线，还有网络标号等等，那么你都是在这个里面操作的，那他这他这个呢，快捷的一些按钮就会给你显示出来。 好，那么今天呢，我我们呃对于这个界面呢，我们学学一些简单的一些操作。首先在这个工程管理窗口中，我介绍这样几个操作，就是原理图页面的创建、删除和重命名等 等这三种操作。首先我们看一下这个原理图原理图页面怎么样去创建他？有 啊，有两种方法，那么第一种呢，你可以用菜单操作，选中这个原理图文件夹，选中点赞，然后然后 new schematic page， 大家看一下，那么这时候弹出一个对话框，这个对话框就是让你给这个原理图来命名，比如说现在我给这个原理用命名为，呃， 嗯嗯，就是一吧。好， ok， 大家看一下，那这个一，这个这个原理图就出来了。 那么第二种方法怎么做呢？就是选中这个原理图文件夹，然后右键，然后 new page， 大家看到这同样的也是可以创建的这个原理图呢，我把它作为二。 好，大家看一下，这个二也创建也创建成了。那么删除操作呢？也是有两种方法，第一，你选中你要删除的这个呃，原理图的页面，然后选 design， 然后 delete， 那么这样点击确定，大家看一下，这个原理图一就被删除了。那么第二个，第二种操作方法更简单，他跟 windows 里面的操作是一样的，你选中这个，直接 直接在你的电脑键盘上按 delete 键就可以了。好，原来图二也删除了，那么下面再讲一下这个重命名， 比如说我想我这个原理图，我不想叫这个名字了，那么我怎么怎么去改呢？那么这个也是在这个，嗯，点赞这个菜单里面， 然后选中 we name， 好，那么这个我把它重名为 ad， 比如说我 ad 零一，好， ok， 大家看一下，那这个名字就改变了，同时你在这块你看一下，那这块显示的名字也变了。 好，那么第二种方法，第二种重命名方法呢，就是用右键菜单 点击右键，然后 rename， 好，那现在呢，我把它重新命名，把，把这个零幺删掉，好，现在大家看一下，那么这个名字呢，同时呢就都变了 啊，对于这个工程管理窗口之中的操作呢，今天主要去介绍这三种，那么啊对于其他的一些操作呢，在后面具具体的画原理图的时候再详细的讲。 那么对于这个原理图窗口，今天简单的介绍这样几种操作，一个就是原理图的显示，浏览方面的，比如说放大缩小，比如说窗口的滚动。首先我们看一下这个放大和缩小的操作， 对于原理图的放大和缩小，最简单的方法就是使用两个快 快捷键，一个是 i， 一个是 o， 现在我现在我我把它放到最大，给大家演示一下，如果说你想放大这个，你直接按 i 键，你看那么原理图就放大了，你再按他又开始放大了， 那么要想把它缩小呢，你就直接按 o 就可以了，那么这个呢，它这个放大和缩小的时候，大家注意一下啊，你的鼠标点在什么位置，那么你放大的时候，它就会以鼠标 这个所在位置为中心进行放大，那么缩小的时候呢，他就是按比例缩小，这个没有什么了，那么放大缩小，嗯，另外一种操作方式呢，你也可以利用菜单来操作，然后 vivo 这个 zoom， 你选择这个 a 就是放大，大家看一下，那么同样缩小呢，你也可以用这个好用 hot 就是缩小，那么放大缩小呢啊，还有第三种方式， 按住这个 ctrl 键，然后用鼠标的滚轮啊，往下拉，那么这个呢，页面就放大，用滚轮向上推，他页面就缩小， 好放大，缩小呢，就就有这样三种方法，那么滚动呢？我先把它放大，大家看一下，那么如果说你把原理图放的很大，你想看其中的某一块怎么办呢？你可以通过这个滚动条，像 windows 里面操作一样，可以拉动滚动条来看， 这是第一种方法，那么第二种方法呢？你也可以用快捷键来操作， 如果说你想把原理图进行上下滚动的话，那么你可以使用 page up 和 page down 这两个键好 点，配置 up， 那么原理图向上滚动点配置档，他就向下滚动，那么左右滚动怎么办呢？左右滚动是用这个 ctrl 和配置 up 配置档，他们配合着起来。 好，我按住 ctrl 键，然后按 page up， 那么原理图就向左滚动，我按住 ctrl 键，然后再按 page down， 那么原理图就向右滚动。 how？ 这个像像这一类的操作呢？可能操作方法都比较多啊，对于我们呃实际的应用来说呢，你只要熟练的掌握一种就可以了，比如说这个，呃，像，嗯，原理图的像原理图的滚动啊，那这个我是很少的使用，很少去用它， 那么我感觉更更方便的一种操作方法就是什么呢？如果说你想看某一块的话，那么我还不如就是把它放到最小，然后我把鼠标放在我想看的位置，比如说现在我想看这个芯片这个位置，那么我把鼠标放在这个里面，然后我快速的按这个 啊，我碰到别其他的键了， 那么呢，我把鼠标，我把鼠标放在这， 然后我去按这个 i 键，那么我就可以把它迅速的放大，这样就可以看了。所以说这些呢，具具体的操作看还是看大家的，还是看大家自己的习惯，只要你掌握一种方法就可以了。 那么好啊，对于这个软件的介绍呢，今天就大大致的先介绍这些 啊，我希望大家在回去之后，呃，先回去之后要看一下这个，呃，我们所用的工程文件的原理图，那么从下，从下次课开始，我们就开始进正式的来画这个原理图。好，今天就到这里，再见。

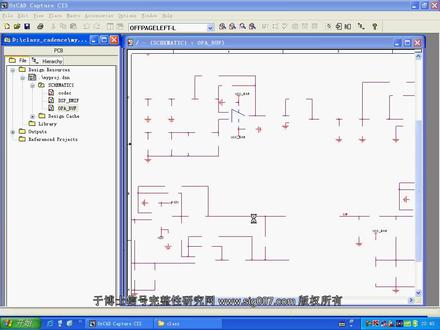

大家好，那么上一讲呢，我们介绍了简单原件的制作方法， 那么在上一讲中呢，每一个，每一个芯片或者每一个元件，那么我们只用一个图形就把它表示出来，那制作过程相对来说比较简单，但是在使用过程中会发现有很多个元件呢，你你把它分开来画，可能使用起来更方便， 或者说甚至有一些原件你只能把它分成很多个部分分开来做，比如说像这个新林克斯的 vivo 系列的 mpja， 有一些甚至有一千多个多个管角，那么呢你把它放在一个里面是根本不可能的，所以说这样的话呢，我们就必须学会 会这种，嗯，把一个原件分成很多个部分来制作他这个原件，那这种情况该怎么来做呢？好，这些这些这一讲呢，我们就来就来画这个就是所谓的分裂原件这种制作方法。 好，我们把鼠标左键选中这个 o l b 文件，然后右键 new part， 打开它这个对话框，我们看一下，那在最下面有这样一个选项是 multipart package， 那么这个呢， 有一个 pass per packet， 这个是什么意思呢？这个里面这个数字所表示的就是你这个原件需要分成几个部分去做，比如说你想把这个原件分成两个部分，那你这块就就把它设成 二就可以了，这个软件会自动的给你分成两个部分。那么下面还有一个这个 package tap， package tap 是什么意思呢？呃， homageness， 它的呃英文解释呢？是同指的， 我用一个呃芯片那个内部的结构给大家解释一下啊，比如说这个 n 一五五三二，这是我们这个工程要用到的，那么在这个五五三二里面，大家看一下，这个里面包含着两个运放，而这两个运放它的结构完全相同， 如果说你把它分成两个部分来画的话，那么这两个运放它就是同指的，你就可以运用这种 homageness 这种类型来画。那么下面这个 hate for genius， 这个 这个就是说当你这个芯片上有很多个功能模块，而每一个功能模块呢，它的功能不功能是完全不同的，不像五五三二一样，那么有两个部分它的功能是一样的，而有多数芯片呢，它有很多功能模块，它不一样。 那么这个时候你就要用到这个 hytrogenius 这种每个功能呢，它包括这个管腿编号，管腿的名字，还有它的电器的一些属性，它都完全不同，那么这个时候就要用到它。好， 这个是这个呢，我先先演示一下这个 homartenance 这个这种类型该怎么样去创建右键 new part。 然后呢我们以这个 n e 五五三二这个芯片为例， 好把这个新面的名字叫 n e 五五三二啊，为了区分一下，我给他加一个后缀。 那么 n 一五五三二里面呢，包括这两个运放，把它分成两个部分， package tab 选择 homartness。 好， okay， 当你建立这种啊，呃，包括很多个部分的原件的时候，打开这个原件编辑窗口的时候，他会 给你自动分成，比如说这个 u 什么 a 或者 b 分成这几个部分，这个软件会给你自动分开。好，现在我们来画这个原件的八的部分。 好，现在把 body 这个外框画出来，那么运放呢？是一个三角形的表示。 好，那么呃，对于运放的输入呢，它有正负极性，那么在这个图形里面我们也把它给标出来，这个呢是负极性， 这个即兴，这个啊，我们就用这个。呃，文件这个选择这个 a 就是 place text， 用这个就可以了。好，我们放两个， 大家看一下，我为什么没有直接放里面啊？如果说按照软件默认的这种嗯 嗯属性的设置的话，摁，这个符号你很难放在合适的位置， 它是自动的定位在这个山格点这个位置上的。好， 那么这个如果说我，我不想把它定位在山格点上，怎么办呢？选择 option preference， 然后呢选择 great display， 那么右面这个就是建立原，建立这个原件库的时候，对于这个山格点属性的一些设置，那么我们把这个 pointer snap to grade， 把这个选项给他勾掉， 勾掉他的意思就是你在原件库中所创创建原件的时候呢，有一些个符号，或者说呃其他的一些线条之类的，他呢就不是说按照这个山格点 那个位置就给你自动定位了，你可以随便的放到什么位置。好，现在我们把它给挪进去，大家看一下，这样的话我可以随便的上下调，调到哪个位置都可以。好，现在把它放在这，那么这个呢，正极性，你双击它就可以改变这个属性了，那么我们把它设为 点这个加号。好，现在把它给拖进来放到这。 好，现在呢，这个八的部分我们就画完了，大家一定要注意啊，把这个八的部分画完了之后，最好是把这个啊 grade， 把这个选项给他选上，重新恢复了，那么这样的话，我调整一下，大家看一下， 把它恢复了之后，比如说我在现在我再调整它这个八点这个外框，它会自动定位到山格点，那这样的话呢，就比较方便。好，现在我们放置这个管腿，先看一下这个 pdf 啊，第二个管腿是输入的负极性，第三是正极性，一号管角是输出，那么四号是电源的负极性。八，八号管角是电源的正极性。好，我们都把它给放上， 嗯，负极性的输入 in for 输入呢，这是第二个广角，它是输入好， 这个呢是正极性输入，它是三号宽角， 嗯，输出部分是一号管角是输出，那么这个 tap 你选择输出 output， 还有两个电源管角好，呃，负极性电源，这是四号管角 type， 选择 power， 然后呢？ pin， visible 一定要选上。 好，嗯，你把这个 p v 的包选上之后啊，呃，这个他当这个原件放在这个原理图中，这是 之后，那么这个管腿你是可见的，如果你不选，那么你都看不到这个电源管角 好，把，把正极性这部分也放好，正极性呢是捆角，是八， ok， 好，把这个调整一下， 保存好。现在呢，我这个第一个部分原件的第一部分我画好了，那么想看下一个部分呢，怎么怎么办呢？这有个快捷键，按住 control， 然后按照 n， ctrl 加 n， 它的组合就会切换到下一个部分，大家看一下啊，我这个 b 这一部分我并没有 去真正的去画的，但是呢，他这个软件已经把这个图形给我做好了，这是为什么呢？因为我们选择的是啊 homagenos 这种，那么那么呢软件默认的是对于这种呢，他俩的图形他是完全一样的，他俩唯一的不同点就是 各个管腿编号不一样，所以说呢，在这个图中大家看一下啊，这个各个管腿的名字都是一样的，和那个 a 部分是完全一样的，但是呢 我把它属性框打开大家看一下，但是他只是把这个 number， 这也就是管管角号这部分给留空了，让你自己去设置， 所以说这也是这个呃 homageness 这种原件类型的一个特点。好， 对于那个这一部分呢，我们看一下这个，看一下这个 get shit 啊，第五个是正极性输入，第六是负极性，第七是输出，我们把它给设置好。负极性输出呢，负极性输入是六六号，广角正极性是五， 那输出呢？是七 好，那么这两个呢是电源四 八好。那这里面有一个问题我要解释一下， 如果说你这个一个芯片的话，你只是在一只是用一张图表示出来，你这个芯片上面不能出现广角号和 管和管腿的名字完全相同的。但是如果说你把这一个芯片分成很多个部分来画的话，那么这个各个部分之间，他的管角号和管角的名字也是可以相同的。比如说像这个 欢迎五五三二的话，那么运放的输入输出部分他的功能模块完全相同，但是电源部分只有一套，你这个时候如果你要按照这个 homecome 呢是这种情况来画的话，那么每一部分你都要把这个电源给标出来， 所以说这种情况在这个原件分开化的时候，它是允许的。好，这个 how much 呢？是，这部分呢，我们就建完了，那么为了看呢舒服一些呢？像这种，呃，原件比较简单的话，这个功能我们一看就懂， 那么这个时候我们可以把这个原件的名字把它给隐藏掉。好，这个呢，选择 option， 选择 part properties， 然后呢选择拼 name visible， 下面下拉菜单选择 force， ok， 好， b 部分呢，我们这个把这个名字就隐藏掉了。好，现在我们再看 a 部分是什么情况，选择 ctrl 加 b 组合就返回到上一部分，大家看一下。那么第一部分这个原件的，呃，不是管腿的名称也都隐藏掉了。 这就是你利用这个 homeontals 来创建的时候呢，它的一个一个好处，它软件会自动的把这两个部分 按照某某一种相同的模式去处理好。这个 homage 呢，是部分的。呃，这种原件呢，建立起来比较简单，下面我们再看另一种。 好，我们先把它给删掉啊， and the new part。 那么这个这一次呢，我们还是用这个 n e 五五三二来作例子，我们在另用另外一种 啊， had for genius 类型来创建这个两个部分。好，同样加一个下标， 嗯，对， h t e r 吧。那么这个呢， pass per 拍给， 那么这个部分也是选择两两个部分来画，那么这个呢，选择 hate for genius。 好，那么 body 部分同样是按照呃 hometons 那个那种建立方法，可以把它那个 body 部分给它画出来。 好，现在呢，在放这个正负即兴，大家记得要选择 option， 然后 preference great display and point snap to grade 取消掉。 好，把这个负极性和正极性放上， 双击一下就可以修改 一个属相了。好，这两个部分建好了，我们把它给拖进去，放到合适的位置。 好，现在呢，把这部分就画好了，记得 option preference。 然后呢，把这个 pointer snap to grid 带给重新恢复， 这个时候再把这个呃八点这个虚框给他拖过来。好，现在八点钟就建完了。然后呢，放置管角，同样的 是第二呃，第二个关角，二号关角，它这是负极性的输入，我们写一下 a， 第一路 a 表示第一路 a， 因负极性，这个呢，选择是输入 input。 好，那么三三号管角它是 d a 路的正极性输入。 嗯，一号管角它是 a 路的输出。那么这个 tap 选择 output， 还有两个电源管角。呃，四号管角呢，是负电负极性电源选择 v 负， 这个 type 选择 power 拼 visible 勾选上。好，同样这 good now， 这是微正部分正极性，它是八号拐角。 ok， 现在呢，把这个标识调整一下位置。 好，现在大家看我第一部分，现在我就已经画好了，保存一下。同样，因为我们也这个呢，也是分成了两个部分，同样 ctrl， 再加上这个 n 快捷键组合。我们看一下，下一步大家看一下啊，在这个 hitler ginny 是这种这种类型的原件创建的时候呢， 你创建了第一个部分，第二部分他给你完全的留空了，所以说这一点 跟这个猴猫真的是这种类型，他是完全不一样的。其实这个呀，他也和这个元件的这种属性是有关的，比如说这个 hatter denis， 因为这两个部分，不论是从管腿的数量，管腿的名字，还有管角的电气功，电气属性和逻辑功能上他是完全不一样的， 所以说他他不可能像着那个 homeworks 那样把头把第一部分的原价给你复制过来，这个呢，你完全，你要完全根据实际情况自己再重新创建一个，那么好，这个呢，我们再创建另外一个，另外一部分， 把另一个把另一部分运放也给他画出来 啊，这种属性呢，你双击就可以了，同样为了把这个放到正确的位置，选择 option， preference， great， display and pointer， 勾选掉。 好，这个呢，负极性放这，正极性把它给放好， ok， 那么这个时候记得把这个属性恢复， 把 body 这个虚线大小调整到合适。 那么在这个里面呢，我们就把五六七这三个关角给他 放上就可以了。那么电源部分呢，就放在了，那么那两个电源管腿呢？放在了第一个部分，好，这个名字 b in full 拐角号是看一下，这个负极性是六号捆腿 tab 选择 input， 好， b in， 正极性是五号拐角，那么这个呢，选择 input， 那输出呢？是七号广角，这个名字选 b b output， 那个 tap 选择 output 好保存。 那么在这个里面呢，因为我们是按照这个海腿 genius 这种类型来创建的，所以说呢，这两个部分管腿号可以完全不同，那么我们就没有必要再把这个电源两个正负极性电源在这里头再画出来了。好，现在我熟悉另外一个命令， 这个 view 选择 package， 大家看一下，那么这两个部分他就在这个里面给你显示出来， 然后呢，你选择 real part， 那么他就选择其中的一部分，想看这个分开原件的上一部分，按住 control 再加 b， 这是向上， control 加 n 是向下。好，同样呢，我们也把这个管腿的名字把它给隐藏掉，然后拼 name visible force ok， 再返回 control b 拼 visible 修改成 false 好，保存好。这样呢，呃， hyper genius 这种我们也创建完了。 那么这两种，这两种原件呢，他在用的时候该怎么用呢啊？ home 真的是这种用起来相对来说比较 简单，但是啊， hatter， hatter genius 这种类型的。呃，分开的这个原件用起来呢，相对来说有一点复杂，那么这个我们留在下一节再讲。好，这一讲呢，就到这，再见。

好在布线那个准备工作，我们一些很细节的东西，我们上一讲已经说了一下，然后呢这一讲我们就开始准开始呢进行布线 啊，对，又像我们这种板子里面有一些 bj 封装的这些原件的时候，大家在布线之前，最好是呢先把这个 bga 封装的呢，这个元器件，他把里面的电源和 d， 或者是里面的这些信号线呢，先给他进行这个范号的操作，也就会先进行删除操作。因为像这种 bga， 通常你都是说把这个眼角拉出一条线，打一个过孔， 这些眼角都要拉出来，打过孔穿过去，然后你再进行往出进行眼线的一些操作。 好，那这讲我们就看一下怎么样来进行这个删除操作。那主要所用到的命令 就是这个啊， root fan out by pig， 我们就用这个命令，我先给大家演示一下，就现在这种情况啊，我当前这种情况呢， fan out 的应该是有一些网络不能删除的，以后再讲怎么处理 啊？执行这个范 od， 再配个这个命令，然后在这个范的里面 选择点击这个 l of， 然后选择这个也就是说 complet， 也就是零件，然后呢你去点击这个零，这个你想进分奥的这个 bj 这个原件 好，他呢在现在他在自动的给进行范浩的操作， 嗯，稍等一下， yeah， 好，那现在呢，他就是把一部分反一部分呢， 给他拉出来一些，拉出来一个小段线，然后呢打过孔，这种其实就是这种方式，但是大家看一下，这里面他电源和地他没有给打， 他只是说把那些信号线给引出来了，那这个怎么解决呢 啊？对于我们这个里面呢？呃，那个时候这个软件里面呢，我经常在设置的时候啊，如果说你设置了一个区域规则，这个电源线设置了，在这个区域之外设置另一种线宽，那有的时候他 出现这种情况的时候呢，他有的是经常他就会就是引不出来这种线，那么你就把这个关掉，这个时候就可以了，你打开那个约束管理器， 就说在范奥的之前，你把电源和 d 网络那个呃限宽那个物理属性，暂时的把它给关掉， 像这种坚定，那么我们 把它给 clear， 暂时的呢？先把它清除，等到我们放好它之后再把它给打开啊，像这里面啊，三点三伏，一点二伏，那么这是跟 dsp 相关的这几个，把它给关上 好，然后呢 我先把这个已经泛奥的出来，这些把它给删掉， 然后我们再进行上 fan out， root， fan out by pig， 然后在这个命令处于激活状态的时候呢， 你在这个饭呢，在里面选正原件，把其他的都关掉，然后右键的话，这个在这个里面你可以对这种饭号的方式进行设置 好。这个里面最主要的，因为这是自动布线，自动布线器的一个参数，在这里面就有一个范 ot 的标签，这个是专门设置这种范 ot 他的参数的，这个里面有这些，比如说这个方向， 这个 direction， 你可以是任，就是选中任意方言，可以是呃像芯片 的内部进行翻奥的，或者是向外部，向外部的话，那么他就是对那种辐射状的，向内部呢，就是向内进行辐射，那么或者是 iz 你可以让他自己去任意的选择， 那么这个 we are lucky 神，他这是什么意思？如果你选择了这个音赛的，他就会在这个原件的奥特曼的里面进行打过孔 啊，如果他里面打不下的话，那么有一些个网络他没有办法打这个过孔的话，他就不管你了，他就不会给你进行犯奥的操作。 所以说这种时候，有些时候对于这种 bj 风装这种原件，他是没有办法这样做的。对于这种风装的话呢，大家就用这个艾内外尔就可以了，然后像下面还有一个最大的呢范奥，他这种长度，也就是引 出现他到底有多长，最大的长度是多少，然后像下面这个呢，还有一个设置这个范啊的这个山格点， 那么这个如果是说选中这个 current wear greet， 这个它指的是什么？这个 greet 并不是说我们 pcb 里 pcb 艾特里面这个 greet， 它这个山格是指的是自动布线器的这个山格， 嗯，我把这个先，好，我把这个先关掉啊，嗯，看一下这个山格点是哪一个？ root， 然后呢？这是自动布线器的，自动布线器里面有个设置 rotattet up， 他刚才的那个山格点指的是这个是这个，那么他这个 是 we are great， 那么就是下面这个，所以说这个东西呢，他是自动布线器，有他自己一套独立的山歌点，他和那个这个 pcp 艾特他，我们刚才我们在这个里面设置的这套山歌点，他是不一样的啊，这个大家知道就可以了， 接着回来 啊，除了删格点之外，在这个里面你可以自己去设置删格点，你说这块有个， 嗯，你把这个复选框选上之后，你可以设置这个山歌，这个山歌点是多大？那么你设置如果比较大的话，有可能他达不到这个眼角的中几个眼角的中心这个位置，所以说呢，大家就把这个位置设的小一点，那么你用默认的一秒就可以了 啊，像这种呢盲孔埋孔，这个我们就不管了，然后下面这个有个拼音 tip， 他这里面默认设置的，是啊这个电源的网络和信号网络他都给你删除，那这个我们就采用默认设置就可以了。好， ok， 设置好之后，那么这个时候，嗯，点击这个零件，他就会给你进行删除操作。 好，那这个时候大家看一下啊，他这个就是啊自动的把这个过，把这个过孔都给你打好了，那么他这种呢？ 呃，打出来的这个过孔啊，他这个位置非常的合适，基本上他是在四个汉盘的中心点给你打的过孔，那么这个是这样的话，你就可以省去很多操作，因为如果说你自己拉线的话，那么这个过孔你打的位置未必很合适， 你打的这个窝孔呢，间距并不是很均匀，那么对可能对你以后呃里面的走线会有一些影响，所以说，嗯，这个呢，最好 大家是用这种自动的好保存一下，那么这个我们这个上出操作就是这样的，对于外面的这一这一些呢？呃，外圈的这些信号线，那么我们可以不用 这个打过孔，不用这种删除，那么对于外圈的这个你可以手工的把它给删掉，但你手工去删除这个的时候，大家也看到了，这个时候高亮网络显示网络这个就起作用了， 哪一些网络是电源，哪一些网络是十三点三伏，哪些是一点二伏，哪一些是 d？ 那么你在删除外层这个的时候，你就内些个网络就不要动，然后呢你把其他的信号层外面这两层你可以把它删掉。 比如说这样删除操作就是这个 alit， 然后呢 delight， 他这边选择 weir 稀烂，像这种，像这三个他就是信号线，你就可以把它给删掉。 好像这个外层的，那么里层这个呢？你也可以把它给删掉，这个因为 第一排和第二排都可以直接演出，那么这个我们就不用打这个窝孔了。好，那这外圈这个呢？大家可以这样的逐个的把它这样的处理一下就可以了。好，那对于这种散出操作，我们就讲到这。

好，那么接下来呢，我们啊来进行连线，呃，连线的话，这个三角跟电阻这边要接，然后一角跟一角这边要接，对不对？走向命令按哪一个呢？按这里快捷键是 w， 这里呢有一个连线的命令， 我们把光标放在这个位置的，你就可以看得到了，或者是你用这个在太阳里面有个放置啊，放置走线， 就这一个图标，就这个图标，你把光标放在这个地方，他就会提示这个命令是什么作用，看到没有？放置连线， 我们单击他接下来就可以连线了，点一下，记得他这个洋气叫广角，不是有个西宽吗？对吧？你一定要点到这个西宽点，他看没拉出来，然后 他要跟二脚这边来连接，也是一样，要拉到这个膝关这里来，然后在膝要拐弯的地方啊，你可以拉下来一点点，没关系，点一下鼠标左键，然后再拉过来，再点一下鼠标左键，再拉上来，好， 然后他还是处于连线的命令连线的状态，你要退出的话，就按 yes c， 这样退出这个当前命令，你的光标就可以随意动了，假如你没随意动的话， 没有取消的话，你看你这样一移的话，他的界面会跑偏了，知道没有？所以你可以啊，拉完了之后，按一时间退出或是按 w 退出 w， w 是开始连线，再按也是 w 的，就取消连线啊，所以这个也是一样，我们一脚要连，我就可以自己按快捷键 w 了，然后点一下，再点他好， 然后再继续再点他，再点他好，退出，按 w 或者按月十七，这样好了，连好了 好，然后这一端也要接吗？对不对？我们看一下这一端啊，这一端电容这里啊有一个是接到一个电源符号，一个是接地符号，那么我们在这里就要接一个电源符号，这边要接一个接地符号。那电源符号，接地符号呢？在哪里呢？ 你注意看啊，这里呢就是接地符号，这一个就是电源符号，好单击他这里呢有很多电源符号和接地符号供我们选择，好，比如说圆形的，好 这两个啊，这个 c 宝了，这个是什么？就是说明你用的他的库里面的这个风装叫什么名字啊？叫微兮兮的，就 这长这样的。然后下面的内蒙呢，就是你分配了封装名，不是分配的网络名。你这是 vsys 吗？所以这里要改一下 vsys， ok， 然后在这里放置啊，放在这里好，放好了， 右键结束。一定要记得哈，你每做一个动作，如果你不想再往下做的时候，一定要右键结束，那接下来要连线对不对？按 w 点他这个膝宽再连过来，好，再马上右键结束。接好了一个 电源符号了，所以这里呢很多人会搞错，特别是刚开始画眼图，经常把这种电源符号变看成测试点，或者是把测试点看成是电源符号啊，这种是最容易搞错了，所以说你们 看图的时候要注意一下，然后这边要接地，那我们单击这个接地符号，然后找到一个接地符号，比如就是他了，所以名字叫尖地，那我们就叫尖地了， ok， 然后你看他不是要转过来吗？嗯， 转不了，按啊按啊，看没转的了啊，然后发这里，然后马上要退出，按夜时期限退出，然后按 w 连线接上去， w 退出好了， 电源符号，接地符号全部都接好了。那假如呢？他这里还要接出气哈，假如还要接到其他地方去，接到另外一页，那你就交夜间连接服务。如果在同一页里面接的话，比如说是一个死能信号，那你在这里就加上一个一 n 就好了。这里啊，假如你要接出去 接到，比如下面的 ic 跟下面 ic 要相连的话，你可以放一个网络名，下面也放一个网络名就可以了。如果接到另外一页的话，就要加一点连接符哈。这个我们啊，这个案例没有，我们就不讲他了啊，这样就完事了。然后这里二角也是接地，看到没，二角也接地， 所以呢，我就可以复制粘贴，复制的时候注意一下哈，如果你只是复制这个符号， 复制粘贴看到没有，他就符号，他不是还带有一截像像吗？所以呢，我就可以一起复制宽一下，看吧，像和这个符号一起复制，然后 ctrl c， 然后在这里 ctrl v， 拿来对准呢，对准的时候一定要对准这个 c 宽，好 搞定。这边也是一样啊，然后这几个也是要接地的， 我也是粘贴，粘贴之后转一下看吧。转好了之后呢，你可以继续复制粘贴了啊。我现在移动他移动他们，我移动他想要对位他，他不让我接上去，知道没有， 他不让我接，那我就算了呗，我就复制粘贴，你复制粘贴他就可以让你粘上去，你移动过去，他就不让你乱接。 所以说我这里就采用的是复制粘贴，这样就不容易出错。好了，这个不要了，就可以删掉了，想弄他就按 delete， 这样就可以把它删掉了。好，然后这这里呢是查了输出，那我们接下来继续接按 w 连线好了， 继续连他啊，继续连他，然后这输出吗？啊？输出呢？这里也有一个电源符号哈，我们看一下这个图纸是不是 接下来了这一个。是啊，这里还有一个正式啊， v 三三 wifi 的这个电影。好，那接下来我们在这里也加一个。 好，这个时候我也不想加，我怎么办呢？我复制粘贴，复制，然后粘贴过来，然后我先把名字改好了再粘贴过去，这是一个绘图习惯， 大家呢之所以老是发育的低节问题就是没有一个很好的习惯，很多同学呢是直接把他想中啊，复制拿着直接粘贴过去了啊，粘贴过去之 忘记忘记改怎么办？叔叔和叔叔短路了知道吗？我呢是把他粘贴过来之后先改好名字，确定好没问题之后呢，再把它重新再复制粘贴过来 好了，这样就不会错了。我是确保没问题之后才把它放上去啊，你们千万不要直接随便捏，捏完了之后啊，有时候忘记改了，经常会有的事情 啊，所以说大家习惯很重要哈。好了这个符号就改好了，然后我们看看他有没有什么网络名啊？这里没有， 只是下面这里有网络名哈，网络名下面的听见我就不放了哈，下面这个因为这个天线坐着啊，我没有把它做出来啊，你们自己做一下。然后呢？这个符号看到没？这个，这个是网，这个叫叫网络标 签哈，网络标号。网络标号怎么标呢？就是这里这个是放置网络标号，单击他输入你的名字，比如说我这里是一个有一个死人信号了，要接出去的。好，那我就点中他放一个网络标号在这里， 相同的网络标签呢，他就表示要先连接的。嗯，好，那接下来再给大家讲一下夜间连接服，夜间连接服就是这一个命令， pot 端口，放置端口，选中他，你看这是很多端口 啊，没有那种三角形的哈，有这种那也是可以用啊，没有那一种的话，你就用这种也是可以用啊。啊，不一定一定要三角形吗？你用这种也可以啊，比如说这里要接触器， 那我们放一个夜间连接服结束看吧，你用这种夜间连接服也是可以用。然后你这里不是三角形吗？这里看没，这里有三角形吗？啊？他只是一个符号不一样而已啊，都能用。如果你一定要三角形怎么办？ 假如你一定要用这个三角形啊，那库里面你这里加进来的时候没有，你就要去加载你的库，再加载。好，那还有一个正更简单的方法。那我这一份没有啊，那我另外一份图纸有啊，那我就去打开它， 我打开另外一份图纸看，没有在这里复制粘贴，行了吧？所以我在这里面啊，找到这个符号，我们打开，你看吧，这里不是有符号 号码哈，有进有出哈，我们看一下啊，我看我们就把这符号复制过去呗。 啊，这里没有，这里只有出气的，没有进来的，我们重新再打开一页，在这里面点他，然后选中这个。好，这里有了，有进有出。好，我们就选中他， 这是出气的，这是进来的，看到没？一个进一个出啊，那我们就一进，一出的话，那就好办了，我们就复制这里就好了， 看吧，这是一个进来这是一个出气的，这边是一个进来的啊，我们我们为的是这个符号，你就 ctrl c， 然后呢回到你的这一份原理图里面来，然后 ctrlv， 看吧，来了看吧， 所以有时候呢，我们就去参考版里面去提取一个出来，这个就可以删掉了。不要了，我们要他看吧，要他，那我你在这里粘贴过来的话，他就不让你连的看吧，有感叹号，那怎么办呢？你就复制就好了，复制粘贴好 放过来好了，然后把它连上，他叫伊恩的哈，你的名字就改一下，改成伊恩 好，然后前面的十三什么意思呢？就是代表这个网络跟第十三页有连接，知道没有？你现在不需要的话就直接把它删掉就行了 啊，不需要就直接把他删了，删不掉你别管他了，就找一个，找一个角落给他放着啊，找一个放垃圾桶里面去啊，这东西又又不需要了。 好，那这里就不用了，他两个是一样的啊，有一点点音符就不用放这个网络标签了啊，有了，那另外一个端也是一样的啊，你需要就去里面去复制就可以了。 所以呢，接下来大家画眼图，你需要什么符号，需要什么端口，需要什么器件，你找不到了，找我就可以了， 哪怕大家以后去工作中也是一样的嘛，比如说你要画一个 hdmi 坐着， 你再说一下就可以了，直接发给你了啊，要一个什么 ic， 只要我们用过的，那就直接给你就可以了，给你现成的眼里涂红妆，现成的 pp 红妆你直接提起就可以了啊？就不用自己去画，明白没有？

看电视软件是业界很流行的一款 eta 工具，它主要有原理图设计、 pcd 设计、封装设计、芯片设计、仿真设计等多个程序组件。 打开 pcd 设计组件， pcp id 特工作界面分为标题栏、菜单栏、工具栏设计窗口命令窗口状态栏。 设计时需要掌握 op 线时放映的位置比例体三个设计面板的灵活应用。 op 形成面板是进行某个操作的参数。设置放映的面板是用来选择操作对象。位置比例体面板是用来控制电阶层对向的显示与隐藏。 logo 的操作习惯是，比如走线操作，首先执行走线命令，在 op 镜子面板设置走线参数，比如成对、过孔、线宽、推挤方式等。在饭的面板选择走线的操作对象，比如焊盘、过孔等，设置好后就可以在设计窗口进行走线了。

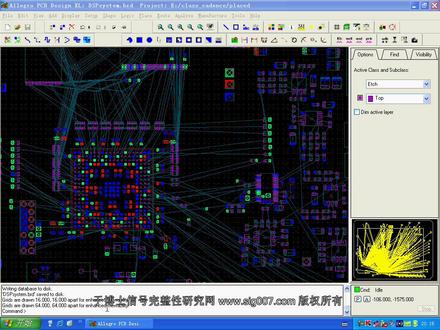

哈喽，大家好，我是逆天 pcb 论坛管理员老吴，今天给大家讲一个比较冷门的一个知识， 这个知识呢一般来说只有画一些那个大型的板子，就是走线规模比较多的这种板子，或者就是说有画过那个高密度的多层板子的人就会知道这个东西的一个好用， 一般人来说可能就压根就不知道这个东西，或者就是说没有用过这个东西啊，因为这个功能呢用的比较少，就是我们这个 cadens aligo 的一个叠成优先级这个显示的一个问题， 这个叠成优先级呢，我们像平时的话我们画板，比如像来说我们现在这个大家注意看我现在这个板子的这个叠成哈， 我现在这个板子呢，顶层是红色的，中间第三第四层分别是这个绿色和这个呃，比较亮的，这个有点浅蓝，底层是一个蓝色哈，我们在这里面我这个颜色呢已经打到一个比较亮的一个模式，我们可以从这里面看下去哈， 正常我们画板的话，我们正常画板的话在这里面呢，我们顶层下去，顶层我们当前这里面是在顶层，顶层下去的话，我们看到的线应该马上第三层啊，因为第二层是关闭的，第三层是绿色的， 但是现在呢，我看到的是底层的线，也就说我们先首先顶层的线红色的压着底层的线，底层的线呢，压着第三层的这个线，这是 怎么来的呢？这就是我们这个叠成优先集。像这个一般来说，我们在有的时候我们画一些复杂的板子，我们就会启用这个复杂的板子，什么情况下我们会启用呢？就是我们布线的时候， 我们需要这个大量的布线，比如上来说大量的布线要从这个顶层切换到切换到底层的情况下， 我们会把这个底层的这个这个显示的一个优先级的话，让他那个提前到第二个叠成， 就是我们在顶层走线的时候看下去马上是底层的，不，不是说那个第三和第四，所以这个呢是为了让我们更方便的观察我们这个呃，切换下去，或者就是可可以快速的选中这个底层的这个 走线不会被那个第三或者第四层给他覆盖着。因为有一些高密度的板子的话，我们比如上来说你这里面走线比较多，我 我想要选这个底层的，现在分分钟会被中间的很多个叠成给他先挡住了，我们不容易选这个是会降低我们这个效率的， 所以这里面呢，我们会涉及到一个叠成优先级，所以说这个功能呢，可能很多人画板是不知道这个功能，因为这个功能只有在画一些大型的线路比较多的和高密度的很多层的这种板子的工程师呢就会用这个功能了， 所以没有用过这个功能的话，大部分情况下呢，可以说没有怎么画个复杂的板这个功能呢，我们在这呢就是这个地方 啊，从这个第四 play 这里面有个叠成优先级，这个第二个，呃，我这里面呢，原来我是把底层翻上来了，所以在这个地方呢，我们从顶层看下去是，呃，刚刚的，刚刚的这边哈，就是说我们在这里面顶层看下去是因为 是这个顶层压底层，底层的话马上压着第三和第四层，呃，这个地方如果删掉了这个呢？那我们就会 恢复到底层，跑到最下面了哈，这个时候你能看到马上的话，就是我们在这里第一个是顶层优先，第二个就是我们这个第三层就根据这个叠成了一个顺序了，就是叠成了一个顺序来了，呃，也就是说在这里面这个绿色的 先压着这个比较白色的一点，这个哈绿色的压着白色，白色的这个比较白，白青一点的那个压着这个蓝色的，这个是正常的一个显示。如果就是说你要以哪一个层提到前面来的话，你就可以切换这个，在这里面只要添加就可以了。 添加的一个方式呢，相当来说我们如果要把这个把这个比较白的提到这个绿色的这个前面的话，那你就， 呃，假设你现在画板的话，你很大量的线是要跟这个第四层进行一个交互的，就是说从顶层跟第四层交互的话，那我们可以把第四层提前 给大家勾选上，把第四层选过来这里面呢应用一下这个第四层，马上的话就是现在我们这个第四层是压 第三层绿色的了，从这里面看下去，我们第四层就优先的显示在上面，呃，当然这里面还可以排序哈，就是说我们在很多的板子里面，你可以这里面添加添加好几个层，比如上来说 我想要这个先显示第四层，然后显示第六层，最后再显示第三层，那你就可以这个时候把第六层给他搞过来， 第六层搞过来的话，这个时候呢我们就会能看到在这里面呢，我们第一个顶层红色在最上面啊，然后呢就到这个 比较亮白的这个颜色，最后，然后呢到这个蓝色，蓝色是底层的哈，最后才是显示这个绿色，绿色在最下面， 像这个这个是一个小细节的一个东西，但是这个小细节的东西呢，在我们一般的板子里面，他是没有什么 太好的一个用处啊，只有在那个多层板，高密度的一些复杂的走向很多的板子，我们这个把它要调一下，这个优先级的这个叠成的话，我们从这个视觉， 呃，眼睛观看舒服一点。这个还有就是平时我们选择这个线的时候，他会快一点，因为这个线那些在 在同样这种情况下，我们想要选第四层，他这个第四层在比较上面会比较快。你如果就是说第三层在上面，我们从这种位置单击下去，你很容易单击到第三层，这个就效率会低，所以这个往往的话复杂的板子 大家可以启用这个功能。 ok， 我们这个小节这个技巧就到这。呃，更多那个技巧的话请关注我，必赞或者抖音或者头条， 平时呢可以登录逆天 pcb 论坛，谢谢，再见。拜拜。

大家好，上一讲呢，我们把原理图中所有原件的 fute pro 的信息都添加好了。嗯，那么这一讲呢，我们就来看一下对于原理图中最重要的一个操作，也就是怎么样去来生成网表。 那么我们画原理图，实际上啊，它有原理图的作用，其实就是两个。第一个就是以图形的方式来 给这个工程，整个工程团队中啊，其他的人或者给自己为了方便查看，方便管理。那么另一个是说从技术来说，最重要的就是这个网表。那么原理图实际上最重要的就是这张网表。 好，在做这个生成秒秒之前呢，我们要做几要做几步？先打开这个工程， 那么你在生成网表之前呢？嗯，大家第一步首先要检查一下，就是说你这个原理图逻辑功能是否正确，嗯，各个部分的电体连接是否正确。 所以说对于这个整个工程要进行一个通篇的检查。好这些如果说你检查过了都没有任何问题的话。好，那这个时候呢，进行第二步，要重新的对整个工程进行重新锁引编号 怎么做呢？选中点 dsn 文件，然后选择 toss and note it。 好，这个时候就是说这个里面呢有这样几个选 像我们呃，因为前面因为这个我们在画云里图的时候可能已经生成过几次了，但是呢，如果说你对云里图进行了编辑，可能有一些个他的，所以编号 就是已经改变了。这个时候我们在画在生成网表之前，要对他重新的进行排列一次，这样的话比较安全。这个时候呢，大家就选择 在 action 这块选择 reset part reference to 这个问号，也就是说把所有以前已经编好的那个编号全给它取消掉。上面这个 scope 是选择这整个工程整个设计 好。那这个呢，其他的我们就默认就可以了。选择确定好 ok 啊，这个啊弹出，因为弹出这个对话框啊。这个如果说大家以前没有生成网表的话，他是不会出来我。这个呢，我以前已经生成过网表了，他会弹出一个警告对话框，他说可能会改变你的网表， 或者可能会跟以前生成网秒不一致啊，这都是正常的。好，这个时候大家看一下啊，现在所有的燕蓉啊，或者说各个原件呢，他这个所有编号就都没了。这个时候我们重新的来统一的给他进行编号。 tooth unaltate。 然后这个编号的范围选择整个工程文件，然后这个里面 action action 呢，选择就是无条件的，所以更新 unconditional， 然后 像这个啊 mod。 像这个呢，你就是选择默认的就可以了，系统会自动的根据你原理图的情况给你推荐一个这个默认就可以了。然后下面这个呢，下面这个 这个选项就是很多铁的 spm page other。 那这个是什么意思呢？如果说你勾选了这个第一个的话，他编号呢？就是按照你原理图页变的顺序 跟你来进行编号。比如说比如说你第一页这个，他是从一二三四开始，然后第二页呢，接着第一页往下继续进行编号。 这个呢，第一个选项就是这个意思。那么那个后面还有一个选项啊，这个选项他是根据什么呢？他是根据你这个胎头里面那个编号 来选红，把它取消看一下啊。第二个那个呢，他是根据这个嗯，这个抬头里面像这个第几页，这个里头如果说你自己已经给他修改了，比如说我不是按照这个顺序来的，那么你自己给他修改一个顺序。 好，那在这个里面你如果你选中这个，他就会按照你所设定好的页面的顺序来进行顺序的进行编号。好。这个东西我们没有必要搞得这么复杂。 这个嗯，这个推荐大家就是用这个默认的就可以了。好。这些选项都设置好之后啊，这个是按肯定是 no， 这个选项都设置好之后，确定 好。那整个整个工程呢，我们就对他进行重新的进行了所有编号。 好，那这个编号做完了之后，第三步，你要对这个整个工程进行通篇的一个 d rc 的检查， 选择 tools 点单入 check 好。这个时候呢，呃，就是下面这个 report。 这些呢，基本上都会选上这个，根据你自己的需要啊。还有一有一点大家注意就是 check s t， d t， 这个这个兼 荣幸啊。这个大家就不要选了，因为他这个就是涉及到一些管缴芯片，管缴命名的一些问题， 这个没有必要像其他的大家都可以选上。那么最后这个呢，就是说给你报告你所有用到的这个 nat 名称。这个大家也就是说可选可不选，看自己的习惯。 好，那这个时候呢，大家看一下有其他的几个。这个 scar 就是选择检查整个设计文件，那么这个 mar 的就是推荐的就可以了。 好，那这个 action 这个有两个选项，第一个选项就是进行检查，第二个选项我给他选一下，大家看一下，如果说你以前进行过 d r c 检查，并且出现过这种 d r c 的标记，那么你这个时候你用这种点击他的话， 就是说把以前工程中出现的 d r c 的那个标记全给他全部删除，那就用这个选项。好。现在我们是在做这个 d r c 检查，说选第一个好，确定 这个没有弹出对话框，就说明我们这个 d r c 检查通过了。 大家可以在这个赛神 love 在这个里面来看一下。好，这就是他的那个进行 drc 检查的时候的一些信息。嗯，这个里面呢就是没有错误信息。 好，这个里面呢就是这个电源部分的，因为这个整个电源 的话他是没有，如果说你这个电源等级标错了的话，他是不会 dic 不会报错的。在这个里面大家可以看到这个 啊，这个里面多出一个这个 t i b 这个，这个是什么意思啊？啊，这个就是无所谓的。嗯，这个是属于稳压稳压芯片那个有一个就是稳压芯片的大头啊， 我在这个里面我没有对他没有给他接任何网络，所以说我没有对这个电源的银角进行复职，那么这个是我特意这样做的。所以说这个呢，呃，对于整个工程是没有影响的。 那么这个大家在自己画图的时候啊，就是对于工程里面你各个原件怎么处理的，你自己要有一个很清晰 的印，很清晰的一个印象，如果说你自己你记住了这些，他就不会就不会错了哈，这个我们不管他。第二 c 检查之后， 那么剩下的我们就要生成这个 net list。 好，同样选中点 dsn 文件 tooth， 然后 create net list。 这个时候默认的就是选中生成 pcb editor， 选生成这种类型的。那么呢，这个里面有一些个默认的选项。好。呃，因为我这个这部教程呢，就是说用 o r、 c、 d 开不出 c、 n、 s 和这个开，单是那个 alec row， 它俩配合着来画原理图。所以说呢，这个里面我就用这个墨 默认的就可以了。好，这个开 nc 软件里面呢，他都给你设置好了，就是创建 pcp 艾力特这种类型的 natalized。 然后呢，这个 natalize 的 field 呢，放在这个 alec row 里面。 然后呢，这个呢，那特利斯，它里面含有这种 pcp footprint 属性。好。嗯，这个时候呢，大家点击 ok， 那么就可以生成这个网表了。下面还有一个啊，就是呃， 像这个创建并且更新 pcb 爱丽丝这个电路板。那这个时候呢，我们这个电路板还没有做这个，大家就不要选了。大家看一下上面呢，比如说这个还有 你可以生成很多类型的网表，比如说你是在做芯片的逻辑设计，你可以生成 vr love 形式的 vs d、 l 的。像什么？呃，像这个里面还有类奥特，类奥特。这个呢，是 o r、 c、 d 自己的，还有 space 模型， p space 模型。 还有这种，嗯， e、 d i、 f 的这种。这种的，他就可以生成很多种类型的网表。所以说这就是为什么有很多人都用这个 o r c、 d 来进行原理图设计的一个原因，他支持的网表非常的多。 好。这个呢，我们就用默认的这个 pcp 艾特这种类型的选择确定。 ok。 这个出现这个对话框是因为什么呢？我以前呢，这个这个工程呢，我 曾经生成过网表，那这个时候呢，他就要改变我原来那个网表，所以说他会弹出这样一个警告对话框。 好，现在呢，网表生成完了，大家可以看一下这个腮神。在这个里面生成网表的一些信息，他就会给你列出来， 比如说像这个这一这些呢，就是网表的一些文件，然后上面呢会有一些窝呢，窝呢是 经常会出现呢，就是说什么呢，比如说你这个封装那个名字特别长，他这个王苗里面那个命名规则呀，根据他的规则会把你这个文件的名，原件的名字写的非常的长， 那这个时候他会自动的去给你进行删减，然后怎么样不让这些个名字重复， 他会自动来调整的，但是他调整了之后，他会给你一个蜗牛，这个无所谓的。好。那么这样呢，我们这个网表就生成结束了， 好保存工程啊。那特利斯的这个生成啊，对于整个工程来说可以说是最重要的一步。好，这个呢，就是说在你生成过程中，如果出现什么错误的话 啊，出现那种 ivo 信息的话，大家一定要返回到原理图中，仔细的去查找到底是什么原因。在这个生成网表的过程中，大家一定不要不要大意，因为这个对于你后面画 pcb 啊，呃，非常的重要，可能可能会影响到你以后整个电路板功能是否能够实现呢？ 所以说对这一步呢，大家就非常注意，也可以通过这个奈特利斯的生成来检查一下你这个原理途中是否会有一些其他的逻辑错误。好，那么今天这个呢？我们就讲到这，再见。

使用 ctrl 软件做设计呢，必须要设置他的环境变量，这样我们才能愉快的做设计。首先你需要有一个 pcbe 英文文件夹，该文件夹包含了设置快捷键的各种文件。将 pcbe 文件夹放置在计算机的任意路径下，一般我们习惯放在 c 盘，然后选中该文件右键属性，复制其路径信息， 点击计算机右键属性高级系统设置环境变量，找到用户变量的 home 变量，在其变量值的文本框中粘贴我们刚才复制的路径信息，点击确定环境变量就设置完成了。
