人防抗力片安装后实物现场图

哈喽大家好，我是工地水电明哥，一直有网友私信明哥呢，说这个抗力片到底是焊接在这个防护密闭套管之上还是怎么固定的，那么今天呢，明哥就和大家分享一下抗力片到底是怎么安装的， 我们一起来看一下依据。上个视频呢，明哥和大家分享了一下抗力片他厚度的选择和他的依据。今天呢明哥和大家分享一下抗力片他在套管上是怎么来安装的， 大家看一下这个大样图，这个呢是我们的一个穿墙的一个密闭套管，这是一个套管，中间 这个呢是我们的电缆，然后大家可以忽略到这一部分，这是一个截取的一个 sea 部的节点，大家可以忽略掉，忽略掉呢他的秘密乐呢，为什么没有在墙体的中间，这只是选取了一个节点， 然后大家注意一下这个第七，第七条，第七条呢是一个固固定的一个螺杆， 固定的螺杆，然后呢他是规格呢是直径六毫米的，然后长度是五十五毫米，数量呢是两根，就是上面一根，下面一根， 然后它呢是焊接，在焊接在我们这个穿墙的密闭密闭防护套管 他的外侧的，他是焊接在这个套管的密外侧的，然后以后呢套管端部就是两个我们的抗力片， 我们来看一下这个抗力片它的结构图，大家看一下这就是它的结构图，两片 里侧一片，外侧一片，然后中间呢有个豁口，豁口他的开开的这个豁口这个宽度呢就是我们电缆，电缆他的外径他的宽度，然后电缆穿过以后， 电缆穿过以后，让我们用用这个密封填料，把这个套管 和这个电缆之间这个空隙填满，填充密实，保证呢不漏气。然后呢我们加我们的抗力片，加抗力片第一片呢假如说像这样第一片开口向左， 然后把它套到我们这个固定螺杆上，套到我们的固定螺杆上，然后我们再装第二片， 再装第二片，第二片呢就反过来了，是开口向右，抗力片开口向右，然后慢慢的慢慢的这样把它给移动，移动到我们这个套管的端部， 然后呢用我们的螺丝，六个的螺母，六个的螺母加我们的电圈加我们的电圈，这个电圈呢是平电和弹电都要有的， 平电和弹电有一个防松的措施，让他都要有的，然后把它紧箍住就可以了。这个呢就是抗力片他的安装的一个方法， 这个在安装的时候呢一定要保证就是这个套管端部，套管的端部它是平齐的， 它是平齐的，它和我们的坑粒片呢是吻合的，是密闭的，是不能漏气的， 是不能漏气的，因为他这个密闭防护套管经过的部位基本上都是我们的防毒通道，在防毒通道呢他还有一个气密性的要求，就是人防通风里面对这个防毒通道他有一个气密性的要求， 它必须是密封的，所以防堵通道呢也不允许走任何的管道，或者有任何的这个洞口，然后保证呢我们防堵通道的密闭性，这个呢就是它的目的。 好，今天呢明哥就和大家分享到这，如果大家喜欢明哥的视频，欢迎大家点赞、关注和转发，我们明天晚上再见，拜拜。

这个叫做抗力片，通常用在人防电器套管上穿线。做法一和二或和五长。五级以上的人防工程常见尺寸为四十、五十、八十，一般成对使用。 安装时将螺刷焊在管子上，装上抗力片，电缆从中间穿过，内部用油麻丝和密封填料填充。单侧冲击波，单侧加抗力片，双侧冲击波，双侧加抗力片。

大家好，今天为大家分享的是加工制作密闭穿墙短管不能低于规范要求。水电安装工程是依照平面图纸和图纸设计说明以及设计说明所指定的图集来施工完成的， 当图纸没有设计要求时，水电安装工程施工不能低于国家规范。首先呢，让我们来了解一条规范，规范中讲到，密闭穿墙短管伸出墙面的长度应符合下列规定， 一、电缆电线穿墙短管，意为三十至五十毫米。二、积水排水穿墙短管应大于四十毫米。三、同盟穿墙短管应大于一百毫米。最后让我们来说一下本条规范的关键词， 意是有选择性的，硬是必须的。关注我，与你分享更多的干货。

一、根据零七、 f d 零二防空地下室电器套管图集，穿墙管应采用壁厚不小于二点五毫米的热镀锌钢管，密闭类应采用三到十个厚的热镀锌钢板，常见厚度为五点五毫米。二、穿墙管密闭类做法， a 型一根管、 b 型两根管、 c 型三根管、 d 型四根管、 e 型六根管。管子外侧锯板边均为一百毫米。三、平时不穿线时双丝加帽或管布管堵穿线。做法一，单侧加抗力片抵御单向冲击波 穿线。做法二，双侧加抗力片，抵御双向冲击波穿线。做法三，不加抗力片，内部填充油麻丝，外部用环氧树脂封堵。四、抗力片一般长队使用，是否使用抗力片需要看人房等级。

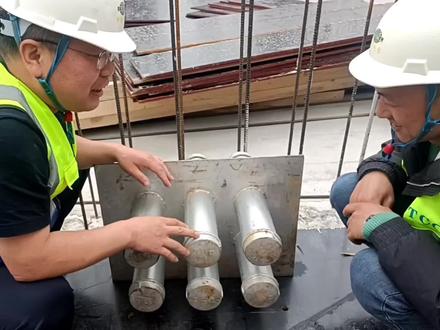

这呢就是我们安装专业的这个电器的穿墙预留套管，你看这个一二三四五六， 那个一般的设计就是低音五零的就可以规范，要求呢就是六根五零的，或者说六根八零。然后呢就是后期就是人防区，人防区战士的时候，需要那个增加那个临时电源的时候，就把那个盖子打开，然后串电了，用的这个套子 电缆，电力电缆或者弱电，这个电缆提供了一个通道，它这个它这个作用就主要是这个 这个后期穿完电缆以后，在这个部位他需要需要做一个什么东西，需要做一个抗力片，抗力片呢是两式，两 两片，这个两片这个这个钢板，然后在钢板上呢拍一拍一个这个 原草电缆是多大的？这个草这个草这个这个这个这个直径，这是多大的？以后呢焊到的这焊一个，焊一个硫酸，这呢焊一个不小于六的硫酸， 然后把第一片上立片呢焊到这个端端口，电缆呢从这然后插到这以后，电缆呢刚好卡住他第二片呢在对上的再焊到这，然后拿螺丝把第二片拧上去，里面的做松紧， 这个呢就是这个电机穿墙效果。他这个抗力片为什么就是说现在，为什么我们预留的时候呢？这个对这个管道这个定制一定要求， 他这个要求呢就是说这个抗力片和这个抗力时间还有空间有一个操作的空间，他不同的恢复他这个距离是不一样的，他是这样的。

h f m 幺零二零代表什么？什么是钢筋混凝土单山防护密闭门与密闭门。此类门的特点是门扇为钢筋混凝土结构，具有固定门槛 密闭措施，采用嵌压梯形海绵胶条密封形式，密闭性能可靠，使用维护方便，但门扇质量较重。

哈喽，大家好，我是工地水电明哥，好多网友呢，私信明哥说这个人防区域防护密闭套罐和这个密闭套罐它有什么区别呢？其实这个问题呢也非常简单，就是它安装的部位不对， 防护密闭套管呢，他安装的部位呢是在人防区最外侧那个凌空墙，或者说防毒通道最外侧那道墙上，然后密闭套管呢，他是在 退一，退一步讲就是第二道墙，假如你像防毒区域啊，第二道墙那个部位安装的是防呃安装的是密闭套管，就是第一道墙是安装的防护密闭套管，第二道墙 安装的是这个密闭图案，主要起密封、密封作用的防化等等。然后他俩区别呢？主要区别在哪呢？就是区别在这个人房设计的这个防护等级不同， 然后呢他这个呃结构不一样，防护密闭套管比这个密闭套管多了一个什么够劲呢？多了一个这个呃抗鳞片， 有的呢设计的是装一个抗力片，有的呢是在两侧都要安装抗力片，这个就要根据 就是你的项目他设计的这个防护等级，防和等级，或者说防化等级，就是人防的这个等级，来这个按 要求设置这个抗力片，具体抗力片应该怎么设置呢？我们来看一下这个规范的要求， 这个呢是现行的这个人房施工这个图集，我们来看一下这边这个这一部分是这个防护密闭套管它的示意图， 然后右侧这个图片呢是抗力片的他这个节点，下面这一部分呢，是这个抗力片他的一些要求。我们先来看一下第一部分，这个穿 翻墙管防护密闭示意图，大家看一下这个部位，这个套管长度就等于是墙体的 厚度，他等于是墙体的厚度，然后套管出墙的尺寸，套管出墙的长度等于是五十毫米。然后呢他大家看一下右侧这个区， 他这个部位安装的就是抗力片，然后呢他这个安装的方向或者部位呢？就是这个，就是这个冲击波方向，就是在防护区外侧，防护区外侧 等这个电缆，这个电缆呢不是平常安装的，他等于是暂时如果需要额外的增加增加这个临时电缆，然后他才开始安装这个， 这是一种情况，还有一种情况呢，就是我们平时的猎人，然后进入人房区以后，已经安装了这个部位呢，也是需要做这个抗力片的，也是需 需要做抗力片的，而且呢这个抗力片这个不适合这个套管防，不适合这个密闭套管是焊在一起的，他是通过螺栓的压接。我们来看一下右侧这个，大家看一下 这是右视图抗鳞片的制作，这是第二片，这是第一片，这是第一片，等于刚好是一个两两两个这个抗鳞片，他等于是通过螺栓六个的螺栓，然后呢 把它压接到一起，中间刚好留的这个孔径，这个孔径就这这个孔径， 这个孔径呢刚好等于是穿过这个套管的电了，它的外径外径 它是这样的，这个抗力片它的防护作用就是这样。然后还有一个呢，就是这个人防区域， 他主电源镜线的部位，就是那个在人房区域外侧那防爆波电缆井，那个部位也是需要安装这个抗力片的，但是呢抗力片安装的时机呢？不是说现在你施工的时候你需要安装 这个是不存在的，他是等于到这个零战转换器那个时候，然后开始对这个电器专业， 给排水专业等等相关的和这个人防区域有关的这个设施或者这个附件进行检查，然后才安装的这个东西。 所以说大家不用考虑说现在我用不用安装这个，这个现在不存在，不用的。然后下面这张表是保护管和抗力片的尺寸表，这边呢是管径四零的，五零的和八零的热度型钢管，这个呢 是规范要求的，要求的这个管径，然后呢常见的就这三种，然后壁后管、壁后外径等等，外径等等，这个呢大家按照这个做 和选择材料就可以了，按照违反要求做就可以了。右侧这张表 是这个防护密闭材料表，就是你完成这个抗力片，他这个防护密闭套管需要的材料，大家可以看一下，热度性高 钢管啊，要工程直径四零、五零、八零，这是常常用的，就这三种规格，长度呢按照这个需要确定，他为什么说长度按照需要确定呢？因为这个墙体的厚度不一样，你假如防这个核五级和四级， 他这个密闭呃防护墙呢，他的厚度是三百，如果说防护等级更高，他的墙体厚度呢可能更大，所以说他这个场 长度呢，就是按设计需要的尺寸就可以了。然后呢还有他的固定螺栓，就刚才说的这个用六个的镀锌螺栓就可以了，长度五十五毫米，然后复建 就是配套的附件那个螺母和这个电圈，平常电圈就可以。第三个呢就是我们说的这个我们的抗力片，它的厚度大家可以看一下，要求是热度性钢板，然后厚度是六毫米， 他需要的数量呢是两片，是两片，这就是完成这个防护密闭套管他所需要的材料，但是大家可以那个把这个抗力片呢，不用考虑他了解就可以了。好，这期呢明哥就和大家分享。 讲到这，下一期呢，明哥再和大家分享一下，就是什么部位的套管需要套丝，什么部位的套管不需要套丝。好，如果大家喜欢明哥的视频，欢迎大家点赞、关注和转发，我们明天晚上再见，拜拜。

今天带大家认识一下零七 f d 零二十九月穿线管单侧加抗裂片预埋套管， 这款套管用于防护密闭门煤矿墙上的电缆明线穿墙，也适用于其他位置电缆线穿越防护密闭墙抗裂片适用核五级、长五级及以上等级的人防工程。这里需要注意的是，铡装电缆穿密闭管时，不得剥去铡装。 当电缆穿越防爆波顶时，单侧需要设置这个抗力片。它的结构呢？其实很简单，它是由两根拴柱 加两个抗力片组成这个抗力片，然后安装在这个拴柱上，用固定螺丝管设计好。好了，今天我们的视频就到这里了，买套管选国旺，专业团队有保障，我们下个视频再见！
