正三通放样正确方法
正三通放样化法， 学会的老铁，请点亮小红心继续分享给大家吧！
粉丝33.8万获赞108.5万
相关视频
02:43查看AI文稿AI文稿一键正三通，首先画一直线一进管的大圆，然后再会出一进管的小圆， 圆心画一只线，然后向下做中心线的平行线， 然后进行加粗， 然后将小圆管进行六等分，以半径长度画弧， 一二三四五六七 别向下，哎向下， 然后把塔展开，首先画直线，然后进行等分， 一茬七中一份未长度解体十二等分， 然后截取 从一开始一的长度向上做直线，然后再以二点爬的长度挂线，再以三点爬的长度挂线，再以四点 划线，在于五点划线，在于六点划线。 分别将焦点各焦点进行连接 好，这就是朕的一进三冲。
397管铆老张（教培）
04:52

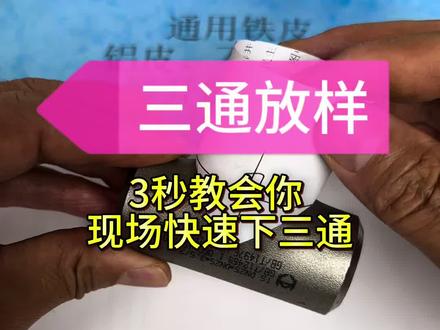

00:59查看AI文稿AI文稿三秒教会你现场快速下三通，现场做等静三通想严丝合缝？一个视频教你快速下料法。第一步，材料周长四等分标上四点幺点，四点幺点四。第二步，取半金画弧 在一点处连接半圆重合点， 最后用铁皮剪一剪，标准三通就出来了。你们现场下三通是怎么下的？师傅们评论区交流一下。
554武金匠.钣金放样

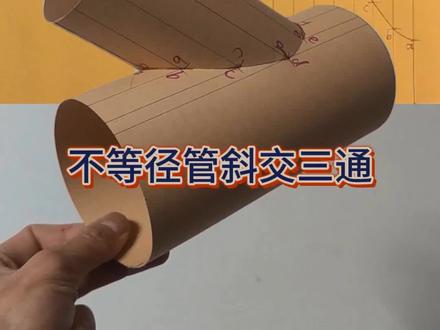

01:56查看AI文稿AI文稿像这样的不同直径圆管倾斜相交，如何去做展开？接下来手把手教给大家。首先按一比一的大小画出主四图，画出丝管倾斜角度、中心线量，取丝管长度尺寸，画出丝管接口位置， 以中心做半圆定十二等分，用等分点做出资管表面素线平行线画法可以参考我这个方法来保证绘质精度。接着需要利用左四图画出相关线，画出资管表面素线。在主管上的焦点 由左四图的焦点对应到左四图素线上产生焦点，这里标上相应的序号，方便后续大家理解。用光滑的曲线连接左四图各点，就是左四图相贯线。接下来做主管展台，计算周藏，画出整体轮廓。 截取左四图， a 一 撇到 d， 一 撇弧长对应到展开图上，并往下引垂线，截取左四图，相关点到端口的距离对应到展开图上，这里从 g 点往 a 点依次截取，要注意分清每个点对应的位置。 截取完了之后，用光滑的曲线连接各点，得到主管的展开图。只管的展开，按周长三点，一四乘以七四，截取线段，并对线段进行二等分、四等分，然后再十二等分， 以提高作图准确性。截取左四图，支管表面素线长度对应到展开图上，这里选择短边作为接口位置，从中间往两边依次截取，也要注意看清每条素线对应的位置。 截取完了之后，用光滑的曲线连接各点，得到支管的展开图。最后我们剪下来成型对接一下，一个主管一个支管，我们看接口位置还是比较满意的。关注我，学更多。
1793铆有易焊

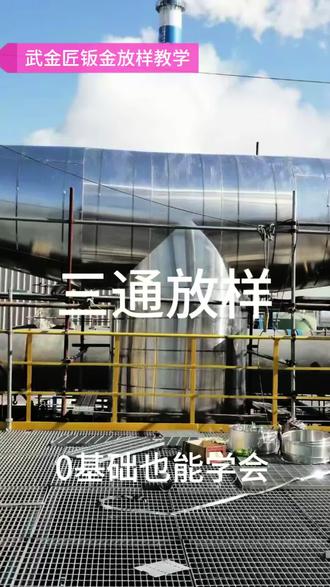

00:19查看AI文稿AI文稿三步搞定三通放样，了解这个秘诀，现场减三，恰到好处，严丝合缝。第一步，咱把周长平分四等分，取半径的长度，划半圆，划半圆连接和半圆上的重叠线。有什么疑问评论区留言。
303武金匠.钣金放样
02:04
04:58查看AI文稿AI文稿有了这个模具以后切割焊接马鞍口可就简单多了，再也不用来回划线计算了。将同等型号的模具包裹在圆管上，沿模具边缘划出切割线，将阴影部分切割掉，这样一个马鞍口就做好了，是不是很简单？二十到两百的各种型号都有，经常焊接铁管的一定要备一套， 十五秒告诉你如何快速制作马鞍口，就用这个画线辅助器，从大到小的管子都可以画，操作简单，画线精准，对出来的口严丝合缝。 焊管道遇到做马鞍口的活，再也不用计算了，就用这套马鞍口放样神器，从二零到二百的尺寸都有啊， 一共十来个，找到合适的尺寸，把铁管一裹，然后顺着这个画上印，画好之后咱们给它切割，完事就是这样的啊，放上去就严丝合缝，正好 马安口制作非常的标准，不需要你去计算，也不需要你有经验，就用这套马安口放样器啊，用的时候卷到管上，给他一画印就可以了。这一套十多个啊，大的小的都有啊，价格不贵， 焊工师傅们赶紧看过来。以后焊管道遇到做马鞍口的活，再也不用划线来回计算了，就用这套马鞍口放样神器，他从二十到二百的尺寸都有，找到相对应的尺寸，往铁管上一裹，沿模具边缘划上线，然后顺着线切割掉， 这样一个标准的马鞍口就做好了，放上去严丝合缝，经常干活的都可以备一套，使用非常方便。 走走走走走！
2可 宝
04:11查看AI文稿AI文稿探管道遇到做马鞍口的活，再也不用计算了，就用这套马鞍口放样神器，从二零到二百的尺寸都有啊，找到合适的尺寸，把铁管一裹，画上印，画好之后咱们给它切割，完事就是这样的啊，放上去就严丝合缝，正好 有了这个模具，制作马鞍口就是这么简单。以前我们做马鞍口都要计算划线，非常麻烦，现在用上这个模具就很方便，做出来的尺寸也很标准，模具从二十到二百的各种型号都有， 先将同等型号的模具包裹在圆管上，沿模具边缘画出切割线，将阴影部分切割掉，这样一个马鞍口就做好了。经常下料焊接管道的一定要备一套， 以后再想制作马鞍口啊，想像视频这样标准啊，岩石盒缝啊，可以整一套这样的马鞍口放样神器啊，大小型号都有啊！画好线，割下来之后啊，岩石盒缝焊接时啊，特别的方便省力。 经常焊接铁管的朋友看过来，一定要备上一套我们提供的二十至二百各种型号的模具。有了这款模具，切割焊接马鞍口就变得轻松简单了，无需再繁琐的来回划线计算， 只需把相同型号的模具套在圆管上，顺着模具边缘画出切割线，切出阴影部分，一个完美的马鞍口就完成，这样再去焊接就能做到严丝合缝。 以后再想制作马鞍口啊，想像视频这样标准啊，延时盒缝啊，可以整一套这样的马鞍口放样神器啊，大小型号都有啊！画好线割下来之后啊，延时盒缝焊接时啊，特别的方便省力， 管道马鞍口对接老师傅都不愿告诉你的秘密，用这种马鞍口模具画线制作特别方便，省时省力，找到相对应的管子型号模具，这样包裹在管道口，沿着弧线边缘画出尺寸，切除掉多余的部分，你看就连我这二把刀都能制作的，非常标准。 有了这个模具以后，切割焊接马鞍口可就简单多了。将同等型号的模具包裹在圆管上，沿模具边缘画出切割线， 将阴影部分切割掉，这样一个马鞍口就做好了。是不是很简单，二十到两百的各种型号都有，经常焊接铁管的一定要备一下，遇到遇到做马鞍口的活，再也不用计算了，就用这套马鞍口放样神器，从二零到二百的尺寸都有啊，找到合适的尺寸，把铁管一裹， 画上印，画好之后咱们给它切割，完事就是这样的啊，放上去就严丝合缝，正好有了这个模具，制作马鞍口就是这么简单。以前我们做马鞍口都要计算画线，非常麻烦，现在用上这个模具就很方便，做出来的尺寸也很标准，模具从二十到二百的各种型号都有， 先将同等型号的模具包裹在圆管上，沿模具边缘画出切割线，将阴影部分切割掉，这样一个马鞍口就做好了。经常下料焊接管道的一定要备一套， 以后再想制作马鞍口啊，想像视频这样标准啊，岩石盒缝啊，可以整一套这样的马鞍口放样神器啊，大小型号都有啊，画好线割下来之后啊，岩石盒缝焊接时啊，特别的方便省力， 经常焊接铁管的朋友看过来，一定要备上一套我们提供的二十至二百各种型号的模具，有了这款模具，切割焊接马鞍口就变得轻松简单了，无需再繁琐的来回划线计算， 只需把相同型号的模具套在圆管上，顺着模具边缘画出切割线，切出阴影部分，一个完美的马鞍口就完成，这样再去焊接就能做到严丝合缝。 以后再想制作马鞍口啊，想像视频这样标准啊，严实合缝啊，可以整一套这样的马鞍口放样神器啊，大小型号都有啊，画好线割下来之后啊，严实合缝，焊接时啊特别的方便省力， 管道马鞍口对接老师傅都不愿告诉你的秘密，用这种马鞍口模具画线制作特别方便，省时省力。找到相对应的管子型号模具，这样包裹在管道口，沿着弧线边缘画出尺寸，切除掉多余的部分，你看，就连我这二把刀都能制作的非常标准。 有了这个模具以后切割焊接马鞍口可就简单多了，再也不用来回划线计算了。将同等型号的模具包裹在圆管上，沿模具边缘画出切割线，将阴影部分切割掉，这样一个马鞍口就做好了，是不是很简单，二十到两百的各种型号都有，经常焊接铁管的一定要备一套！

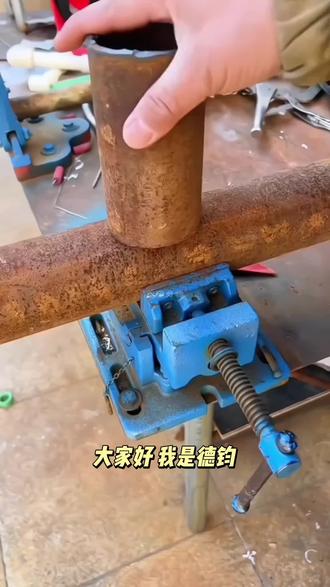

00:37查看AI文稿AI文稿大家好，我是德军，今天给大家分享一个圆管马鞍口对接直管，还有圆管与直管的鞋厂三通的放样方法，以及制作放样的模具和画线的尺寸， 有需要的朋友可以点赞收藏一下，以免以后用的时候找不到我。 我会持续更新一些水电工的一场工作技巧，感谢大家的关注和支持。
00:45查看AI文稿AI文稿师傅们，当今三通方样新手小白也能学，记住这三点就行。第一步，根据半精华，半圆做半圆的三等分，并做垂直线标记上三点二点幺点零，关键是求三个数的高度，这个公式要记好， 零到一等于一的高，零到二等于二的高，零到三等于三的高。放养技巧也看好，把周长平分十二等分，标记上对应的数据 链接个点，三通就下好了。这招实用技巧你学会了吗？
129武金匠.钣金放样
01:00查看AI文稿AI文稿今天我们来看看桥架三通如何简单快速学会画线方法。这里是一个二百乘一百桥架，我们来做一个正三通。首先我们来看看中间两百为桥架底宽，两边分别为五十，然后取一个五十高度画两条斜线延长线， 图中红色部分需要全部切掉，然后掰开敲屏就可以了。接下来我们来看看副桥架如何划线，桥架前面留三到五公分，舌头固定螺丝即可，后面留七十一为主桥架斜边距， 刚才我们主桥架留了一个底和高为五十的三角形，我们这里斜边距离就是用五十乘一点四一四约等于七十一毫米，我们切割掰开看一下。最后我们组装成品看看效果，你学会了吗？记得学会举一反三都可以试用。
243桥架砖家（桥架弯头制作）
04:31查看AI文稿AI文稿终于发明出来了，以后切个马鞍口就方便多了！这是一套马鞍口放样神器，大小管道尺寸都有。找到与管件相对应的模板，然后把模板包裹到管上，顺着模板画上线，然后切割下来，放上去严丝合缝，非常漂亮。 圆轨道遇到马杆口不好计算，我们就用这套马杆口放样模板，配套二十到两百规格的大小模板， 找到对应大小规格的模板，将圆管缠上一圈，再沿着模板弧线划线，大小规格圆管都这样划线，操作轻轻松松的。最后将多余的切割下来，再放在圆管上焊接，标标准准的，非常的方便。终于发明出来了，以后切个马杆口就方便多了！ 这是一套马鞍口放样神器，大小管道尺寸都有，找到与管件相对应的模板，然后把模板包裹到管上，顺着模板画上线，然后切割下来，放上去严丝合缝，非常漂亮。 连接圆管道遇到马鞍口不好计算，我们就用这套马鞍口放样模板，配套二十到两百规格的模板，找到对应大小规格的模板，将圆管缠上一圈，再沿着模板弧线画线， 大小规格圆管都这样划线，操作轻轻松松的。最后将多余的切割下来，再放在圆管上焊接，标标准准的，非常的方便。 连接圆管道遇到马杆口不好计算，我们就用这套马杆口放样模板，配套二十到两百规格的大小模板， 找到对应大小规格的模板，将圆管缠上一圈，再沿着模板弧线画线，大小规格圆管都这样画线，操作轻轻松松的。最后将多余的切割下来，再放在圆管上焊接，标标准准的，非常的方便，终于发明出来了，以后切个满口就方便多了。 这是一套马鞍口放样神器，大小、管道尺寸都有，找到与管件相对应的模板，然后把模板包裹到管上，顺着模板画上线，然后切割下来，放上去严丝合缝，非常漂亮。 焊接圆轨道遇到马杆口不好计算，我们就用这套马杆口放样模板 配套二十到两百规格的大小模板，找到对应大小规格的模板，将圆管缠上一圈，再沿着模板弧线画线，大小规格圆管都这样画线，操作轻轻松松的。最后将多余的切割下来，再放在圆管上，焊接，标标准准的，非常的方便，终于发明出来了， 以后切个马鞍口就方便多了。这是一套马鞍口放样神器，大小、管道尺寸都有，找到与管件相对应的模板，然后把模板包裹到管上，顺着模板画上线，然后切割下来，放上去严丝合缝，非常漂亮。
