之前我们讲过变频器各种那个主频率设定啊，还有启动信号啊，还有那个变频器的减速停车，自由停车。今天呢我们来讲一个那个最高频率的设置， 也就是说我们这个变频器在恢复出厂制成之后，我们把它恢复到最高频率可以输出五十赫兹。但是有的时候我们在工作当中，我们会用到我们的变频器需要输出一个大于五十赫兹的一个频率，那么我们应该来怎么来设置呢？首先我们来看一下他这个参数列表， 我们看这个 p 零三就是这个设置最高频率，他这个频率的范围是五十赫兹到四百赫兹，也就是说我们这台变频器他可以最高设定到频率是四百赫兹。现在呢我们变频器默认的最高频率是五十赫兹，下面我们来设置一下他的这个输出最大频率。首先 我们来看一下找到这个参数列表里边这个 p 零三点 model 找到零三按确认，嗯，按到确认之后，我们可以看到 p 零三里边这个最大频率是五十赫兹。如果我们需要点评器输出一个频率是七十赫兹，因为我们现场需要的电机它功率比较大，所以我们这台频率需要输出的频率也就比较大， 所以我们可以用这个 p 零三来设置，把，把这台变频器的频率设置大一点，我们现在可以按箭头把这个频率设定到七十赫兹，我们可以看到他已经大于五十赫兹。 好，现在我们频率摄入到七十赫兹，也就是说当这台变频器开始运行之后，他的最大输出频率是七十赫兹，来按一下确认，我们返回参数设置界面。嗯，我们来看一下旋钮，现在是零这一个部分， 我们来旋转旋钮。呃，之前我们的旋钮是旋转到最大的时候，他的频率是五十赫兹，现在我们可以看到我们已经超过五十赫兹了，他的最大输出频率可以设置到七十赫兹，这就是变频器最高频率的选择，你学会了吗？
粉丝1.1万获赞3.9万
相关视频

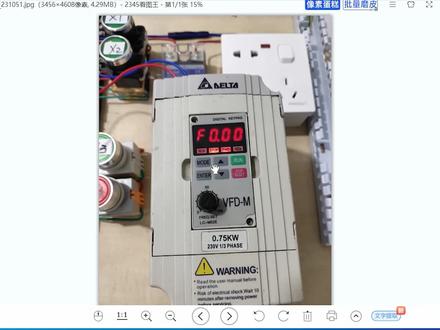

05:20查看AI文稿AI文稿这个是台达 vfd gm 的变频器，现在我们遇到的问题是这个变频器最高输出的频率只能是四十赫兹，因为这个变频器曾经被其他人调试过，他输出的最高频率只能是四十赫兹， 那么现在我们希望这个变频器输出的频率是五十二赫兹，让电动机运转的更快。我们要调整两个参数之后才能实现这一个功能。首先我们看一下他的手册，第一个要调整的参数是 p 零三最高操作频率， 如果这一个最高的操作频率设置者只是五十，那么你从变频器上的这一个旋钮，这两个 按键，或者他的端子，或者是通讯这几个地方去设置他的频率，你最高的值也只能设置成五十， 因为这个参数就是限定了我们设置它频率的一个最高数值。如果我们希望你的电动机能运行在五十二号之，那么就把 p 零三先设置成五十二以上，那么你就可以把它的频率 从这个地方，这个地方通讯端口或者是他的端子设置到五十二。另外个参数是 p 三六输出频率上线设定，这个指就是设定了变频器输出的 频率是多少，上面那一个参数是限定我们只能设置它的频率是多少， 把 p 三六也要改成为五十二，那么它的输出频率就可以达到五十二赫兹。 这两个参数设置好了以后，那么我们就可以把这一个变频器输出的频率提高到五十二赫兹。 我们去看一下实物的一个操作运行，这个是台达的变频器，这里的 f 就是表示我们设置的频率现在是零，我们旋转一下这一个旋钮， 它的频率最高就是在五十，怎么旋转它，它的频率都是只能 到五十，因为 p 零三这个参数的词就是设置成了五十，我们现在把它改成五十二，按模式键现在是 p 零零，调到 p 零三， 点一下确认它的数值是五十，我们把它设置成五十二，按下按向上的箭头，按住不松手，它的值就会增加的比较快， 现在是五十二，按一下确认，然后我们再按摩时间切回去 f， 现在是五十二，我们再试一下，你把这个旋钮调到最大，我们就 可以设置成五十二，现在设置的频率就是五十二赫兹。另外不参数就需要设置变频器输出的频率，还是按模式键 p 零三，我们要 p 三六， p 三六 d 三六是设置变频器输出的最高频率，按确认键 现在是四十赫兹，如果变频器运行之后，它输出的频率最高就是四十赫兹，就是由这个 p 三六这个参数来限定，我们现在把它改成五十二， 现在是五十二， 按一下确认，我们再按一下模式键，切换到 h h 就是表示输出频率，刚才我们就用这个旋钮设置了五十二赫兹的设定频率， 然后我们按一下运行，看一下变频器的输出频率是不是五十二赫兹，点一下运行频率，增加电动机运转，我们看一下它的最高频率，现在就是输出频率五十二赫兹， 我们按一下模式键，看一下设置的频率， f 就是设置频率，现在是五十二赫兹，设置的频率五十二赫兹，然后输出的频率五十二赫兹，那么电动机的运行频率就提高，他的 转速就会提高。但是我们要注意，这个输出的最高频率跟这个电动机的合并运行频率要相对应，如果这个电动机运行的频率长期超出他的合并频率，会损害电动机。
287知多工工控知识

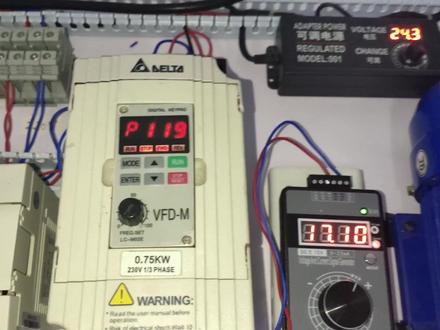

05:58查看AI文稿AI文稿然后像变频器的基础运行参数，我们再设置一下，第一个参数是 p 零零，频率指定来源，往下继续 p 零零，继续往下，当你按过了之后，他就会跳到最大值，我们要把它调回去零， p 零零是频率指令来源参数，我们设置成零零零零就是由面板去控制变频器的频率点确认 p 零一。 p 零一设置的是变频器的运行信号从哪里输入，设置零零就是由面板去控制，当我们按绿色的运行， 变频器可以运行，按停止他就会停止，就是由这块面板来控制变频器的运行点确认，然后设置 p 零二， p 零二设置的就是变频器控制电动机的停止方式。进入 p 零二的参数，我们改成为零一。 设置参数零一是变频器停止输出以后，电动机是自由停止，并不使用刹车功能。点确认， 然后设置 p 零三最高操作频率， 进入最高操作频率 五十，这里的五十就是由我们刚才飞服出场设置的时候，它的参数都按五十赫兹的标准来设置，所以这里它就自动设置成了五十。点确认，然后设置 p 二四。 第二次是设置变频器禁止反转，零零是表示变频器可以反转，我们改成为零一，禁止反转。确定 禁止反转的好处就是电动机他不会反向转动，管道里面的水就不会给水泵反抽回来。再设置 p 三六最高输出频率，他的值默认是四百，我们把它改 乘五十，限制变频器，它最高的输出频率是五十赫兹，因为我们的 电动机它的额定运行频率就是五十二只，所以我们这里就限制一下变频器它的最高输出频率设置在五十二只，马上就要到五十二只 啊。五十后置点圈，然后设置 p 三七输出频率下线， p 三七 输出频率下线，我们可以设置成零，就是变频器他最低的运行频率可以输出零，那么变频器等你是不输出，那么电动机就会停止运行。点圈 好了，设置了这些参数， p i d 的控制运行就可以正常，那么我们就来测试一下，把摩托键切回去 h， 这里的 h 就是表示变频器现在的输出频率是零， 我们把信号发生器的电流调到十二毫安以下，那么变频器运行之后，他的频率就会不断的增加，我们点运行， 我们看一下变频器的频率在增加，电动机开始运行， 他就会增加到最大的输出频率五十赫兹，因为目标时没有达到，他的频率就会 一直往上增加，增加到他的最高输出频率，那么这个时候水压就会不断的增长，水压增长之后，压力变速器输出的电流就会增加，那么达到目标值十二毫安以后， 变频器他的输出频率就会降低，看这里现在已经超过了目标值，所以变频器的频率开始降低， 由于变频器还在输出水光继续运转，所以他的水压还是会慢慢的增加，水压继续增加，那么变频器他的频率就会继续降低，那么如果这个时候用水的人比较多，那么压力就会下降， 输出的电流就会降低。输出电流降低以后，变频器他就知道目标值没有达到，所以他就会增加输出频率来看一下， 因为现在没有达到目标值，变频器他又把频率提高到五十，或者可以看一下现在水压又增加，变频器又开始加速， 水压降低，变频器它又会加速， 那么变频器他所有的动作都是围绕着我们的目标值，十二毫安 对应变频器就是二十五，二十的频率，他就是围绕我们设定的目标值上下调整输出频率，最终达到我们需要的压力值。
130知多工工控知识

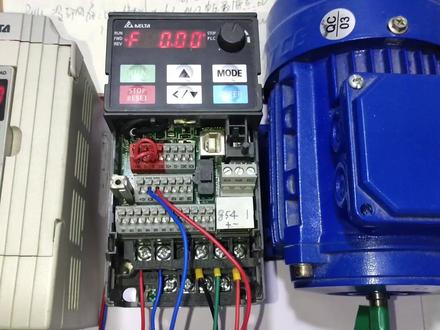

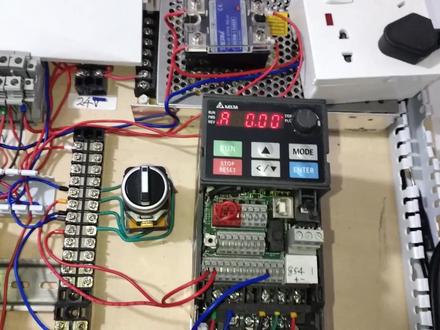

04:48查看AI文稿AI文稿我们一起先来看这个 m s 三百变频器，它的一个参数设置方法，启动变频器之后，这里显示的 h 是表示输出频率，现在频率是零，电动机不运转，如果你按一下模的键，那么切换这里的是一电压显示 显示 a 表示输出电流 f r d 表示正转， f 是表示我们设定的一个频率，比如我们现在用这一个旋钮器就可以设置它的一个频率， 现在设定的频率是十七点三一，如果你按一下运行键，那么变频器他就会运行在十七点三一，我们设 定的这个频率里，我们可以按一下模特键切换到 h h 就是表示当前的输出频率就是十七点三一，就是我们刚才在 f 这个界面下设定的这一个频率就是十七点三一， 按下 store 就是停止频率输出，变频器停止运转， 那么我们下面就去设置两个参数。在显示模式下，现在是输出频率，你按一下确认，那么就进入参数的设置。 我们可以看一下，如果你在其他的显示模式下，电压显示模式按确认也可以进入产出设置，在这一个电流显示下 确认，他同样可以进入参数设置。进入了之后，那么马上就可以设置前面的两位数，比如这个参数是零零，杠二零，那么就要先设置零零， 如果我们的参数是零零，那么前面两位数可以不设置。如果我们的参数是零二，那么你就先设置好前面的两位数是零二，然后再按圈键去设置下面的两位数。 我们现在要的是零零，然后按券键就是设置下面的两位数，现在也是零零，我们要的是零零杠二零， 按住它不松手，它就会快速的向上跳动，现在是零零杠二零，按确认，那么就进入参数的设置， 我们这里设置的是七七，就是表示用这个旋钮去设置变频器的频率， 按确认显示完成参数设置成功，就会跳回零零二零这个参数这里。零零二零，这个参数就是设定变频器的频率来源，我们设置的是七，那么就是用这个旋钮去控制变频器的频率， 我们再设一个参数，零零杠二一，我们先退回到 界面模式，我们重新操作，现在是在电流显示模式，那么再按确认键，那么就进入参数的设置，我们不需要调整这个零零，那么就 按一下确认去设置下面的这两位数，按向上的箭头零零二一，那么这里是表示这个变频器运转指令的来源，变频器运转指令的来源可以由这个面板，也可以由端子操作，还可以由这通讯口去控制它， 那么我们按一下确认键进入传输设置，设置零零，就是表示有这个变频器的面板这些按钮去控制这个变频器的运行，设置零，那么就按一下确认 完成参数设置，跳回零零二的一，这个参数设置完之后，我们按一下我的键就可以退回去，按一次的时候他会跳到这个位置去设置，再按一次 他就会跳回显示界面这里，那么他这里参数的设置，我们可以在面板的很多个模式下去都可以设置参数，现在是电流模式下，可以设置在 频率设置的界面下，我们同样按圈键也可以进入参数的设置， 那么他这里进入参数设置他是比较方便。好的，我们下面一个视频就看一下他这个变频器，哎，跟这一个皮尔西进行摩托八十 rto 通讯需要设置哪些参数？
1716知多工工控知识

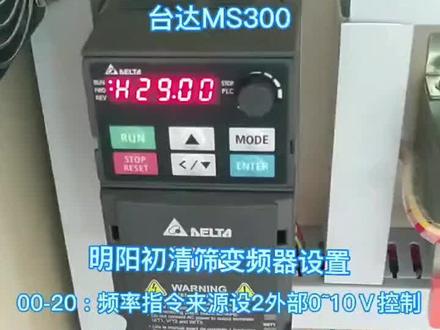

07:34查看AI文稿AI文稿我们接着调试第二台变频器的参数，先按蓝色的确认键， 按下去之后就进入参数的设置，现在是零零组参数，我们设置第一个参数零零杠零二，再按一次确认键就可以去设置下面的两位数零二，点确认 零零杠零二是可以设置变频器的参数恢复出厂设置。参数设置九， 按下确认以后，变频器的参数就会恢复出厂设置。 显示界面 跳回 f 五十，就是表示这个变频器的参数已经恢复出厂设置，并且里面的参数是根据五十赫兹频率对应的参数去设置好，然后我们设置第二个参数零零杠零三， 现在是参数组零零，再按次确认，零三点确认。 这里设置的是开机界面显示的内容，我们设置的是零点确认。 变频器通电运行之后，它首先显示的就是我们设置的频率 f， 再设置零零杠 二零，再按次确认，调到二零， 然后点蓝色的确认， 这里设置的是频率来源，我们要设置成二，外部模拟量输入点确认，然后设置零三杠零零， 把前面的零零组参数要改成零三组参数，按一下 mod 键，后面的两个参数消失，那么我们就可以设置前面的这两位数改成零三， 改成零三组参数之后再点确认，就会跳到下面 两个参数的设置，我们要的是零三杠零零，然后点确认， 这里设置的是 a v i 模拟输入功能，设置参数一，频率命令点确认， 然后我们回去设置零零杠二一参数点， mod 键跳到前面可以设置参数组，然后改到零零 点确认键零零杠二一，一直跳到二一点确认 零零杠二一是设置运行命令来源，直接用参数零，就是面板控制点确认， 再设零一主参数点， mod 键按向上箭头零一主参数点确认零一杠零零最高操作频率点确认， 他这里已经设置成五十赫兹，因为我们刚才用零九参数管理恢复出厂设置的时候，已经默认恢复成五十赫兹对应的参数，所以他这里的默认值就是五十赫兹点确认， 再设置零一杠零一，这里设置的是电机一输出的频率点确认还是五十赫兹，也是基底频率，也就是对应的是这个 电动机它的一个额定频率，这个电动机它的额定频率就是五十赫兹，所以你这里设置的零一杠零零电之一输出频率就是对应五十赫兹。点确认。 然后设置零一杠一零不断的点它跳到一零点确认， 这里设置的是上线频率默认是五九九，我们把它改成五十点向下的箭头，按住这个箭头不放，他的参数就会快速往下跳， 让他一直往下跳到五十，他会越跳越快，现在都超过了，变成零了，我们再往上按， 让他跳到五十， 好，五十。然后点确认，这里设置的是上线频率， 零一杠一一设置的是下线频率，下线频率是零，那么变频器输出的最低频率是零，输出频率低的时候电动机他就不会运转。点确认， 接着设置零一杠一二，第一加速时间默认只是十秒，我们就不修改了。然后再设置零一杠一三 是第一减速时间，默认值是十秒，我们可以按向下或者 向上的箭头去修改这个第一减速时间，第一减速时间就是变频器的频率从五十赫兹下降到零所需要的时间，这里设置的十，那就是十秒钟， yeah。 确认，然后设置第三组参数，零三杠二八，右按 model 键跳到参数组设置，按向上箭头， 现在设置到零三组参数点确认，然后再跳到二十八，零三杠二八点确认，这里是设置 a v i 端子输入，选择 设置零，那么 a v i 输入端子接受的电压就是零到十伏，点 确认，然后设置零三杠六三，直接按向上的箭头跳到六三， 这里设置的是 a v i 电压最低的输入点就是零伏，零伏的时候对应变频器的频率就是零，后置点确认，再设置零三杠六七， 这里设置的是 a v i 电压的最高点，默认值就是十，就是十伏， 十伏的时候变频器输出的频率就是五十赫兹点确认。 好的，这里参数的设置我们已经操作完毕。
1396知多工工控知识
00:52查看AI文稿AI文稿台达变频器基本参数设置频率修改 plc 控制模式，参数零零二幺，设置为一。参数零一一二，设置加速时间。 参数零幺幺三，设置减速时间， 参数零六四四，设置安全回路闭合后是否需要复位？零，需要外部复位，已自动复位。
583LV634
02:13查看AI文稿AI文稿设定使用上下键，设定频率，设定使用面板键控制启停，设定启动加速时间， 设定停止减速时间。 设定最高频率上线， 设定急停控制运行许可。 设定默认显示当前频率， 设定当前运转频率， 使设定参数生效。 启动停止频率显示 常用基本参数。
410模切世界

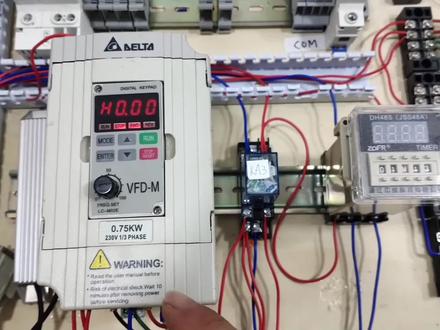

11:58查看AI文稿AI文稿那么要这个变频器在这个电路中运行起来，我们要给他设置相应的参数，我们先看他参数的设置方法， 开机以后我们直接按摩的键，模式键按一下他，他就会切换在各个功能之间， 这里是显示电流，这里是正转，这里是频率，这个是显示我们设定的频率 p 零零，我们看到有这个 p 就代表这是设置参数，现在参数是 p 零零，按这个箭头，他的参数就可以 进行调整。假设我们现在修改 p 零一的参数，然后按一下确认， 那么就会进到参数的选项，然后又是按这个上下的箭头选择我们需要的参数，当选择好参数以后，再按一次确认， 那么他就会提示参数设置完成，他就会返回你的这个参数代码里， 那么就表示参数已经设置完成。那么我们就看一下这个案例之中要设置哪些参数，我们到电脑去看他的电子版的说明书，我们看一下要设置哪些参数。首先批零零 频率输入来源设定，零四项频率输入由数字操作器上的转钮， 在我们这个应用里，我们就直接用这一个操作面板上的这个旋钮器设置他的频率，向右转动的时候，频率他就会增加， 所以参数我们就选择零式数字操作器上的转钮。如果你设置零零项频率输入由数字操作器控制，那么就是由向上的箭头和向下的箭头去设置这个频率， 然后 p 零一运转信号来源设定，我们这里是需要从 这个端子排，你控制这个变频器的运转，然后由 m 零和 gnd 端子接通，变频器正转运行， 那么参数的选项 p 零一可以设置成零一，运转指令由外部端子控制，外部端子那么就是指变频器的这些端子控制他的运行， 所以参数选项零一由外部段子控制键盘十道键有效，它是什么意思呢？它是指 当 m 零和 gmb 端子接通了以后，那变频器就运转，然后我们按一下 变频器上的这一个停止按钮，那变频器他可以停止。如果你选择第二项硬砖是另有外部端子控制，跟上面一样，然后键盘十道键无效， 那么就是变频器由端子控制运行以后，我们要他停止，你按这个十多键，那个变频器他不能停止，这种方式要变频器停止，那么你就只能把 m 零和尖的端子切断，那么变频器他才会停止下来。 所以 p 零一的选项我们既可以设置零一，也可以设置零二，那么就可以实现我们由外部端子控制这个变频器。 p 零二项 电机停车方式设定，我们这个应用里是以减速刹车的方式停止，我们设置了减速刹车方式停止之后，那么下面的 p 十一第一减速时间，那么我们就要去设置一下它，系统默认的是十秒钟电动机停止，我们可以把它修改的更短，比如一秒钟，两秒钟，你这里的第一减速时间设置成一， 变频器就会控制电动机在一秒钟停止，以减速刹车的方式停止。如果设置成零一，那么就自由运转的方式停止，那么就是变频器停止以后，他就不管你那个电动机是怎么停止的， 那么这个电动机他就会以惯性的方式转到他自己停止，然后 p 零三，最高操作频率选择，根据自己电动机的最高频率设置， 像我们这个运用的这个电动机的额定频率就是五十赫兹，我们这里就改成五十。 p 零四，最大电压频率选择， 这个是指你这个变频器输出最高的电压对应的最大频率是多少， 比如我们这里的最大频率要五十二只，然后电动机的电压是二百二十伏，那么我们把这里设置成五十，就是指当频率达 拿到最大值五十赫兹的时候，那么变频器输出的电压就会是二百二十伏。 p 零五，最高输出电压选择， 根据你的变频器最高输出电压去设置，我们这一个是单箱输入三箱二百二十伏输出的，所以这里就设置成二百二，如果你的是三百八的，就设置这一项， 然后 p 零六 p 零九直接使用默认词，然后我们看一下 p 幺零第一加速时间选择，它是指变频器的频率从最低值达到你设定的最 大值所需要的时间默认值是十秒。如果你希望电动机的转速尽快达到最大值，那么你就把加速时间设置的短一些， 但是对于一些负债很重的电动机来说，你这个第一加速时间就不能设置的过短， 然后 p 幺幺第一减速时间选择。 p 幺幺第一减速时间选择，我们前面已经讲解了他的应用，然后我们看 p 三八 m 零多功能段子的设置， p 三八是多功能输入端子， m 零 m 一功能选择，那么在变频器上就是 设置这一个短指的功能，在我们这个应用里， m 零的功能就是设置成启动变频器，让他正转运行， 那么参数的选项我们就设置成零零。 m 零的功能就是接通的时候变频器正转，那么当他断开的时候就是停止。 m 零接通就是指 这个 m 端子通过一个开关和 gnd 这个端子接通，那么变频器他就是正转运行，当他们之间断开以后，变频器停止运行， 所以我们就选择零零。 m 零正转停止， 那么同时 m 一端子他就会被设置成反转和停止， 那么就是指 m e 端子和 g n d 端子接通的时候，变频器反转运行，那么当 m e 和 g n d 端子断开，那么变频器就会停止运行，那么我们再看 p 四六 多功能输出继电器接点，这里就是指变频器上的这三个端子， lc 是公共端， lc 和 lb 组成墙壁触点， l c 和 l a 组成常开触点，我们这个应用里没有使用 l a， 我们使用了 lc 和 lb 的长臂触点作为电路的一个固 账控制，那么我们这里的参数价设置成零七。故障指示，当这个变频器检测到故障以后， 比如电动机的电流过大，或者是他的温度过高，那么他就会让 这两个触点动作 l c 和 l b， 他是长臂触点，那么他动作以后这两个触点就会断开。在我们前面讲的电路里， 这两个触点是长臂触点，那么他动作之后就是断开，切断他的控制电路，停止变频器的运行。他这里的功能一共有 二十四项，比如第一项运转中指示，那么当变频器运行之后， 你这个 lc 和 la 常开触点，那么他就会接通。如果你想接一个指示灯来表示这个变频器运行，那么就用阿鲁西和 la 这两个触点，然后把参数设置成零零运行中指示， 那么下面他他有很多功能，我们可以自己去研究一下。再看 p 幺四七加减速单位， p 幺四七加减速单位时间的选择，他就设置成你的单位是一个小数点还是两个小数点。 p 幺四七他的小数点的设置，那么就是涉及到 p 幺零这个参数，我们看一下 p 幺零是第一加速时间选择，那么他修改的就是自己的数据。 一单位是一个小数点的时候，他的设置时间是零点一秒至六百秒，如果是两位小数，那么就设置成零点零一到六百秒， 那么他这里的就主要是设置他几个时间的精度。比如我要设置成十点零一秒，那么他的参数就要到 p 幺四七，你去设置成两位小数。 p 幺四七他加减速单位的设置，他就会同时修改 p 十到 p 十三至四个参数的他的一个单位的小数点。在我们这个应用里，只要设置好之前讲解的这些参数，那么就可以正常的运行。
1145知多工工控知识

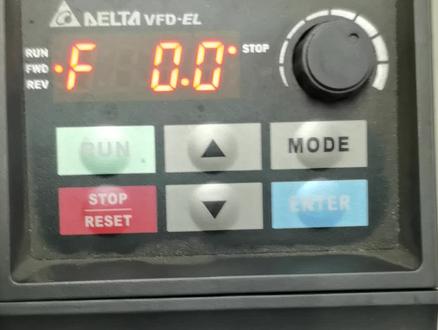

02:04查看AI文稿AI文稿今天给大家分享一款台达变频器面板控制操作方式的参数设置。首先我们按 e n t r 键进入参数零二， 按上下键调节零二，然后再按确认键零二点零二点零零，这个参数调至成零， 然后按上下键好调进去，然后按确定，然后再把零二点零一这个参数 也调成零，然后再按确定，按下键调整成零，再按确定 好，然后再把参数零二点九这个参数也调成零， 零二点零九，按上下键好，然后进入调成零上下键，然后再确定 好，然后返回，这样就我们就实现了面板操作。按 i u n 键， 变频器指示灯 r u n 运行已经亮灯，这样我们按上下键可以调节变频器的频率。 好，变频器的频率， 上下键调节变频器频率 啊，迟早不见，停止。好， i u n 指示灯熄灭，变频器停止运行。好，谢谢大家的观看，今天就分享到这里。
436远诚自动化

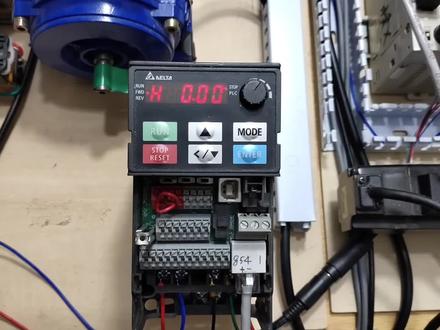

04:10查看AI文稿AI文稿我们现在来设置变频器的参数，第一个参数零零杠零二，在任何一个显示界面上按下 anton 确认键，就可以进入参数设置， 按下去之后，这里显示的零零就是参数，前面的两位参数是表示组别，现在是零零，我们需要的是零零，后面的是零二，那就再按一下确认键， 那么就可以设置下面的两位数，我们要零零杠零二，然后点确认，进入参数的设置， 这个参数是设置变频器的参数管理，可以恢复变频器的参数到默认值， 那么这一个值改到九，就可以把变频器的参数恢复默认值，按确认 它提示参数设置完成就会跳回这个 f 五十，这里表示的是我们设置的频率是五十赫兹， 这里就恢复了他的初始值，就是出厂的参数。再设置第二个参数，零零杠零三，开机显示画面，这里就是开机显示的画面，我们可以设置开机之后，这里显示的是频率，电压或者是 电流，那么进入参数的设置，同样按一下确认键，现在是零零，我们要零三，再按 确认，跳到零三点确认。进入参数设置，我们要的是显示电流，那么就把参数设置到三点确认， 然后再点一下 mod 键退回去，再点至就退回去这一个显示界面，这里显示的还是输出频率，我们把这个变频器的电源给关掉，然后再重新启动，他 就会显示电流的模式，现在在通电 这里显示的是 a 就表示电流，现在这个显示画面已经切换到显示输出电流， 然后我们再设置零零杠二零，再按次确认，如果你按住这个键不放，他就会自己往上跳这个参数零零杠二，零是设置频率来源点确认， 我们要设置到七频率来源，由这个旋钮去控制参数设置七，然后点确认， 设置完成，下个参数是零零杠二一直接按向上的箭头按确认， 这个是设置这个变频器的运转命令来源，我们要用这一排端子去控制这个变频器， 那么这一个参数就设置为一点确认， 现在还是在参数的模式下，我们按 mod 键再按一遍就可以退回去显示界面， 现在是显示电流是零点零零，因为变频器还没启动，我们现在把变频器给启动， 我们看一下电流在上升，然后电动机就运转起来，显示的电流是零点五六安。 我们设置了这四个基本参数之后，其他的参数就直接使用变频器的出厂值就可以启动这一个变频器。
365知多工工控知识

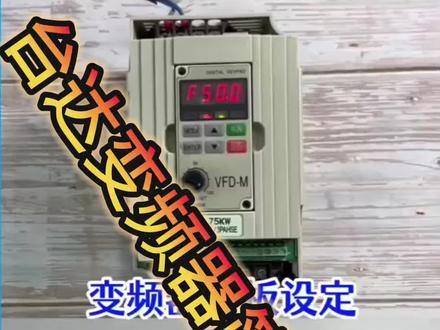

02:17查看AI文稿AI文稿好，大家好，今天来了解一下变频器的设置，变频器的话它主要有三个参数叫设置比较重要的车子。 第一个的话他是频率啊，就是频率受制外界的控制器来进行控制。平安是 p 零零的 进入按钮选择去零零项进去，进到二十，二十的话他是频率源控制选项 进去要改成二一，二二的话他是有受这个控制器 控制，这个二的话好，按这个确定设置好了，肯定然已经设置好了，想要第二项的话是运转指令，运转指令他也是受这个控制，运转指令的话是二十一，再加加到二十一项 进去，二十一的外部操作受这个控制器的话要设成一 点，确定好已经设置好了退出。还有一项是频率，设置频率的话是 第一项 零零确定好现在是这个频率，频率你正常可以四乘五十克子，是吧？好，四乘五十就是最大输出四乘五十克子。 确定好已经设置完成退出， 好可以退出，现在的话他是受这个呃控制器进行控制。
378八戒不戒狂

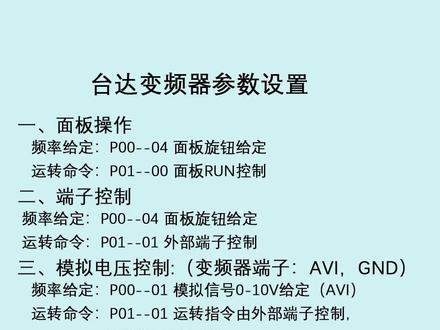

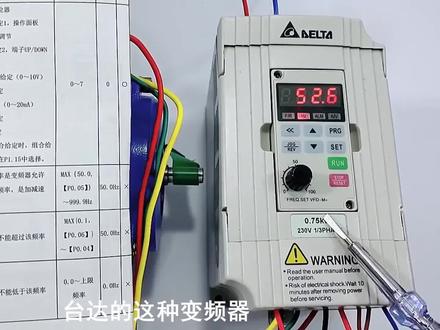

04:21查看AI文稿AI文稿白搭的。这种变频器频率给定的方式有八种，参数是 p 零点零三，第零项是由面板的变位器给定频率， 我们先设下参数，先按 pl g， 参数是 p 零点零三，再按下设，进入下层设置， 我们需要选择零编号，按向下的箭头，再按下 c， 按回 t、 r 区，跳回平立面板，这时候可以用 一起来控制他的频率。第零一项是数字给定，操作面板上箭头和下箭头挑别，就是面 键板上的这两个箭头，向上是增加频率，向下是降低频率。第二 像是数字给第二端子按档调节，是由端子功能来调节变频记的频率，这些 以后我们会有详细的讲解。第三像是 abi 模拟 给定零到十伏四，拧到十伏的模拟电压来控制它，主要是指 十幅 avi， gm、 d 这三个端子连接上一个变没起来。给定频率，我们要把 把参数设一下，按 p、 l、 g， 现在是 d 零点零四，我们需要 p 零点零三，再按下 a、 b、 i 模拟给电视。第三下调到三按 c， 然后按 t、 r、 c 返回， 这个时候我们就可以用电位器调节他的频率，这个电位器 的组织是五千欧的，可以配合这台电瓶器使用。第四项 是组合给定，是由这一系列的控制方式，由两项组合一起来控制这个变频器。 第五项是 aci 给定零到二十安的电流，他是指 aci 端子和 gmd 端子， 两个端子接上由温度传感器或者压力传感器输送过来的电流来调节电瓶器的频率。第六项 是通讯给力，这种变频器的上端，这里有 个四八五的通讯端口，他可以和第二楼 c 和其他设备通讯， 由通讯的方法来调节变频器的频率。第七项是脉冲给电，主要是由 plc 输出高速脉冲来调节 变体器的频率。以后我们还有变频器的更多参数的使用，感谢你的收看。
219知多工工控知识
01:57查看AI文稿AI文稿变频器面板设定上电之后显示 f 代表设定频率，下面有四个指示灯，软是运行指示灯， stop 是停止灯， f、 w、 d 是正转指示灯， r、 e、 v 是反转。下面有四个按键， mod 是模式，这里是菜单键，按一下 p 代表参数列表， h 是运行频率，输出的频率， a 是运行电流， f、 w， g 是正转，按一下上下键，显示 r、 e、 v 反转， c 是技术器， 再按一下，又回到了 f 设定频率。接下来看上方键、下方键和 inter 确认键怎么去用，比方说现在要修改一个参数， p 零零主频率输入来源设定，我要改到零四，主频率输入由面板定位器去控制，先按一下模式键，找到 p 参数列表， 通过上方键下方键翻到 p 零零，然后点 andy 确认它会跳转进去。那零零可以设置哪一 接呢？零零零一零二零三零四都可以通过上方键找到四 i enter 确认修改，现在主频率就改到了面板定位器控制，所以我们旋转定位器就可以改变变频器的频率。这个 run 是运行键， stop 和 reset 是停止复位键一体的。比方说我现在要去启动变频器， 我们按下 run， 可以看到变频器频率上升，并且这个运行灯亮了，按一下 stop 就停了，频率下降。当有故障时，按一下红色键，可以进行故障复位。台达变频器加密很简单，在频率界面按这个 mo 键， 选择 p 七六这个参数，这里快速调试，把这个 p 七六这个参数设为八，按 ant 键确定，这个时候我们就发现屏幕上上下键我们就按不了了，这个按键被锁住了，那么如何给它解锁呢？我们按这个冒键返回到 我们这个频率的界面，按这个 antar 键，按住十秒钟不放，这个时候再找到 p 七十六这个参数，按 ant 键确定，把这个参数设为九，按 ant 键确定，这样的话我们就可以把密码给解除了，现在我们就可以按上下键去调节这个参数。
143拼搏奋进争抗
00:09

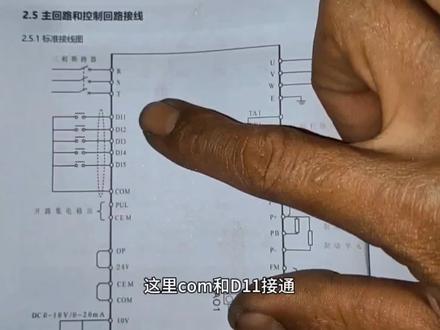

04:19查看AI文稿AI文稿变频器的频率自己跳动，有一点震动，他就跳动打开，现在开不了，他不是端子启动的， 应该是面板启动，就是这样启动。 把变频器参数改一下，改为端子启动。 这里 com 和 d 幺幺接通就行了。看一下接线， 端子接线是一根接在 d 幺幺，一根接 com 端 公共版， 另一头分别接在继电器的常开点 接线没有问题。再来改变一下参数， 这里电机运行方式默认的是键盘，把它改为一，改为端子启动， p 零杠零二改为一。 看一下 这个端子的功能， d 幺幺， d 幺幺症状运行改为一， p 四零零改为一，默认是零的。无功能改为一就是症状运行。 频率指令也把它改一下，默认是键盘定位器，把它改成一，改为数字设定。掉电记忆的。 这里四把它改成一。 再看一下最大频率五十赫兹，就是上电就显示五十赫兹。频率基本不用调， 直接调整成五十赫兹就行了。 现在启动， 启动正常， 按启动按钮，继电器接通常开点闭合， d 幺零和 com 端闭合变频器运行， 开启和关闭都正常。端子控制。 现在调整键盘定位器已经没有作用了，我把它改为了数字设定这两个按键，这样就运行正常了。感谢你的观看。
