石灰回转窑工艺流程详细图

你看看，你看看，这个回转窑都锈蚀成这个样子了！哎，每次看到这种情况，我都想从屏幕这边穿过去，在你耳边大声说设备生锈这种事，或者不修，那就是给未来埋雷呀！ 开始可能觉得不耽误生产，最后修到一定程度需要停机检修，要是整个窑体坏了，那就是几百甚至上千万的损失了。回转窑从生料进料，到窑内高温锻烧，再到熟料出料，这个过程温度高达一千四百度，并且 铜体外表温度也常年保持在三百度左右，全程都在高温环境下运行。而当回转窑一停，温度降下来，空气中的水分凝结在铜体表面，再加上窑体本身有残留的流率等腐蚀性物质，锈蚀速度比你想象的快的多。更麻烦的是， 这种锈不是表面一层，它是从里往外吃，等你肉眼看到起皮掉渣的时候，其实里面已经薄了一圈了。当然呢， 不能随便买普通防腐油漆往上刷，因为他扛不住常年高温一烤可能就碳化了。回转阳想要真正防高温、防锈蚀， 就要选耐高温的各种油漆，比如有机硅、耐高温涂料，它能够在六百度以内长期稳定工作，挡住硫、铝等腐蚀性物质。关注我，了解更多防腐小知识！

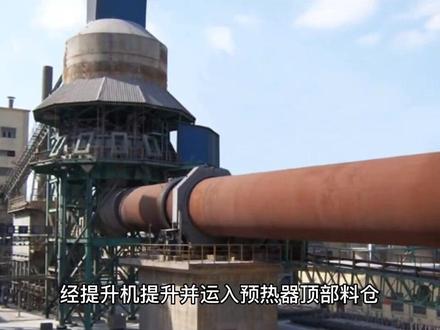

石灰回转窑工艺流程具体如下，一、合格的石灰石存放在料仓内，经提升机提升并运入预热器顶部料仓。 二、预热器顶部料仓由上下两个料位计控制加料量，然后通过下料管将石灰石均匀分布到预热器各个室内。三、石灰石在预热器被一千一百五十摄氏度摇烟器加热到九百摄氏度左右，约有百分之三十分解，经液压推杆推入回转窑内。 四、石灰石在回转窑内经烧结分解为扣和扣。二、分解后生成的石灰石进入冷却器。 五、在冷却器内被注入的冷空气冷却到一百摄氏度以下排出。六、经热交换的六百摄氏度热空气进入，要和煤气混合燃烧。七、废弃，再对入冷风，经引风机进入带式除尘器， 再经排风机进入烟囱。八、初冷却器的石灰经振动喂料机、炼豆输送机、斗式提升机、胶带输送机送入石灰成品库。

做制砖的老板看过来，选对窑炉省一半钱还多赚钱。旋转隧道窑比传统制砖窑强太多，听完就知道为啥都选它。 第一，省人工，传统窑炉靠人钉，靠经验烧，最少好几个人忙活，它全程自动化，傻瓜式操作，省百分之六十人工费，管理起来巨省心。 第二，省成本，耗煤比传统窑少一半，余热还能循环用，不用额外烧煤烘干，一块砖能省好几分钱，年产量上一块，一年多赚几十万不难。 第三，产量高，成品好，油体旋转砖坯受热超均匀，没有欠火过火的残次品，成品率高达百分之九十九，不用窑车，断面更大，一天能烧几十万块标砖， 比普通窑产能翻几番，投资比同等产量传统窑省百分之五十九，十多天就能建厂投产，窑体耐用少，维修寿命是传统窑的两倍多， 环保还达标。制砖想降本高产少操心，选旋转隧道窑，一步到位不踩坑！

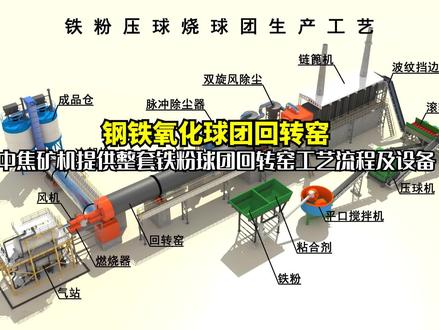

钢铁氧化球团回转窑中交矿机提供整套铁粉球团回转窑工艺流程及设备。氧化球团是粉矿造块的重要方法之一，通过将铁矸矿粉添加粘结剂制成生球，经干燥 预热后，在氧化气氛中高温被烧形成球团矿。其工艺包括润膜造球、炼壁机干燥预热、回转窑被烧一千三百到一千三百五十度及冷却机冷却所得产品具有冷态强度高可达两千五百件每球以上， 还原性好及力度均匀的特点，常与烧结矿配合作为高炉原料，并应用于有色金属冶炼中交矿机为您详细介绍铁粉氧化球团生产工艺流程。 一、配料造球。将原料铁精粉和粘合剂、膨润土按照一定的配比送入强力搅拌机进行混合搅拌，混合均匀之后送入压球机进行压球，在一定压力下，物料被压制成具有特定形状和尺寸的生料球， 出料进滚轴筛筛分，筛分出八到十六毫米。合格的生料球需具备一定的强度以承受后续工序，不符合尺寸要求的生料球被筛选出来， 返回压球机继续压球。接下来合格的生料球被送入到炼壁机中。在炼壁机中，生料球经过烘干预热，脱除物理水和结晶水，还发生多种化学反应， 使球有一定强度。预热后的球团进入回转窑，再回转窑进行一千二百五十摄氏度、一千三百五十摄氏度高温锻烧，发生复杂的反应，得到有强度和野金性能的含铁球团。高温球团从回转窑排出后进入冷却机进行冷却降温 出料，由提升机送入成品料仓。目前炼壁机回转窑法是氧化球团生产的主导工艺，背烧均匀、质量好、能耗低，适用于大规模生产中交矿机提供大、中、小型铁粉球团回转窑整套铁粉氧化球团锻烧工艺级设备。

石灰回转窑干燥是采用热量去除材料中局部水分的操作，常用的方法是间接或直接传热。枯燥法，以热气体为介质，将热量间接或直接传给回转窑。失误料， 使食物料外表面的水分蒸发经过外表面的气膜散发到气流体中。同时，由于水在材料表面的气化，材料内部和外部之间存在水差，材料内部的水以气体或液体的形式散发到外部，使材料钻孔。 材料表面的水蒸汽压力需要大于干燥戒指中的水蒸气分压，两者之间的压差越大，干燥速度就越快。干燥戒指应及时带走蒸发的蒸汽区，若压差为零，钻孔操作将无法运行，造成停止，这是分离传热和蒸发强度的过程。 石灰回转窑干燥的功能是进一步减少产品的水分，以满足用户或下一次消费操作的需求，从而使产品达到更好的使用效果。

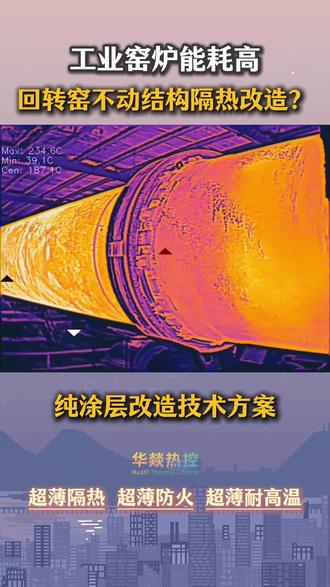

上次聊回转窑改造，一位山西的朋友提了两个顾虑，一是内部加隔热板，要改耐火砖，怕抽签掉砖，结构不稳。二是外层做保温，担心窑壁升温而变形。 针对这两个问题，我们优化了一套不动源结构的纯涂层方案。第一步，在耐火砖与炉壁之间涂装五毫米厚的耐温一千度气凝胶隔热保温涂料，能有效阻隔热量向窑壁的传递。 第二步，在外壁喷涂耐高温四百摄氏度麒麟胶隔热保温涂料，进一步锁住余热，提升节能效率。两层涂层不改结构，不增加风险，让回转窑降温又降耗。你的窑炉也想试试吗？欢迎评论区聊聊！

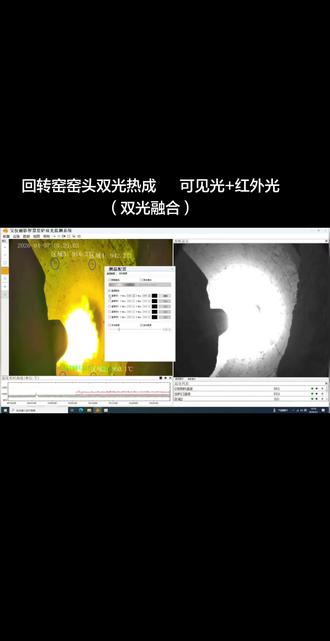

还在为回转窑高温工况下的监测难题头疼吗？今天给大家带来一款真正的黑科技，常州宝仪回转窑头双光热成像系统，专为水泥、石灰、野金、锂电这些高温行业量身打造， 不管多恶劣的环境都能轻松应对。它采用红外热成像加高清可见光双光谱融合技术，零下二十摄氏度到一千六百摄氏度的温度范围都能精准捕捉。就算现场烟尘弥漫，火焰熊熊，也能穿透一切干扰，让摇头燃烧情况、 火焰形态、物料温度，还有内衬工况都实时可控呈现在你眼前。有了它，生产状态一目了然，设备安全尽在掌！

各位窑炉操作的师傅们，你们是不是经常遇到施法窑链条带结泥巴圈的问题？这东西一旦形成，窑尾负压飙升，下料不畅，严重时甚至倒浆，简直让人头疼。今天我就来给大家系统讲讲怎么搞定这个料浆圈。首先得学会快速判断，最简单的就是喷水法， 对着窑桶体喷水，结圈的地方温度低，水蒸发慢，会留下明显的湿痕，一下子就能定位圈位和宽度。 要是发现窑尾负压突然增大，那基本就是料浆圈找上门了。处理的时候咱们优先选择在线不停窑处理。轻微结圈的话，可以减料百分之三十到百分之五十，改用低浓度的吸浆入窑， 配合慢转窑，让链条慢慢刮擦、吸浆、冲刷，把料圈熔蚀掉中等情况呢，就对结圈位置的筒体外部间断喷水，把料圈开裂，再短时止料，减风减霉， 局部空烧软化料圈儿慢转，让它剥落。同时也可以调整链条，换成粗重、细间距的链条，增强刨刮力，见末后留足空档区，改善通风，适当加高为挡料圈，延缓料浆流速。还要注意稳定窑尾温度，避免局部过年， 窑灰过多时就改旁路处理。如果料圈太厚，超过三百毫米堵料倒浆严重，那就只能停窑人工清理了。先止料停霉降温，慢转冷窑，然后进入窑内，用封稿、液压锤、特殊情况甚至爆破来破除。 清理完还要检查链条和衬体。其实啊，最好的办法还是从根源预防，控制料浆水分波动，再加减百分之二以内 成分要均匀，减少细粉过量。操作上味料窑素蜂酶要精准匹配，保证窑内通风良好。链条系统也要按脱水段设计，黏料区用粗重刮料链定期检查，防止脱落失效。还要控制硫碱率等有害组分，高灰时部分窑灰外排。 记住处理优先级，轻微的就捡料吸浆调链条，温度中等的用外部冲水，局部空烧慢转剥落，严重了才停窑清理并改造设备。各位师傅，你们平时遇到料浆圈都是怎么处理的？有没有什么独家小妙招？欢迎在评论区交流分享！

别眨眼，三分钟看懂为什么说悬浮摇才是锻烧活性石灰的未来！第一回合，效率 回转摇迈尔兹摇，物料躺着加热，传热慢，能耗高，悬浮摇粉体悬浮热气流中秒级传热，热效率直接拉满。第二回合，品质， 传统窑容易生烧或过烧，活性度全靠运气，悬浮窑温度均匀可控，产品活 性度轻松提高。第三回合，环保，传统窑烟气与物料接触杂质多，脱硫脱硝压力山大，悬浮窑气量分离，尾气处理量小， 轻松实现超低排放。结果显而易见，悬浮摇以更高效、更优质、更清洁的姿态重新定义活性石灰锻烧，想提质增效，绿色转型，选悬浮摇就对了。

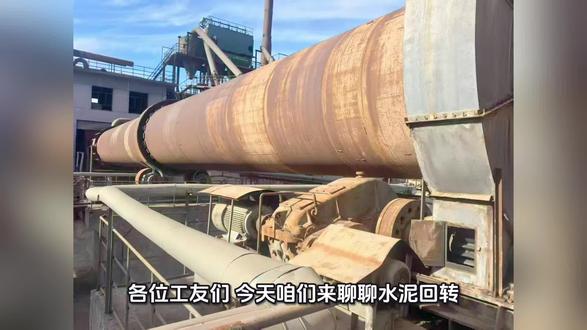

各位工友们，今天咱们来聊聊水泥回转窑里一个让人头疼的问题，硫碱圈。可能有些师傅在巡检时会发现，窑内大概九百三十摄氏度的分解带位置，结了一圈硬硬的环状物料，这就是硫碱圈，它可不是普通的结皮， 主要是硫合碱这两种成分在高温下抱团形成的麻烦东西。那这硫合碱是从哪来的呢？ 其实啊，它们就藏在咱们的生料和燃媒里，特别是用高硫媒的时候，嗖嗖，那这些成分就跟着进来了。当窑内温度到了九百到九百五十摄氏度这个区间，这些成分就像遇到了催化剂， 生成了熔点很低的硫酸碱，比如硫酸钾、硫酸钠，它们就像融化的胶水一样，把周围的物料都粘在一起， 慢慢就形成了这个圈。更麻烦的是，这些碱和硫还会在摇尾挥发，到摇前又冷凝下来，这么循环往复， 浓度越来越高，硫碱圈也就越来越厚，它里面还藏着像二 c s c a s o 二 c s c a q 这样的特殊矿物质，让这个圈特别顽固。 这硫碱圈一旦形成，危害可不小。首先，它会堵塞窑内的通风，窑尾负压跟着升高，产量自然就降下来了，热工制度也会被打乱，熟料质量忽高忽低，还容易出现跑生料的情况。 最危险的是，如果后圈突然垮落，冲击力特别大，很容易把耐火砖都震坏了。那遇到硫磺圈该怎么处理呢？最常用的就是热烧法，具体怎么做呢？第一步，把喷煤管往前推，让火焰拉长，把高温区移到结圈的地方。第二步，开大摇尾排风机， 提高窑速，加强热交换。第三步，把温度升到一千摄氏度以上，让那些硫酸碱挥发掉，圈体就会软化垮落。最后还要记得碱料慢摇，防止垮圈后大量生料一下子涌进烧成带造成新的问题。 当然最好的办法还是预防。首先要控制原料生料里的碱含量， r o 最好控制在零 六以下，燃料的硫含量也要严格把关。其次，操作要稳定，喂料、喂煤、风煤配比都不能忽高忽低，避免温度大起大落。还要注意调整硫碱比摩尔比， s r 控制在零 九到一点一之间比较合适。另外，分解带可以用 c 砖，这种砖不容易让物料粘上去。工友们，硫碱圈虽然麻烦，但只要咱们了解它的脾气，做好预防和及时处理，就能让窑系统稳定运行。 你们在实际操作中还遇到过哪些对付刘简圈的好办法？欢迎在评论区一起交流探讨。

今天想和大家聊一个干法，窑生产中比较棘手的问题，四点零乘六十米回转窑，在二十米位置出现结圈， 该怎么处理？从窑内位置来看，二十米属于过渡带后部烧成带前端 这个部位。结圈通常不是简单的温度问题，而是与窑内气氛、火焰形状，甚至是生料和煤灰的成分波动密切相关。在这个位置处理结圈，我们的核心原则只有十个字，不猛烧、不骤冷 温烧、慢煲。结合我们现场的实际经验，分四步走，第一步，减料稳系统。先把喂料量适当降下来，减轻窑系统的热负荷。目的只有一个，让窑内的热工制度 先稳定下来，这是后续处理的基础。第二步，调整火焰移高温。把燃烧器适当往外退一点，并稍微上调。这样做是为了拉长火焰，让高温区域往后移，对准那二十米处的圈体，用高温持续烘烤，让它软化。 第三步，通风保养。一定要加强窑内通风，保证氧化气氛。铁会还原成二价铁，很容易形成低熔点物质， 那将越处理结圈越厚。第四步，提摇速，薄料。在保证不跑生料的前提下，适当提高摇速，目的是减薄料层， 让高温烟气直接冲刷在圈体上，加速结圈的逐步剥落。在整个操作过程中，咱们的眼睛不能只盯着火焰摇、电流、摇尾、温度、系统负压这三个关键参数， 一定要密切监控。当窑电流波动减小，系统负压恢复正常，说明结圈已经基本处理干净，这时候在慢慢恢复产量。最后想提醒大家一句，结圈这东西，防比质更重要，尤其是在窑矿出现细微波动时， 早发现早干预，比等到圈体又厚又硬再去动手术要划算的多，你觉得对吗？欢迎同行交流指正。
