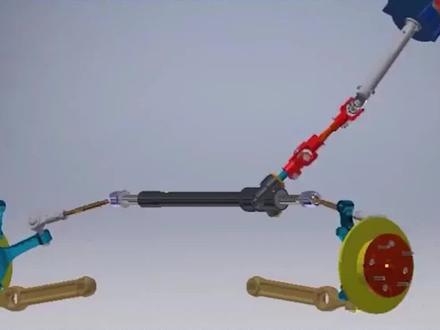

齿轮与齿条之间间隙怎么调整

齿轮齿条安装间隙调整方法技巧方法，齿轮和齿条咬合时，放入我们所需的间隙厚度的铜箔片，例如零点零二毫米厚度的铜箔片，再给齿轮一定的预压力，使得齿轮和齿条的压紧，再推动齿轮转过铜箔片， 最终我们得到的间隙是零点零二毫米左右。方法二，齿轮和齿条咬合如上图，在预警齿轮后，齿轮前后轻微摆动 间隙，就看摆动表上调整齿轮上下来调整间隙。注意事项，在装配齿轮和齿条的时候，需保证他们的平行和垂直， 同心度也应该在标准范围内，否则会影响装配和使用。减速机固定螺丝孔最好能有几个条形五到二十毫米孔来调整齿轮和齿条的间隙。关注我， 奥迪斯传动科技，专注传动键！

有人问这个齿轮尺条的配合以及动画该怎么来制作？其实很简单，我们一起来操作一下啊，那么我们先把这个动画把它给暂停一下，我们这里点击文件，点击新建生成一个新的装配体。好，那么下一步的话，我们再点击这里的这个设计库啊，设计库， 那么这这个设计库里面的话，呃，我们选择国标啊，啊，这的话我们选择国标，然后选择这里的动力转动，选择齿轮，那么这的话我们先把这个纸条拖出来啊，这里有一个纸条矩形直尺，把它拖出来， ok 啊，那么他的参数的话，我们就选择魔术为二，压力角为二十，然后面宽为二十啊，长度三百啊，我们就选择他他默认的一个，呃，参数确定， ok， 然后我们再来选择这里的这个正齿轮啊，正齿轮往外面拖，那么这里的参数的话，我们也可以选择默认打魔术为二尺数二十或者三十，你们自己定啊，多少你们都自己定，然后压力角还是二十啊，面宽二十等等， ok， 我 们再点击确定。 好，那么下一步的话，下一步我们选择这两个面，我们给一个重合，因为他们两个宽度是一样的，如果说宽度不一样的话，那么你们这四个，那么这四个面的话，你们就需要给一个宽度配合啊，那么这里的话我给它重合。 好，那么在下一步的话，这个齿轮啊，他的魔术是二尺数，是那个二十，所以说他的分度圆的半径是多少？是那个分度圆，直径是四十，半径是那个二十，看到没有？那可以看到这里的话，就是他的分度半径 直径是四十啊，那么下面，下面这个虚线的话，这个虚线是我们的这个尺条啊，他的分度线直径啊，是分度线，是分度线啊，是分度线，那么这个分度线的话，这个边线跟这个边他是有高度的啊，我们选择这个面来草图绘制一下， 好，那么我们选择在这里我们来画条直线，好，他这个水平的，那么我们可以测量一下从这个从，然后这个底边我们也把它，把它往这里引用，把它变成构造线。 ok， 我 们可以测量一下从这到这的距离的话是二十，对不对？然后加上分度圆半径是二十，所以说底面到这个圆的一个中心的距离是四十， ok， 好， 我们退出扫图， 我们再选择这个圆啊，然后再选择这个底面，这里我们给个距离，距离的话，我们给个四十确定， ok， 好， 然后再把它挪到我们合适的位置来啊，比如说挪到这来， 是吧？好，我们再来选择配合，选择我们机械配合，然后这里有一个尺条小齿轮，对吧？那么尺条我们选择我们刚画的这条直线啊，那么小齿轮我们选择这一个风度圆， ok， 那 么这里的话是四十选择确定，确定。 ok， 我 们再把所有的这一个草图把它给隐藏一下啊， 然后下一步的话，我们选择我们的这一个运动算力这里， ok， 那 么这里的话我们再来添加一个马达，选择这个圆，那么他的旋转方向是另外方向，这里转速我们给一个二十 确定，然后再来，呃，设置他的一个帧数，选择三十帧确定， ok， 然后再来点击计算啊，反了，对不对？反了反了，反了啊，反了的话，那么这里的话我们可以把它给那个固定一下啊， 稍等一下，我们把它拖回来，然后选择模型，模型的话我们这里把配合改一下啊，配合 配合，把这里有个反转点一下，反转点一下。 ok， 点击确定，但是现在的话他这个位置干涉了是不是？所以说现在的话我们就把这个配合先压缩掉，然后再把它放到不干涉的地方。 ok， 然后再把这个配合把它给解除，压缩 好，那么我们再来看到我们的这个动画啊，用算力选择这里，我们选择否啊？选择否 好再来计算，看到没有？这样的话，这就是我们呃，尺条和齿轮他们约束的一个动画啊。大家如果说有什么问题的话，那么也都可以在评论区留言，那么同学们再见。

接下来教你用 fosun 三百六十进行齿条和齿轮的组合。齿轮和齿条还是通过 fosun 三百六十的 g f gear 插件来快速生成。 设置对应齿轮魔术压力角。齿轮和齿条的正确逆合距离是齿轮分度原半径加上齿条高度即可得出齿轮齿条正确组合距离。快去试试吧！

首先，齿轮位置一定做成可以调节，比如偏心轴承做结构或长孔微调，齿轮齿条捏合间隙不至于太大或太小。其次，控制系统必须设置回程间隙补偿指令，调整齿轮反转后的传动间隙，比如时机要走五毫米， 考虑到间隙调整次伏电机脉冲数实际行走可能五点二毫米，这零点二就是传动间隙，具体数值需要测试后才知道。第三，为了使得切割图形不失真，一定要考虑传动部件的灌量和次伏电机灌量比最好小于三。
