ecs700培训教程
粉丝5031获赞9444
相关视频

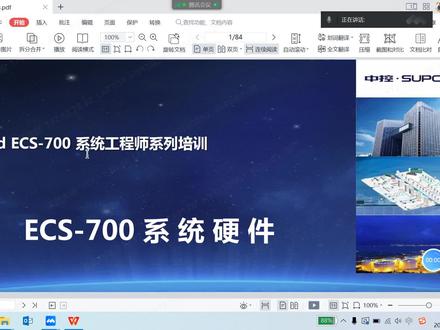

20:25查看AI文稿AI文稿咱今天就是讲一下这个 e c s 七百系统的这个系统的硬件，然后到下个月呢，还有一个是讲这个系统的一些维护啊，嗯，基本上学系统的话，之前我们也是 那么一般都是从这个硬件开始学的，软件是后期慢慢对硬件熟悉了以后啊，再去接触的软件啊。 首先呢这个七百呢，就是肯定要学一下这个系统的架构啊，然后控制节点，硬件啊，操作节点，通讯网络。那么这些什么叫操作控制节点，什么叫操作节点，什么叫通讯网络呢？网络节点到后续呢都会有这个介绍啊。 首先看一下这个系统的概述啊，这一个是设 dcs 系统基本的这个概念啊，他就是这集散控制系统，那么指的是就是咱现场的那些变送器啊，阀门啊，然后呢通过这个，通过这个电缆啊，传到咱们现场的控制站，那么然后呢咱们的控制站呢，再通过网线， 通过交换机啊，呃，和我们的这个上位机或者这个操作站啊进行连接，那么就要叫做集中，集中的显示和控制 中控呢，实际上呢它的系统呢，也也有好几种，你像有那个三百叉 p 啊，现在是一般用那种小系统上啊， e c s 一百啊，还有这个 e c s 七百啊，实际上长以前的时候可能在用的最多的，可能小系统里边三百用的 比较多啊，我们这边呢都是七百的系统啊， 他的一些特点啊，大家这个站起来看一下就行了，看下他一些系统的特性啊， 开放性，安全性啊，应用性，实时性啊，强大的联合控制，高效的族人组探完备的系统监控， 我跟你说简单，咱简单的说一下它的一些啥意思啊？也是这个开放性，以以我目前的系统来说的话，它实际上可连接的这个设备还是比较多的啊，你比方说它可以和这个 o b c 通讯啊，也可以记录这些通过 o b c 记录这个 somes 啊，这个软件那么还 安全性呢，主要指的是他一些防病毒啊，防这种攻击的这种特性啊。再一个呢，这个啊联合控制，你比方说咱们公司啊，基本上是咱所有的那些网络都是 并不在一块的啊，实际上是大家可以想象一下，虽然说有好多个交换机最终汇过来，实际上是我们现在是有有一个主的交换机啊，这样去分的，无论是这个 空车站还是咱们的这个这个电脑，所以说咱们实际上是可以考多这种叫做网络之间的一些通讯，你比方说啊 啊，以三步来说，三步啊，想看到一步的一个数据，那么咱们是可以是可以通过呢这个网络变量呢进行来传输的，这个高效的做人组态啊 啊，中控的人说的话就是你所有每一个电脑啊，都可以是工程师站，那么大家有一个组代服务器，那么所有的数据保存到组代服务器上啊，呃，一般你接触过的人或者调试的人应该都知道啊，你每一个电脑呢，都可以打打开那个组代管理软件啊，这就是他的一些多人组态 系统监控呢，就指的一些一些报警啊，一些网络监控啊，这个系统的软件呢 啊，这个软件呢？微消费要的呢分为两个啊，一个是这个控制左下软件，还有个监控软件，那么控制左下软件就是咱们啊， 咱们仪表那常用的左转软件，监控呢，就是操作工进行监控操作的那个软件，这个商务机软件，那么控制软件呢，又分为 两个部分，一个是系统结构的软件，还有一个是组态管理软件，那么系统结构呢，就是我去怎么去布局我这个整个的工程啊，是我需要设几个站啊？一个是控制控制站，我要去建几个，那么电脑我需要建几个啊？这些功能 是在这个系统结构的系统结构组态软件中实现的。那么组态管理软件呢，就是涉及到我们实实在在的一些操作了，比方说加点啊，加个控制，改个逻辑啊，加个连锁，加个阀门，都在这个组态管理软件，那么监控启动软件呢， 就是操作功能上飞机软件啊， 那么利用流利呢，是非常广的啊，这里边呢就是举了电力、化工和石化。 那么下面呢，我们正式进入到这个硬件的学习，首先呢是了解一下这个系统的 架构啊，其实大家提到谈到这个架构呢，我们可以想象一下，就是我们现在啊，从幺五幺到幺五七啊，这个整个的啊，一些这个网络的布局，实际上这个 这个就是讲了一个一个系统的一个布局，那么 c c r 呢，就是类似于就是中央控制室啊，就是我们的那个 啊，幺五幺的那个，那个那个大的那个主攻势啊，包括那些电脑啊，这个在里边呢有一很多这种服务器，我们的历史服务器呢啊，就在我们的啊，就在我们的幺五幺的啊机柜间啊，他们之间呢是 都是通过些网络啊进行来传输的，你比方说如果上去到这 erp 啊，麦麦斯系统的时候呢，他可能要经过这些 obc 啊，中间的会有这种防火墙， 这个 apc 呢是一种先进控制啊，也是通过他来进行连接的啊，那么大家可以看到每一个呃呃控制式之间呢都会有一个网络柜，那么网络柜里面呢，有最起码有两个，或者是 啊都是偶数的啊，那那个交换机，那个交换机呢，就是大家通过网线啊或者是光纤，那么把我们的网络呢进行连接起来，连接呢是我们现场的 fcr 呢，就是现场的那个 控制室啊，你像幺五，从二幺五二到幺五七啊，我们就可以通称为叫 f c 二。这些现场的控制柜呢，通过这些啊连接的模块 啊， io 模块或者是连接模块，那么柜子与柜子之间啊，卡件和 现场的一些设备啊，包括 p l c 通讯啊啊，或者是我们的现场的呃变送器啊，阀门啊进行连接啊，这就是一个基本的这个系统的架，系统的架构啊， 七百里边呢，又分他老是讲架构，架构呢，他有有几个这么个节点啊，一个是操作节点啊，通讯网络控制节点啊，操作节点顾名思义呢就是那些上飞机的电脑啊，进行操作工来进行操作的啊啊 通讯网络呢，就整个的这个网络网络结构啊，通过通过网线啊光线来实现的啊，然后控制节点呢就是我们现场的那些机 柜啊，现场的机柜和现场的变动器阀门进行箱连接， 还有个概念呢，是这个玉的概念啊，控制玉和操作玉，那么很简单，就是控制玉，就是我们的那些所有的机柜在一块啊形成的啊，这个玉，那么每个玉里边呢，有很多不同的站， 我们相当于你你，你有一个多少个主控的问题啊？你像那个比心经有四个站，或者嘉清有三个站，他会分什么？三点二、三点四、三点六啊，四点二，他都是点二，从点二开始，那么每隔两个开始往下，他是龙鱼的吗？ 这就是控制，大家组合在一块形成一个，一般是你像这个丙烯精控制欲啊，加轻控制欲，基本上是以我们 这个运营部来划分的啊，操作域呢，也一样啊，操作域基本上也是啊，也是分到这个各个运营部，那么我们公司是这样的，当然你也可以啊，有一个大，比如说有一个大的一个操作域，他可以控制所有的这些站，那这样也是可以的啊，从这张图来看呢，我们 结合一下呢，就基本上那么有一个大的中央控制室，那么这就是类似于我们的幺五幺，那么现场呢，有比方说幺幺五二机柜间或者是幺五三机柜间啊， 大家可以就是看这图的时候呢，我们要啊，根据我们的现场的实际的结合结合起来啊，刚才提到的就是这个啊，灵活的一些配置，就是你不同的 不同的操作欲啊，可以去操作不同的啊，这个控制站啊，就都都在我们的这个组合软件里边来实现啊， 那么实际上在你像我们的主攻，现在基本上工程师上我们是放在幺五幺的，实际上刚开始最早设计的时候呢，在现场呢也是有这个工程师站的啊，这个工程师的这个功能实践呢，实践就是靠那个加密狗来实践的啊，就是他把那个授权写进去， 中间的网呢，叫做，这叫做这个过程控制网，实际上就是一些交换机啊，网线啊，光芯啊，靠这个连起来 控制节点的组成啊，一个是首先咱看一下硬件， 有这个机柜啊，机架，机架就是这个这个这个装这个卡件的这个那就叫机架电源模块啊，工业交换机控制器单元 ro 模块单元。 首先呢他他这个机柜呢是这个啊，国标的十九寸的机柜啊， 一般呢我们我们的项目上会看到啊，比方说这个网络柜啊，网络柜就是放交换机的啊，网线的光纤或者光纤盒在那放着， 对吧？然后系统柜呢是有含有这个主控的，那么称为这个系统柜，系统柜呢是装有咱们这个卡件啊，主控和卡件，或者是 咱们的扩展的那种这种这种，呃，扩展的那种安欧模块的那种机柜。另外一个呢就是像这种安全山柜啊，还有这这这个继电器柜， 然后配电柜呢，一般一般对我们这个项目来说的话，我们就是一个机柜间有一个总的啊，大的一个配电柜啊，我们那个配电柜里边的那些图呢啊，也是需要我们去了了解的。 首先看这张图呢，这个呢左边这个啊是我们的核心，坐在左上角啊，是控制器 啊，控制器下边呢就是我们的这个机架，机架上面呢装着这个机座呢和 io 模 块，在这个右上角这地方呢会有两个这个 e bus 的这个交换机啊。啊，一会再讲这个 e bus 它是是是连啥的啊？然后后续呢？有线槽啊，这个接力的一些铜条 啊，这个呢就是电源模块啊，呃，这个从上边来看的话，他应该是没有那个电源容易模块的啊。 呃，那么你要知道我们我们的系统因为是有两个厂家供的，虽然都是中控的。呃， p 六六的那个幺六单元他是 他是厂家总包的啊，那个那个柜子里边啊，也没有这个电源容易模块啊，其他的柜子吗？是中控物的就就是都有了，这是系统柜啊，那么供电呢 啊，这个图呢，实际上是光讲了就是，呃，一路 u p s。 店啊，一路叫一路叫，我们平常叫做从古排来，直接直接叫试店啊，实际上在我们的配置当中呢，是从电器啊，来了两路啊，两个 u p s 输出了三百八的 这个交流电啊，通过三百八呢再分 uvw 嘛，我们分成了几组，二百二的这个配电， 二百二的配电，下边的分的这个配电端子啊，给我们的每一个控制柜进行来供电啊。讲到这个供电呢，我们实际上如果有有机会的话， 按说是这个龙鱼测试啊，每一个项目在新投放的时候是要做这个龙鱼测试记录的， 或者说我们在在一定的这个运行了一段时间，在大的检修的时候时候啊，这个荣誉测试记录也是需要做的。 呃，这个配电呢，实际上除了我们的 ups 电，还有一路呢，还有几路试电， 那么 ups 呢？是给我们的呃电源模块供电，那么这个呃试电呢，是给他那些就是风扇和灯啊，来进行供电的， 这是一个基本的一些供电的图啊， 就是一个是控制器啊，控制器有二次 字符的经验。端子啊， io 的连接模块机架啊，这个呢是个配电盒啊，这个配电盒配电盒上有些地方还有保险，这个也是我们需要去注意的啊，这个赵文那边应该是经历过一次啊，对吧？ 交换机也是这个二十四伏的啊，这个的 di 模块呢，和我们用的不太一样啊，它这个配电呢是它相当于是 di 点那种 接端子的这种底座啊，我们呢是接的是那个接的是转接端子板啊，不过类似这这其实原理都是一样的 啊，就是给我们这个二十伏这个回路要提供一个电源，因为电器啊给给的我们是一个干结点啊，或者说现场来的那些，呃开关那的信号是干结点的时候，那么我们 需要配一根四伏电，实际上他的原理都很简单，实际上这这里边每个卡件里边都会有一个，你可以类似一个一个小灯，一个呃一个灯他需要一通过一个回路啊，一个回路的话那就需要有电源啊，你那个灯亮就是那个他给他提供一个电源， 他会去通过这个灯的变化那么进进而进而去影响卡件里边的一个一个开关的一个一个状态。 呃这个机架呢有长机架和短机架啊，我们呢用的呢都是些长机架，那么长机架呢一个机架呢可以放十六个卡件啊 啊，有八个机做十六个模块啊，模块的地址呢啊？零到十五，机架地址呢？是零到三，就是说一个柜子里边可以放四个机器， 四个机架对吧？ 机架上面呢会放置啊，这个机座啊，通过这个机座呢再插上这个模块， 一个机柜呢，最多安装四个机架。地址地址设置啊，大家看一下这个，他是通过这个跳线来设置的零一二三， 这个需要啊，大家掌握一下啊，比如说两个，呃，读短记的时候是零是吧？短，上边转 gpe 的时候 啊，下边不短呢，这个是一，短， gpr 呢是二，那两个都不短接呢是代表的是三。那么现在是四号机架啊，我们为什么要试吃这个地址啊？你 这些所有的卡件也好，设备也好，连接起来我们都是需要通过这些地址来进行来识别的啊，这个是识别的你的机架地址是吧？识别你把你的机架地址啊，还要去识别你的这个卡件的地址啊，模块 啊模块呢，你看他分的叫啊，有控制器是吧？那功能呢？就是一些肯定是非非非，我的 cpu 啊，管理处理，控制计算啊啊，他起了个名字叫我们的手掌啊，那么有 io 连接模块啊，这个是比方说我这个一个柜子 啊，我一个柜子这个卡不够，我再换一，再增加一个柜子，这个时候呢我我和他连接的时候呢，就是这个要通过 io 模块连接模块来实现我的扩展柜的连接 啊，在本柜里边连接呢，就像这个主控和我们的 l 模块啊，是通过 l bus 五线进行连接的啊， r o 模块呢功能呢？就是 i o 信号的采集啊和输出，那么 i o 连接模块呢，是实现扩展 i o 模块与控制器的通讯啊，就是我们的扩展柜， 那 local 是那本地的意思是吧？这个就是扩展 extent。 呃，看一下我们的那个我们的控制器啊，我们的控制器，呃，也是，这个就是龙鱼的是 f c u 七幺二杠 s， 那么它的基座呢？是 m b 七幺二杠 s 构成的，那么下边是基座， 上面呢是控制器，我们是两个龙鱼的啊，简单看一下它的特点啊，我是三个三十二位工业级的 cpu 啊，支持一比一的热备用 啊，最快二十毫秒的选配周期，响应速度快，实时高，那么通讯速率呢？是一百兆一百兆啊，本地呢有四个机架啊，可以扩展二十八个机架，那么七个 io 连接模块单工程呢，支持十六个控制域和十六个操作域，单域呢，六十个节点。 故障安全呢，是确保在故障情况下系统输入输出安全可靠啊啊，在线更新呢，是单点，在线下载， 这个故障安全呢，就是类似于我们的，比方说他断线了，他在保持着啊，当然我们讲这个东西不一定是有，就完全这个 pp 给你讲，那可能会和咱们现场当中碰到的一些问题啊，我讲这个为什么说到这点呢？是因为如果我们的 dss 断线了啊，他是保持在一个树上的操作工，他是看不到的，但是我们你如果要查趋势的话， 你是可以在趋势上看到，如果断线了，虽然有数，但是你看到这个数后边会写着点一二二， 这个是不一样的，所以说我们在在分析判断问题的时候，有些时候操作工他认为，哎，你这个，这个这个量没有变，你怎么还还还连锁了呢？ 啊？由由于我们的 d c s 的这个这个机制和 c s 和 c c s 它是不一样的， c s 它可能就是你断线我就要，我就要走连锁，我就要跳高或者跳低，你就显示一二二通道故障了啊？但是你 d c s 通讯过去那个点，比如说有有它可能会不会变啊？尤尤其是那种一键 两出的啊？这个是需要我们注意的注意的一个地方啊，这讲了一个故障安全型啊，比如那个阀门也会保持输出啊，输入也会保持住。 呃，控制器的容量呢？就是指的我们这个一个主控它最高的容量是多少啊？这个取决于我们整个的系统的配置啊，你是用用。
146FIGO

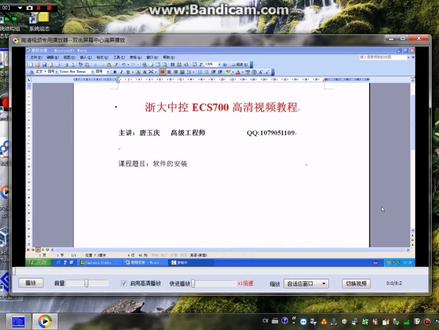

08:02查看AI文稿AI文稿大家好，本节课我们讲软件的安装， 首先找到主态软件， 我们可以看到 set up， 我们双击 set up， 选择软件安装。安装软件 在安装语言选择中，我们选择中文简体，点击下一步， 下一步 选择。四用户名，于公司名称中可以选择默认 下一步目的地文件夹就是我们要将此软件安装到的文件夹，这时我们可以选择浏览 更改到要安装的文件夹中，我们也可以选择默认默认安装为吸盘，我们同样点击下一步。 本机是否设为主态服务器，我们选择为主态服务器，点击下一步。 选择数据库目录，即我们平时运行的数据库存储的位置， 我们默认为地盘，我们可以点击浏览更改该盘辅的位置，这里我们选择默认为地盘，点击下一步下一步安装。 大家可以看到此时软件正在安装， 同样我们可以看到有安装进度条。 好，我们看到这个是立即重启计算机，当我们点击完成的时候，我们就可以发现我们的软件已经安装完成了。安装此软件之前我们要关闭所有的杀毒及安全卫士， 那么这里我们就不再演示了，当我们点击完成的时候，我们的软件就会自动完成。好，本节课我们讲到这里。
115向上的土豆
05:38查看AI文稿AI文稿哈喽，大家好，今天讲一下浙江中控 e c s 七百主态环境的搭建。 首先呢我们用虚拟机软件打开一个虚拟机，我们的主推软件就装在这个虚拟机里， 因为虚拟机这个系统里面比较干净。 首先输入密码， b c s， 我们可以看一下这个系统是 wins 的， 已经激活了，然后这个是虚拟机，然后外面的是那个物理机，然后看一下这个虚拟机的属性， 因为是一个比较干净的系统，所以我们 先看一下他这个，嗯，系统结构，那个 c 盘里面是比较干净的， 嗯，有个地板是用来放我们的一些文件的，这这是安装之前的状态。然后 我们首先把主台包从物理机拷贝到运气机的底盘里面， 直接通过虚拟机工具可以实现 ctrl c、 ctrl v 等。嗯，文件复制和粘贴。 那这个安装包呢？可以关注 温和之冰，然后获取那安顿包拷拷贝进来之后，我们以管理员的身份运行，那这个是他的安装 说明， 然后是安安装软件，这里选择第一项，下一步， 呃，确定下一步，然后同意他的协议，输入用户名称和公司名称，我们都勾选上，然后下一步， 这要作为主台服务器，所以一定要把主台服务器构造 路径默认 下一步， 剩下的过程可能要持续几分钟。 该环境呢，我们是作为嗯主态学习练习用的， 后面我们可以详细的介绍一下那不同的 服务器，比如它的主态服务器，嗯，操作操作，原站工程师在 o p c 服务器等不同的服务器的安装方法。 刚开始呢大家，嗯，先，嗯，不要去发财，不要去想为什么，然后只需要嗯跟着做就可以。 等这个我们把这个环境然后熟悉了之后，我们再详细的系统的讲解一个， 到底这些这个 dcs 系统是到底是怎么搭建起来的，这里完成了 安装完之后需要重启， 你一从一 后呢发现这个桌面上多了三个图标，就是中控、 e、 c、 s 七百最主要的三个软件。 然后他的 d c 版当中多了一个文件夹，这是他的安装目录，这里面的文件也不能动， b 盘当中多了几个文件夹，这是他以后的工程文件存放的地方。后面我们再详细的讲解，今天的课程就到这里，谢谢大家。
178汶河之滨
17:13查看AI文稿AI文稿好，大家好，这节课我们来讲一下连锁程序的制作。好，要求风机正常运行，当出现总管压力低于五，冷却水温超过五十，仪表气源压力低于一点二， 水箱水位低于一千六百四者之一时，连锁程序使风机立即停止运行。 啊，我们新建一个用户程序名称，我们写入连锁制作 描述中，我们依然写入此为连锁之作。 how， 那么我们看到邀请中有四个条件，所以我们要将此四个模拟量值进行采集，并且输出到风机运行的停止信号中。 那么我们要在控制在位号表中建立此适者对应的模拟量。 好，我们将 v 号的 模拟量选中，模拟量输入及模路，增加尾号 总管压力。 这里，比如我们写入拼音总管压力 描述中，我们写入 总管压力。 冷却水温 描述中，我们写入中文冷却水温 仪表气源压力 水箱水位。 好，我们将总管压力单位选成牵帕， 冷却水温选成温度摄氏度， 仪表气源压力选成照 pa， 水箱水位选成毫米。 好，我们来看一下我们的要求，那么我们的四个模拟量就建立完了。下面我们建立一下风机的运行信号， 那么我们将持选为开关量输出，即开出同样增加位号。 比如这里我们定义风机启动。 好，我们将风机启动的模拟量开关量输出信号定义了一个体质对应的 f， g， a， q， d 位号，好，将此位号进行关闭。 那么系统中进行了提示，我们可以看到 正在检查 i o 位号地址冲突，正在检查位号属性失败。好，我们进行返回，比如 我们看到该开关量输出中地址，我们可以看到零零零零与我们模拟量的通道相对应，相排斥及相冲突，那么我们将 我们将地址更改为零零零零零零零幺零 零零二， 同样我们选到模拟量输入， 大家可以看到我们刚刚添加的是模拟量中我们的地址依然是冲突的，那么这里我们依然要进行 更改。 整管压力我们更改为零零二， 冷却水温我们改为零零三， 仪表气源压力我们改为零零四， 水箱水位改为零零五。 好，我们此时再关闭。好，我们发现已经变异通过， 那么此时我们进入到程序中，我们进，我们双击我们刚刚建立的连锁制作 好，在编程序之前，我们大家分析一下，我们有四个条件可以限制我们的风机停止，那么只要出现我们其中之一风机，立即报警信号 来定信号，那么当给定信号到达时，通过一个货的功能块使风机 进行停止。 好，我们找到模拟量处理功能块，我们上节课讲到有高线报警功能块， d 线报警功能块。 我们来看一下总管压力低， 冷却水温超过即低高低低，那么就是说我们出现了三个低，一个高， 所以程序中我们也用的是一个高的功能块，三个低功能块 啊，我们将此四个功能块的输入端与我们的位号相连接， 我们来看一下我们的高高为冷却水温超过五十， 那么我们将尺高端连到我们的冷却水温端啊，冷却水温 连到我们的输入端， 我们将此连接到我们后面的功能框中， 那么我们的低端有水位，水箱水位低， 管道压力低，仪表气源压力 好，试着试着与我们的功能块相连接好，我们来看一下，当出现总管压力低于五的时候，总管压力， 总管压力低于五， 即我们的压力低于五的时候， 那么此时我们双击此功能块。低线功能块输入参数中为固定的压力输入， 输出拆数为报警值，即低于我们的报警值的时候，我们输出一个 lam 为一 操作参数，这里低限值默认值为零，那么这里我们更改为五及低于五的时候输出一个报警值。对于智魂值我们这里可以改为一，点击确定 冷却水温超过五十， 那么高线报警功能块基本参数中操作参数同样 i n h 改为五十。 置换值这里我们依然改成一， 仪表气源压力低 一点二， 仪表器件压力操作参数中 i n l 将此改为一点二 置环值，那么这里如果我们还改成一的话，相对于我们的低限值来说，范围是特别小的，所以也就相当了一个死区，那么这里我们不能改成一，我们尽量改小一点， 比如这里我们改成零点二，零点三都可以，比如零点三， 水箱水位低于一千六，水箱水位操作参数 n l 中改成一千六。置换值这里我们可以适当放大，比如三十。 好，那么报警值我们设置完毕。我们来看一下，当此试者之一报警时，连锁程序使风机立即停止运行， 所所以也就是说如果有四者之一发生，不必说，非得四个都要发生，我们才使风机停止。 那么这时我们可以选择逻辑运算功能块， 八路或功能块， 我们将前四个报警功能块依次连接到 n 一到 n 四， 那么大家可以看到，也就是说我们或功能块，即只要其中有一个为一，那么我们的输出端 alt 即为一。 双击在基本参数中输入参数，我们可以看到 n 一到 n 四为灰色的。 为了使我们的程序更加简洁美观，那么这里的 i n 五，我们取消 i 六 i 七 i n 八的对号，我们都点掉，点击确定好，我们可以看到 o r 八及八路或功能块中只有四个输入通道 n 一到 n 四。 好，那么当此四个报警到达之一的时候，或功能块及输出一，那么此时我们即让我们的输出端为零，即我们的风机停止。那么这里我们加入一个非功能块， 同样将此功能块的输出连接到我们建立的变量模拟量开关量输出。风机启动。 好，那么程序我们变完了，我们再来回顾一下。 首先由四个报警条件通过报警功能块进行高线与低线的比较，最终输出我们的报警值。例如我们的我们的 冷却水温超过五十，也就是说我们的冷却水温值通过我们的害值 h i g h 望功能块对比形成一个报警点，使报警点到达的时候，通过或功能块 o r 八最终输出一个 out 值， out 值如果为一， 那么进行取反，取反之后输出为零，此零即为我们的风机启动信号至零，那么风机启动立即停止。好， 这就是我们的连锁功能程序，大家可以举一反三，自己做一下好连锁程序。我们讲到这里。
74向上的土豆
04:23查看AI文稿AI文稿大家好，今天继续浙江中控 e c s 七零零系列教学，今天通过一个实力讲解站监通讯的问题，这里有一个测量点 v 幺幺三二七， 还有一个调节阀，手操器 hike 二三零四，液位测量点位于三点二控制器，调节阀位于三点四控制器。现在要求建立一个液位控制器，使用调节阀来控制液位。 由于测量点和调节阀位于不同的控制器，需要使用站间通讯，将测量点信号给到另外的控制器，最好将站间通讯的部分放到一个用户程序。 我们先来看看二号控制器的用户程序。展间通讯主要用到的两个功能块为 sand mix 和 get mix。 sand mix 的主要组态参数为序列号，用来做区分，每个控制站最多可以设置八个。 该功能快既可以发送布尔亮，也可以发送模拟量，只管上传谁都可以下载。 get mix 功能快用来接受数据，其组态参数为预号，控制七号和序列号，这里标注写的就是有问题的， 因此发送功能快是无法决定发送到哪个控制器的，可以查看帮助获取准确的解释说明。 为了避免冲突，最好是力救，一般不要新建通讯功能快。这里我们把液位信号的测量值和状态分别发送， 前面的几位为模拟量，后面的几位为状态量。现在明确的是模拟量在第六位，状态量在第十三位，三个 mix 的序列号为零。编译通过。 再来看看四号控制器用来接受的用户程序，一种方法是直接将接受信号用于组态 添加。 get mix 功能快到手操器用户程序修改 get mix 功能快，组态参数 与地址为三， ip 地址为两，序列号为零，也就是二号控制器里有 用来发送的识别码。新建一个 p i d 功能快，将接收到的信号直接给 p i d 功能快， 修改 p i d 功能快，组态参数链接好回环线组态到这里就完成了。但是程序可读性差， 最好是建立中间变量，用来接收信号。建立自定义模拟量， 建立自定义开关量。 在站间通讯用户程序里面添加 get make 功能快， 将信号传递给中间自定义变量，然后将自定义中间变量给 p i d 功能快， 对监控画面进行组态， 对二号控制器进行下装，对四号控制器进行下装。组态，发布 监控画面刷新 头，自动任务完成。
153汶河之滨
20:31查看AI文稿AI文稿报你保险，重则就把你整个这个这个转向灯的板给这一路给烧掉了啊，要么就烧你的那个上，上面有个继电器对吧，把继电器给打了。更严重一点把，把那个板子上的某一个电阻，这这一路给你烧掉 啊。这这个问题会存在于，如果说主电缆电器那边主电缆就叉 s 和叉二对吧，虽然咱们对咱们来说咱们没有，咱们是无缘的，但是这个线从电器过来，这个叉 s 叉二，它是带着二百二的电。 你如果一旦和我们的呃运行信号，故障信号，如果你混接了，接错了，接错了位置，那就有可能造成我们整个的这个 dr 转接单字板造成损坏 啊。这一个也是我们要求是特别注意的。所以说在我们在接线工作的时候，一般情况下，这种和电器连接的点呢， 他都是有一个刀闸开关的，或者是有一个保险开关，基本上需要我们把这个刀闸，你要挑开啊，你挑开，当他说要运行的时候，你先量一下这根线有没有电，当他没有电的时候啊，你再去把这个刀闸合上 啊。我们以前呢都是这样来做的，就基本上你最起码就是如果说直接进卡件，比如说我们要进我们的端子版，我们怎么保证他的安全，我整个端子版的二十四伏配电， 我们是要取消的，就是这个时候呢，我把我把整个短期单词版的配电取消，或者是把整个模块的供电给取消，直到我连着没有电的时候，我们才要上。当年的时候我曾经就是电器我们我们有一个一个事故啊， 就是电工提供的清单上都写的是五元，这个点呢，当你接上的，那接上的时候呢，他是他是好的，但是呢，他只是说好一段时间，时间长了就不行了。你比方说那那那大家下午接完了测试都没问题，你第二天再来的时候，哎， 工艺跟你说不行了，让你去检查，我当时去检查的时候啊，我一拆线就把我给打出去了，你知道吗？打一下手，然后等我再再弄的时候，我想换的时候， 我能看到那个那个蓝色的电轴，从我最底下一个模块咵给我打到最上面去。这就是电器他的给你的点，他说是无缘，但实际上他们可能会加很多灯啊或者什么的，他如果一旦加了灯，他那是二百二的，他就有可能去给你给你给你改变了，那电器又不知道啊，就会造成这样的。 所以说我们在和这个为什么讲这个电话，多说两句，就是因为这个 d i 的，如果是你要用用这种主电缆的话，会有影响啊，这种影响，如果主电缆不是那种总平加分平的，还会影响你的。 就是就是叉一信号，叉 l 信号呢，他的有可能会造成干扰，或者是如果距离特别长，他会导致你两两根这个交流电，这个叉二信号和叉 s 信号，他会造造成。如果说产生这种交流电的话，有可能你停停不了啊，这都是有可能的 啊，在当年我们都都遇见过。那么解决的方法就是把交流把这种啊，对我们仪表来说，这个二百二算是强电了啊，就是把你要把二百二的电或者控制要转成二十四伏啊，中间要加继电器。 do 的输出呢，我们的应用呢，基本上就是控制啊，两两个啊，阀门切断阀啊，切断阀的话，上边的是电磁阀，电磁阀呢，又又有这个， 又有本安的，又有隔报的啊，这种隔报的用的多的，可能应该是这个 size 上的。阀门用的是安全继电，他用的是叫做安全继电器啊，那个不是安全上啊，那个比较厚的啊，然后那个本安回路的啊。那么 do 呢，采用的是这个本安的， 呃，本案的这个，这个安全衫，那个叫安全衫，那比较薄一点啊，各个型号大家要了解一下啊。呃，可能有一些你像幺六零啊，他可能会涉及到他，并并不是这个啊，就是没有不是这个防爆区，他可能 只用隔报的，他并没有用这个本安啊。所以说他可能就直接进了这个 do 的转向断层板，直接二十四伏来驱动啊，我们的现场的电磁阀啊，这也是一种方式。还有一种呢，就是我们在控的时候呢，是控这个电器的电器的一些 啊，启动停止啊，就是我们的叉信号和叉 s 信号啊，都要用到我们的开关量啊，数字信号的输出模块。 这个通道啊，有的是十六的，有的是三十二的啊。这个倒倒无所谓啊。我们最重要的呢，还是要了解他的接线。 嗯，实际上在这个启动和停止。那么昨天晚上的时候，那个曹飞给我打电话啊，说是有，有些泵就是 反正启动不起来你。实际上我们在碰到这种情况的时候，一般他运行了这么长时间，这个信号一般不会说，轻易会说是我有什么，就是点动，改为这种长臂和他来控制，控制这种电器。你比方说我们如果要控制电器的话，我们需要知道电器他是怎么来控的， 就是他这个信号是你你给他一个点动的信号，他启动起来啊，你再按一下那个停止按钮， 他就停了啊。或者他就是相当于接受一个脉冲，脉冲点动，这都是一个的概念啊。还是说他这个泵的启动停止是一个长保持的信号。 什么叫长保持？就是我的一个开关，我从这里的位置掰到这个位置，我停住了，这种叫长保持。他这一他是启动停止一个点，那种点动的往往 是启动和停止是两个点。那么现场呢？他可能会有两个按钮，一个启动按钮，你按一下，他自己复位了，那么这就叫脉这。这就是点动的，他是一个脉冲信号，同样的，你那个停也是一样，按下去再反反自己，再反弹回来，他也是一个脉冲的信号 啊。所以说他的不一样，会导致我们的系统的组态不一样啊。如果说电器变了，我们的系统组态也是需要变的啊。不是说他变了之后我们就不能操作了，实际上是可以的。就是由一个 由一个就是一一个一个启停来控制，还是由两个一个起一个停来控制啊。这个是说的一点电器的一些一些控制方面的东西啊。所以说你到时候工作的时候你去判断的， 你需你是需要和电器去确认啊。哦，比如说前段时间那个二九七那个御冷机啊，他之前的时候是点动来控制的，两个点来控制的，现在呢，他又改成一个点来控制啊，好多成套的设备呢， 都是这样这样来的。再说一点呢，这个叉二信号和叉 s 信号，那么叉二呢，一般呢就是我们厂的啊，咱说是这个启动信号呢，他是一个叫做啊，给个脉冲，我们平常呢这个启动回路呢，他是不得电的，相当于我们要接一个常开点。 然后呢，我们的叉 s 信号呢，相当于是和人家的整个的停机回路啊。我说的时候，你脑子里最好想一下这个电电路啊，他是相当于两个两个那种 b 长臂点在那串连着你任何一个现场的按钮，一点他跳了是吧，他就停了。或者是我们一个 dcs， 这个长臂点 你断开了，长臂变呃变长开点，他也会停掉。所以说这个这个这样做，实际上对我们来说不好判断。很多东西你无法判断，你这根线突然间你断了之后，虽然说你仪表并没有 发出停止停止信号，有可能你因为这根线有问题，他可能停机了，或者说他起不来。所以说当电器找咱们来判断，说起不来，人家找你的时候，你千万不要说这个东西，你起不起来和我没关系。 这不是说你，和你仪表没有一点关系的。你首先要判断好你这根停机线，你这个信号给电器呢，是没有问题的，你可以直接问电器，你就直接让他量我们从我们到电器的那根线是不是正常的，对吧？你就说我们不要每次你以为他起不起来和你 是没有你你你得仪表很多时候需要你首先要字正清白，然后你才有底气去和人家去去判断很多问题。昨天火炬的那个，那个灯一直在亮着， 那个灯实际上是我们来控的，应该是后来查了，网民要是去去去去查过了他，就因为他温度，温度不在那个区间，以后他要报警的。他查明灯故障报警的，那都查明灯故障报警，那肯定肯定是要要要亮灯的呀。啊， 再看一下，扯多了啊。再看一下这个模块拔叉的这些方法啊。插桩模块这个大家看一下啊，你再上新项目的时候，有机会的话，很多人应该都都都 拔插管啊。将模块对准基座的导向柱啊，垂直均匀用力的将模块推到基座上。当听到咔嚓声时呢，说明模块已经安装到位啊。插装模块时呢，要有要有一定的力度啊，避免插接的不到位啊。拔除的方法呢，是 一只手持螺丝刀插入锁扣，向上用力板动螺丝刀的手柄，锁扣在刚刚原理作用下向下运动，带动锁扣的助推结构，把模块领出。同时用另一只手应扶住模块啊，以防止模块弹出后跌落损坏。 模块呢，应是完全由助推结构自动拧出，切勿再用力拔模块。 这是 来看一下这个操作节点啊。操作节点实际上就是啊，我们的啊，主控室或者现场的一些操作室啊，说白了就是一些台子啊，啊，操作台啊，或者这些电脑啊。 我们用的键盘呢，就是些普通键盘啊。实际上这种键盘呢，也不大好用啊，坏了也很难，也许很难换啊。 嗯，加密狗呢，就是这个，有工程师站的狗啊，还有操作员的狗啊，也有 sams 的狗啊，每个狗的这个邪路的功能不一样啊， 这个我们就了解一下行了啊，包括这个狗的这个这个一个表示啊，一个授权。 那么操作站呢，和公示站啊，我觉得也没，也没必要过多的去解释这些东西啊。 那讲一下我们这个操作精灵，它有很多服务器啊，有这个啊，数据服务器啊，历史数据服务器啊， 主在服务器啊，时钟同步服务器 啊，实际上数据服务器呢，就是我们的那个叫预服务器啊，实际上他是有四个服务器，预服务器和这个历史趋势服务器，这服务器任何 比方说预服务器有问题，或者历史区数历史数据服务器有问题，都会导致没有历史趋势。 嗯，所以说这那个预服务器呢，他他这两台呢，是不能同时关的。 然后历史数据服务器呢？在呃，我们的所有的历史趋势服务器都是在幺五幺啊，有几个这种柜子， 他那个电脑呢，和别的是不一样的，就是那种，就是那种服务器架构的，中间呢，有一个有一个显示器，是那种推拉式的，拉出来以后你你点开他有几个 kvm， 一个显示器呢，他连了可能是四个电脑啊，或者六个电，基本上连四个电脑啊。 那么组代服务器呢？实际上我们每一个那个组代服务器都在二楼啊，那么飞秘呢，是在那个，是在那个公用公用电脑那一侧啊，那么保密呢，就是洁二京那个电脑 啊，我们之前领导让把那个我不知道，那个打签啊，那个那个签要要贴的，抽空问他们我咱以前不有个手持的吗？我不知道在哪了，把用那个手持贴上去， 这个这个，然后呢组代服务器呢，就是上面有两台，那么后续我们有那个标签以后呢，每一个就是运营部的，包括他什么什么，他是一个，他是组代服务器啊，这些呢，到时候会贴一下，大家找的时候呢，就基本上也要好找一点 啊。然后那个时钟同步服务器呢，是由软同步和硬同步啊，我们这边用的应该是硬同步啊，当时装了一个装了一个那个，装了一个这个这个，嗯叫叫叫 gps 吗？装了一个那个，当时装装装时候我也不在啊。 嗯，通讯网络啊，实际上实际上操作节点呢，更多的一些电脑。然后我们通过这个主态软件啊，系统结构软件呢啊，赋予了这个电脑 他不同的功能啊，你是作为一个呃预服务器啊，数据服务器啊，还是历史服务器，或者是呢，你就是作为一个工程师站，还是说你是作为一个操作员站啊，这样来啊，就是一些不同电脑啊。那么通讯网络呢，实际上就是连接我们这些 啊，我们的底层啊，我们的控制站啊，我们的电脑，包括上上啊，后续啊，就是公司的管理网 啊，一些一些这些网。你比方说我们现在除了我们知道的啊，就是控制柜啊，现场的仪表控制柜啊，电脑这这一个这一层网络以外呢，这是要控制网。 那么还有一个信息管理网啊，他们是通过这个 o p c 啊，通过 o p c 把数据传输到啊，我们的那个实时数据库上啊，通过实时数据库呢，我们可以去 啊去看到我们公司的好多的这些，你比如说连锁通用率啊，这个计算 通讯网络呢，有这种 i o 的总线啊，有连有缺陷的一个叫叫叫 e 八四啊， l 八四啊，就这些总线。 airbus 呢，就是控制器与 ur 模块进行连接啊，之前也说过了啊，两头这个这个带这个针式的啊， 这个连的呢，就是连的我们的机架啊，你像这个他就是一号啊，零一二三是要互相连起来。所以说这个线啊，也挺关键的啊。 中端的时候呢，还要有一个最后一个呢，要有一个中端的匹配的一个电子模块啊。这个在大家在你比方说咱们现在看可能呢会比较啊，就是你可能看这个图了，你没有那么清晰啊，一旦你 你后续要检查机柜的时候啊，有有时候我们因为每周要检查或者是停工检修的时候，或者说没开工的装置啊，你可以打开那个机柜，然后对对照着这些啊，这些图啊，来来进行看一下。那样的时候呢，你看的会更仔细一点啊。 这个是讲的是控制器的，那么这个 i o 连接模块呢，也是一样的。那么 ebos 就是控制器呢，和这个 io 连接模块啊，之间的一个一个一个一个连接啊，它中间呢是通过这个两个交换机啊，这两个交换机呢，也是二十四伏供电的啊。 嗯，协议的标准呢，就是常见的这种 tcp tcp 的一个协议啊， r 勾四五呢，是我们这个网线一个接口这种形式啊。 那么过程控制网指的就是就是啊，主控啊，控制柜，那么和我们的各个操作节点啊，进行连接的一个这样的网线 啊，基本上反馈到我们现场，就是我们的网络柜里边的交换机网线啊，你距离远了吧，那么要有光纤， 我们的光纤呢，用的都是单模的啊，他走的网络啊，应该是因为咱也没有见到哈，应该是天上一根，地下一根啊，就一天一地的。这个这个网络的网络的配置 过程。控制网的话，基本上就是这些这些操作节点的地址了啊，就是电脑的地址啊。 控制站呢，要 ip 地址啊，主控卡地址，播码后自动生效啊。操作站 ip 地址呢，通过设置网卡地址或收件， 这个这个拼的命令哈，我们需要知道，比方说你你看到网线断掉了，那么你要输一下，你拼一下这个 ip 地址，看能不能拼通它啊。 这行动指标就不看了啊。 嗯，我们这边应该都是合一块的，没有进行这个这个独立。 呃，这几个题要要要注意一下哈。 嗯，比如说常用的模块啊，类型啊，接什么样的信号呀？嗯，包括这个控制器上的一些，就是我们这个嗯，控制器的一个 控制器的这几个， airbus s， snat， 包括这个 ebus 啊，这什么什么什么含义，要要要要知道的。 那么我们的培训嗯就基本都讲完了这个硬件了啊。呃，后续有些转接模块的呢，那个会发到群里去啊，大家再看一下啊。 学硬件的，基本上你要了解硬件的型号，最关键的就是我们后续的那些他是怎么接线的啊，你最起码你要知道他是怎么接的，不同的信号是怎么接的啊，可能呢，这里边的光讲的 是啊，我们一些七百的一些硬件，实际上真正我们要要要维护的话，那么后续我们肯定是要安全删啊，包括转接断字板啊，你是都需要了解的 啊，包括我们那些那些图纸是吧。那么下个月的时候呢，我们会再进行一次这个维护方面的一个培训啊。这这这两个系统呢，是有是有，今年的是有两两次课程啊。那么后续呢呢？我们到下个月时候再进行讨论啊。行，这个培训结束了。
19FIGO
35:45
05:52查看AI文稿AI文稿啊，今天咱们给大家讲解一下浙大中控 ess 七百，他这个数控的 sfc 用户功能块，他这个创建及调用。咱们前面给大家讲解用户功能块，重点给大家讲解了 st 的一个逻辑组态。 啊，本节课咱们给大家讲解一下 s f c 它的逻辑组态，像咱们这个 e c s 七百，它是用户功能块，只能通过两种编程语言，第一种是 s f c， 第二种是 st。 首先咱们在这设置了一个控制要求，当按下启动按钮的时候，啊，比如说打开按钮吧， 按下打开按钮，一号进洞门打开，延时五秒，二号进洞门打开，然后咱们根据这个来是那个进，给他进行一个逻辑组态，然后回到同样回到咱们那个组态管理软件首页。咱们在用户功能块当中，咱们 在这新建一个用户功能块，然后比如说它的名字，咱们给它命名成 a a a， 然后这个类型咱们给它创建成那个，选择成 s f c， 然后确定， 然后咱们双击进入它的一个逻辑组，它的一个界面，它这个 s f c 跟那个 s t， 它内部的一个语法都一模一样， 然后咱们在这选定他这个程序编程，然后他有四四个啊， running， posing， 还有 rea 啊状态的一个，咱们选择他这个 running 运行的一个状态的一个程序段，然后咱们首先给他定义他的输入，输入仓数，比如说咱们在这给他增加一个启动打开按钮， 比如说咱们在这给它修改成 open， 然后它这个数据类型是一个布尔亮，然后确定，然后再添加一个那个关闭， 关闭，咱们米桌命名成 close， 同样它的数据类型是布尔料，确定，然后输出参数的话，气动门的一个控制指令 alt 一，它这个数据类型是布尔料， 然后接下来咱们给他首先增加上他的一个几个部序。 第一步啊，第一步咱们是那个双 双击，然后这个描述是一个准备， 然后它这个语法就是还是跟咱们那个 s t， 它这个语法是一样的。比如说咱们把它这个控制指令首先制成一个 off 的一个状态，咱们利用那个复制语句 o， f， f， 然后 alt 二也给它制成一个 off 的一个状态， 然后咱们在这涉及到一个延时，咱们可以 可以调用它这个功能块变量。当然咱们也可以利用它内部的一个资源，比如说咱们调用它内部的一个 timers， 一， 先给他复制一个那个 off 的一个状态零吧， 然后按一下这个打开按钮。第一步它这个转换条件就是按下打开按钮， 它这个转换条件就是咱们那个 open， 咱们把这修改一下， o， p e o， 描述是那个转换条件，按下打开按钮，然后它这个转换条件是 open， 等于 on 的时候 确定。然后首先咱们先让这个 alt 一输出一个 on 的一个状态，这个就是一号启动门打开， 然后它这个语句就是咱们执行一个复制语句， 然后下面是一个延时五秒。
121鑫磊技术之家
29:55查看AI文稿AI文稿好，这节课我们来讲一下模拟量处理功能块， 同样我们新建一个子程序，名称中添入模拟量处理功能块， 描述中一言贴入，此为模拟量处理功能块，点击确定， 打开刚刚新建的模拟量处理功能块程序。 好，这里我们依然选择模拟量处理功能块库。 首先我们来看一下 hig hmon 高线报警功能，实现单边的高线报警检测功能，带置环值判断报警， 我们将此功能框拖入到程序 空白处， 双击该功能块，在其基本参数中输入参数，实行输出参数布尔行 操作参数 real 实行 n h 为勾线值， h y s 为置环值，那么我们输入一个参数， 比如这里我们将管道压力连接到我们的输入端， 输出端我们依然连接一个水泵， 那么我们双击该功能块。好， 我们来看一下高线值，我们此时设置为一百字环值，我们设置为二字环值，也就是我们平常说的回差值。好，我们来解释一下该功能块， 即当我们的压力值大于我们的高限值的时候， 我们该功能块输出端 h a l m 为一，那么此时对应的后极输出启动一号泵为一， 如果此时压力小于我们的上限值，减去回差值，即我们的置换值二九十八，此时输出端为零，那么启动一号泵的信号为零， 即尺上限值及我们的高限值与置环值在此处可以进行更改， 即，此功能块即是一个高线报警的功，功能作用好 lowmon 低线报警，那么与我们刚刚讲的高线报警正好是相反的，该低线报警实现单边的低线报警检测功能带置换值判断报警， 那么高线报警，低线报警，具体的参数这里面我们没有提供，我们可以到期对应的手册功能框中进行查找。比如我们今天讲的是模拟量处理功能框， 那么我们可以到主态软件参考手册下面找到模拟量处理功能块。使用手册 how 好，我们可以看到该手册中由我们刚刚讲的高线报警功能块及低线报警功能块。好，我们点击一下高线报警功能块， 那么此手册中详细的进行了简介，参数说明以及算法。算法及我们刚刚讲的当输入值大于等于 n h 时，我们的输出端 a t a l m 等于一。 当输入值 n 小于 n h 减去 h y 时， h a l m 等于零。当 n h 减去 h y s 小于等于 n 小于 n h 时， h a l。 保持 好，我们要善于查询该手册。 h a m o n 高低线延时报警，那么此功能块儿是对高线报警，低线报警的一个集合，即我们 h a h l m n 高低线延时报警功能块既有高线报警，也有低线报警，同时我们可以观测到 还具有一个延时报警的功能。所谓延时报警，就是啊，如果我们的尺尺测量值大于我们的高线时候， 我们要延时一定时间，如果此延时时间之后，我们我们测测量值还要大于我们的高线报警值，那么此时我们的高线进行输出报警。同样，如果我们的测量值小于我们的低线 报警值的时候，如果我们延时一定的时间，此值继续小于我们的低线报警值，那么此时我们的低线报警输出为一。 好，偏差报警低于 a l， m， 我们双击 基本参数中，输入参数 n 一 n 二，输出参数 a l m， p a l m， n n l m， 其中 a， l， m 代表的是偏差报警， p a， l， m 代表的是正偏差报警， n， a， l， m 代表的是负偏差报警。操作参数我们看一下， p， d， e， v 表示正偏差报警线， n d， e， v 表示负偏差报警线。好，我们来解释一下， 我们将测量值压力连接到 n n 一端，将测量值压力一连接到 n 二端。 好，我们的输出端，我们就这里就不连接。我们来看一下，我们解释一下该功能块， 那么即当我们的压力值大于我们的压力一 相减的时候，即我们的偏差值大于我们的正偏差值的时候，即这里我们设置为一百。 那么就是说，如果说压力大于压力一，一百的时候，我们的正偏差报警输出 p， a， l， m 输出为一，此时偏差报警， a， l， m 也输出为一， 如果我们的压力减去我们的压力一大于我们的负一百，即负一百零一，一百零二，负一百零三等等。 此时我们的 nal 输出端负偏差报警输出唯一，那么此时 alm 同时也输出唯一。我们可以观测到， 如果说我们的 p， a， l， m 及我们的正偏差报警，或者我们的负偏差报警，只要有其中一个为一，我们的偏 偏差报警 a， l， m 也同时为一，那么此功能块即为偏差报警功能块。 好，我们看 n t， e r g r a， l 为积分功能块，下面的 d， i， f， f 为微分功能块， 使两种功能块用于我们的 p i， d 控制中，此两种功能块我们将会在后续的章节中对击详细的讲解。好，这里我们先了解一下 d， e、 v 非线性偏差计算， 这里非线性平台计算于我们刚刚讲的第 v， a、 l、 m 有相似之处，这里大家可以自己看一下，只不过我们的 d、 v， a、 m、 m 为线性的，而我们的 d、 v 为非线性的，这里所谓的非线性， 我们来看一下该功能块儿，非线性 d， e、 v。 大家可以看到 非线性功能块，我们出现了输入值一争议输入值二争议输入值一偏置输入值二 限制。那么所谓非线性，我们这里可以这样理解。好，我们设偏差为 e i， 那么此偏差值等于 k 一乘以 n 一加上 c 一， 减去 k 二乘以 i n 二加上 c 二。 好，我们对比一下，对于 d、 e、 v 功能块的偏差值为 k 一乘以 n 一加 c 一。括号满减去 k 二乘以 n 二加 c 二。 而我们的 d v a， l、 m 偏差值为 n 一，减去 n 二，即我们的 n 一， n 二为线性偏差，而我们的 d、 v 功能块为非线性偏差。好， d， e、 d 为纯字后，一般用于纯属延迟远距离树立之后。 好，我们 我们来看一下该字后功能块，双击基本参数，输入参数 i n 计算输入值 t， v 跟踪值 输出参数 alt 实行操作参数存置后，时间 s， w， t、 r 为跟踪选择开关儿，我们来看一下该跟踪选择开关儿的定义。 好，跟踪开关一的时候表示跟踪，那么这里我们同样以压力来表示。 好，我们来解释一下该功能块儿，那么 我们现在操作参数中存之后时间设置为一秒，这里是我们可以更改的， 比如这里我们设置为五秒， 假设现在我们的 s、 w、 t、 r 开关为零，那么此时为零的时候，我们就没有跟踪，那么此时输出值 out 为压力一的延迟。存之后时间之后的采集值，即我们的输出值 out 为我们压力一存之后五秒之后的压力值。而如果这里我们把 跟踪选择开关设置为一的时候，那么输出值 alt 实时输出 tv 端的值，即 alt 输出值十十等于压力值。压力一好， l d， l、 a、 g 为超前之后，那么该功能块与我们刚刚讲的 d、 e、 d 比，它多了一个超前，说我们不仅有纯之后，而且还有超前之后，比它多了一个功能 七 m p l、 a、 g 为之后的一个比较的一个状态，也是与之后相关的 d b 死区，即当输入在设定死区，待范围内变化，输出等于零。 好，我们解释一下死区，比如我们测得的压力小于等于五的时候，我们 设置于，我们设置该值为死区，那么我们当前采集的值如果为三三小于等于五，那么此时输出值我们由于功能块该功能块的作用，使得输出值强制输出为零。 也就是说如果我们采集值在我们的死区范围内时，我们的输出值强制为零，那么此功能及 d、 b 功能块的作用 l i m 为限辅的作用啊限辅，我们来解释一下什么叫限辅。限辅，顾名思义就是限制我们的最大值与最小值，比如说我们从现场采集回来的一个数据为 为十二兆帕，而我们希望得到的上限值为十兆帕，那么我们的强制输出值，该功能块 l m 将会输出一个十兆帕及上限值十兆帕，那么此为谢福的作用。 滤波 f l， i， l， t， e， r 为滤波，该滤波既有一阶，之后 bottle watch 二阶低通滤波，移动平均值中值滤波。好该滤波我们主要来看一下它的操作模式。 同样 输入参数为实行，输出参数为实行滤波时间，这里我们可以设置，我们可以自定义，比如说设置三秒主态参数， 主胎参数，我们可以在模式中进行更改， 这里我们可以将模式更改为零一二三档，那么可以选择我们的一阶，之后 botter wash 二阶低通移动平均值中指力波 s t， a t 为我们的统计功能块，即我们功能块可以求助输入在某段 设定的时间内的累加值平均值，最大值和最小值属于我们的统计功能块。 s g， n， l， g， e n 信号发生器，即我们在做测试的时候经常会用到此功能块， 那么此功能块会产生正弦波、方波、锯齿波、三角波、随机波及脉冲信号等。 大家可以看到该信号发生器没有输入端，那么我们基本参数中直接有输出参数与 操作参数及主态参数，即我们不需要输入参数，我们只需要操作参数及主态参数，那么我们可以选择的是主代参数的模式， 即该功能块。我们最重要的是设置好该模式，比如我们当前默认值为零，即代表的是正弦波，如果我们要输出的是方波，那么此模式中我们将零改为一， 这样即可输出为方波，同理， 二代表锯齿波三，三角波、四随机波等。 c， u， r， v， e。 断信号发生器实线输出值按时间推移进行曲线输出的功能，那么此为此为断信号发生器，与上面的 s， g， n， l， g， e， n 信号发生器是相类似的。 f x y 折线表。好， 我们双击 输入参数，输入为实行操作参数。好，我们可以观察一下操作参数。从 x 一到 x 二十一为 x 轴输入的 d x 坐标 同样对应 y 一到 y 二十一输入的 d y 个坐标， 那么在 s e， g， u s e 的初值中，我们可以设置使用的段数。好，我们来解释一下。 比如我们使用的是二十一个坐标，那么也就是说我们在一个平面内有二十一个坐标，我们将此二十一个坐标绘制在一个平面图内，那么这二十一个图标绘 会形成一个很多很多的一个折线。 我给大家画个图，我们来看一下。 比如我们第一个坐标 在这，第二个坐标在这里，第三个坐标 即 x 三 y 三， x y 四， x y 五， x 六 y 六。好，我们举举了六个点， 那么我们将此六个点进行连接 好，大家可以看到由六个点组成的五段曲线 就是该 f x y 组成的折线表， 那么我们的输入值即会根据该折线表进行计算，计算出大约的输出值，比如此时输入值在此区间范围内， 那么大家可以看到 此为 x 一、 y 一、 x 二， y 二， x 三， y 三， x y 四及 x 四， y 四与 x 五 y 五组成的一元一次方程。通过此方程我们可以解此 与 i n 输入端的值同时输出的是 y 值，那么我们就 可以通过输入端 i n 最终求得我们的输出值 y 值 out 好。 对于上节课有的同学问到，我们的 e、 r、 r 什么时候为一？ 那么 e r r 代表的是功能块出错，即我们的功能块出错的时候，那么齿 e、 r、 r 为一好。我们举个例子， 比如说我们功能块上限值正常，我们设置上限值要大于下限值，比如上限值我们设定为一百，下限值我们设置为零的时候，这是正常的设置。 如果我们不小心将上限值设定成了五十，而下限值设定成了一百，那么此时该功能块的 e、 r、 r 输出端将会为一好。 p v i 为指示功能块儿，显示功能块儿的信号，进行速率报警、偏差报警等功能。 c a， l， c 为文本计算，实现简单数据计算。 s t， m c， o， m， p。 为蒸汽补偿，功能块对过热蒸汽和饱和蒸汽进行密度补偿。 p t c， o， m。 为理想气体补偿，对 近视于理想气体进行补偿。 atm， c， o， m， p。 为空气补偿，实现所测量的气体体积流量进行温度压力补偿。 c， s， c， u， m， p。 为天然气补偿，实现天然气的体积流量、质量流量的补偿和能量流量的计算。 e， n t h， a， l， p， y 为水蒸气含值计算，根据输入的温度、压力计算饱和水、饱和水蒸气与过热蒸汽的含值。 那么我们大家看到的此七个功能框在我们这大中控三百的系统中是没有的，在七百的系统中已经集成了此七种功 能块。三百系统中，此功能块的功能是需要编程人员自己编写程序的，而到了七百中已经集成到了主程序中啊。这里我们最常用的是水蒸气含值计算， 特别是在电厂、锅炉等应用方面。好，我们来讲一下 e， n， t， h， a， l， p， y 我们来看下基本参数，输入参数 price 为输入压力。好，我们这里要注意一下， 单位为照帕， t， m， p， r， t 为输入温度，单位为摄氏度，那么输出参数 alt 即为含值输出。 当然了，我们这里可以选择模式，不同的模式对应的是不同的含值输出，对于该模式我们同样可以查询手册， 手册中已经为我们列出来了，当不同的模式下，即当我们的温度温度系数也不同的时候，我们的含值最终的输出值。好， 好，我们的模拟量处理功能块讲到这里。
26向上的土豆
05:46查看AI文稿AI文稿我们今天的课题是给大家讲一下我们 e c s 七百呃软件的一个工程还原和备份的方法，那么接下来直接实操演示。 首先呢打开我们系统结构主态软件， 我们还原工程是在我们高级里面有一个还原工程， 这是一个还原工程的一个原因，那我们直接呃输，随便输一个数字， 嗯，我是放在桌面上有一个，先找到我们的工程好进行还原，打开输入我们相应 定的密码，输入我们工程的密码，然后这就还原完成。我们还原完工程之后要怎么在我们呃主态软件上面？主态管理软件打开要 能识别到这个工程，那我们还需要做一个步骤，就是要把它变成默认工程，那么先进行一个默认工程 是点一下这个选项，如果呃第一次之前已经默认过了，你在做的时候点默认工程，他是不提示你输入密码和相应的用户的。如果是新第一次首次默认点这个默认工程，他这里会弹出来一个 进行一个呃密码输入一个用户名称以及密码的一个窗口，输入完之后 就会呃就可以了，那就现在默认完成了，那么呃我们就可以进行呃在我们主态管理软件上面进行相应的呃操作了，直接打开这个工程，然后就可以在里面进行一些点主态啊，硬件主态啊，以及我们逻辑程序主态，画面主态等等， 嗯，等等。那么通过还原我们可以呃查看我们已有的一个工程项目里面的一个 配置，我们项目提前别人在这个项目时候做的时候，把相应的一些配置情况啊，呃这个适合大家去学习的时候有一个参考仿，就是一个模仿的一个效果，嗯，去看明白，看好一个在用的工程人家 怎么去设置的参数，添加控制器的时候里面设置的一些信息是什么，呃以及我们呃通过他的工程去学习它里面的主态啊，里面的一些功能啊，逻辑功能时候，他是怎么主的去一个学习用的？那我们在真实工作中呢，是 呃尽量避免这个还原操作的，只有在进了一个重大的修改，或者说不可， 呃就是一个也不知道修改了什么内容情况下，程序改动的情况下才会进行还原，但是 呃基本是不允许还原的。还原是一个非常谨慎的一个工作，呃还原之后，呃主态不一致之后是需要全体下装的，这个是呃影响到我们的正常生产的，所以在日常工作中是不 允许真实的生产公控系统上面去还原的。那么这还原方法是用在我们自己在学习的时候，在我们自己笔笔记本电脑上面安装的软件学习时候用的。 我可以去呃把在用的工程，呃有的以前的一个辈分呢，都可以拿来还原之后看看在用的工程里面是怎么做的一些功能设置啊。看懂了，那就是我们自己的。那我们学习仿真的时候就是模仿的时候去呃 学习别人工程的时候就用到了这个，呃一个方法，让我们自己去还原一个工程，就可以把相应的效果，呃达到我们想要的目的。 那我们工程备份的方法是怎么实现的呢？我们文件里面有一个备份工程的一 这个选项，选择这个选项命名啊，相应的名称命命一个， 正常我们的一个备份都不用去修改的，是他会默认的你本来的一个工程名称，然后呃时间他也命名命好了，那我们呃直接点保存 哦就可以了，他提示会提示备份完成。那么什么时候用到工程备份呢？那我们自己电脑上面做完的一个工程，比如说练习啊，做完一个作业啊， 呃，都可以用一个备份工程把这个你做的程序给备份出来，备份出来之后发给给你布置作业的人的老师，让他去帮你看看有什么问题也是可以的。那我们 在日常工作中呢，那我们 dcs 也是会有改动，有修改的，那么我们都会做一个定期的备份，比如是一个月进行一次的定期备份，那我们要呃到时间节点了，就要进行一次工程备份，呃，为了保证这个工程状态，工程备份是最新的，那么 我们如果是有更大的一个修改，比如大范围的修改的话，我们在修改前要做一个备份，修改后还要做一个备份，那么如果没有大的改动，正常的话就是一个月做一次定期备份就可以了。 备份的方法就讲到这里了，谢谢大家。
61恒祥人学系统
09:55查看AI文稿AI文稿各位同学大家好，今天讲的内容就是我们呃中控的 v f 软件 e c s 七百的一个使用软件， 找这个相关的资料去学习这一方面的内容啊，包括他的一个呃软件的使用手册，以及他的硬件说明这一块。那我们呃接下来就讲一下如何去用了， 因为我们要找到他这个软件其实是非常适合我们自学的，就是他的说明书非常全，非常清晰。那我们找的时候就是要找到他的安装光盘，安装光盘里面有一个呃面的文件夹，里面 有两个文件，一个是中文的，一个是英文的，那我们就看中文的，中文里面有个中文文件夹，里面， 嗯，就有几个文件目录，他这里有涵盖着他的系统概要，还有系统软件、系统硬件以及呃做工程项目所有的一些工程手册， 还有之前的一些就是以往的历史资料，都是非常全面的。每个安装包里都有这么一个文件，这是中控做的比较好的一个地方，就是我们比较适合我们自学相应的材料，呃，说明书都比较清晰。 那我们简单的看一下这几个文件夹里都有哪些内容，这两个概要就一些 e e c s 七百系统的 使用，以及七 egs 七百里面的一些定语啊，定义啊。嗯，叫什么？比较适合新人去看。呃，我们初学者就是刚接触这个行业的时候，有一些 定语，有些专业术语不清楚的时候也可以在这上面看。还有我们的软件的使用，那么软件使用他分的划分的非常细。那么从事这个行业之后，你发现我们 用的最常用的先是一个主要一个大的框架，一个是我们 hi 的一个尚未机的监控软件，先先用的是一个监控软件的一个使用， 那么还有一个就是我们做工程项目，首先把这个先把这个工程首先你要先做先在主构那个系统结构组态里面，先把先建工程项目，然后到主态管理软件里面去 呃把相应的架构搭完，硬件主态呃点主态啊，以及我们的程序主态都在我们的主态管理软件里面呃 做的。然后我们的监控软件呢，就是实实时监控主态软件使用手册，这个就是我们的尚未机，就是公益在看的时候，人机界面看实际数据的时候，实时数据的时候，一个软件 他也有相应的呃软件使用说明书，大家还是建议大家在呃接触这个系统的时候，呃这些说明书好好看看，因为说明书里面的他功能讲的非常的详细，我们可以简单打开看一下 一个实实时监监控的一个软件使用手册，包括怎么启动软件呢，怎么登录用户啊，怎么退出啊，这些都有设置趋势，趋势的上面的一些工具的使用方法 讲的非常清晰，我们这个不详细展开讲啊，只是先给大家呃讲一下这个呃资料在什么地方，那我们有相应的一个呃主态管理软件 也是一样的，讲的也是非常清楚的一个， 他有什么怎么样去打开工程呢？然后怎么做一系统功能块的一一些介绍啊，怎么使用啊，然后我们从主态的服务器打开，就一步步教你怎么去主态的方法都非常清晰的。 还有一个就是我们首先第一步要做的那个就是系统结构主态管态软件呢，这个是我们搭建公 承受，相当于一个搭建平台的时候要做的一个事情，先把框架搭好，把网络结构搭好，先把他的需要操作站呢？呃，控制器啊，在哪加的？都是在我们的结构组态里加的， 然后，呃至于每个控制器里面的硬件怎么去添加和点位号怎么添加，以及我们的程序怎么添加的时候， 就是在我们的呃主态管理软件里面实施的。但第一步先是要平台先打好，我们系统结构主态软件先要使用好， 看它上面的资料还是非常详细的，包括我们里面的历史趋势怎么使用，怎么查看呢？以及我们硬件组态怎么组啊？以及我们问号。呃，组态怎么组啊？哎，每一步都给你 详细的划分出来的，这个做的非常好。然后我们系统硬件的组态啊，里面包括我们的 i o 卡件啊， i o 模块的一些我们常用的 ai 七幺三 h 幺幺的使用说明啊，以及我们 a o 七幺三 h 幺幺的说明， di 七幺五 s 幺幺的说明，以及我们 do 的七幺六 s 幺幺的说明。我们用的软件都有以 用的那个硬件都有相应的说明，他的说明也是写的非常清晰的。那我们卡键还有我们相应的端子版的使用，比如说我们就打开常用的一个 ai， 常用的一个 aio 的幺六的一块板子，你看它常使用帮助非常大的。 嗯，他就会把你把这块版卡的相应的端子啊系列都讲得很清楚，以及他的，呃。 如何去接线的？接线的说明一共十六个通道啊，一到十六一，一共十六个通道，通过一个 tv 三七线去一个总线去连接，然后相应的每个端每个通道有四个端子，那四个端子的接线方式他也给你画的非常清晰。 我们有缘的通道是 a、 b 啊，那么第一个通道就是他的端子有四个，那么我们接 e、 a、 e、 b 的时候就是一个有缘的，那 b 是正，那我们想要接无缘的时候 要接一下二 a， 呃，然后就接一下，相当是 a、 c， 这他只是拿了一个第二个通道做个举例，那其实我们 a、 b 是有缘， ac 是无缘吗？无缘的时候 a 是正，那么大家在接线的时候一定要分清楚正负，那我们有缘无缘。这个， 呃，大家也接触这个会知道的。那有缘配有缘通道，就是我这个通道会输出二十伏电压，那就就是在用万用表量一下 a、 b 的时候是可以量出二十伏电压的， 那我们在无远通道的时候，我们在量 a、 c 的时候是没有电的，然后接入的信号是这两根线从现场过来是 带二十伏的，带二十伏的他过来时直接是电流信号，呃，那我们接收的是直接的电流信号，就是不需要我们系统给他配电，他就能产生的，他就是外配电的，比如我们有些，呃，流量计啊，有外供电的视线制的仪表啊，他额外供电的，那他反过来的这个电流 就是，呃，他反过来的信号线是直接带电流的，那么这种仪表我们是不需要给他配电的，所以我们选择接着 a c 这个一定要知道怎么用，一定要清楚现场是一个什么样的呃，回路自己要清楚，问清楚之后再那个再去给他配相应的通道， 嗯，比如我们常用的 d i o 呃 d o r 三二，或者呃 d i r 三二也是我们常用的两块板子，也可以相应的。举一个狠，拿一块打开给大家看一下， 希望大家也去通过这个呃，通过这个说明书去好好的去学一下一些硬件的使用啊。没错，用到的时候都可以翻开看看相应的，你看他的端子哈，用的也是一个呃，同样规格的，他所有线都是用的一根总线， b 二五和 d b 三七的一个总线，有三十七针的一个数据总线连接的跟卡件相连，然后他的端着板样子是这个样子的，每一个通道都在独立的 继电器，然后每个通道也也是一样，它也有四个端子， a b c d， 那么至于它的 a b c d 是什么意思呢？它下面也会给呃大家 选好，也有写的非常清楚的这个保险丝的跳的位置，那么有缘常开信号输出就是我们的 a c， 然后无缘常开信号，呃，就是我们的，是无缘的时候是 a b， 那么 a d 的时候是一个常闭信号 长臂点，那么我们保险丝这个跳不跳呢？因为我们是无缘的，不需要供电的，保险丝可以不跳，把它断开就不给 供电，那么我们把保险支搭上，那是因为他需要的是有缘的话，我这个 a c 是带二次服出去的，用 d o， 一旦给信号触发之后，这个 a c 是有二次服的， 有二十度电压的，所以我们就是，呃，通过这样的一个方式，大家通过这个说明你就知道了这个板子的使用，那我们这些板子有其他的模块啊，硬件呢？上面都有说明，希望大家好好去看一下这个说明， 去学更多的知识，了解更深。呃，更清晰的一个，把这个软件和一些相关的硬件呢了解的更加全面一点，谢谢大家。
131恒祥人学系统
05:57查看AI文稿AI文稿现场各种检测仪表信号是如何上传到 dcs 操作界面的？我们以测量温度、压力、流量、液位的 ai 卡为例， 现在我们还是以这块 ai 接线端子板为例。首先现场的变声器有两线制的，也有四线制的， 我们就拿这块端子板为例，他的接线端子有 abcd 四个端子， 现场表两线制的就接 a 和 b， a 为负， b 为正。现场表 是四线制的，就接 a 和 ca 为正， c 为负。这个接线端子板的内部具有各通道间的信号隔离滤波，防止过载短路电路。 把这些所有现场来的这些信号经过处理后，经过这个 dp 三七线上传到系统柜内相对应的 ai 卡中。 在这个系统柜内，比方说就是这块 ai 卡，而这个 dp 三七线 就是上传到此 ai 卡的信号传输线上传来的这些信号 在此 ai 卡中经过初步运算处理，在与其他的这些 aildido 卡一样，通过所有这些卡件背板内部的高速通讯总线上传到这个通讯版卡总线中。 再由这两个勇于的 d p 三七线通过 l bus 这两个本地网，通过这个 l bus 本地网上传到 mcu 主控制卡中。 在这两个勇于的主控制卡中再进一步进行运算，再把运算结果这些数据通过这两个勇于的 sicknet 工业以太网， 通过阿勾四五接口的这个网线上传到总交换机中这个系统的网络柜内。在这两台交换机中经过数据的交互，再上传到 ops 操作站的电脑中， 通过用户操作软件显示出数据，可以进行显示、记录、报警、调解等等。 现场各种检测仪表信号是如何上传到 dcs 操作界面的？我们以测量温度、压力、流量、液位的 ai 卡为例， 现在我们还是以这块 ai 接线端子板为例。首先现场的变 接送器有两线制的，也有四线制的，我们就拿这块端子板为例，他的接线端子有 abcd 四个端子，现场表两线制的就接 a 和 ba 为负， b 为正。 现场表是四线制的就接 a 和 c， a 为正， c 为负。这个接线端子板的内部具有各通道间的信号隔离滤波，防止过载短路电路。 把这些所有现场来的这些信号经过处理后，经过这个 dp 三七线上传到 系统柜内相对应的 ai 卡中。在这个系统柜内，比方说就是这块 ai 卡， 而这个 dp 三七线就是上传到此 ai 卡的信号传输线 上传来的这些信号在此 ai 卡中经过初步运算处理，在与其他的这些 aildido 卡一样， 通过所有这些卡件背板内部的高速通讯总线上传到这个通讯版卡总线中。 再由这两个勇于的 d p 三七线通过 l bus 这两个本地网， 通过这个 l bus 本地网上传到 mcu 主控制卡中。在这两个勇于的主控制卡中 再进一步进行运算，再把运算结果这些数据通过这两个荣誉的 saknet 工业以太网，通过阿勾四五接口的这个网线上传到总交换机中这个系统的网络柜内。 在这两台交换机中经过数据的交互，再上传到 ops 操作站的电脑中，通过用户操作软件显示出数据，可以进行显示记录、报警、调解等等。
515仪表知识
