软件里面有一个模型合并，就有时候我们图纸不是会更改吗？但是我之前做的模型的楼层还可以用，我就可以把这一个这个楼层跟我那个模型的话就合并，然后用用里面的一个模型合并的功能，然后变按模型，然后里面有个模型合并，点一下，然后点你要合并的模型 点点一下，然后我这个是五十二号楼消防水点一下， 我这里要合并的是十三层和负一层，然后把其他不要的这里需要导入，是十三层和负一层没有改动，我要导到我这里的新模型里面。首先你在楼层设置里面肯定是要把这个十三层和负一层 楼层设置好哈，然后之后我这里负一层、十三层都选好了，然后下一步确认，然后模型合并， 二点时间合并完成了，然后我们要去检查一下。
粉丝1700获赞8701
相关视频
48:19查看AI文稿AI文稿课程的一个整体的安排啊，这就是我们整个课程的一个内容，从前期准备到基础结构、二次结构，还有零星报表等一些一些内容的一个讲解，然后里面也是一些具体的我们讲解的一些，嗯，构建。 首先看一下今天我们这个案例图纸啊，今天的案例图纸呢相对而言比较简单，是一个和谐画圆的一个一个图纸啊，首先我们看一下它的一个结构总说明，我呢把一些重点信息也进行了一个圈画，比如说这个是简历墙结构，抗震等级为三级， 然后他这边是简易墙结构，地上呢十一层，地下一层，然后他是一个平板式的一个滑行基础，然后他的一个环境类别呢是一类。再看一下他这边的一个涉防烈度，抗震的一个涉防烈度是六度，包括他这边的一个 不同的楼层，他的一些构建的一个混凝土的一个强度，这些都是比较重要的内容，需要我们在模型里去进行设置，所以说都可以进行一个圈画，尤其是在我们前期模型建的比较少的时候，包括他使用的一个平板图集 这边都给它圈画出来幺六 g 的 一个平板图集。这就是告诉大家图纸就是哪些信息会比较重要，可以把它进行一个圈画，然后再看一下它的一个我们刚说的楼层表，楼层表的话它一般在我们的结构图纸的 这边会有，然后可以看到这张这个案例的话，它多个楼层里面多个图纸里面都有，我们就可以选一个最全的。然后到时候呢进行一个识别，然后我们打开软件啊，先打开软件看一下，打开软件呢就这样一个界面，然后我们直接点开看一下新建工程，然后去进行工程的命名，有一样 选择地区，我们根据实际情况，我这个比如说江苏的工程，然后选择他一个清单库还有定额库，然后选择好了之后呢，下方可以看一下这个下面的这个什么清单库，定额库，这个这个是根据计价 啊联动的，如果说我们没有下载计价的话，他这边会显示无啊，这个可以不用管，他，如果说我们不去进行主价套定额的话，然后下方就会选择他一个平法规则 是幺六 g 还是二 g， 根据实际情况选择，然后它的汇总方式，软件内置了外皮中心线，还有不考虑弯曲调整值，这个也是根据我们每个地区的一个就是习惯或者说造价这样一个要求或者合同要求去进行选择。如果说不清楚的话，可以点开这个钢筋汇总方式说明去进行查看，它这边会有一个具体的说明， 然后点击创建工程，这样我们就来到了软件建模的这样一个界面，可以看到这边我们正常操作顺序，就是按照软件的这个从左到右，从上到下这样一个顺序啊。首先看一下工程信息，这边我们需要去填写它的颜高结构类型，还有刚刚提到的这个抗震等级，还有设防烈度，这个呢就是蓝色字体是需要我们去输入的，比如说这个结构类型， 框架结构，然后滑板是发型基础，然后颜高颜高我们可以看一下就是立面图啊，就是建筑图的立面图设防烈度刚刚看到十六度，然后抗震等级三级没有问题。颜高我们看一下，我把图纸已经打开了，颜高可以看到这边有三十八点七，他会有，就是如果说有多个不同的颜高的话，我们就会选择就是最多的，然后去进行填写就可以了。三十八点七 减去它的底层标高，负的零点三有三十九，然后也可以看一下说明，根据说明来，然后再看一下它这边有一个室外地形相对标高，有很多建筑的话，它也是有多个室外地形标高，这个话我们同样的就是根据我们这个最多的一个去进行填写就可以了。比如这个是负的零点三，我们就按照负的零点三去填写， 然后没有问题之后呢直接拆掉就可以了。那下面我们再看一下计算规则，就是我们刚刚在新建的时候已经选择好了，然后他这边下方还有一个钢筋损耗，所以可以不用去调整了，包括钢筋报表这些汇总方式。 如果说我们刚刚在建，就是新建的时候有些选择的选择错掉了，对吧？这个时候呢我们可以看到有个修改规则并导出，我们可以在我们可以点击修改规则并导出，然后在这边去重新选择，然后点击导出就可以了，如果选错了，可以在这边去进行一个调整，没有问题了直接插掉，然后再看一下楼层设置， 楼层设置这边的话，我们插入到手，点到首层，然后点击插入楼层，插入的是地下部分的楼层，这就是我们手动的一个去插入， 然后建议大家就是楼层多的话，可以进行一个直接的识别啊，然后再看一下他这边有个相同层数，这个呢是针对我们就是较高的建筑，他中间段呢会有一个那个标准层，我们标准层呢就可以不用一层一层的去建模，也不用去复制来复制去，我们可以直接在这边去输入他标准层的一个层数， 这样的话我们到时候只要见内存就可以了，他提亮的时候会正常提亮，这个就是我们这个标准层有个相同层次可以去进行填写，然后我们点击到对应的楼层之后呢，下方就是调节他对应楼层的相相对应的构建他的一些混凝土强度等级，包括后面的保护层厚度。 软件的话，根据所选的规则，他的厚度是按一类环境去设置的，如果说不是一类环境，我们可以在这边去进行一个调整， 然后我们打开这个直接给大家识别啊，然后再先看一下计算设置，看完下面设置之后，我们把图纸导进来去识别楼层表。土建这块主要就是计算规则，这里面会有一个扣点规则的一些调整，就如果说我们需要进行构建一些扣点规则的一个二次调整，就可以在我们这边去进行查看， 然后就进行调整就可以了，这个是扣剪这一块，然后钢筋设置这一块的话，再看一下我们这边计算规则，根据不同类型的构建，然后去调整他的一个钢筋的一个计算规则，包括这些的刚刚提到的这个接头抽干百分率，还有我们刚刚说到的这个一些，比如说像一些那个嵌固啊嵌固部位的一些调整，都是在我们这边去进行调整。然后我们再看一下 这边就是一些钢筋比重设置，还有我们刚刚这个搭建的一些调整，包括这个如果说我们单双面焊，如果是要按长度统计，在这边勾选按长度就可以了，这个就是设置一块需要注意的内容。然后我们来看一下图纸， 如果说没有这个功能，刚刚大家提到在试图里面打开用户界面对应的位置就可以了，我们先看一下图纸管理，然后呢导入案例图纸， 点击，我们今天先我们先导入这个结构图，点击打开，然后双击到我们这个图纸当中，可以用滚轮缩小。双击之后呢我们选择刚刚提到选择一个楼层表比较全的一张去进行识别，应该都差不多随便选一个吧。然后我们看一下在建模里面，注意是在建模里面，我们点击识别楼层表， 然后框选我们这个楼层表，左击框选右击，确定这个可以看到出现这样一个弹框，弹框出现之后呢我们就需要进行一个二次调整，比如说他这边啊我们正常编码改成名称了，然后看一下有没有就是汉字的内容，有汉字的话把它给删掉，然后点击识别，识别上了之后呢，我们再到这个工程设置里面找到楼层设置，可以看一下他这边识别的有没有问题，进行一个二次调和， 比如说他这边啊基础层的底标高，还有首层的底标高，看一下有没有问题啊？首层的底标是负的零点三、零点零三， 然后我们再看一下它基础底标高，它这边独立基础的底标高是负的一点八三，然后可以看一下滑板厚度是七百，滑板的底标高是负的二点六三。我们可以看到这个工程的话，它的底标高有两个，一个是二负的二点六三，还有一个是负的一点八三。这种情况下呢，我们就可以选择一个去进行 呃，作为一个设置标准，然后另外一个到时候到我们的那个，首先把你去进行调整就可以了，我们就可以按照这个独立基础来，因为独立基础它的个数比较多，到时候我们就不需要单独调整，所以说我们可以按独立基础负的一点八三来。可以看到这样的话我们改上一个层高，这个时候他的底标高就出来了，就是负的一点八三， 这个就改好了，改好之后呢，我们点击到对应的楼层，去调整他下方的一个混凝土的强度等级，这个呢也是根据我们的一个结构说明里面有啊，可以看到这个说明里他的基础层是 c 幺五，然后基础呢是 c 三零， 然后墙柱他想建层高表梁是 c 三零，板也是 c 三零，你就可以在里面去进行调整了。基础垫层是 c 幺五，然后基础是 c 三零，墙柱这些我们可以看一下楼层表 应该也是 c 三零啊，我刚刚注意这些都是 c 三零，然后再看一下手层，这就是我们需要对着这个详细的去进行调整了。手层到屋顶的话都是 c 三零，然后构造柱过梁的话是 c 二五，这个根据说明你去改就可以了啊。如果说我们可以看到，如果说修改之后呢，它这边的颜色不给 给大家标注出来，表示我们这边已经修改过了，改改，改过之后会有个淡绿色，然后改完之后呢？如果他首层到屋顶都是同样的，我们这边有一个复制到其他楼层，然后选择把这层去掉，选择其他楼层，然后点击确定就可以了。我这个大大致给大家演示一下，改好之后可以直接一次性复制到其他楼层， 然后没有问题的时候点击这个叉掉就可以了。这个时候我们就可以将图纸进行一个分割，比如说我分割一个那个轴网比较全的图纸，然后进行一个模，作为我们这个轴网的一个建立啊，就以这个我就以这个基础的基础这个楼层作为一个轴网，然后我们点击图纸的一个分割，手动分割，分割的话就左击拉框，选择我们需要分割的图纸， 左击拉框，然后拉框之后松松掉之后可以看到是这样一个黄色，会用黄色那个线给我们框出来了，然后右击确定，右击确定之后会出现这样的弹框，我们紧接着把它的一个图名进行一个识别，比如这个基础结构平面图， 左击触碰一下就可以了，然后对应的楼层的话，我们就选择基础层，点击确定好再点击确定，这个时候我们双击到我们这个分割出来的图纸，要双击 双击之后，然后可以看到是这样一个，就单独一个图纸就被分割出来了，分割出来的图纸呢，尤其是我们就是刚开始建模的新手，建议大家分割出来之后，紧接着要做的就是去进行比例的一个确定，我们就点击设置比例，然后这个时候他会提示我们就要去查看比例的范围啊，比如说我们以这个范围为例， 他这个实际上是三千三，我们可以看一下他测出来也是三千三，说明这个比例是没有问题的，然后取消就可以了， 比例没有问题之后呢，我们就可以识别轴网了，点击识别轴网，然后第一步提取轴线，我们点击这个功能之后呢去选择轴线，轴网一定要识别准确啊，不要把其他一些强线啊这个进行一个错误的识别。轴线提取好了之后右击确定， 然后我们再点击左击提取这个标注这样的功能，同样的左击去选择对应的标注，把轴编号啊这些都进行一个提取，然后右击确定，这时候点击自动识别，可以看到我们轴网，这样就识别上来了。识别上了轴网呢，我们这边可以进行一个二次编辑，比如说有些需要修剪的 要删除了，都可以在这边去进行调整，这就是我们轴网的一个视频。然后我们来看一下到我们后面的一个建模的，首先是基础构建的一个建模，那打开这个模型之软件之后呢，然后可以看到我们这边的图纸管理里面，我们已经把这个基础的构建的图纸导进来了，就是分割出来，这个就是它基础构建的一个图纸， 这个基础结构平面图，我们看一下这边的独立基础有哪些，可以看到这边有矩形矩形的，还有这种带杯口的，一个阶形的两种两种独立基础，然后我们就先看一下这个矩形独立基础。一，我们在这个导航栏这边，然后找到基础这样一个构建，然后再找到独立基础，我们点击到构建列表，然后新建独立基础， 有个新建矩形独立基础单元，正好在属性列表里就可以输入它这个独立基础的一个相关的规格。我们这个命名建议大家跟图纸一致啊，这样的话，如果说我们想要用识别的方式，可以直接识别，然后比如它洁面长度一千四百，然后洁面宽度也是一千四百，高度可以看一下它这个高度是三百，然后横向受力筋，它这个 x y 方向的已经呢 都是这个 c 十杠幺七零的，我们在这边改一下，然后跟大家讲一下，就是比如说标高，我们这个刚刚设置楼层的时候呢，楼层表的时候，底标高就是按照独立基础来的，所以说我们这边是不需要去再次调整的。 如果说没有按独立基础来，我们需要注意要在他一级属性就是这个上级属性里面去调整他的标高，这边可以看到有个底标高和顶标高这样一个调整，而且这边标高也给大家就提个建议啊，这也是遇到问题比较多的一个地方， 大家标高很多时候习惯性的会输入他的一个数字，比如这标高底标是负的一点八三，大家就直接输入一点八三，建议大家不要这样输入，因为这样输入后面如果说模型我们需要调整高度，或者说进行一个组合的时候，是没有办法组合的，建议大家所有的标高都依据这个层底标高减去多少，这样或加上多少去达到我们这个标高的设置。 比如说这个层顶标高加零点三或层底标高减多少，以这样一个就是基准，以层底为基准去进行标高的设置，这样的话我们后期模型整体去修改它的高度标高或者说去进行一个组合合并都是可以直接合并，直接去调整的，但如果我们是用数字的话，我们就很麻烦，就没有办法直接调整，需要一个个的改，如果模型出问题， 所以大家以这样一个基础去调整标高，建议大家就所有的构建都是以这个层底标高加多少，或者说层顶标高减多少加多少这样一个格式去调整高度。然后我们这个设置好了之后呢，会知道对应的位置上就可以了。比如这个切，如果说我们这个 构建它默认的是以中心点为捕捉点去进行绘图的，如果说我们要切换插入点的话，可以按住那个键盘键，那个 f n f 四，然后绘到对应的位置上就可以了，这个就是这样就可以绘到对应的位置上。 f n f 四，如果说我们是笔记本小小那个小的键盘就是 f n 加 shift 加 f 四这样一个功能就可以绘到对应的位置上了。那我们可以看一下三维，然后我们再看一下像这种 带杯口的，带杯口的这种的话，呃，我们一般就是看一下这个杯口的长宽度，杯口的宽度怎么确认呢？就是一种就是我们直接如果说图纸比较标准的话，我们直接量就可以了，到我们图纸里去量一下，如果说我们图纸不标准，我们就可以看一下插入进去的柱子，他的一个长宽是多少，然后呢我们各外扩五十去设置就可以了，外扩五十毫米， 比如这边给大家量一下，这个是五百啊，五百就各外户五十就六百。还有一种方式就是看他的柱子啊，底层柱子的一个宽度就可以了，这个直接填五百就可以了，他这个柱子是四百的柱子啊，可以看一下柱子是四百的柱， 直接填五百就可以，我们量出来五百，直接按五百就填了，然后按住的话就四百，各加上两个五十，两边各加五十。同样的我们先新建独立基础，然后我们再新建，这边有个参数化独立基础单元， 然后它这边有个四轮锥台型独立技术，我们把这个规格输进去就可以了，可以看一下图纸直接打开，比如这个独立技术啊，它是一千八，一千八，长和宽都是一千八，这是幺八零零，好，长宽都是幺一千八，然后它的口是五百，然后再看一下它的厚度，厚度的话 里面是二百，上面是一百，我们这边输入二百一百，整个厚度也是三百啊，然后没有问题之后点击确定，这个时候呢我们就可以到下方去调整他的一些钢筋的信息，如果说有问题需要二次调整，我们点击参数图，然后再重新调整就可以了。我们再看一下钢筋，钢筋这边有啊， 它是 xy 方向，都是 c 幺二杠幺七零的，改一下它的一个间距幺七零。然后如果说，如果说我们他上一级数，他的，如果说他的标杆我们需要调整的话，再再强调一下，点击到上一级属性，然后在这边去调整标杆，没有问题，直接复制到对应的位置上。 然后我们这个也是按中点去捕捉的，我想给它切换插入点，就按照键盘的 f n f 四就可以了，就可以切换它一个插入点 f 四，呃，如果说是小键盘就要加个 shift， f n 加 shift 加 f 四。然后可以看一下塞尔郎， 他是齐平的，这个就是我们这种带杯口的怎么去建模，然后还有这种这种连在一起的有两根柱子的，同样的我们就直接量这个总长，然后留一个杯口就可以了，思路是一样的，量中间的一个总长，然后这个就是我们独立技术的一个建模，然后再看一下滑板基础，这个 这个颜色，这个外框，他这个就是一个法版的范围，我们首先在这个导航栏这边找到法版基础，然后新建法版基础 啊，这边给大家强调一下，我们因为今天就是在给大家演示的时候，图纸我只导入了，暂时只分割了这一张图纸，并且呢我给他匹配了楼层了，就分割图纸，我有个习惯会自动把楼层给他匹配到对应的楼层， 如果大家在进门的时候没有匹配到对应的楼层，并且图纸比较多的时候，大家一定要看一下我们当前绘制的楼层对不对？比如这是不是基础层， 我们一般选双击到对应的图纸之后，只要匹配了楼层，他就会自动定位到我们匹配的楼层。如果说大家没有匹配的话，一定要注意在导航栏上方选对楼层之后，然后再去选构建， 我们选择这个滑板基础，然后选择构建列表，新建好了之后呢就进行命名，然后调整它的厚度，这个厚度呢是七百，然后混凝土强度等级这些都已经在我们前期设置好了。然后再看一下它的一个标高，它这个顶标高和底标高，我们今天 他默认的是负的一点八三，因为我们是按照那个基嗯独立基础去设置的，而他呢是负的二点六三，我觉得再确认一下 应该是负的二点六三，而他实际是负的二点六三。这个时候呢我们就大家就可以用这个层底标高减去二点六，减去零点八。刚给大家提到的怎么样去是标高， 他底标高是负的二点六三，但是我们模型设置的时候呢，是按照负的一点八三设置的整体底标，所以他用层底标高 减去这个零点八就一点八三，负的一点八八三减去零点八就是二点六三。设置好了之后，再看一下下面有个钢筋业务属性，这边有一些其他钢筋，还有马凳筋，因为我们有些工大部分工程他可能会有涉及到一个马板的呃法版的马凳筋的设置，这个一般会在那个呃合同或者一些生化图一些说明里会有啊。 然后如果有的话我们在这边去调整，大家要知道在哪里调整，我们在马蛋金参数图这边有三个小点，点开之后会出现这样的弹框，我们可以看到他有 a 型啊，不同类型的一个马蛋金一型、二型、三型，然后呢在这边去调整他马蛋金的一些数值，调整好了之后点击确定 我这边没有，然后就可以了，在这边去调整马蛋金的一些相关信息，包括他的一些啊，法版的一些侧面重金， u 型 些钢筋，包括 u 形的一些弯钩的长度，都可以在这边设置，这就是钢筋的一些补充，这条滑板会涉及到这些钢筋，然后还有就是我们下方有个保护层厚度， 呃，这个也是根据我们前期设置的话内置好的，但是我们这个滑板呢，他一般会涉及到他的底部侧面还有上部他的保护层厚度不同，如果说涉及到这种问题的话，大家可以看一下，这个只能在这边去调整了，比如说我们底部的保护层厚度是五十，然后侧边的话是四十五， 然后顶部呢是四十，他的这样一个顺序啊，底侧顶用斜线去进行一个区分，大家如果不知道的话，可以记一下是底侧顶这样一个顺序去布置他的法板的一个保护层的一个厚度，这个就是我们这边钢筋还有保护层需要在这边去重点关注的内容。 然后没有问题了之后呢，我们点击到这个直线，直线的绘制方式，然后绘制到对应的位置上就可以了，拉框绘制就可以了。 像这个，呃，这个范围比较规就是有规，规就是规则，他比较有规律，我还好，比较好框选，如果说有些就是情况，比如说我们不小心选错了，选到外面去了，这个时候很多人就可能直接从头开始了啊，给大家讲一个功能，就是键盘的 ctrl 加鼠标的左击，可以回退到上一步， 这个软件里面所有这种圈画的一个功能都都可以用这个实现，键盘的 ctrl 加鼠标左击就可以回去到上一步，就不需要我们从头去重新圈画，一般这个用在我们这个防水的一个范围的一个拉框选择，还有这种滑板基础，一些大面积的时候可能用的都比较多啊，大家一定要记得就是键盘的 ctrl 键加鼠标左击， 这样的话我们可以看一下滑板混凝土部分就建好了，然后我们可以呃点击到他点选择一下之后，可以看一下他这边的底标高，复制二点六三就正确的底标高。选择好之后我们就可以开始布置他一个钢筋，钢筋的话可以看到这边在导航栏下面滑板基础下方有一个滑板主筋。点到这个功能之后呢，大家可以看到这边有一个 啊，布置受力筋啊，可以看到有单板多板自定义，还有就是按受力范围等多种形式，我们这个是一个单板就行的单板就可以了，然后呢他这边有水平垂直还是按两点还是平行间还是按弧形边去布置，这边也都有包括这个圆形布置放射筋，我们这个呢就 x y 方向的，它是双网的， 并且它双层的规格又都一致，你就可以直接点击双网双向布置，然后他这边是 c 幺六杠幺八零，输入好之后直接鼠标左击点一下这个滑板， 然后就可以布置上去了，这个就是他的一个双网双向钢筋快速布置的方式，然后还要看再看一下，他这边会有一个局部的几钢筋啊， 比如他在这个范围之内，他在这个范围之内有一个水平的钢筋是 c 二零杠幺八零的，然后是下部上一排这个钢筋怎么布置呢？同样的我们点击布置受力筋，然后他这边我们要选择自定义，因为他这个是一个范围，所以用自定义的方式，然后他这个钢筋刚好就是水平，水平自定义都选好了之后呢，我们需要手动的去新建一个钢筋和滑板主筋， 然后他这个钢筋规格是 c 二零杠幺八零，然后可以看到他的下铺上一排的属于一个底筋，我们可以直接把这个名称改成这个钢筋的规格，他这个底筋，然后我们再点击，可以看到他给了我们这样一个矩形的范围，我们就可以按矩形框去选择， 然后布置到对应的位置上，然后我们可以看到点查看布筋范围，我们只要触触碰到鼠标，左击鼠标，只要触碰到这个钢筋之后呢，他就告诉我们这边钢筋的范围是这个范围， 说明我们布置的没有问题啊。还有像这种 c 二零杠幺幺八零也是同样的，但他的范围可以看到，呃，是这根直线的范围，就可以点击布置受力筋啊，按到直线他没有给我们矩形，但是范围可以看一下，他这边给了我们这样一个长和宽的一个范围啊，长和宽的一个范围，这个时候我们怎么布置呢？同样选择矩形，但是这边我们发现没有办法直接拉框选择矩形， 这个时候我们就可以使用到这个焦点功能，我们点击焦点功能，然后可以看到矩形的话，我们如何确定它的一个范围呢？我是不是选择两个对角点就能知道它的范围了？所以我们可以选择矩形两个对角点，先选第一个对角点，它是这根竖线 和这根横线的一个焦点，确定了这样一个对角点，然后我们再选择这个焦点功能，选择这根竖线和下方的一根横线，这时候就确定了第二个对角点，这个时候我们把这个钢筋拉到对应区域就可以了，只要在这个区域范围之内布就可以了，然后我们点击查看布的范围，会发现我们这个范围是这样子的，就说明它布置正确了， 这个就是我们呃局部加强筋该怎么去布置？我们再看一下后胶带，后胶带的话一般在我们这个其他构建里下拉其他有一个后胶带，这个时候我们点击新建后胶带，然后可以看到 同样在我们这个属性列表里面布置它的名称，然后后胶带的宽度，比如是发板下方可以看到有滑板可以看，什么意思啊？比如这个滑板，我们这个滑板是在滑板上可以看到在这个范围，所以它就属于滑板上的一个后胶带。如果说我们这个是在线胶板上的，或者说在外墙的，就选择对应的位置就可以了，我们这是滑板，我们就在滑板这边设置就可以了。 点击滑板，然后下拉之后，可以看到有一个后胶带类型，然后我们选到这个框之后呢，后面有三个小点，点击会看到这样的弹框，它是后胶带一个参数图啊，然后我们选择具体的一个后胶带类型，然后选择好了之后呢，然后我们看一下上方有个角度放坡形式和底宽放坡形式， 这就是根据我们实际情况来，比如它是以角度来，比如这六十度角度放坡的，你就输入角度，然后调整它里面的一个钢筋规格，如果这个钢筋规格呢，不能够满足我们当下的类型，我们可以看到这边提供了多种配金形式， 选择最接近最接近我们现场实际的一个情况，选择好了之后呢，在里面去进行调整，如果说有一些钢筋是没有的，我们就可以进行一个删除就可以了，有的话我们在这边去进行调整，调整好了之后点击确定，然后布置到对应的位置上就可以了， 这个就是后胶带的一个位置。然后我们再看看垫层和土方，找到垫层构建，垫层同样是在基础这样一个构建下方有一个垫层，我们先新建，比如这个面式垫层，对像这种独立基础和滑板基础都属于面式垫层，它这个垫层的厚度是一百，我刚刚在说明里可以看到，我再给大家就是看一下这边可以看到垫层是一百厚， 然后新建好，这样一个构建之后，下方的厚度什么都没有问题了之后呢？点击智能布置，这个时候有一个可以选择足迹，我这个只新建了两个足迹，比如你新建多个，可以直接拉框，选择我两个的话也可以拉框，左击拉框，选择之后会变成蓝色，然后右击确定 啊，点击右击之后同样会出现一个蓝色的框，然后我们呃一个弹框，然后我们输入一百，他这个外扩一百，他让我们输入出边距离是一百，我们点击确定， 然后会发现这个垫层就布置到对应的位置上了。同样的方式，我们点击智能布置，然后选择这个滑板，然后左击选择滑板，右击确定，然后出边距离默认呃他这边弹簧，我们默认一百就可以了， 然后这边就新建好了，然后我们在垫层。啊，这个也跟其他构建都不一样，就所有构建都是点击到对应的构建，然后去生成，或者说去新建，而唯独这个储方大家需要注意一下，我们需要在垫层这个构建下方有导航栏，垫层下，然后智能布置到我们这边应该是大开挖， 然后三百，然后放坡系数填一下，点击确定。如果是法版基础应该是大开挖，然后我们再点回到这个垫层，我们这次生成这个独立基础的一个土方生成就应该是基坑土方， 然后同样的调整一下，放工作面宽，放坡系数点击确定，然后左击挖框，选择右击确定。这个呢就是我们这个基坑土方，如果说土方需要去调整它的一个放坡系数， 我们这边可以看到有个基坑土方二次编辑这样的功能，我们点击设置放坡，设置那个放坡，可以看到这边有指定边和指定图源，指定图源的话就我们点到这个图源，右击之后，可以一次性设置他所有边的一个放坡，然后指定边的话，比如说他某一边 放坡系数不一样，比如这个这边他不需要放坡，点击确定会发现他这边的铺子就没有了，这个就是我们这个放坡的一个调整， 开挖也是一样的，这边有个二次调整，还有一个大开挖的一个图方。接下来我们看一下主体结构的一个绘纸，主要的构建就是柱、墙两百这个四大构建。首先看一下柱，首先图纸这边我们点击到这个总图里，双击到总图，然后我们先找到柱大样这个基础到三点八七，这个是柱大样， 我们因为是前期就是给大家演示，我就把图纸柱大样的图纸也分割出来，这样方便一点。然后我们点击确定，然后我们再找到这个基础层，他的首层的一个柱的定位图， 同样给它手动分割出来，然后我们看一下它的基础到三点八七对应的楼层，选择首层，这个因为是我们到时候绘制绘制模型的时候需要的一个平面图，所以大家一定要记得勾选一下它对应的楼层，点击确定，然后这个时候我们就可以双击看一下这个就是我们首层的这个定位图。 首先呢我们到这个刚刚呃截出来的这个柱大样里来看一下，它这边一个是柱大样的一个表，还有这个柱的一个框架柱的表，这个我们都需要识别啊，点到柱之后呢，会看到 这边右上方有个识别注表和识别注大样，我们先识别注大样，这边有个提取边线，左击提取这个功能，左击选择注的边线啊，右击确定，然后再左击选择标注，然后没有问题之后右击确定，然后再点击提取钢筋线，左击选择钢筋线，右击确定， 这个时候点击自动识别，他这边会提示我们识别成功。四十二根柱子，点击确定就可以了，然后我们这个时候，嗯，直接把这个柱表一起识别了，然后点击识别柱表，然后左击拉框，选择这个柱表，右击确定，然后可以看一下他这个柱表的一个相关的一些信息啊， 把一些没有用的行横列进行删除，然后我们再找到注的一个平面图啊，首先呢，我们到这个刚刚呃截出来的这个注大样里来看一下，他这边一个是注大样的一个表，一个注大样图，还有这个注的一个框架注的表，这个我们都需要识别啊，然后我们在首层里面，我们先会用的是首层注， 然后我们找到这个点击到这个注，点击到注之后呢，会看到这边右上方有个识别注表和识别注大样，我们先识别注大样，这边有个提取边线，左击提取这个功能，然后点击提取边线，左击选择注的边线啊，右击确定，然后再左击选择标注，然后没有问题之后右击确定，然后再点击提取钢筋线，左击选择钢筋线， 把这些钢笔都识识别一下，右击确定，这个时候点击自动识别，它这边会提示我们识别成功，四十二根柱子，点击确定就可以了，然后我们这个时候直接把这个柱表一起识别了，我把图纸再次打开，然后点击识别柱表，然后左击拉框，选择这个柱表，右击确定，然后可以看一下它这个柱表的一个 相关的一些信息啊，把一些没有用的行和列进行删除，看一下有没有问题，没有问题直接识别就可以了，点击识别，点击确定会发现这边框架柱还有这边的啊，按住我们都识别成功了，识别成功了之后，我们相当于节约了这个芯片构建的一个过程啊，大家可以双击看一下，如果我们自己芯片构建的话，就需要自己去在里面 设置他的一些长宽，包括他的一些钢筋形式。呃，我们用识别的方式呢，就省略了这样一个过程，然后我们再到图纸管理里面去双击到我们这个定位图，我们这边看一下有个识别柱，点击这样一个功能之后呢，第一句啊，第一步呢提取边线， 我们把柱边线提取一下，主机选择柱边线，然后右击确定。第二步呢，提取标注，把这个柱的标注都提取上来，右击确定。最后呢就是自动识别就可以了，他会提示我们有多少个柱子，柱子识别成功了，然后可以看下三维， 然后我们可以看到在上方的话有个钢筋三维，如果说我们想去查看这个柱子的一个三维，三维钢筋三维，包括计算式钢筋的一个具体的一个计算，都可以去打开这个钢筋三维，然后去进行查看了， 比如它的箍筋和全部重筋都可以在这边去进行查看，包括下方的一些计算式，这个就是钢筋的一个查看，计算式的查看 果联达如何会制简历墙，我们在这个导航栏这边首先要到我们这个简历墙找到墙，简历墙，然后去设置调整它的一些参数， 还有就是有一种方式就是我们识别使用识别的方式，方式呢快速的去会制手层这个柱强柱的一个定位图里面，他就有简历墙的一个规格，我们可以直接在这边识别，然后我们可以看到在这个上方，右上方右上角有个识别简历墙表， 点击这个功能之后呢，左击拉框选择这个表，然后右击确定，确定好了之后呢，我们去进行一个表格的一个二次调整，删除没有用的行和列， 然后标看一下高度是否正确，然后墙厚还有他一个钢筋，包括他所属的楼层，比如我们这个只想属于首层，我们比如说这个他标杆是基础到首层，所以说他直接是按识别的上来，如果说我们只想在首层就勾选首层就可以了。点击识别识别上来之后呢，我们可以看一下这个简历墙，可以再二次看一下他这边的一些规规格。 然后需要注意的刚刚给大家提到的就是，如果说我们是地下室的一个挡土墙，他这边是到这个保护层厚度内外侧不同，这个怎么调整啊？我们先找到这个保护层厚度，比如说这个挡土墙，他内外侧保护层厚度外侧是五十，内侧是三十四十五吧，他也是的， 他是用这个斜线去进行区分的，外侧内侧就大家注意一下，我就应该按照默认的来啊，就是我们用斜线区分，斜线前面是外侧，斜线后面是内侧就是挡土墙，地下的挡土墙可能会是要这个防水，内外侧不同。然后我们这个剪力墙识别上来之后，点击识别剪力墙这个功能， 然后放大我们这个图图纸，第一步提取剪力墙边线，左击选择边线，右击确定，然后第二步提取墙标识，墙标识就一个墙也没有，不用管他，然后门框线，他这个墙这个张图纸也没有，可以不用管他。最后识别剪力墙就可以了， 它这个时候会给我们一个弹框，让我们确认它识别的对不对，这个怎么确认呢？我们就可以双击一下，会发现它会用红色的线告诉我们它识别的是哪个范围，没有问题，然后自动识别就可以了，它会再次提示我们一定要确定好柱子，绘制好，然后会自动的延伸到柱内，点击试就可以了，这样它的简历墙就会制好了。 然后我们怎么样去看一下简易墙是否覆盖了柱呢？我们这时候可以把柱隐藏掉，发现它是覆盖了整个柱子的，说明它会置的没有问题，这个呢一是确保它的钢筋料没有问题，二是我们保保证我们后面如果说会置那个装修，他不会少会置，所以说一定要去确定这个简易墙把柱全都覆盖住了。如果说需要看钢筋三维同样的方式，点击这个上方钢筋三维，选到对应的构建就可以了， 下面看一下广联达如何会治梁，来到这个梁这样一个构建下，在我们导航栏往下找一个梁，点到梁这样一个构建之后，会发现这边有个识别梁这样一个功能，我们可以看一下这个梁，它都是用的集中和原标标注的方式，告诉我们它的规格，点击识别梁会出现这样一个弹框， 这个大家要注意该怎么去识别啊？首先第一步提取边线，这个正常提取就可以了，我们左击选择梁的边线，但是选梁边线大家一定要注意，要选这边梁两边的边线，一定要这样的顺序，就选左边一个，右边一个，或右或左都可以，但一定要选这个梁的一个完整的一个两个边线啊，不能只选一根，然后再选另一个梁的两个边线 一定要注意啊，选这个梁的两边边线，选完之后右击确定，看一下梁的边线有没有选全啊。然后这边一定要注意下拉，不能够自动提取，比较注意要下拉， 然后选择这个提取集中标注，然后把集中标注选一下，为什么要这样子呢？因为嗯，梁的话一般是这边出图，他那个图层规定非常的规范，他可能同样有不同的梁，他的图层都在不同的图层，如果说我们用自动的方式的话，很容易出现一些信息的一个错乱，所以 建议大家就一步步提取啊，因为他这边一步步提取的话不容易出错，我们先把这个集中标注一起提取一下，你会发现这个这个梁，他的集中标注甚至都不在一个图层，都是多个图层里的，所以说大家要一步步提取，先把梁标注提取好之后右击确定，然后这个时候再点击提取原位标注，然后再把原位标注提取一下， 看看有没有遗漏，因为他不在一个图层，所以说需要大家放大之后仔细的去确认一下，没有问题就点击右击确定，这个时候再点击自动识别量，然后他就会给我们一个弹框，然后我们这边点击到这个缺少钢镚金信息，还有缺少洁面信息，这个构建下，这时候我们直接输入，比如这个钢是三百乘四百这样 上部通常金，下部通常金，我们找一下这个量是三百乘以四百，然后呢二 c 二十， c 八杠二百，然后输入好之后再看下有没有缺少洁面的信息，没问题，点击继续，然后我们双击到对的位置看一下，他这边提示我们缺少洁面信息。按三百乘以五百去生成的，他是筐梁十三和筐梁二十五 啊，都是按三百乘五百，我们再搜一下看一下对不对啊？因为他是按同名称的去生成的，他这边三百乘五百没有问题啊，也是三百乘二十五啊，三百乘五百 没有问题，之后点击呃插带就可以了。然后这个时候我们再去进行一个呃原位标注的一个自动识别，就是我们要分开去识别啊，比如像有些他没有识别上没有使用到的一些，如果说有问题，我们点击这个原位标注，他这边制作钢筋就大家知道在哪里去调整就行了。这边是又制作我我不一个个调整，就大家知道在这边有个识别，就是原位标注，我们在这边去进行调整就可以了。 左击点到这个梁之后呢，在这边进行二次调整，这就是原位标注的一个二次调整，然后我们再来看一下有一个吊筋，这边吊筋的话，他是直接给我们就是用图例展现出来的，提取吊筋啊，识别吊筋，这边有一个识别吊筋，然后我们直接按照他提示第一个提取钢筋和标注，我们把钢筋提取上来， 然后标注也提取上来，最后就是自动识别就可以了，这个就识别上来了，如果说他这里有标注，可能我刚已经识别出来了，如果没有标注的话，这边有个是吊筋的信息，还有次梁加筋的各处六根，然后深层的位置， 这是生成在哪些位置上？然后呢我们就可以点击选择楼层，按楼层还是按图源去生成确定就可以了，看实际情况，如果有图例用这种识别的方式，如果没有图例就按生成的方式，两种都是可以的。下面学广联达如何绘制线胶板， 在我们导航栏看一下是首层，然后下方找到板，然后构建列表，首先列表哪一种是可以直接按照它的一个规格形式自己去新建，然后调整它的规格。还有一种就是识别啊，看一下这个板，他这边给了一些厚度 h 等于幺二零，但是没有看到钢钉的规格， 下面看一下板是 c 八杠二百板的面筋和底筋，然后它这个板的话，这个板它整体的标注比较简单啊， 然后点击识别板，然后点击提取标识，我们把板的标识识别上看一下，右击确定，然后提取板洞线，把这个板洞线识别一下，同样右击确定，这时候点击自动识别板， 他会提示我们就是在哪些部位生成板，哪些哪些制作，以及确定，然后会看到他这边啊有未注明的和注明的，未注明的板我刚看的应该是一百，对吧？我给他命名，然后点击确定，这样我们板的图层就建好了，会发现有两种类型，然后我们把这个图纸打开，他这边会涉及到一些下沉的板，比如像这种，比如说这种卫生间，他会下沉一百，对吧？ 这个时候也很简单，在这边点到属性列表，这边有一个下沉的一个设置，如果说有一些板，他需要设置升降板，这边有个设置升降板，然后去调整一下， 他这边没有画升降符号，一般涉及到一个卫生间下沉，可能会成了一个升降板，比如这样子，然后就设置他一个升降情况，然后第二步就是会制钢筋，他这边可以看到啊， c 八杠二百，我就直接乘二 c 八杠二百就会制了。 有一个板线条板的一个受力筋，这个跟我们法板一样，比如说他是单板或者多板布置，然后呢布置受力筋方向，他如果是双网，双向还是双向的，然后主要给大家讲什么功能？就是同步的一个功能，假设啊，假设我不知道，这个板上 看一下啊，右击有一个应用到同名版，先点击啊应用同名版，左击选择这个版，右击确定，然后他就把同名的版一次性复制，再给大家讲一下，在这个版授易经这样一个构建下，右击有一个应用同名版， 选择完右击之后再左击选择这个版，右击确定就可以，因为我这个没布置钢筋啊，就没有没有没有钢筋同步，如果布置好一一个版的话，我们就可以直接应用到同面板这样一个功能。再讲再强调一下，是在板受力筋这个这个构建下方，然后左右机起启动这样一个功能之后再左击选择这块板，右击确定这个是用了同面板的功能。然后我们下面再来看一下，像这些快板钢筋该怎么去布置啊？ 我们点击新建跨板受力筋，新建好了之后呢，比如说他这个是多板，然后水平方向就是 c 八杠幺五零的一个钢筋，然后还需要注意什么呢？就是我们在跨板受力筋这边呢，需要注意一个，就是这个这个 c c 幺零杠二百多板的跨板受力筋，要看一下他左标注和右标注的一个距离，比如这个幺幺五零啊，右标注是幺幺五零， 然后还有就是它标注一个长度位置，这是什么意思呢？就是它是从制作内边线开始计算它是长的还是外边线，还是说制作中间线，这个一般要看我们的说明的。然后设置好了之后呢，我们就可以看一下这个规格是 c 幺零杠二百，然后快板受力筋应该是垂直包浆没有问题，之后我们选择这几块板，然后右击就可以布置到对应的位置上， 这就是胯板受力筋的一个位置。选择这个胯板受力筋之后呢，比如说他这个范围需要调整，我们看一下这个布筋范围，他这个布筋范围可以看到，只是这这个区域，如果说我们想要去调整他的范围，选中这个钢筋，然后拉动这个区域线就可以了， 然后再看一下布筋范围，会发现这个布筋范围就就对了，这就是胯板受力筋的一个布置，哎。如果说需要去设置马凳筋，你就需需要批量选择，比如说我们批量选择某一块板或者某一类型的板， 选好了之后，因为他这个版，你可以看一下他这个马凳筋，他是黑色字体，黑色字体的话就属于是有私有属性，就需要先选构建，然后再去调整，因为我们已经把构建绘上去了，必须要先选中这个构建再去设置，才能够设置成功。但如果是蓝色字体我们就不需要了，我们只要改这个对应的内容，然后所有的同名的版就可以同步的去设置好它的参数， 要注意自由属性需要先选，先选中对应的构建，然后再去调整。刚刚这个跨板筋和板的主筋，板的那个面筋，这些都已经绘制好了，然后我们来看就是给大家演示过了，我们再看一下刚刚提到的这个板的腹筋该怎么去绘制，我们同样是找到板腹筋，然后这边有一个啊识别腹筋这样的功能，我们点击识别腹筋，就可以看到有个提取板筋线，我们左击选择板筋线， 然后右击确定，然后点击提取标注，我们选择这个板钉线的标注，然后右击确定，这时候注意点选，因为他板的钢筋比较复杂，比较多，图层也不一定是规范的，所以我们选择点选。这个时候可以看到我们选择这个附钉，然后他这边会同步过来他的一个信息，包括这个标注的一个范围啊，没有问题，幺零五零， 然后他这个又标注了一个长度，还有他这个标注的一个就是制作，应该是制作中线去计算长度的，然后点击确定，这个时候我们就可以拉直线去确定他的一个附钉的一个范围， 可以看到他直接一次性的绘图到对应位置上，同样我们选择这个腹经，然后看一下有没有问题，没有问题右击确定，这个时候拉直线去确定腹经的范围，然后直接就可以绘到对应的位置上，这就是版腹经，需要我们手动的一个个的识别，就不建议大家一次性识别，就是自动识别，可能会出现一些问题。然后再看一下他这边，一般图纸会有个说明呢，就他会根据这边有， 他会根据不同的版后，然后呢分布经不同，对吧？这个怎么样在图纸里面直接去调整呢？在我们设置里面，工程设置里面有一个 计算设置，这个分布钢筋的一个配置可以看一下，如果是统一的，我们在这边直接输入就行，如果不是统一的，我们就需要在这边点开三个小点，这边有一个同一版和分布筋相同，然后把我们刚刚的表格输入进去就可以了。就刚刚这个图纸里面这个表格输入进去啊，点击确定就可以了，这个需要大家注意一下，就是如果说要设置分布筋，这个是整栋楼的一个情况，如果是按单层去设置的话，我们就需要在属性列表里面去设置， 这个下方有一个计算设置，因为我刚刚调整过了，他这边应该就不能调整，如果是就如果是整栋楼的话，我们就直接在计算设置里面去，就全楼分布箱，分布箱相同信息就可以在这个设置里面去设置，但如果各楼层的分布箱不同， 或者说某些版的分布箱信息不同的话，就可以在我们这个布丁信息中的钢筋属性里面去单独去设置，就是看一下是单独的楼层，还是说整栋楼会制那个法案时候就给大家讲过，就是我们在想要查看我们布置的高清范围有没有问题的时候，就可以看一下，有个查看布丁范围， 比如我们这个点到这根钢筋之后呢，就鼠标放到这个钢筋上面之后，它就会有蓝色的这个阴影，会告诉我们这个钢筋的范围是什么，这个就是我们这个查看附近范围。广联达如何会制二次结构墙，直接打开图纸啊，点击识别气体墙，按照它一个操作提示，第一步提取墙边线，然后呢选择墙的两根线，然后自动右击，然后点击提取墙 标识，可以不用管它，然后提取门窗线，把这个门窗线进行一个左击选择，然后右击确定，这个时候点击识别气体墙就可以了， 然后会发现它识别上来之后就是就只有一道墙，然后材质，材质可以向下选择，比如是增压加气块还是什么材质，然后掏长筋，然后横向短筋，这个根据实际情况气块设置二 a 六的拉结筋，没有的话直接自动识别就可以了，它会提示我们先复制好柱，我们点击试啊，这样的话可以看到七米墙就一下子全都识别定了， 识别进来之后呢，我们需要注意的是什么问题呢？就有一个内外墙，那个判别，在我们的右上角有一个判别判断内外墙啊，这个话大家可以整栋楼设置好之后一次性判别啊，主要是针对于我们后面那个装修的一个布置，所以说我们要判别一下，他就会提示我们是当前楼层还是哪一层当前楼层就可以了，然后这样我们这个内外墙就判别判别成功了， 然后可以需要注意一下，比如像这个些属于内墙，我们再改一下就可以了，我看把这个内墙也识变成外墙了，我们直接选一下，然后改一下就可以了，在我们的属性列表里面看一下，有一个内外墙标识，点击内墙就可以了，它会用颜色帮我们去区分内外墙，这就是内外墙。广联达如何绘制门窗？ 在我们的图纸里面找到总图，建筑总图，建筑总图里面可以看一下，在我们的可以先缩小，在这第二张图这边会有一个门窗表，可以看到这边有个门窗表， 然后这边看看这是装修表，就需要稍微注意一下有哪些门窗表，因为有的时候可能不在一张表里，不要有遗漏啊，这个应该就是一张表，我们就直接先找到这个门窗了，在我们导航栏里面找到门窗，构建在门窗洞这边，无论是门还是窗都可以啊。门窗洞这个构建之后， 在我们的同样是右上角里面有个识别门窗表，点击这个功能之后，我们左击拉框，右击确定这个时候会出现这样一个弹框，然后这边就需要我们大家好好的去编辑这个这个门窗表的一个删除，比如这个名称这个列肯定是要留下来的， 然后宽度，这个是门窗的宽度，这个是门窗洞口的高度，这些都是需要的，然后这些的话是可以不用管他的，也可以留，也可以不留，等信息我给大家演示就把删掉了，包括这个列也可以删掉。泥地高度是一定要填写的，他这边已经给我们是比较好的，不需要我们去调整，如果他没有给我们就需要对着图纸去选一下，然后有些地方 如果说大家不想一个个找，就可以直接在这边填个大概的，后面到我们的立面图里面去调整，这个也不需要，还有这个备注也可以不需要。然后类型所属的楼层，这个也可以不用啊， 我这个看一下名称，高度，宽度、离地高度，类型所属楼层，这个所属楼层的话，大家是可以把所有楼层勾选上，这样就不需要我们一层层的识别了，也可以不用也可以就是不勾按钢层了，就根据我们建模的习惯来点击识别，识别好之后点击确认就可以了，我们再回到这个一层平面图里面去， 然后点击这个识别门窗洞到我们的平面图里面去绘图了啊，可以手点画会知道对的位置，但这样的话会比较的效率会比较低，所以建议大家就使用识别的方式啊。然后点击提取门窗线，我们在识别墙的时候已经提取了，就可以不用管它了啊。门窗标识左击选择标识，没有移动，点击右击就确定就可以了，最后点击自动识别，然后会提示我们多少个识别上来， 他会缺呃，缺少匹配构建与反键可以看一下就是门窗，门帘窗四二三对的，这个没有问题，没有问题直接插上就可以了，然后再看一下三维，这个的话就是我们门窗洞口的一个快速识别，然后可以看一下这个门帘窗，他这个离地高度啊，他是不一致的，两边不一样，我们看一下我们实际什么情况， 看一下我们这个立面图，发现他其实高度都是一样的，对吧？这个时候我们到软件里面去找到这个门帘窗，然后找到属性构建，他这边有一个门距窗距门的一个相对位置，我们改成零就可以了，他是蓝色字体，我们直接在这个属性列表里直接改就行了，然后改改好就行了。 广联达如何会制过梁圈梁，先看一下这个过梁，我们找到过梁构建之后呢？有个生成过梁，然后大家看一下这个结构说明图里面有一个过梁配金表，我们可以看到它是根据梁的一个长度范围，然后呢以及它的高度这些包括了一个钢筋，然后他给了这样一个梁表，我们直接把这个梁表呢输入进来， 然后输入进来之后点击确定生成就好了，我们可以选择对应的生成，在上层或者说某一些图源或者覆盖整个楼层时，我们可以覆盖整栋楼。然后需要注意的是什么呢？这边就不给大家一个个输入了， 我们这里是可以直接导入一个表格的，可以看到这边可以导入的导入一张表的，我们添加行就行。然后需要注意的是什么？是这边说明他这边说明他这个前面这个墙输入这个量宽的时候，他这边会墙后量宽，会提示我们他这个再看一下他 这个范围，比如一千二到两千四，他是包含后面包含前面，比如说我们这个输的是零到一千二，他是包含一千二的，但是不包含零。而我们这个表的话要稍微需要注意，他有的是大于等于的，只是小于小于等于或者小于这个是不一样的。就输入的时候他这边要看一下他后面是包含的，前面不包含， 我这个就不给大家去去输入，然后点击确定就可以了，然后就可以生成对应的一个过梁，再看一下圈梁，圈梁在我们梁构建这边有个圈梁，同样的点击生成圈梁，然后呢去根据圈梁的一个生成位置，比如说是强径高大于多少时候生成，还是大于多少时候，然后勾选啊，勾选哪一种情况去生成。 然后还有就是他这边需要同样的去添加他的行，需要生成一个就是圈梁的一个规则类型，在这边去进行一个直接输入就行了，这个是生成的方式。 然后我这边给大家讲的是什么？就生成圈梁，填写它的规格，给大家讲的就是如果说我们是新建，比如说举行圈梁它的位置，比如说幺梁是正中间，假设减一点五，比如我们需要生成一些幺梁，或者是我们卫生间的止水坎，我们也是可以用圈梁去绘制的。这个时候我们新建好了一个圈梁，设置好它的相关规格之后呢，这边有个智能布置，比如说我们布置在墙中线， 然后这个时候我们就可以批量选择，我们选择对应的墙体，有的时候可能有多种墙，比如我们只想布置在一百的墙上，一百或某一个名称下的墙上，我们点击确定， 可以看下三维啊，这个时候我们被选中的墙呢，都会用这种蓝色标注出来，我右击会发现它就可以一次性的布置在对应的位置上，这个也是用的比较好用的，比如说我们这个门窗止水坎，就是卫生间止水坎啊，然后我们绘制好了之后呢，然后我们同样的点击智能布置，然后墙中间线，当然这个墙它是没有区分的，我比如说这边有个卫生间啊，还有止水坎，我选中这两根墙， 右击确定，然后会发现他这边的止水坎就布置上去了，比如说这个卫生间止水坎就可以这样快速布置到对应的位置上，这就是我们呢就是用智能控制的方式，使用这个圈梁去绘制他的腰梁和那个储位间的一个止水坎，这样一个情况。广联达如何自动生成构造柱？首先看一下构造柱， 构造柱的话在我们柱里面点击构造柱，这个时候如果说有生化图，我们就按图纸识别，或者说是新建，然后或者要对应的位置上，如果没有的话，只有一个大概的说明，在我们的说明里面，在那个结构说明里面，这个时候我们就可以直接是生成构造柱啊，点击生成构造柱，然后在这边去填写构造柱的一些 规格，比如说他一些门窗洞要需要生成这个曝光柱，你就把可以把它给勾选上，然后它一个洁面的一个高度，还有它的钢筋规格，包括固定的一个形式，然后选择对应的楼层还是全楼层，还是说选择一些图源去生成，然后点击确定就可以了，会看到这边就会有对应的构造柱，我这个因为没有按它设置，所以说这边看不出来，如果设置好了，这边就会生成广联达。如何计算建筑面积？ 首先看一下就是建筑面积啊，大家我不知道大家有没有这个软件去测量建筑面积的习惯，其实还是比较好用的，我们找到这个其他里面，其他里面有个建筑面积， 大家可以新建建筑面积，然后这边可以看到它是可以去归类这个建筑面积，它属于地上还是属于地下的面积，以及它是计算一半计算全部还是说不计算这个可以勾选的。选好之后呢，我们就用这个拉，用直线的方式去位置的范围，给大家演示一下位置这个建筑面积的范围。 同样的如果说我们在拉框选择的时候，框选的范围出现了错误，比如说不小心点到其他地方去了，我们同样是可以按住键盘的 ctrl 加鼠标的左击，然后回去到我们上一步先给大家操作一遍这个图纸，它的建筑和结构图不完全一致，有一定的问题，所以大家在会制的时候会发现它没有完全重叠，就不用担心啊，它这个图纸本身就有点问题， 只要是要给大家讲，如果说我们这个建筑他外墙，比如说涉及到面积里面去，我们该怎么样用这个软件可以直接帮我们去算到里面去， 这样的话我们面积就宽出来了，宽出来之后比如说我们这个外墙都是有五十的一个保温板，这个时候我们怎么样去？如果他需要计算面积，我们怎么样去快速的去 把它算出来呢？这边有一个，有一个这个功能啊，就是偏移的功能，然后我们选择这个面积之后往外扩外扩五十，我们输入一个五十，然后点击回车都可以看一下它的面积，就外扩出五十，也可以帮助我们计算出这个外扩部分的面积啊。对，这就是它的一个比较用比较好用的一个地方。广联达如何绘制台阶和散水， 然后我们再来看一下刚刚说的台阶，看一下这边有台阶，这边有个台阶，我们同样在这个其他里面有一个新建台阶，然后在首先要把你去调整它一个宽度，高度啊，还包括的红土强度，它的标高设置好了之后呢，我们就有筐选，就可以拉筐去筐范围就可以了， 筐他一个整个的范围，筐好范围之后呢设置踏步边，选择这个边之后呢输入他踏步个数和踏步宽度，点击确定，然后再看一下他的这个三维啊， 这样他台阶就会制好了，也比较简单。然后散水也是一样的，我们新建散水，散水应该也是在其他里面，然后新建散水，然后设置好它的一个厚度，包括底调高之后，我们直接同样是框选它的一个散水，如果散水比较规格的话，我们也是可以用智能布置的方式去布置的， 像这种小片区域的，我们就直接框选就可以了，这就是散水广联达如何布置粗装修，然后再给大家讲一下。就是装修部分就有一些粗装修，我们可能也是用这样一个软件去布置完成的，然后再给大家讲一下粗装修这款 我们找到装修，然后大家可以看到我们这边有一个识别，就是按房间识别装修表，就如果说我们是有一个比较规规范的一个装修表的话，我们是可以直接识别好装修表，然后会去会制的，然后如果说没有表，我们可以自己设置一个表格，然后进行一个识别导入进来，这些就是操作起来就导表或者识别就行了。然后需要给大家讲的是什么？比如说我们如果说都没有用手键的新建的方式， 看怎么样去快速的按房间装修啊？比如这个是卧室、厨房、卫生间，然后我们楼顶面一样的 就是墙面，就我们怎么样组合这个装修啊？我快速给大家演示一下，我们点到房间之后呢，然后双击就会构建，可以看到会这样一个弹框，对吧？然后我们可以看这边是卫生间，然后我们添加衣服构建，然后楼地面添加一个卫生间，然后墙面也添加一个衣服构建卫生间，包括这个天棚添加衣服构建卫生间， 这样他就他的房间就是一个组合的形式，我们只要布置房间，他就会把他的楼梯面、墙面还有天棚一次性布置上。厨房也是一样的，我们添加衣服购件选到厨房这个购件，墙面添加衣服购件选到厨房，包括这个天棚啊，卧室也是的， 然后墙面就我们将他的房间组合起来，把他的内部构建成一个房间的形式，这样就组合好了。组合好了之后我们可以看一下，比如说我们会置到我们的平面图里边，但如果我们识别之后呢，也是一样的，也是这样组合的一个形式。我就假设这边就是卫生间，我们点画会置一下，这样的话他的卫生间就会置上去了， 他这个卫生间可以看一下，他就是包括楼地面、墙面的，还有天棚的一个卫生间，然后再看一下，如果说我们的卫生间是一个保温防水防水的一个上翻的一个问题啊，我们找到楼地面，楼地面他要设置需要设置他一个防水卷边，我们可以看到这边有个设置防水卷边，我们左击选择这个设计设置防水卷边，他是可以指定图源，也可以指定边的，比如说我们整个图源都是上翻六百，你就直接输入六百， 如果是我们某一边的话，我们就设置指定边，然后某一边上翻就可以了。如果说我们同一个边，他有一其中一段，他是上翻的那个怎么处理呢？右击右击有一个设置那个我看一下夹点，就是比如说只有这一段。好，我看一下设置方式，卷边，比如是这条边， 然后我们再点击设置防水卷边指定边，比如这个边他是要上翻以前的一米八，这样的话我们就可以会发现他这边就会有一个单独的上方的一个高度，就是设置防水卷边的里面有一个选中这个防水卷边有一个设置夹点，设置夹点，然后选中某一个点之后，这个范围之内就可以单独设置的，点击设置防水卷边指定边，然后设置就可以了， 这就是防水这块的一个调整了。还有就要给大家讲的，就比如说我们这个某一个区域，比如卧室，直接给大家选个卧室，卧室啊，或者到过程中突然间说这个刚刚这个天棚不做了，要改成吊顶，全部改成吊顶，只做吊顶。这时候我们的我们国庆节建完了，又不想一个个去重新调整， 或者说想要节约时间，我们怎么处理呢？同样的我们点击到房间这边，然后双击，比如说卧室双击，然后这里会发现我们这个卧室这边是做的天棚，对吧？这时候我们把这个天棚删掉，删除衣服购件，然后呢我们在吊顶里面添加衣服购件，把卧室添加进去，这个时候我们点击刷新装修图源，我们刷新一下天棚和吊顶，然后点击确定， 这个时候的话我们就发现我们就不需要重新布置了，这就是我们图源的一个刷新。广联达如何查看报表及导入计价软件，然后我们再看一下报表，这就是我们相关一些报表，报表的话我们是可以设置它的一些分类条件， 我们是包括我们需要勾选看哪些重要的信息，然后还可以进行一个批量导入导导出包括报表反查，反查就是我们看一些量，如果有一些疑问就可以双击，然后定位到对应的购件上，比如说这个就可以定位到对应的购件上， 也会给我们进行一个颜色的标注，这就是报表的一个情况。然后这个就是一些重要的快捷键，快捷键今天给大家讲了几个比较重要的，比如说切换插入点啊，还有那个我们这个回馈点功能键之类的。这个时候呢我们就可以把我们的那个算量文件导进来，然后就直接提取它一个工程量 来看一下，在提亮这边有个导入向量文件，然后我们再把它导进来，这就帮助我们快速的去填写清单，他领了一个工程量，并且呢帮助我们就是后期做量的时候更加就是准确。然后快捷我们把我们需要导入的模型，然后进行一个勾选，包括他需不需要导入做法，如果有做法的话可以点击导入做法，没有就不用管他 导入的内容啊，点击他已经导已经导进来了，然后我们这边有个提档工作，点击提取图形工作量，然后可以看一下，比如我选中这个有两百的时候，会发现这个模型里面的有两百，它的工作量都会提示我们有哪些，我们只要勾选就可以了，比如说这些都是的，我们直接合计，然后应用会发现它的工程量就应用过来了， 然后我们这边还会发现他这边会告诉我们就是有哪些没提取，然后有哪些已经提取了，包括这边还可以进行一个和量自检。然后如果说我们这个模型发生了一些变化，我们在模型里面进行一些调整微调，这时候呢我们是不需要去重新导入导出的，我们只需要在这个计价软件里面有一个刷新工程师啊，这边有个刷新工程师，然后重新去刷新就可以了。 宝宝们原有的文件保存好，提交汇总好，然后这边直接刷新，然后他这边的那个具体的一个工程量就直接进行了一个调整。包括如果说我们这个在对量过程中发现一些量是有问题的，我们同样是可以可以看一下，这边是可以选显示算量文件，显示他一个具体楼层，包括显示到一个具体的构建，还有图源的一个工程量，可以看到他这边是可以帮助我们，如果我们双击到对应的构建，它是可以帮助我们 定位到具体的一个构建的。如果说我们在量上有些问题，就可以追溯到我们的模型里面去，他这个就自动打开了模型，这边就会打开模型给我们看了，他这边是会告诉我们具体的是哪个量。
656广联达教程
01:08查看AI文稿AI文稿一个项目，几十栋房子或者几十个单位工程，我们如何快速统计相同清单的工程量？今天介绍的是批量汇总清单工作量的功能。将 g、 b、 q 的 清单导出为 excel 清单，点击汇总清单工作量的功能， 左侧可以点击自动识别列，也可以手动设置对应的列。比如这里工程量在的是 g 列，手动匹配一下，勾选你需要那些条件作为你汇总工程量的条件。 比如我按清单名称作为条件，右侧筛选你需要汇总的工作表， ctrl 加 a 可以 全选工作表，点击合并清单，即可快速汇总工程量。 比如这里我汇总了十八个单位工程的工作表内容，汇总后清单八百零三条，用时大概不到五秒，这是很快速的统计出来的内容是按动号罗列出来，而且点击来源单元格，可以快速定位到你的分表， 灵活运用，平时快速统计其他表格或者统计汇总过程产值，都是提质增效很好的功能。下一期分享批量打印底端标题功能！
01:49查看AI文稿AI文稿采用二十四清单建模，广联达这个设置一定要修改，就是同学们，你们现在这个模型如果采用的是这一个二四清单进行建模计价的话，在土方的这一块，如果你们习惯在土方这 这一块进行新建构建，进行会制，然后智能生成的话，大家一定要注意。就是说现在他这个工作面，很多同学以前可能因为要上清单的原因，这个工作面是没有填的， 现在一定要填啊，大家记住，因为现在这个在我们的二次清单里面已经明确注明，就是我们的计算规则，是含这个工作面一起进行计算的，加这一个工作面面积一起计算，这是第一点，第二点就是说我们的工作面如果你没有去看规则，很多同学还按以前三百去填，现在这一个已经是改成六百的。这个大家一定也要注意，就是在我们的后面的 说明里面，就是已经说明了我们的混凝土基础每一边增加的工作面为六百啊，大家这个点一定要注意。然后还有一个就是说，特别是说像我们一些 基坑做大开挖的啊，我们用大开挖土方去生产啊，生产一个大开挖的土方，他这里面的工作面也需要你去填，但是如果你现在没有详图，没有基坑详图，这个工作面宽也不是填六百啊，是填啊一千，因为一般我们的这个工作面他都是有做我们的，这也就是我们的啊，地下室外墙这个 都是有做我们的这个防水层，那如果有做这个防水层，这个就是按照我们的一千进行考虑，这里面呢还有 我们这边呢帮大家准备了一份工程量审查和量的技巧，然后呢内容非常多，有一百多页。然后这里面呢如果我们的这些建模，我们的算量往精细化方面走，其实有很多东西需要我们学习的。比如说这个保护层他的调整，调整前调整后这里面的 量差，钢筋量差就有十六吨，就是说光一个保护层的调整，往精细化方面调整的话，就有十六吨的量差。这里面的内容非常多，从我们的基础开始， 我们的这个主体所有的这些整体排查，量差原因分析啊，全部都包含在里面，有需要的同学看一下我们图片上的指示。
250ZM-审计造价
34:23查看AI文稿AI文稿各位朋友大家好啊，今天我们继续把一个地铁复式出口的一个模型啊，带着大家我们在一起把从头到尾过一遍， 来打开我们整个逛夜那个界面啊，进入这个界面之后，那咱们新建工程， 这新建，建建工程这名字按照自己习惯写就行了，因为这查查查车站，对吧？杠逼出路口 地区，地区，因为我们咱们这个项目是在福建省，我们就那个按按福建省选择，然后清单规则和定额规则，按照合同或者其他的一些约定啊， 反都是有的啊，合同约定，然后招标文件的约定或者清单的约定。嗯，咱们这边是幺七定额和幺七的清单啊，这个没有问题， 然后轻钢规则这块的话，按照常规的这个计价轻钢就可以了啊，没多大区别，这是钢结构的，但因为我们这个项目不涉及钢结构，所以说无论怎么选都没问题，随便选 选单库和定额库，这个的话没有，因为咱们这块没有下载那个名为支架那个软件啊，因为我们只是作为工程技术，嗯，不算一个工程量，所以有没有工程不重要，这两个挺后，后面钢筋规则，这两个挺重要， 平法规则，二系平法规则。然后这个东西呢？按图纸，图纸是怎么要求？咱们怎么编啊？按图纸啊，点创建二十要没选清单库，不知道没选选啊，不用管，只解释就行。 好，现在正在创建过程中，咱们耐心等待一下。 好，工程创建完毕，创建完毕之后咱们可以，我第一步我喜欢的就是先保存，保存位置的话，保存位置的话咱们 位置我这个啊，这个地址我直接复制啊，到场直粘贴，这样我个人快一点，这样就有个什么合并图纸及工程。嗯，建议不要合并啊，因为合并后反正很大，户很大， 保存过后好粉各进入咱们工程界面，咱们首先从工程信息一条一条全部改过去， 工程信息所有在广联达里面有一个比较。嗯，比较通用的一个规则，就是白色的白点黑色的字体表达的信息对所有工程量的计算没有影响， 所有白点蓝字的信息对工程量结构计算都有影响，这是一 叫默认规则吧。啊，所以说要像这些的话啊，白点黑字的话，随便填的话，咱们也按句式，是吧？咱们这个地铁项目是吧？地铁项目叫啥？交通建筑吧。 啊，这交通建筑这有一个啊，地摊，地铁轨道车站对吧？地铁轨道车站那地下层数，地下层数你爱填就填，不填就算了，无所谓。这个沿沟，沿沟一般是针对于防建项目， 针对咱们这个地铁项目没有严格这个说法，所以说这无所谓，你要填就填，不填就默认也可以。好结构形式，地铁结构常规好，这个就是常规来说，应该都是框架简历墙结构，很少有什么所谓框架结构。 当然地面那种高价和高价车型，当然地面基础形式，基础形式的话咱们应该是发行基础加七零，但这个也无所谓，你看这个是白底黑字的，不影响工程计算好。嗯， 那这个位置抗震等级二和那个涉防烈度，这个咱们看图纸，图纸怎么写的，怎么弄，因为不同的抗震等级，不同的涉防烈度会导致咱们钢筋的牢固长度不一致。咱们查查图纸 啊，刚啊，可刚好勾选出来了，本场地属于三类涉防七度啊，涉防以内抗震等级三级，但是当结构设计的时候，他提高了标准，按八度抗，涉防抗震等级为二级， 所以咱们在二级抗震八度设防。嗯，好，这一页。嗯，还有室外地坪相对于政府零零那个飙高啊。这个呢，怎么说呢，这个主要涉及到一个以后如果有装修 过塑钢件呢，会影响到装修工作量的一个标高啊啊啊，工作量。但咱们如果纯做土建啊，只做钢筋模板混凝土啊一些的话，建工程的话占优势，设置不大。嗯， 但是如果要设置，咱们也按正常规进行设置的话，这个呢，常规的咱们要去找建筑图，室外敞平相对于正负零零的一个标高，但但咱们地铁的一些项目都有一些咱们都是引用的绝对标高。 嗯，刚说了这个，咱们这个室外地坪标高，这个哈，只是，嗯，对于后期装修工程量的计算会有一定的影响啊。对于纯土就不建结构，就比如钢筋模板混凝土 在内结构，这些计算的话不会对它有影响啊。但咱们也按照正常设置吧， 咱们整个地铁的结构图他都会给定一些绝对标准，嗯，当然建筑图他会给相对标高，但结构图都是按这个绝对标高。哦，结构图按绝对标高给的，所以室外地坪的话在七点零补，咱们按七点零算 七，七点零。 ok， 那 后面这什么基础埋深标准层高，地下水位这些。哎，爱设置不设置无所谓啊，这施工阶段，哎，是吗？哎，施工过程啊啊，开始格式，开工日期，这都没没用， 你要如果咱们是做造价的朋友们啊，该怎么设置怎么设置啊，全部给他填满了啊。 嗯，只是作为平时技术管理的。嗯，工程来计算，嗯，可以不用写这么多东西。好，第二个咱们的一个计算规则啊，占了这些个定额定额和清单的一些规则哈，评分规则刚才在新建工程时候已经敲定了，这里面就不能修改了啊，这双击也没法啊。 嗯，你看这下面有温馨提示，我如果需要啊，要怎么怎么修改规则并导出这个回事，这么后面如果有需要的话我会做一个专项的一个讲解这一块就比如说话，我原本是幺六 g 的 平板规则，现在我需要改成二二 g 了，那怎么办啊？那后面再说 啊，编制信息啊，这些也会按照自己的规啊规则吧，啊，这些有就有，没有啊，没有啊，对不对？对工作量计算不会有影响，而自定义这些就没什么东西可说了。 第二个楼层设置，第二楼层设置啊，楼层设置是咱们这个整工程设置里面比较重要的一块。楼层设置。什么叫楼层？我们要做一个科普。 嗯啊，不是不开这个图啊，平时我还开科列和那个瘦脸快速看图联合使用。拆就用来画图啊。快速看图用来看图啊。嗯，什么叫楼层？我们找一个的，我们 这个就是咱们的一个简单的一个复数数，一个横剖面楼层，哎，我把这个画笔挑出来形状，哎，楼层，什么叫楼层？从这个咱们，咱们，哎， 咱们平时这个这个位置，首先第一个看这个东西是什么东西？这个常规咱们在楼层设置的时候，默认为是属于站内结构，因为他只是一个加层，默认为是一个站内结构， 他在整个这一层的范围内。那什么叫楼层？你看这有个标稿， 这个拉一条线，咱们人如果没有这个夹层，咱们平时的人是站在哪就站在这了，对吧？来抽一节，人是站在这个面检测的，那么以这个面人站的这个面为基础，往上 一个结构层，这个范围，这个范围怎么记？统称为一个楼层，什么意思？就是说从人站的脚的底板的顶面到这个结构层的顶板顶面，他算一个结构层，那我们就会问了，那下面这算什么呢？ 是吧？这下面还有一坨呢，一大坨，这个时候作为对于咱们那个附属出口，这个叫做底板。嗯，咱们默认设置的时候，我常规设置这是叫基础层， 作为基础层进行设置，那么基础层那么是层高，我怎么说？那咱们底板下面就是泥，这就是土啊，这些都是，这地方都是土，那怎么那这个东西我们就层高，就是这块，对， 这是什么层高？这些个这个什么呢？这是我们底板的层高，那咱们这边这个层的层高，那，那这个位置， 这个这是我们的这一层的层高啊。有了这么一个简单的一个概念之后，哈，哦，回到我们楼层设置里面， 首先第一个整个系统默认他是这个首层的数据，哇，是用来修改的，然后后面所有基础层，然后我们就可以添加楼层， 一二三四，我，我爱插几层插几层，根据咱们实际情况，对吧？后面所有的层数都是根据首层的那个话数据进行计算的，你看啊， 这个话底标高我是改不动的，他是通过这个什么层，这个首层的层底标高啊，进行加减。那么首层我们再看一下啊，那么，嗯，可能房建项目很多在粉层一层、二层，我们地铁这个就叫什么线，嗯，暂厅层， 我还喜欢加顶板，我让我后面审核啊，什么东西啊都很清楚，我这个结构层里面包含哪些内容，基础层也不叫基础层，就叫地板， 然后还有第二层。嗯，根据咱们结构图的图纸自己来看，对，咱们这个是咱们整个附属出口的一个重坡图啊。刚才说了，这个我我常规设置这个就是一个加层， 加成的话后面单独都会有说明，或者到时候再单独再设置，那这个时候也就是说什么意思？ 这个对吧？这个范围都是我的，哎，这过来 是吧？我这个范围都是属于我的那个占听层的一个范围，那么好了吗？现在我们常规就是说啊，这个也是算层，对吧？但只板他只翘板条，但这个怎么算？ 这个肯定是一个强的一个构造，只要一般来说高于这个高于咱们这一层，你看这条线高于这一层下面的结构，咱们再再高于另一层去，也是这这一段单独设置一个结构层啊，单独设置一个结构层， 所以说，哎，这，哎，这，所以说我们这第二层咱们就怎么说，那给萨奇特， 那其他这些东西没用，我们给删掉方案就不会用了。好，下面我把这三层结构层我们布置好了之后，然后设置做东西是能设置的底标高，暂停层加底板的底标高在等多少？嗯，又看错了。 首先咱们要明白一个事，咱们作为一个地铁的一个结构啊，地铁的一个，它不是严格意义上的一个平， 他是有坡度的，纵向他是有坡度的。常规地铁车站纵向坡度应该是在千分之二左右，你就说那么怎么怎么办呢？那从这到这，他这是沿地铁纵向方向，那有坡度咋办？有坡度我不可能说这是一个坡标杆，这是一个标杆，对吧？ 然后我在广联达里面建模的时候，哇，如果是签个字，对整体工程量是没什么太大影响，如果这样还设不同的标高，对我整个工程计算很麻烦。 所以说我会纵观全图。其实你看这图纸上有给了一个中心线的一个标高，那负的二点一九三，那这二点一九三， 二点一九三，那证明这一段是一个直线，那是一个平的。对，从这根线这么方向过来是个平的，然后他再以这一条线的标高分别的给了一个地板的一种标高。 好，所以说我们这个位置所有的标高的一个设置，这个那个楼层的标高设置，我们默认也不叫默认吧？我们常规会采用什么？会采用图纸上给定图纸范围最多的一个地方的一个标杆作为参照。 我不知道我说这句话什么意思啊？因为这个 b 我 们在这做这个 b 号出口，这个出口比较小啊，你看就这么狭狭窄一个通道，但咱们做这个，像这个， 咱们坐这个二号峰亭看看，这，你看咱们这二号峰亭，他这么长这么大，你看咱们这，你看他这个位置底板的顶标高，底板的标高是多少？负二点三三八，在这个位置走，走过来，走到这 就负的二点四一了。那你说我像这种图，我怎么选标高？那我这种选，你看我这一块这么复杂哇，有什么楼梯了？垂直电梯了，哇，怎么夹层板啊？都在这一片， 那么我就通常会采取二杠二这个断面啊，这个断面的标高作为我整个结构层的一个标高的一个体系，但是我默认为我强制性把这个结构给他平了，让他没有坡度， 那这样也便于我们后面的一些工程计算，会简化我们的一些建模的一个难度。好，在这题外话说多了啊，好，继续咱们那个建模， 好，我们看到咱们的结构层，对吧？我们结构层，哎，看，我们看这个，这儿三高三铺面，就是咱们那个这个位置，这是咱们那个三高三面， 那么咱们这个结构层底标告诉好，首先第一个，咱们 这是一层，对吧？那么这里标高是多少，对吧？负的二点一九三，好，我们说负的二点一九三， 好，层高层高，从这到这四米五加六百，对吧？这是一个常规的一个高度，我们就按这个算，没问题的话，这高点低点没多大差距，后面我们可以调标标了。 那是，哎，虽然现在不行，四点五加六能零点六，对吧？就是五点一 点一，好，所以说这你看这边底标高，你看这一个结构层以上的底标二点，嗯，哎，不对，怎么回事啊？这个位置哇，哎，怎么不对呢？你再看看 零负的二点一九三加四 点五加零点六，对啊，二点九零七，没错啊，啊，你看咱们软件，这二点九零七没错，但这图纸标注个二点四五七，好，这个时候我们就要从头来看看这个中午换那个图纸，为什么会在咱们看这个上那个四杠四那个剖面图，咱们就先看看， 找一个四杠四碰面的二点九啊，哦，咱们发现这个位置，你看他，他这个转角，一个折角这个版，哦，这的标注是四点零五，四零五零， 对吧？这是四零五零，这个位置标注的四五零零，那所以说从某种方向我们说这个东西，这个图纸画的就有问题，对吧？三杠三三啊，一杠一三，怎么去检查一下，这是个图哈呢？ 这是个什么情况，对吧？这是在，呃，这是在变化的位置，这盯了图也能看，对吧？ 啊？在这个位置啊，他在这个位置变化的啊，标高变化的，那么一杠一和三杠三，他的标高都应该是二点九零七，那么忘了，所以同步证明就是什么，他这个一杠一， 他三杠三，对吧？他这个标高给标出来，哎，这也是设计院很常见会很常规会犯的一些错误， 所以在咱们广联达建模的时候，回战神发现图啊，一个细节，初次会审哇，就把这事给解决了，那证明这个东西二点九零七这个数肯定是没错的啊。然后顶板以上结构，这个三米，这个，哇，这个无所谓啊，这个随便射吧，哇，这， 嗯，因为为啥随便射？什么意思？因为咱们出地面的一些结构啊， 他的高度就一米三了哇，对吧？就那么一点点东西了，咱们后面直接问，而且东西不多，咱们这后面自行调整就行了。还比如说像风亭，对吧？走到风亭出地面结构我们可以也可以看看大概啥样哪去了。 后面呢 啊？算在这里面看看啊。 嗯，对，你看这是咱们那个顶板，咱们出地面的话有高的，低的话，这么后面话很不好设置，反正如果有像这种话， 有明确楼层高度的话，明确这有一个很重要的一个结构物的时候啊，我们再具体设置它的一个层高，如果没有像这种敞口的，我们设置应该好好按照这个画。 三米二五啊，三米二，我再加这个五百，再加个一千五。这个这个数据来的测也行啊，这个不是特别重要，你地铁吗？有他的特殊性。 好，这个是楼层以上，这设置完了啊，这还有这个楼板厚度啊？这个暂停层加顶板，那他说什么信，那这个叫顶板的厚度对吧？顶板的厚度，咱们看看。顶板 六百对吧？一个是六百，然后这边也是六百，这一边也是六百，这边怎么设？这边设置常见单后后滤。什么叫常见呢？就是你所有构建里面你默认为最多的，你认为最多的构建。 我是觉得六百的构建哇，挺多的哇，大部分的六百，当然也有小的构建。嗯，就是像你这就是四百哇，我不设置四百是吗？我各四百的构建很少啊，所以我不设置啊。底板，底板够万，看丑几百啊 啊，这也是四百，这里四百好，咱们四百好。底板，底板的底啊，底板的层高，底板层高刚怎么说？对，就像那个图嘞，是吧？咱们， 哎，这这这这画的太丑了吧，是吧？ 刚刚说了咱们这个范围是吧？是咱们的手啊，手层，那么这个范围就是咱们的地板层，地板层多厚？层高，这就厚就等于层高，那就这就是起，对吧？面起 好，咱们就基本的话把整个画楼层设置建立好，建立好了之后咱们就说下设置下面这些东西，哇，这是什么意思？ 就说你以后建立的所有构建，他的抗震等级是多少啊？哇，这个，哇，混凝土强度等级多少哇？是采用什么混凝土啊？是泵送混凝土还是吹风啊？现场搅拌还是非泵送？然后哇是如果像这这种啊，你看吧 有什么砌筑墙对吧？砌筑墙它采用什么样的纱浆啊？对吧？是 m 七点五的话，咱们当然这也是常规的一个设置，因为具体的设置后面还会可以改，咱们常见这个东西按照图纸走就行了。那种牢固长度，牢固长度的这种话很简单的一个理解，就是说什么东西 在简单前来就行。这一层你看这打勾这一层， 哎，不是你打个就是这一层，对吧？我们选定的是这一层，这个顶暂停层加顶板，在暂停层加顶板里面的剪力墙属于二级抗震的情况下， 如果它的混凝土等级是 c 二五，那么它的围布长度是多分别多少？这个三八和四一，这四六和五一，这啥意思啊？你把这拉开一点，我这能看，就看着 hrb 四百钢筋，这是 hpp 三三五的 h 二啊， hpp 三百都在，对吧？ 就是像像这种举例，这 a 叉 b 四百，这个四六五一就是分别是小于二五和大于等于二五和钢筋分别的毛固长度，对吧？看咱图，图纸上也有，对吧？嗯嘛嗯， 设计某户成功，哦，当说错了，是小于等于二五和大于二五，对吧？咱们这边你看，就比如说像这个 hrb 四百的钢筋， 是吧？ hrb 四百的钢筋在二级抗震的情况下，它小于等二五是三十七倍底，是吧？大于二五是四十倍底，对不对？咱们在这怎么调？咱们就调这个就行了， 咱们这个点进去多少 c 三五，咱们常见的 c 三五，我们也可以按按照屠宰色啊，这个东西读子图纸。哎呀呀，我的话好 啥啊？我够好时长啊，我好这 内部结构的和这个底板顶梁什么什么怎么回事？这些都是 c 三五的混凝土，对吧？啊？然后中板什么怎么回事？也是 c 三五框架柱 c 四零，底板价怎么回事啊？都让这个来算就行了。 那咱们这个挨个挨聊啊，这个基础，基础，什么叫基础？基础就是底板，底板多七三五哇，对吧？然后我还跟的掉所有东西调完了我干嘛先调个剪，这个剪一下，你看七三五一调之后，你看这是吧？三七四零， 然后看看，咱们刚才知道三七四零，因为他这个说他就是从图集里面再抄出来的东西，对吧？对吧？如果果有不一样，咱们再具体调整，就比如，比如说，如果，如果说文案，你说这个文案给错了，他应该是四四一，你就调就行， 对吧？那调完之后他会变颜色，对吧？那我们接下来那七我们就下来， 不会不会好好这所有东西的话，反正一个个设的话，咱们的话，不管是不是抗震的基础，肯定是抗震的构建啊，这地铁肯定是抗震啊，啊， 然后这个二号线，我，我这就不重复设啊，我原来设置，我如果搞我们钢筋设置，我这原来做好了一个，我这挡住就行。 导入完了之后啊，你看你看，这是所有调整过的东西吧，我都会有一个颜色底纹，那个颜色的变化，对吧？那保护层厚度，保护层厚度是怎么填？保护透度的话， 他能跟着图纸走呗？你像我们的地铁啊，他这保护层引水面是四五，然后背水面是三五的保护层，这顶板中板是两侧都三零，那怎么能弄？像这种的话，如果像顶板的话，我一边四五，一边三五，我就取个平均值四零，是不是？那像在这个 基础吗？刚才这是这个顶板底板外，底板外侧四五，内侧三五万，我就取个平均值四零，这样保护层外这样计算也不会有太大的影响。好， 然后这边的一个设置设置完成之后，咱们补充一下这个，你看他要照，是吧？他又回来了，哇，又是原来的东西，所以我们把这个东西复制到其他结构层， 因为作为地铁啊，还是地铁常规来说，他上下的结构层的常规保护层，还有基本的一些设置，这些东西都是一致的。 当然呢，有一些比较深的地铁站，就比如像三层乃至于四层那种换乘站，可能会有变化啊， 常规地铁站都是一样，直接复制过去，反正这些东西都是根据图纸来，图纸怎么弄？怎么弄好这个楼层设置，今天就说到这了， 下面说一下这个怎么计算？设置计算规则后面的一些设置。计算设置里面没拖太多的东西，无外乎就是， 嗯，在做清单和做定额的时候它工作量的一个取值以及怎么说啊？哎，这个方案不涉及到你，不涉及到工作量的一个变化，按照默认设置就行，有如果有相应的调整，根据他上面的说法字进行调就行了，对吧？就比如说我 那比如简单的料这粮是吧？看什么哪些粮是超高粮？这些也是社交也是吧，社交价格的一个无法判断哇，因为 超高梁可能价格会更高哇，当然这对造价这块哇，我不是特别专业啊，所以哇在这不做更多的评价。继承规则继承规则这块怎么说？嗯，简单举个例，就是比如说咱们 还是这个吧， 还这个这边就说这一块对吧？这是咱们的一个结构墙，这是咱们的结构底板，这俩交汇这一块儿工程梁算谁的？算底板还是墙？ 就是在这这个设置的，我们可以看看，对吧？我们强，简历强，对吧？过滤工程量这体积嘛。构建工程量简历强于于版呗，应该是一版了。线条版是吧？ 线脚墙体积，线脚板和体积，这无影响对吧？无影响对吧？原因什么影响？墙和板交汇哇，我不叩见我的板的体积， 这个什么意思啊？就现浇墙与现浇板，我现浇了，我是否需要扣剪现浇板的体积？他这写的无影响就是我不扣剪。啥意思？ 就是我这个墙和板交汇，我不扣板体积我是扣的墙的体积。明白，就这个意思。我墙啊，我墙是这么画下来，对吧？哎，我的板是这么画过来， 那么我这块板板这个位置是吧？我就算的很，我墙就从这开始往往上算，对吧？我就往上来算，这墙大概就这么个意思， 如果这个 r y 咱们按照默认设置就行，需要有太多的一个 r y 调整，因为他们这么一个也是哇，从一些计价清单，计价规范里面哇，调工程计算规则啊，出来的东西反正基本是正确啊，咱除非除非怎么讲？ 咱们的这个你们的合同清单描述里面有具体体的调整，像对这边再进行调整啊。 好，下面计算设置里面，计算设置里面，这个里面是比较重要的哇，为什么东西啊？这些是很多节点设置规则设置这些东西都按照那个咱们的图纸走，你图纸怎么写的怎么弄啊？我这边就不一一赘述了啊，你看就比如说像那个 啊，举个例啊，你给我比如简历墙啊，你看这个拉洁精，对吧？拉洁精就是一个矩形布置，我要调整成那样。梅花形布置啊，我反正调整完了之后哇，他这都会变了个颜色哇，这也是这可能达到了统一的一个东西， 所有的调整的东西他都会给你变成颜色，那我这就不一一做一输点，哎，我的直接导入规则，我这 好导入成功，你看我这多好，我都变了都是吧弯折长度什么东西的话都改都改掉了啊，这反正根据咱们自己的图纸， 地铁的话还很有很多独特的规，独特的一些节点需要咱们一一啊 i get， 实际在操作执行的时候哇，才会哇呀，有慢慢发现哦。 啊，下面后面就是比重设置，比重设置，比如说常规的一些钢筋设置。哇，这个无外乎就网 啊，我反正有所了解，就是说我反正个地区忘了好像什么六好六点五的钢筋，这个比重好像应该是需要有调整，这个好像根据现场咱们这的实际的一个情况进行调整，但是其他的问题应该基本是不会有问题的。 好，下面有一个弯钩的一个设置，弯钩设置里面再着重强调一下，这个弯钩里面是不包含剪力强弯钩的一个设置 啊，记住，不包含剪力强弯钩啊，不包含剪力强拉结筋弯钩的设置。 说啊，我按照孤军什么的都按照抗震，因为地铁是抗构建，全部按照抗震设置的话，然后这里面的话平直段多少啊？弯折段换包是平直段，都是抗震十倍地，非抗震五倍地是吧？直径咱们这的话平直端，平直端这也应该是十倍地啊。 啊，没有，我们这都是十倍地，没有五倍地了，我们就给他调整过来就行了，调整之后他会变颜色，非抗震我们就按 word 设就行了。 好，关掉，然后弯曲直调整，弯曲直的话按照它默认设置就行啊，我相信平时咱们很多小伙伴在工程上计算的时候也没有过多的去考虑这个弯曲直的一个技术，按照它默认设置就行，而它也是根据咱们二二 g 的 一个平法规则呦， 里面的一个粘住来设置的。咱们损耗设置损耗设置，这不计算损耗就不用管了啊 啊，昨天晚上钢结构设置，因为我们像不涉及钢结构就不谈了，施工段设置不在这次我们聊的话题里面，这个只能可以在所有模型建完了之后再来进行探讨一下。啊 啊，所有的工程设置咱们就结束，有还不清楚的朋友可以私信我，咱们一起再探讨研究一下，谢。
549春雨你好
01:20查看AI文稿AI文稿怎么快速把模型报表量分类汇总？今天呢一个视频给大家来讲清楚，报表导出后呢，咱们直接丢给 worker body， 然后 worker body 呢给他一个命令，咱们让他给咱分类汇总不同标号的一个混凝土。 好，咱们现在看一下 worker body 的 一个操作情况怎么样？ 好，现在呢无法把它已经把这个工程量按照混凝土不同标号给咱们汇总好了。咱们来看一下手动算的这个量， c 三五的一个量呢是十五点六幺幺三， c 三零呢三三四点九三四七一。 简历强的一个 c 三五的呢是七点七一七二和沃克八 d 汇总出来的一个量呢，是完全吻合的。这样的话呢，咱们让 workerbody 汇总计算的同时，咱们可以可以去做其他的一个工作。好，对于咱们工作效率这一块呢，还是比较有帮助。喜欢的朋友呢可以点赞收藏一下。好，今天的分享就到这里。
231Ai造价说
01:44查看AI文稿AI文稿牛马，造价大差不差！前阵子跟大家分享的一个洪湖 cd 的 视频，全网二十五万个人观看没开，这还没过多久啊，官方又又又又又更新了一个版本， 这次更新呢，有造大人刚需的实用功能，当遇到需要统计个数的图纸时，比如市政园林安装洪湖 cd 新增的统计块 就可以帮大家解决了。首先我们依然在丝滑的中文输入框口里边输入统计块，回车，然后框选需要统计的范围，鼠标右键 确定，弹出统计窗口。我去鼠标一到统计的地方，还会实时显示块的样子，双击块， 图纸上就会跟快看 cd 一 样，也插上了橘色的小旗子。明眼人一看呢，就具体的知道了块的分布范围了。我最最最最最喜欢的这个功能就是这个。点击插入统计表，按住键盘的 ctrl， 用鼠标滚轮变化大小， 找到一个合适的大小，点击鼠标左键确定。这种表格不就是造假人在统计手算工作量最完美的状态吗？下次官方还要更新点什么，我还真有点小期待。关注我 产品的更新功能，我将持续为大家更新。
1233诺霸🐮广联达教学
00:49查看AI文稿AI文稿达计价七点零的审核模板当遇到多个预算文件无法合并时，那是因为什么原因造成的呢？可能是因为多个预算软件的版本不同，如用六点零的软件转为了审核的预算， 在用七点零软件打开后，它会自动升级，但软件的版本与用七点零软件转为审核的预算版本它并不一致，所以会造成无法合并。 我们需要注意的是，在软件这一更新迭代的时期，软件可能存在不完善的地方，这时候需要我们人文操作时尽量保持软件一致，以便后续呢合并等操作时避免不必要的重复工作。
19君姐谈造价
03:49查看AI文稿AI文稿今天我们继续解读二四版和一三版清单核心变化，我们来看第四章内容。工程量清单编制之前讲基本规定的时候，我提到过清单责任归属，今天咱们从编制环节入手，看看二四版到底要求我们怎么编清单。 先看第一个变化，编制依据。一三版编制清单计价依据是什么？计价定额、计价办法。 而二四版基于工程价格信息、造价资讯、工程造价数据及指数。施工方案，旧版是常规施工方案，新版编制依据合理施工工期、家常规施工工艺顺序及安全环境保护、文明施工等措施。 交付标准和合同条款，旧版未强调。新版把交付标准明确纳入编制依据，比如这个工程是普通装修还是高档装修，是国标还是绿建，都要在清单里体现，且招标文件、拟订合同条款也均作为依据。 所以二四版四点二点一条强调，编制清单不仅要看图纸，还要看合同条款、交付标准、现场情况，定额不再是依据，这意味着什么呢？清单编制不再依赖政府定额，而要基于市场行情、历史数据、合同要求来编。 再看第二个核心变化，合同类型决定编制方式。对于单价合同，第四点一点五条，分部分项清单的工作量若是暂定的，履行中要按实际施工图纸重新计量。 发包人应对清单的准确性、完整性负责。清单有缺陷可以调。对于总价合同，第四点一点六条，如果清单有缺陷，那对不起视为已包含在合同总价内，不调整。承包人对清单的准确性、完整性负责。 重点敲黑板了！总价合同下，投标前你必须自己复合清单，认为有漏项就自己补充报价，否则结算时哭都没用。所以投标时发现清单有缺项，一定不要忘了补充。 举个例子，某总价合同漏了一百平方米混凝土，价值五万，承包人没发现，也没补充。结算时主张增加二次版，标准明确告诉你不行，风险自己承担， 落到实操。给四点提醒，第一，项目特征描述要清楚，别偷懒，不能写详见图纸，必须写清材质、规格、工艺、交付标准， 因为特征描述不清导致争议。单价合同下发包人要单责。第二，措施项目分两类，可计量的要列入分部分项清单，不可计量的按项总价包干。 无论哪种，承包人都要对措施项目的完整性和准确性负责，这个我在前面几期反复强调过。第三， 安全生产措施费单独列向，与其他措施分开，按材资二零二二一百三十六号文足额寄取，不可竞争。第四，甲供材损耗率提前约定，招标文件里就要写明有效损耗率，比如瓷砖百分之二超耗，谁的原因谁承担。 最后送大家一段顺口溜，单价合同按图算，总价合同自己填。措施项目分两类，计量包干，要分清安全生产单独列甲供损耗提前定项目特征写详细，莫用图纸来偷懒。 本期话题就到这里，点赞加关注，我是造价界的福尔摩斯，咱们下期见！
552造价界的福尔摩斯
04:23查看AI文稿AI文稿今天我们继续解读二四版与一三版清单核心变化。本期聊第六章，投标报价编制。 以前很多人投标的习惯是，招标人给什么清单我就照着填，责任不在我。二四版告诉你，这种想法该改了。从今天起，投标报价要从被动应答变成主动单责。下面我们就来看一看 新版第一个变化，就是从照着填到自己扛。对于总价合同清单准确性及措施项目完整性，旧版清单未明确，新版均由承包人负责。对于漏报处理的话，总价合同漏项视为已包含单价合同漏报，澄清补充的金额从措施费中扣除。 新版六点一点五至七条都要求投标人必须复查复合补充招标清单。这里我着重强调一下新版六点一点七条，对于采用总价合同的招标工程，如果投标人认为清单有缺陷，要在以标价清单里自行补充完善报价， 并对以标价清单的完整性和准确性负责。除暂定数量项目外，合同价格不因清单缺陷调整。当然，措施项目如果漏项，也可以自行补充。 在这里我补充一下新版清单新增了总价合同的清单中设暂定工作量的规定，这样结算时按时调整。这样解决了建设工程在招投标或签约时可能存在部分工作量难以准确确定的难题。 在此我们再回顾一下新版的澄清机制。二四版新增三点五节投标报价澄清或说明开标后，定标前，招标人可以就算数、误差、报价合理性、漏报等问题要求你澄清， 到时候你要进行解释，比如细微偏差、材料价异常及确认是否漏报内容。 注意红线不得修改投标总价和工期不得将不响应标转为响应澄清文件进入合同修正后的单价可用于变更计价。这个机制既是机会也是约束， 机会在于你可以修正明显错误，约束在于漏报的处理很严格，总价合同漏报视为已包含单价合同漏报要从措施费里扣。这个我在往期基本规定六中说过， 落实到实操投标前必须做三件事，第一，复查措施项目踏勘现场，看有没有地下室高层交叉作业，对照措施清单，觉得不够就自己加 垃圾外运、成品保护、完工清洁，这些容易漏的务必报进去。第二，单价合同复合分部分项有疑问，提醒招标人澄清，但注意清单准确性和完整性还是招标人负责，所以缺陷可调。 第三，总价合同复合并补充，这个是重中之重，不仅要复合，认为有缺陷必须自己补充完善， 因为补充后你就对清单负责了，漏了就是你的损失。另外，第六点二点一三条，投标时要交措施项目费用分拆表，大家可以看一下副路一点三和表一点三点三， 它列明初使设立、中期运行，后期拆除费用，这个表将来用于进度款支付和赔计价别随便填。 很多同行都在问，项目这么大，背标时间却这么短，复合清单根本来不及啊。我的建议是，投标人可以主动书面申请，请招标方适当延长背标期，如果实在延不了，那要么加班加点硬着头皮复合，要么就干脆放弃， 千万别因为时间紧就仓促上阵，匆忙拼出来的标书跟赌博没什么两样，一旦出问题，最后损失全得自己扛。 最后总结五句话，总价合同自己扛，清单缺陷不调整措施项目全包干漏报漏项自己赔。 单价合同看清单措施还得自己管。投标之前三件事，复查复合再补充澄清机制是机会，总价工期不能改。 本期话题就到这里，点赞加关注，我是造价界的福尔摩斯，咱们下期见！
191造价界的福尔摩斯

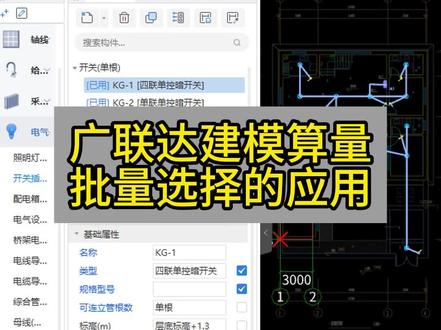

02:43查看AI文稿AI文稿大家好，我们来看一下，在咱们广联达安装计量的软件里面，我们如果说 a 一 次性选择很多种构建类型，比如说我的灯具啊， 开关呀，配管配线呀，包括我不是只仅仅选择我们当前楼层，我还想选择其他楼层，比如说这是我们首层的，然后还有我们什么呀？二层的，对吧？几个楼层，我可不可以怎么样啊？同时选中小伙伴们 可以吗？是可以做到的哈，怎么做？我们打开咱们在咱们的建模界面哈，有一个什么呢？我们的选择批量选择， 点开我们的这个建模界面的批量选择，会出现我们批量选择构建图源的对话框，比如说我们怎么样啊？在这个位置有当前楼层和当前楼层，比如我们把这两个对勾去掉，选择当前构建类型， 或者说我不选择当前构建类型，比如说我要开关、灯具、插座、配管、配线全部选中，那我就选择整栋楼全部选中，你看我这一栋楼所有的构建都可以选中，但是如果我只想选中我们的灯具， 每个楼层的灯具， ok， 我 只选择灯具就可以。我想选择每个楼层的什么呀？开关， 那我可以选择打对勾就可以哈，把我们的开关插座不选对吧，或者说我们的配管配线 等等，我们想选择什么就可以选择什么，我们可以只选择当前楼层，我们也可以选择其他楼层，就看我们的这个对勾怎么打哈。小伙伴们，所以在咱们的这个 实际的工作过程当中，我们的软件也是有很多功能的哈，只带咱们的小伙伴们怎么样啊？自己去开发，看我们怎么样应用的更熟练， 看我们怎么样应用的更熟练哈。小伙伴们，那么这个是咱们批量选择的另外一种方式哈， 批量选择的另外一种方式，咱们小伙伴们可以在我们的以后的工作当中怎么样呢？去应用起来这个对话框，我们怎么样呢？ 一定要学会应用，有时间它是非常好用的一个方式和方法，希望能够帮助到咱们的小伙伴们。
8新步教育
02:32查看AI文稿AI文稿做安装造价建模软件这个基本设置很多人还不明白，就是我们很多同学用这个广联达安装建模用了很多年，然后我们这里面的照明灯具也好，我们的这里面这些插座也好，在新建的时候让你选择只连单立管或者可怜多立管。很多同学其实都没有认真的去搞明白这两个应该怎么选，很多时候 就是直接新建一个单立管，然后这两个到底是应该如何选择？其实原理都是我们很简单的，就是说如果我们现在图纸要求这一个回路的 做法，要求走我们的吊顶内肤色的时候，那像这些灯具，因为他有这些接线盒，所以所有的接线分线都在接线盒里面完成，那就只需要啊一条管下来，所以这种呢走吊顶的他都是只连单立管，因为他有我们的啊接线盒不用像 下面插座一样一进一出，大家一定要明白。但是如果说今天这两盏灯，他图纸要求我们走，比如说在我们的走廊里面有这些壁灯，或者说在地面有这些夜间感应灯这种情况，然后图纸要求这一个 回路，他是走我们的沿地板肤色，那沿地板肤色时候，这些灯具你就必须用我们的这个双立管了，就新建双立管了，就是说必须像我们这个插座一样一进 啊，然后再一出，然后往下面走，再一进一出，因为在地面肤色的时候，我们的地面做不了这一个接线盒的，所以如果是灯具，不是说所有的灯具就只连单立管啊，大家一定要搞清楚，就是说要看我们图纸的这个配管回路，他的这个要求的肤色方式是否要求走地面啊？因为有时候我们一些 层高比较高，然后中间都是 b 灯的的时候，或者说像酒店走廊，尤其是液晶感应灯的时候，很多时候图纸要求的就是走我们的地面，那像我们的插座一样，走地面的时候，地面就是必须啊，一进 一出啊，这样子形成这种肤色方式配管方式。但是如果说这个插座比较高，像很多空调插座比较高，图纸又要求他的这个回路配管走的是我们吊顶内肤色，那同样插座就不用说像下面一样啊，一进一出，因为他同样会做这个接线盒，就只需要新建单立管啊，这个东西大家一定要搞明白，就是说广联达在我们这一个 设置里面，如果你看最后我们的插座这条回路沿顶板肤色，那一定是新建单立管就可以了啊，就是这里面大家一定要明白，在这个新建单立管双立管，一定要搞明白什么时候啊。 另外一个就是我们现在安装计量里面最麻烦的就是这一些啊，管道的支架的计算，包括现在这一部分，他都没办法很好的在广联达出量。然后呢，我们给大家推荐的这两个表格，不管是哪个专业的，基本呢，通过这两个表格啊，都能够快速出量，一个是我们的管道支架，一个是我们的这些风机的支架， 直直接输入我们的风机数量或者管道的长度，它都能直接工程量直接体现，不用再去计算，包括我们这里面的这些抗震支架，它都能够直接计算，有需要的同学看上面的提示进行领取。
324一起学安装造价吧
04:32查看AI文稿AI文稿最近啊，在咱们造价圈的群里呢，看到了大家吐槽做土建绕不开的几道坎，真可谓是句句戳心窝子呀。装修建模呢，被构建绑定限制，手动提亮、反复返工，全公司的算量口径不统一，对量找量差，根本是毫无头绪， 每一件事情呢，都在拖慢我们的项目进度，还容易埋下建模的质量风险。今天呢，我们专门邀请到了广联达工程量精算产品部经理侯亚亚姐，在公司的这十多年呀，对接过很多施工咨询，企业的一线预算员和管理层， 非常清楚不同岗位算量时的核心困扰。接下来呢，让我们一起听听这些行业现存的难题该如何解决。哈喽，大家好，我是侯亚。 大家日常反馈较多的问题，其实刚好对应的是我们土建计量整体链条上的四个独立难点。 第一的话呢，是装修建模付出多，第二是手工提量反工频繁。第三是企业算量没有统一的一个标准。第四是量差溯源核对低效。今天就让我们看看用土建算量如何在解决这些问题的同时，还能做到又快又准。 先说大家反馈最多的装修建膜，过去装修构建必须依附主体结构才能绘制调整，一处墙体关联的防水天棚面层全部跟着变动，批量修改更是要重复操作几十次。 但这一次全面升级以后，所有装修构建都可以脱离主体独立会制，墙、柱、梁板、屋面、厨卫、防水都能批量统一布置。同时新增材质，所属房间两类属性多，材质多房间的面层需求都能一次性覆盖， 直接把装修建模环节的重复工作大幅缩减，不用再被主体构建绑死，装修建模自由很多，批量处理也省心。接下来我们聊聊建模完成后的工作量提取环节。 传统模式下，每次调整完模型，都要手动重新筛选清单，手动录入报表。一旦图纸变更，整套提亮工作就要重做，消耗大量工时。但现在软件里的智能提亮功能，能够实现模型与清单的全程实时联动， ai 自动解析提亮规则。模型改动后，工作量同步更新，不用人工二次操作，同时支持按楼层、施工段 部件百分比多维度归集工程量，一键输出完整的分布风向报表，彻底省去人工筛选、手动填表的重复工作。那如果是面向企业成本工作量计算上下有结算场景，我们是如何解决全公司算量标准不一的难题呢？ 很多企业积累了成熟的算量经验，但很难沉淀为其统一的算量标准，这样对内部成本管控、外部结算都有工程量偏差的隐患。现在我们的工程量精算模块就能解决这个问题，产品里内置了企业规则库， 且能把企业成熟算量经验数字化沉淀在知识库中，形成全公司统一的标准化算量规则。所有新项目可以一键附用同一套标准，从源头抹平人为操作带来的公车辆偏差，同时让成本公车辆计算上下游结算全部有据可依。 最后就是上下游量差核对的重要环节。传统核对模式里，出现工作量偏差后，没办法单独查看某一条算量规则带来的增减量， 且在前期工作量策划阶段时，测算单条规则的影响量差需要两个小时左右，耗时长且测算容易有偏差。单规则量差窒息功能，可以单独分析任意一条算量规则，直观展示这条规则产生的工作量差值。 管理人员能够掌握规则落地后的量差波动，便于持续优化企业算量标准。算量人员对量前也能够清晰了解单规则量差结果，大幅提升对量核对效率。土建预算员真正的核心竞争力呢，是对项目成本、盈亏风险的判断， 不是日复一日的绘图筛选核对行业发展的本质就是减少无意义的人工损耗，建立规范、统一的作业逻辑。 只有扫清计量环节的各类阻碍，不管是个人预算员还是造价企业，才能真正实现高效、合规、可控的算量作业。
11广联达造价圈

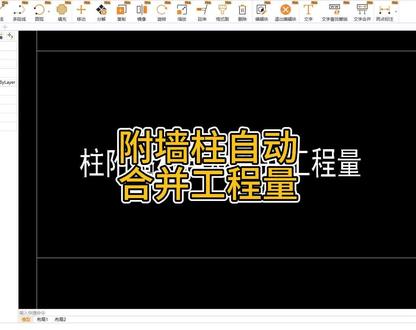

03:19查看AI文稿AI文稿大家好，本期视频介绍品名，老算量用户使用新算量途径，二零二五必看点注，辅强注自动规定工作量打开软件， 在软件我们使用中，新版本中辅强注的工作量软件默认是自动规定的，老版本的话，我们是要通过 私有属性功能框选自动判断，再修改它的定额，那新版本中的话，默认它是自动规定的，但是需要注意 一点，一定是满足他的柱和墙同强度是一致的，让我们来看一下这个柱，目前我们是 c 四零的， c 四零的也是 c 四零的， c 四零的。然后这个铜墙呢？那他是有两刀，上面一刀是 c 四零的，下面一刀是 c 三五的，那墙它的同强度不一致，软件就辅强住，就不能自动规定。其实按我们套架的思维，一般我们都会提前设置好，因为后期我们要考虑 这个分量拆量，肯定是同强度要提前设置好。只要柱和同墙的同强度是一致的，那后期软件的辅墙柱的工作量软件默认自动规定的。那我们来查看一下啊， 我们可以点击的墙，把这个同强度给它通过辅加，通过名称这里给它给它加上来，对吧？这道是 c 四零的，然后下面这道是 c 三五的， c 三五的，那 c 三五呢？因为它是没有 柱和强强度不一致，那默认分规定强度工程量他就不成立。那我们来看一下查土建软件，默认是实时计算的，那我们点击这个柱啊， 那他是单独出量的，因为他同强度不一致，不能自动规定。然后我们看一下上方这个柱子，他是和同墙是一致的啊， 它工程量是零啊，那因为它是规定到了一个这个墙的工程量，那我们看一下这个柱子的工程量，这有计算器啊， 你可以看一下辅墙柱，对吧？我们也可以通过插图片呃，它的这个 q 减三维来查看哦。看到了，他已经把这个辅墙柱工程量给他加上去了。柱子 软件只要柱和同长的同强度一致啊，新版本中俯强度工程量软件默认自动规避。点赞、关注，分享精彩视频！
01:46查看AI文稿AI文稿张国栋栋梁建设工程企业定额编制张国栋栋梁建设工程企业定额编制表述广联达软件处理强注共用边线的操作方式。各位做工程定额编制的同仁大家好， 张国栋栋梁建设工程企业定额编制系列，今天重点讲解广联达软件处理强注共用编线的操作方式，精准操作才能保障定额编制的准确性，避免工程量偏差。强注，共用编线是工程建模中常见场景， 处理不当易导致构建识别错误，工程量漏算或重复计算，直接影响定额编制质量。操作核心分为三步，第一步，提前完成注构建识别，确保注图源精准定位，这是后续墙边线处理的基础， 若未先识别住墙边线，易出现断裂或错位。第二步，进入建模界面，点击识别简历墙，提取墙边线时， 利用暗图层选择或暗颜色选择功能框选强注，共用边线，软件会自动识别住边线与墙边线的关联关系。第三步，若出现共用边线，识别不连贯 墙端头未延伸至柱内的情况，点击生成柱边线功能，在柱内部点击手动生成封闭柱边线，再重新提取墙边线，完成识别后，软件会自动完成墙柱相交扣减，确保工程量计算符合定额规则。 实操中需注意提取边线前清理 cad 底图多余线条，避免干扰识别，同时核对墙厚与柱尺寸，确保共用边线衔接精准，为企业定额编制提供可靠的工程量数据。
