OTDR测试500米以内怎么设置
粉丝973获赞1.9万
相关视频

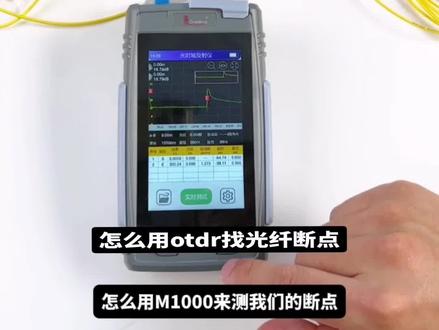

03:18查看AI文稿AI文稿大家好，我是通信人小马啊，今天跟大家聊一下 otdr 的一个使用，那么首先我们从插光圈开始哈，这是一根 fc 的光圈啊，大家注意这个凸起的地方啊，跟我们的 otdr 的凹槽一定要对应上。 接下来是我们 otdr 的一个界面啊， xoto 的 otdr 界面呢，他分成这边是波长啊，幺三幺零幺五零还是另外幺六二五的波长，我们如果选中的话，按大叉就可以，就是代表选中，我们这次来测一个幺五零波长， 接下来啊，看一下，预估一下这个光纤的范围啊，那么还有麦宽啊，根据这个测量的距离，我们选相应的麦宽啊，我这个测试的话，大概是 是十六公里，但是比较复杂的一段光纤，所以说我选择了是二十公里的范围，加上五十那秒的脉冲以及测试时间，三十秒啊，测试时间呢，我们建议要大于十五秒啊，接下来按开始就可以测试了。 好，这个曲线就测完了，那么我们来看一下怎么读这个曲线啊， 上面部分是曲线啊，测试曲线下面部分是实践表。好，那么我们可以看到这里有相应的图形啊，像这种 像这种弓字形的啊，一竖一横，一横一竖代表的是光纤段，那么像这种向上的 一个小山峰形状的，那代表的是一个反射事件，一般是法兰啊，然后呢，像这种台阶啊，像这种三号事件台阶的话，这一般代表的是溶解点，大家可以跟着我来看一下啊， 比如说，哎，这一段是五十四点九米的光纤，他的损耗是零点二幺八啊，衰减代表的是损耗除以长度啊， 那么累积损耗就是把这一段的损耗累积起来，那么接下来看一下二号事件，二号事件代表的是在五十四点九米的地方有一个反射峰，一般来说是一个法兰啊， 好，接下来三号事件啊，三号事件在两点零七公里的地方有一个 零点二六 d b 的一个损耗啊，这一般来说像这种台阶，一般来说他就是啊一个容接好吗？我们来看一下， 我们把它放大啊，其实是一个台阶，大家有没有看到三号事件是一个台阶啊，是一个零点二六 db 的一个损耗。 好，那么啊，这个 otdr 呢，还有一个更人性化的地方，就在于他这里有一个图形化的界面啊，可以以图形化的方式来给大家做一个表示，那这样的话啊，就看起来更简单易懂一些。 好，这个根据个人而已哈，有些人喜欢看射箭表啊，觉得一目了然，有些人喜欢看这种练录图，觉得简单都是可以的。好吧，今天就讲到这里，谢谢大家。
2902上海笃灵通信设备有限公司
04:57查看AI文稿AI文稿一、诺 a 八七零 otd 二、测试前参数调整，波长选择幺三幺零纳米波长具有零色散的特性，对溶解点更敏感。幺五五零波长具有低损耗，对弯曲较为敏感。下面三个旋钮分别是 距离麦宽和时间，距离麦宽时间的关系是长的距离就需要更大的麦宽，需要更多的时间。其他参数设置，点开 ot 键设置普通设置不用更改。 取样设置取样设置里的折射率根据光缆牌上的数值进行输入， 其他不用更改。分析设置分析设置的溶解损耗预值，现在的数值是零点零二，大于零点零二的溶解点损耗 将被显示。其他不用更改。预值设置通过和不通过的预值，这个是做一个参考，这个也不用更改。回到主界面，把距离打到自动开始测试。 avg 是平均化测试，我们可以看到现在自动探测距离是打到十公里迈宽打到一百拉秒，时间十五秒，现在正在测试中， 测试完毕以后自动显示时间表。中间的第一点是一个溶解的衰耗点，第一点这个溶解损耗是零点零五八。现在的曲线组成是 三个点，两个段，第一点跟最后一点不变，起始点和结束点增加了一个事件点，第一个点 第一个点的位置在二五四三，这个位置相应的损耗，这个点损耗是零点零五八 呃，一点就是总长不变，累积损耗是一点九七二， 我们分别来看两个段，两个段分别是 s 到一，一到 e 两个段，两个段分别是第一段的长度是二五四三， 损耗是零点八一九，第二段的长度是三四零幺点六，损耗是一点零九五， 现在是平均化测试的应用场景。平均化测试就是给出一个时间段，测试以后会自动停止 出结果，便于我们分析输出报告。还有一种情况是实时测试，实时测试 rt 就是实时刷新，他会一直的测试，不会停止，或者是直接按这个 reamam 也是实时测试，我们进行实时测试。 实时测试的应用场景为工程出验或者监测等实时测试的一个界面，我们把中间的这个溶解点进行弯曲， 筋弯曲以后呢，在中间这个节点就会形成台阶。刚才提到用幺五 五零波长，他对弯曲较为敏感，所以我们现在切换到幺五五零的波长。嗯，这个应用场景就是 有一个在井里寻找光缆进行微弯，呃，一端进行实时测试， 可以获取目标光栏的位置，我们进行 vivo， 这个是实时测试的一大应用场景。 再次摁实时测试键，自动停止， 停止以后自动计算得出时间表，自定义测试，也就是手动测试。当我们已知被测线路的大概情况，主要是长度，我们就可以设置酿成麦宽和时间。 现在我们这个长度应该是五公里多，五公里多我们设置成他的两倍或者两倍多。之前利用这个自动测试，我们这仪表探测的是十公里，现在我们手动设成二十公里， 麦宽不变，时间设成十五秒不变，开始测试。 测试完成以后得出的结论和刚才的全自动测试数据一样。
189康尼克
02:31
03:11查看AI文稿AI文稿今天我给大家介绍一下设置参数对 ottr 测试结果的影响。首先是折射率的设置，首先我们看一下折射率， 现在我们设置参数是一点四六七六，那测试结果是公斤长度是一零二零点二千米安米，那我们现在改一下这个参数， 我们再测一下，看看他这个距离会变款，这个折数率调大，那公填长度会变小，折数率调小，公填长度会变大，大家可以看一下，刚才我把这个折数率调小了 啊，调小了，那这个距离变大了，变大了五米，其实这视力调大，其实这个光纤长度就会变短。 其次我再给大家介绍一下鱼肠系数这个参数，鱼肠系数有很多厂家的那个 otdr 没有这个参数，其实这个参数也是非常重要的，大家都知道铺设光蓝的时候会预留一部分光纤， 那便于后续的维修，由于这个光纤和光缆的长度不同啊，所以在测试光缆长度的时候，我们就需要用到钙参数，否则的话你测试的那个长度其实是光纤的长度，光缆的长度是不知道的， 那我给大家演示一下这个鱼肠系数是怎么用的，现在我们的鱼肠系数是零，那我们看着车的距离是一零二五点五，那我们把这个参数可以改一下， 改成百分之五就可以看，那我们再测一下，可以看一下这个距离会有个什么变化， 大家可以看到这个距离已经变得九百七十多米，如果你设置这个参数，其实就是测试的光栏长度，也就是便于大家那个根据这个长度来进行找维修的地点。 好，那我再给大家介绍一下末端预值，这个参数主要是用来分析光圈末端的位置，那如果某个事件的损耗很很大，那超过设定的预值，则会把事件当做光圈末端。我给大家做个演示吧。 给大家来测一个， 现在设置的末端预支是五 d b， 大家可以看末端在这个地方，为什么会在一千米的位置，因为这个末端预值设置的是五 d b， 是比较小， 那如果把末端预制改大了，因为这个大家可以看成一视线，他的损耗已经是七个 db 左右了，你超过我们设置的末端预制了，所以他会把这个当成光纤末端，不往下分析了，那如果末端预制调大，那这个光纤他就会接着往下分析，这个实际上是光纤的末端。 好了，今天的视频就到此为止，如果大家还有疑问，可以通过电话或邮件的方式联系我们，谢谢大家。
2882年冰阔乐
04:52查看AI文稿AI文稿这是一条光缆， ab 远端在任意一端接上一个仪器，这个仪器呢往光缆的现金当中发送一个光的信号， 那我们这个信号在前进的过程当中，会不断的有微弱的信号被反射回来，这个现象就是光纤的 后向三尺， 那我们在这个地方取两个取样点， a 点， b 点， 比方说 a 点头在这里，那 b 点回来的信号呢？是必要比 a 点落，为什么呢？因为地经过了更长的距离，他在沿途的路程当中，他也会有一些损失，所以头坐下来在这里，那我们整个线路有成千上万的这个残阳点，我们把所有的残阳点连接起来，形成一条直线， 到这里就没有了，到这里就结束了。 呃，我们这个仪器呢叫做欧迪尼亚双十一反射仪，我们可不可以来探测这个地点的距离呢？答案是可以的， 已知这个传播的速度就是光速，然后从 b 点弹射回去的时间被仪器所击入，那 有了速，有了速度，有了时间得出距离。这个是 otcl 的屏幕，那很坐标就是代表的距离，这个地方没有了垂直向下 长度千米，显示那从高往低的这个下降的这个幅度， 这就是我们这个整个光缆的损耗单位用低力量。 这条线呢就是欧基亚曲线，这个是一个标准的理想化的曲线，但是事实呢，总是事与愿违， 他会出现一些瑕疵，比方说在这里，在 a 这个点位出现有什么瑕疵呢？像这种形态 整个偏离我们刚才那个直线的点啊，叫做事件点， 这形态是叫非反射形。事件点 表演形态有大约几种，第一种是溶解点， 第二情况是弯曲，当然还有其他的情况啊，这里多多展开的来研究。那还有一个试验点是这种情况， 我们在这个弊端嘛，在在弊点这个位置啊，这种形态 好，比方说在这个采用点，哎，发现有一个凸起，这叫什么？这叫反射型事件，反射型事件，这两者都叫，两者都叫事件点。为什么会发生这种情况呢？ 表现形态基本上有如下比较常见的机械接头，两个头子 一擦啊，接接头。第二点呢，有可能是一些引裂啊，比方说溶解点的引裂， 在这个地方接触点有一个， 他有个共同点，就是有一些镜面的存在，镜面的存在，比方说像这个点自然断裂的话，没有镜面的存在，这个地方或许有一些小反射，反射会很少， 如果再避免进了机房做了成端，那么这个地方就不一样了啊， 这个地方就形成很大的这个反应，然后最下面就是噪噪声。以上呢，就是我们欧迪亚的基础 基础知识。好，谢谢。
1748康尼克
02:31查看AI文稿AI文稿接下来呢我给大家讲勾 td 二高级操作的手动标记操作。首先呢我们先模拟一个环境，搭了两边线，总长度大概是呃二十五点多公里，然后我们去测，然后这是测出来的长度， 然后测完之后呢从 ot 就变到了世界，然后我们四点分析呢，以及大 a 大 b， 小 a 小 b 的测试方法，点这儿测量， 点测量之后我们就能看到啊，第一段就是事件，点事件，这个他就会有大 a 大 b， 小 a 小 b， 我把它移到图中间，我们可以看到我们可以点击这个 ab 去移这个 大 a 大 b， 大 a 大 b 呢啊，这里边可以看到是四四点事件损耗，就是大 a 大 b， 小 a 小 b 的呃他，然后从这个换算出来的，然后得到的这个四点事件的损耗， 然后呃得出的最大反射率是多少？然后跨段呢？第二个是跨段，跨段指的就是大 a 和大臂之间的损耗，我们看到这边指的是大 a 大臂的距离， 然后大 a 和大臂之间的距离，这是大 a 到的，就是开起始端的距离，这是大臂到起始间的距离， 然后这呢就是 ab 平均的损耗是多少 db 每公里，这是 slsa 的损， ab 之间 lsa 的损耗以及 ab 之间 lsa 的衰减，就是多少 db 每公里。然后点 ola 就是光回损，然后这边也会显示到大 a 大 b 之间的回损是多少，以及跨段的回损。 这里边呢我们可以选选中 ab， 然后我们可以同时移动 ab， 这个点一下他就会变成橘黄色，橘黄色的话就可以移动了，然后点 b 移动就可以测试出你想测试的那个部分， 好了，这就是高级 otdr 高级操作的手动标记操作，谢谢大家。
