origin怎么折线图怎么标最小值
挑战，让小白也能学会 word 整，每一步都会非常详细，大家跟着学就行。首先我们打开软件这边选择第一个默认的就行，可以拖动右下角来改变这个大小，点击这个最小化的窗口，它就会到最下面，点击这个两个方形的就会还原， 点击一个小矩形的会最大化，想要还原就点击小角落的图标，这个工作表和 excel 一 样可以改名字，需要导入数据的话直接拖动就可以。 选中第一行右机设为长名称，这个长名称就相当于 x 轴， y 轴代表什么单位和注视。等会儿结合图来讲，现在发现修改不起来内容，这时候就要点击右上角的小锁，选择断开工作表，这时候数据就可以修改了。 如果想要插入列就选中异列，右机选择插入就行。想要移动就选择上面的小图标，前移后移都可以。如果想要修改数据为别的轴，右机选择设置为这边就可以重新选。 如果想要插入行也是一样，选中一行，点击插入行就行，想要删除选中行，点击删除就行。下面就是制作图，在绘图中选择自己想要的， 表格中的注视就是图上小矩形里面的内容，单位就是括号里面的内容， x 轴， y 轴的名字就是长名称。看到左边有个项目管理器，下面就显示你打开了一个表格，还有图，如果把这个图隐藏， 那下面是不会有小图标的，项目管理器中也是模糊的形式，只要双击就可以。好啦，还有问题评论区见。
粉丝5477获赞11.0万
相关视频
02:39查看AI文稿AI文稿今天我们来教大家如何来绘制这种材料的表征，红外啊， x， r d 啊这样的一个分层图啊，分层图 我们现在准备的数据是 book one， 我 们双击 book one， 打开之后呢一个 x， 然后对应非常多多个 y， 这时候呢我们注意一下啊，长名称就命名就 ok 了。然后这里单位的话， 单位的话，比如说 intensity 这里就 a 点 u 就 放到这个格子里，然后这边如果单位的话就抗词杠秒，然后注视的话就是我们的单位的图例，就是这里的图例，然后就可以直接拿来用啊，它是一一对应的，一一对应的， ok， 然后这个数据我们现在只要选中鼠标放在上头出现黑色箭头，选中这四列，点击绘图，我们只要找到基础二 d， 我 们选择一个这个折线图，做完折线图我们都会出现这样的一个状况，那怎么让它变成这样的一个效果呢？首先我们先把这个放大一点， 我们现在要做的就是我们把这个先把中坐标先变高一些，双击一下，双击的话直接从这里可以改啊，刻度这地方就可以直接改，比如说我们现在这个地方改成三倍左右啊，一千八左右，一千八我们试这个效果，回测一下好， 然后加个框，这里加个框，然后现在最重要的就把这个线调整一下，这个位置啊，我们先双击这个线，进入线条之后呢，我们先给它换个颜色，我们这里有非常多优质色卡和非常多优质的教程，大家可以加入我们这个 orange 会员， orange 会员，然后我们这里你看我们点开之后呢，这个地方会有很多色卡，你看这么多色卡，然后我们随便选择一个，比如说我们现在选择这个点击应用就可以看到这个颜色，就可以看到这个颜色，应用一下它这个线条待会就会变化，然后这个粗细的话，我们一般都会粗一点啊，这个线条一定要粗一点， 多少多出呢啊？两磅、三磅都可以啊，两磅、三磅，大家可以根据这个需求来做。 ok， 我 们找到勒眼，然后这里堆叠这个地方，我们找到单独啊，找到单独， ok， 找单独应用，确定好，现在我们就可以移动它，比如说我们第二红色是第二根，然后紫色是紫色部分是最上面一层，所以把移到上头就可以了，移到上头 好把调整好合适的位置，这样的话有能够比较清晰的拿来对比啊，拿来对比， ok， 然后我们这边不要这个轴怎么办呢？就把它直接点击这个眼睛，把它去掉，然后这个轴的话点一下，然后这边选择无这样这边，然后加个加粗就行了，双击文字 ctrl a， 然后这边加粗就可以了，然后二十四，这边也是选择这里直接选择二十四， ctrl a 全选，然后 ctrl b， 然后这边二十二号字，这样的话我们整个图就做好了，当然这边的这个轴也需要改啊，从零到一千呢，那我们就直接点这个轴，稍等片刻，就出现这样的一个这样的一个图标，然后点它，比如说零到一千， 我们点击应用确定，这样的话，整个这个插图就好了，然后再把我们的这个图标放进来，点一下，去除它的轮廓，我们这里的这个素材库的话有非常多优质素材，有三十多个案例模板之后的话会更新到一百家啊，今天加入的话可以享受 优惠的价格，一百九十九，可以加获得模板教程，并且我们的四十多种色卡。好的，我们今天到此结束，我们下期再见。拜拜。
386大可博士绘图
07:38查看AI文稿AI文稿首先呢我们先把主要的一些颜色稍微取一下，首先第一个颜色呢，我们就用这个蓝色，取色的时候你可以把图片放大一点，因为有时候你可能取的时候不是特别准啊，尽量取到这个纯色。 好的，这这四个颜色就 ok 了啊，然后我们怎么做呢？有了这四个颜色，我们把它做成色卡吧。这里呢我们直接用我们的工具，我们直接把它导出来，右键新建窗口工作表，然后把我们的数据粘贴过来，数据的话我已经准备好了，从这里直接粘贴过来就可以，待会色卡我会教大家怎么用啊？ 我先把数据粘贴一下，然后是是两个这种折线图，那我们就直接点绘图里面找到这个折线图就 ok 了，我们就得到这个样的一个折线图。 好，嗯，接下来我们先把这个颜色先给到他啊，给到他颜色我们很多种方法，只要随便找到一个有颜色的地方就可以了，所以我们这边 找到一个有颜色的地方就可以从我们这个真量列表里找到更多，找到更多之后呢，我们就可以导入我们要的部分，然后我们这边点击确定确定就可以了， 然后这里我就可以找到我的大可零零五双击到它主里面也行啊，到主里面我就可以对它对它这个进行调整，第一个是红色，第二个是蓝色，你可以在这里调整它的这个颜色，比如说你可以把这个颜色上移一个，点击确定就可以了，这样的话它两条线就是对应的这个颜色，当然你这个粗细的话，我们还是选择三棒 点击应用，你可以看看它效果，如果三棒太粗的话，你再做调整都不要紧。我们这里为什么有个点呢？因为我们刚不小心选中了这个，把这个点删掉就可以了， 移除确定点击应用，这边就没有点了。然后这里有个问题啊，我们看原图它长什么样，然后再看这张图长什么样？原图它长什么样呢？我们复制过来 这种经典的像红外一样的，这种这样的这样的图啊，一般都，一般，其实它都会重合在一起的，都会重合在一起，我们该怎么把它分开呢？因为它纵坐标是没有单位的，直接就是 intnct 嘛，对吧？ intnct， 然后它的单位是 a 点 u 啊，相对单位嘛，好， a 点 u 点好，回好，这样的话侧面我们就是这样一个单位，所以这边这边的纵坐标这边都不用显示啊，这个也不用显示，都选择无， ok， 那 我把这个框选上， 大概是这样一个效果，对吧？然后然后我们要做的就是它，它中间是分离开来，这样才看的更清楚，所以我们会双击到我们线条里面，然后这个地方有个叫堆叠的东西，我们要选择这个单独， 选择完单独之后呢，点击确定，这时候呢我们就可以选中这个图来进行移动这个图了，对吧？移动这个图我们本来应该移动到这个位置，但是他突出去了，说明我们重坐标的这个刻度不够， 这个这个他的位置虽然不影响他的，不影响他，但是他这个刻度影响了这里的长度，所以我们这边因为他两个要分开一点说，因为他一个高度大概是，比如说是八十，那两个分开的话大概是两三百左右啊，大概是三四个这样的样子，你可以应用一下看看效果。 ok， 大概这样的效果就差不多了。然后我们这边把横坐标，横坐标左右改一下啊，这边的话我们就从零到一千一，可以，没问题。这是我们数据的原因啊，这是我自己做的一些数据，我随便做了一个数据，所以大家自己有数据的话，就按照自己的数据来改就可以了，这里就没什么了。点击确定好，接下来把这个部分往上移， 先鼠标点一下这根线，然后有一个移动的符号，这样往上移就可以了，感觉很简单。好，然后再加加这种效果，怎么办呢？加这种效果的话就直接从这个位置呢，我们直接加矩形就 ok 了，加这样的一个矩形条条，这种矩形条条呢？你看比如说这样 好，为什么我们这个，为什我们这个有点效果不是特别好？因为把它这个盖住了，这个该怎么是怎么怎么做呢？我们这边就要去右键属性去调整它的这个。首先我们这个不需要轮廓啊， 可以不需要边框啊，可以不需要边框。我们填充的话，我们先不管这个东西，我们先把填充的透明度先调整一下，应用一下，大家就可以看到一个这样的效果啊。颜色呢？我们就可以去选择刚才我们做的这个颜色，大可零零五里面有很多颜色，呃，我们刚刚做的是一个这种蓝黄色，对不对？那我们就选择这个黄色，你可以把这个透明度降低， 它这个本来就很就不是那么亮，所以我们也不需要那个，我们点击轮廓，我们点击无，大概是这样一个效果，如果但是它依旧还是盖住，你要把它至于最后，至于数据之后，这样的话就可以放在数据之后了，然后这个你知道 ctrl c ctrl v 就 可以复制一条，然后放在这边， 然后你再 ctrl c ctrl v 又可以复制这边一个。当然高度的话，你可以通过调节这个蓝色的空点就可以，然后这个颜色的话，你也可以点一下这个，然后从这个位置选择这个油漆桶的颜色，换成我们这个绿色就可以了， 这就是我们这里这样的一个部分。然后接下来接下来我们优化一下啊，我们如果要优化一下这个字体的话，可以加粗一下，点击加粗，点击加粗，当然字体要大一点，因为我们统一的话，刚才我们都用二十六啊，因为它是一组图，我都用一样的大小，一样的风格， 这样的话之后就可以拼成像我们左下角那两个图一样。接下来我们把边框也调整一下，边框的话选择一个三磅的一个效果， ok， 整体就是这样一个效果。然后这里是 wave number， 你 也可以直接从这个 book two 里面直接去编辑。 呃， x 是 wave w a v e n n u m b e 啊， wave number 是 吧？拨数，然后单位可以把它放这里， c m 负一 cm 负一，我们需要把它变成下标，所以我们选中这里，把这个单位换成负文本啊，一定要把它选择负文本，然后选择中，选中后面的负一，然后把它改成上标， ok， 然后我们回到这个 graph 二，这样的话它就自动更新了，这边大家可以看到自动更新了，大小的话，二十六啊，二十六， 这个位置我们也不移动啊，不要移动啊。接下来我们的这这张图是没有图例的，因为它直接把图例放在了我们这个这个线条上啊，所以这边插入这种，你可以直接插入一个文本框啊， 比如说 before b f o r e， 如果你想让这个字体有背景的话，设置属性里面去设置， 一般一般你想设置东西的话，都右键去属性里面设置啊，比如说你要边框，你做一点点阴影的边框，阴影的这个宽度呢？小一点，就比如说二就行了。阴影的颜色你可以选择一个灰的，这样的话你就可以做出跟它一样的效果。当然这个字体的话，文本我可以选择这个蓝色，我们用同一色系就可以直接从这里选择这个更深的蓝色应用一下， ok， 加粗应用， 哎，非常好，如果你觉得这个字体 ok， 那 就点确定就可以了，然后把它放在这个位置， ctrl c， ctrl v， 然后把它移过来，移到下面，现在我们只需要改变它文字的颜色， 把这个文字的这个颜色这边选择更深的这个红色即可，然后把里面文字 ctrl a 一下，然后 a， f， t， e， r ok， 这就可以做好了，那上面其他的一些文字都可以用这种标注的方法，都可以标注方法，你看这样，比如说这里 p y 杠杠什么 杠？这原位原位红外吗？这是原位红外啊，原位红外，然后我们这边也是给它加出，然后需要文字的地方都可以 ctrl c、 ctrl v， 我 们可以多 ctrl v 几下，这样的话大家就可以只要移动它就行了，待会，待会只要改它的字字就 ok 了。然后我们这边呢也是把它 这里的颜色字的颜色点中这个字，然后出现这个字体，然后就改这个颜色就可以了。然后 ctrl v 再粘贴一个，大家发现没？如果你粘贴的话， 粘贴完之后呢，你就可以直接改了，然后这边的话也是蓝色，整个流程就这样，非常简单，非常简单。好，这个图我们 ctrl s 保存一下，然后这张图我们依旧把它导出来，我还是用我的， 我还是用这个方法吧， ctrl 加勾，我们直接复制过来就可以了，这样的话是最最方便的，最方便，而且之后需要修改的话都会比较好修改， 粘贴的话就直接点击 ctrl v 就 行了， ctrl v 这里大小都是可以调节了，它是一个矢量图形，不影响它的清晰度。好，非常完美的一张图，我们就做好了。
179大可博士绘图

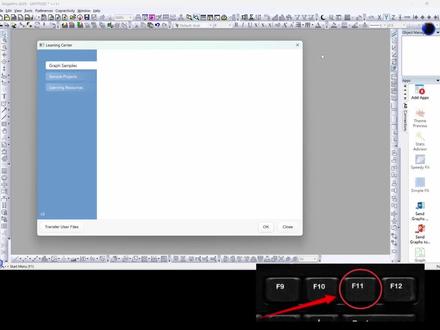

00:46查看AI文稿AI文稿按 f 十一会发现惊喜，你想画的所有图基本都在这里，这些图都可以直接编辑，我们随便打开一个， 这里会有关于图的数据类型什么的介绍。 sheet 里所有内容都可以修改，如果需要拓展纵向数据，在下面加上即可。但是这时候图里不显示， 需要双击 x 轴，在弹出来的对话框里修改范围，这时候数据就能完全显示了。如果想多加一列，直接右键加 column， 这时候也是不显示的，要双击图里这个，一把新的一列加进图里， 然后双击 y 坐标轴调整范围，所有数据就都能显示了。最后再调一下颜色形状。
6325gloglo
02:48查看AI文稿AI文稿用浏览器画了上百张叉图后，今天我们想给大家聊聊导出图片。我们现在看到的是一个浏览器，我们每次会在里面画很多图，我们可以在项目管理器这个位置可以看到，我们总共有四张图，但是很多宝子们总是不知道找到自己要看的图，就是一个个点，一个个点，点击这个位置窗口，横向 平铺，横向平铺都可以，这样的话你所有的图都能看到了，但是这个前提就是你不要隐藏了，如果你隐藏了这张这个图的话，你平铺的话，这张图是不会出现的。 第二个步骤就是我们要打开我们要导导的图形，比如说我们要导这张，那我们就要点到这张，大家可以看到这个边框是紫色的，说明你选中了 graph。 一， 此时我们只要点击文件，然后导出图，点击高级这个导出图啊对话框， ctrl 加 g 就 可以出现一个对话框，这个对话框有什么用呢？它能够很详细的看到我们要导导的一些参数。 第三步就是我们来设置这个参数，第一个参数就是我们的类型，图片类型。我们依次给大家讲一下我们的 pdf， p， n， g 以及我们的 sv g、 t， f 这些格式。 我刚刚说了 emf 是 用在 ppt 里可以矢量化编辑的一个格式， eps 是 用在 adobe illustrator 这样的矢量文件可以编辑的一个格式。然后 jpeg， png 以及我们的 tiff 就是 我们平常看到的图片格式。接下来第二行很重要，选择图形是 这个位置是，比如说你刚才选的是紫色框的这个东西，你现在如果点了当前页面，那就这张，如果你点了文件夹中的所有图，就是这四张，怎么看文件夹所有的图？在这个地方项目管理器这个地方有这个文件夹，就 ford 一 这是你的文件夹， 所以我们这里的话我们可以导出当前页面就够了。然后名字会遇到一个什么问题呢？就是大家如果总是导图中导了好几次，比如说你第一次导 graph 一， 然后第二次又导 graph 一， 它就会，它就会替代它，所以你有时候就可以随便加，后面加一个东西就会不一样，如果你想让它不替换的话，你就加随便加一个东西，然后路径就是你要导出来的地方啊，导出来的地方。最后询问就是刚才说的，如果有替换的话，就会在这里这个地方你如果跳过或者替换，或者自动重命名都可以，都可以。然后我们最重要后面还有几个比较重要的参数输出设置和我们的图图像大小， 我们这里的话最重要的是这个高级里面如果你要调整分辨率的话，你可以把这个地方固定一下，然后接下来就图片大小，如果你大小的话需要调整的话也可以去调整。最后你只要点击确定，它就会把这张 graph 一， 这个图点 emf 会放在我们这个文件夹里面，放在这个文件夹里面录，所以我们只要点击确定就可以把这个图片导出来了。然后当我们我们给大家演示一下导出 emf 它会一个怎样的效果，我们给大家看看。 我们直接把 emf 文件拖到 ppt 里面去，好就得到了一张看着就是一张图片的一张图片，它和我们平时的图片有什么区别呢？它可以取消组合，我们只要取消组合两次，右键这个软件的话一定要用 pop 一下打开，然后比如说你要修改文字，就可以直接去修改对应的一个文字， 比如说需要修改颜色，那你就可以选择对应的部分去修改它的颜色。比如说我们要修改这个文字，选中它，然后字体大小我们就可以这样来调整，它就可以变大，加粗的话也可以，你可以选中 ctrl 加 b 就 可以给它加粗啊，所以这是可以来变动的，可以变动的 e、 e， m， f， 它就可以在 ppt 里变动，然后 eps 呢，在 ai 里变动会更加方便。这就是我们今天给大家带来的关于导图相关的内容， 然后我们下期再分享一些其他关于导图，我们下期再见，拜拜。
76大可博士绘图
04:01查看AI文稿AI文稿大家好，我是王博，今天给大家讲解如何用凹人井绘制如图中所示的二维柱状图， 相关数据我已经提前导入了凹人机的工作铺总可以发现，二维柱状图主要涉及两个变量，其中 x 列对应一个变量，外列对应另一个变量。下面我们选中数据，点击绘图，选择基础二地图，点击柱状图， 然后我们对图片进行一定的美化处理。首先呢我们调整柱子的间距，我们双击任意一个柱子，点击间距，将柱状条形间距改为百分之四十，点击确定。下面我们对字体进行调整， 将相关字体改为新罗马字体。而横坐标呢，这里表示参数 重，坐标表示各个参数对应的值。 由于每个柱子的含义呢已经在横坐标有所体现，所以呢，这里我们就不额外添加图例，我们将图例进行删除，然后我们对坐标轴进行相应的处理，我们双击坐标轴， 选择轴线和刻度线，点击下轴，我们将下轴的主刻度线朝内，次刻度线取消。同样左轴的主刻度线朝内，次刻度线取消。 这里呢我们可以发现，深层的初始柱状图呢，是不包含上桌标轴和右桌标轴的，但是在科研会图中呢，我们一般要求包含上桌标轴与右桌标轴，所以呢，这里我们对上轴和右轴进行显示，我们点击上轴， 选择显示轴线和刻度线，这里主刻度线以及默认朝内，我们只要将此刻度线取消即可。同样的操作，右轴我们点击显示轴线和刻度线，将此刻度线取消，点击确定。 下面呢我们对各个柱子的颜色进行调整，这里呢，为了使每个柱子的颜色作以区分呢，我们要按住键盘上的 ctrl 键，双击需要修改颜色的柱子， 我们将颜色进行调整，点击确定，可以发现所选的柱子的颜色有了相应的变化。同样的操作，我们对剩余的五个柱子进行修改， 那我们柱子颜色的修改就完成了，这里呢，我们发现左轴的 初始刻度是零点零零零，那我们一般呢是显示为零，所以呢，我们要对其进行修改，我们双击 左轴，选择特殊刻度线，将轴初始端这个位置改为显示，这里呢，我们键盘输入零， 点击确定，那么左轴的初使刻度就改为了零。那以上呢，就是本次视频的全部内容，谢谢大家的观看，我们下期再见。
109王博科研笔记
01:38查看AI文稿AI文稿今天我们根据样图来画一个镶线图，我们根据数据来绘制一个和例图一样的选择数据，在绘图中找到镶线图，现在就有了一个最基本的镶线图，例图中没有注视，所以我们选中后按得力键删除。下面双击图片， 在相体的类型中选择相体左，数据右，这样就会有数据点，在相体右边虚线范围就是最小值至最大值，在数据中找到排列点，选择角动，这样点的分布更美观，在间距中增大相体之间的距离。下面就是要将军值的点去除，直接取消勾选就行了， 只要将线帽的长度设为零，这样就取消线帽了。下面就是颜色部分，我们挑一个需要改动的少的选好了，按住 ctrl 键进行修改，第一个改为灰色就行， 填充的颜色也是一样方式的修改，确定后，数据点的颜色也会一起改。下面就是将符号改成空心圆，并且改大小。然后就是轴的部分，先来增加水平线，我们看到五十这里没有线，只需要增加一点点就行，改成五十点一 下面的数据也可以修改一下，然后就是给样图中没有的都隐藏，下面这个长名称都堆积在一起，需要开启自动换行， 然后再调整一下字体大小。右边的刻度线标签也需要调整字体大小，选择标签，按住键盘上向右的箭头，让标签更贴近网格线。最后就是添加标题，好了，现在你已经会绘制成线图了，还有问题评论区见。
01:13查看AI文稿AI文稿导师不教我，来教我们如何快速的在 o 文件中调整我们的 x 轴和 y 轴的一个范围呢？安排， 当我们画完一个图之后呢，我们会发现它这个，呃有一部分它是出去的，出去外框之外的，我们该如何设置呢？ 这种情况呢？一般是比如说我们画一张图，然后另加一组数据，它就会可能会这个数据太大或者太小就会出现这种情况，这个时候呢我们有呃三个地方要可能可能需要调整一下。第一这个呢就是重新调整它一个整个刻度， 这个的话就是重新调整 x 轴和这个是调整 y 轴，比如说我们调整一下，我们点一下这里可以看到它这个 y 轴已经增加了从五到十，就是完全可以包括它，然后这个呢是调整 x 轴，然后呢大家可以看一下，这样的话它就直接 直接回来了。然后另一种方法呢是我们重新直接点击它，这样的话它 x 轴 y 轴重新调整，这样的话我们就是在一个整个的线框中了，这样的话我们正常情况下就是可以正常使用了，感谢大家观看。
476懒懒鱼博士
01:00查看AI文稿AI文稿今天学线条样式的基本设置，可以看到这里有个折线图，双击图中的线条，这里有多种线条样式可以选择，大家可以自己看看。如果想要改变整体颜色，就直接选，比如说在单色中点击红色，那线条的整体颜色都会是红色，这里有多种颜色可以选。 如果想要一条线上有不同的颜色，那就要在暗点中选择，找到颜色映射，在颜色映射页面根据轴线数值调整就行，这里每个数值对应的颜色都可以自己调整。还有一个填充，点击出来有多种填充方式，右边有个小图是这种方式的预览效果。选择好填充方式后，点击图案， 这里就可以改变内部的颜色，内部的图案也在这里改。另外还有一个图案设置，点击旁边的到三角 就会出现各种图案，这里我随便选一个，为了方便观看，我把大小调整的大一些，另外图案的颜色也是可以更改的。好啦，线条的一些基本设置你学会了。
01:00查看AI文稿AI文稿一分钟带你看懂相线图，这个只需要有组数据就行。然后在绘图中找到相线图，第一个是最基础的，后面几个都是在第一个的基础上的。 生成好的图是这样的，只有一个均值点，我们以相线图加点重叠图来讲解。先来看最上面的一根横线，它表示数据的最大值，最下面的一根横线表示上四分为数矩形，下面的横线表示下四分为数， 中间一根横线表示中位数。图中这么多点就表示数据，其中还有一个空心点是均值。哪部分越扁就说明哪部分数据集中，这里上面比下面扁就说明上面的数据集中。注意这个不是越大越集中，经常会有同学搞反， 但是有时候它在别的地方还有点，比如说这个图在这个地方有个点，可以看到这个数值明显比最小的还要小很多，它表示的是处理组的异常值。好啦，关于相线图的基础讲解就这么多，还有问题评论区见。

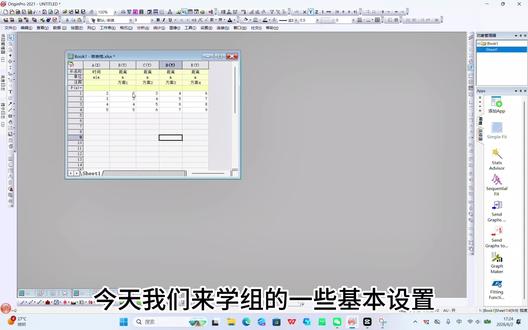

01:01查看AI文稿AI文稿今天我们来学组的一些基本设置，我们先生成前三个外置的折线图，这时候你又想把方案四的数据也放进图里，只需要选中数据，注意看鼠标旁边有个小文件的图标，按住鼠标不要松，拖动进去， 这里选择是，不然数据会生成的不全，拖动一下注视，现在看到右上角前三个是一组，另外一个是一组。 如果我想改变分组，直接点击图片右上角的一，这里可以看到他们的分组。选中前三个，然后点击解散组，这个组就取消了。这里可以随机成组和解散组，比如我们一和二成组，三和四成组， 解散组和刚刚演示的一样，想全部成为一组，就选中所有，然后成组确定后看到右上角它们都在一组里面。有时候我们想编辑折线，现在随机点一个线，看到线条部分，第一个是可以随机更改的状态，但是后面的都不行。 回到第一个组，这里选择独立，这时候所有线条都可以单独修改，还有问题评论区见。
155PaperBrew
00:53查看AI文稿AI文稿论文配图必备技能，四十秒教你美化 xps 数据图，选择数据点，折线图，双击图形点线条调整线粗应用点左编辑模式独立点，确定点右上角起用抗锯齿画处理。双击坐标轴，点轴线和刻度线，按需求显示完整坐标轴即可。 点刻度选择水平，调整起始结束范围点确定，删除多余图例。右击图例，选择属性，调整边框及字体确定。双击目标集团，拟合曲线，选择颜色，取消勾选跟随组中的第一个汇总勾选起用。选择填充区域内部，在缺失之处断开点图案，选择与曲线相应的颜色 调整透明度为三十渐变填充为双色，第二颜色为白色点确定，重复此步骤，填充其他集团，拟合曲线，按需求调整横纵坐标细节点直线工具引出目标集团位置，添加集团名称及结合，能依次标出其他集团信息就可以了。完整步骤放最后，收藏学起来！
345科学指南针
02:02查看AI文稿AI文稿导师不教，我来教，像这么多的高级感科研绘图，我们如何在 orange 中绘制呢？一招教会你。 呃，首先呢我们打开我们的 orange 呢，它是一个应该是个空白的界面，然后呢我们可以点击，当我们想画一些图的时候，我们可以点击帮助，然后这个呢就有一个 learning center， 然后上面呢他就会有很多的一个各种各样的案例图模板，大家可以看一看，各行各业的包括生化环材应该都会有各种各样的数据图，然后模板基本上都是效果都是非常好的啊，然后等等呢有很多， 包括地理环境呢，它也可以。除此之外呢，你也可以搜，比如说这各种各样的图，它都有，基本上都有的，市面上我们应该画的都都包含，然后呢它这些图形它会提供一个绘制的方法，也会提供一个相应的数据，比如说我们以这个为例，我们打开它，我们双击 打开之后呢，应该是一个呃，这样一个效果，对吧？这样一个他会有一个方法，大家可以看到吧？然后有一个，比如说他教给你怎么绘制， 然后打开之后呢，我们比如说，呃，这个它怎么说呢？方法一，方法二，方法一就是按照它这个来，就是有个模板库嘛，比如说我们选单，选中 c 列，对吧？选中我们那个 c 列之后呢，然后点击绘图， 然后这个的话就一个模板库，对吧？像这样的，呃，会有一些模板库， 然后呢你就可以选择，比如说类别里边你就可以选择三 d 图等等等，就这一个哈，然后我们选中它，然后呃，没下载的话，你可以下载一下，我这个已经下载过了，你就可以直接点击绘图， 大家可以看一下，一模一样就直接复现出来了，这样的话我们直接换上我们的数据的话，就是这样一个效果就出来了。好的，感谢大家观看。
2.9万懒懒鱼博士
01:56查看AI文稿AI文稿导师不教，我来教。当我们在 orange 中画好一张图之后，像这样带有符号的一个数据图，我们应该如何设置呢？安排。 当我们绘完图形之后，带这种符号点的一个图，我们该如何设置呢？然后我们可以直接双击， 双击完之后呢，它会有一个，有一个这个页面弹出来，这边的话就是我们点击符号，然后这里的话点击这个三角号，我们就会有各种各样的一个符号点，比如说我一个半圆形的，大家可以看一下这种形状的，然后呢还有一些 圆形的，还有一些三角形的 各种各样的球，各种各样的形状，大家可以就是按自己的需求来设置一下，然后我习惯是用这个三 d 的， 但是用这个的话，我们一定要呃设置这个颜色，边缘颜色呢？就是这个边缘的这种粉色的一个颜色， 然后比如说我们，嗯，各种各样的颜色，对吧？我们都可以尝试，比如说蓝色，我们还是用我们的粉色，我个人还是比较喜欢这个颜色。 呃，然后呢我们用完之后呢这个呢填充色一定要填充白色，这样的话他才有一个立体感。如果你填充其他的颜色，比如说我们填充个灰色，他就是变成一个小黑点， 我们常用白色。然后其他的话像我们的一个子集这些用的不多，还有个垂直线，这个可能会用的多，用到一些，比如说我们按这个垂直的话，它就会向下有一个这种垂直的一个线连接这个球，如果我们水平的话，它会有一个水平的线， 常规的话我们也是不怎么点的哈，其他的就是，呃，大家可以自行尝试。呃，感谢大家观看。
1644懒懒鱼博士
01:02查看AI文稿AI文稿如何将复杂的二 d 折线图变成清晰的三 d 瀑布图呢？首先选中全部数据，点击绘图三 d， 这数据颜色映设三 d 瀑布图，双击图形，点击符号，符号类型，三 d 形状球体大小改成五，颜色根据需求修改，点击应用。 然后点击图案链接，选择样条曲线颜色样式选择，按曲线根据需求选择颜色宽度改为二，填充颜色和上面相同， 透明度改成百分之三十，点击应用，选择 layer 一， 点击平面，把 x、 n、 四改为白色，透明度都改为百分之六十，点击应用，点击光照模式，选择定向光，点击应用，确定即可。双击坐标轴，点击网格， 取消 c 轴，主网格显示，点击轴线和刻度线，把 x、 y、 z 的 主刻度线和次刻度线样式全部朝内，点击确定。这样三 d 瀑布图就做好了，需要的赶紧收藏备用吧！
77继续搬砖

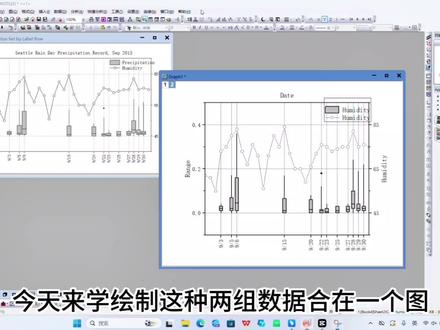

02:23查看AI文稿AI文稿今天来学绘制这种两组数据合在一个图，现在这里有两组数据，我想绘制成左边样图，那样既有相线图又有点线图。别急，跟着我一步步操作，先选中第一组数据，绘图中选相线图，这时候就生成了一个最基础的双击图片来进行初步的修改。在绘图属性中一个个改， 先来将填充颜色换成灰色，箱体中虚线这个细数换成十，这个 x 位置选择 day， 因为我们想要 x 轴的标签是日期，在百分位数中取消平均值的点，异常值表示的点，例图中是实心圆，这里也修改一下，给线帽的长度改成零。 绘图属性中的修改基本完成了，下面来修改坐标轴下轴的刻度线，标签中类型为日期 显示月和日，主刻度显示是按曲线数据圆的列标签，这样日期才能和相线图对应。但是现在的数据都挤在一起，在格式中选择旋转九十度，这样就和例图的一样了，原本右边太空了，修改一下日期，让右边空间得到利用。垂直方向的刻度，根据例图中的修改， 主刻度暗增量值是零点二，这里有个调整刻度，垂直方向和水平方向都来选个固定，因为我们等会还有上轴和右轴，不固定会有影响。给这个注式删除。目前相现图的部分完成了，在这里选添加上轴和右轴， 选中第二组数据，右边有个小文件夹的形式，拖动进来就行。看到现在上轴乱糟糟的，选中后，弹出的窗口中有关联坐标轴，刻度关联 x 轴，直接一比一再选中直线，换成点线图 符号和例图中一样，选择空心圆，现在只需要修改上轴和右轴就行，点击右轴， 即使三十五结束，九五增量值是二十。但是现在右边刻度明显和样图不一样，只要将这里的锚点刻度设置为四十五就行。 取消上轴的主次刻度线，通过浮动工具栏隐藏日期，增加垂直方向和水平方向的主网格线。 最后就是增加图例，点击空白部分，在图例标题部分勾选这个，然后在最右边选择重构图例， 双击进入编辑部分，删除其他不需要的，最后再给这个图例改一下颜色。文字的修改这里就不演示了。好啦，目前图制作完成了，还有问题评论区见。
130PaperBrew
00:48查看AI文稿AI文稿如何用微针把这样的图变成这样？这样分开的图，来来来，我来教你咋画。首先我们点击提取数据到新图层，然后设置一下列数和行数， 我这里是三组数据，那就把行数设为三，列数设为一，点击确定 看，这就完事了。接着是第二种方法，我们选中数据，双击空白处在编辑这里选择单独点击确定，这样我们的每个数据就都能上下移动分开了。第三种方法，同样我们选中数据， 然后选择 y 片一堆积线，这就画好了，然后再修饰一下就可以了，赶快去试试吧。
825小马读博日记📓
00:54查看AI文稿AI文稿哪个研究生还不会数据拟合？赶紧往下看！首先导入数据，如图所示，选中 x、 y 两列数据，点击绘图基础二，地图散点图，然后点击图片，点击分析拟合，线性拟合，打开对话框，点击拟合曲线， 勾选制信袋和预测袋，点击确定，这样拟合图就出来。再次点击图片，点击符号，设置符号样式、大小和颜色，点击标签，勾选起用 字体，选择 times new roman， 标签形式，选择 carc， 勾选若偏移超过则显示指引线，点击确定，点击图例单机右键，点击属性，设置行距，设置字体，点击边框， 将边框设置为无，点击确定。最后可以根据自己需求设置坐标轴，这样就做好了，赶紧收藏备用吧！
136继续搬砖
01:26查看AI文稿AI文稿今天教你搞定二维剪图层叠加，轻松做出柱状加点线组合图。首先我们先选中前九列会制柱状图，点击左上角的一右键，找到图层内容。在弹出框中点击新建图层，找到下 x 轴右外轴， 然后点击左侧的数据列，找到没有选择的数据，点击箭头右侧。绘图类型选为点线图，点击确定 时，两个图层就在一张图上了。调整坐标轴刻度范围，使其美观显示，再调整两个图层的横坐标刻度范围为一致，完成后就可以把多余的 x 轴删去，然后再设置坐标轴粗细及样式。 选中图例右键，点击图例更新图例。弹出框中更新模式，设置为重构图例，设置成整页只添加一个总图例。再选中图例右键，点击图例，找到水平方向排布，移动至合适位置，然后双击柱状图， 在组中点击独立设置每个柱子的填充颜色，因为前面设置成了独立，这里要挨个点击再填充。然后再设置一下点线图的颜色和符号样式，我们可以将图层二的右轴设置成与点线图一致的颜色，这样就更明显了。双击图形，点击标签起用， 然后调整一下标签字体字号，然后设置不显示图例的边框，选中图例右键，点击属性，选择边框五，点击确定，最后就完成绘制了。
280e测试-科研宝典
