三星21700的50e和50s区别

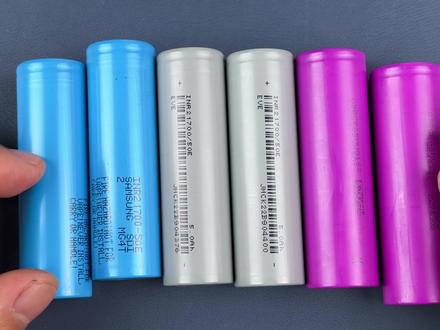

今天呢就来讲的横屏三款二幺七零零电芯，分别是三星五零翼翼威李能五零和力神二幺七零零 sd， 三款很火的二幺七零零电芯，今天就来看一下他们的实际放电，看一下谁的表现更为优异。 三款的话，我每一种都是买了两枚，都是在网上一个很大的经销商购买，都是号称全新未循环的电信啊， 正极和负极都很干净啊，没有任何的破损，包括一微理能，这里也是有一微一的标识啊，不是拆机循环的那种。其中价格最贵的是三星五零一二十三元一节，一微理能五零一是十八点五元一节，最便宜的是力神二幺七零零 sd 十七点八元一节。 首先第一项基础参数对比，包括直径、重量和内阻，直径方面，三星平均二十一点零二毫米，一维里轮平均二十一点零九毫米， 力神平均二十一点六毫米，就是三者中力神他是最初的，其实已经远超二十一毫米啊，超了零点七左右。第二是平均重量，三星为六十八点六克，意威力人六十七点九克，力神七十三点四克。重量方面，力神他也是三者中最重的。 第三个是平均内阻，这也是最为关键的一个参数，三星平均十二点八七毫欧，意威利人平均十五点四一毫欧，而力神平均十四点二三毫，这三者中三星他是最低的。 接下来就是实际的放电容量测试，三款电芯在核心的参数上都是非常接近，最低容量都是四千九百毫安时，最大放电电流都是在十五安左右， 而持续最大放电电流三星五零一是九点八安，一，微利人五零一是十五安。而力神现有的数据查到的是十安，但这个数字不敢完全肯定，因为力神官网是没有提及详细的 数据。实际的测试中，分别使用五安、十安、十万电流对三款电信进行横流放电。电信的放电截止电压我设置到二点五伏，我使用的是一个六平方线材，经过测量，在五安、十安、十五安电流下，线材两端的压降分别是零点零五伏、零点一伏和零点一四伏。 因此我把负载端的截止电压分别设置在二点四五伏、二点四零伏和二点三六伏。在你保证负载端下降到对应电压时候，电信的电压刚好是二点五伏。 第一个测试项玩横流放电，力神二幺七零零 sd 平均放电时长五十八分二十九秒，平均放电容量四千八百七十毫安时。三七五零一，平均放电时长五十九分，平均放电容量四千九百一十三毫安时。 ev 理论，五零一，平均放电时长六十分，平均放电容量四千九百九十七毫安时。三环中放电容量最多的是 ev 理论，相交于三星 和力神，分别多了八十四毫安时和一百二十七毫安时。放电结束后的机身温度，三星四十点三摄氏度，力神四十一点六摄氏度，一维里程四十二摄氏度，整体的温度和电池内阻基本上是成正比。 第二个测试项，三，横流放电依然四点二伏开始，二点五伏截止，力升二幺七零零 s d 平均放电时长二十九分十三秒，平均放电容量四千八百七十毫安时，三星五零一平均放电时长二十九分四十二秒。平均放电容量四千九百五十四毫安时。 一维里人五零一平均放电时长三十分十四秒，平均放电容量五千零三十八毫安时。三分钟放电最多的依然是一维里人，相当于三星和力神分别多了八十四毫安时和一百六十八毫安时。放电结束后的机身温度，三星五十六点八摄氏度，力神五十八点六摄氏度，一维里人五十九点七摄氏度， 温度和电池内组依然是成正比。第三个测试项，十五万放电。由于不是所有的电信都支持十万连续放电，我这里查询的是连续动态测试，十万和零安交替放电占空比百分之九十，频率零点零二赫兹， 简单来说就是以十五万放电四十五秒后休息五秒，再以十五万放电四十五秒直而往复。由于负载仪在此模式下不支持容量统计，这个测试项以放电总时长作为对比标准，力神二幺七零零 sd 平均放电时长二十一分十三秒，三七五零一平均放电时长二十一分四十七秒， 亿威李能五零一平均放电时长二十一分五十七秒。以时间推算，那么这个环节依然是利威李能放电容量最多。放电结束后的机身温度，三星六十七点一摄氏度，力神七十二点三摄氏度，亿威李能七十五点八摄氏度，依然是亿威李能最高。这就是关于三款二幺 七零零电信的测试内容。最后我简单总结一下，第一，我们国产品牌的电信单单就放电容量来说，其实并不比国外的品牌差。第二，放电容量跟电信重量不一定成正比。例如测试中的力神二幺七零零 sd 是三款中最重的，但是实际的放电容量却是三款中最低。 第三，内阻越大，相同条件下发热也会更明显。六、在十五安的动态测试中，三星和异味女人放电时长差距只有十秒，但是机身的温度差距却接近九摄氏度，那么最直接的原因就是异味女人他的内阻更大。 那么好，今天我要分享的内容就是这些啊！这期视频的内容，测试过程很枯燥，也很繁琐，如果对你有所帮助，还望大家能够多多的三连支持一波，谢谢大家，拜拜！

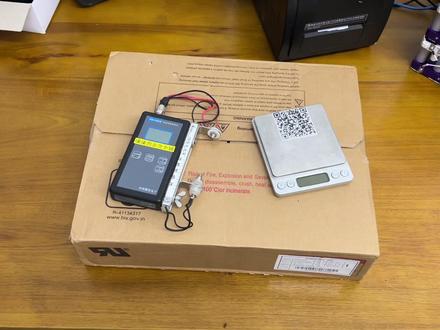

大家好，我是专注锂电改的维修，今天我们来给一款电池做一个开箱就完整的一箱。电池本来是没有拆封的，收货的时候被别人给拆开了，但拆到里边的时候发现是这个电池是需要我来开箱的，所以里边是没有开的。看一下外包装， 上面有一些提示语，避免火爆炸，还有严重的什么炙烤啊，然后不要拆解，不要受到撞击，不要加热超过一百摄氏度以上。 看一下这边，这里是他的标签，就已经能看到里面是什么东西了。放大一点，三星 s d i， 这个是三星 s d i 工厂的意思， i r 二幺七零五零 s， 这个就是三星五零 s。 克巴斯 t 容量四千九百毫安时，就不是实际上大家说的五千毫安时了，它是四千九 rank aap， 对的，就是出厂日期二零二二年七月二十九号，现在是二零二三年八月， 出厂刚超过一年，但实际上到我手的时候是不到一年的，拖着一直没有开箱。 remark 备注， soc 百分之三十就是他电量，现在大概是在百分之三十的样子， made in china， 国内制造，这个是三星天津工厂出厂，然后接下来我们就是打开里边了， 三一二幺七零零，包装就是一箱一百三十个，就是这种包装上下是塑料的卡板，一排十三十，用手就可以划开了，这里还有两包干， 不可食用。每个电池都是卡在这个槽里边，所以他会保护的比较好，比索尼的要强。索尼的就一盒电池五十个，紧挨着，而且连中间的纸的隔断都没有。 我们随便取了两个电池来看一下这个电池皮上是怎么写的。 ir 二幺七六零五零 s i n r i c r， 这是三星的命运规则， i c r 是表示容量型电池， i n r 就是动力电池，只要是超过三 c 以上的，基本上都是 i n r。 二加七零就是电池的规格，直径二十一毫米，长度七十毫米，零是表示圆柱体 五零 s 我们刚才才解读过了，就三星的命名规则，通常是这个五零再加两个零就是它的容量，比如三星三零 q 就是三零，再加两个零，三千毫安时。 s 这个字母一般是越靠后表示他的放电能力越强，就是区别动力电池和容量型电池也可以从这个字母上面能看得出来，三星 sdi 工厂的名字， m 加二 tm 就表示二零二二年，这个 g 二，这个应该就表示后面的月份，这个我们有具体是解读， 刚才我们在外向上面写的是七月 abcdfg， 这个就跟那个 ga 搭不上 边了，所以这个具体的怎么解读没有去研究。后面这个 t 是表示天津工厂，后面是一些提醒，这个是电子烟火了之后才出现的，就不要用在电子烟。 我们来看一下剑指正负极的特征，正极就是一个三孔，没有啥特色，绝缘垫片是塑料的白色，然后负极就三星独有的 特征是在负极的边缘会有一个钢印，这很多电池这个皮是盖不住钢印的，会露出来一点点，但是这个没有露出来，我都怀疑是假的，就给他来一个包皮环切术， 上面印的是 k 一一个字母加一个数字，大部分都是这样标的，但是也有一些特别一点的， 中间有一个小点点，这个是电池加工的时候一个点痕痕迹，之前有一些电池这个点比较明显，然后会有人认为是拆机电池， 出厂电压是三点四五伏，内组十点六毫，这个充满之后内组会降的更低，算是一个标准的动力电池了。然后我们再顺便称一下这个重量看看， 七十点零克，我们找一个索尼来看看，这个装架子装到一半的戴森 v 八电池 里面是用的索尼的 vt c 六 a， 它剃了个垫片，那个垫片重量应该是可以忽略不计的。 呃，这个容量大五零 s， 它比索尼 vt 四六 a 要重了两点四克。我把正极垫面拿掉了，量一下它的高度，这个是塑料的一个标卡尺，所以我们可以很随意的来 索尼 vtc 六 a， 长度六十九点八毫米，三星的七十点五毫米，这个长了零点七毫米，再看一下直径， 直径，这个算是比较标准，二十一点一毫米，看下索尼的， 索尼的要粗一点，二十一点三毫米，体积上应该是大差不差吧，三星二幺七零零五零 s 的开箱，我们就做到这里，希望对大家有所帮助。

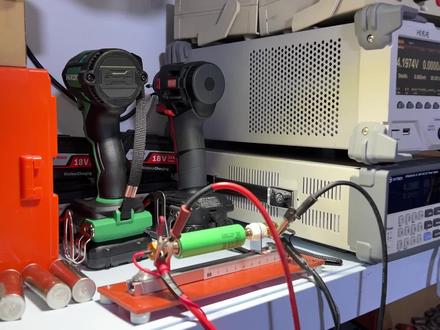

嗯，今天来测试一下这个三星的五零 s 啊。嗯，二幺七零零的，五千的容量。 嗯，昨天刚到二零二三年的电信，现在电的话这两根是在给他充电，咱们来看看充的电压，他已经充满了四点二伏，还有九十多个，好玩，那就不管他了，就不充了，这边的话也已经连上了电子负载。四点一九， 这是电池的电压，那咱们把那个充电线路断开，好的，断开来以后 这边就没有电压，电流充电了，现在电压静态电压四点一九。嗯，因为是刚断开，他应该还会有一个掉落，掉落的话也不管，也不影响的，他容量已经充进去这么多了，那现在就是给他来 测试一下那个，嗯，容量有多少，咱们来三十 a 的，三十 a 的电流来放，接着电压的话就是二点五伏，然后咱们来设一个曲线吧，看看曲线是什么样的。 嗯，三十 a 电流的话，大概他是五安时，咱们把时间设一个 差不多十分钟左右，结束就设十二分钟的窗口吧，看这个电压的曲线，按一下。 ok， 那么咱们直接启动了 三点三点七伏的，一个一个那个启动的压枪。 好，他已经开始了，然后热成像吧，咱们看一下现在电池，电池，嗯，显示到机箱的温度了，咱们这样子测电池三十七点八吧， 三十七度，那么就，嗯，到截止看看他会不会超过一百度，大概十分钟， 现在差不多五分钟了，咱们看看电池有多少度，不对焦， 已经七十七十七点八了，七十八度了。嗯，等到快结束了， 我在录吧，这边已经七分三十七秒了，电压还剩二点九伏，容量三千八，咱们看一下温度， 八十八十六了，已经八十七了，上升很快啊。嗯，不超过一百度就可以，我一百度我就有点怕了，我就要走远点了， 八十八，马上九十了，咱们看一下他那个应该也快停掉了，四千四千多毫安的，我还是担心这个温度 已经九十一了， 等咱们走走的稍微远一点， 九十二，九十二了，我有点有点有点感觉有点应该快停了， 九十六，九十七， ok， 停掉，停掉，赶快测一下啊，已经一百度了，一百度，一百度，嗯，这个电池这个表皮都已经有点呃热的化掉了，也已经很牛了呀，咱们看一下数据吧。 嗯，四点二伏开始，他的电压下降的话，这个曲线还是非常的 ok 的，也比较稳定， 到最后就是差不多也是在三伏左右就掉入的快了一点，然后容量的话在这个三十 a 放电的情况下面有四千八百三十毫安时， 总共放了九分四十秒。啊，那就是这样的一个数据啊，放出了超大电流，放电放出了四点八安时，四点八三，嗯，如果说小电流的话应该是不超过五千三星，他比较容量比较比较充足的， 这个皮都已经有点有点，这个已经化掉了。 ok 啊，就这样子了。
