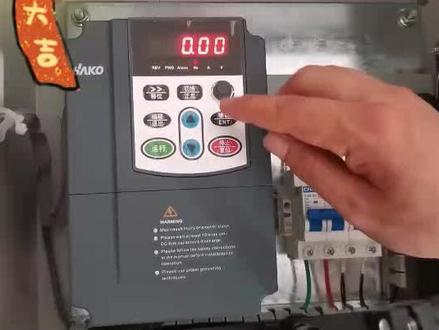

02:56查看AI文稿AI文稿如何设置变频器的参数？他设置的过程是怎么样的？可能有的朋友会说，变频器他的品牌有几百种，这个我学会了如何是参数，但是我遇到另外一个品牌是不是需要重新学了？其实不是这样的， 虽然各个品牌的变频器，他们的按键的布局或者是名称都有所区别，但是功能都是大同小异的，我们只要学会了一种，其他的可以说是易如反掌，也是差不多的，学起来也是很快的。 下面还是以这台恒压供水的变频控制柜来给大家做详细的演示。这台控制柜目前的运行命令通道选择的是端子运行命令，也就是说当我旋动这个旋钮开关，那么变频器就开始 启动，我们来试一下频率增加，电机开始运行，当我将旋钮开关找到停止的位置，频率逐步下降， 电动机转速逐步到零。所以在变频器他的运行命令通道选择为端子控制的时候，如果这个时候我们按一下运行键，我们的变频器他是不会运行的。 如果这个时候我们想让变频器由端子控制改为由他的面板这个运行按钮来控制，我们该怎么办呢？我们还是要看一下他的变频器的使用说明书。我们首先找到他的功能码 f 零点零六运行命令通道选择，您是 操作面板运行命令通道，一是端子运行命令通道，二是通讯运行命令通道，那么我们现在这个功能码他的参数值应该是一，因为目前是端子运行命令通道， 我们来看一下，我们首先按一下编程键，说实话这个编程键对初学者非常的不友好，大家一看的编程就觉得非常的复杂，实际上他就是一个参数的设置键，我们按一下编程键， 我们找到 f 零点零六，按这个递减键， 这个数字刚才是七变成六，然后我们按一下确认这就是他的参数，他目前的参数设置是一，我们改为零，我们按这个递减键， 改成零之后，我们按一下确认他就保存了，然后我们按两下编程键，回到最初的这个显示页面，这个时候我们来按一下运行键，看有没有效果，大家看一按运行键，变频器就开始启动， 电机开始运行，所以说电瓶机的参数设置实价是非常的简单。
4872变频器之家
01:40查看AI文稿AI文稿新买的变频器该如何设定参数才能调试在最佳状态？我们可以先恢复出厂值，因为有很多变频器在出厂前很有可能参数没有恢复到出厂状态，所以说参数可能是比较乱的， 那么我们恢复出厂值以后，让所有的参数都恢复了统一的出场值，在根据自己所需要的参数进行调整。 恢复出厂值以后，我们可以先加电机的参数，比如说电机的额定频率，电机的额定电压，电机的额定电流，电机的额定转速以及急速，全部都输入好进行自学习，这样就可以让电机的特性发挥到极致， 电机和变频器的协调性也能发挥到最佳状态。这样都设定好了以后，我们可以选择变频 期的启动命令，是面板启动还是端子启动，还是说是通讯控制，根据你自己所需要的来设定。设定好了命令员以后，我们再设定频率来源，你是面板定位器 调速，还是说是端子端子功能调速，还是说多段数调速，还是通讯调速，或者说是 prd 调速 等等，根据你实际的用法来设定。第五点就是来设定变频器启动时候的加减速时间，根据你所工艺，根据你的工艺要求来进行相应的调节，通常大概也就是这么几个参数， 当然有些不同的场合要根据你自己所需求的参数来设定。老铁们，你们学会了没有？请在评论区发给你的留言。
3787德溪变频器厂家
04:00查看AI文稿AI文稿这本使用手册是这台变频器的，里面有参数设定，有接线图纸。 我们先来看一下参数设置，如果我们用这一块面板来控制这台变频器，参数设置中的 p 零点零二 需要设置成零，揉面板运行命令通道，我们看一下怎么设置。先按下 plg， 出现了 p 零点零零，然后选择按这个方 相键，可以选择我们需要的是 p 零点零二，再按向上的箭头，现在是 p 零点零二，按下 c 键， 然后选择面板控制零，然后再按一下，确定按下 prg， 返回， 看到这个频率的数字的时候就返回了出去， 我们试一下，现在是可以用面板操作这台变频器，按下练启动， 电动机已经启动， 然后调节频率，频率越高，变频器的转速越快，降低频率，电动机的转速降低。 按下死道停止，电动机已经停止， 如果需要用这排端子来控制电动机变频器，像我们上节课演示的，用这个开关控制正转， 另外一个开关控制反转。 参数设置 p 零点零二，设置成 由端子运行命运通道，我们又来设置一下，还是按 prg， 现在跳到了 p 零点零三，按下箭头 d 零点零二，按下 set 键，然后选择按上下的上箭头，跳到一，再按 set， 确定按 p l g 调回频率。 现在已经设置成由端子控制这台变频器，我们试一下按这个 变频器不能再启动了，我们需要用这个正转的按钮来启动， 方便本器 电瓶机受这个开关的控制， 关掉它，需要等到频率降低了以后才能按动这个反转的按钮， 现在电动机是反转，下节课我们再示范一下如何设置参数，由下面这个电煤气来控制变频器的频率。
565变频器之家
00:49查看AI文稿AI文稿你知道变频器的参数如何调节的吗？今天通过设置电机额定频率为例来演示参数设置。变频器上电之后，按 ant 键，面板显示零一是我们的群组号。再按 ant 键，面板会显示零一，零一后面的零一是我们的序列号。 接着按 ant 键进入参数设定界面，输入数值长按 model 键可以进行参数调整， 输入数值六十赫兹。按 atten 键显示 and 则表示数据正确输入。如果显示 at， 则表示输入错误。通常有三种原因，一、 设定超出允许范围。二、参数不允许在运行中修改。三、参数被锁定。
308台达-中达电通
02:23查看AI文稿AI文稿你了解变频器的参数设置吗？今天两分钟带你掌握！强烈建议点赞收藏，已被后续用到！要知道变频器的参数如何设置， 首先要明白变频器是什么东西，用它来做些什么活。变频器是用来调整一部电机转速的一种电源装置，根据转速 n 等于六十 fpe 减 s 这个公式，变频器本质是输出频率可调的电压源，通过改变电源频率来改变电机转速， 而频率改变的同时，为了避免磁通饱和导致电机过热，还要跟着改变电压，也就是保持 v f 比值恒定，所以变频器的参数设置都是围绕这个核心来进行的。变频器的设定参数较多，每个参数均有一 定的选择范围，使用中常常遇到因个别参数设置不当导致变频器不能正常工作的现象，因此必须对相关的参数进行正确的设定，以控制方式及速度控制、 转距控制、 pad 控制或其他方式。采取控制方式后，一般要根据控制精度进行静态或动态辨识。二、最低运行频率及电机运行的最小转速 电机在低转速下运行时，其散热性能很差，电机长时间运行在低转速下会导致电机烧毁， 而且低速时其电缆中的电流也会增大，也会导致电缆发热。三、最高运行频率一般的变频器最大频率到六十赫兹，有的甚至到四百赫兹。高频率将使电机高速运 转，这对普通电机来说，其轴承不能长时间的超额定转速运行，电机的转子是否能承受这样的离心力。 四、在波频率，在波频率设置的越高，其高次斜波分量越大，这和电缆的长度、电机发热、电缆发热、变频器发热等因素是密切相关的。五、电机参数变频器在参数中设定电机的功率、 电流、电压、转速、最大频率，这些参数可以从电机铭牌中直接得到。六、跳屏在某个频率点上有可能会发生共振现象，特别在整个装置比较高时，在控制压缩机时要避免压缩机的喘震点。
02:45查看AI文稿AI文稿今天来看一下台达变频器参数的一个基本设置， 那么打开这个手册的话，这里有一个基本参数，一般常用的就是需要调整的一些参数的话，这个是一点零，一点一，一点二，以及这个一点九和一点幺零。 然后另外一个操作方式的参数是二点零跟这个二点一， 我们来看一下这个设置方法，首先点击这个没的键，然后点击 mtr， 进入到这个 参数之后，那么找到一个参数组，基本参数是零一，来点击 nt， 再点击是 nt 来设置这个一点零的这个参数，那么现在已经设好了，是五十赫兹，那么确定 这个是一点一的仓库，也是四位五十一点二的仓库，这个是电机的电压三百八， 然后是这个一点九， 一点九的话是加速时间改为幺零， 这是十秒钟， 一点幺零的话是停止时间零点五毫秒，不零点五秒。 然后再点击幕的把这个基本参数改为这个操作参数，看到 n 圈 二点零的话是这个零四，也就是有这个旋钮来控制他的频率， 然后二点零一， 因为我们现在使用的是这个端子控制，那么这个参数的话要要改为一 啊，这就设置完成，点击默的回到这个界面， 这个参数就试着完成。
5352025

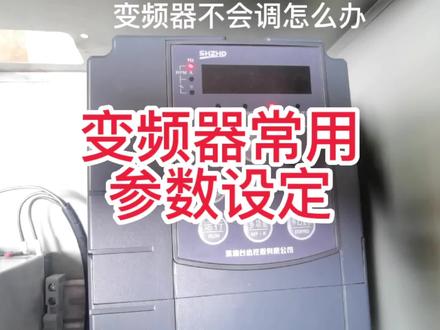

02:02查看AI文稿AI文稿变频器不会调怎么办？看完这个视频你就会了，我们先一起来学习面板上的按键是什么功能，这个是编程键，参数设定的时候找代码用到确认键主要是参数保存的作用。运行键主要是当面板操作时启动电机。 停止键主要是停止电机和故障复位的功能。多功能主要是面板控制和外部控制切换的作用。地增是增加加大，地减是减小， 因为主要是光标左右移动的功能。旋钮就是一个电位器，主要用于频率调节。认识了这些案件的功能后，我 我们一起来看一下国产变频器主要设置的常用参数。按编程键进入参数代码设定，按加或者且按键可以改变代码数字。部分变频器是通过旋钮改变代码的，按确认键可以 进入二级代码。下面我们一起来看下常用参数的定义。运行指令是指变频器运行的控制方式，可 可以通过操作面板或者端子以及通讯控制。变频器启停，面板控制是指通过这个变频器按键盘启停。端子控制是指通过变频器的数字量端子控制变频启停，也就是通过这里二次端子接线控制电机的启停。通 通过设置端子功能改变电机正反转或点动控制。通讯是走 485 控制变频器频率调节参数和上面这个参数类似，变频器运行频率给定方式也可以通过面板模拟量和数字量。端子以及通讯给定频率可 以通过参数设定调整为旋钮或者上下建调频率。模拟量给频率是通过电位器或者压力变速器改变频 率是变频器的这几个 ai 端子控制，这两个代码是比较常用的。除此之外，我们一般还要调变频器的加减速时间，加速时间是指电机从零到设定频率要用的时间， 减速时间类似慢踩刹车，电机功率越大，加减速时间要越长。好了，本期视频先到这里，咱们下期视频见。
2351电工一点通
01:18查看AI文稿AI文稿大家好，今天给大家讲一下啊便民器如何设置启动频率和上线频率。 下面咱先挑一下那个上线频率，这一款变频器默认的是零到五百克，只可调 咱商业频率，咱出场默认的是五十赫兹，咱现在给他调成四十赫兹， f 零点二六，也就是上限频率给他调成四十，你也可以调成六十啊，七十、八十，一直到零到五百都可调的， 然后咱再给他调一下啊启动频率，启动频率是 f 九点零一，不同的品牌，然后是这个阐述设置都一样的，唯一就是代码不一样。嗯，找那个对应的代码就行了。 启动频率，启动频率现在是默认的是零，咱给他调成那个二十，启动频率现在就调成二十了，现在就是最大，这个最大频率就变成四十了，咱给他启动一下， 从二十起开始启动，启动到四十就停止了，这样就设置成功了。今天的视频就到这里。
398嘉宏电气
04:26查看AI文稿AI文稿朋友们大家好，今天咱们来学习一下怎样用这个变频器的控制面板来控制电动机的正翻转，以及怎样用这个 变频器这个面板上带的这个电位器啊，给这个电机调速，咱看一下这个控制面板的这个参数具体的该怎么调节。首先先给这个变频器送上电 啊，现在显示的是零赫兹啊，这个变频器呢，是一个 cover 牌的啊，因为每个品牌的它这个参数啊，调节的时候它的这个代码是不一样的 啊，我就以这个为例吧，我给大家啊写了一张纸，大家可以看到啊，用这个控制面板去控制这个电机的话啊，咱就需要调节一些基本的这个参数就可以了，像这个中级参数运行和这个高级参数运行，咱 先啊不用调节它啊，首先我们先看啊，把这个 b e 啊调成零，就是用这个电温器来调节频率，控制电机的转速啊，这个是对的，我因为刚才调过了，我带着大家啊演示一遍就可以了啊。第二个是 b 三 啊，也把它调成零，就是用这个键盘控制啊，咱们再看这个 b 四 啊，也调成零啊，就是这个键盘上的啊，这个设定方向与这个实际的设定方向是一致的啊，假如说这个字母是正转，那电机的方向就是正转啊，如果说你改成一的话，他就是反转了，就是你按正转的时候，电机他就会反转啊。咱们接着往下， 大家看 b 五啊，额定电压三百八十伏啊，就是这个电机的额定电压，咱们再看这个 b 六啊，这个电机的额定频率五十赫兹，看一下 b 七啊，我随便写了一个时间啊，加速时间是十七秒， b 八减速时间啊，十六点七秒。 b 九，我们把它也改成零啊，直线加速啊，还有一种是曲线加速，然后再看这个 b 十七 啊，我们把它也改成零。反转控制，就是意思按这个反转的时候啊， e v 的时候啊，它就是反转。好，咱们按一下这个确定啊，这样就设定好了，现在呢参数已经调好了，我们现在按一下这个正转启动按钮 来试一下啊。好，现在是正转启动的，这个指示灯已经亮起了，但是这个电机他没有转，对不对？那现在我们开始按这个控制面板上的这个调节按钮调节频率的，大家可以看啊， 是不是电机也转起来了啊，我们接着往上调，随着频率的升高，这个电机的转速是不是也在增加 啊？现在是四十七赫兹啊，我们也可以随便减，你想让他在多少赫兹运行啊，他就 在多少频率下运行 啊，这个频率是你随便设定的，咱们按下停止，大家看一下啊， 好，现在就停掉了，我们再按一下反转，大家看着啊， 现在这个反转的指示灯也已经亮起来了，频率显示五点五赫兹，咱们接着往上调频率啊，一直加加加 啊，我们随便可以调啊，我们可以减 啊，加减是都可以的啊，按下停止啊，这个呢就是我们用这个控制面板的这个电位器来调节电机频率的一种方法，喜欢的朋友点个关注。
350郓城电工电路
05:53查看AI文稿AI文稿这是一台新变频器，客户已经自己把线给接好了，他是把那台旧的换下来了，这就换了个新的。我看了一下，线接的也没问题，他说就是不启动，按照说明书上的接线方法，接上以后电机转不起来， 这三根线是电位器的线，外置电位器就是这个调速旋钮，这三根红线是进电源线，下边这三根红线是接电机的线，在他旁边还有两根白线是接自动电阻的， 这里这两根绿线是变频器的启动信号线，这两根线就是接开关的，嗯，他接通变频器就启动，现在的情况是启动电源打开，变频器通电，但是操作上 的电位器和电机不转啊。原因很简单，就是这个新变频器他没有设定里面的参数。另外这个绿色的启动按钮 按下去以后，配电箱里下面这个继电器要吸合，吸合以后就是接通刚才说的那两个绿线。拿出这个变频器的说明书看一下，这个说明书就几页纸，上面一打开就是电路图，就是这个接线。 先看这个电位器接线，电位器又叫滑动电阻，这么个接线，这上面标有接线端子号， 他这三根线接的可以，没问题。刚才那两个绿线就是接这个单子，他接的 die 和 cum 啊，这是正常的接法。刚才说了这两个绿线就接到了这个继电器的两端，继电器 细核，他就接通，就启动变频器好了。说一下这个参数，第一个命令员选择就是你要告诉变频器，你是用操作面板来控制他，他这个面板上有调速器， 就是你所有的启动啊，停止包括调速都是在这个面板上来控制，那你就选择面板控制， 那就选择零，这下面还有两个控制方式，他这个适合端子命令通道，就是我在外面操作，呃，点击的启动停止调速，用开关控制他。 选择端子命令以后，你还要设置这个端子，让他有什么功能呢？就是你让这个端子干什么？让这个端子控制电机正转还是反转，还是点动等等，他这个下面这些端子都用不到，他这个操作太简单，就是一个启动停止啊，网上输参数也很简单， 这个东西比玩手机简单。看了说明书，找到命令代码，选择第一个命令代码，就是告诉变频器我的控制方式，我用端子命令通道，我不用你的操作面板通道， 找到 p 零杠零二进入他的出厂设置是那个操作面板来控制变频器， 而我需要的是端子命令，我要把零改为一，然后设定完成，自动进入下一个命令，下一个主聘旅员选择这个我没看明白他是什么意思， 是说电位器控制这个频率要选择 a 二一吗？ a 二一是二，那么按二，我给他设定一个二吧，他原来是四，我给他设定个二，这个四是这个小面板的电位器，我设定到 二，就是用外面那个大电位器，再看下一道命令。啊，这个不用选，接着往下翻，翻到我需要调整的参数， p 令杠十，这是一个设定聘率的五十赫兹， 用这普通电机都是五十赫兹，像这个设定最大频率还有上线频率都是五十赫兹，下线频率就设定为零就行。就是说调数弦扭不扭的时候电击不动啊，调到头也就五十赫兹，转的最快， 下线频率就是电击不动的频率就是零赫兹，下面加减速时间等一下再调。先往下设定这一个 di 二的端子功能啊，他那个接的，刚才接的 di 一，我给他改过来了，他没有 di 一，只有 di 二。设定这个症状，他还没有 正转零，他没有一直接到二，直接是反转控制功能。那我就直接设定二吧，电机反转，我直接调电机线就可以了，先设定为二反转。 很多变频器都需要输入这个电机的参数，比如说功率，电压，电流，转速。你这个说明书没有，没有就不输了，输完这几个小参数， 然后退出来。那就启动一下变频器，试试看能不能转起来。现在变频器上面显示零零零啊，零赫兹，现在电机不转，我扭这个调速开关也叫电位器，变频器这个频率显示在变，往上加 加速，电机带动手脚轮转起来了。啊，确实是反转反转，我就导这个电机线， 三根线随便两根吊一下，再打开电源，按下变频器启动按钮，旋转电位器。哎，这次是正转转起来了，往上调，转速越来越快。 就是现在用电位器控制他那个加速减速都没问题。现在还需要设定那个阐述，就是叫他快速的停止，按下急停以后马上停止。这个就需要设定一下变频器加减速时间， 找到减速时间。原来是二十秒，减速的时间太长了，我给他设定啊，两秒，两秒之内停机，高速转起来停机。 嗯，电机很快停了，不过还是有惯性。嗯，这样就可以了。好了，这样我的活就完成了。谢谢大家观看。说的不好，请大家多多指点。
1941zhang~先森|
04:07

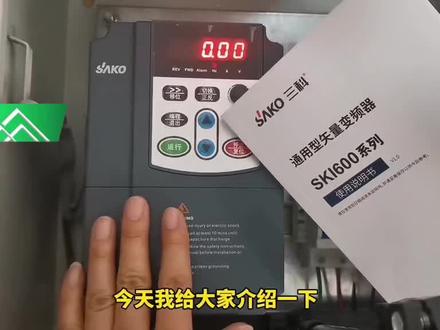

05:40查看AI文稿AI文稿天，我给大家介绍一下玩转变频器最重要的四个参数，作为初学者，当我们拿到一台变频器的时候，打开它的使用手册，我们会看到它的参数是密密麻麻的，我们从哪里开始设置呢？ 其实对于大多数变频器或者是使用场合来讲，我们只需要设置最基础的四个参数，那么变频器就可以正常的运转起来了。首先我们来看第一个必须要设置的参数是运行命令通道选择他的功能码是 f 零点零六。 所谓的运行命令通道选择指的是他的运行或者是停止的命令是从哪里给他的，他有三种方式，第一种是操作面板运行命令通道，第二种是端子运行命令通道，第三种是 通讯运行命令通道。如果这个参数设置为零的话，设置为零的话，那么就是操作面板运行命令通道，也就是说当这个功能码他的参数设置为零的时候，那么 变频器的运行是通过上面的按钮来执行的，我们按动一下运行，那么变频器就运行，按一下停止，那么变频器就停止运行了。 如果我们需要将变频器由面板控制他的运行和停止改为由端子来控制的话，我们只需要将这个功能码他的参数设置为一就可以了。 下面我就给大家具体的演示一下，由于我这台变频器它是由端子进行控制的，那么我们现在将它改为由面板来进行 控制。我们先看一下现在是由端子来进行控制的，这个时候我来按这个运行按键是没有任何反应的，这个时候我们将 f 零点零六改为 面板控制，那么就是将 f 零点零六改为零，我们来试一下，按一下编程键， 点击确认改为零，点击确认保存，我们再按一下运行键试一下，大家看 电机开始运行，变频器启动，按一下停止，频率下降，电机 也就开始停止。我们再来看一下第二个必须要设置的参数，是主频率源选择，主频率源选择意思就是说我们需要设定的频率的目标值他是从哪里来的？ 它在这个变频器当中，它的功能码是 f 零点零七，不同的变频器可能对应的功能码的数字是不一样的， 我们来看一下他一共有十一种，十一种方式，我们先来看一下第一种，第一种是数字给定，面板的递增键和递减键，通过他来设置的，这个非常好理解，还有数字给定， 还有模拟给定，还有脉冲给定，减一， p l c 设定，多段速运行设定， p i d 控制设， 这个我们在恒压供水上面用的比较多，还有面板定位器，还有 m p p t 开启这十一种方式，我们最常用的有面板上面的递增和递减键来设置它的频率， 还有 pid 设定，还有面板的电位器来进行设定。我们具体来看一下 我这一款变频器，目前因为是用作于恒压供水，所以它的这个参数值是四尾八的， 如果我们需要用数字给定，也就是面板上面的递增递减键来进行设置的话，我们就需要将这个功能码改为零，我们可以来设置一下，我们首先 按一下编程键，然后找到 f 零点零七，按这个递增键， 找到 f 零点零七，然后按确认键，这个时候他显示的值是为八，那么这个时候我们需要通过这个递增和递减键来设置他的频率，那么我们首先要将这个数值改为零，然后点击确认 返回，这个时候我们看到上面显示的频率是四十赫兹，如果我们这个时候 只需要二十赫兹的这样一个频率的话，那么我们就按这个递增键或者是递减键，现在就按递减键来让他达到二十这个数值，我们可以连续的按，这样快一些， 按着不动。好，现在我的设置值是为二十赫兹，这个时候我们按一下运行键， 这个时候变频器开始运行，当他达到二十赫兹的时候，他就停止上涨了， 这个时候我们所设置的这个频率值就是二十，那么我们电击他就会始终以二十赫兹的频率进行运转。 好了这个视频就讲到这里，我们今天讲了四个最重要的参数，里面的两个参数我们下期再给大家讲另外两个重要的参数，希望大家持续的关注。
327江边小白鞋

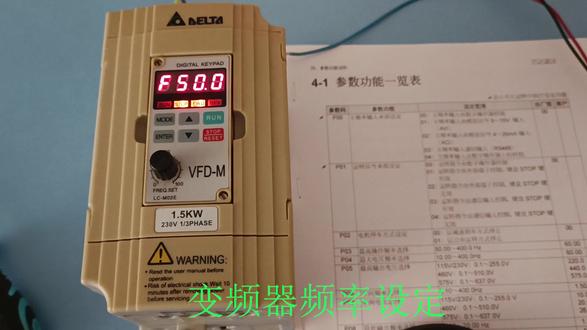

03:52查看AI文稿AI文稿今天了解一下变频器的频率设定，默认情况下主频率输入由数字操作键控制，就是通过这个上下键可以控制频率的加减， 可以通过改变参数有旋钮来控制频率的加减，通过改变参数可以选择主频率的来源， 这个参数是 p 零，我们现在把 p 零调整一下，按模式 选到 p 零之后按确认将 p 零改为四的时候，它的频率由旋钮来控制。二三四 in， 此时通过旋钮来控制它的频率， 而上下线就不管用了，还可以通过模拟量来控制它的频率。将 p 零设置到零。一， 按确定 此时的频率有模拟量来控制。我们现在接一个定位器，用电压线模拟量输入来控制 变频器的频率。手里一个定位器，将定位器的中间端子接到变频器的模拟量输入 边，铭记的模拟量输入端子是是这个 a v i， 将定位器的剩下两个端子，其中一个端子接正十伏， 再将定位器的最后一个端子接到变频器的 g n d， 此时我们通过 定位器来控制它的频率。 我们还可以将 p 零参数调到零。三，通过通讯来控制它的频率，还可以将 p 零参数调到零。二、通过模拟量输入电流来控制它的频率。

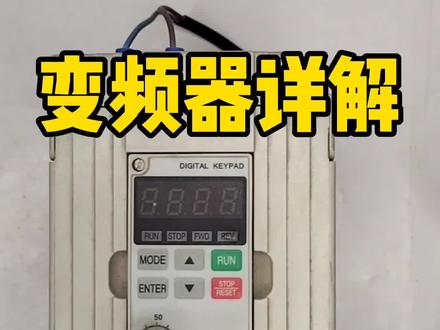

06:09查看AI文稿AI文稿哈喽，大家好，今天呢介绍一下变频器啊啊，主要分为两个知识点啊，第一点呢就是说一下这些按键的功能啊，还有就是这些字母符号的含义啊，还有就是这个啊，外部端子啊， 每个单词的这个功能啊。第二点呢就是演示一下这个变频器呢怎么设置参数和修改参数，看一下我这个变频器呢是一点五千瓦的啊，然后是单向输入，三向输出啊，就说输入的是二百二十伏的单向电， 输出的是二百二十伏的三相电。首先我们看一下这个输入端 rst 我们接电源啊，我接的是一个火线，一个连线啊，我们任意接其中的两个点就可以趴，我对应的就是电源，然后这个点呢我们是接地，然后我们看一下这个输出短，这个优惠大 w 呢，我们接三相电机，然后这个博尔克呢，我们接直通电阻啊，这个一般情况下是不接的啊，只是对于一些电动机制动比较困难啊，或者是惯性比较大的时候。我们再接着一个直通电阻， 这一块呢是一个显示屏啊，然后这个底部呢是四个指示灯，看一下 roo 呢是运行的指示灯啊， stop 呢是停止的指示灯，然后这个 fwd 呢是正转的指示灯， lv 呢是反转的指示灯，然后这个木字呢，他是模式的意思啊，就是我们按下以后呢就进入参数设置， 然后这个按头呢，它有两个作用啊，一个是输入的意思，另外一个就是确认的意思，然后这个上下键呢，呃，这个呢是我们查找参数的，另外呢这个还可以修改参数的这个大小，然后这个软是运 行此道，不是停止，这两个呢就是操作按键了，就说我们如果负载是三相电机，我们按这个呢就是启动，这个呢就是停止， 另外这个停止呢啊，他还有一个复位的功能，然后这个呢是一个旋钮调速啊啊，也是一个电位器啊，他旋转的时候呢，可以调节这个频率。 我们来看一下他这个外部端子啊啊，他有三个输出啊，首先看一下第一个输出啊，这个是一组无缘的继电器输出啊，一个是公共点，然后和另一个点呢组成常开和剩下的一个点呢组成常闭。 还有一个就是光偶多功能输出段子啊，后边的两个点，一个是公共点，假设我们把它的参数呢设置成故障指示啊，就说故障的时候呢，这两个点呢他会导通。还有一个是模拟量输出段， 就是这个 i fm 啊，这个我们一般不用啊啊，用的话呢，我们就是接一个频率表，然后剩下的呢就属于输入端子了，像这个 m 零到 m 五啊，他就属于多功能输入端子， 然后这个间地呢是他们的这个公共端，你像这个 m 零他默认的是正转啊，我们把 m 零和间地短接呢，他就是个正转啊，如果我们需要反转呢，我们就把这个 m 一 和间地断界，他就是个反转。然后后面的这个像我们接两线制，三线制加减速多段速啊，我们就需要用到这个后面的这个输入段子。 然后还有两个呢是模拟量输入啊，一个是 sr， 一个是 iv 啊，一个是电流信号，一个是电压信号啊，电流信号呢是四到二十毫安，然后这个电压信号呢是零到十伏， 你像我们接这个，呃外部的这个电位器啊，用这个外部电位器呢进行调速，我们接的就是这个电压信号啊，十伏 avi 接应地啊，这三个点呢就可以接一个电位器，然后这个滑动端呢，我们接的就是中间的这个啊 ivi。 然后呢我们通电看一下，我们找几个参数呢来设置一下。首先我们按一下这个 mod 进入这个参数设置 pd 零， 这个呢是第一个参数啊，他是主频率输入来源，有什么来控制？像我现在呢是有这个旋钮来控制我们进入，这个按的就是进入，现在呢他这个参数呢就是零四，零四的意思呢就是这个频率呢有这个旋钮啊来控制调节大小。然后呢 我们可以加减啊，如果我们现在把它啊批零零改成这个零零的话，我们按一下这个按的就是确认啊，就是现在已经改成零零了，变成零零，那就是我们这个主频率呢啊，他有什么来 设定呢？看一下他就有这个上下加减键，我们现在这个频率是五十，哎呀现在呢就可以用这个来 控制了，然后这个旋钮呢他就无效了，看一下他旋转他就无效了，然后呢我们想改回来了，就是再进入 p 零零，再找到这个零零，然后呢再把他加到零四就可以，然后确认， 然后呢再看一下下一个参数就是 p 零一啊，这个呢是运转信号啊，有什么来设定啊？我们现在看一下他是几啊？ 现在是零一啊，他是由外部端子来设定，如果我们想用这个，呃上面的这个面板 来控制他，我们就把它设置成零零，减到零零确认，然后回复到这个频率的界面，然后呢软看一下，现在已经亮了 啊，就是停止，现在就是变成了用这个面板上的这个操作键来控制啊，我们再找一个参数来演示一下啊， 比如我们啊经常这个调节参数，然后参数呢乱了，我们怎么恢复这个出厂设置呢？我们可以找到这个 p 七十六啊，多了 p 七十六，然后进入以后 把它设置成零九八九啊，设置成零九，然后呢确认，确认以后呢这个所有的参数呢？他就恢复为五十赫兹的出厂设置。感谢大家的收看，我是大表哥，关注我，了解更多电工知识。
4439我是大俵哥
