三菱m70设置原点设置错误
大家好，今天来教大家学习一款三零 m 七零的原点设置方法啊，如果假如说我们的轴向原点丢失了，现在这个备份电视电压不足，只要你丢失了，那我们进入，首先我们按入这个画面小扳手，我们来输入密码 mpar， 按下社会的啊，要大写的再按一下 a 密码，输入进去之后， ok， 进去之后我们找到绝对位置， 我们找到绝对位置 x 轴，如果是现在是不正确的话，我们我们只需要在机械在零点零点位置的时候，我们选一下，一设定，确定 找继承点，然后调到继承点，再设一下，一确定， ok， 现在结束代表原点设置， ok， 就这么简单。
粉丝4282获赞2.3万
相关视频
03:03查看AI文稿AI文稿加工中心， m 七零系统报警， z 七零绝对位置不正确，这是后面电箱四五驱动器 系统储存电池没有电了，当我们把电电池换上去以后，他还是报这个警，而且扶不到位，说明我们重新要设哪一个组的圆点，要进入这个界面设置圆点， 但是在设置原点之前，我们要把这个三个组， x 组打到最左边， y 组打到最外边， z 组打到最上边， 这三个足等于是回到原点。八哈回到位以后，我们才会去设置 是系统的哪一个足的原点， 一般这个原点设置好以后，要重新关电，重新启动它才会自动保存。 设置原点的时候，我们要把那个转换开关打到手动状态，在左上边那个维护模式这个按键，按下这个维护模式，那个扳小扳手，按键 在左下角这个密码进入，再按过，再过来按那个绝对位置，那个按 流绝对位置就是这个绝对位置按钮，进入那个系统设置界面。有时候我们一次上设不设不了，他不转换，我们就要多设置几次，或者首先把二零四九这个参数值设定好了，先不要去动他， 在关键面关机，再进入这个系统设置，从绝对位置这里设置 这个上一组下一组，其实我们就是在这里按它来翻看是还有是 x 组啊，或者是 y 组还是 z 组， 是不是有问题，因为这个时候我们都要全部把它设置为一，设置为一以 后再确认，再关掉主电，这样他都自己保存了，重新开机再试验，看保存成功没有， 要反复实验，有的是一次性都可以做成功的，有时候要调几次才可以成功， 谁知好意后就要关电才行的，再启动。
503颜河章小铺

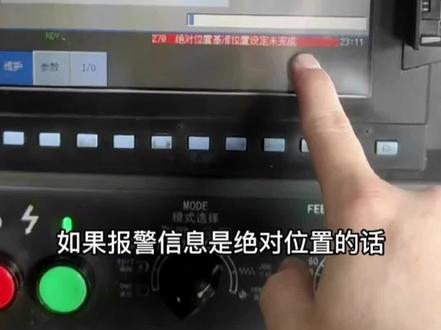

01:03查看AI文稿AI文稿大家好，如果报警信息是绝对位置的话，可能是由于你更换了新的启动器啊，我们要重新设定一下，按第五个键，然后维护密码输入啊，我们不知道密码的话，看我上期的视频， 输密码之后呢，我们点那个绝对位置点下的话，我们就是在这个页面里设置他的原点了。首先我们看那个状态那里显示不正确啊，如果设定好的话，他是显示结束了， 我们随便动一下机械的位置啊，看一下随便都行啊。然后呢啊，我们就看到绝对位置设定那里呢，有个零，我们把它设为一，然后机整点那里呢？啊，是零，我们要把它设为一，我们这 看一下上面的状态就显示结束了，说明我们设置有点成功，那么我们返回看一下还有没有报警信息啊？现在没有了啊，设置完成，你们记住了吗？
615数控大师
04:33#中视频伙伴计划 征婚三菱加工中心M70控制系统，设置X，Y，Z三个轴原点时，进入2049参数修改，要进入维护模式操作方式和密码输入方法操作讲解上部分#cnc加工中心 #电工 #维修电工 #工业自动化查看AI文稿AI文稿森林加工中心 m 七零控制系统设置 x， y， z 三个足的原点操作，首先的左在右上角的维护模式按钮，再按维护维护软件， 按回回复软件，他要求你输入密码，这个密码是 m 皮 哎，这次是要按那个上档键， 因为 a 软件上面那个双字幕按钮，按了上档键，再按 a 键所出现的 mpa， 在 r 键 再按一次三档键， 再按这个双字母键，就是下面字母的输入， 这个密码就输上去了，因为这是原装密码，没有改过。密码输进上去以后，先不要管他，再再按这个维护键， 再按这个参数软件， 再按参数编号， 参数编号这个软件 这里出现一个光标条， 输入二零四九这个参数， 求证，二零四九参数已经输上去，再按回车键这个绿色按钮， i， n， p， u， t， 按了回车键以后，他要求你输入密码才准准理进入输入密码，要求再一次输入密码。 mp 那个 a 字母要按这个上档键，再按 a， 按二人二，再一次上档键，再按 a 字母， 再按回车求证， 那这个时候这个光标就出现在这里了。二零四九， x， y， z 三三个足的圆点这里， 这个是光标左右移动键， 光标又移，那移到 z z 组这里了， 这个光标上下移动键，只有这个绿色光标显示才可以输入修改参数， 这两个是左右光标移动键。
361颜河章小铺
04:57查看AI文稿AI文稿像这种三零 m 八零系统，电池没有电，该怎么操作呢？今天我们就给大家详细的讲解一下操作步骤，学费了能省几百块， 需要的可以先收藏起来，去网上买一个一模一样的电池，我们直接把电池换上，拔的时候轻一点都是有卡扣的，千万不能霸王硬上弓，否则毁之万矣。 电池换好以后开机上电，这里教大家一个小技巧， 很多电柜门不关开关是开不了的，这里需要把开关边上的卡扣抬起来再拧一下。开机以后我们发现机床有绝对位置未设定报警。 下面我们首要的目的就是要把三轴摇到机床的零点，那怎样才能把机床摇到最大位置呢？万一摇过了撞击怎么办？那我们先来摇 z 轴展示一下，这个时候我们要看一下 z 轴负载， 在主界面向右扩展，找到负载表现，在 z 轴往上摇，负载是六十几，我们慢慢的往上摇， 这个时候负载突然变到了八十几，负载突然变大，说明撞到了防撞块上， 那这个时候我们再把机床往反方向摇，八点八八八个毫米，当然六点六六六也行，用同样的办法把 y 轴摇到最外面的位置， 负载变大以后也是往回再摇个八点八八八个毫米。 x 轴就有些特殊，因为有的厂家把 x 轴原点设在最右边，有的设在最左边， 有刀库的一般都是设在最右边。如果不知道左右，可以查看参数二零幺三这台，我们通过参数二零幺三发现 x 轴原点在最右侧，也是同样的办法，把 x 轴摇到最边上。 三个轴位置都摇好以后，我们要开始设置机床的零点，按屏幕右边最上面倒数第二个按钮，点维护点，输入密码，密码那里 输入 mpara， 注意输入 a 是先按一下 shift 按钮，再按 r 键， shift 不是一直按住， 然后进入维护界面，点绝对位置，在绝对位置和基准点里分别输入一 x 轴，输完点。下一周同样的方法操作以后，我们看到机床的机械坐标已经显示零了， 那这个时候我们需要关机重启才能生效。到这里还有一个关键的步骤没有做，就是刀库换刀点的高度没有事， 常规的做法是人到机床顶上摇刀库电机。我们这台机有一个简单的操作，在手轮模式， 按一下主头定位，进入机床主界面，点 plc 开关点设定有效输入 y， 把光标移到第二十九号点， on， 这个时候机床显示刀库调试模式开启中。那我们点一下面板上的手动刀臂按钮，发现刀臂打到了主轴下面， 那这个时候我们用手轮把 z 轴往下摇，摇到主轴定位键离刀臂差不多两个毫米的位置，停一下就好。 然后我们再点两次手动刀臂的按钮，让刀臂回到原位，再关掉 plc 开关中的刀库调试模式， 我们再把 z 轴当前的机械坐标输入到参数二零三八的 z 轴区域里。再啰嗦一句，换刀点就是让刀臂的爪子能够完全卡住刀柄的缺口。 这里还有一个小技巧，就是一般让主轴略高于刀臂，位置一般高十到二十四。那大家知道为什么要略高于刀臂吗？ 评论区让我见识一下你的水平。好了，这期的视频就到这里了，能够把视频看完的在评论区打个一，在这个浮躁的社会，我看一下有多少人有耐心能够看完这个视频，感谢大家的观看。
3287苏州大头机床
01:30查看AI文稿AI文稿史上最完整的三零 m 七零 m 八零系统，如何设原点？他来了！当我们机床出现电池电压低，位置丢失报警时，我们点击键盘上的诊断按钮，然后点击报警 msg， 查看有几个轴位置丢失，如图所示，只有 x 轴位置丢失，所以我们只需将 x 轴设为圆点即可。然后我们找 x 原来的机械圆点。以常用的八五零机器为例，工作台尺寸 x 方向长度为一千毫米，机器形成为八百毫米，那么工作台两边各剩余一百毫米，其他机型可自己计算台面长度减形成用卷尺从工作台左边量一百毫米主轴上装一把刀，用刀中心对准这个量过来的点，这个位置就 就是 x 的机械原点，然后 x 停着就不要再移动了。然后我们点击维护界面，点击维护，点击绝对位置输入密码 mpa r a 输入啊，之前需点击 shift 键， 输入完成后点音 pos 键。然后我们将绝对位置 fet 基准点改成一关机重启即可。如需设一个轴远点，重复以上操作即可加 关注，明天为大家更新。 c 轴位置丢失时，如何不调换刀点来设绝对位置原点？
511肖荣清，二手小黄机兄弟机
00:08查看AI文稿AI文稿one， two three， 看我。
00:59查看AI文稿AI文稿三菱安慕希的圆点设置，首先先把它打到那个打到，呃，位置界面， 位置界面用手轮往下摇，嗯，摇到 摇到，摇到，摇到你的扣刀点，摇到扣刀点，摇到他这个扣刀点， 扣到点。好，这个扣到点，然后当前坐标是四十七点八，四十七点八，减去参数，搜索参数号二百零三十九号， 可能是负两百八。
178数控系统伺服变频器
00:56查看AI文稿AI文稿来，今天开始教大家设定一下那个 m 七零系统的那个坐标原点， 先按这个扳手这个键，然后呢选择绝对位置， 嗯，把这个轴移到那个零点位置以后，我现在就开始修改这个参数，把绝对位置设定和基准点这个全部改为一 这个歪轴，这显示结束以后就代表这个圆脸设定好再点线啊，下一根轴还是同样的办法。 据说 z 轴的话，我们要考虑一下这个机器的换挡点位置啊，根据实际的情况来哈，现在的原点就是好哈。
00:19查看AI文稿AI文稿我现在给你移到一定的位置，移移到一定位置，然后我的调到回原点模式。啊啊？回原点，打到回原点模式就是代表我们原点模式好了啊？放啊，我这个好像回不了啊，我这个没有出去。我们没没有编这个原点吗？没有编批发区。没，没编批发区。
14易哥修数控
02:15查看AI文稿AI文稿今天来给大家说一下这个 m 七零啊， m 七零三， m 七零系统啊，这是那个 xyz 的那个零点啊，就是我们零点啊，就是按一下这个扳手键，好， 然后呢到这里有一个，你看按按这个箭头键就看得到一个维护，我们维护点一下，维护之后呢就输入密码，看到这有个输入密码啊，点进去他就告诉你输入密码啊，安门 p， 这是个大小写啊， a 二，再按一下 a， 全部是信号键，信号键才可以啊，按确定，按完确定之后 后来看一下这边就有个显示绝对位置，绝对位置，我们再按一下绝对位置啊，然后就有个 x 了，我如果我们要选择下一个轴的话， y， 我们就选下一个 y， 如果再有 z， 你再下一个 v， 选到你要换的那个轴啊，这个轴选到之后呢，我们把这里， 你看用箭头向上啊，就是把这个绝对位置折为一，确定这里改为一， 然后我们就摇啊，就摇就摇啊，比如说我摇，摇到这个位置，你看随便摇个位置吗？哈，这里显示个负一百一的这个地方，然后我把稍微远点 用手轮摇吗摇的随便哪个位置吗？我这里举个例是一百一啊，然后呢我现在看到这个位置，我把收回原点的话，我把这里收为一，他就是原点了，一 来一，然后按七点进去一，然后你看他现在就显示全部零点了，直接位置变为零点了，看到没有？然后呢就完成了，完成之后就 把这个急停开关打下去，然后呢关机屏幕。
01:19
00:16查看AI文稿AI文稿首先我们将三轴移至原点处，接着我们按参数键维护绝对位置，把 s 轴绝对位置和基准点设为一 yj 轴统领原点设置完成。
351坐拥天下
01:00
00:15
00:22查看AI文稿AI文稿有粉丝朋友问三零系统如何设置原点呢？首先我们将三轴移至原点处， 接着我们按参数键维护绝对位置，把 x 轴绝对位置和基准点设置为一， y 和 c 轴同理，圆点设置完成，记得点赞关注哦！
