昆仑通态触摸屏怎么导入XML文件

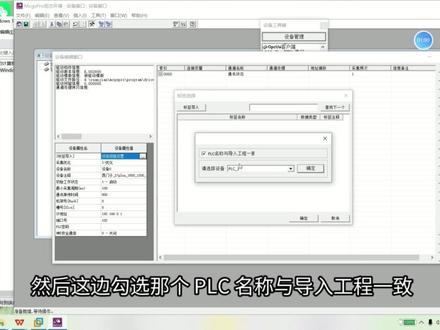

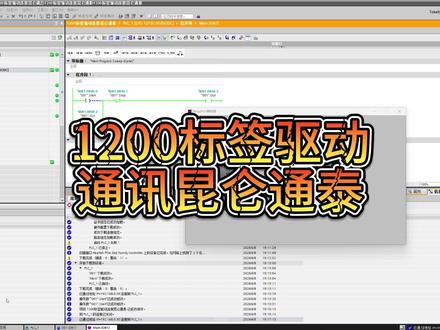

西门子博图变量地址如何一键导入昆仑通泰触摸屏组态软件？第一步打开昆仑通泰触摸屏组态软件，点击设备窗口，双击一下，然后点这个工具箱，这边我们就选一个副设备 gcp， 然后下面是一个幺二零零 点试，然后我们进来以后，我们就点一下这个复设为这边这下面的这个是我们 p r c 的 ip 地址，这个必须要对应，对应好，然后我们就点一下这个幺二零零， 然后这边我们就推到我们的薄图，这些地址我现在要导到这个触摸屏里面，所以我要右键它右键以后点属性，然后这边的这个 就是正常情况下，他这边是勾制的一个状态，就是打对勾的一个状态，然后我们就把它关掉，点确定，然后再确定，然后再右键它点这个松块生成圆，然后进缩缩旋块， 点一下它，然后选一个文件夹，我们就取一个名字，我们自己知道就好了，这个自己想怎么起名字都可以。然后点保存，再推到我们的触摸屏软件，然后点一下这个标签导入双击，然后再点这个， 点完以后我们就找我们刚刚那个保存的那个文文件，然后我刚保存的是九九九， 点击它打开，然后这里这里的 d 比零，这个地址是在我们这个薄图里面的，这个要对应，所以这里是 d 比一，我这边我把这个 d 比零改成 d 比一，改好了以后我们就 标签导入，然后这边我们就把所有的这些地址我们就已经导进来了。

今天看看触摸屏的使用，我是用昆仑通泰触摸屏这个版本做的演示。首先新建项目直接确定，我们大致讲一下基础操作， 主控窗口，在刚开始学习的时候很少使用这个窗口，这个不用管，设备窗口是比较关键的窗口，这里是添加设备使用的。 点击右键设备关联工具箱，点击设备新软件，打开可能没有这些设备，要添加两个副设备，一个网口副设备，一个串口副设备，点击确定即为添加，这里已经添加好了。 先添加一个网口副设备，然后再添加一个子设备确定，这就添加好了一个设备，我们再添加一个串口副设备，再添加一个串口子设备， 添加好之后点击关闭，这就建立好了两个设备，我们要给设备添加读取通道，通道就是读取 plc 数据的地址，变量就是这个数据在屏上的标识， 点击添加通道，根据程序中的使用情况按需求添加通道读取， 点击可以看到基本包含 plc， 不 同数据区，不同子设备，这里显示也不一样，数据区可以组成不同数据类型。第几位就是为数据，八位的话是 v b， 十六位是 v w， 三十二位是 v d， 还有浮点型，根据程序中的使用选择不同的数据类型。 我们添加一个 q 零点零作为演示， 这是 q 零点零连接变量，这里可以直接输入变量名，输入变量名输出点一，作为识别，点击确定， 当然也可以不添加直接确定，确定好之后在这里双击可以关联这个变量名，选择变量，这里也可以直接添加输出点二， 点击确定，这就添加好了两个通道，再添加一个 p u 零点二 不关联变量，直接确定，这里也可以做通道处理，通道处理的话是有这么多处理方法，这里先不讲， 直接确定，然后它提示是否添加点，全部添加，这个的话是一样的， 就不说了。然后点击用户窗口，用户窗口它默认的话会有一个窗口，然后点击新建窗口， 双击选择窗口，弹出这个页面，再次双击会弹出属性窗口，属性 窗口背景，这个窗口就是用来建立交互画面用的。然后实时数据库，在这个页面可以看到我们刚才建立的数据点，点 击新增对象，可以新增一个，刚才还有一个没有关联变量，新建一个输出点三， 点击确定，然后数据类型需要进行更改，是整数 组对象，可以添加存盘属性，存盘属性的话可以建立曲线图，还有历史数据表格，点击整数，点击确定， 然后点击设备窗口，把刚才那一个 q 点关联上，双击可以选择确定，这样就关联上了。再次点击数据库， 可以建立一个组对象，组对象建立的时候可以选择存盘属性， 主对象成员添加到右边，点击确定之后，这个就是组对象，历史曲线表格都会用到。运行策略是写脚本的， 这个暂时以后再讲，现在刚入门阶段也用不上，这期先到这里，触摸屏以后也会加入更新。

plc 小 课堂，众所周知，学习 plc 编程不会 hmi 触摸屏配置相当于白学。今天带来西门子 plc 仿真与常用触摸屏昆仑通泰的仿真连接， 帮助更好学习。今天讲解博图 plc 仿真怎么跟昆仑通泰触摸屏仿真进行一个连挑。 plc 端配置的话是很简单的，只要把我们属性里面的连接机制允许来自远程对象的覆盖通信访问给它打开，然后直接仿真即可 啊。电脑端的配置是需要我们把西门子的一个虚拟网卡给它修改一下 ip 地址的啊，就这个啊，给它修改一下，修改成跟我们触摸屏 plc 同网段不同地址，这里就给它改成两百，记住这个 ip 地址啊，确定它插掉啊，昆仑打开这个项目的话，它就会在这个界面，我们双击设备窗口，右键设备工具箱，然后我们是幺二零零系列的，就调添加个幺二零零四啊， 双击 t c b 复设备啊，这里的话本地的就是屏幕的一个地址，远程 ip， 我 们现在是通过插件连接的，这里是直接填的，就是我们虚拟网卡的一个 ip 就 两百啊，如果说有 plc 的， 就直接填 plc 的 一个地址啊，确定它 啊，下面幺零零双击，现在就可以来添加我们连接的那些变量了啊，比如说这里，然后切换开关，就是十点零跟十点一是吧啊，那我们就是增加设备通道啊，是 m 区的 第十个通道的，要两个啊，就十点零个，十点一确定，然后就快速连接变量，默认设备变量名称，连接确定全部添加啊，他就会出现在这里面了， 然后点击用户窗口，我们就可以来做个按钮跟一个灯出来了。啊，按钮双击它啊，操作属性这里勾选上这个数据对象值，操作啊，做一个取法啊，是哪个变亮的进行连接，十点零是吧？啊？那双击它，我们这个灯的话就是填充颜色啊，零的时候亮白色， 一的时候亮绿色啊，零哪个变亮的？十点一定啊。然后我们现在是要通过这一个插件进行连接的，这个插件主播放在那个主会城里面，我们要以管理员身份运行 啊，就会在这里啊，我们添加一个新的通道。好，这个是我们刚才虚拟网卡的那个，给他双击他，然后这一个就是我们仿真出来的一个 p l c 的 一个仿真双击他， ok， 然后就启动运行， 然后触摸屏这边的话，就是要工具下载工程的时候，给他启动这个模拟下工程，下载启动运行啊，我们就可以了，跟 p l c 进行连跳。好，把这个模拟器打开， 点击他就可以看到我们现在是能用昆仑触摸屏跟国图西门子的一个票 c 进行一个连条了。

你要在酒店看现场的数据的话，你直接用昆仑的那个远程调试助手就可以了，装上那个 to dos 软件，然后我远程给你安装一个软件，然后再告诉你怎么弄吧，你接受一下，我发给你了。 这个远程软件的话用的怎么样？这远程软件我感觉还是蛮方便的，一个是因为他比较高清呐，就是我控制你的时候他可以是比较清楚的，然后就像你玩游戏啊，他有时候要什么延时啊？他这个延时也比较低， 那速度又快啊，像我，像我给你传传东西啊，打个比方，给你传个东西啊，我直接在你这边粘贴粘贴就行了。这么方便吗？是这个速度啊，速度也还行， 已经传完了，对，他这个传文件就方便这三个东西。这个这个是调试助手，这个是编程软件的安装包，这个是程序啊，有程序，可能我会打乱码，这个这里有个密码，但是我会打乱码，然后其实 只有三种方式可以远程，有一种呢是局域网，局域网的话要要用这个调试助手，因为我先我先装它啊， 这个是远程的，这个是本地的。本地的什么意思？本地？就是 你这个电脑通，无论是通过无线也好还是有线也好，连接到我们现场那个设备吗？啊？你就选择这个网卡，然后你直接点搜索，然后就你的电脑上面就把现场的画面就显示出来了。 啊，这，这是一种，那如果远程的话就是一种，是通过这个用户名和这个密码先登录吗？当然这个一般是记住密码，下次就不用再你输，你登他登进来之后 我们就找到，我们上次也有个设备名称嘛，我们是这个名称嘛？对的，这个名称现在是被占用了，这个占用的意思就是被其他用户登录了，就是我登录了，我这边先退出来， 就占用的时候你是你是，你是连不了的，那你只能连其他的，那我这边先退出来。 可以了啊，我这边退出去之后他这边就可以，你这边就可以连嘛。那你要先点连接， 它会显示那个连接成功嘛？连接成功之后他会分配一个那个内网的 ip 地址，这个内网的 ip 地址是他会在你本地创建一个那个虚拟网卡， 看到了吗？这个地址是两个是一样的，这同一个局域网的幺零幺零点八点幺九点三嘛，它是点二嘛？对啊，这个是它的同一个局域网。局域网嘛？ 啊？同一局网啊，当然这个这个呢？这个什么 vnc， 就是 直接跟现场同步的，我们先点一下啊，这个也要输一个密码，之前有之前那个触控屏上面也设置个密码嘛？是八个。对密码，这个是， 这是用户密码。这个是设备吗？这个服务器地址啊，这个这个一般不用动弹啊。啊，好的，这种方式呢就简单一点，你只需要装一个软件就行了，我怎么退出啊？连接这个， 嗯，你现在是打算你退的话先把这个插了吗？插了，插了它就退出来了，你要再连的话你再点一下就行 啊。插的就是退了吗？对啊，你插打插就是把它退了啊。行行行，这种方式就有时会感觉有点延时或者干嘛的，因为现场这个是同步的嘛。还有一种方法就是用编程软件在线模拟。那那就要用你刚刚那个， 你先把这个安装包给装了。好的，我来我来吧，我知道安装码 已安装，你是没卸干净吧？是估计没卸干净吧。 啊？这个还是这个目录第一盘无所谓，还有这个这个好的，没事，这个安装好了，安装好了之后这里有个这个主胎软件运行一下 它这是默认的一个程序，就不管它，我们先打开，打开刚刚发过来的程序，它打开之后这里有个工具，然后点这个模拟运行， 那模拟的话连击就是连下下载到现场那个触摸屏嘛，这个我们是模拟嘛，那我们就点模拟啊，那点模拟的时候它要下下载就下载了你本地的模拟器。所以你要先下载工程， 下载完之后就直接可以运行啊，这就跟现场是一样的了，你这边操作的时候他那边画面是不会动的啊，他那边如果他那边本来一直在这个页面他就不会动，然后你切换到其他什么页面呢？切换到这个页面那就不影响他那边，但是动作他是都会都会执行的。 哦明白。然后你要退出的话直接直接把它插了就行，下次直接启动就不用再下载了。啊。啊对，下次你直接启动就不用下载，因为他已经下载过了嘛。 啊，除非他有那种改变的话就。对对对对对，改变了就打比方程序更新呢，过段时间可能。哎，我又发给你一个，然后你你又需要的话你自己再下载一遍，然后再运行就行了。 呃，明白明白。嗯，那行，大概就是这样的。好，这个把它不不用的话就把停了，因为有时候可能会占用的。这个是该怎么断开呀？我没看到怎么断开的。哪，哪个怎么断开？ 就是这个连接软件。哦，就是远程软件啊。对，在这里啊，右下角。哦，这。哦，看到了。

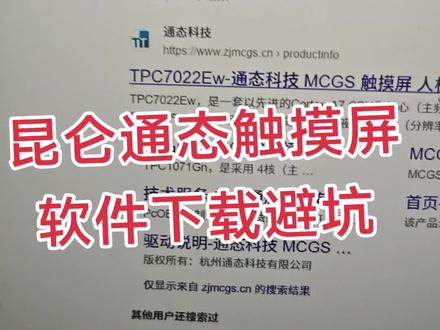

昆仑通泰触摸屏官网没有祖泰软件下载通道， 它们有一个微信公众号可以下载，微信搜索就可以找到。点击发信息，点击软件手册， 点击软件下载，点击跳出来的推荐 复制链接，用浏览器打开， 输入提取码， m c g e s 点击下载。需要安装有百度网盘才能下载， 找到下载的文件， 解压， 找到 setup 文件， 下一步默认安装在 d 盘 完成。 打开测试程序。 通讯失败要先连好网线和电源。 通讯还是失败， 应该是 ip 地址没设置好。电脑的 ip 地址要和触摸屏的网段一致， 电脑的 ip 地址要和出国屏的网段一致。 通讯成功 下载也 ok。

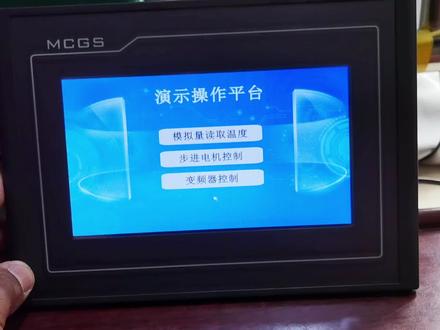

昆仑通态触摸屏参数设置方法，首先将触摸屏重新上电后，长按屏幕进入参数设置画面。 进入参数配置画面，可以看到对应的版本号、 ip 地址，屏幕下方可以看到系统参数设置，进入运行环境等两个按钮。 点击系统参数设置按钮，进入参数设置画面。进入后点击系统，可以查看对应的系统信息、存储信息等一系列常规信息。点击背光，可以进行调节屏幕的亮度，屏幕的睡眠时间，自动关闭背光设置。 点击蜂鸣，可以进行设置屏幕触屏的响应声音，也可以勾选静音后关闭蜂鸣。点击触摸，可以对屏幕进行校准， 屏幕触摸不灵或者卡顿，切换速度缓慢时可以校准屏幕来恢复。点击时间，可以设置触摸屏的时间设置，也可以在电脑端上可以自动同步系统时间。 点击网络可以设置对应的 ip 地址，此网眼码、网管信息等也可以在电脑端上设置对应的网络信息。有部分版本的昆仑通泰触摸屏自带无线网卡，也可以在网络页面连接无线网。 点击密码可以在触摸屏进行设置，密码可以按照自行需求设置，使用即可。点击物联网设置服务地址、设备名称、账户密码来对触摸屏，可以远程控制运行画面，通过手机端或者电脑端都可以。 参数设置结束后，点击进入运行环境按钮，进入运行画面即可。以上就是昆仑通态触摸屏参数设置方法。

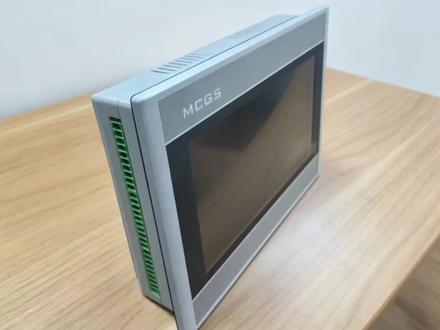

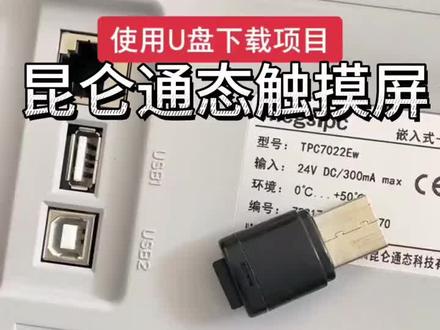

来说明一下那个昆仑通泰的一体机啊，就是像我们的测试程序的话，它是预留了六路嘛，然后它的一到四的话是那个零至二十毫安，然后它是呈一个限行变化的 嘛，就是有具体的比例关系，可以在那个 p l c 里面你做一下那个它对应的比例关系的一个映射，就是可以把它转换成那个百分比就可以了。 然后是有两路 p t 板，两路 p t 板，然后可以看到我们那个三线制的接线的话是，呃，就是大家可以这样子看到，就是我们那个 p t， 那 个 p t 正，然后这边如果是三线制的话，你把两根线合在一起，然后接到这边就好了。两线制的话就是一对一嘛，然后一个接到 p t 正，一个接到那个绝缘地上， 然后包括这个那个零到二十毫安的话也是，就是一路接到那个 a d 零，然后一路接到那个 g n d， 然后我们是两路是这样子的一个接线， 然后这是，然后如果是那个电流电压切换的话，我们是像我们输，是像我们输出的话就是我们第一路的话是电压，第二路的话是电流，就是这个 d a， 呃，我看一下是， 呃这个的话是没有可切换的，它如果是两路可切换的话是两，这是两个 a d 零，就是我们第一路的话是电压，第二路的话是电流， 那就是像我们这边的话就是那个 d a e 嘛， d a e 的 话是到正，就是 d a e 的 话是那个电压，然后下面那个 d a e 的 话是输出的是电流， 然后 plc 程序里面的话，这个就是我们是有样例程序的嘛，然后我们是这边的第一千的话是定义了一个量程，然后这边的 d 幺幺的话是就是就是这边的 d 幺，这是 d 幺幺的话就是他的一个输入的一个值。 然后 plc 下载程序的话，我们通常是使用我们的一个那个四八五转 usb 的 一个那个转换模块，我们连接到那个那个 e a e b 的 那个端子上，然后我们可以这样子常规的一个下载程序，然后这边点击下载，然后选择对应的 com 口就可以了。 然后那个屏端的话，我们是引出了一路三 a 三 b 是 做我们那个就是我们屏幕可以连接一些那个仪器仪表的设备， 然后这边是它的一个二十四伏的一个电源，然后屏幕下载的话，目前应该是只支持我们的一个 u 盘下载，就是我们常规的话是触摸屏的话是 u 盘下载， 然后是这样的一个情况，然后他的一个接线方式的话，就是我们这边是那个呃，像我们 y 点的话，这样就是这样子看的，我们 y 点的话，他那个 y 零到 y 三是四路晶体管，是只支持 n p n 的 一个接线， 然后我们的 y 十到那个 y 二七的话，我们是就是 n p， n 和 p n p 的 话都可以，就看你那个公共点的话，你是接正还是接负， 然后包括它的一个输入端也是一样的，这个 m 零是公共点嘛？就是看你这边是接正还是接负就可以了。
