管道偏摆计算公式图解
粉丝538获赞1254
相关视频

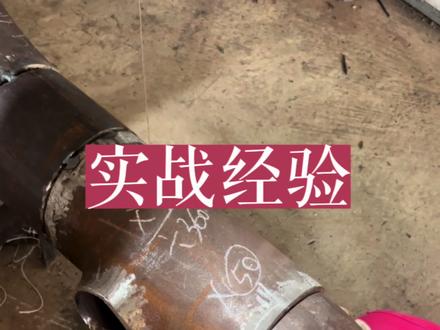

01:20查看AI文稿AI文稿刚才你们说往那边偏了多少，往那边偏短五十度，是不是？我跟你们说这个五十度怎么去偏短啊？首先你要知道这个管管是多大，咱这个管是幺五九的一个管，这个管是多大的，你就用这个管啊，这管就不变。然后乘以多少呢？乘以个三点一四， 乘以三点一四，就是得出这个管的一个周长是多少，知道吧。周长多少之后，然后再怎么办呢？再出得出来数之后，再出一个三百六， 除了三百六呢，就等于他的每一度是多少，因为这一个周长的话，他就三百六十度是不是啊？一度是多少，再用每一度呢？乘以多少？乘以你最后出来的这个五十就是咱不是往这边来五十度吗？乘以五十得出来的就是你往这边偏的一个尺寸， 倒出来说啊，你到时候怎么办呢？你就是把这个口先找正，是不是你要是法兰的话，也是要找正的啊，找正了才能偏短，你要不找正的话，就他没办法偏短啊。找完正之后呢，然后做一个记号，这个 地方随便坐啊，你可以坐在这也行，坐在这什么地方方便就什么地方。但这个以这个位置，以起点到起点怎么办呢？算高了尺寸之后，从这个位置开始往这边偏短，你多少尺寸，就是往这偏了多少。你咱就比如走到这个位置吧，是不是走到这个位置来好，就偏短到这个位置就行了。 明白了吧。就是其余的地方，你要正常干活的时候呢，这个管的管径是需要变的，你幺零八的管，你就用幺零八，是不是二幺九的管的话，你就用二幺九，还有下边偏了多少度，你就乘以最后多少度，明白了吧。
2333旭航管道焊接实体培训中心
05:19查看AI文稿AI文稿好，咱们这样呢，就是说，呃，把第一个弯头做好以后，咱们就是相当于什么？相当于这个弯头口跟那个管管道是水平的了，是在一个水平面上，那咱们怎么去求这个夹角呢？ 来，咱们继续分享一下啊，或者是线坠啊，都行，咱找一下管中，找到管中以后啊，这是第一个，然后再找第二个， 咱们呢在这弯头这个位置，就是这个是相当于是二十度九的弯头啊，在这把这个管中取出来， 放一个延长线，放一个延长线过去。 好， 这样这两条这两条线就相要一点啊， 现在一点把这个焦点焦点到那个管口的距离和到这个管口的距离分别量一下，还有就是这个管口到那个管口正上点，他们这个尺寸再量一下，形成一个三线。 好，咱们的尺寸呢，量完了画出一个这样三下，然后咱们根根据那个鱼线令里可以把这个度数求出来，这个度数就是就是他那个 后面这个度数，是吧？就是这个弯头等于弯头的度数。好，咱们用那个鱼旋定理求一下啊， 这样呢，咱们通过这个鱼线那个鱼线定理，就是 想求哪一个角度，这两个角度，这个角度的两个零边的平方，减掉对边的平方，两个零边的平方，是吧？这和减掉对边的平方除以二倍的两个零边之积，这个呢就是这个余线定理，然后这个得出来这个角度是一百三十度， 那咱这个弯头角度是多少？就是五等于五十度啊，等于五十度，这样呢，咱们把这弯头角度求出来了，对不对？咱们就可以用那个二二九乘以他那个五十除以二， 就能求出来五十度的弯头高度啊，这是五十度高度， 他的高度算一下啊，咱们通过计算器，咱们把这个高度求出来，等于一百零七，咱们一百一百零七呢。啊，咱这个知道这个焦点到这个汉就是汉口的距离， 焦点到汉口的距离，那咱们就可以因为这个上面每一个距离都包含一个弯头高度，是不是五十弯头五十度弯头高度，所以说呢，咱们只要剪掉这个五十度弯头高度，就等于这个十几管道的长度啊，这个幺三五五减幺零七等于幺四，这个管断管断长，是吧？管断 管断长度等于这个幺三五五减去幺零七等于幺幺二四八啊，那个管断是六二六七五减掉这个幺零七 等于五五百五百六十八。好，这样呢，弯头弯头度数有了管座度数，管座长度有了，这个活是不是就好干了？好，感谢大家的观看， 咱们呢也可以通过通过这个，如果说你感觉那个鱼线定理还还量尺寸太麻烦，嗯，但是量尺寸是不需要量的，但是你害怕这个鱼线定理你看不懂，咱们可以折一个这个啥，这个 这个焊丝啊，就是两个都平行的情况下。这，这就是那个弯头，弯头的外援的那个那个度数啊，咱们应用的那个，咱们呢先在这个板上把地面上或者板上画一个那个直角， 然后 把这个角度，你看，你看我的，我的方式啊，我的方式是这种，他在这边啊，就弯头在那个那个那个弧度在这边把这样画上一条线， 那这呢就是这个弯头的度数，就是咱们这个五十度弯头啊，他的度数往这个上面一放， 拿个拐尺一拐，哎， 上面这打一个点，是吧？再这样打个点，这样呢这个弯手牵好就出来了，这样这个弯手动手就可以，随便就可以，是不是就可以切了？这样呢是一个土方法，但是呢也非常好用啊。
01:41查看AI文稿AI文稿如果说是他要偏摆三十度啊，六十度或者是五十度，怎么样去计算？咱先看看整体的一个方向，垂直向上接九十度，弯头朝着西南方向进行了偏摆。这个位置呢，他偏摆了一个四十五度 啊，三通朝着是东南方向抬高了四十五度，他需要啊从东南方向向上去抬高。那么怎么样确定这两个抬高和偏摆的四十五度呢？接下来给大家讲一下。首先我们要根据管子的尺寸啊，二幺九的管子，他的直径 再乘以一个三点一四，算出来他的周长，再除以个三百六，算出来每一度的长度，再乘以我们的偏转角度四十五。最后得出来的是偏摆的弧 长哈，兄弟们，那么知道偏摆弧长了以后怎么样去操作呢？首先我们要找一个这个管子的中心点啊，从这个中心点这个位置往上去量一个你算出来的弧长啊，打个比方说，在这 说啥？你需要将弯头这一侧的这一个点，这两个是同一个点，都是中心点啊，往上进行偏摆，偏摆到这个地方，那么现在这就是一个四十五度啊，这个四十五度就是你的偏摆度数 三十度，把它就换成三十，四十就换四十，五十就换五十，算出来都是你的偏败。胡长好，有想学习广耳功的主页有我的联系方式。好，感谢大家。
1527吕志刚
08:35查看AI文稿AI文稿从正北往这边扭，扭到底下这条线下面这条线对上了， ok， 二十八，最近呢有好多老铁呢，私信我问我，这个单线图， 他这个角度偏摆的角度怎么计算？就像这种图纸，他是一个往向西方向向北偏板，他偏摆了多少度？这个位置，我想预制这个弯头，我想预制到这个管上，而且这个管呢，他是一个固定管，或者是他是有角度的， 他不能来回转，我怎么能预知的正正好好呢？哎，我这上面能对上，今天给大家来简单的讲一下。 首先呢，咱们在现场呢看见的单线图是不是这个样子的啊？在这里呢，只能给大家讲一些简单的啊，最简单的男的你学不会，你看不懂？首先来分析一下，咱们左上角是北 的情况下，这个单线图这个阴影是不是这个管子从下向上以后又向北往东偏白对不对？向北走了一个一米零四十八对吧？ 又向东走了一个五百六十七，老铁是不是看不懂啊？看不懂咋回事吧？好，我再给你讲一下，从平面图的角度去看 平面图的角度，咱们第一条线段是不是向北方向？他是一是，是不是一个正北方向？好，咱分析从这个方向向正北方向， 平面图是什么？能听懂吗？平面图就是俯视图，从上往下看的啊，一定要理解，他是从这点向正北方向，从这点向正北方向，正北方向走了一个四百零八， 四百零八以后，向正东方向偏摆了一个五百六十一，从这点向这点五百六十一，他们两个之间就是管断的长度啊， 咱们现在能看见的是什么？这条管线是不是这么斜着的？他是不是上北下南，左西右东，对吧？他这个管线现在的形式就是东北西南方向，对不对？斜着的他不是正南正北，如果说他出现正南正北的话，他不会出现阴影，对不对？ 再看一下这个平面图的单线图表示方法，咱们从这个轴测图上面已经分析出来，他这个管子是向下的，这个管子是向下的啊，他就一个 u 型弯，那这个弯头就是口朝下，这个弯头也是口朝下，之前咱们讲过口 之前咱们讲过中心线进圈就是弯头朝下啊，进中心线出圈就是弯头朝上。还是不懂再给你画画，懂为止。这种情况， 这种情况就是弯头朝向啊，也就是说弯头的口背对着你，这种情况就是弯头朝上，也就是口朝着，你还是不懂。 这种情况就是弯头朝下，这种情况就是弯头朝上啊，也就是说弯头朝下是这个，弯头朝上 是这个，明白了吧？明白了，点个双击啊，别白学，不给动力，我都不发作品了。重点的来了啊，仔细听，咱们再来分析一下他这个弯头向东摆了多少度 啊？咱们想预制的时候，这个弯头假设说这根管是死管，咱们知道了，他是冲正北啊，正北面北，淮南左西右东。这句话我说的啊，我说的，自己去理解他这个口是不是朝正北， 但是咱这个管子是不是往东偏摆了？往东偏摆了，那偏摆了多少度？怎么去解决？ 来再领大家看一下啊。首先呢，他是由由这一点向北走了一个一米零四十八，咱们从这点 开始向北走，一个一米零四十八啊，换一条线，他走了一个一米零四十八，再向正东方向 正东方向走了一个五百六十一，对不对？他就是这一点，就是弯头的终点，这一点就是弯头的终点。好，咱们来计算他用三角函数，简单的三角函数啊，用负一反三角函数，用对边处以鳞边 五六一除以一零四八括号等于计算一下。咱们用他念的负一除以对边除以林边，五六一除以幺零四八， 等于二十八点一度，那也就是说这个角是二十八度。二十八度，我们知道了，他是二十八度，用一个简单的公式，用外径啊，外径也可以写成 fine 乘以派乘以。哎呀，不是乘以了啊，写错了，是除以三六零括号乘以二十八度， 换算出来呢，咱们知道了啊，这个外径我设了一个幺幺四，那就是用幺幺四乘以三点一四除以三百六，括号乘以二十八度。什么意思呢？给大家讲一下。外径乘以 三点一四，等于这个圆管外径的周长除以三百六等于外径周长每一度的毫米数，再乘以二十八等于二十八度，是需要多少毫米？ 就所说的这个壶长，从这个壶到这个壶，他的长度是多长？计算一下， 等于二十七毫米，也就是说这个弧度的周长他是二十七毫米。 好，咱们来知道了，这个二十七毫米，在这个圆管上用盘尺或者软尺两取他正北方向啊，正北方向两取一个点，就所说的正北， 正北方向，如果你不会，你拉一根线啊，取这个正北方向，正北方向画一点，画一条线， 画一条线，正北方向往东方向偏摆了二十七毫米，从这个位置向这面偏摆二十七毫米啊，我给大家画这个意思。 好，这个二十七毫米，咱们是不是已经知道了这条线是北啊？这边是二十七毫米，实际那个数字是不知道了，知道了以后弯头，把这个弯头口朝向，口朝上打水平， 把这个弯头口朝上打水平，打水平，用水平时在这个立面 打垂直向里，向里反一个点，这个点是直径的一半啊，圆管直径的一半，画出这个点以后干嘛呀？对口啊， 对口的时候怎么对正北，看见没？正北方向向这面扭，扭到这个二十七毫米就是二十八度，就这么简单啊，也就是这个意思，从正北，这是正北吗？对不对？ 扭到他正好那个位置，就是拧到这条线啊。从正北往这边扭，扭到底下这条线下面这条线对上了。 ok， 二十八，二十八度，做出来了，非常简单啊。感谢老 老铁的观看，学懂的老铁点个免费的小红心支持，支持小梦，给小梦一些动力，小梦发更多的作品记得关注再走哦！
2144孟工（吉林省）智能制造
02:32查看AI文稿AI文稿咱们在线上施工的时候，有可能会遇到什么一个特殊偏摆对吧？咱们说这个偏摆多少多少度达标三十四度是吧？咱们三十四度应该怎样去计算？今天呢，给大家说一下啊，就是像咱们假设就是这个，这个管子 往上偏摆三十四度，应该怎样去计算是吧？呃，给大家说一下啊。首先呢，咱们是把那个先打垂直是不是这个也是垂直啊，这样是垂直的情况下好，咱们呢就是在这个地方画印这边 啊，在任意地方都行啊，任意地方 好，这就是正对着是吧？咱们呢在往上偏摆三十四度。咱们首先咱要知道他的一个轴直径是多少啊？这是 d 一百五的管子，这是定一百五的对吧？他的这个管子呢是外径是幺六八，所以说咱们用幺六八乘以三点一四啊，就是他的周长对吧？啊，得出来周长以后，这是一周等于三百六十度，所以说咱们除以三百六， 二七八七除以三百六，就等于一度的弧长对不对？咱们知道一度的弧长了，咱们要求的是多少？是三十四四度的弧长对吧？偏满三十四度，那咱们那个结果再乘以三十四啊，就行了，就是这个要偏满的弧长 直径呢？是幺六八，幺六八乘以三点一四啊，他是派再乘以，嗯，这个是周长是吧？他再除以三百六，三百六十度啊，等于 一度的弧长再乘以啊，咱们对应的度数三四是吧？等于五十，约等于五十。 因为啥？因为咱们那个管道呢？呃，管子是往上抬高是不是往上抬高这边是会往这边转对吧啊，所以说咱们要从这个这个点往这边返五十，或者是这个点往这边返五十 来，再往上一点点。好 啊，这个咱们把这个点找到了。最后咱们对的时候，只要这个点和管弯头，这个点 和这个管子这个点他俩正对着，这就是一个偏摆三十四度，管劲越大越准确。好，今天咱们就分享分享到这里啊。
02:23查看AI文稿AI文稿这个咱们今天呢就是干的是这个，这个偏摆五十五度。首先呢咱们还原找证啊，这是找证以后再把这返完，也找审片，现在审片以后呢， 这任意一个地方啊，画上一个点，两个对对点 k 一百零五完事。等你往我这来点啊， 一百点五在这个位置吧， 咱们通过计算的就是他的弧长，是不是因为咱们要偏白五十五度啊，所以说咱们 要计算出来五十五度的后长是多少，经过那个直径乘以三点一四啊，再除以这个三百六十度，就是一度的后长，一度的后长以后呢，再乘以相应的咱五十五度啊，就是这个一百零五啊，一百零五。 咱们呢现在就是算是这个点了和这个点了，咱们呢用这个转他啊，转这个三头往往右转也行啊。然后呢咱们转这个， 这个变硬啊，变硬，然后往那个往左转也是可以的，只要是这个点对上这个点啊，这个呢就就是那个 呃这个五十五度就现在完成了， 再往上放一点， 往上抬点啊，这是这两个这个这这个点是白色的啊，没拿黑色的胶笔可能不太清楚 啊，他俩只要对上以后啊，挡挡下光就能看见了是吧，他俩正对上，以后这样点焊，不管他怎么偏，他这个都是偏白五十五度啊，偏白五十五度。
01:09查看AI文稿AI文稿四十五度弯头，对，直观在我们日常工作当中经常容易出现，看到图纸上有一个偏白二十度，偏白三十度这样一个度数，那该如何能求出来找到他偏白的那度数呢？我们正常要写 测量直管的直径，比如说这个直径是幺零八的，然后我们知道了以后，然后我们就用幺零八的直径乘以三点一四，然后这样求出来这个幺零八的管子的一周的长度，求这一周的长度了以后，要除以三百六十度可以求到一度的度数。 比如说咱们这个土场设计是偏偏二十度，知道了一度的度数来乘以咱们要的二十度，然后就得求得出咱们二十度的弧长，然后咱们就直接圈这个中心线上，然后找到十八点八度就可以了。 然后我们标上记号，让这个四十度五度的温度的中心键向右，找到十八点八度的这个位置，然后就等于了这个弯头四十五度的弯头向右偏白了二十度就可以了。
944南阳管工培训
02:03查看AI文稿AI文稿老铁们，你们好啊，咱们今天看一下阴影图中他的一个偏摆，是偏摆多少度呢？是如何看他的偏摆呢？咱们看啊，管子由这档设备口上来，上来之后接一个弯头。 弯头，你看哈，是由北向西发生了一个平摆，也就是由北，然后这边是北向西发生了一个平摆，之后呢？弯头向下，弯头向下，然后你看哈，他偏摆了多少度呢？他往 就是说哈，用后者除以前者，也就是用幺九七七除以一个六八六三，就是他偏摆的一个角度，也就是摊成摊对边除以零边，也就是你看啊，这不是这个偏摆角度在这吗？用 幺九七七除以六八六三之后就是十六点零六度。十六度，那这个十六度是多少？咱们看一下这一个啊，直径乘以三点一四，乘以他的一个刚才算出来的偏白角度，十六度除以一个三百六，就是他的一个弧长。什么意思呢？ 咱们刚才已经知道了这个管子哈，你看哈，他由北向西旋转了十六度，那这十六度是多少呢？ 是不是也就是说啊，算出来的这个弧长啊？你看假如说这就那个弯头吧，由北， 这是西，这是北，是不是这是西，由北向西偏偏买了十六， 也就是这一块就是胡茬，就是往这拧了多少，这一块就是胡茬， 你看他从这拧到这停了，从这拧到这停了，就是胡茬，这就是阴影的片板哈，想学习管控的可以加我主页的联系方式，这边呢是一个实体培训，谢谢大家。
01:12查看AI文稿AI文稿好，兄弟们好，咱们今天看一下，你像这个直管对四十五度弯头，假设说他出现一个偏摆，偏摆多少度呢？偏摆个二十度，偏摆个三十度，也就说咱们常用的那些阴影，他发生了一个偏摆，是不是 他朝这个方向，但他偏满二十度，该如何计算呢？咱们只需要找到中心线，找到中心点啊，然后呢进行一个偏满二十度，那这一段的距离就是偏满二十度的距离，该如何去计算呢？咱们只需要哈用直径 乘以一个三点一四，然后再乘以一个 你要偏摆的角度，假如说咱们要偏摆一个二十度，是不是之后呢？除以一个三百六 得出来的数值，假设说是一百，就是这一块来看，这就是这一块， 这一段距离就是一百，他的偏摆的一个弧长。好想学拐弯功的，现在可以联系我了，这边是一个实体培训，谢谢大家。
411管工培训教学郭老师
01:50查看AI文稿AI文稿兄弟们好，咱们看一下，你看这个三通啊，他朝东南方向向上偏摆了一个角度，这个角度是多少呢？你看啊，这个弯头是四十五度，那他向上偏摆了一个四十五度， 那快速的偏摆方法，你只需要把它，你看啊，让他倾斜到这里有一个四十五度，一个水平尺，咱们把它倾斜到一个四十五度啊，就可以了。但是如果说他偏摆一个三十度，或者说一个六十度，该如何计算呢？ 咱们看哈，首先要让这个口先朝一个东南方向，你看哈，咱们先用水平尺把它打水平，之后呢 在这个管子上面找一个中心点，在他这上面找一个中心点，该如何去找呢？你来看啊，咱们用水平尺贴住这个管壁，你看贴住这个管壁之后，你看啊，他这个水平尺距离这个管子最近的一个地方，咱们给他 画一条中心线就可以了。然后呢这里呢也是啊，找到这个水平尺，你看最近的一个地方，咱们给他画一条中心线啊，咱们只需要量出管子的一个直径 啊，通根管子的中心，找到之后，咱们只需要用哎直径，这就是这个管子的一个直径， 乘以一个三点一四，再乘以一个六十，然后除以一个三百六， 得出来的就是需要转动的一个弧长，就是由这个管子啊，用卷尺量量出来那个数值，假如说是到这吧，啊，算出来这么长，然后呢进行一个偏本 呀，这个时候他就是一个偏白的六十度了。好，有想学习管工的可以加我主页联系方式，这边呢是一个实体培训，有想法的现在可以联系我了，谢谢大家。
1797奕博管工培训马工
02:08查看AI文稿AI文稿大家好啊，咱们今天看一下，你看这套图纸的一个阴影啊，这是一个单阴影，他的一个方向呢，是上来之后先往南，之后再往东。你看啊，他这里的一个阴影是发生了一个偏摆，那他是偏摆了多少呢？咱们看一下啊， 假如说他由南往东偏摆了一个二八六幺，是不是？假如说这一块就是一个二八六幺，然后你去跟他相连 之后呢？你看啊，这个角度就是他偏摆的一个角度，你看主管线上来，先往南，再往东，先往南，再往东，那他偏摆了多少度呢？咱们看，你看我偏摆这么一点 也是偏摆，偏摆这一些也是偏摆，偏摆这一些呢也是偏摆。是不是这个时候呢，就得需要计算，只需要用到一个小公式啊，也就是一个三角函数，用后者除以一个前者。咱们看用 t a n 二八六一除以二八六一 之后呢，就是一个四十五度偏摆一个四十五度。咱们在以后看图纸的过程中哈，如果说是阴影两个数值相等的情况下，那他就是偏摆一个四十五度。好，那四十五度 是他的一个偏摆角度。但是呢，咱们要知道，由这往这是偏摆了多少，也就这个管子他转了多少呢？也就是这一块就是他的一个弧长，是他一个弧长，这个时候呢，就得用嗯，直径，假如说这个管子是不是，呃，是一个幺零八的， 用直径幺零八乘以一个三点一四乘以一个先摆角度，刚才咱们得出来的一个四十五度除以除以一个三百六二点三九， 也就是由这一块到这一块的一个长度值为四十二点三九，这就一个阴影的一个偏白角度与弧长的一个计算。想学习管工的啊，可以加我主页的一个联系方式，谢谢大家啊。
626奕博管工培训马工
