侧扫声纳详细教程
粉丝1.6万获赞1.8万
相关视频
13:04查看AI文稿AI文稿你们的头像 好，可以可以，可以，保持这个速度，保持这个速度是吧？啊啊啊， 两千转，这个速度在五节左右啊啊，保持这个速度啊。你探头在工作的时候，如果说你画面是这么的平滑的话，那证明说探头安装没问题了，嗯，然后这时候你才能开始去看到东西。嗯， 然后我们现在看一下这个两层要怎么调。我们两层我们先开给他开大一点，先看一下，看他到底现在能扫到多少。三十米，三十米也是可以扫 这个山泉水。 站起来啊，徐总站起来看看，看得到，你可以看前面，前面有个石头 卡住了，有看到石头左边有石头堆，你看像这个，我们地本来是很平滑的，都是沙地，沙地、水泥地，那他有个石头的话，就在我们左边这里有个石头堆，然后，哎，那他他左边为什么不是左边呢？ 就左边有石头，就这边，左边这边也石头是吧？就这石头，你看我们经过的就是他， 然后像字，对，就可以标记，然后这个画面的话，良辰我们现在是开这么大，但是实际哈越往后越黑，所以说我觉得我们这画面最合适开在差不多是三十左右， 因为这旁边很黑嘛，他的效果不是很好，这样还影响你这个物体的大小，如果你给他开到三十左右，这整个画面看起来就是这个良辰是比较合适的。 标记，做几个标记，等一下回来的时候，石头嘛，这些都是石头。做几个标记，然后等下，等下那个航线，看下怎么实际他怎么回来标记。我们选石头， 然后微调，微调到这个石头按这个点，他这个点标下来，按好，这个是五号点， 你可以手写，但是不能总文，只能说你记录一下，但是用数字代表就可以了。 然后我们穿完之后清楚我们要回到原始的画面，那正常我们的这个河道或者啥基本上就是很平滑的。嗯，然后只要有一点点阴影的话，你就要注意了，这这个是不是 这些是石头啊？你看他后面有黑色的，证明他还是有点高度的，那这样这样子就是有有这个盲区，证明说这个高度凸起来之后我们照不过这一面。嗯， 然后这个是我们标的石头吧，船长我们可以去看一下毛毛比较小，这个石头就很大，看一下那个船毛，船毛的话跟船毛大概是一米一米左， 呃，差不多一米左右，一百个，一百斤的话一米左右，应该差不多一米多，一米多，是吧？一百斤的，那可以，那网要加速啊？就就就这样慢慢扫，就慢慢扫。对，我们慢慢看。 对，然后这个石头堆这边有个石头堆，这个马上就体现出来了啊，包括我们船底下这边也有，这边的话这个是我们二十米的位置，应该就是这个，这个大石头堆再往下有一些小碎石。啊啊啊，对，然后对，这这是石头堆， 就是上下是多少米啊？是顶部跟底部这样子，这个不用管这个，这个没有，这个没有固定的，你只需要这个画面他是平滑的，像如果他开快起来一会快到的时候我们再开稍微快一点，他就会断层，那样子就是你画面没办法，就是 看的没办法，很清楚对比度的话适当的看下，这样的话他颜色更深一点，这样会更亮一点，看看更清楚一点， 然后这个我们可以把这个距离线开起来二十米的位置。 那刚才你那个这个这个那个那个叫什么？呃。航向的那个是导航，不是导航，是那个那个标志，他的那个那个扫描的那个距离那个是在那里标的 标志扫描。就说我们扫描最最适当的那个那个位置吗？呃。两层吗？啊？两层就是调两 成啊。就两层是吧？对，两层，比如说我们现在开到五十，他也能扫到五十。嗯，但是说五十这边黑了吗？对对对，这里开始看不太清楚了。啊。啊？因为左边效果会差一点。为什么呢？因为左边有个挂机， 左边的效果会明显比右边差一点，左边有个挂机会遮挡一点，再加上他打的水花会有一点点影响。所以说像这个画面其实我们开到如果说以这个画面来看的话，我们只能开到二十五左右啊，就是大概在这样子，大概就是说 这样子整个画面看起来就比较流畅，二十五米，二十五或者三十都可以。要吐了， 我要去找一下那个毛。嗯，毛能看到的话，基本上这个实操的话啥都能解决了。是的，没有，那天我去湖北，我在湖北的时候也看到了，但是那个人很专业。嗯，一眼他知道那有个毛一吵过去，他一眼就能看得出来， 就是那个队长很专业，非常专业，他能看得出来，我们看不出来这个画面上，而且在这种画面哦，任何一些稍微有点不对劲的，你都可以就去稍微放大去看一下，因为正常像这些都是属于怀疑对象。哦，就是像 像这个东西也是属于怀疑对象，因为本身是非常平滑的，那如果说他有些东西他掉下去被水泥覆盖了，他剩一点点出来，他可能就是会看的，没那么表现的没那么明显。但是这个有一 点点，这个也算是可以，就是说关注的地方这个是不是这个效果？是不是跟那个三 d 的？呃，那个三合一的是不是会好的很多？是不是会好？因为那天我去的时候下面就有那个拍过去给那个沙子啊， 看一下能不能看得到 他，你看到没有？这个是一些痕迹，就是那个毛在抓地的时候，毛要要要固定的时候他会抓地，所以说这个是一个稍微这一块小块区，是个毛区， 然后这些是一个毛痕，然后这个的话有可能就是毛，这这一个，哦，没有，不是这个不是，这个不是你判断物品你还要看这个这个刻度，就是说他这么 长的话，他这么长的话，这个毛的话可能就是像这种特别小的，因为你想象这里到这里会斜斜，对吧？大概比例一下，就是说这个毛他不会特别大 一点点水是像这一块地方就是毛勾的那种，就勾了勾了啊，然后他这里有一个凸起物，很有可能就是像这样一个就是毛，他非常小，他非常小，但是他这种很可能被覆盖，会会会会有被覆盖一些，像这种就是这个这个稍微放大一点看起来， 好的， 你说的毛是什么？下面有一个一个一个全都是毛，那个那个那个海草吗？毛猫毛，那个是船毛捉鱼了吗？ 不是着急，是毛船毛就是固定这个船的毛啊，要像你们刚才走下来沙滩啊。还有一个就是说我们现在这个良辰放的比较大，实际上我们必须要，如果说在一个小河道啊，我们可以放，就是说把这个画面放大一点， 就是放大一点的话，你去比如说我们现在是五米吗？五米录一下像，录一下像，比如说这个刻度，这个是十米，这个是十五，就这个之间是五米，那比如说我们的目标物体他长一米，那可能就是这这个的一米 也就五分之一吧，那可他可能大概就是这么到从这里到这里这样子的话，我们去判断物体的时候，像这个的话也是那种啊，记录下来 我们离那个船近一点，看能不能拉船。呃，然后看到，看到他那根绳子， 这个不是有个毛在这里吗？这里倒那个堆东西，对，这个他固定在床，这里有个毛，我们放大一点，然后离他近一点。就是要减速吗？呃，不用，就这样匀速开，就就这样， 尽量船在我们的左边会好一点。没事没事，那边还有船吗？ 看到没？这，这是他那个绳子啊，那个一小段绳子，放大看一下， 绳子啊，绳子他那个勾，那个勾住，然后这个绳子，然后让我们看一下，反过去，哦，按错了，等一下，哦，好像错过了， 错过了这边，但是我们刚扫过了他，他这种就是那个毛抓的那个地沟痕， 他在水下就是很平滑，任何一些凸起物，像这种亮物啊，嗯，都有可能是我们目标物体， 因为像这个的话他就是一个一段绳子，就是一段绳子。然后如果说你比如说在在现场做测试的时候，比如他假人可能就放在了旁边，那也就五米十米的，我们量层开大一点，画面开大一点，这样看起来的话会更清楚一点。 这边冷不冷啊？ 这些的话就是都是那些毛，闭上这印记， 现在画在右边看一下，右边本来是平滑的，嗯， 毛其实，但是他勾住就剩一点点而已，他勾在地下其实就剩一点点，把这个后面用一个简短的录一下，后面这个长长的就录这个后面，因为他看那个后面不好导出来， 录个一分钟左右吧，再回去再开一段。再开一段还是再开一段？再开一段啊？对， 我本来想叫你们啊，又麻烦把那几个人送到送到岛上去，你送我们装备那么多东西怎么弄？他们几个人 真的有啊？潜在，潜在啊，让你兄弟说一下啊， 你那么多兄弟分点钱给你那些大哥，我，我挣点，我刚才那那一双就是叫我，我既然干了，妈的，妈气的不方便了， 这个就不要录了，这个这个坐船船效果不行，要等他那个船到云路上面看到有东西。

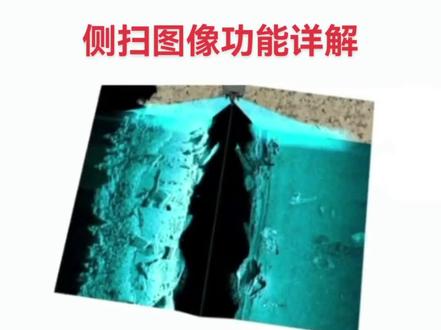

00:31查看AI文稿AI文稿生，那要观测的不是船的正下方，测扫探头发出的超声波先是垂直到船的下方，遇到水底之后开始水平往船的左右两个方向水平扫描。所以我们看到的测扫图像会分成左右两边 动图中间的一条竖线代表了船的轨迹，竖线两侧的黑色区域代表了船和水底之间的水体。黑色与蓝色的边界就是船下方的水底。同时往左右两侧延伸的这些蓝色区域就是船左右两侧一定范围内水底的结构。
392鼎洋船舶通讯导航电子
20:02
01:59

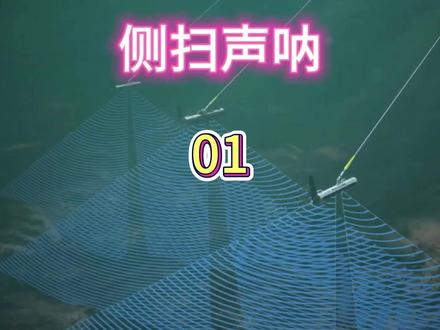

04:35查看AI文稿AI文稿各位朋友们大家好，本期视频咱们说说测扫声啊！测扫声纳是具有提供海床二维影像的水下扫测一切。测扫声纳有单波竖形、多波竖形、合成孔径形。扫测工作方式有脱液式、机械旋转式、机械摆动式、电子扫描式。测扫声纳具备高分辨率、 高效率、操作简单、价格低等优势特点，可对海床扩大范围区域的扫测调查。在海洋地形地貌勘察测绘海底是有管线裸路和悬空扫测、海床障碍物搜寻、港口码头施工扫测、寻找失踪船只等水下目标考古调查等行业应用领域 扮演着极为关键的角色。测扫声纳系统主要有以下几个部分组成，声纳单元、通讯电缆、声纳主机控制单元、 gps 定位系统。常规型唾液式测扫声通过具有一定运动规， 记得托余两侧的声纳发射单元持续的向各自一侧发射声波脉冲信号，然后每一侧的接收单元持续的接收各自一侧反射回来的声波信号。系统通过分析反射信号的时间、强度和其他特征，生成水下目标的图像和信息。 常规型脱液式侧槽声蜡通常脱于船后，当其工作时，由脱于两侧的发射单元向海底发射扇形声波。 声波经海床反射的回拨由退两侧的接收器接收，并通过电缆传至记录器。回拨经记录器处理后再和定位资料结合即可得到探测范围的海床影像。由于海床地形起伏不定，且有不同的抵制， 使得回拨有不同的散射能量。测扫声纳系统一回旋的声波强弱透过记录器处理成深浅浓淡的灰浆。二维图像回拨越强，测扫声纳图像上的颜色越浓，回拨 较弱，测扫声纳图像上的颜色则较较淡。测扫声纳的量程是邪具概念，量程主要由工作频率决定，频率越低，量程越大。水的透明度、温度、盐度、压力等会对生活传播产生影响，从而影响量程。 不同类型的水下目标具有不同的反射特性，也会影响声纳对其的探测距离。具备高功率和低频率的测噪声啊，通常具有较大的量程，但分辨率会有一定的下降。测噪声纳分辨率是分辨目标大小能力的一个指标。测噪声钠分辨率分沿行迹和垂直行迹两个方向， 这两者的分辨率在一定程度上是相互关联的。测扫声呐工作频率对分辨率有显著影响。高频率的声波通常具有更高的分辨率，能够提供更清晰的图像，能检测到小目标物体。但高频率声波在水中传播的距离效 相对较短，从而影响扫测量程。测扫声纳传感器搭载在船舶、潜艇，托于 lvov 等载体上，载体的航速直接影响着单波数型测扫声纳数据采集的密度，较高的航速导致相邻脉冲之间的距离增加， 从而导致沿行记分辨率降低。发射声波的波数角度对沿行记方向和垂直航向分辨率都有影响，较小的波数角度通常能提供更好的分辨率，但会导致扫测量程减小。水的深度、温度、盐度、压力等 对声波传播和分辨率有着重要影响。在不同的水声传播条件下，声波的传播速度和方向可能会发生变化，从而影响侧扫声纳分辨率。随着科技的日新月异，侧扫声纳系统也在不断的更新升级换代。双屏可同步操作的单播数型侧扫声纳系统具有 w 模式和车孔模式，以及具有先进的变量带宽遥测技术。 c w 模式通常采用稳定的频率输出，这有助于保持较高频率的稳定性。声纳系统持续发送连续的脉冲信号，而不是以间隔发送脉冲信号。这种连续发射的特性使得 c w 模式在某些应用中具有独特的优势， 从来提高垂直行迹分辨率。 charp 模式在成像方面通常表现出色。 charp 模式的特征之一是声波的频率会随时间变化。 chap 信号是宽带信号，其频率范围覆盖了一定的频繁。这种宽带性质使得 chap 模式在处理回拨信号时能够提供更高的分辨率和更好的目标分辨能力。 由于车谱信号的频率变化特性，声纳系统可以利用这种变化来实现对水下目标的距离分别。通过分析返回信号的频率信息，系统可以确定目标的距离 并生成相应的图像，变成带宽遥测技术试纸声纳系统不仅具有可调整的信号频率范围，还能通过遥测技术将与系统性能相关的数据传输到远程位置。这样的设计可以使声纳系统更加灵活，以适应不同的任务和环境， 同时提供实时监测和远程控制的能力，从而提高系统的性能。感谢观看！
113Dawning 光

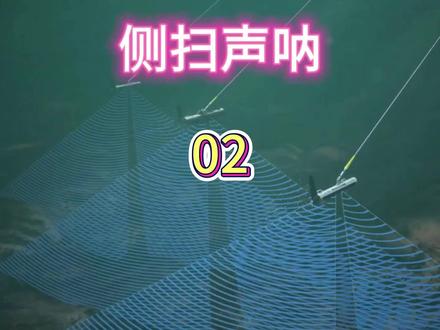

03:55查看AI文稿AI文稿多波数型测噪声浪，其工作原理基于多波数技术，他通过同时使用多个声波波数，以一次性获取多个方向的信息。通过整合多个方向的波数信息，系统生成高分辨率、全方位的图像。生成的图像提供了目标的多个角度视图， 有助于更全面了解水下环境和目标的几何特征。由于同时采集多个方向的信息，躲拨树形侧扫声那具有更大的覆盖范围， 提高了勘测和搜索效率。全向型扫描声纳，俗称二维声纳，将声纳固定安放在合适的位置，在不同的方向上发射。脉冲声波通过旋转单个发射器的方向或通过系统中各个方向的多个发射器来实现全方向的扫描。 同时，系统接收从不同方向反射回来的声波信号。系统将多个方向的声波信号整合在一起，形成以声纳为圆心一定 范围的海床二维图角较为清晰地反映水下目标和海底地貌。合成孔径型测扫声纳是一种高分便利水下声纳系统，简称三思。近年来，随着科学技术的进步， 合成孔径型测槽声纳系统的硬件不断变得更加小型化、轻量化和集成化，合成孔径型测槽声纳越来越多的应用在民用领域。再说合成孔径型测槽声纳之前，我们先了解一下声纳孔径的概念。 声纳的孔径通常是指接收器的尺寸。声纳系统的目的是接收从目标或其他人反射回来的声波。在声纳技术中，声纳孔径的大小对系统的性能有着重要影响， 较大的声纳孔径通常能够接受更多的声波能量，提高系统的性造比和灵敏度，但在一定程度上牺牲了分辨率。而较小的声纳孔径可以提供更高的空间分辨率，但对弱信号的探测 测可能不够敏感。我们了解完声纳孔径后，是不是也想着测扫声纳要同时拥有小孔径的分辨率和大孔径的灵敏度？三四就同时拥有这两种属性，三四就与小孔径积振运动形成等效的大孔径，通过合成的大孔径波数形成过程实现高分辨率成效。 传统的测扫声浪通常在一个顺时的顺时机线上工作，从而限制了分辨率和灵敏度。三次通过托鱼、哎呦喂等航行器移动合成一个相对较长时间的虚拟机械，移动过程中同时收集大量数据。三次在收集数据时采用向位编码技术， 声波脉冲被以不同的向位进行编码，然后在接收时通过解码得到反射信号。通过整合来自不同位置的多个脉冲的信息，系统能够形成高分便利的扫厕图像。这种整合可以消除传统厕所声纳中由于机线长 有限而引起的分辨率不足。 cs 系统会对数据进行运动补偿，确保最终图像的准确性和清晰度。 cs 系统能够提供远高于传统测扫声纳的分辨率，使其能够探测到更小的水下目标和更细微的地形特征。 由于长时间基建的合成， cs 系统能够在远距离上对水下环境进行高效的侦查，提供更广泛的覆盖范围。 cs 不仅提供高分辨率的扫测图像，还可以通过处理多个方向的数据，生成三维地形模型，提供更全面的水下信息。 cs 系统显著提高了水下勘测的分辨率和效率， 使其在海洋学研究、水下探险、目标探测与跟踪等领域得到广泛应用。在实际应用中，根据任务的具体要求，选择合适的测扫声浪设备。现场作业工程师根据实际情况设置合适的参数，使得扫测图像达到最 家的效果。 各位朋友们，本期视频内容叙述完毕，如有叙述不正确、不恰当的地方，还望各位朋友在评论区指正、交流，一起学习和进步，各自为祖国的海洋事业贡献一份绵薄之力。感谢观看！
02:03查看AI文稿AI文稿我们来介绍一下劳伦斯阿里的 fs 车少的一个演示。首先我们打开这个车少抽奖功能，难道现在看到的这个就是一个车少的一个画面？ 左边这个的话是目标结构，五点九米，那下面的话是选的话，这个的话是一个传感器中间的一个位置线，这边这个位置的话是左侧，这个的话是右侧先第一个右边拆单的第一个的话他是一个量层，呃，正常我们是设定成自动量层， 这个厕所成像最深的话他是达到九十一，这个是最深的一个距离，难道机器的这个传输的话是在这个十节左右？然后的话这个是频率，像这个厕所成像频率的话他是两 一个平的，一个四五，一个是八百赫兹，四五五赫兹的话他就是打的比较，呃，八百赫兹的话打的比较浅，但是清晰度会比较高，难道的话这边是一个调色板，一共是有十个调色板可以可供选择，这个可以根据成功来临， 这边有个高级功能，高级功能款的这个更多选项。如果想让这个厕所的一个话停止的话，你就按一下停止声，他这个厕所他就是传感器就停止了，然后的话打开的话他又继续工作，这边有一个距离线的话我们可以给他打开。 看完的话这边是我们设定左右扫描，传传传的左侧这个是右侧扫描，就是看传的右侧这个光标定点，定点完的话他下面的话会显示这个数字是多少， 这个可以缩小放大，放大的话你像这个位置的话，反正右边的一个八点八米的一个位置上面像这个地方，这个地方的话是有这个数字放大，这个是有东西的。 在水深三点九米，这下面是一个冬天被围冻的这个位置，这些地方的话是在船船六的七点一米位置。
74zhjq00

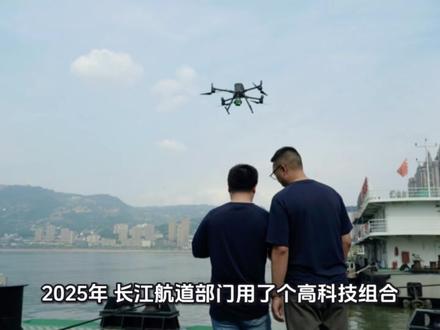

01:06查看AI文稿AI文稿各位科技迷们，你们知道吗？在重庆涪陵的长江水下，藏着一座一千两百多年历史的水下碑林白鹤梁体课。但想看清这些沉睡江底的千年文物，靠人眼可不行。 二零二五年，长江航道部门用了个高科技组合侧扫声纳，像水下 ct 一 样扫描文物细节，多薄数侧身仪精准绘制三维地形，再加上无人机激光雷达从空中辅助建模，终于建成全球首个水下提克三维模型。 这就像给文物装了数字孪生体，声呐发出的声波穿透浑浊江水，把水下情况变成清晰数据，既不用打扰文物安眠，又能让专家在电脑上细致研究， 还帮航道部门摸清了水下地形，避开暗江隐患。现在，我们既能通过数字技术欣赏千年题课，长江航运也更安全了。 声纳这双水下考古之眼，真是把文物保护和航道安全完美结合。你们觉得这项技术还能用到哪些水下探秘场景呢？评论区聊聊吧！
