pdms配管专业教程
啊，今天我们用不同的方法来创建 ptms 里面的那个标准键。 标准设备好。首先我们选择在我们打算创建标准设备的那个站点区域上 选择它。然后我们点击我们的那个创建菜单，它里面有个标准设备，我们点击它。 好，这里面我们选择我们的那个 spack， 它里面有三种形式，一个是标准设备，一种是高级的标准设备。我们选择啊，任意一种都可以。我们选择高级的高级里面，它里面在下面 是个选择。选择之后，我们在这里面单纯的选择里面就代表我们已经选中这种类型的设备。比如说第一种是啊，压力容器，容器类的，第二种是那个呃，就加上器，第三种是离心泵， 第四种是其他的一些设备类型。我们现在创建的是崩，我们选择崩，选择他之后他进入下一集选择他当是什么类型的崩，这里面只有一种选择离心崩，我们再选择他 啊，黎清风啊，他的那个中心线，我们选择他。好，下面三种类型代表是他的那个啊，入口的那个 放下啊，有啊，卧装的，有立式的啊，我们选择第一种就可以了。选择完之后，我们在下面的那个 图形里面啊那个显示框里面可以显示他的那个类型啊，那个类型，我们点开他的属性，设置他的大小，也可以显示他的那个后面那个图形来看一下 他以三个不同的仕途来显示，一种是那个啊， 前视图，一种是那个右视图，还有一种是后视图看可以看一下可能那个 好，我们再选择我们的属性，在这里面我们可以输入啊，我们的那个离心分他的那个大小，离心分大小，我们可以在 这上面看清楚对应的是哪一块。长度，我们可以锁我们长度啊，锁我们长度， 比如说基座长和宽啊，还有入口到中心线的一个距离等等。好，我们保持确诊状态就可以了。 ok， 当我们选择完之后啊，这里面已经没有选择了，我们就可以点击应用， 应用我们可以在这里面输入，我们要把它放到了位置保存，保留确诊状态就可以了。好，这样我们的一个离心崩就完成了。 好，这是第一种啊创建啊标准标准设备的一个方法。汉阳你创建完之后，你可以对他的参数进行一个修改，我们说可以选择我们的那个修改菜单里面的那个 设备指定好，这里面我们可以重新对我们的那个参数进行啊一个 修改。 好。这是第一种创建啊， ptms 里面啊设备的一个方法。我们再来说第二种，我们首先把它隐藏掉。好，你再选择我们的区域， 这时候可以点击我们的应用菜单，应用菜单下面有一个设备， 设备里面我们点击创建，创建我们的那个基本的设备类型啊，这一次我们可以选择我们的一个换热器，换热器 放下气有不同种类的放下气啊，我们有立式的啊，法兰连接的，还有其他连接的，我们现在选择是法兰连接 卧室。好，我们点击音效， 这里面他就显出显示出他的独立，独立啊，他显示两种独立，一个是肉丝图，还有一个是透视图，我们在这里面可以对他的一个长度进行一下设定， 比如说 a 啊，代表的这一段长度，可以输入啊一百五一二。 c 啊，代表是那个啊，这个管板的一个厚度，可以说十一啊，指的是 这段距离啊，六十一，或者是俏体的那个长度，十啊一百八 f 这前面的款箱的一个距离。 that's it 好。输完成色我们就可以点击 ok， 好，这时候我们的那个放下器啊就完成了，我们可以关掉。 大家好啊，你制作完成这个设备之后，我们还可以点击我们的修改，对它的属性进行一个修改。 好了啊，这次我们讲了两种不同创建 ptms 标准设备的一个方法，谢谢大家。
粉丝1.7万获赞6.7万
相关视频
05:30
20:10查看AI文稿AI文稿今天继续讲一下我们的 pdms 这个软件，呃，我们通过前面几节课已经将嗯， pdms 介绍呃以及这个操作界面都呃介绍完了。然后我们又讲了 pdms 三种，呃，三种的，呃设备建模方式，分别是大金木式建模，嗯，参数化呃，设备建模以及标准化设备建模。 然后还讲了如何通过嗯， dbs 呃导入导出这个设备模型， 嗯，同样的还有一种也是还有一种方法也是可以导入导出设备的，嗯，可以导，因为 pdms 它支持，呃，不止一种格式，嗯，它可以，呃支持 s t p 格式的文件。 tp 格式的文件呢，是咱们用一些机械类的，机械类的一个设计软件，嗯，进行一些机械零部件的建模，我们可以通过 stp 格式导入 pdms 里面。来啊，上节课没来得及讲这节课就简单的带一下吧。 呃，如何将一个 stp 格式的文件呃，导入我们的想要的一个想要的层级下面去呢？首先肯定是先选好我们的 呃， room， 比如说先选好这个设备这个 room 里面，然后在 utilities 里面 tentitis 里面有一个倒数第二个是 input， 是输入， input 输出，呃，我们的 pdms 软件不仅可以，嗯，导入， 不仅可以导入 ftp 的，也可以输出 ftp 的一个文件，但是 ftp 文件的输入或输输入或者输出，它是以快的形式来进行的，嗯，也就是说它，嗯不可以编辑，是我们选不到一个特征点， 呃，就给大家简单的讲一下吧。呃，如果我们想导入一个一个 a p p 的话，就首先点 in bot， 然后这边是 c e， 就是选择我们选择我们想要放的那个，选择我们的文件夹，嗯， 选择我们想要放入的文件夹，这边我想放到我一块块版本里面，然后这边是我们想要导入导入设备的一个地址。 呃，大家如果放在桌面上的就选桌面，放在自己地盘的选地盘，注意它是一个 s t p 格式的文件， 然后一切都准备就绪之后，直接点个 input， 然后大概等个几分钟就好了。 嗯，注意啊，这边就是 stp 格式的文件，嗯，导入到 pdms 来，呃，尽量格式不要特别大，要格式小一点的。就是说可能几兆啊，十几兆的可能好一点，一百多兆的话，导到一半的话， pdms 软件可能会闪退的。 对，它有可能会闪退。那我们再讲一下 s t p 一个格式的导出，导出的话，导出的话是，呃， m e i export 或者导出，导出的话我们建的设备都可以导出选 s t p 格式的一个文件。呃，我在这边比如说我想导这导出这个 e 幺三幺三零幺，我是 e， 我给他放到一个桌面的文件夹里面，我给他放到一个桌面的文件夹里面。放哪里呢？我之前好像创建了一个地盘，我看一下， 嗯，地盘 pdms， 我先复制一下这个名字， 那我们就放到地盘这个文件夹里面吧，然后名字我们前面名一幺三零幺， 这边我们选， ok， 然后我们这个一幺三零幺这个设备就通过 s p p 的格式导出来了。导出 s p p 格式的文件，它也是可以用其他一些知识。 s p p， 嗯，这是一些打开 s p p 文件的软件打去浏览的，比如说像 sorry the box 啊，这些都是可以的， 我们看一下 s t p 导出来是什么样？导出来它就是一个文件的形式，就是将我们这边的一幺三零幺 t s t p。 在实际工作过程当中，有些业主是需要 h t b 格式的呃文件的，所以这个也是咱们需要掌握的一项技能。那么如何导出呃导导入呢？导入的话我刚才就简单说了一下，嗯，现在咱们咱们就 我再操作一下，操作一下就是说有灯绿色，嗯，音炮的输入，输入码，我们再选择这个层级，我们选中我们刚才的放 s t p 的一个文件夹， 我们这边点一炮就就可以了啊， p b 就就就有了， 这就是我们的 scp， 就是这么简单啊。这边我把一二三零幺 e t 我就给他删掉了。 好，来言归正传，讲一下我们这节课的重点内容吧。我们前面把呃把一些基基础的该讲的已经都跟大家介绍了，这节课我们就呃言归正传，讲管道建模。 嗯， pms 这个软件最重要的模块，也是我们的管道建模，因为它是一个非常强大的配管软件， 从这个图上也可以看到啊，这个管道是非常多的呀。嗯，要想呃如何如何建好，又如何 将我们的管道整个系统能够运行起来，又想让我们的管道变得好看，嗯，这个也是一门学问啊。 我们先看一下目录，目录他讲的主要是呃管道模型的数据结构，然后数据结构层次，数据结构术语，呃管道基本部件， 这个等会咱们都介绍一下。这边还讲了管道建模，告诉我们了管道的等级分支，嗯，都能设计模块，创建管道以及管道的一些练习。 管道模型。数据结构，呃，三点，一点一，数据结构，数据结构层次，呃，还是在设计输入浏览器中，呃， word 是最高级， 然后 word 下面分 sit， sit 又分 room， room 里面，我们这边就是管道专业派，我们可以在 room 下面再建一个 paper， 呃， paper room， 然后， 然后管道是由，呃，每一个不让去组成的，管道是由一根一根不让去组成的，这边是不让吃，不让吃一，不让吃二，后面还有很多 不上去是有不同的部件组成的，这些部件我们可以包，包括我们的弯头，三通、法兰管件，嗯， 呃，以及什么像我们的 olat 就是管座，呃，等等啊，很多宝马，法兰等等都是属于我们的部件。 然后数据结构说明，通过数据设计输入数据浏览器，嗯，查看设备数据结构， 呃，设备数据结构咱们之前的课也讲过了，然后这边管道也是类似的，我们点开管道，管道，呃，我们点开管道动之后，呃，他管道，他也是有一个一个层级来组成的， 嗯，比如说我随便点开一根管子， tight， 我们选择 pad 升级， 选中了这个 pad 就是管道。然后下面的每个 branch 就是，呃，我们管道里面的子成员，子成员，然后 branch 下面又分了各个部件，有垫片，法兰， 呃，意境，嗯，等等，还有法兰一，法兰二，呃，这边都是介绍的，有阀，有弯头等等， 这些，这些都是属于我们管道里的部件。 然后咱们从这个图上可以看出，我们管道是由 branche 组成的，它每一个 branche 就是一个分支，然后 branche 和 branche 之间有连接关系，它就组成了一个管道。 我们讲一下数据结构术语，呃， word 项目在创建，这个都是老生常难了，再讲一下，就是给大家，嗯，增加一下印象嘛。 word 就是项目 在创建项目时，系统自动生成。 word 是整个项目数据，呃，最高级 fight 分区系统或者单元，也可以是整个工厂。 word 下面的第一集。 room 是专业，是同类原件的集合，呃，组成一个逻辑组，并不是空间分区。 type 是管道， pad 是管道，是由分支组成的，呃，根据情况可以生成至少两个端点或多个连接点。 brown 指分支管道的下一集，呃，由具有连接关系且按照顺序排练的部件组成， 只有两个端点可以，但可以生成多个连接点。他这个连接点就是说， 呃，咱们不让去上面。呃，如果，如果，如果说有三通或者，呃管座，就会多一个连接点， 这样就可以顺着多个连接点。它的意思就是这样，我们通过，呃，这个管，我们通过山东或者管座生成连接点，呃，可以连接另外一个 branch， 我们就可以共同组成一个管道。 component， component 是部件，呃，管道、电缆、桥架、暖通等专业的最小单位。常用管件，特殊键，仪表键，呃，桥架元件，呃，暖通元件等， 呃，根据部件流通性质，呃，确定连接点。连接点个数。 element 元素， 呃，数据库中每一个 etome， 呃，都是一个元素，呃，有对应的属性，保存详细信息。不同类型的元素属性通常不同，但有些属性是相同的。元素可以包含 元素，下可以包含多个元素。 c， e 是我们的当前元素啊，它的整体的名称叫 current element， 就是当前元素。呃，根据选择方式可以分为单个元素或多个元素的集合。 on the on 就是上一集，上一集针对 word 下面所有元素而言的都必须有。上一集就是除了 word， 呃，都是有上一集可言的。 word 下面第一集就是 sit members mamas 就是下一集，针对 word 下面所有元素而言，都是它的所有者的下一级成员。 w r t 就是设置原点定位的参考坐标系，默认是当前元素所有者的坐标原点， 然后三点一点三是管道基本部件在分支下啊，我们如何就是进行管道的创建呢？ 嗯，如何进去管道的基本部件在分支层级下 creat， 然后 compone compound 就可以到跳出我们的管件 这个操作框出来。管接的操作框，嗯，里面有很简洁啊，他有嗯 嗯，这些部件，然后我们通过可以通过创建的形式将部件按顺序的依次连接起来，组成我们需要想要的管路。我们从前台从软件里面看一下吧。 首先我们需要选中一个 branch 层级。呃，然后比如说我是想要在这个弯头后面加部件，那我就要首先选中这个弯头，然后 create 好。这个时候不行啊，我们的最上面的这个，它当然显示我们自带设备模块是什么？不行，我们要切换到管道模块，拍 book 切换到广段模块之后，我们就选 quite， quite 下面这边创建管子。呃，理论上来说，我 我们在任务下面第一个创建的是 create a pipe， 然后在 branch， 然后在 compost 这样一层一层的创建，这边的话，我们是在已有的管路基础上，如果再想继续创建的话，那就是 create the compost， 然后我 ctrl compost 之后我们这边会跳出一个操作框，操作框里面，嗯，这边有我们的这最上面的是我们的等级， 这边是我们的一些绝缘代号啊，保温啊等等，嗯，这个 forwards 和 backwards 是管件的管件的顺序流向，选创建管件的顺序，比如说我 啊，这个管子整体是，嗯，从从这个左边然后往上走的，说明我们这弯头，嗯，下一集下一个要创建的部件是在弯头的上方，而不是弯头的左方，如果是方卧子的话，就是 下一个部件就是在弯头的上面，如果是 backwards 就是立着立着我们的剑魔方向，呃，跟我们剑魔方向是相反的，那么就是就是逆方向的。在弯头的这个左边， 这边如果我们想建模的话，咱们一般正常情况大多数情况都是 four words， four words 之后呢，我们一定要选中这个 autocline， 这个是一定要选中的，如果不选中的话，我们的管子可能加的管件可能飘掉了，就是说不会到我们 想要的那个位置， 然后，然后这这边是我们的一系列的一系列的部件可选择的东西，比如说这边有，呃弯管翻通，法兰连接键，还有这个意境 管帽，嗯阀支撑，呃仪表，嗯焊接点等等等等等等 啊，比如说我们这边，呃在这弯头后面，我们比如说想建一个，通过想建一个翻通吧，再想建一个，他想创建一个分支， 我们 create 一定要，一定要，这边一定要搞一个 auto clay， 我，我给大家演示一下如果不 ota clay 会是什么情况？ bota clay， 你 create 之后，我这边比如说想创建一个六十五的吧， 那这时候我们会发现我们穿的管件找不到了，不知道去哪了，飘掉了，飘到这边来了， 而且会把我们原来的管线管线给破坏，这个就感觉很不好了， 所以说我们如果这个我们先删掉，那我删掉之后他就回归来了。如果说我们想要创建软件的一定要点这个 autocode， 这个已经讲了很多遍了，大家以后在揭膜过程当中一定要注意，然后 t 我选一个六十五的，那这个时候这时候我们的三通就会出现在我们的嗯，这个管路上了。至至于 距离，这个三通，呃，至于这个对焊弯头多少距离，多少距离，他是可以通过，咱们可以通过最下面的这几个按钮来进行操作。这边比如说是朝向，这是转多少度？嗯，这个是， 呃连连移动点，这个是，呃我们连接的一些方向，这个是比较对阀，可能用的比较多一点阀，可能我比如说我原来朝这个方向，我按按了 flip， 他可能就是反方向了。 super super 就是两个连接点之间的距离，比如我这边写 super 一百， 一百，一百的话我这边就会好，我这边我的弯头，我的弯头这端不到三通 是一百就是一百的距离了，咱们可以通过量的方式量一下看看啊。一百，如果，如果下面 下面还是有一个 distititis 按钮， distised 按钮是什么呢？ itisititis 按钮应该是中间到中间的距离，中间到中间，我比如说是三百六百吧，我就写个六百得了，我们 distance 一下六百六百，我们这样量一下是不是中心到中间的距离是六百， 那六百。也就是说如果咱们想要 中心，确定中心的距离就是选 distance， 如果想要边边，两个边的之间距离，就选中 super， 好，这个删掉了。 好，然后咱们的管道基本部件也就是这样简单的跟大家介绍了一下，这个东西还是要熟能生巧，就是一定要大家多去练习才能，嗯，才能去掌握，才能去去更深入的去了解 啊。咱们认识一下这个一些图例吧。呃，下表是管道基本原件在低分 design explore 中的图例或缩写。 这不光光是在抵达 explore 里面啊，在我们后面，在我们前台做数据库那个下面也是一样的。 呃，也是有这些独立的，比如说我们一个小圈一个 a， 就是我们类型叫 a t t a， 就是我们创建 部件那个里面，呃，就是咱们刚才演示的，亏他 component 里面他就叫 a t t a a t a， 代表什么呢？与代表什么呢？嗯，代表与。
212化工设计七七老师
08:51查看AI文稿AI文稿这堂课我们来讲一下多分支连接。好，下面呢，我们就来创建管道， tia 杠零二杠二百五杠 a 三 b 的这根管道等级是 a 三 b， 它是一根保冷管路啊， 我们看一下最后的一个啊，情况，最终完全情况是这样的啊，好，我们现在进入到 pdms 里面。 好， sample， 我给他复制一下，留着 password 也是 sample， 点击 ok， 我们进入 pdms。 好，我们现在看一下。点赞是不是在这个 app work 上啊，同时我们这个 settings to option， 我们来选择一下，选择 o， 这个，选择 o to connect。 好，现在呢，我们来看一下我们这个啊，创建这根管道的一个啊，参考的设备模型，我们选择 c 幺幺零幺 cba 里面的一幺三零幺这两个。我现在呢啊，要在我这个，嗯， c 幺零幺的 n 二口以及一幺三零幺的 s 号 s 三口之间创建一根管道啊， 好，我们现在先来把这个管道给溅一下。 create pipe ti a 杠零二杠二五零杠 a 三 b 到名字这边这个 specific 可以选择 a 三 b 啊，这边这个英雄类型 k 呢？我现在先不打钩，因为我待会教大家一下，如果在你忘记把这个保温或保冷打钩的情况下， 而且在没有插件的情况下，我们如何给管道加上保温或者保冷啊？我们点击 ok 先，然后这个 hbows 这个温度我们也先不输，这边我们输入两百五，点击 ok， 好，他就跳出了一个窗口啊，让你创建不让去啊，我们先不选。我们现在呢，先来看一下我这个管嘴的一个信息， q 杠 p 一 啊，他这个是一个二百五十管进管道尺寸二百五十的管口啊，这边呢， q 杠 p 是一个 boss 二百的一个管口啊，所以这边我们势必会加一个大小头啊，来给他进行一个管道的一个调节。好，我们现在来， 我们点击 ok high 的，选择 nozzle， 选择塔上面的 tail 也选择 nozzle， 选择换热器上面的。好，我们再 create component， 我们就开始创建广建了。这边我们选择一个正向肤色，这个音色类型我还是不打勾， 然后我在这个正向上我加上一个垫片，我加上一个付烂纸， 选择 wn 的，不再选择一个 tt， 我们就选择二百五十 的啊，好，我们现在选选好了一个三通，现在这个三通呢，不是我想要的一个形式啊，我们可以看到这个三通啊，他是从分支端进两边出啊，从 p 三点进，拼一 p 二出的，所以这边呢，我们要改一下这个三通的一个属性啊， 我们通过点击当前元素，在三通上，我们通过 modify component arrive leave 啊，这个就可以改啊， 来，我们来看一下啊，他这个三个点他也有，我们摁一下 f 八有一二三，我现在是要三点进， 一点出啊，二点出啊，我这个 arrive 我就选择 p 三，我点起 aplay 啊，他现在就已经改了，你看他这个虚线已经到三上面去了啊，然后 v 五还是二， 这个是对的啊，我 arrive 改成了 p 三 dismiss， 这就是我们这个三通的这个点的进出啊，是可以通过这个方式改的。 modify component arrive leave 啊，可以改， 然后我们再点击 connect 好把它连起来啊，他现在劈三点就跟我的头连上了，因为我的 arrive 是 p 三，然后我们啊 rotate 先九十度， 好， f 八看一下啊，有推特一百八十度啊，将他这个虚线端跑到我这边来。 好，我就先是拨一个二百五十啊，我们先不管啊，先是拨一个二百五十，然后我加上一个，嗯，大小头两百五，变两百的一个大小头偏心大小头。好，我们看到已经加 好了啊，现在呢，我选择反向肤色，当前元素在不让去上，我从尾端开始加，我选择垫片，选择 frances 法兰 w n 形式的，我在选择一个弯头 rotate 一百八十度 through next 啊，我跟他跟我的下一个我这个部件的 pr 方向跟沿着 pa 的方向啊移动啊，跟我的下一个部件的一个 pa 对齐啊，我在 选择一个 apple rotate 一百八十度啊，我看一下啊，这样呢，我就已经啊完成了创建，但是他们没有连起来啊，我们来看一下 啊，量一下。好，我们看一下啊，他现在是上了三个方向都有一个这个偏差啊啊， 再量一下，我们一定要把它量准确了， 好，他现在高度有个二十六点九九的偏差啊，然后 xy 方向都是有偏差，还没有对齐。 好，我们现在先把这个啊弯头我撕破一下，撕破零，直接跟我这个啊大小头给连上，我们再输入 next， 让他跟下一个元素对齐， 然后我们再使入 ce， 好啊，我们这个就连起来了，但我们这边线有直 直管断啊，其实我不要这个直管断啊，我们在反向肤色，四步 四步，再点击输入 ce 啊，跟元素对齐，再点击输入 ce 啊，这样的话我就是实现了我这两个啊弯头的一个直连，然后我这个大小头和我这个三通， 我这个大头和我这个三通跟这个弯头连上啊，这样我们就实现了这个啊，管路一半的一个创建啊，现在呢，我们要把这个管口也跟这个管道连起来的话，我们就来创建一个 branch， 重新创建一个 branch 来进行连接。 create a branch， 点击 ok head 是一个 tea tail 是 nozzle。 好，这样我们这个分支就建好了。我们现在反向肤色，先来加一个垫片， 再来加一个 french 发蓝，同样的，我们来加一个弯头 rotate 一百八十度 through next， 再来加一个弯头 啊，我们看一下啊，然后正向肤色我再加一个大头，因为他现在这边是两百的，这边是两百五的，我们来加一个大头 reducer， 我选择一个两百的拼音大头啊，一样。 然后我们这个，因为他这个 sunax 之后是与这个三通的中心对齐的，他偏心大小头吗？他这个啊，起点和终点他是有一个高差的啊，所以我这边在正向肤色之后啊，让我这个弯头跟这个大头对齐，点击输入 ce， 再点击四步。好，我这个管道就已经创建完成了。好，大家可以看一下。
74红柚的小池塘
14:00查看AI文稿AI文稿好，下面讲一下这个管道的平面布置图怎么样生成啊？我们来看一下，我们这有设备，我们把设备管道这，然后这个还有个结构， 对不对？然后还有一个设备管道，还有一个层管道 rackpip。 好，这个我们想出管道布置图的话，我们经常是把这些模型调进来，其他的模型不出，比方桥架什么模型，有可能你不需要。 好，我们就比较出这些模型，我们想生成这个平面布置图，我们怎么样生成？好，这个就需要我们进入到另外一个模块，叫 drop 的模块， 我们自己标准的功能啊，这是 pm 标准的功能，我们切换到 drop the 模块，选到 drop the 模块啊，选择这个红文件的这一个。好，我们选择这一个， 选择 drop 的模块。 好，这里面有提示，不管它，它是关于字体的一个提示，不用管它。好，然后我们就进入到这个 drop 的模块了，大家进入一下。 好，我们进到这个 drop 的模块之后，我们这 drop 的里面又有很多东西啊，估计，估计要好好讲。这个东西讲个七天、十天都有可能啊， 如果每天两小时讲半个月都有可能一个月啊，但是这个基本上很多公司不用啊，这个东西很多不用啊，但是我把简单的一个功能给大家介介绍一下。 大选到这个 a d p 出图， a d p 出图， a d p 啊，选到这个， a d p 出图。 好，选到这个里面的一个模块。好，选到 a、 d b 出图之后，我们首先创建 department， 我们来创建一个 department， 这也有层次啊，这 drop 也有层次了啊，我就不多说啊，我就直接往上面弄啊，好， 我们首先创建一个 department， 一个区域，就是它相当于设计模块的一个 set， 放放图纸啊，放什么东西的一个东西，好，比如说我叫 test 啊， e d u e d u 杠 零一吧，第一 p t 啊，一一丢，第一 p t。 好，这名字，然后这里面 创建阿一 gi， 阿一 gi 就是他的层次，相当于设计模块的字母区域。好，区域，区域，我就啊，不给名字啊，就这样往下创建啊，直接往下创建区域 区域我没有给名字啊， department 的区域，然后下面就这里要选择图纸类型，我们选择 general adp， 一般的 adp 点， ok general adp， 好，我们要创建 depart moment 啊，创建 depart moment 之后啊， 好，我们选择 general adp 点 ok， 然后这个图纸图纸的名称，嗯，不给吧，图纸，好， 不给都都为空啊，这里面名字你都可以给啊，你都可以给，然后这里选择图框，我们选择 a 零的吧，选择 a 零的一个图框 adp 的一个状，选择 a a 零的一个图框下面其他的我就不给了，其他的我也不给了，好，然后里面选择一个 upline upper nine， 然后，然后选择 a d p sheet 啊，哦，选择这个 sheet 啊，然后这个名字我暂时也不给啊 啊，我，我也不给啊，我都没给名字啊，这里面都没给名字啊，好，然后这里面继续选 a 零的啊， 好，这个，这个系的就是图，图，里面就创图框啊，图啊，什么样的一样式，这里面我们我们来创建一个，呃， a d p were you 就是视视图范围创建 个视图好，到了 a d p reu a d p reu， 这里面我们就选择这个 g a 图纸啊，管道布置图啊，管道频频布置图的一个样式，管道频频布置图的一个样式，点， ok， 好点， ok 之后这里面就到了这个界面， 看下大家能不能到到这个界面来啊？大家能不能到这个界面来啊？我们到了这一步之后，我们就开始设置出图内容，出图范围，出图风格，好，我们这里面选择 basic， 选择这个风格，好，等会再说啊，然后， 然后我们我们先不管这个啊，我们先设置好出图范围啊，选择出图范围，下拉一下，下拉一下，下拉，点到这个 好，下拉点到这个，然后选择出图的一个范围，选择 modifi， 选择出图范围，选择 modifi， 好，好， modifi， 这个是这个地方，下拉选一下，选到这个，然后选一下 modifi 啊，这个地方要注意是这个是这种方式啊，然后选到 modifi， modifi， 我们这里就加出图内容，出图范围，我们自身想出 super 的图， 我们这这个地方就这么这么走，走到这个这个地方，点到这个地方，点一下这个地方， 好，点到这个地方，我们点点一下它，然后选到 pap， 点到这个地方在呢，首先我们点点 一下，点到这个地方，再来点一下 pad， 好，点到 pad 之后，我们写一下加入，把它加到右边，好，右边就有了，对不对？然后我们再回过头来，点到这个 set， 再来点到这个 set， 再来点到这个 set， 然后选择另外一个 paper rack pip， 然后也同样到你把它加进去，然后我们又要点到上一层，点到这个这一层，其实你，其实你可以，你可以在另外的方式向上点啊，我们 set， 我们再点到这个 set， 然后把 equipment 也加进去，把那个再点到上面，把 steer 也加进去。 好啊，这个，这个界面很奇怪啊，这个界面跟老式的 member， 呃，界面是一样的啊，好， 对的，好，我们选到这个之后，这个也没有什么保存呐，直接 dismiss 掉它就可以了。直接 dismiss 掉到的这个界面，直接 dismiss 掉 dismiss 掉之后， 然后这是出图内容，是不是出图内容？然后这里出图风格有几种出图风格，包括下面的也是出图风格，包括出图方向都是有的啊， 然后，嗯，在下面啊，在下面就是出图的一个，呃，出图的一个呃范围，我们把范围点一下啊，我们点一下 from from from journeys， 就是他把整个都包含住，把整个都包含住。好，这个就整个包含住了，对吧？ 整个都包含住的话，然后我们这里面有一个比例啊，出图比例，出图比例的话， 出图比例的话，我们点一下列列斯特，他就更接近哪个比例，这刚好放得下。这里有个这个按钮好，但是这个按钮出的一比二十五，一比五十，我想出一比二十五的底下顶到一百二十五，他这个又超出了这个范围，超出了这个 drop 的一个范围，到时出图出不了。 好，那我就把这里面的坐标改一下，坐标改一下，改成 n 方向，从四，从四米开始 到十六米，大家可以自己到那个 drop 的模块看一下坐标，然后一方向，我先不动哈，啊，我们来看一下他的视图，一个范围啊，我们可以 可以看一下 dr plus， 它就放到这里一百二十五。好，大家把这个点一下，我调整了这几个参数啊，这一个，然后再加上这个凯成恩纳，然后这两个只改了一下， 这两个值数值改了一下，对不对？然后把这个勾到这里来，选择一百二十五点那一下 upline。 好，大家操作一下。 好，这个地方有个图框的，我们这个图框是没有定义的，我们可以 modify 这个系统， modify 做吧， modify 做，然后这里面图框显得 a 零，我们看一下啊，他说这个没有设置，我们把把这个系统看能不能设置一下啊。图框 系统，我们看一下，这里面有 a 零的 upline， 他有一提示啊，他没有啊，他相关的配置文件没过来啊，那我们就先不要图框了，图框我们后期再弄啊。嗯，本来是有个图框的，然后我们到达这个界面之后，我们选 update， 我们点 upline 是没有任何信息啊，我们点 upper data， 我们这里有个 design giraffic， 就是设计模块儿的一些图形，我们点 upload， 这个图形就过来了， 对不对？这个图形就过来了，我们这个出图范围，我想，我想让他再往前面走一点，我们看一下，把这个出图范围调大点， n 的 n 值改到一米八，我们看一下啊 plus， 他就改了， 但是我们这里面还要 update 一下，我们这个也可以关掉，重新点一下 update， 把这个点赞的 update 掉，好，这个出的范围就有改变，然后这里面的标注证明这里面的标注。我们的 update 的时候，可以把管道、 设备、轴网还有其他的一些信息可以 update 出来，我们点 update， 把这几个勾选掉，然后点 update 好这里面的图，就这样可以标注好，标注好按照一定的规则，这里面规则非常复杂，然后这里设备设备没有标注啊，设备其实是一个我们 update 的之后设备里面的设备，设备其实是个 tagging， tagging， 你可以把这个 呃 equipment 的点开， equipment 点开 update 设备的位号就有了。 这个标注不是特别好啊，这个标注基本上可以标注成这样，然后里面的里面的如果你要修改他还是比较复杂的，你要顶重他，然后进行一个个修改。还有一些标注可能有叠加的地方 不太好，这一标注，这张图是比较简单啊，如果比较复杂的图会有一些叠加啊，好，这样这个位置有叠加，你可以选中它进行移动， 对，进行移动，对吧？ 这边有些标记可以进行移动，包括这个位置，你觉得不好这两个叠加起来呢？你可以换一个位置，标记 好这是这个，这是相关的信息的一个标记就说出图，然后你你可以通过这种方式把它修改好，修改好之后保存 好这张图就出完了。这张图出图的过程会非常复杂啊，到时候你要学习这种方式出图，也有些教程啊。然后出完了之后，我们可以选中这个系统，这是 p m s 出的图，我们怎么样导出来，导出来， 我们选择这个，这个叫有听的，其实有这个导出， 对，有一有一个这个 standard d x f c e 啊，我们点到它有听的题词， standard d x f c e， 然后我们选到这一个好这个地方，这个地方就是导出的路径，我看一下这个地方默认是 pdms user， 默认 pdms user， 我能不能改成 d 盘啊？我直接改成 d 盘看行不行啊？好， d r plat 默认其他都没有变，这里导出 d、 x、 f 文件，我们看一下 d 盘里面有没有这个文件啊？ 好，这个地方就导出来了，可以导出啊，导出来了， 导出的文件打开之后他就是黑白的啊，其实可以出彩色的啊，出彩色的话配置比较麻烦， 但是我是建议大家直接出成这样的话，然后可以直接修改它的一个颜色，直接在这个图层中修改它的一个颜色，比如我，我修改成啊绿 色，对吧？设备变成绿色的，然后这个管道， 管道是在第四层可以自带出一个颜色啊。这个这个不是说关键哦，这个可以进行你你要的一些图层进行分配一些颜色，这导出的，然后你如果对一些标注啊，或者是觉得不太好的话，可以进一些修改修正 好这个就是平面图，使用 a、 d p 出平面图的一个介绍。
07:01查看AI文稿AI文稿我们来讲一下坡度管的一个设置，下面呢，我们对管道 tia 杠零四杠，一百杠 a 三并的进行一个坡度的设置啊，坡度为百分之一。好，我们现在进入 pdms。 好，我们 use the name， 我们输入 simple， 点击 ok， 我们进入 pdms。 好，我们现在呢，来看一下我们这个点赞是否在拍 book 里啊，已经在了 settings choose option， 来对一个管道进行一个设置啊，选择 ooooooooooook next 勾上。好，现在呢，我们先把我们这个参考 好的设备先掉进来，我们的一幺三零二 a 和我们的 c 幺幺零幺。好，我们沸腾一下，然后我们把我们这根一百杠 tia 杠零四杠，一百杠 a 三 b 掉入到窗口里。 首先呢，我们现在先来给这根管道我们来建一个，嗯，建一个排气。好，我们反向肤色，我们选择一个 t， 管径为八十。 好，四步。哦，三百。好，我们来创建一个分支 create branch， 点击 ok head， 选择 t， 在这个三通上，我们来创建一个，嗯， 卡蓝死布五百，再来创建一个，嗯，垫片， 这样我们会看的明显一点，所以我会把直管断加的有点长啊，实际的话不会有那么长直管断的啊。然后再创建一个扎阀 rotate 九十度，再创建一个垫片。 好，再创建一个 flag。 好， connect a branch tail last member。 好，这样我们这个分支就建好了。现在呢，我们来对这根管 到进行一个坡度的一个设置。啊，啊，我们这一边如果在没有插进的情况下呢，我们就是用这个啊 modify slope 来进行坡坡度的 modify 里面的最后一个 slope。 好，我们来把它点开啊，他这边就有一个按角度的，一个安狗的一个一个输入，还有一个按照百分之的百分比的一个输入。坡度啊，我们选择这个百分之一，我们现在先选在这根主管上啊，我们现在要破这根主管， 我点击 ok， 好，他就问你了啊，哦，这个啊，我们要选择这个 modify slope 啊，我在这根不让去上，刚刚定义到这个 b 二上了啊，我建选择这个百分之一，我点击 ok， 他就会问你啊， yes for up， no 货档啊，从头到尾啊，我这边选择 no， 我要往下泼泼 no 货档，我选择 no， 他都会一直提示你的，他到这个弯头时候他又提示你了啊，我也选择 no， 好，这边我还是选择 no， 我让它一路泼下去。 no， 好， yes， 好，我们现在来看一下啊，它就是一路从这个上面泼下来的，那这边呢？它已经埋进去了，我们现在呢，来把它重新定义一下 connect branch tail， 我们选择 nozzle apple 来重新点击这个 creat components 反向肤色。我们把尾端呢淋淋好，点击 spa 连接啊，因为它已经在坡度了，你不能点 connect 啊，点击 spa 把， 把它这个连起来。这边呢，我们就选择苏 c e 啊，对齐就行了，它会在原原来的位置按坡度的，这个给你对齐，一个个点一下苏 c e 啊，这边变虚线了之后呢，你只要正向肤色，再输入 c e 一下就可以完成了啊。 我们先来抽预抽一下这个 branch 的一个单线图，有听一听，拍拍 iphone matrix， 好，我们来看一下，你看，都带这个坡度符号了啊，他的连接关系也都在啊， 好，我们来看一下，这样就主管就破好了，我们现在发现这个三通呢，是一个斜的啊，因为破完之后我们这个三通肯定会是一个斜三通。那我们怎么把分支加上去，让这个分支变成一个直的分支呢？我们现在就来把这个分 支来连接一下，好，我们选择啊， connect branch， 因为这样我们现在管道出出来肯定是费用，我们现在把它的一个 hai 的选择到这个 t 上，重新连接一下他的分支。 好，我们现在看到了一个虚线啊，那我们怎么把这个分支改直呢？就是把这个分支害的的第第三点的一个害的点呢？改成一个向上的一个直线啊，我们点击 modify brand， 取我们修改分支的一个害的属性。 他，现在你看 derek 是带角度的，我们直接把它改成往朝上的，因为我三通是改不了的，我只能改这个分支的一个朝向，让他朝上，点击 aplay。 好，现在我们还是一样输入 c e 连一下就行了。 spool， spool， 第一个 frank， 我用 spool c e， 其他我用 spool 进行一个连接啊。 connect branch， 把我的尾再连连好， last member 数最后一个元素。 好，我们现在呢把这根管道都抽一下单线图，好，这样呢，我这个，嗯，呃，分支呢就已经连好了啊， 其实看这些还是斜的，我们来看一下他这个分支的一个属性，其实他已经是已经被我改织了啊， 你看他害的是直的啊，特有也是一个直的啊，这就是我们这个分支如何改，你再看一下他的单性图， 好，他只是这边有一个两毫米的一个偏移，其实他是一个直的。 好，这就是我们的一个啊，坡度管一个分支如何修改啊？
69红柚的小池塘
03:25查看AI文稿AI文稿嗯，我现在刚刚创建这根 train 杠零一杠八十，杠 a 三 b 呢，就是我准备在这个一幺三零二 a 的 s 二口和 d 幺二零幺的 n 一口之间进行创建啊，我们可以返回一下。 嗯，创建之前我们肯定要看一下他的这个管管口的一个一个等级，还有管禁是否跟我刚刚创建的这根管道是否匹配。我们可以回到设备模块，我们点击这个啊，点击这个小箭头，把这个 alement equipment 改成 element 啊，点击它就能选不上这个管口了。我们 modify noodle specific ocean。 我们看一下啊，这个管口 ns 二口就是三百磅的八十的啊，跟我们的管道 是相辅的。这边这个 d 幺二零幺魔力 finospace 费亏损一样的啊，是 senolo， 然后三百磅的八十的啊， 这样我们就核查过了啊，我们只连接管子就可以了。现在我们在这个当前元素在 pipe tia 杠零一杠八十，杠 a 三 b 上，我们库瑞 a 坑 connect branch 或者 h branch， 先要来创建分支啊，好，创建分支，这个呢，我们都不用说，如果他也是带保温的话，他就是根据他的一个主管道啊，你设置好了之后，这边就不用设置了。 然后这边呢， attribute 也是的啊，不用设置。这边呢，有一个 high tier section 啊，他有两种方式，有 connect， 就是捕捉相， 具体对象的话有 connect。 explicit 就是指的一个精确定位啊，在空间定义一个点的话，如果你没有像连接的管口三通这种相对部件的话，你就用 explicit 的精确定位，给它定位一个圆歧视点，一个中点， 这边我们就 create a branch， 只有点击 ok 啊，他就会跳出一个 connect branch 对话框啊，如果你现在呢没有直接跳出来，我们也可以通过这个 connect branch， 这里面也可以把这个对话框调出来，给他头尾进行定义啊。这边就是先选择 hot hot or 五这个管道的 hot， 我们选择这里面呢也有很多种选择啊，它有 to nozzle to tea， to alert， to elbow， to reduce， to flange， to multiway to branch head to branch tale to first member to last member， 这就是你要到的对象。我们现在这个选择 tono 走啊，因为我的对象是管口，也可以是三通，也可以是弯头，也可以是大小头，也可以是一个另一个分支的头，另一个分支的尾， 一个第一个元素或者最后一个元素啊，这就是连接的一种啊。 connect branch， 这个 branch 的头和尾连接到的对象啊。这边 to 什么什么好，我们点击 apple lie， 我们选 nozzle， 点击一幺三零二 a 杠 s 二的上管口，我们把它连到 tail 也是孬种。 d 幺二零幺的 n 一口 好，我们可以看到它自动就带了出了一段带保温的一段管子啊，这样呢，我们这个管口就已经连好了。
35红柚的小池塘
20:50查看AI文稿AI文稿我来演示一下这个软件的安装， 嗯，跟十一点几不一样，现在这个软件安装包在呃网上都是比较方便的，能得到， 如果大家得不到的话也可以从我这边来获取，我们来装一下十二点一的， 主要的话是三个程序安装，第一个是安装帮里的 airplant， 十二点一 xp four 里面的一个软件， 一个应用程序 stat tube， 我们点一下安装， 然后他就会在后台进行运行了。 呃，相比较市面上传统的一些其他三位建模软件，我觉得 pdms 安装还是比较轻松的， 像 s p 三 d 的话，安装的话我们可能都要好几天，嗯， p d m s 我们可能只需要半个小时就可以了，可能更快一点吧。呃，就按着流程走就行了 啊。注意，这边要勾选一下，这边要勾选一下，这个地方是，呃，可以打开的， 这里，这里给大家注意一下，这边这边那有个按钮，这个地方是需要我们大家去点击的，然后我们选第二个， 第二个 interior future will be installed on located hair level。 这是我们要完全的安装 啊，这些如果点进入这个选项之后，这边上的红叉都会消失，这个时候我们点啊这边大家注意一下，如果我们飞盘的空间不足的话，大家可以想办法安装的地盘 啊，或者自己喜欢的地址都可以，下面我们就 嗯走，然后大家就等一下， 稍等一下安装稍微有一点费时间，但是相比较其他软件已经 应该很快了，安装步骤没有那么繁琐。 sorry， i didn't catch your name earlier。 好，这个这个主要怎么安装？三部曲，后面的话两部都比较快， 主要就是这个第一步安装这个组程序要稍微慢一点，大家耐心等一下， 我来看一下我们的 第二步以及第三步，然后大家如果不懂的话，我们这里还有安装视频可以呃，供大家去参考。 嗯。我的网络不稳定吗？ 喂，我的网络现在能听到我说话吗？ 嗯，你说我网络不好？ 好，当我们主程序安装好之后，桌面上多了三个图标了， 嗯，就是 plant engineer， plant manager， 呃， plant design， 呃，这三个我们对于我们主做设计来说的话，呃，还是盘的 tipton 的用的比较多一点，另外两个咱们暂时可以不用考虑 好，这边我们已经安装好了，点一下 finish， 然后刚才我们安装 money 还有两个安装文件要去安装一下。 呃，刚才第一步我们安装的是第一个文件加下面的 tube， 然后第二步我们打一个补丁啊， plant， 十二点一， sp， 四点五幺 点一下安装， 上面说我们是否安装好，我们点个试， 这个 应该会比刚才那个快一点， 我会等待一下。这个安装的过程是有点枯燥的。好，这上面已经提示我们。嗯，这个已经成功的安装，这时候我们 ok， 然后还有一个安装文件，我们安装一下， 还是在刚刚那个文件夹。呃，我们下面还有一个这个破解， 呃，大概是补丁的意思吧，我们去，呃，按照不提示步骤去给他安装一下。 是否安装 c 盘 miso， 安装 好这里点一下 clos 就行了。好，这个时候我们的软件是已经安装好了，桌面上有这三个图标，嗯，都有 aa 字标记， 然后我们 pdms 主要用的是 planet 点赞这个模块对于我们设计人员来说，呃， 点开来看一下，它包含了有 admin 模块，就是管理员模块， 呃，我这边主要说一下我们常用的 admin 模块。管理员模块，呃，点赞模块就是设计模块，呃，也就是说我们前台建模用的最常用的东西，以及这边有个 draft 模块， draft 模块就是出二维图的，然后 这边有个 iso draft i draft 是出单线头 iso 图，以及，呃，我们的轴测图都是一样的叫法。然后现场这个图主要是下给现场用的 auto 图和 drop 的，这两个都是现场施工，呃，施工之道又要参考来进行建造的。 然后我们这边还有一个 monitor， monitor 跟 design 差不多吧，都是可以进入设计模块的。 呃，这边还有一个 parig 模块， parig 就是我们的数据库模块，数据库模块应该是我们，呃，最重要的，嗯，就好比我们做设计的设计师 是龙头，嗯，没有设计在前面扛起，后面的专业也无法进行。数据库也是一样的。数据库，他是我们建模前期工作需要准备的一个东西，嗯，前期只有前期弄好了，我们后面才可以顺利的进行吗？ 嗯，当我们的数据库修改发生变化时，我们即使做完了设计，嗯，他的设计在设计平台前台也会有变化，在几大模块里也会有所变化的。这个是项目创建，嗯，大家就不用管了。 呃，来，我们就是点开点赞模块，呃，点开，点开点赞这个按钮，进去看一下我们登录界面， 呃，打开这个登录界面，点赞的点赞设计模块的登录界面，首先它有，呃有 project， usernam， password 以及 mdb， 然后 project 的顾名思义就是我们英文的项目嘛，我们下拉选中我们的，嗯， family 项目，就是视力项目， 呃，或者大家在以后的工作当中，嗯，别人会给我们一个安，呃一个项目文件，让我们去 去配置文件啊，配置出来的文件就是不同的代码，不一定，不一定就是 simple， 这个代码的有可能是我们我们的业主给我们提供的一个 项目文件，然后让我们去配置，去安装，然后在他们的项目文件里面去进行建模工作，然后 user name， user name 就是登录名，登录名，然后 password 就是登录密码， m d b 就是数据库， 呃， username， username 是通常情况下，像我们在进行呃一个公司的建模工作时，是有一个管理员的，可能一个设计团队有二十个人，里面有一到两个管理员，嗯，就是管理员给我们分 分配一些呃，个人的使用账号，个人的使用密码，呃等等。这个使用账号可以是我们名字手中的缩写，也可以是呃一个特殊的工号，呃，或者就是公司有意义的一个名字都可以。 然后这边我们就是用默认的默认的那个，呃，系统管理员账号来去 登录这个 pdmf 啊，我们用 system 就是系统的意思，这个账号它是拥有拥有权限等级比较高的，就是我们可以随便进入这个， 用这个账号可以随便进入这个设计界面，密码的话是六个大写的叉， 呃，同样我们也可以在下面选 single， 选这个也是可以登录进去的，选 single 的话密码跟这个一样。 single 这个视力项目是之前呃软件流出来，流出来之前。嗯嗯，内部人员配置好的， 我们这个时候就用啊，就用他的 sample 项目去登录吧。 密码的话跟它一样也是 thanber， 我们的 m d b 也选 m m d b 可以理解为一个工作区域，也可以理解为数据库。嗯，就好比我们有一个工厂，它的工厂里面可能包含好几个装置，它有可能有 有尿素装置、安储氨装置以及二氧化碳呃灶二氧化碳的装置等等很多。然后它每个装置里面都有不同的专业，有管道啊、设备啊、结构啊等等。这个 m t b 就可以理解为一个装置吧， 这个不要，然后我们有个 login， 就是登录的意思。 sorry i didn't catch your name earlier。
157化工设计七七老师
09:11查看AI文稿AI文稿好，现在呢，我们就进入啊，我们看一下，我们就进入爱 so draft 模块，我们来除单线图 进入 iso draft 模块呢，你可以直接从 design 中进行切换 moduseiso draft， 我就用这个进行切换，我们进入到 iso draft 模块。 好，这个就是我们啊出图出单线图的一个模块了，专门是在这里面出的啊， 我们来看一下这上面的一个主菜单栏，这边 iso draft 里面呢，有 safe work 保存， get to work 刷新啊，这边也可以再切换回 desire 模块啊，也可以切换到 draft 模块，这是一个模块的切换啊，我们我说过啊，我们如 如果啊对一个管子，你发现出出来，哎哎，这边 ice draft 出出来有误了，你要回去改，那你在点赞里面改完之后呢，你如果这个 ice draft 没有关掉，你一定要点 get to work， 这样你才出的那个管子才是最新的，不然他一直出的会是之前你没改的这个管道。一定要选择 get to work 刷新啊，在你点赞改完之后保存之后，到这边一定要点 get to work 刷新。 好，这个 display 里面呢，我们看一下啊，我们需要看的就是这个 design explorer 啊，这就是我们的一个射击数据浏览器啊，我们画的一些管子呢，都会在里面。 我们来看一下，这就是我们待会要出的这四根管子啊，都在里面。好，然后这个 display 里面 man boss 啊，也是一个 啊，能够找到管子的一个窗口啊，他跟我们这个设计数据浏览器呢，是差不多的啊，你看你也可以找到确应里面的一个派派一样的是，我们一般呢出图会把这个 display 里面的 man boss 掉出来， 然后这个 cuter settings 里面呢都我们都不是很常用啊，有听一听，然后这个 isometrics 里面的第一个 standard， 我们一般也会把它调出来， 这个就是我们出单线图的一个窗口啊。 options 里面我们也是不常用啊，我们主要就是 啊，这个 iso draft 里面的 get work， save work， 然后 display 里面的 design explorer， 还有这个 members， 然后就是我们 iso drive metric 里面的一个 standard。 好，现在 那我们先来进行单根的一个出图啊，我们这个 iso dramattrickisodraft 呢，可以进行单根的一个出图，也可以进行批量的一个出图啊。 我们现在目标元素先点在这个 tia 杠零一杠八十杠 a 三 b 上，这边三着，这爱送麦克口，我们选择 c e， 这个就是 啊， c e 就是指你当前要出的一个单线图啊，这就是我们要出的一个单线图。这边 options 呢，是一个模板的选择，我们出图会有一个定制的模模板啊， 一般项目的话不会用这这里面这些默认自带的一个 bck 的一个模板，他会有自己项目自己啊定制的一个单线图模板，包括你的图框信息啊，都是可以进行定制的啊，因为我们现在这边呢就用 这个他自带的我们来进行出图。我觉得这个 project 里面的 basic 啊， basic m e t 来进行出图啊，然后这个 detail 呢，它就是一个啊， current element 就是指指出当前的元素，还有一个 detailed list 呢，这就是我们待会要讲的一个批量出图啊， 我们现在就是出当前的这根元素啊，这个 produce 就是爱兽 matrik 啊， 我们点节拍来。好，我们看一下啊，又多了两个窗口，一个 display list 窗口，一个 isodraft messages 的一个窗口。 这个 display list 呢，就是你所出的一个单线图，它的一个 shit 的一个张数，就在这边会显示啊，我们这个就是一根啊，他就是显示了只有一张单 线图，这里边 mac 这次呢是一些我们这个管道出出来之后的一个信息啊，他是不是有错误，如果有报错的话，他这边都会有显示你有报错。 好，这根线是没有问题的，他已经被 pluck 的啊，这是我们的一个 iso draft， 一个 message 接窗口报提示报错信息的一个窗口啊， 好，现在你一根管道呢？我们已经出出来了，我们可以再试一下点击 c e 啊，其他设置不变，我们点击 fly。 好，我们现在可以看一下，我们现在这个迪斯佩的历史里面就有两张，我们点击 aplay 之后就可以预览，也是一样的，跟这个计时单线图一样，可预览看到我们的一个张数啊，第几张，第几张从这边都可以看到。好，下面呢，我们来 给大家讲一下批量出图。批量出图的话，其实其他的选择呢，都是一样的，只是把这个改成一个 detail list， 我们把它做到一个列表里面进行出图，就是一个批量的一个出图啊，我们可以把它全都爱的进去啊，这边你可以选择 你在这边写，其实一样的，他就是一个的一个 mambus 一个窗口哈，我们现在呢要对这四根管道进行一个批量的出图，一样的啊，只是把这个改成 detailed list 就可以了，然后我们点 gapli。 好，我们现在怎么看他都出来了呢？我们可以看他看到这个 display list 啊，里面他就有零一杠八十杠 a 三 b， 然后我们看下最后一根是 tia 杠，零三 三杠两百杠 a 三 b 啊，这里面都有。好，大家可以看一下啊，这个呢就是我们的一个批量出图。 好，其实我们的单线图呢，其实就是这样啊，就已经出完了，还是比较简单的，只要你在你的点赞模块里面把你的一根根管道呢都已经啊没有错误的连接起来，并且都有连接信息的话啊，出单线图其实是非常快的啊。 然后我们我来告诉大家一下，那我们这个单信图出来了之后，我们在哪边可以看到他的一个出图的一个文件呢？ 好，我们这边呢就有介绍。嗯， 下面呢我们来 讲一下，我们这个佩戴曼是出单款图里面的一个抽图警告信息的一个说明啊，这边呢他举了一些的例子啊， 比如说这个第三版 reference cief notice set， 它是指我们这个呃，错误描述多分支元件没有连接管道的一个警告信息。 nature in not in network 呢，是指我们的抽取管线或管线，它的 branch 呢没有一个连接关系啊。 好，这其他的大家都可以看一下啊，他的这个连接信息我就不一一在这边给大家讲了， 其实最好的还是大家在做模型的时候啊，一定要针对我们管道一个连接的五要素，把这个五要素连接好之后呢，是不会出现这些爆错信息的啊， 具体的你，你如果在那个啊，我们的一个，嗯，这个 iso magic message 遇到一些报错信息看不懂的呢，你就可以到我们这个 pdmis iso draft reference manual 里面呢去看，他有一个 icromant manager 里面啊，有告诉你这些报错信息是什么意思。 好，我们现在呢，来讲一下我们这个默认单线图一个存放的一个路径啊，它是在我们 c 盘 ava plot， pdms 十二点零杠 sp 六里面的一个 pdmsus 里面啊，它有我们一个默认的这个单线图的存放路径啊， 就说我们出的这些单线图现在在里面呢，我怎么知道啊？我怎么找到他的一个文件的一个出处啊？我们就可以 可以看一下这个文件夹里面啊，我们可以看到他有一个 plot 一二三四五啊，这就是我们刚刚所出的一个文件的一个路，一个存放的一个啊，跟目录的一个文件夹啊。 好，但是呢一般我们项目里都是定制的，定制他，他定制的话，他一般的路径是会在啊啊地盘或者是你自己定义的哪个盘里面，他给你定义好的哪个盘里面的 啊？一般会存成一个 dxf 的文件啊啊，可以用 cad 进行打开，进行编辑啊啊，或者是出成 pdf 形式的啊，都是有的。这个呢需要数据组给我们定制一个单线图的模板。
103红柚的小池塘

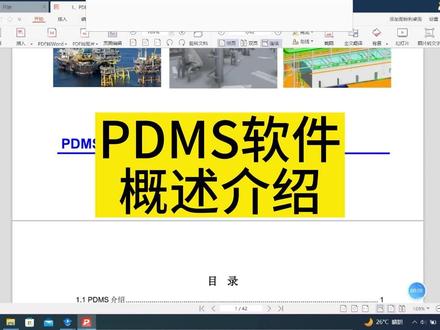

16:04查看AI文稿AI文稿呃，首先能看到我的这个电脑屏幕吗？就是我电脑上打开的这个课件。 ok， ok， 那咱们就开始呃，大家好，接下来就是我们讲一下 pdms 这个软件 啊。 pdms 这个软件是一个三维建模软件，主要用在我们的工厂建模啊，包括化工厂，海洋石油平台啊，以及 包括化工厂以及海洋石油平台以及一些，嗯，我们的石油、天然气、化工、电力等多个领域。它是 rvr 公司旗下的一个三维建模软件，在世界各地比中国都有较高的知名度，目前 已经有一百一千八百多家的用户在使用这个软件来进行呃，三维建模。当然它主要的还是用在管道建模会多一点，像结构建模啊， 呃，以及呃，电缆调架，嗯，等等都是可以建的，但是用的比较少，它是一个主要还是一个强大的管道建模的一个软件。 pdms 是三维中的高端产品，现在越来越多的国际合作项目往往指定使用 pdms 来设计， 近十年来，全球开工的海洋工程有百分之八十以上都是用 p d m s。 来设计的。呃，中海由海洋工程设计，也全部使用 p pdms 来进行设计。 pdms 已经成为国际海洋油气工程的工业标准，可以说使用 pdms， 呃，能够 可以说拥有并成功使用 pdms 已经成为进入海洋油气工程领域，特别是国际合作的必备条件之一。 那么 p d m s 这个软件，它是呃，一个全比例的三维建模软件，呃，模型具有几何属性和几何信心以及属性，还有输出标，输出图纸及报表功能， 然后 p d m s 它系统为单一的数据员，数据库 e 管理维护会支持。呃， monty light writer 数据库，从数据库多 writers， 多 readers， 数据库大小为每个数据库四千 gd。 这句话也就是说我们这个 pdms， 它可以呃多人在进行工作，也可以多人进行指阅读状态。 那我们 pdms 有什么优势呢？呃，首先它最重要的一个优势我觉得就是，呃，我们可以多专业协同工作，协同设计 啊，像工艺啊，仪表啊，电器、土建钢结构设备等等，这些都是可以在同一个平台里面进行三维建模的。呃，只要我们的数据库搭好，然后每个人分配到每个专业，呃，都有一定的账号可以访问这个数 数据库，然后大家就可以在这一个平台里进行三维建模，它可以进行实时无碰撞检测，对消除建造时的碰撞具有重大的意义。 呃，他的建模方式以我的理解就是所见即所得嘛。呃，我们看到什么？我们建模建的东西就是以后实际投产的东西基本是一样的。 应用程序数据库和图形的无缝集成管理用 p d m s。 的应用程序数据库管理系统都是 lv 自己的产品，这就是。呃， p d m s。 有应用性，数据一致性、速度都得到了保证，管理的难度都非常小，软件的使用 成本呢，也是比较低的。呃，使用我们使用 p d m s。 的点赞模块，点赞就是我们的设计模块，它能够方便快捷地生成各类范围模型。呃，进行实时干涉检查，而独特的模型边界器 能非常方便的修改设计，同时使用其他功能模块能快速的生成。呃，各种生产所需的图纸和料单， 也就是说我们的这个软件他不光是可以做设计，呃，我们设计的后续步骤包括生产的图纸啊，料，呃。料单就是我们建模子建出来的东西，呃，他下料，呃，对于多长的料，他都是可以统计出来的，我们只需要 把料单提供给专业的人，让他们去进行采购，可以方便我们在日后工作当中的生产 啊。设计元件的面相对象是可视化管理，任何设计元件都有， 都被有组织的组织和排列，使设计者对设计的组成状态一目了然。呃，我们这个特别是管件啊，如果如果是从事管道建模的工作者，在进行建模的时候，他是管件，是按顺序依次往下走的， 这个是有严格的顺序关系，如果我们顺序错了，他在后续的出图啊，报表等功能啊，他都会是有一定问题的，可能会出不出来图纸，嗯，然后就是造成一定的生产困扰， 这个就是我们以后在建模当中都是要注意到的，要保持他的顺序，要保持一致， 然后它有很多开放性接口，呃，可用编程语言就 p m a 二，对 p m s。 进行功能或界面上的开发定制。呃，就说咱们这个软件，它 啊，他可以，他可以拥有这个编程语言，如果大家会编程的话，呃，可以自行编程，然后，呃对这个软件进行二次开发，方便方便以后的功能功能缩减。 pdmf 目前已经与与许多有影响的工程软件有接口，可以互通数据。罗多 c a d 呃。摩托 fashion， 呃。 open here 呃， hit to 的，呃，这就是说我们这个软件他建出来的模型，呃，可以通过某种途径导导出来，呃，导出某种格式的东西，然后导到以这种格式导进另一个另外一个软件，在另外一个软件里进行 呃深化工作。比如说我建一个结构，我可以从 pdms 里面画了一个结构模型，但是呢，我们这个 pdms 软件呢，出结构图纸可能比较麻烦，这时候我们就可以呃用用另外一个软件来进行 啊，画结构的详图啊等等。或者我们在建模的过程当中，呃，管道建模的过程当中，又遇到我们的管道需要做硬力分析，但是我们 pdms 的软件本身它是不带硬力分析的， 那么这个时候呃，我们就需要呃用到一些可所应急分析的软件，然后接口是互通的，这样子就可以呃方便我们的工作了。 多项目多设计团队的管理和协调，不，不需借助第三方软件就可以实现 e d 协同设计统一项目，而且数据库 统一，这是花销和时间大大大大降低了。这就是我们刚才说的那个多专业多团队啊，多人员可以进行协同设计， 只要我们的数据库平台打好，大家都是可以在一个平台里进行建模工作的， 来完成一个工厂的建模，整个工厂生命周期的管理，通过 pdms 可以产生设计数据。呃，这些设计数据就是我们的模型啊，呃，统计报表以及图纸等建造，还有这些建造数据， 建造材料控制等等 啊，那么我们再讲一下 p m s 的功能介绍， p m s 是一体化多专业集成布置设计数据平台。 呃，在以解决工厂设计最难点管道详细设计为核心同时，又解决了设备结构、土建、暖通。呃，电缆桥架、呃，支调架、各专业墙漆设计 以及各专业之间的充分关联。 pdms 三位建模可以直接生成自动标注。呃，分专业或多专业布置图、单管图、配管图、结构详图、字调架安装图等，并抽取材料等报表。 呃， pdmf 以数据库平台为核心进行多专业任意组合，可以满足用户在设计个阶段按工程 需要投入不同专业人员的要求及用户反馈数据。呃，同传统设计手段相比， pdms 可以提高 设计效率百分之五十以上，并使无插座设计和无碰撞施工成为可能的事实。呃，这也。呃，这也就是说我们 pdms 为什么能够占有我们工程设计的 领域的市场的一个原因吧，还是非常方便的一个软件。嗯，从我们建模到出图到呃现场施工都是一套流程下来，只要我我们建模没有没有出错，现场施工误差少， 嗯，就有可能会实现无碰撞施工。 pdms 以数据库为核心为核心的图形数据一体化技术，代表了工厂设计的主流和发展方向，其主要特点有，呃，一、 数据结构以数据库为核心，不会发生数据和图形不统一的设计故障。修改范围模型后，相应的图纸标注会自动更新。 在高校三维实体建模建模的环境下进行布置设计，可极大地提高设计质量和速度。 统一项目、统一空间的任何专业啊，均参与碰撞分析，可生成图形或文字报告， 也就是说我们 pdmf 进行前前台建模的，呃，同时它后台是有一套数据库的，如果我们后台东西改了，它前台的东西也会一样随之而变化， 我们在建模的过程当中，嗯，时时的都会参与这个碰撞。分析 二，平面图的生成，呃，自动生成 配管平立面布置图，自动标注，对模型表达及标注规则可自由定义，管道中心线可选择自动生成或效应，不需要手工添加。 呃，隐藏线处理功能强大，对模型进行任意抛切，生成平面或着色图，抛切面自动生成阴影线等等。 啊，这个自动生成，这自动出图软件在后面我们会讲的，在后面的话我们会单独拉出来讲一下。 二、单线图的平面图二、三、单线图的生成，呃，可以通过界面全面控制所有 iphone 进呃，单管图选项可以生成配管图，对焊点 啊，连接点管账号和管件号，历史可以有效维护这 iso 图， iso 图就是轴测图，是空间的立体图， 呃，就是我们，咱们可以。呃，正常情况，在下生产的时候，嗯，这个图也是要给生产一份的，他们会根据我们的给出的艾特图来进行施工，嗯，以及下料和领料等等。 呃，四，标准库可以在可视化条件下任意定义呃，复杂原件，并在单管图中正确表达。 标准库同三维模型均为参考关系，始终完全统一。这是我们刚才说的，在前台建模的同时，后 后台有一套标准的数据库，呃，只有我们后台的东西先定下来了，前台的东西才会随之而定，如果后台东西改了，前台的东西也会改， 这个就是它的一套 gucci 桶吧。 呃，五、它的硬件需求这个软件硬件需求呢，是不太高的，呃，用户现有的 cad 硬件设施即可满足，适合普及， 具有软件开放性，用户可对任何类型软件非常方便的定义及应用自定义属性 界面。元代码完全开放， pdms 本身的数据库也完全开放，三维设计模型可通过 dwg 接 spa 导入 pdms 作为设计参考，欢迎碰撞检查或整体漫游。 七、第三方软件接口，呃，提供了与结构的分析软件 p k p m 带的 d t star 的。呃，接口程序，提供了管道应力分析软件 tik to autopiper 接口程序 啊，以及流体分析软件啊， papnet， 还有这个电缆复制软件 happy face 以及钢结构详图啊啊， dracter c a d t r c a d 等等。 呃，提供了企业自由管理 erp 软件。呃，接口程序， 嗯，这个就是说如果可以，如果我们 pdms 可以跟 erp 软件能直接打通的话， 嗯，像我们出一些管道图啊，呃，一些结构图啊，他会在里面会自动生成一个料单啊，压片软件一般作为企业企业管理软件都会。嗯， 都会自动在里面进行采购啊，我们可以在里面进行采购呃，然后分配做一个 e boom p boom， 现在现场就可以根据我们的这个料单来进行施工， 这个功能还是不错的。我觉得 啊，下面讲一下啊，这个软件的安装和配置啊，这个 ppt 上主要是以十一点五来进行演示的，我们现在目前最新的版本是十二点一的。嗯，在我电脑桌面上有这个安装包，我们来进行安装一下。
