嗨，大家好，今天我们来聊一下这个配件，这是冰箱的一个温控器，用的比较多。我们这种冰箱的温控器在更换的时候，很多朋友会遇到一个这样的问题，就是 换完这个温控器之后会有一个不停机的现象，冰箱的话一直在工作，导致我们冷藏室里面的东西也会结冰。那我们今天来拆解一下这个温控器，然后针对这个问题的话，你就知道为什么会有这样的问题。 其实我们在更换冰箱之后的话，这里有个螺丝给大家看一下哈，这个螺丝的话就是可以调整我们冰箱的停机时间的，今天我们来拆解一下，看一下它内部结构。 我们这个温控器的话有三个角，三个角的用的比较多，也有两个角的啊，那这三个角分别代表什么意思？我们这里也有标， l 的话是我们的二百二十伏火线进线， h 的话是我们接温度补偿的那个角的线， 然后飞的话就是接到我们压缩机的，我们在常态的时候，这三个点的话都是通路的，再给大家看一下哈，通路哈，这都是 通路。然后我们当感温包他的温度在负十几度的时候，他这个 l 和 c 的话就是断路的，他这样的话就是停止我们压缩机工作，感温温控器就是减 检测，我们弄室温度达到一个很低的温度的时候，他就断开压缩机，停止压缩机工作，我测给大家看一下，我这里打了一杯冰水哈，然后我把这个感温包放进去，放进去你看，然后我们再来测一下哈，你看他这个是 放开的好不？通路我们拿起来，我们再松开来，你看这个松开来，我们再测一下哈，你看他就通路了。 所以说温控器的原理就是通过这个感温包检测冷藏室的温度，达到我们的设定值，他这两点断开，压出去停止工作，我们现在来拆解。 好，我拆开来了有三个部分，这个部分的话是我们的机械部分，给大家看一下， 这个部分的话是我们电器接触部分啊，然后这个部分的话就是我们的检测温度部分， 这个是感温包，这个是一个热胀膜，在温度高于零摄氏度的时候，他这个处于一个膨胀的状态，现在是膨胀的状态， 他的工作原理是这样的，你看我们这样是这样装哈，现在的话是处于一个打通的状态，给大家看一下。好，打通，那我 我们这个按钮的话，如果受到推力的话，他就会断开这两个触点给大家看，再看一下，我现在给他收点力哈，你看这两个触点 就断开了，松一下，打通收点力，断开啊，我们再来看一下机械部分，这个机械部分的话，他这个这个铁块跟我们这个触点是相结合的，他就是控制这个 铁块来控制他的导通已断开的，然后这个平面又是一个斜坡的状态，可能大家看不出来啊，这边低这边高， 他的工作原理是这样哈，我们先抛开这个感温膜来讲，当我们往这个旋钮啊，往这边旋的时候， 他这个弹片是往上走的，所以说我们这样旋的话，旋到零档的话，他这个是直接顶死这个顶杆的， 顶死这个顶杆之后的话，那我们 l 和 c 的话就直接断开，就是处于一个不开机的状态，压缩机不能工作。好，然后我们这样选哈，我们这样选， 这样旋旋到二三档的话，他这个滑块的话会往下走，所以说往下走的话他就接触不到这个顶杆，我们就这样去固定他的 那个温度档位的啊，然后再看到这里哈，这是我们的一个方面。第二个方面就是这个热胀膜，这个热胀膜的话是这样装哈，这样装，当我们热胀膜在膨胀的时候，他会 推动这个铁块往前走，因为我这这个铁块这里是一个斜坡的推动往前走，我开始在这一点这一点，他这个顶杆和这一点的话他是接触不到的，然后一直往前推的话，可能在这一点 这一点跟这个顶杆就接触到了，接触到他一顶的话，那我们这个 l 和 c 的话就断开，压缩机就停止工作，呃， 温度检测到了停机的一个状态，他就是这这样一个原理哈，所以说我们在调节这个螺丝的时候可以调节他的停机时间， 我们往这样扭，逆时针扭哈，逆时针扭的话他就会直接把这个铁片往上拉，往上拉的话那他 这个停机时间的话就更快。就是打个非常简单的比方，我们现在如果是二十度停机，我调节这个旋钮这样去调的话，调节个几圈的话，他可能十五度，十度他就会停机，他就是一个这样的原理， 温控器拆开来看的话就比较清晰明朗了哈。呃，在实际当中最常见的问题就是压缩机不工作，一般是这个里面的触点烧坏掉了，烧的节碳导致这个两个点接触不上，这是最常见的。 还有一种的话就是这个感温包，这个感温包这个有漏气的，漏气了的话他会导致不停机，这个也有遇到，但是比较少，然后我们在更换的 时候，如果不停机的话，我们可以调节这个螺钮啊，逆时针旋转一个几圈，逆时针旋转的话他会把这个弹片 往下拉，往下拉等于这个斜坡就往前走嘛，我斜坡往前走的话就很容易去顶我们这个顶杆的，这是我们在实际当中的一些维修经验，今天和大家分享一下。那我们下期再见啊，拜拜。

成渝回收带你实地探访店冰箱拆解全流程很多朋友可能会好奇正规拆解厂是如何处理旧冰箱的，今天就让成渝回收带你一探究竟。 随着科技的发展，目前回收拆解作业主要以人工和机械拆解相结合处理冰箱和冰柜的前期需要人工拆除冰箱门板上的密封磁条，抽完福利昂才能把压缩机拆除。 福利昂会破坏臭氧层，导致温室效应，因此要做好回收工作。此外，压缩机里的矿物油如果泄露，也会对环境造成污染，所以压缩机需要过滤掉油再入筐。 拆解完压缩机后，将冰箱送入破碎机破碎整体破碎完后再进行一次机械化自动分选，产生保温层材料、铁、铝、塑、 塑料等碎料，最后将这些产物进行打包、分裂、暂存。此时的旧冰箱已经不再是垃圾，变成了宝贵的资源，在生活中再次循环利用。好了，本期介绍就到这里了，我们下期再见！

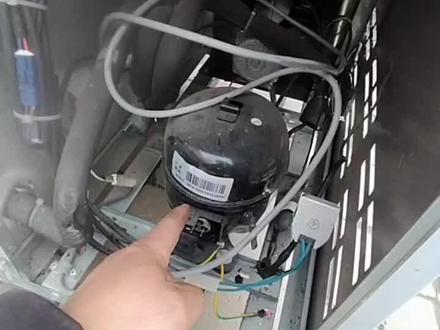

冰箱更换压缩机的全部过程，首先用老虎钳把工艺口打开，等待半个小时后，让系统里面的残余制冷剂完全排出。把压缩机的高低压管分别焊开，拆掉压缩机的四颗固定螺丝， 取下地线，把新的压缩机固定上。高低压管分别焊好，地线安装好。将压力表焊接在压缩机的工艺管上，连接上真空，泵出真空四十分钟。 加注制冷剂，测试温度及开庭机正常。用封口钳将工艺口夹紧，封口完毕，将工艺口捡漏。

今天拆解这个电冰箱温控器，看看构造及工作原理。 压缩机通短开关， 这是温控器的核心 部件， 类似手风琴皮枪的可伸缩铜制枪体， 金属丝也是空心的。 空腔内密封温度敏感气体 冷藏室温度变化时，空腔里气体收缩或膨胀，使伸缩头前后移动，通过机械联动装置控制压缩机开关机。

电视、冰箱、洗衣机，收电视，收冰箱洗衣机，哎，师傅，我家有台旧电视哎，好了，看一看啊， 您跟我上楼看一眼。好嘞！一辆简单的三轮车穿梭在城市的大街小巷，用很少的钱，一些收废品的个人每天就能收到不少数量的废旧家电， 我们日常生活中也少不了会和他们打上几次交道。那么他们收到的这些旧家电能不能进入到正规拆解厂进行处理呢？ 我们发现，这些被个人收购的废旧家电多数会流向一些小型收购点， 在这里，一把榔头就是他们的有力武器。不管是拆解电视机、电冰箱还是洗衣机，一把榔头都可以解决，这样处理的后果不言而喻。电视机中的荧光粉随意飘散， 冰箱中的福利昂随意泄露。 福利昂是一种容易挥发的化学物质，一旦高露在空气中，就会随着空气流动上升，破坏大气中的臭氧层。 我们发现，在不正规的收购点，工人都是直接将冰箱中的各个零部件敲碎，根本没有人会注意福利昂的问题。 而在正规拆解厂，电冰箱和冰柜的拆解是怎样处理的呢？这是冰箱冰柜的主要部件，压缩机，它的作用是让冰箱能进行制冷。 冰箱能够制冷是因为压缩机里面的一种制冷剂，在拆解时，制冷剂是最重要的回收物质。 制冷剂又叫做冷煤，主要分为两大类，一类就是大名鼎鼎的福利昂。 福利昂是破坏臭氧层的元凶，由于化学性质稳定，不具有可燃性和毒性，被广泛应用于家用电器、日用化学品、消防器材等领域 在对弗利昂实行控制之前，全世界向大气中排放的弗利昂已达到了两千万吨。 资料显示，臭氧层被大量损耗后，吸收紫外线辐射的能力大大减弱，导致到达地球表面的紫外线明显增加，给人类健康和生态环境带来多方面的危害。 在对冰箱进行拆卸前，必须先对制冷剂进行回收。技术人员告诉我们，这不但是为了防止福利昂的泄露对环境造成污染，更重要的是，这些被回收的福利昂经过处理后还可以循环再利用。

大家好，今天给大家带来一期冰箱的压缩机工作原理及拆剪视频，专业拆剪，请大家不要模仿压缩机，我们可以把它简单理解为一个增压泵， 它的主要作用就是把低温低压的气体，把它变成高温高压的液体， 这个细一点的管子就是出气口，他叫做高压管，然后这个粗一点管子叫回气口， 这是低压管，然后他这边有一个标识就是直，这个指针直的地方就是飞行管，然后这一边有一个工业口是检修用的， 大家看一下这个里面这根管子，压缩机这根管子出来 是连接到这个地方，然后再出来的，然后整个压缩机是悬浮在里面的，等会我取出来给大家看一下，他为什么悬浮，就是主要作用就是起到一个降噪的一个功能，让他就是减少他的噪音，让他运行的时候更加安静。 平时检修压缩机的时候，大家如果家里面有万用表啊，就是首先可以排查一下这个 压缩机里面的电机是不是好了，用用一个万用表把它打到 om 档，两百 om， 然后用标志来记他这个三个接线头，一般两个接线头的组织会相相加，等于另外一个组织，就是两个相加之和，大概是加的起来的。 首先我们打两，顺便打两层看一下二十五，然后打另外打另外的两层二十四点五，然后然后再打最后这两层， 这个一只手不好操作，四十九点五差不多就是两个，两个相加之和 相当于就是呃两节的组织，就是这个两节，这个两节的组织跟下面这两节相加，等于下面这两节就是说说明这个线圈是好的，就是里面的电机是没有坏的， 平时我们有些维修师傅遇到就是就是大家说的压缩机坏了，就是需要更换压缩机，他到底坏在什么地方呢？ 首先一个就是如果高压一点气都不出来的话，那我问题肯定就是 出现在这个管路上，有可能就是他原本这个地方是连接到这个地方，就是我拆开的时候加压加了一个头子，原来没有这个头子的，他原来是这个管子直接 接的这个地方出来就是高压，因为他这个是棒的出口，如果遇到这种没气的呀，那就是压缩机这里面这个这根管他是转了一圈的，他因为这面是悬浮的这里面， 所以说他在里面会有一个晃动，一个震动，所以他管子弄得长就是为了减少，就是避免这个管子容易左右晃的时候把它晃断。 所以说我们遇到如果这里没气出来，那就说明是这一段出问题了，那肯定是在里面摇，就是机械自身的震动，然后把这个管子塑料的高压管出来的时候，像这个地方最容易就是整断了，所以说他这里就没气， 他说今晚上需要更换压缩机。然后还有一个地方就是还有一种问题，就是呃 高压管有气，但是他没压，是用手这样子一堵就能把他堵住，那这个问题那就是这个泵的这个地方，这是一个泵，一个活塞泵里面是一个膜片， 那肯定就是这个地方，你看嘛这个压缩机就是因为这个膜片坏了，看这个地方很明显有一个烧焦的痕迹， 这个膜片坏了的话，他出来他就没压了，压力就就达不到了。所以说这个东西也要更，这个问题也要更换压缩机， 它里面有积碳或者是有什么东西把它给堵住，密封性没那么好了，所以说他就没压，必须要更换压缩机。这个单手拍视频这个不好拆，要不然拆开给大家看， 它里面就是这个膜，上面是隔膜布啊。等一下我把这个拿出来给大家看一下这个里面的这个东西。 哎呀，这个头子没起哎，他里面还是一个机械柱，相当于外面里面他就是一个机械柱，没有其他东西， 放回去，我把它敲一下 好了，敲下来了， 这个有一个小眼，他是这个这个这个这个眼是正好对着这个回气口， 回气口进来的时候他妈正好对着这个地方，相当于他出来的时候，就是回气的时候，就从这里这个吸气就吸进去了，然后经过这个泵，然后再把它棒出来。 这里面一个活塞能看清楚，就是大概就这么个原理，跟那个汽车发动机里面的活塞差不多，那他是 四根弹簧，这个机器是相当于是悬浮在里面的，这边有个工艺谱，两个机械柱，这个工艺谱也是出来的。这个压缩机 如果维修的话，这样子打开基本上就报废了，因为里面有很多杂质，看到没有，这个一般是不好清理的。 呃，也没有这个技术能把他喊回去，这个还是专业为首才可以，一般不建议大家模仿啊， 基本上构造就是这个样子。还有个问题，很多遇到压缩机不转了，如果他只是不转了的话， 有可能就是这个启动器，这个是启动器，然后这个是保护器，堵转的话有的冰箱啊运行十几秒，然后就停机，他不是运行，只听到有声音， 说明他里面堵转了，堵转了就是这个地方转过来的时候里面有杂质把他顶住了，他转不动， 所以说他这个地方就会跳，等他冷去了过后，他又接通，然后又工作十来秒，他不是工作，反正就是电流过大了，他没转，没转起来，所以说他就呃这个地方就保护了，所以是一个保护开关。 下面这个是启动启动器，看没一个电电源，正负极及这两个桩，然后 有有有，有些压缩机接通电源没声音没动静，那有可能就是这个启动器坏了，换一个这个启动器，如果还是不行，那肯定就是线圈坏了，就是这个里面的电机线圈坏了， 就是判断电机坏到底坏了没有，就是我刚刚说的那个办法啊，用万用表打一下这三个端子的组织啊，一般都是几首啊，两只相加等于另外一只。 好了，今天视频就分享到这里啊，关注我。嗯，大家有什么不懂的地方可以随时咨询啊，梁平的朋友啊，家电维修上门服务。

而在正规拆机场，电冰箱和冰柜的拆解是怎样处理的呢？这是冰箱冰柜的主要部件压缩机， 它的作用是让冰箱能进行制冷。冰箱能够制冷是因为压缩机里面的一种制冷剂， 在拆解时，制冷剂是最重要的回收物质。制冷剂又叫做冷酶，主要分为两大类， 一类就是大名鼎鼎的福利昂。福利昂是破坏臭氧层的元凶，由于化学性质稳定，不具有可燃性和毒性，被广泛应用于家用电器、日 用化学品、消防器材等领域。在对福利昂实行控制之前，全世界向大气中排放的福利昂已达到了两千万吨。 资料显示，臭氧层被大量损耗后，吸收紫外线辐射的能力大大减弱，导致到达地球表面的紫外线明显增加，给人类健康和生态环境带来多方面的危害。 在对冰箱进行拆卸前，必须先对制冷剂进行回收，技术人员告诉我们，这不但是为了防止福利昂的泄露，对环境造成污染，更重要的是这些被回收的福利昂经过 处理后，还可以循环再利用。 正规拆解公司基本上都是我们有用这个西服的冷煤回收机，把这些辅料抽去抽去就行了，然后我们再 呃交给专业的处置公司去处理，不能外排到打气流当当中去呢。冰箱冰柜制冷剂中还有一类是不含浮力昂的，叫做二六百，他虽然不会对大气产生污染，但他是一种易燃易爆的危险品， 在拆解过程中又该怎样处理呢？这二六百呢，就是咱们宿舍的一个黄环，因为这个冷门呢，他是属于的易燃易爆的，所以说咱们在上线之前呢，就是在平常在回收之后，咱就会对这个这一部分的冷门进行一个 排空，就是先把管剪断，排空静置一周之后咱才回来是进行一个生产，这样呢就是防止在生产过程中造成咱们的那个起火呀。

谁说我们国产的工艺就一定不如合资品牌的？我们拆完西门子我们再来看看我们国产的，我们看这个焊点非常平整，而且上面还有防锈漆的处理， 这边也有大量的减震降噪泥。再看这个电控盒，强电弱电分离，有包裹，有卡扣，而且卡的非常到位。 我们再对比下我们拆过的某德国合资品牌的焊点工艺，还有这个天空盒强弱电还能交叉，也不进行卡扣固定，这波我为国产品牌的良心和雄起打扣。
