lcd显示器改led背光详细教程

大家好，这是老式的液晶显示器上的 l、 c、 d 灯管，这是新式的 l、 e、 d 灯条，这种灯条能不能代替这种 l、 c、 d 灯管呢？请看视频， 这是一台显示器，朋友送过来的，帮忙给他修一下。先看故障现象， 指示灯亮蓝色的指示灯亮就是屏幕是黑屏，这个时候我们用手电筒照一下他的屏幕， 看到了吧里面有图像，这个一般都是背光坏了，但是像这种显示器它不是 led 的，这个是哪里的问题呢？我们拆开看一下， 拆开之后我们发现这个地方多了一个电路板，这个电路板没有任何螺丝固定，就是在这里随便放着，很明显这个电路板是后期加装的，原机不可能是这样的。 像这种情况，不管是这种高压板坏了，还是里面的 l、 c、 d 灯管坏了，要想让它长久用得住，最好的办法就是把里面的 l、 c、 d 灯管直接换成 l、 e、 d 灯，这样的话它就能用好几年不坏。 来我们接着拆，先把电路板放到一边，然后拆灯管，灯管拆除有两种办法，第一种是把铁框掀起来，一步步拆出来，还有一种 办法是把这个地方给他翘一个豁口，然后把灯管拽出来。我们选择第二种方式，先把边框拆掉，然后再把灯管拆出来，这样看起来比较正规一点。 灯管拆出来之后，我们看一下他的两头已经明显的发黑，像这种情况就属于是长期使用老化。现在他原机的灯管我们不用 换成这种 led 灯，这种 led 灯的好处就是亮度高，寿命长，同时它的耗电量很低的。 灯条换好之后，灯条线用胶布固定一下，然后他原机的这种高压板肯定是不能用了，这种高压板配的是 是灯管，我们的 led 灯条配的是这种很小的横流板，这种横流板要怎么接？下面我们看一下 这种小型的 led 横流板，一共三根线，就可以让他正常工作。红色的线是十二伏，黑色的是接地，黄色是开关机控制，我们在电路板上找到对应的点位，直接焊上去就可以了， 这个点位是十二伏，这个点是接地，然后电路板上有标志 o n o f 就是背光，开关控制，直接把黄线接到这个位置就可以。然后我们把它装好，试一下灯条的插头插 到这种小横流板上，横流板接上十二伏，接好之后咱们就可以试机了，一会试好之后咱们把它固定到里边，这样看起来美观一点。 全部装好之后，我们开机试一下，亮度比之前提高了很多，同时它的耗电量也降低了不少，使用寿命也延长了，你学会了吗？

大家好，我是阿乐，今天教大家将液晶电视的 lcd 背光记改成 led 背光。我这台三十二寸的液晶电视之前有个故障，就是开机闪一下就黑屏， 有声音，看不见图像，需要打着强光照屏幕才看得见图像。经过检测，出现这样的问题是高压板保护了，我之前判断是灯管老化引起的，解决的方法是直接去掉保护，强行开机。 现在用了大半年，虽然没有什么问题，但是心里还是觉得有点不妥当，干脆将 lcd 背光换成 led 背光算了。一个是节能线，二个是也用的安心线。 网购了 led 背光套件，其实也就是 led 灯条，还有这个生压板， led 灯条选了凹进的六条，一二三四五六，要改就改好点，折腾一次也不容易， 一会我们来试着点一下灯。升压板供电是十二到二十四伏，你看它输入端有四根线，红色线是电源正极，可以接十二伏到二十四伏。 第二根黄色线他是开关控制线，接二点五到五伏的时候是开灯，接零到二点五伏的时候是关灯。然后呢，第三根黄色线， 他是亮度调节线，可以接零到五伏。具体接零伏时最亮还是接五伏时最亮？一会我们来测试一下。第四根黑色线，他是电源负极接地的，捐的， 接好 led 灯条和升压板，用十二伏供电。现在我给这个亮度控制线接了五伏，接下来给这个开关控制线也接五伏，开灯看一下效果好，灯亮 比较暗。接下来我将这个亮度调节线拔掉，不接五伏了，接零伏，大家看一下效果哦，拔掉它就那么亮了， 那接零伏他还是这么亮，这个应该就是最亮的情况了啊，他现在的电流是二点八三安，这个是最亮的状态，那拔回来我们又接五伏， 好，这是最暗的状态，那么我们就知道了这个亮度调节线，他 接零的时候灯的亮度是最大的，接五伏的时候他的亮度是最暗的，是反过来的了啊，好， 测好这个 led 背光没有问题了。接下来我们就去拆灯管，把 lcd 背光换成这个 led 背光，去拆 外壳，取掉这些螺丝。其实液晶电视内部也没有什么复杂的东西， 就一块驱动板，然后这里这块是高压板，就是升压点那个灯管用的，一般来说这里还会有一块逻辑板，我们更换成 led 背光，那么这一整块长条的这个高压驱动板他就不要了，直接拆掉 卸下来，这里是连接灯管的，全部拆掉， 然后这里的 接线，他就是一个二十四伏的电源正极，一个电源负极，还有一根开机信号线， 我甚至发现这台电视原来都没有调那个背光亮度的，就是按理说有一根线通过来调这个灯管的这个亮度的，但是现在没发现有，就有一根开机信号线连过来，这里黄色这一根就是开机信号线， 当我们按下遥控器的时候，这个电源跳由红灯跳黄灯的时候，这里就会给一个高电瓶开机，一个四点九五伏，算是一个五伏的电瓶开机， 他是没有调那个背光亮度的，那根信号线呢，那这一整块东西就要不了了，直接淘汰掉。 那么接下来我们就开这个壳，拆灯管，把下面的这些灯管拿出来，换成 led 灯条，我们再拆这个驱动板。拆这些接线的时候， 如果不确定他是怎么接的，在拆之前一定要先拍照，记住他接线的位置，不要用 一股脑全部拆下来。然后到接回来的时候蒙了，不知道这里接哪里，是接这头还是这头，这里又接哪对有急性的接线，如果分不清正负，我们还要做好标签做记录。 像我这里这根是正十二伏，那我就标个正十二，然后这边这根他是负极捐的，我就标个捐的，因为他两根线颜色一样嘛，按理说 如果是电源线的话，他一红一黑才对，但是他两根都是黄色，不做标记的话可能就看不出。当然懂的人还会看这个板上的丝印来分辨，那对于新手，对于不懂的人，最好还是做个标记，做事情稳妥一些。 拆的只剩下屏幕这一块，再起掉这屏幕上面的钉，我们就可以把这个屏幕拿开了。你看，卸下了那么多东西， 然后卸这个屏幕的时候是个精细活，一定要小心，因为液晶电视最 最贵的就是这一块屏幕了，然后他那个灯管偏偏就藏在这个屏幕下边，我们继续卸屏幕。好，这个液晶屏 现在取下来了，我们来看一下，这里就是导光板了，拿下这个导光板，下面就是灯管了，这些就是灯管了，大家看到了吧，还是挺细的。接下来我们要 将这灯管一一拆除，替换成 led 灯条，只能一步一步来，挤不了，夹这个 灯管的座子都老化了，你看轻轻一起，这个灯管他就断了，这边也一样， 一起就断了，整根整根灯管拿出来， 这样子就将灯管拆下来了， 一共有十六根，两根两根串联， 现在灯管全部拆除下来了，在这里接下来我们要换上那个 led 灯条，摆放好这些 led ad 灯条间隔开合适的间距，摆均匀来，这样子摆好后，我们开灯关灯看一 看一下正不正常，不要只是把这个灯条装好以后，就把整台电视给装回来了，那到时候开机测试发现有灯条有问题，又得拆，就很繁琐了，我们看一下开灯有没有问题。 好，开灯，嗯，关灯，开灯，关灯， ok， 那结束了 我们就理好这个线，我们就用这个双面胶将这个灯条粘好，然后把这些接线给理好，理顺就可以装机回来了。好，现在粘好这个 led 灯条了，这个线也理好了， 那么接下来我们将这个导光板给安上，安好这个导光板之后，我们再来开关灯，看一下效果。开灯，哦，可以 关灯开灯，关灯，记住如果有灰尘落在这个导光板上，我们一会用纸巾啊，干净的布啊擦一下。 那么接下来我们就可以将那个液晶显示屏给安回来，把整台机子整个框架给安回来了，跟拆机那时的顺序刚好相反。现在一步一步把这个液晶屏框架，然后再把前盖这些东西装好。 在这块驱动板这里，原先他只接了一个开机控制线，到那个高压驱动板那里就是点灯的开机控制线，没有那个亮度调节线。我现在看了一下他驱动板这里， 看他背面这个丝印这里，你看他丝印这里其实是有 adj 的，这个 adj 他就是亮度调节的背光亮度调节， 然后这个 en 他就是开机控制信号码，就是这里这根，原先他只接了这个 en 开机控制线， 没有接这个 adj 背光调节这个，那一会我就要引这个 adj 到我那个 led 灯条的生压板。好，现在我就将这些所有的东西都接好了。电源 驱动板，升压板啊，这里我用了两个电源，这个是二十四伏的，给这个升压板供电，这个小的是十二伏的，给这个驱动板供电， 其实这块生压板他是可以输入十二到二十四伏的直流电，然后这块驱动板他的供电现在选的是十二伏供电， 所以说如果有一个十二伏安速大一点的电源，其实一个电源就可以搞定了，但是我这里只有这个小的是十二伏三安而已， 很明显是不够的，因为点灯的时候点了六条灯条，点到最亮的时候是十二伏啊，二点几安，快三安了，然后这个驱动版虽然功率不大，但是总的加起来肯定是超 过三安了的，就说用这个小电源供电是很勉强的，没办法，我这里有个多余的用不着的二十四伏的这个开关电源，那就加上给这个升压板供电，然后这个十二伏三安的这个小的开关电源就给这个驱动板供电。 然后就是这样子，我们把所有的供电线接好，现在我已经把电源线接好了，这个驱动版的开机信号线接到这个升压版的开机信号输入端，然后他有个亮度调节这根线， adj 我就接到这个调这个灯条亮度的这根线，所以这些都接好了，就是恢复原样啊。接逻辑版的，这个是音量控制的， 然后这里是两百二十伏电源输入，这个是遥控的，遥控的这个都给他接好。全部接好后我们再次检查，没有什么问题 就可以开机来测试了。好，现在把外壳装回来了，整台电视都装好了，我们上电测试一下。开电源，电源灯亮了，我们开机。 ok， 屏幕点亮了，没有信号，给个输入信号。 好，现在我接了笔记本电脑。嗯，显示正常的，我们调一下菜单，主要看一下 亮度能不能调，把它调亮一点 可以有效果，调暗一点 也没问题。那还是兼容的。就是我遇到过 电视这个灯条的这个升压板就是调亮度的，这个跟我们驱动板他那个亮度是相反的，就是说有时候驱动板我们调这个驱动板的亮度升高， 他反而是亮度反而是减少了，然后你减少亮度，他那个灯调反而是亮的，就是相反的，但是我这个没有问题，是可以正常调，那就可以了。当然了，如果是给客户维修， 那还得烤鸡，烤个至少三小时，这样子稳妥一点嘛。那我是自己改，自己用就不用烤鸡了，或者说边用边测试吧，有什么问题后续发现再去解决了。 lcd 被关 记，改 led 背光，把这么大一块升压板给换下来了，还有那些灯管要跟得上时代啊。用那个 lcd 背光，用那灯管做背光，看起来虽然舒服一点， 但是他功耗大，一百几十瓦的换这个 led 背光也就几十瓦。像我之前测试那个灯条，六条灯条全亮的话，十二伏供电， 他算他三安又怎样？十二伏乘以三安也就三十六瓦，功耗就降下来了，更加节能。可能 说虽然看着画面看着光可能没那么舒服，但是我们得跟上时代啊，因为现在的电视基本都是 led 背 光的了。好，那么本次视频教程就到这里了，感谢大家观看，我们下期再见。拜拜。

大家好，我是阿勇，我们今天来修一台戴尔的显示器来看一下。故障是屏幕很暗，这种现象一般是灯管老化或者高压条有问题 导致的。先将显示器拆开，给他更换一套 led 套装上去。我们先将 led 高压板的线跟电源板连接好， 总共要焊四根线，一根是供电，一般是十伏到三十伏，一根是开启信号，再一根是亮度调节，还有一根就是 地线。接好线，我们接灯条测试一下，发现能点亮，还就是要把屏幕拆开，将里面老化的灯管换成 led 的灯条。我们将屏幕安装好，把亮度调节线焊上去。我们将显示器装好进行测试，发现一切正常，故障完美解决。

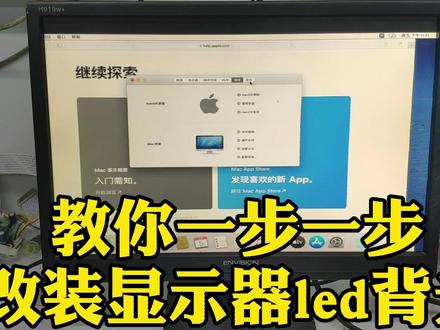

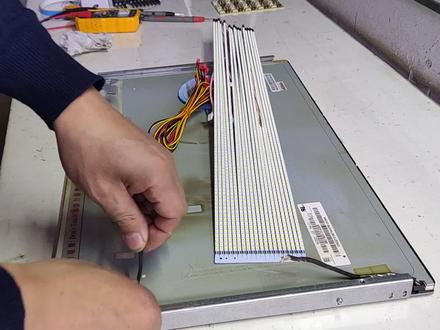

大家好，今天我们来修一台亿美新的显示器，开机亮一下，过几秒钟就黑屏了，指示灯还是绿色的，这种故障是显示器的高压板或者灯管的问题， 下面我们把显示器拆开来检查一下究竟是哪里的问题， 下面我们拿两组灯管加到高压板的接口上面，来测试一下究竟是高压板的问题还是灯管的问题。 替换了灯条能一直在亮，证明是原来平的灯条的问题。 确定了故障，给客户报价的时候，客户说想把原来的灯管式的背光改成 led 灯条的背光， 下面就以这台显示器改装 led 背光的过程教你们怎么样更换 led 背光，视频有点长，大家耐心的看完就可以自己改装 led 背光了。 首先把屏上面的保护塑料膜撕开，然后把平背板上面的螺丝拆掉， 接着把平的铁边框撬开，注意不要撬到玻璃，接下来把边条的电热板翻开， 翻过来用吸盘把瓶玻璃吸起来，把瓶玻璃放好， 接下来就是把里面的边框拆下来，把里面的偏光膜啊还有荧光板拆下，最后把那个废旧的灯条也拆掉，换成 led 的灯条。 在拆偏光膜还有那个背光板的时候要注意，不要把指纹粘到上面， 会影响最终的显示效果，这一点要注意啊，很多朋友他没注意这一点，改装出来之后就有亮斑啊或者暗斑的地方，下面我们来截取一段合适长度的灯， 这种灯条是可以一节一节的截断，适合不同的尺寸的型号的， 每三个灯，每三个灯一组，一二三四五六，这台显示器刚好就在这里，只有这么长， 截取好适当的长度，我们就在背面贴上双面胶，把它粘到原来灯管的地方， 接下来把 led 灯条小心的粘好，对好位置， 然后把荧光板装回，再把偏光膜也一起装上， 把边框也装回去， 到这里加好驱动板来测试一下背光，没问题再装瓶。 接下来进入改装电路板部分，把原来高压板部分的驱动 ic 跟两个 pos 管还有两个变压器拆下来， 就这些原件把它拆掉。在电源板上面找到背光的开启信号，亮度调节信号，把它加到新的驱动板对应的位置， 找到相应的位置，把电源正极地线背光的开启信号 跟背光的亮度调节信号，把它们一一焊接好。把 led 的驱动板用双面胶把它粘在铁壳的外侧，方便接线，然后把 led 灯条的连接线插好， 接着上电测试一下，可以靓机接上 vga 线检查图像，一切正常。改装成功，下面把显示器装起来， 本期视频就到这里了，你学会了吗？如果有什么疑问，可以下方留言评论，再见！

给大家看看更换显示器背光全过程，技术员就位，我要开始拆屏！用汗水拆掉所有的螺丝，来你本该有的幸福！ 揭开面板，面条上了固定胶带 去掉。填书改房， 这就是夜景，免单了要千万消息，万一弄坏了，一周了没钱都没了！ 面板放在五成工作台上，去取掉塑料中框 都看到这了，给咱点个关注吧！关注都点了，把赞也点了呗！ 拆除的灯管，这种灯管含有水印，拆掉后要快速处理掉， 再去掉亚克力道广安清理一下北板老化古建尽量清理干净， 里面后边灯票贴合不严实。 装入喜乐爱丽的短条， 调整好灯调位置，可别撞歪了， 上下两条 转回亚克力，等到广泛 高光板，调整好位置，要不背光会有阴影，一定会更好！ 诚信、认真，周到不能少，装回塑料中，更好更好更好，一定会更好！努力后的余生尽量装回去，能够颜色和风， 避免后期进入灰尘。老铁们还想看我手刹评论区留言，我给老铁们安排 装回面板，清理一下，面板上会灰尘，装上锅 饼即出刻 装几个螺丝固定一下，装会点越版和驱动版， 结入新好院测试一下， 慢些俘获老铁你看飞了吗？

分享一台老的显示器升级 led 背光。这是一台上海奉贤粉丝机修的飞利浦显示器，维修 故障是屏幕亮一下灭掉，亮一下灭掉，经检测的是这个背光灯调少了。啊，这个 灯条原来呢是 lcd 的，跟日光灯的灯管是一个道理啊。然后我们现在把它换成 led 的。 led 的好处呢，就是亮度更高，他发的是白光， lcd 呢，他发的是反光，时间长了呢，亮度会越来越暗，越来越好。那你也帮你安排婚事， 你就像我另外一个显示器呢，我看了一下，我一定负责给你找一个好的婆家。二零零九年的，确实有点老了，但我觉得呢，好像老的显示器更耐用，现在新的显示器好像也用不了这么多年，哈哈哈， 现在这个灯条已经背光，灯条已经换上去了，然后我们来装机换这个背光灯条，还是一样要拆到一丝不挂，拆所有的东西都拆掉，主板，电源板，然后屏幕背光都拆掉，就剩一个底板， 还是比较麻烦的，也属于精细活。 现在我们看一下效果，亮度还是可以的，真是的。

朋友们大家好，我是老王，上次修这个 lcd 的电视机，然后这些灯条这套件都到了，我们开始安装，把这些旧的灯条都给他拆掉， 旧的灯管硬度 拆完了，拆完以后这些是新的灯条。买这些灯条的时候也带了一个这个横流板，这是成套的，然后这些厂家出来的时候把这些线都 接好了，我们现在只需要安装就行了，安装的时候这个高出一部分， 往上粘的话不太平，也粘的不牢固，不牢固，我们把这感动一下，把这个拿剪刀都给它剪掉，剪了以后然后就平整了，就可以固定了， 把这些都剪掉以后就变成平面了，粘的比较牢固，然后这个灯条后边是自带双面胶的，这个是直接往上粘就行了， 现在灯条已经都固定好了，这个三十二寸的有，我买的时候他说有四灯条的，有六灯条的，我要的是六灯条的，六灯条的他稍微贵一点，然后他这个灯珠多，亮度均匀，这个效果好。这个把屏幕装好以后， 我们就开始安装后面的主板，以前带的这个高压板就不用了，就把这个去了，去了以后就换成这个 led 的横流板。买这个灯条它上面有说怎么接的接法， 白线是接这个亮度控制，黄线接这个背光开关，黑线就是地线，红线是二十四伏供电，我们按这个接就可以了，我这个电压板写的是这个直音的，这个是地线，然后这个是二十四伏供电， 然后这个是接黄色的线，就是背光开关，然后这个就是接这个亮度控制， 我们给它焊上就行了，现在已经改装好了，我们通上电开机试一下。好了，现在电视机已经打开了，亮度也非常不错。好了，本期视频谢谢大家观看，再见。

所以我们给它改成 led 背光。大家好，我是帅小胡，这是一台 lcd 的老电视机，已经使用有十几年了，他这个是什么故障呢？来把它拆开 拆出来了。是的，就这个灯管坏了。灯管和我们以前用的那种荧光灯管原理都是一样的，他只是做的很细，一条一条的，因为这个 aocd 的电视机被时代淘汰了，这个灯管也不好购买， 所以我们给它改成 led 背光。 led 的背光有一个好处，它的亮度高，而且比较省电，比较节能， 只要把灯调到供电电压、电流调节合适，一样的，可以随便使用两三年，不会坏，没有问题。这里是单独加上去的一张横流板，连接好导线，再把边框其他的东西全部装好就可以了。来充电看一下立起来可以看见图， 完全没有问题，亮度也比较合适，比以前没有改的时候亮度更高。亮度一旦起来了，看起来效果的好多啊，完美修复，无懈可击。

大家好，今天我们来看一台戴尔一五二零的机器啊，这是一个老古董啊，这个机器其实按我的标准啊，是完全正常的，但是网友说呢，这个机器屏幕不够亮啊，他这个机器之所以要修啊，他只是连接一个条幅机啊，然后一个刻字机的， 就是我们门上面那种广告字的那种机器啊，这些老机器啊，大家都知道这个背光是 lcd 的，就是那种灯管工作的啊，就是类似于这种背光的啊，叫什么啊？ ccfl 还是什么？然后我们要现在要给他改成什么呢？改成 led 的啊， 也就说改成这种灯条形式的啊，拆机之前啊，先拍个照片啊，然后待会来对比一下两者的亮度啊，其实这种改呢，一般是不我是不建议的，因为改了之后他的色彩会有点怪怪的啊，但是网友是用在工具 机上面啊，也就说这个只是个控制器啊，所以他只要亮就行啊。好，我们先把屏幕拆开啊，这个机器发过来是没有电池的，所以用不着扣电池的啊， 平线，然后转接，转接到这里，从这里过来，然后转接到这里，再控制这个背光啊， 那么待会要从这里引线引到那个改成 led， 还有点复杂啊，他这里啊，应该有一部分线啊，这里有几根线，应该是在就是并连的啊，就连在一起的，不可能是分力的，有这么多线，一般的话可能就是，呃，一根 接地，一根供电，然后一根开启，再一根调节啊，其他就没有了，一般都是这样的啊，好，我们把这个背光岩都连接好，然后再去测量他的一些条件啊，因为我一旦把这个灯管给拆下来之后，不总不可能再焊上去吧。好，我们把这一条撕开啊， 这个地方啊，待会飞线也要飞到这里，这个上面有一层清晰一样的东西啊，节约了，把它刮掉，刮一刮， 把它这个线序先画一下啊，这个还是比较有点复杂的啊，这里一二三四五根啊，一二三四五条啊。好，这根是基地啊，这一根 gnd 好，记一下电压啊，三点三伏啊，然后我们接着量啊，刚刚有几度是五伏的啊？再量一下， 这一路是五福的啊，这一路也是五福的，有人说可以从主板的屏幕接口那里啊。呃，去飞行啊，也是可以，但是那个要拆主板太麻烦了，然后从飞行飞上来的话也太难看了。好，现在我们已经找到了五福 gnd， 然后这个三点三不知道是干嘛的，应该是调节还是什么的，这个先不去管他，我们要找到开启啊。开启怎么找呢？现在我们这样量一下啊，看看好些脚，应该是都没有电压的，如果说 我们电脑开起来之后他有电压了，那说明这个就是个开启啊。好，我们把电脑开起了，然后去量一下这里啊，这时候线要都要连好啊，开起来他就会亮屏。哦，好，这里有二十伏的电压了，那是不是从这里输入的那个 足供电能？好，我们找一下开启啊，开启其实很简单啊，他如果这话有，然后关机之后没有，那就说明这个就是开启啊。三点三啊，第三角，这是三点三，我们记一下三点三伏， 这条是开启啊，然后这个是主供电，这个是接地，然后还有其中一条是亮度调节，亮度调节的话暂时先不找，到时候再找。好，我们 现在找来这个东西啊，这就是一个横流板啊，然后这里有相对应的就是一个供电， 然后一个开启，这个是调节，这是接地啊，也就是说只要飞四根线就可以了，那对应的就是这里是主供电，这里是接地，然后这里是开启啊，还有一个调节暂时找不到，调节找不到的话一般都是在这一二三 三个三点三伏里面，我们现在有了这个线续图啊，所以特别简单啊。 好，再把接地飞上去啊， 好，开启啊，开启的话好，开启找一下啊，开启 atg 开启是黄色，这条黄色的这条烟是这条。 好，焊一根上去啊，先焊三点三伏上去，焊完这四根线之后我们再来试一下啊， 好，现在灯调亮了啊，而且很刺眼啊。好，我们把屏幕这个底部螺丝全部拧掉啊， 这里有两个啊，这边应该还有两个。 好，把瓶框稍微拉起来一点啊，我们并不是要把液晶面板跟背光分离啊，我们主要目的是把灯管给抽出来， 如果你一旦把液晶面板跟那个背光分离了，一个是比较麻烦，第二个是有可能就是背光里面会进去脏东西，还有一个就是液晶面板容易出现啊。 好，这个线头直接这里剪掉了啊，我们只要开口开一边就行啊，开这一边就可以。 好，这里再拿掉，然后把它拉出来就可以。 灯管啊，注意是抽出来的啊，这样就抽出来了，整一条，然后再把这里的塑料帽啊拿掉。 好，然后我们再把灯条塞进去啊， 塞的时候注意啊，不要把这个灯珠给磕掉了啊，我们可以把这里再再剪开一点啊，适当的剪开啊，不要剪的口子或个很大的口子啊，那到时候漏光了就很难受了。 好，我们把这个灯条塞进去啊，这个灯条也没见双面胶啊，他就可能只只是这样直接放进去就可以了， 轻点啊，慢慢的推进去啊，不要咔嚓一下把灯灯珠给扣掉，几个灯珠扣掉几个整根都不会亮了，他是串并串并结构的啊， 好，我们现在再来上机啊， 这个是装好系统点亮的，这个效果可以看到比原来那种发黄的那种界面啊要好的多啊。 这个是明显的提亮了很多，但是他这个背光仔细看的话，这里有一点点那个很突兀的亮条啊，但这个是没有办法的，延伸的背光是为了灯管而设计的，然后现在我们装上去是强制给他提亮了，用了一个灯调啊， 这个灯调呢，其实还能改亮一点啊，但是已经差不多了，再改亮的话就刺眼了，他这里有个调节啊，调节如果把它拉到零伏的话，他就会亮度是特别特别的高的那种，但太刺眼的话没必要，差不多就 ok 了啊。好，那本期视频到此结束，我们下期再见，拜拜。

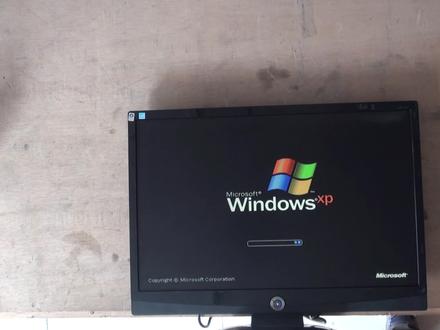

大家好，这是网购的一些改装灯条，今天到货了， 这个灯条还给配了一些连接线，这是专用的灯条驱动版十块，这个灯条用于改装 lcd 灯管的，老的显示器 把它改成 led 的，像这种 lcd 的显示器，由于时间过长，灯管已经严重老化，更换灯管非常麻烦， 改成 led 比较方便一些，不止方便，改装之后会省一些电， 节能方面非常不错，下面我就将改装过程分享给大家。 之前改装都是把屏幕拆开，将背光灯装进去，今天我们也省点事，将这个灯管从侧边开孔抽出来，这样将灯条塞进去 效果会更好一些，也可以省一些事情。这样拆出灯管的过程一定要小心一些， 以免将屏幕弄碎，那样就无法修复了。 这一端的灯管已经拆出来了，一共有两端四个灯管，全部拆出来才可以进行安装， 下面拆除的是另外一面， 这另外一面拿出来之后我们就可以下一箱了。我们把驱动板取下来一块，这个两条灯条用一个驱动板就可以了， 再拿来一个导线，看好线序，这个线序插红的一端是正确的， 红色是电源，黑色是地线，以免搞错。然后再拿来两条灯条， 将这个灯条分离开，买的时候是连在一起的， 我们的显示器是二十二寸的，这个灯条是可以裁剪，后面有标注的， 在标有二十二的地方，我们将它剪断就可以， 这是正好我们的屏幕大小。接下来拿来显示器的电源板，将原来不用的灯管连接线取下， 然后将我们的驱动板拿过来，这三颗线另外一端不用插头，把它直接剪断就可以， 江西 线拨好皮之后备用。这三根线的接法很简单，红色线就接到十二伏的电源端， 黑色线接这里地线，另外一个黄色线我们接在这个标有 en 的第一角上， en 这个代表是背光开启电压，将这三颗线用电老铁焊好， 然后就可以通电实验，看看灯管可否点亮， 现在已经通电，灯条点亮没问题，我们可以进行安装了。将这个 灯条塞进我们开好的孔里，背光点亮。 现在屏幕已经没问题了。接下来的事情就是将这个驱动板找个位置固定好， 接下来就是把它装回去，插好屏幕拍线，粘好驱动板 充电，这样就可以试机了。 屏幕正常点亮，已经显示无信号，把它连接上电脑看看效果， 效果还是不错的，亮度正常，再看一下功率，十九点二瓦，非常的省电。好了，改装成功，我们下一期视频再见。

大家好，我是小军，现在来修一台老式 lcd 四十二寸康佳的液晶电视，他这个故障现象是有声音，没有图像， 打开了看看庐山真面目。这台电视机呢，我去年就修过一次了，去年修的时候是背光这个电源，这里地方 线路那个焊点了，烧糊了，然后我是把它线直接剪开，直接剪开了以后把线焊到电路板上的，这一次又是背光不亮，那我现在来看一下它具体是什么故障。测一，先测一下电压万用表直流档，测一下电压 底线，然后这边是二十四伏，二十四伏电压有了， 然后这边开机信号有了，刚才这里亮那个蓝色的灯了。像这种情况一般就是他的背光板坏，或者说里面的灯管出问题了，时间长了，灯管老化了。 那我们拆开这个背光板，看一下具体情况。这是 lg 的 lcd 液晶屏，它是有两块背光板，这边一块，这底下有一块背光板，两块背光板的 lg 的屏， 打开这个屏蔽罩，我们很明显的看到这个背光驱动芯片炸掉一块了，那这个背光板肯定是坏了。 电视带过来时候就跟朋友说了，因为这是老式的 lcd， 他比较耗电， 功率比较大，本身这个灯呢发热量也大，跟他说的是给他换成 led 背光灯的。那我们现在就把整个机器全部拆下来，换成 led 背光吧。这老式的电视机做的是比较笨重哈，切板都挺厚的，螺丝也挺多的。 哇，切板好厚，拿起来好重的，哎呀，比现在六十五寸的都要重了。 lcd 的液晶屏感觉也是非常的厚重， 取下边框，取下导光板，这就可以看到它里面的灯管了，灯管支架这个都烤烂了， 看这里面的灯管触点都已经烧氧化了，灯管直接提起来，他这个灯管支架也都氧化了，烂掉了。 led 的灯条已经固定好了，然后那个供电线已经引到外面去了，找了一张 led 通用横流板，然后电源用原来的电源线二十四伏，现在就可以通电，试一下，看一下背光 被关正常了，现在就要把这个反光纸啊全部给他开上孔， 现在这个导光纸的孔全部开好了，现在装机 两块背光板被这一块小小的横楼板给代替了，现在接上信号试机 好了。现在这台电视机改装好了，显示画面非常好，亮度也均匀。 一台老的 lcd 被改成现在新式的 led， 他的背光发热量也没有这么大了，节能比之前的话又更省电了。好了，本期视频就分享到这里了，下期我们再继续。

一会去给一台十五年前的电视给他换背光，看一下他的背光长什么样。这台电视用户已经用了十五年了，手电筒照里边有图有声音，就是背光不亮， 其实这种电视背光坏的可能性很小，之所以说他背光坏，是因为这是二次上门了，之前已经过来检查过了，其他都没问题，就是背光灯管坏掉了， 当然这种灯管已经不生产了，现在就是给他改成 led 灯。现在咱们就是先测试一下这个 led 灯能不能给他点亮。 这个横立碗上面有三根线，红黑黄红黑，一个接二十四伏，一个接地，然后黄色的就是切他的信号开启信号，现在把三根线给他焊好了，然后连接到这个小板上面，然后 通电，直接先测一下灯条能不能点亮，现在开机你看得到灯条能点亮， ok， 现在就是继续拆机换灯条，把这个灯条给它装进去就可以了，这是拆完之后的看到没这种用的灯管，就是这种小的细灯管， 这种已经不生产了，所以说现在只能给它改成 led， 现在就是把它全部给它取掉，不要了，然后把咱的 led 灯条给它贴到这个白色的胶纸上面就可以了。多人可能会说这样的话散热不好， 其实理论上来说是三日不好，但是一般情况下这种改过很多了，还是很耐用的，因为这种灯条的发热量没有多大，一般没什么问题。现在就是换好了，现在把它边沿烫的这些线给他藏到 这个白纸后面，因为装屏幕的话他会呈现出黑影，藏到后面的话一般是比较好的，现在继续通天四季可以看得到，点亮没问题，继续装屏，把屏给他装上去就 ok 了。 的过程就省略了，因为这种背光灯条跟其他的安装方式各方面都差不多，只是这个就是要多加一个横流板。 是说实话这种机器弄好之后的话，一般情况下比他可能买台新的还耐用。这种质量做的确实好，装屏可以看得到，一定能正常显示了。现在就是通电司机把它给装起来，现在就是修好之后的样子，效果还是蛮不错的。

大家好，我是家电小王，上上个视频给大家分享了这台索尼电视机开不了机，是因为他的背光坏掉所引起的， 因为这个背光是 lcd 的灯管式的。今天借这个视频给大家分享一下液晶电视机 lcd 的背光怎么给他改成 led 的背光。在改之前，首先这些坏的这些灯管式的 背光，也就是灯管，我们先给它取掉，这灯管我现在一一要给他拿掉，接下来就把我们准备的 led 的这个灯条给他装在里面， led 的背光条现在已经装好，接下来就是改它的横六百电视机给它翻过来，这是原来的横六 流板，这个横流板我们就不能要了，要用，要用我手上拿的这个横流板了，这个横流板怎么给他改到电视机上面去？那么关键点就来了，我们要知道 这个配的横流板上面这三根线是什么意思？我们来看一下配的这个横流板上面的三根线，像这个就是供电的 正极，这个是接地，大家看一下这个信号， b l o n， 这就是背光开启信号。我们再看一下原来的横流板， 原来的横流板带大家看一下了，这个红线就是正极，黑线是接地，大家看 看下这根黄线，这根黄线表示的是什么意思？我把灯光开起来给大家看一下，这根黄线表示的是 e r r， 再看到没？ e r r e r r 的意思是背光开启信号反馈，如果 横流板出问题，或者是背光出了问题，也就背光条出了问题，横流板就会把这种故障信号呢通过这根黄线，再通过这个电源板 在传输到主板，那么主板就处于保护的状态，也就主板会把电视机开机信号给他关闭，那么他是怎么输出个信号的呢？他是输出一个高电瓶为故障信号 给这个主板，正常的情况下，这根黄线是输出一个低电瓶的，低电瓶就正常，那我们要想办法把这个黄线给他放在基地上面，那么就变成低电瓶， 一旦有低电瓶，那么电路板主板就不会检测到有故障，那么属于正常开启了。那么这根黄线我们就给他接到地上面来，这个黑线我就给他接到这个地上面来，是强制性开机的。再来看一下这根 绿颜色的线，这个绿颜色的线是什么意思？这个绿颜色的线就是背光开启信号，这根紫颜色的这根线呢就是背光亮度调节好了，那么知道了这些线的意思，接下来就好办了， 只需要把他的正极对正极，负极对负极这根黄线给他引到地背光开启信号，和配的板子的背光开启信号给他接起来，现在已经接好了，这个是背光开启信号，这个是正极， 这个是地，地和黄线连接在一起，那么主板就会检测是低电瓶处于正常的状态。还有这根 紫颜色的线，这根紫颜色的线因为是背光亮度调节，这地方没有背光亮度调节，那么咱就不接了。接下来我把电视机的给他打开，看一下背光能不能够亮啊？电视机开起来 看一下这里面的背光，大家看到没有？背光现在正常点亮了。 如果大家在碰见索尼电视机，如果灯闪六下的情况下，那我们不用考虑，直接考虑他的横流板以及灯条是不是出了问题。如果 lcd 改 led 的时候，大家注意关键一点，只有索尼电视机有这种情况，我们要把他的信号反馈，也就背光信号反馈 从高电瓶给它变成低电瓶，它的解决方式就是把它的信号线给它对地给它接起来，那么就变成低电瓶。好了，今天这个视频就分享到这里，希望我这个视频能帮到大家，也希望大家喜欢。喜欢的话请点个关注，转发评论，我是家电小王，再见！
