plc两根线感应器怎么接
粉丝3249获赞9792
相关视频
03:37查看AI文稿AI文稿这个是两线制的感应开关，他只有两根线，一根棕色线和蓝色线，棕色线是他电源的正极，蓝色线是电源的负极，这台是 f x e s 的 p l c， 我们把它接到这台 p l c 上。 首先我们要理解这个 pierc 内部有二十四伏的电源，先经过输入端口的关电火器，然后再出到 x 端口，那么这个 pierc 的 x 端口它其实已经有电压输出。 另外内部电源二十四伏的负极，其实就是接到了外面的这一个 count 公共端口，那么对于这款 plc， 我们就可以理解 x 端口他输出的是正极的电压。 com 端口是电源的负极，就是我们常说的零伏，那么这个光电开关二十四伏，他接正极，我们就把它接在 x 端口上，现在接在的是 x 二端口， 蓝色线是它的负极，那么我们就接到这个 p l c 的 comes 公共端口上，我们可以试一下， 现在感应开关已经亮起，我们注意看一下这个 x 二端口， x 二端口 也是可以亮起，表示有信号输入给这个 plc， 那么当这个感应开关有金属物体检测到的时候， plc 内部的二十 支付电源，他就经过光电火气，然后到达 x 二端口，再从这个棕色线进入这一个感应开关内部的电路，那么接通了以后，那么电流就从这个蓝色线回去 p l c 的。 com 这个空空端口， 其实我们主要理解这个 ps 内部它其实已经有二十四伏的电源，它的电源已经输送到这个 x 端口上，内部二十四伏电源的负极就接到了这个 comes 公共端口上， 所以我们并不需要再从这个二十四伏电源的正极引线过来接到这个感应开关上，因为这个 x 端口他已经有电压输出，把他的中射线直接接到 x 端口，把他的蓝色线直接接到 come 公共端口， come 公共端口就等于是 plc 内部二十四伏电源的负极就是零伏， 所以这一个关闭开关，它在这里，它就可以接通旁边的这台 f s 二 n 的 p s c。 它的输入端口也是一个 com 端口，对应所有的 x 输入端口，它的内部同样和这个 p s 一样，有二十四伏的电源， 先经过关电混合器再到 x 端口，它的 com 端口也是接了二十四伏电源的负极。所以你把这个感应开关接到这个 plc 上，它的接法跟这边完全一样。那么这个感应开关要接到这个三 u 的 plc 上，它有两种接线的方式，我们下个视频再一起来看一下。
164知多工工控知识
00:41
02:23查看AI文稿AI文稿一分钟教会大家感应式的开关如何接 plc 啊？我们现场的感应式开关接这个 plc 啊，我们这里先以西门子两百十 mark plc 为基础。好，那么我们首先来看一下我们感应式的开关，通常会分为三线制的和两线制的， 三线制的我们最常见的就是接近开关和光电开关，也就是说光有一束光在这里，光被挡住了，我就给出一个信号的这种啊， 感应式的开关，比如说银行里面，哎，感应啊，红外感应的这个开关，你进去门就打开了。那么这个类型开关通常会分成两个类型，第一个类型是 n p n 的， 第二个类型是偏 p 的， 那么 啊，中正南负，这个是属于电源信号电源的正极和负极，也就是这个开关需要独立给它供电的啊，棕色是供的是正极，蓝色 供的是负极，黑色的话给的是信号输出线啊，那么如果是 n p n 输出的是低电频，也就正常的负极啊，偏 p n p 的 话跟我们 n p n 其实类似，棕色线和蓝色线是我们电源的正和负，黑色线是我们的信号线，但是黑色线输出的是高电频。 好，第二个类型的话是两线制的这个传感器啊，两线制的感应式开关，那么他也是中正南负。好，那么啊，我们常见的这种两线制的，比如说我们的磁性开关，也就感应 气缸，活塞，磁铁磁性的，当这个有磁性的时候，我这个开关就接通的这么一个类型的传感器。好，那么我们首先来看一下他接我们的两百 smart plc。 好， 那么 l 和 m 这个是我们 plc 的 输入的这个电源，也就 plc 的 这个电源好一二，这都属于我们输入端，当我们这一端如果接的是 n p n 型黑色线，我们接在这里，对吧？那么 e m 端就要接二十四副正极，好，那么我们的磁性开关好，我们来看一下两限制的红色线啊，红色线就要接接到这里这个位置应该是我们的蓝色线啊， 蓝色线啊，蓝色线，好，那么这个就是我们 n p n 型的和我们的磁性开关接在一起，公共端接正极的这个情况是这个接线图 好，那么如果说我们是接我们的偏 p， 然后 em 端接的是负极的时候，也就公端接负极的时候，那么我们的这个啊，两线制的一个接线，你看蓝色线接输入， 棕色线接二十五正极，好，那我们偏 p 的， 那么输出的这个是二十四五正极的这个高电瓶中正南负，是吧？黑色线接我们的这个输入好，大家啊，学会了吗？
60请叫我刘工
10:14
02:58查看AI文稿AI文稿哎月光我们老板买了一个这个传感器，我不知道怎么接，我想接到 prc 上面去，然后检测一下物料有没有信号。哦 这样我看一下先啊。哎我发现这里是可以用的是十二到二十四伏，但是呢现在还能不能看到他是到底 a p p p p 不要猜出来。对刚刚呢我手上也有个同款的啊。同款这个就先不拆，你的就用我的那个啊就用我的。那给我吧 好了。这个拆出来的情况下呢啊看一下刚好有了拆出的情况下我们可以看到。哎我的这个产品呢是滴，六幺， 嗯低六幺对吧。对，电压是宽电压的直流。哎有没有发现我这个说明书上面有个刚好一三 j 杠六六中间是六的，中间是六的。哎，说说这个信号就是 mpn 的哦。 n p a 刚好了。这三个颜色的线分别代表是什么意思呢？刚好了三个颜色是吧。对对，这条中式线啊后视线了啊。嗯那里面所说后视，后视代表是电源接二视符后视。嗯后视 好了，中间呢这条了叫做黑色线，较复的是这个这个黑色线哈对这个黑色线。嗯这个黑色线。嗯好，这个是黑色线的，这是一个信号线。嗯好了， 旁边有个什么蓝色，蓝色的话就这根了，蓝色这端呢他就接灵符啊，蓝色这根就接灵符，然后我们知道了就给一个二四五进去给啊。那我们拿了个 tsc 看一下这个啊， 我就帮你去接一下啊。去接的教一下我点一下啊好看一下。在我们的票心里面这个是三 u 的啊，三 u 的，然后把打开这里呢有个 s 跟 s 的端。 s 跟 s 的端子啊，上面也有提示啊，上面这个位置也提示。嗯，你把 s s 端这个端子这里呢接到我的二师傅啊，接到二师傅，同时呢我们刚才是有个后视线呢。对，也是接二师傅了，我们也需要把它一起接到这个地方去， 就是这个后视线对，这个后视线把它一直接上去啊，同时呢我们还有一个中式线啊，蓝色线也要接到我们的零符啊，接到我们的零符。 好，同时呢我们这还有一条什么呀？信号线，信号线的话我们接到我们的叉一啊，叉一的话再看这里边啊，火线零线空端子 十四伏，这还有个叉一，那我们叉一就刚好就给你这个端子，我们就把它接上去， 这样呢我们就可以什么通电了啊？啊，这个我们感应器我们可以放放这里啊。嗯，这位置好，现在充电 通电的话这里是用来感应的啊。嗯，哎，现在是有信号了，是有信号了。 ok， 好的，我学会了。嗯，好，谢谢义工。
429海峰电工课堂
01:12查看AI文稿AI文稿看一下我们这个 p l c 和这个压力变送器的一个接线呢，你看这是两根线的压力变送器， 然后我们这个 p l c 呢，用这个模拟量模块，我们这个正信号连接二四伏，这个负信号呢给到我们这个模块的正端，然后模块的负端接零伏，这样的话呢它就形成了一个回路了。 然后我们这边还有三根线的压力传感器，你看二四伏黑色的接零伏有电源，然后他的信号给到模块的正，模块的负接到零伏，这样的话也形成了一个回路。 你像我们这个传感器的接线呢，我们这里面都是全彩高清，有这个三零 plc， 还有我们这个西门子的 p l c， 大家想在工作中学这个，呃，传感器的使用 p l c 的 一些 电工知识，电气原件的知识呢，可以跟着我们这个零基础快速学电工，里面都是全彩高清的。然后还有这个学习视频。

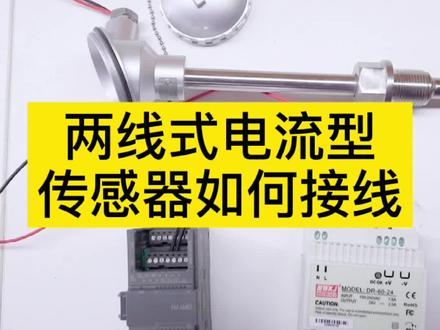

00:47查看AI文稿AI文稿大家好，我们一起来看一下两线式电流型模量传感器如何以模样模块进行连接。首先我们看一下这个热电组的连接方式，这里个三线式热电组 输入三根线各接一根输出变送出一个正，一个负，两千尺， 那我们看一下他如何连接变速器的正极，接到开关电源的正极，变速器的负极就接到我们模块输入的正极上面模块输入的负极再回到 电源的负极，这样扣这个串联回路就形成了四到二长安的电流信号。
222工控帮自动化培训学校
01:13查看AI文稿AI文稿今天带大家看看光纤传感器，光纤传感器呢是由两部分组成，一个是光纤放大器，还有一个光纤探头，这两个是光纤，它是这么一种结构。然后我们看一下，现在是有电的， 我接的 x 零点，现在是没有信号进来，我遮它一下亮了，我们看见了吧？离开没了，遮住 就是这种形式，那么这个传感器还有一个什么好处呢？我还可以清切换。 我们看一下传感器啊，这个传感器功能是还是挺多的啊，我们细看一下，这是一个切换的，一个是亮了的信号，一个是暗了的信号，然后把它剥下来。 剥下来以后呢，我们看现在我什么没有，没有检测到物体，然后它是 有信号的，我遮住就没信号了，正好相反，我们看见了吧。
24浇注机程序开发
00:13
04:36查看AI文稿AI文稿plc 与任何设备的通讯方式其实无非就三种，那都是哪三种？咱们挨个的说。第一种是最笨的办法就是 i o 通讯。 plc 的 一个输出点，一个外点，或者是一个 q 点连接一个设备，或者是一个信号的输出，连接 plc 的 输入点，每一个信号出去，或者是每一个信号进来，都需要一根线。比如你这个 plc 想控制一个交流接触器，控制启动至少需要一根线。比如你想控制一个变频器，你启动 这个变频器需要一根线，然后停止，需要还需要一根线，然后频率给定就模拟量的，当然这里没有模拟量的输出段子，比如你想控制模拟量，那频率给定还需要两根线，那再比如你想控制这个运行反馈， 还需要一根线，它的优点是响应速度特别快，毫秒级的响应，没有协议延迟， 而且信号还稳定，信号不是通就是断，不会出现那种时有时无的那种玄学问题，门槛特别低， 电工都能看得懂。但是缺点也很明显，你设备一多，线就非常的多，柜子里面全是线，成本会直线上升。你 i o 点如果特别多的话，你就需要扩展模块，一个扩展，两个扩展，三个 i o 模块的扩展很贵的，所以说当设备特别多的情况下，线会特别多，就根本就受不了，那人们就发明了创口， 常见的有 rs 二三二、 rs 四八五，这都属于串口通讯。现在工业上用的最多的就是 rs 四八五， 它属于叉分信号传输，就是一个正极，一个负极，抗干扰能力特别强，可以同时连接十几个设备。但是它也有一个缺点，就是 rs 四八五通讯属于半双工通讯， 它同一时间只能发送或者是接收一条设一条信息，比如 plc 想同时通讯很多个设备，然后这个是 plc， 就 plc 只能和第一个设备通讯，完成之后，然后再和第二个通讯，再和第三个通讯，再和第四个通讯，等到最后一个通讯完成之后，再重新和第一个通讯依次排列，它不能同时和所有设备通讯，这就是它的弊端。用窗口通信用的最多的协议就是 modbus rtu， 这个是属于通用协议，优点就是省钱，不管多少设备，就两根线，一个正极，一个负极， 普通的 plc 都有窗口，如果 plc 上没有窗口，大部分的 plc 也可以增加窗口的扩展模块。缺点就是慢，通讯需要排队一个一个来，然后编程也比较麻烦，每个厂家的协议都不一样， 学习的成本特别高。创口通讯它适用于的场景就是单机设备。然后随着咱们工业的发展，创口通讯满足不了我们的情况下，又发明了 网口儿通讯，就是这种网口儿，大家就把家里面的通用网线以太网搬到了工厂，这时候用网口儿通讯再发送或者是接收数据，就不用排队过独木桥了。创口儿通讯如果比作独木桥，这个网口儿通讯就好比是八车道的高速公路。网口儿通讯最常见的通讯协议是也是 modbus、 pcp， 还有各个厂家独有的协议，比如 perfectnight， 还有 excel， 还有 cclink， 这都是比较常见的网口通讯协议。比如一个视觉相机想抓拍一个产品，要求在零点一秒之内把 ok 或者是 ng 发送给 plc， 同时 plc 要把结果发送给机，接手去抓取。那如果用四八五通讯，可能还没有轮询到相机说话，产品就已经走了， 那如果用 perfectnight 通讯， plc 直接给相机就会发信号，相机瞬间把几兆字节的图片数据，然后丢给 plc， 整个过程毫秒级就能完成。而且这个网口通讯它不像四八五 半双通通讯，同一时间只能接收或者是发送一条指令，大家可以同时说话，它最大的速度就是快，传输速率百兆千兆起步，而且容量大。但是缺点也很明显，就是门槛高，需要懂得网络知识， ip 地址、子网掩码、网关设置。然后对布线也有要求， 网线的质量要特别好，屏蔽线还要做的特别好，不然很容易丢包，就是方方面面你都要考虑的到。而且这个通讯协议也是每个厂家都有自己的通讯协议， 通讯协议学习起来特别麻烦，学习成本也比较高，但是现在像一些中大型的自动化生产线，运动控制，大部分都在用这种网口通讯。那最后再说一句，其实不管是哪一种通讯，选择你的项目要求最适合的，那才最好。
4183大叔教工控-唐山PLC培训基地
00:48查看AI文稿AI文稿家人们很多人搞不懂为啥压力、温度变速器两根线就搞定，供电加信号，偏偏电磁流量计要分开接线？在回答这个问题之前，先给大家简单的把电磁流量计以及压力变速器的线接上，方便大家理解。其实原理很简单， 普通温压变速器耗电极少，靠四到二十毫安那点回路电流完美省事。但电磁流量计不一样啊， 里面有利磁线圈，大屏运算，主板耗电大户，一个四毫安的电流太小，带不动它，所以必须单独接主电源供电信号线只能单独接，根本没法做到两线合一。这下你终于明白电磁流量计为什么要接四根线了吗？
61上海美续测控技术
