电气图中ir代表什么
看到一个断路器呢，我们首先要判断这个断路器的大小，也就是我们平常所说的这个他的额定电流值是多少， 但是我们当比如说这个断路器，我们看到之后，这个地方会有两个数值，一百六，斜杠四百万，那么哪个才是他的这个开关的大小呢？这两个数值又代表什么含义呢？今天我们就来解析一下。 首先这个爱人等于四百万，这个爱人呢就是他的额定电流值，那这个一百六又是什么意思呢？ 一百六四百，这是他的一个额定整定的，这个整定值的一个范围从一百六十安到四百安， 这个一百六是怎么来的呢？我们看下边这个旋钮，这地方有一个 io 和 ir 艾欧呢，就是他的这个保护整定值的一个参考变成值，这里面选择的是这个旋钮，上面指的是零点九，他的范围呢是从零点五到一倍的这个艾恩。然后艾二呢， 我们上次我们上期视频讲过，这个是常言时的一个过负和脱扣的只能电流值，他的范围是零点八到一， 然后是乘以，这下边是乘以，这个看是这是乘以 io， 首先选定 io 的这个 io 的值，然后再 按二的值，我们看他的范围是零点五到一，这边是零点八到一，他的最小值呢就是零点五，乘以零点八等于零点四， 对于这个单容器来说，零点四乘以四百就是一百六十万，这是他的最小整定面料， 这就是一百六的，这个是怎么来的？他的最大呢？我们看这边是一倍，这边也是一倍， 所以说他最大也就是四百万，然后这个 isd 呢？就是短岩石，这个我们上期视频也说过了，其他的都讲过了。好，我们今天的视频就分享到这，你学会了吗？记得点赞关注，感谢您的收看。
粉丝9599获赞2.8万
相关视频

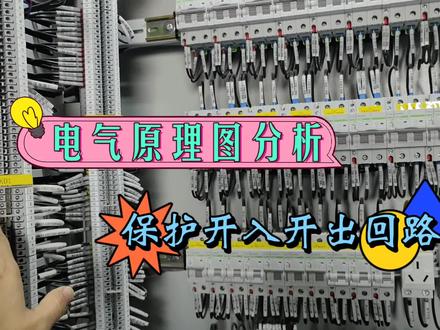

09:04查看AI文稿AI文稿大家好，欢迎来到机电保护小课堂。大家好，今天呢咱们讲一讲保护的开入和开出。 在电力系统中呢，这个保护装置的开入和开出呢，分别指的是开关量的输入还有输出信号，它呢用来传输咱们设备状态的信息，比如说开关位置，保护压板的一个状态，还有控制操作，比如说断了线，跳闸报警啊， 这些呢就是开入和开出。开出呢主要就是什么断路器跳闸报警，开入呢，主要就是指什么开关位置，还有保护压板的状态等等， 其中呢咱们这个开入量呢，它呢主要是输入到机电保护装置或是其他电力系统设备中的开关量信号。这些信号呢主要就是什么开关呢？状态，断路器的位置信号，保护压板呢？投入退出状态 这些呢主要是为保护装置提供外部设备的状态信息，是设备进行保护控制，还有监测的一个基础，比如说变压器瓦斯继电器动作， 变压器瓦斯继电器动作以后呢，这个节点闭合，这个时候呢有一个开关量信号输入到咱们这个保护装置，这个呢就是一个保护开入量。 保护开出量呢主要是指什么机电保护装置，还有电力系统中设备输出的开关量信号，这些输出，这些输出信号呢通常用来控制操作，比如说断路器的开合发出 合闸命令，跳闸命令还有报警信号等等。咱的保护开锁样呢，一般都是断路器的开合发出一些跳闸命令，切换命令，也可以是一些报警信号，比如说当咱们保护装置检测到 有故障的时候呢，并且满足跳闸条件的时候呢，这个时候呢保护装置得输出一个开关链的跳闸命令，这就是什么保护啊？开出。接下来咱们就看一看图纸，详细讲解一下从保护开入到开出到跳闸这么一个过程， 方便大家理解这个原理以及这个看图的一个方法。这个呢就是咱们的一个保护开路，保护开路回路，这不是吗？保护开路费电量开路 本体重瓦斯跳闸、油载重瓦斯跳闸、扰主温度高跳闸等等，这就是一个一个费电量的开路。这边也是这个是板子第八块板子，这第九块板子，今天呢咱重点讲一讲这个第九块板的保护开路， 这个也是一个保护开路的板子，这个呢也是一个保护开路的一个板子。咱重点看看这个第九块开路板子，这边呢就是什么从变压器啊，本体来的，也费电量， 泵体重瓦斯节电器这边这边是从变压器泵体来的油载重瓦斯节电器节点节点，这也是 这就是泵体过来的泵体重瓦斯过来的这个节点，一旦泵体重瓦斯动了以后，这节点到了这个保护开路里， 是不是本田中瓦是把我开入，我开入过来以后呢这个记忆，这个继电器呢，它就动作，是不是动作以后呢它呢节点呢就会闭合。咱看一下第二张图纸， 这个呢就是第二张图纸，这他的那个节点，这一这呢也是第九块板，是不是这都是那个第九块这个开路板， g 一、 g 二、 g 三、 g 四这四个接点器一旦得电以后呢？刚才说的是 g 一 接点器，是不是啊？扁体中瓦斯的，扁体有中瓦斯，接点器动了以后呢？保护开入，保护开入的那个 g 一 接点器动了以后，常开接点闭合，闭合以后，然后到这个 一个宾利这款车的压板是投入了，然后呢他呢就到了这个什么第十四块板，这块板是什么？保护开锁板，第十四块板， 咱们变压器本底瓦斯本底中瓦斯有了，动过继电器以后，动了以后呢？刚才咱说了，通过一个保护开路的继电器得电可以 z 一 z 一 得电以后，它的常开节点闭合，然后呢这个时候呢进入到 这个第十四块板子，这个是什么？保护跳闸启动回路。你所有的开路最后都进入到这个第十四块板子，保护跳闸启动回路，这个时候呢，这个启动回路呢？他有个 这个 k 一 这个接点器，这 k 一 接点器断了以后呢，它呢就会有一个，也有一个节点常开节点闭合，这个时候呢就会保护跳闸输出，然后到了开出回路，可以看一下 是不是这个呢？实施呢就是保护开车回路，这不什么跳闸出口吗？是不是？这不是 k 一 吗？ k 一 一旦刚才那个 k 一 接电器得电以后呢，这所有的 k 一 这些接点呢，全都闭合 跳闸输出命令。你看跳高压车这么多，是不是跳高压车一跳高压车二跳中压车，跳低压车分支，是不是？这还有跳低压车二分支，还有跳闸备用等等， 是不是都经过一个跳闸出口压板是不是出口压板，然后进行跳闸，这个呢就是保护开出回路，开和开出呢就是这么一个关系， 咱们可可以看一下，再看一下第二个开入油载重瓦斯，油载重瓦斯比如说变压器瓶体油载重瓦斯接点器动了以后，它的那个瓦斯接点器节点闭合，这节点闭合以后呢， 就进入了咱们的这个水电的保护装置里。开入，说开入里边以后呢，得电，这个 j 二呢，这个接点器就得电了以后呢，它的那个长开节点 j 二就要闭合，闭合以后呢，你们可以往下看， 它呢进入到这个启动跳闸弧度里，这个 j 二节点闭合，闭合以后，通过这个 功能压板，是不是牛仔重瓦斯这个功能压板，然后进到这里， 进到这个第十四块板子背板，这是第几块板子？咱就讲了第九块开路背板，这是第十四块板，是保护开除板，他呢先进到一个启动跳闸这么一个回路，这么一个转接， 进到这里之后呢，这个 k 一 继电器得电， k 一 继电器得了电以后才进行保护跳闸出口，这是第十四块板。然后呢， k 一 得电以后，咱看一下 k 一 的那个敞开节点在哪？ 是不是这也是第十四块板子，这个是保护开出，这些呢都是在继电器的敞开节点， 敞开节点闭合以后，这些相应的跳闸回路就开始通了，经过一个跳闸出口压板， 是不是这什么调相应的回路，高压侧一、高压侧二调重压侧调低压侧分支，是不是？这就是一个保护开出的一个回路，第十四块板子是保护开出，第九块板子呢，是保护开入，我开入板子呢也是有很多的，在看上也看了八九十 十四呢是保护开出板，我开出板这个节点闭合，它需要一个继电器，在它板子上面咱可以看一下， 这就是保护装的一个背板，八九十十一，这都是他的保护开入板，是不是这里是 k 一 k 二，其实他应该是 z 一 z 二，标不标准，这是保护开入这开入回路，你看还接到这些东西， 这个就是十四、十四、十四，那个保护开出回路，这是保护开出回路的板，是不是他先通过进到这里面之后呢？有个继电器，继电器动作以后才逐渐往外伸出，你看十一十三， 这个十九是公共，然后就往外跳闸，这边呢是一个继电器， 这就是保护开入开出的一个回路。好了，今天咱们对于电气二次回路的保护开入开出回路呢？先讲到这里，下期咱们不见不散。
1777电气技术小课堂

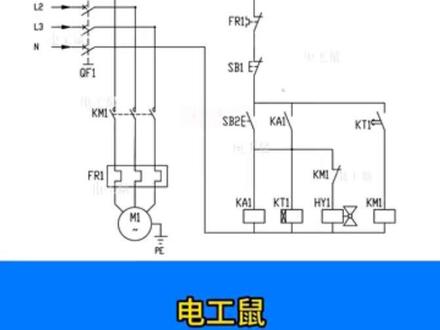

07:19查看AI文稿AI文稿这个电路呢是一个入门电路，看一下这个电路实现的功能啊都有哪些？在解析电路功能的时候呢，是按照从上到下，从左往右这样的一个顺序呢进行解析。首先呢就是电源部分，这呢是有三根火线， 一根零线，这呢还有地线，一共是五根线。通过这样的一个电源呢，我们需要知道任意两根火线之间的电压是线电压，电压等级呢是交流三百八十伏。 任意一根火线跟零线之间呢是相电压，电压等级呢就是我们比较熟悉的交流二百二十伏，它是有这样的一个关系。这个任意是什么意思呢？ 就是因为有三根火线，所以说线电压，相电压呢，它是各有三种组合方式。线电压呢比如说是有 l 一 l 二， l 一 l 三和 l 二 l 三这三种组合方式呢，他们的电压等级都是交流三百八十伏的。同理项电压呢也有三种组合方式，就是 l 一 和零线， l 二和零线，还有 l 三和零线这三种组合方式呢，都是向电压，电压等级都是交流二百二十伏的 ac 呢就是表示交流电，如果说是直流电呢就是用 dc 表示，像这些呢都是属于这一个电工方面的基础知识。 另外呢，如果说想要看懂这种电气原理图的话呢，还需要掌握一个基础知识，就是常见的电气键，他们的图形符号和文字符号，比如说看到这样的一个键的时候呢，我们需要知道什么呢？需要知道它表示的是交流接触器的主触点， 如果说这一块我们不掌握的话呢，我们看这种图的时候呢，就跟看天书似的，所以说像这些呢都是属于这个看懂图的前提条件。 在刚开始的时候呢，我们也不需要掌握太多，只需要掌握一些常见的就行，比如说像断路器， 交流接触器，还有热继，还有啊电机，风机或者是泵，都可以用这样的一个符号呢来表示。像这种呢就是自复位的常闭的按钮开关，这个是啊自复位常开的按钮开关，这个是啊中间电器， 时间继电器，当然这个时间继电器呢分为啊通电延时和断电延时，都是需要去掌握的，这个呢是电磁阀， 像这些常见的呢我们需要去掌握一下，另外呢还有就是指示灯，还有就是一些急停开关，就是各种各样的一些按钮开关，旋钮开关，都是需要去掌握的。 好。这些件呢我们就大体上呢去说这些啊，刚才呢就是他们各代表什么样的一些件，也都跟大家说了一下。接下来呢我们就看一下这个电路他的动作过程是怎样的。 这个总电源进来之后呢，就是经过了一个断路器，断路器出来呢是分了两路，一路是啊主回路，一路是啊控制回路呢比较简单，就是一台电机，由热剂啊进行保护，由交流接触器的主触点呢进行通断的控制。 我们主要呢看一下控制回路，首先是电源部分，这是取了一根火线和一根零线作为了控制回路的总电源， 通过这种电源结构，再加上咱们刚才所讲的基础知识，我们可以判断什么呢？可以判断这些件他们的线圈电压等级呢都是交流二百二十伏的。 好，接着往下，这个呢是热继所对应的长臂的触电开关，主要是起到一个保护的作用，比如说电机 m 一 在运行的过程中出现了故障，这个热继呢会进行一个动作，这呢会断开， 由于这个开关呢是串接在了控制回路的总回路里面，所以说这一旦断开呢，整个控制回路呢都会失电， 控制回路失电，电机呢也会啊停止运行，它其实呢就是这样的一个动作过程。好，接下来这个开关的作用呢就是啊停止，这个是启动。 好，当我们按下启动的时候，开一得点它，得点这儿闭合，形成自锁，因为这个开关呢是一个自复位的常开的按钮开关。 如果说我想让这个开一进行一个持续的得电的话，我不能一直在这按着，是不是这种情况的话呢，就可以在这个位置啊，并接一个中间继电器的常开的触电开关，当他的线圈得电的时候呢，这闭合， 这儿闭合，即使这儿断开呢，也可以走这一路，让这个线圈呢进行一个持续的得电，像这种电路呢就叫做自锁电路。好，按一下启动，这儿闭合，开第一得电。电磁阀呢得电 开第一呢是一个通电延时的时间，继电器电磁阀呢就是控制管路通断的一个电圈键， 我们注意一下，这个电磁阀在开启的同时开 t 一 会开始进行一个计时，比如说是三十秒钟的一个时间， 当三十秒钟的时间到达的时候呢，这会啊闭合，它闭合 m 一 的电， 它得电，这儿闭合，当然在这之前呢还有一个触点会断开，就这个触点是这个触点呢会首先断开，它断开呢电磁阀是不是会啊失电停止运行，也就是说这个电路所实现的功能呢，就是按一下启动按钮开关， 首先是电磁阀启动运行，运行三十秒钟的时间，电磁阀关闭，这个电机呢启动运行其实就是这样的一个功能。 那么像这种电路适用于什么样的一些场景呢？比如说有一个工装设备，这个工装设备呢需要进行一个润滑，就是在每次启动的时候呢，可以让这个电磁阀开启， 先补一些什么呢？先补一些润滑油，然后呢这个电磁阀停止启动主轴电机，其实类似这样的一些场景呢，就可以用到这样的一个电路，主要就是这样的一个功能，好吧，另外呢就是咱们说一下， 很多朋友可能会说这个这个位置能不能够直接使用这个开 t 一 的瞬动触电，我们这呢说一下啊，就是如果说开 t 一 有顺动触点的话呢，我们就可以去使用，如果说没有的话呢，我们就可以加一个中间继电器去实现， 市场上呢是有带顺动触点的时间继电器的哈，只不过在这呢我们把这个时间继电器呢当成的是一个，就是普通的一个时间继电器，就是不带顺动触点，那么如果说这个时间继电器 是带顺动触点的话，那么在这儿呢就可以直接换成开 t 一 它的顺动触点就行，像这些触点的处理呢，我们都可以啊，灵活一些，好吧。
1783电工鼠
02:30查看AI文稿AI文稿大家好，今天我们来学习一下配电箱的识读。我们以 l g e 配电箱为例，我们先来看配电箱的一个基本参数， pe 呢是额定功率八千瓦，需要系数是 k x， 功率因素的话是烤三鱼饭，计算功率的话是 pgs， 计算电流的是 igs。 然后呢，这 些参数它是决定了配电箱的一个贺载能力和选型的是 igs。 然后呢，这些参数它是决定了配电箱的一个贺载能力和选型的。是 igs。 然后呢，这些参数它是决定了配电箱的尺寸呢，是 宽高深宽三六零，高四八零，深一五零。我们在安装时要预留足够的空间。我们再来看一下回路细节，它是从 w l 一 到 w l 十六，总共是十六个回路，包含了不同场景的用电需求， 大多采用了是 w d z b y j 杠三乘二点五杠 s c 二零的一个配置。它是什么意思呢？其实就是低烟无卤阻燃型 电线，然后是三根二点五平方毫米的穿 s c 二零的一个钢管辐射。 c c 的 意思是沿顶板按敷， w c 是 沿墙面按敷， f c 的 话，它就是沿地面按敷。 我们来看一下这个断路器，这是断路器的意思，断路器的型号是 n b h 杠六三杠一 p c 幺六，它代表就是一级额定电流，是十六安的一个微型断路器，主要就是适配一下照明和载。我们再来看一下漏电保护器，漏电保护器的话， 它是 nb h l e 杠六三 y 杠 c 幺六杠一 p 加 n 三十毫安，这个三十毫安的意思就是当该回路漏电电流超过三十毫安时，断路器自动打开，用来保护我们的电器。 嗯，避免接触到触电的一个危险。预留回路和失电监测信号。回路的话，它是现来有所调整的。比如 w l 十六，它采用的是 fc 沿地面辐射， 而且它的管线是 w d z b y j 五乘十，杠 s c 四零的，它的线芯洁面更大，能够满足更大的用电需求。而且它这个 ct 是 沿桥架辐射的，就是像这种大电缆，它一般都是沿桥架辐射。 另外呢，像 w l 十二，采用的是 n g 杠 a b t l y 三乘四 c t w c， 它是属于矿物质电缆，专门用于试电监测信号电源这种关键回路，保障信号稳定传输。好的，那今天的学习我们就到这里啦，谢谢大家。
551造价师喜喜

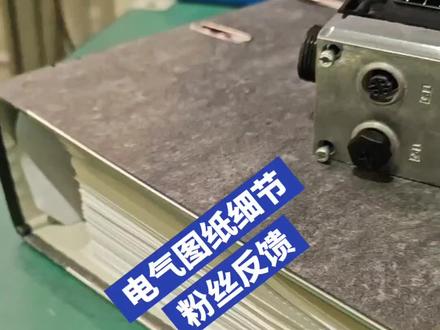

01:15查看AI文稿AI文稿这么厚的电气原理图当中呢，原件前面的前缀讲号表示什么呢？也像这里的五 b、 u、 e 前面也有讲号， 五 w、 c、 i 呢，前面都有讲号。前面这个讲号呢，我们表示的是设备代号， 你何止是原件的代号，那么我们这些图纸当中呢，还有高层代号、位置代号等等等，你看这里的杠八叉 d 四零零，这个我们指的是接线端子牌的代号啊，这是一个接线端子牌。 杠三十七 x d 二十四，那么这也是一个接线端子牌，这是 ups 电源，前面都有杠，表示电气原件。 电源分配器前面有杠表示电气原件。 四十五 k f 幺二有个表示电气原件。那么下面我们这里有加表示什么呢？评论区呢？评论一下。
342雨花电工自动化(季工）
00:57查看AI文稿AI文稿怎么从平面布置图或者是现场的配电箱编号快速判断这个配电箱的用途和功能？大家好，我是大熊，先关注收藏，防止需要的时候找不到。 我们来看图例， a l 代表照明配电箱， a 是组装、装配和森宝的英文缩写， l 是照明赖挺的英文缩写， alj 就是公共照明配电箱的意思。 al e 代表应急照明配电箱， e 是应急以猫真 c 的英文缩写。 ap 是动力配电箱， p 是动力 power 的英文缩写， ape 就是代表消防动力配电箱。 a t 是双电源切换箱， t 是转换 chance fo 的英文缩写， ac 代表控制箱， c 是控制 ctrl 的英文缩写。欢迎大家在评论区交流！
3773电力工程·大熊

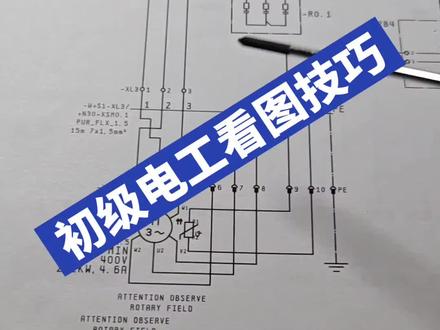

03:22查看AI文稿AI文稿对于我们初级电工来讲呢，那么我们看这些电器原理图的细节呢，大家呢一定要知道，记得点赞加收藏啊。这是一台三相电动机，那么液压泵的主电机， 那么这台主电机呢，你看我们内部啊，还带有咱们这个原件，这个原件呢，我们在电机当中它起到什么作用呢？这个图纸当中呢，首先你要搞清楚，咱们这个原件呢， 它是 ptc 热敏电阻，这个热敏电阻呢，在我们电机的内部检测电机的温度， 那比如说我们绕组产生的温度，哎，电机的轴承磨损啊等等产生的温度，热敏电阻检测到的温度， 然后反馈给到我们。四十二 b 四热敏电阻，电机保护继电器， 这是我们热敏电阻的啊，电机保护继电器，那么这里的 a e a r 呢，是给他供电的，接继电器的电源 t e t i 接我们的热敏电阻， 那么这里的网一网二呢，他是无缘的，那么我们是远程复位，给他呢，接一个常开按钮呢，就可以远程复位， 这里的九五九六是常闭，九七九八是敞开，那么这个是 type 的是什么？手动复位和测试，上面是什么电源的啊？ ready 的 工作状态指示灯。 一旦我们热敏电阻呢，温度超高温的话，那么我们的这个继电器呢，那么他的九五九六长臂就会断开， 九五九六长臂一旦断开呢，那么我们这个信号线啊， e 三点四这个信号呢，他是给到我们 plc 的 啊， 你看我们这个信号是他接到了我们六十九点五来，根据这个坐标呢，我们去看看啊， 你看这是我们的六十九压六十九点五图框当中的 第五区，沿着五区往下看， e 三点四，那么它是给到我们 plc 的 输入信号，你看液压泵电机啊，温度 ok， 如果是超高温的话，那么我们这个输入点呢？就没有输入信号，电机呢？他是没有办法启动的啊。
