大家好,现在由我来为大家讲解一下,看我们的叔叔如何使用,要控制风范和照明,就是灭虫类的设备的解法,我们把它拉开, 这个是三幺数字模块,这两个端子上标的是这一,这二就这里是中线,这个是不需要接电源的,是二线,这么快, 这上面标的是欧债,欧服是输错,纠结这边的输出单就是负债短这一点,标的是啊,一条条就是反馈,纠结 这边这个位置是反馈的,我们来测试一下如何判断他这个是反馈还是那个。我们打出来这个珠子是五十个的,就是线圈,这个是四克的,就是 三块多, 他的输出负债就没得了,一一恢复的时候就是五十六,说明这个就是负债了,我们的输错我在,我负债就在这个位置。
粉丝3419获赞6910

戴河安 tx 三二幺幺模块编码方式一,用夹子靠在 c 一 c 二上编码。 方式二,将编码器背面隐藏的金属延长铁片伸出,将模块的 c 一 c 二端子与编码器铁片靠在一起。方式三,用一根延长线接在编码器背面, c 一 c 二螺丝位置延长线另一端接一个模块底座, 将模块跟编码器通过底座相连。我们现在开始给模块编码, 按一下开机键,再按一下开机键,打开背光,读一下模块编码 退出,写地址,按一下二,地址十三按下写, 写入成功三,参数设置三,读取中正常模块我们是减线四,反馈外卖冲刺 信号开,当我们需要关闭模块的前线功能,就按选择二,然后如果说反馈线 自反馈选择三,按下写, 模块参数设置完毕。 太和安 t x 三。

下面我们来讲一下太阳呢三二幺幺输出出路牌控制照明配电的解法。左边这个是照明配电箱,这边我们绕开了之后看得到热门用双脚线接的中线啊,一条线接的反馈 o k o 服是觉得输出而复杂,这里是个纪念器,把它画下,看到没装饰就控制的几点前。

朋友们大家好,今天和大家分享一下泰和安的产品接线以及读写码的操作,这里面选的产品是泰和安的输入模块,产品的型号是三二零一 这样一款书模块需要对接哪些设备?他主要用来对接现场主动性的消防设备,比如说水流指示器或者是压力开关。 把模块取下来,看一下他的底座,底座上面有两组接线端直,一组这一这二他接来自于报警主机的信号二种线, 另外一组 rat 一, rat 二接主动型消防设备的反馈端直,同时要压接十千欧的剪线电阻,记住一定要压接电阻,否则这个模 块有可能会爆故障。说了他接线,再来说一下他的读写码操作,包括长臂长开,猜出的设置 电子编码器进行开机操作,这里面已经开机完毕,模式就选择 t 三模式就可以,再看一下,这就是 t 三模式, 然后用电子编码器,这里面我自己人工做了一个演出的这样两个端直,大家看这里面有两个引线, 两个引线直接对接到模块了,这一这二端直上,注意要直接对接到位。然后先做一下读码操作,显示地址零零一 类型输入模块配置就是长币,选择退出,然后我选择二写地址,地址码我改成二号,然后按写, 大家看一下地址,改写成功,由零零一变成零零二,我再次退出,然后我要改写拆数,之前藏币我要变成常开,我选择三拆数设置, 这里面一是开,二是 b, 我直接选择一,由之前的长臂变成长开,我按写键 好,改写成功,我选择退出,最后再读取确认一下,按一读,信息 地址变成零零二,类型不变,输入模块配置变成常开。好的整个过程当中和大家分享了太和安输入模块的接线以及读写码常闭常开拆出的设置。好,谢谢大家,我们下期再见。

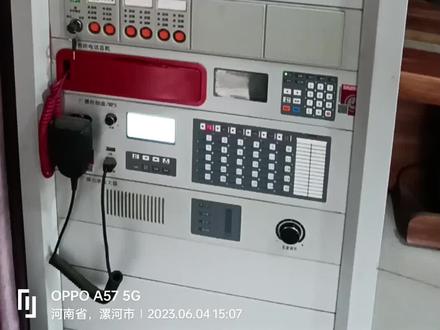

大家好啊,今天呢跟大家说一下咱们这个泰和安啊,三零幺六 a 这个主机,它的一个 多线盘啊,他的一个设置多线盘,我们如何去设置?然后定义咱们的这个终端启动咱们的终端啊?是电瓶输出, 还是说这个脉冲输出,对吧?啊?如何去设置?我们来看一下啊。首先我们还是要按菜单键,然后进入这个系统设置啊,系统设置这里会有个多线盘设置啊, 咱们呢按确认,确认以后同样跟咱们的总线盘呢,他是差不多的啊,首先我们要知道我们的盘号为八十四到一百一十五,也就 说咱们的这个盘多线盘,他的一个盘号,他的一个设置的容量只能是从八十五做七十号,一百一十五,然后作为他的接触号啊,这是他的一个盘号啊, 那么现在呢,他是只有一块盘啊,这一块盘他也没有放满,所以说呢,这就八十四号盘啊,盘号就八十四这个序号,你不用管他,盘号呢就是八十四号,然后间值呢,这里是零零一, 零零一就是指的咱们第一个啊,第一个按钮,咱们每一个按钮控制的是一个终端啊, tx 三九幺幺的一个终端啊,咱们这个终端呢, 充电器也是输出一个二十四伏,他可以控制咱们的风风机,也可以控制咱们的水泵啊,让我们来看,刚才是讲到了这个键, 电池啊,稍等一下,我们进去啊,电池的话,第一个那就是零零一啊,然后二次码,这个二次码 咱们呢这里要选择,比如说我们是第一个盘,他的一个二次码的话,我们一第一块盘,他的第一第一号啊,一个第一个按键,咱们就选择这个二次码,就选择这个一零零零一啊,就可以了,就像现在这个样子啊。 然后设备类型,我们这个控制的是一个消防栓泵,对吧?消防栓泵,那我们就输一个幺二七幺二七从哪得来的?就是从这啊,他的设备类型 输进去,然后这边有一个输入类型电瓶输出啊,这个输出我们是可以更改的,也可以更改为一个脉冲输出啊,也可以更改为脉冲输出,咱们的设备需要什么 输出我们就给什么输出啊,在这里设置就行了,下面就是他的安装位置啊,安装位置,安装位置我们进来以后还是跟咱们的总线设备是一样的,然后去写输入拼音啊,还有这个字母都可以啊。 完事以后我们回到这个界面,按咱们的 fe 保存啊,保存就可以了啊,然后保存以后 这个键咱们就设置成功了啊,就设置成功了啊,咱们就可以尝试的去按一下咱们这个东西,看能不能启动现场的设备啊。那么他对应的就是咱们这个后面的一个多线啊,我们看一下前面就是咱们这个多线板的按键, 这后面呢就是他这个板子啊,刚才咱们前面呢一共是有六个,我们看啊,六个按钮,对吧? 那现在我们看这是六个继电器,一二三四五六六个按钮分别控制六个继电器啊,六个继电器动作以后,他就控制咱们后边的终端输出,一个二十四伏啊, 那这里呢就是六个接线端子,我们看这边从一开始他一个一组接线端子,他是三条线啊,三条线, 所以说这是六组,那这里从六结束啊,一共是六个按钮,那么这里是接了两条,一个是喷铃泵,一个是笑转泵,也就说这边输出了两个终端啊,出去两个终端,那后面不用的,咱们要用咱们的电阻,把它给用电阻 压上去啊,压上去要不然会爆故障啊,同样这边用的话也要把它给压上,电阻可以看到电阻,我们要把它给压上, 这个大家一定要注意啊啊啊,关于这个终端的话, tx 三九幺幺这个终端,我前面有视频跟大家分享过的,具体的一个用法和接法啊,不了解的朋友可以往前翻一下 啊,那么这就是他的一个多线盘的设置啊,多线盘的设置 呃,刚才呢忘跟大家说了啊,咱们这个上面这个序号啊,这个多线盘设置包括总线盘的设置啊,它上面这个序号呢,咱们呢它就代表啊,它你所设置的这块盘它的一个顺序啊,比如说现在我们设置的是一号按键, 是吧?啊,第一个,那么这个序号咱们就一,就输一个一就可以了啊,比如说这个一我们输完了,下面我们看一下二号按键,我们设置的是一个喷铃泵,对吧?那我们选择下键,这么看跟第二个啊,第二个序号二,然后键字的话也是二,对吧?这就是喷铃泵一百三十四 啊,喷铃泵一百三十四,也是电瓶输出,然后安装位置在泵房啊,那么零三,我们看接着往下他就是一个序号啊,我们只要跟咱们的这个输入的这个序号一样就行了。第几个第几个啊?输入进去就可以了,没有别的代表什么意义啊? 啊?这个大家了解就行了啊,这个序号啊,关键是咱们这个下面的二字马还有这些类型啊啊,见值啊, 然后一定要输。对啊,还有就是另外这个电瓶输出还是这个脉冲输出啊?这个呢,大家根据现场选择就行了啊。


大家好,在消防报警系统中呢,控制模块的输出方式主要分为三种,包含电瓶信号、脉冲信号、开关量信号。那么这三种输出方式有什么不同?又可以控制哪些设备?今天我们做下分享。首先是电瓶信号, 电瓶信号是一种持续的输出方式,他在消防联动解除前均保持电压不变,我们通常称之为电瓶信号, 其主要适用于需要持续电源控制的设备,如消防风机、消防棒等。而脉冲信号是一种点动的输出方式, 是指在消防联动时,电源输出只保持一小段时间。我们通常称之为脉冲信号, 适用于现场只需要瞬间启动的设备,如排烟阀、送风口、墙切等。最后是开关量信号,开关量信号是一种无缘的输出方式, 可以看作是电灯的开关,只起到接通和断开电路的作用,适用于设备自身有电源,只需要接通或断开电路的控制方式, 如电梯破降、防火卷帘等。以上就是三种输出方式的区别,了解了吗?

大家好,我是恒信消防小李啊,今天我们来分享一下泰和安主机啊,三零零四的一个这个隔离部件 也叫删除啊,操作,首先进我们的用户设置啊,工作模式啊,系统调试,达到调试模式, 然后系统设置啊,我们先看一下我现在本机的信息啊,一回录信息 确认键 啊,现在就两个设备 啊,二号首报,三号声光啊,在在登登录上啊,统计数量两个,我们想把这两个删了啊,怎么删啊?想把二号和三号都删了, 系统设置二耸线部件设置啊,进来之后按这个等号啊,按等号 啊,这就是一号,现在不使用,所以说明明一号一号是有的啊,一号也是有的,现在上了仨,应该是两个手包一个声光,但是一号被取消了,所以他没有不显示了啊 啊,本机不使用数一个,本回路不使用数一个啊,我们把二和三啊,按确认键,按确认键切换使用和不使用啊,一条回路最多能关十个 啊,本机不使用数啊,三个 f e 保存设置,已保存,取消取消, 然后我们再来重新登录, f 二重新登录,按确认键登录, 这功能可以用于我们一些就是报故障的设备,而且也找不到,对吧?有些老项目找不到,找不到了,他这个自动登记他还在啊, 所以说用这个隔离把这个点给他去了 啊,我们再看 啊,现在都成零零了,登不过来了 啊,这就都没有了,一二三。好了,把这个功能分享给大家。

来分享一下泰和安两线制输入输出电平模块接线,这两个端子是信号总线端,不区分正负极。这两个端子是反馈端,同样不区分正负极。 视频中反馈线和输出线为同一个颜色,最好用两种颜色的线区分。这两根线去接终端设备的反馈端,这两个端子是二十四 v 输出端,去接终端设备的启动端。 有的厂家设备可以直接更改模块的输出工作方式,这一款不行就只能换模块喽。这是应急带普通照明的系统,需要电瓶输出,工作方式控制。按图是接好线,反馈端需要接一个中 端电阻,另外两个模块都是三千两百一十一脉冲输出的模块, 用作强切,强切,只需要脉冲输出控制就行了。这个电阻最好是装在终端,不然达不到剪线的功能。好多年的老项目了,管都生锈了。拉倒吧,不改了,反正也不是我做的。

调试三七零三红外对射探测器的时候,需要先给他设置好相关的参数,用编码器的夹子夹在他的 s 一和 s 二的这个端口上,然后呢我们采用 t 三的一个模式进入那个参数设置里面, 然后呢选择,首先我们要选择那个灵敏度,比如说我们选择灵敏度是一,然后 灵敏度选好之后呢,我们按写,写好之后呢,他光标就会移到下面的一个距离值的一个选择,比如说我们是八到二十米, 我们再选择八到二十米的这个距离,然后再按写,这样子的话他的参数就调好了,那么我们前面已经把参 数已经设置好了,那么呃探测器需要作为独立使用的时候呢?呃没有接那一个信号线过来的时候,那么我们接上二十四伏,就要分别把线并到这个信号线上面去,比如说 s 一并 s, 呃第一并 s 一,呃第二并 s 二啊,这样并过来他才不会报故障。那么这个时候呢,我们要进入调试模式,就要用这个调试板 给他触摸一下,这个有一个钢管管,呃到现场的探测器的话,都是打了有胶在上面的,我们一定要呃找到 呃找感觉啊,找感觉,把它感应了,他才会亮起这个红外对射的灯,那么这种这个调试模式下的话,这个数码管他也会亮起来,亮 起来之后呢,呃距离近的时候,他就会显示在一个一的一个范围值,如果正常稍微远一点的话,就四到八都是正常的一个数值,那么我们呃这个调好了之后啊,根据我们所需的调好了这一个,根据这两个距离调好了之后,这边显示也正常了, 那么这个时候呢,我们先别着急,把它调回那一个正常的监控模式,我们需要把那个盖子先给他盖好,把盖子盖好了之后呢,我们找到这一个位置 去给他感应,如果正常他没有退出那个调试模式的话,他这个灯还会在闪亮啊,灯还会在闪亮,那正常触摸触摸之后呢? 他只会退出呃,这一个调试模式,那么探测器他就不会报故障。如果说你是在正常盖子没盖的情况下,他还在一个调试模式, 还在调试模式下的话,你直接给他调回那一个监控模式,你再来盖盖子的话,探测器他就会报故障,这个大家需要注意一下。

考点班总线是消防联动控制器的手动操作,这是关键考核项。具体操作步骤如下,步骤一, 将控制器设置在手动允许工作方式,目前控制器处于自动禁止手动禁止的工作方式。在指示灯区,我们也可以看到手动和自动的指示灯均是熄灭的。 按下联动模式键,选择我们需要选择的控制模式,我们将它调整在手动允许按向下的选择键。 按确认提示,需要 输入密码,我们输入密码确认。 目前控制器处于自动禁止手动允许状态。在指示灯区,大家看手动允许的指示灯点亮。步骤二,按下对应的联动设备的按键, 比如我们按一下消防梦的启动按键,此时启动指示灯会点亮, 然后反馈指示灯也会点亮。如果启动指示灯和反馈指示灯都处于常亮状态,表示启动成功。如果启动指示灯处于闪亮状态,表示没有启动成功。同时火灾报警控制器的启动指示灯和 反馈的指示灯也均会点亮,就表明消防梦启动成功。再按一下相应的按键,可以远程手动停止消防泵。 嗯,操作结束以后,应该将现场的设备进行复位,同时将火灾报警控制器进行复位,使系统恢复到正常的工作状态。本考点操作完毕。

呃,这个应急照明集中电源呢?是和这个主机呢,有这个 can 通讯的,那么它是带地址的,那么地址设定方法呢?是三下查询,一二三, 那么可以设置本期地址,我们按确认,那么这个地址呢?是四啊,可以上翻下翻,那么就是这样设定的,那么当我们这个如果这个 can 这个通讯线没有接上去的时候呢,这个地方呢是会有两个, 一个是配电地址,还有一个是电源地址啊,当时的,呃是我两个都设置了。 呃,最后的话呢,呃,要先把通讯线连上了才来设置,呃才是有效的,否则前面设计设置的是无效的啊。
