海迅抽屉设置
大家好，本节课跟大家讲解一下在添加抽屉时右侧抽屉参数的设置。首先我们看一下第一个宽度，在添加抽屉的时候，他是会自动适应空间的宽度的，所以这里的参数实际是不起效的，我们可以不用设置。第二个深度， 这里的深度代表的是当我们添加类型是外盖的抽屉的时候，是抽盒的深度。当我们添加内嵌类型的抽屉的时候，代表的是抽面加抽盒的深度。在设置深度时，我们需要结合左侧的这个深度自动去看一下。 有两种方式，第一种，当我们勾选深度自动的时候，深度是由下方的这个抽屉和后距离的数值去控制的，那这里设置的深度就不起效了，后面的话我们会讲到这个抽屉和后距离。 第二种是不勾选这个深度自动，那深度就直接由右侧的这个参数去控制。第三个高度，这里指的是抽面的高度，再看高度的时候，我们也要结合左侧的这个高度自动去看一下。 有两种方式，第一种，当我们勾选这个高度自动的时候，抽面的高度是会自适应空间的高度的，这里设置的高度数值也不奇效了。 两种情况，当单个抽屉和多个抽屉的时候，我们分开来看。单个抽屉的时候，如果要计算这个抽面，它实际的高度是等于这个空间的高度， 加上这个抽面的上下盖值，再减去抽面的上下门缝。当我们添加多个抽屉的时候，也就是这里抽屉个数选择多个的 时候，抽面他的实际高度是等于空间的高度，再加上这个抽面的上下盖值，减去他上下的门缝，还要再减去这个抽屉的间距。那第二种我们如果不勾选这个高度，自动 抽面的高度的话，就直接是由我们右侧的这个高度的参数来控制的。计算的话，抽面实际的高度就等于我们设置的这个高度的数值，需要加上这个抽面的上下盖值，再减去上下的这个门缝，再往下板后， 这里指的是抽堵、抽帮以及抽面他们这几个板子的厚度，再往下这三个背板、后背板槽后距以及入槽量，他代表的都是这个插槽底板，他的板后还有他入槽的这些参数。继续往下这个抽面 下低于抽和，抽面下低于抽和，它代表的其实是抽面最下端距离，抽和也就是抽帮最下端的一个距离，指的就是这一段的距离， 他实际的距离要计算的话，是通过我们抽面下低于抽和的这个数值，要加上抽面的下盖，再减去抽面的这个下门缝，再往下抽屉和高度指的抽和的高度也就是抽帮的高度。再往下抽屉和后距离， 这个的话就是回到了我们刚才所说的控制抽屉他的深度，这里的抽屉和后距离代表的是抽屉和距离空间最后端的一个距离。注意的是我们要勾选深度自动的时候，这个数值才会 起效。假如我设置五十的话，抽盒这个时候实际的深度是等于空间的深度减去这个抽屉和后距离的。假设我空间深度是六百的话，我这里设置抽屉和后距离是五十，实际的这个抽屉 它的深度就是六百，减去五十是五百五，我们再往下看单边门缝隙，这个的指的是抽面四周的这个门缝， 如果你加多个抽屉的时候，需要注意的是这个门缝他只剪外围一圈的，看下方的这个图式的话，就是当加单个抽屉的时候是 剪四周的这个门缝，当你家多个、两个、三个甚至更多个的时候，他的门缝是只剪这一周的。下面这四个门板上盖、下盖、右盖、左盖，代表都是门板四周的 这个盖值。通常我们在加外盖抽屉的时候，需要设置内嵌的话，一般就是零，这里实际盖住的尺寸去计算的话，他是需要用我们所设置的门板盖值去剪掉我们设置的这个门缝，才是实际盖住的这个尺寸。 那接下来的话我们就加一下抽屉，添加完了之后来看一下他实际的这个数值，这里我们就不加一个了，一个的话可能比较简单，他的原理都是一样的，我们这里直接加三个，然后抽屉间距我们设置一下二，首先我们勾选这个高度自动为例，看一下 刚才所讲的那个公式，在计算这个抽面他实际的这个高度的时候，多个抽屉勾选高度自动的时候，是需要用空间的高度加上抽面的上下盖直， 再减去上下的门缝以及减去抽屉间距得出来的。那我们看一下目前这个空间的高度是七百六十四，我们设置的这个盖值是上下各是十八，门缝是一，抽屉间距是二， 添加好了之后得出的结果也就是空间的高度七百六十四，加上上盖十八，下盖十八，再减去单边门缝，上门缝和下门缝嘛，所以是门缝乘以二，再减去抽屉间距乘以二。 因为他三个抽屉的时候是有两个抽屉间距的，所以抽屉间距乘以二，这里我们当加单个抽屉的时候，就没有这个抽屉间距了，就不用减这个抽屉间距了，得出的结果 果是七百九十四除以三，每一个抽面他的高度应该是二百六十四点六七，我们选中加完的这个抽屉，选中抽面，在右侧属性栏这里查看一下，这个抽面的高度是二百六十四点六七，和我们得出的这个结果是一样的， 那接下来我们再重新加一遍，不勾这个高度，自动的看一下，重新还是选择这个高度七百六十四的空间， 设置抽屉个数，三个抽屉间距。二，不勾选高度自动，这里我们来设置一下这个高度，设置一百五。我们刚才所讲到的不勾选高度自动的时候，抽面它的实际高度是要用高度的这个数值， 也就是我设置的这个一百五，加上上下的盖值，再减去上下的门缝，上下的盖值两个十八，上下的门缝，也就是门缝乘二，然后点击确定 高度数值一百五，加上盖十八，加下盖十八，再减去两个门缝，得出的结果是一百八十四，选中抽面右侧属性栏这里高度也是一百八十四。 看完了高度之后，我们再来选择这个抽帮，然后也是同样的，在右侧属性栏这里，我们可以看到它的高度是一百二，深度是五百五，这和我们刚才所设置的参数抽和高度一百二，然后抽屉和后距离空间深度 是六百六百，减去我设置的五十，然后抽帮的深度正好是五百五，也就是抽盒深度五百五。我们添加好的抽屉，想要二次去修改他的参数的时候，点击右下角模块参数，这里可以进行二次的修改。例如这个抽面下地域抽盒， 我们实际这个抽面下低于抽盒的这一段距离， 在计算的时候是需要用到我们设置的抽面下低于抽盒的这个数值，再加上 抽面的下盖以及抽面的下门缝的这里，当我把抽面下低于抽核的数值更改一下，输入数值按回车，在图上是直接能够看出变化的， 可以看到我每一个抽屉，他抽面最下端距离这个抽盒最下端的距离变大了，这个就是抽屉参数的设置。
粉丝1269获赞1908
相关视频
03:02查看AI文稿AI文稿这样的一个内缩的一个抽底，怎样一次性给他增加上去？就不用一个一个加上去了。我们现在先借一个 框架，框架就是八百五百五，高度四百两个抽屉先做 给大家，左右拆分掉左边右边 轻钢板， 这个就是固定用的，那么再加上这个抽屉，我是内欠的，确定，然后把这个参数稍微修改一下， that's what you've got。 好，我们看一下这个孔位有工作，这个这样调整，我们可以孔位取消掉， 上下孔位也取消掉，后面也取消掉， 这边也是一样，上面取下，下面取下 取消掉，报错了我们再来一下，然后我们改一下名称，这个我们就起个名称， 我们可以做一下标注，不封闭啊，下面也是一样，好名字，我们好了，然后这个孔位也要去掉， 这这边的孔位也要去掉，这样差不多，然后我们倒出模型 抽屉起个名字。好，然后我们新建一个 二百五百五，二百多两米，确定左右。第 我们加一块层板，高度我们定成四板，这个缩进去八公分， 切个八公分，这是安装脚垫的位置，然后加上背板，然后再加上这个抽屉， 那我们空巢预览一下，这样就是正常的一次性就加上去了，那我们还可以做成三乘，四乘都是可以的。好，谢谢大家。
421一设计拆单工作室
00:23查看AI文稿AI文稿拆单小技巧，每天学一招，今天给大家分享一下在海训拆单软件中抽屉及 bv 版的一键添加。在系统模块中找到想要添加的抽屉，设置抽屉个数，选择 bv 类型做左右避让，设置好宽度以及内缩尺寸。点击确认，咱们的抽屉及 bv 版就添加完成了。
00:27查看AI文稿AI文稿海信小技巧，一次添加多个横向抽屉，首先建个空白框架，然后把需要需要加抽屉的柜体画出来，选中要加抽屉的空间， 选择对应的抽屉模块，修改下参数，抽屉就加上了。
131海迅软件

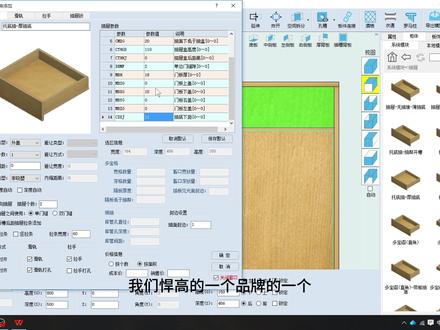

10:55查看AI文稿AI文稿大家好，我是一设计，这一期我们来说一下一个托底轨，托底轨的一个正确的一个添加方式。首先我们找到我们的抽屉， 然后找到我们有一个模块叫做抽屉，有托底抽后抽底，我们找到这样的一个抽屉模块，那么点击它， 然后我们来看一下这个华贵，我们可以去建一个这样的一个华贵，比如说我的物理贵叫汉高品牌， 我们就去建一个这样的一个品牌名称蛋糕。 然后我们在这里选择托底轨，然后我们当然我们可以去选择它的长度， 这个宽度 l、 v、 e 代表的就是这个导轨它的高度，它的总高度是多少？我们这里有一张有一张表， 这个就是脱离轨的一个参数。首先我们来分析一下我们这个脱离轨有几个要点，就说我们需要知道哪些要点，就说我们这个脱离轨才不会出错。 我们来看一下我们这个拖地柜有几个插座，第一个 是我们滑道的这个长度，然后我们一个宽度，刚才我们说的是他的高度，然后安装的一个间隙， 那我们三节轨正常的是幺三，那脱离轨就不一样，还有一点区别，剩下的这些是滑道的一些定位孔， 那我们也可以去增加，也可以去让师傅啊现场去去直接安装都是可以的。现在我们就去看一下我们需要的一些参数。 第一个是我们的这个撮合应该是做多深，我们这撮合的这个 深度我们要做多少？这里我们可以看到这张图， l 代表的是我们这个车车盒的一个深度， nl 代表是轨道的一个长度，说明 nl 减掉一公分 就等于抽核的这个深度，所以说我们要注意了，我们做抽核的时候一定要比导轨短一公分， 这样才可以安装啊。不同的拖地轨有不同的参数，比如说我们需要做拖地轨，首先我们拿到这样的一个表，那里一个参数表， 我们看他的参数，这里一个 bl 代表的是这个空间的这个深度，我们 需要比这个导柜的长度大一部分，我们才可以安装。然后这个深度我们现在已经弄弄清楚了， 下面我们就来弄清楚两边的这个间隙我们应该留多少。这里我们可以看到一个井二幺星二四点五，这个代表是什么意思呢？代表的就是我们不同的 厚度的一个板厚，我们需要安装不同的一个间隙， 比如说我们是幺六的板，我们就是二一九幺六，就是等于五毫米的间隙，我们一边留五毫米就可以。但是如果我们的 板扣不是幺六的，比如说是幺八的，那我们的这个导轨就是二四点五，减掉幺八就等于六点五，我们两边需要留的间隙就是六点五毫米，我们这个板扣不能超过 幺九幺九的这个厚度是我们的这个导轨安装的一个极限。然后我们再看一下 这个十一代表是什么意思，就是说这个代表的是我们这个轨道需要挂钩的这个位置，我们是一点一公分，就是十一毫米， 然后这里有一个二七点五是什么意思？就是我们这个轨道需要预留的一个 间隙，比如说我们离底部最小是二七六五，意思是我们这个抽核一定要是 空间预留的时候，比如说我们底部预留的时候，正常我们需要留三公分，就到这个底板三公分的位置在我们这个抽盒才能安装，那我们顶部可以留一公分也可以的。 然后我们再来看一下 安装，其他的就是孔位， 其他的就是孔位，打孔怎么打？这上面都是有一定的参数，然后我们看一下他的轨道 有多少种区规格，比如说我们的轨道规格，我们有二百五、三百、三百五、四百、四百五、五百，有这些规格就是我们要在这我们的规格内选择。 然后我们再来看我们这个脱离轨，我们这个参数应该怎么去填，首先我们在这里我们去摆一个名，品牌名称就是汉高。然后我们选择脱离轨， 我们改成二百五，用我们刚才有二百五升的轨道，对吧？这个我们改成四零，就轨道的高度改成四零，如果我们是幺八的版，我们记住了一定要改成六点五，六点五毫米，刚刚 计算过了，二四点五减掉幺八就等于六点五，这是我们轨道安装的间隙，这个价格是根据价格用的，这个这一些孔位啊，我们也可以去填写，根据我们的这个参数表去填写， 如不去填写也可以。然后我们来看一下这个轨道轨道的长度，我们从二百五开始， 二百五，那么错误方的开始就是二百五，我们就这样结算啊，就二百五结算是我们二百四开始 啊，二百四结束啊，二百五，我们再保存一下规格，然后我们再来保存一下这个方案 啊，我们添加这个 ct 啊，我们现在这个 ct 我来看一下是多深的，我们是四百五十六的深度，在这边 四百五六的深度，我们后面最少要留一公分的这个间隙，比如说我们这个轨道只能做到四百四百的轨道，我们来添加一个四百的一个规格，四百 四百的一个规则，然后保存规格，然后保存方案 啊，我们来做这个抽屉，这个抽屉我们现在只能做到三百九，就是四百的轨道，我们抽盒需要做到 导轨剪掉一公分高度自动零下是两个， 然后我们在这里这个高度，我们现在这个空间的高度是一百五，比如说我们最少下面要留到三公分，上面留到一公分，比如说我们总共要剪到四公分，就是做一百一的轨道 啊，一百一的撮合高度。然后我们再来看这个盖子，上面零， 下面是 mini， 左边是一米，呃，右边是一米，左边是一米，这个我们刚才看的是幺幺， 这个数字是幺幺，我们保持末二。那我们下次知道这个脱离轨就是我们所用到的我们焊膏的 一个品牌的一个玻璃柜，然后我们确定这个拉手答案可以不要扎起来，我们把它去掉，把 vr 孔去掉， 我们看一下我们这个脱离轨，首先我们要了解我们的深度，三百九旁边的这个导轨的厚度是六点五，然后我们的 这个下面这个抽帮与抽底，它的间距是一点一公分，这些这个参数我们要进行正确。 像我们的这个拖地柜就设置好了，设置好了之后我们下去下次去添加的时候，我们就有这样的一个参数，我们可以去试一下。比如说我们这个加这个抽屉， 我们可以选择华为这边我们有一个梵高的一个品牌，比如说是这样的，我们选择三阶柜的时候，然后我们可以选择梵高， 那选择托尼柜，我们就可以找到我们当时我们自己去建的这种方案，驾驶就不用去动了啊，六点五啊深度，然后到下挂的一个高度， 你抽底的一个下句，这三个参数一定要别弄错了。好，谢谢大家。
