杜亚电机485调试行程教程

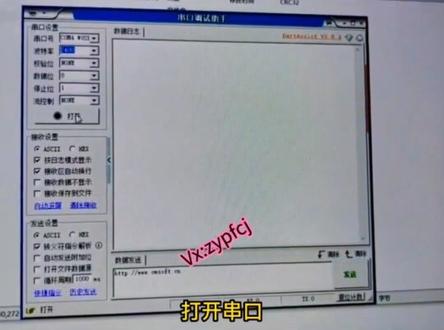

n 二一开合连电机四八五调试教程准备 r s 四八五转 usb 转接器一个，八 p 八 c 水晶头一个，压好网线，水晶头金属面朝上，从右向左，二号线对应转换器的 t x d， 四号线对应转换器的 rxd， 转换器端对应接好信号线，将压好的水晶头插入四八五电机底部接口，另一端转换器插入调试电脑的 usb， 打开串口调试软件，选择对应的串口，波特率选择两千四百， 打开串口，接收与发送都要选十六禁制四八五直接单台接线配对，按协议说明书发送 f f a 一比一零一 b b 即可。电机收到配对指令后，来回走动一次，提示配对成功，按协议说明书发送，打开或关闭指令测试运行。

打开只能走一部分，它就不走了，这样行李怎么调？首先遥控器 p 二键，按一下下面的键，按一下 p 二键，再按一下登上五次，好，结束扫码可以了，拿在打开跟着走，到头 关闭你这里没问题，可以了。

两百二十伏电第二个口的编程，编程灯第二个口，然后 a b， 然后到了这里的时候把这里的地址改成零幺零或者零幺零啊，就这里， 然后我们去按这个上两下松手， 出现豹纹即可，然后这里就是可以控制了，下行 裙子香型。

条形成就是调整电机运行圈数，电机上面有两个孔， 每个孔旁边有两个箭头，这个箭头向上就是电机向上运行的时候，用这个孔来调节， 斜箭头就是调节电机运行的圈数，这个箭头只是加的时候表示。顺时针旋转，电机运行圈数增多，逆时针旋转，电机运行圈数减少。也就是说电机向上运行的时候，需要通过这个孔 来调节电机的运行圈数，顺时针旋转加大电机运行圈数，逆时针旋转减少电机运行圈数。我们调试上行程，就是让这个轨道 向上走，停到卷绳器下边一点，按遥控器上行键，电机向下运行，停了之后我们通过这个孔顺时针旋转，电机会随着调节棒的旋转而转动， 好达到我们需要的高度，拔出来调节棒就可以了，然后调试下形成， 我想让轨道停在这个标签处，按下行键让电机向下运行，向下运行，电机向上转动， 他现在不到标签处已经停止了，那我们就调节上面这个孔，顺序 指针旋转，让他家形成。随着调节棒的旋转，轨道向下运行， 达到想要位置之后，拔出调节棒就可以了， 如果轨道达到需要的位置之后，电机不会停止，那就要给他减形成，我想让轨道停在这个白色标签处， 现在向上的下降，看他会不会到达这个标签处停止， 他超过标签处了还在运行，那就让他先上升， 超过标签处继续上升， 然后在下降，在下降过程中找到对应点位之后 逆时针旋转渐形成，这样都停止了，如果说还想再下降一点，那就顺时针旋转，点击会加形成这样就可以了。

好的，今天跟大家讲一下四八五的电动充电怎么设置，首先我们要接好电源啊，给他通二百的电，那么这个是四八五的线 啊，失败的线直接用这个水晶的插好，死皮的水晶的插好，那这个呢是不用插的，那这里有两个孔啊，这个孔是设置的啊，像一个开关一样的， 嗯，这是个指示灯，那我们设置最后第一步，恢复出厂设置，用个牙签或者小螺丝刀直接捅个十秒钟，捅完十秒钟之后这里下面这个灯连闪五次，闪完五次之后就代表啊，代表什么呢？代表 恢复出厂设置了啊，刚刚闪了五次啊，这样就恢复出厂设置了。恢复出厂设置之后啊，这里面是没有地址的，但是 我们要把它设地址啊，怎么设地址呢？长按这个五秒，最下面闪了两次之后松手啊，这牙线伸开，我们来看一下，首先长按啊，第一次啊，闪了一次 啊，闪第二次马上生射，然后这个是我们发送啊，发送这个窗帘的信号啊啊，再看这边，这边连闪五次啊，连闪了五次，连闪五次之后 啊，这个就是好了，那我们试一下这个充电电机算不算啊？啊？充电开啊，充电关 反转啊，窗帘停，这样就是好了。那么这个呢是在这个地方啊，设置这个触摸屏的设置地址是在这上面啊，这个地方和这个地方，那么这边呢是在这里啊，这边是在这里，这里做了两 隐藏键啊，就是看不到，但是我们设的时候就这样设就可以了，那么这个是触摸开关啊，触摸触摸开关是这样设置，那么设好了之后呢，也可以通过这个普通开关来进行控制我们的电动窗帘啊，智慧主机在哪边呢？智慧主机是在这边啊， 这块主机设置这个，这个窗帘是在这个地方窗帘学习按钮啊，这个一共有十个电机，也就是现在这个系统呢可以。嗯，控制十台四百五的电机。 那四八五的电机的布线方法呢？首先啊第一个是电源要布到位，第二呢把这个每个窗帘的开关，哦，每个窗帘啊电机啊用四八五线啊或者是花线把它串起来，比如你家里十个电机啊，用一个 发现串起来了，另外一端的到智慧主机那边，这样就可以了，这个做四八五的电机就这样就可以了。

步压新款电机调试形成，首先我们删除形成，按 p 二键，点击抖动，再按下型键，电机再次抖动，再按 p 二键，电机抖动，删除形成完成。新款电机的话会直接进入循环模式，我们按上行键走到想要的位置， 老款电机的话需要其他指令进入行程模式，我们可以按一下上行键，电机进入点动模式，说明已经在设置行程，如果未进入点动模式，有可能是老款电机，需要其他指令 设置上行程的时候，不要让帘子一直往上走，这样很容易把绳子扯断，快要到顶端的时候，我们要按上行键让帘子进入点动模式， 等帘子到了我们想要的位置之后，要及时的按暂停键，然后长按暂停键， 大约五六秒钟，然后帘子抖动，这样我们的上行程就设置好了。然后接下来我们深入我们的下行程 看杜亚的新款电机，二四的百叶电机，还有三五的广钻电机，它们的调试方式都是一样的，它呈现的方式可以是百叶冬桃莲，还有罗马莲，香格里拉莲，卷莲，这些都是一样的。 下行的话我们看一下下行键，进入滚动模式，然后到达我们想要的位置之后按暂停键， 然后我们需要长按暂停键，然后点击抖动下行程设置完成。 好行程完成，可以按下暂停键试一下。

给大家出一个杜雅管装电机，四八五电机调试视频啊，改地址， 电机先通上电， 然后这是那个转换模块的接线啊，接那个 tr 加和 tr 剪电机的网线，接那个黑色和红色，这俩是四八五的 a 和 b。 接好以后，然后打开电脑那个调试工具， 调试工具打开以后点这个打开打开以后的状态， 然后点这个电机，点好以后先试一下通讯有没有通讯， 点击再转，然后再点上上线，点击再点停止。 好了，现在来改地址啊这一块， 然后这下边是你要改的地址，自己随便写， 改个两改两个一一， 哎， 输好地址以后点那个斜路， 改好以后啊，然后这两个蓝色区域就是你改好的地址，改好以后他就变成两个零一了， 现在写入看他已经改过来了，改过来以后你看 都改过来，腾讯 ip 零一零一，这就改好了。改好了然后试一下 下行，电机已经动了，上行停止，这就改好了。

我们需要的设备有支持四八五协议的二五管状电机，电脑暂不支持 win 十一系统对外通用四八五协议调试工具， usb 转四八五调试工具，如需驱动，请安装完驱动再使用。 首先确保电机使用转换器和电脑连接完成。检查线序，杜亚四八五管状电机出现线序为黑 a 加红 b 减， 电机通电。打开杜亚对外通用四八五协议调试工具，在创口设置中选择新增的四八五相应创口， 将波特率修改为九千六百。点击打开电机出场，默认地址为 fefe。 首先确保电机在默认地址能正常运行。点击上下运行，查看是否运行正常。 在改写设备地址处填入新地址，以零一零二为例，将零二填入地址的高位，将零一填入地址的低位。 长按电机设置键，电机鸣叫两次后立即释放。检查软件中地址是否都已经成功改变。检查 电机地址修改后是否正常运行。 杜亚二五电机四八五地址修改完成。当电机方向相反时，还可以使用软件进行幻象， 也可以使用软件设置行程，先设置上行程，将卷帘运行到合适位置， 点击停止。点击设置上形成电机会鸣叫多声转动一次。 再将卷帘运行到合适位置，点击停止， 点击设置下行程，电机会鸣叫多声转动一次，卷帘的行程就设置好了。

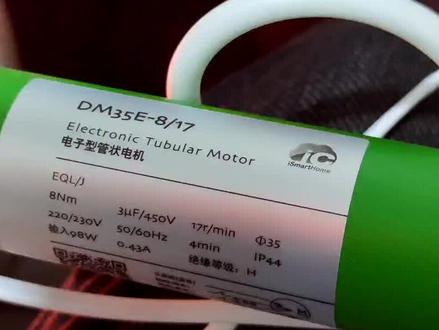

呃，这边给大家讲解一下我们杜亚管装电机这个四八五改写地址的方法，可以看到这一台是我们杜亚的三五的 eq 二杠钩，也是常规在用的带四八五功能的一台管装电机，然后这个电机是自带干触点，自带四八五线引出来的，有一根信号线，然后用到的话是他的 黑线和红线两个信号线是四八五的线，然后这个是市面上常有的那个四八五转 usb 的一个调试工具啊，正常的话 我们接法是黑正红负，接到相对应的正负，上面这两个口是四八五的口，这两根线是四八五的两根线认准了，然后现在我们把这个调试工具插到我们电脑上， 同时呢把电机也通上电，然后现在我们打 打开四八五的这个调试软件，打开正正确的框端口， 点击打开，然后第一步点取点击读取设备信息，正常如果是正常的话，我们点击读取设备信息的话，他是直接会弹出来一个反馈的，包括上面有个有卷帘显示，然后我们因为我默认地址是 f e， f e 嘛，卷帘的话看这边 f e， f e 在这里， 然后队长我们先去控制他一下，这电机都是会转的，停止上行，停止下行，这个能控制没问题。然后这边改地址的话，嗯， 可以看到把我们这边下面的这些东西全删掉，然后在提醒第一个框里面写零零，第二个长度这边写上二 呃，地址微的话可以自己去编，然后假设你地址要改成零五零六的话，在这边上面写上零五零六，然后按写入， 这个时候呢他正常来说是应该这边也会跳成零五零六零五的，你试一下，我写零六零五， 其实这个地址已经改过来，但是我们这个软件没有反应过来，停，停止了。

如果电机已有形成，则需要先清除形成，再进入形成设置状态。短按遥控器设置键一次，电机会转动一次，鸣叫一声。 短按遥控器下行键一次，点击会转动一次，鸣叫一声。再次短按遥控器设置键一次，点击会转动一次，鸣叫多声，点击行程清除成功。 在电机无形成状态下，短按遥控器设置键一次，点击会转动一次，鸣叫一声。 短按遥控器上行键一次，点击会转动一次，名叫一声。再次短按遥控器设置键一次，点击会转动一次，名叫 四升。进入行程设置状态。先设置电机上行程位置，将面料运行到想要的位置。长按遥控器停止键五秒， 点击会转动一次，名叫多声。上行程点设置成功。接下来设置下行程位置，将面料运行到想要的位置。长按遥控器停止键五秒， 点击会转动一次，名叫夺声。下行程点设置成功。点击的行程设置完成。
