组态王实现点位图与动画效果的连接
啊大家好，呃我们今天来继续学习一下这个阻太王的入门教程，第十讲过阵有关一下这个通话连接里面的分车旋转。 嗯今天呢我们讲这个分车旋转的话，我们就是自己画一个小分车啊，因为这里面前十段有几个内容的话我们就一起给他去讲了啊。 嗯，就是这个旋转动画啊，就是这个旋转动画这块用的还比较多，嗯就是怎么让一个我们需要的一个小风车啊，让他去转起来啊， 啊就这么一个动画啊，那我们今天这块的话来给大家讲一下啊。呃我们今天这边的话准备自己来换一份车，就是通过这种图形啊，多边形啊，我们出面去演示一下，我们先换一个 分车啊。呃，分车期快的话我就换一个自己。 我我经常会画这么个风车吧。啊， 画的稍微美观一点啊， 这是分车的一个叶子啊，胖一点 好，那么我们我们需要四我们需要四个叶子啊， 呃我们把这四个叶子的颜色给他改一下啊，第一个是用红色的，第二个用像这个绿色的啊， 三个用个红色的，这个用个蓝色的。嗯 这个啊，这个画图极快的话就是一个呃美观的一个问题了啊，这有一个旋转啊，就是你画好的图数可以进行一个九十度或者进行一个多少度的旋转啊，你可以 就说自己去演示一下啊，可以弄一下啊，可以对这个头型进行一个操作啊，看这个地方我向右旋转九十度啊， 后呢我向左旋转九十度啊，这样啊，转个九十度啊，然后呢这个我就向左啊转九十度啊， 咱们这就是一片叶子啊，这几个不用了，我们现在放到边上去啊，拿开按按式，然后呢我们再画一个圆， 这么大一个圆，这个圆的话我们用一个紫色的啊， 这个紫色的我们给他盖到这上面去， 感觉也差不多了啊，可以调整一下。嗯， 然后这里面有一个什么东西啊？ 这样差不多啊，然后呢我们可以去把这些图全部选择一下啊，选择以后的话我们会点一个右键，右键的话我们有一个啊组合拆封啊，意思就说我可以把这 五个图形啊，然后给他合成一个组合图数，相当于就是把它合成一个图啊，那么合成一个图以后的话，我可以对他这一个图进行操作之后给他缩小一点啊，那就可以缩小一点啊， 说我可以继续说啊， 说好了，那么这个图形的这个大小啊，就说是可以在右边这个地方啊，右边这个地方去调整一下，比如说 我们调整个四百啊，然后呢就是宽度四百，高度也是四百啊，这样的话这个图形的话就是他是一个标准的一个正方形的一个图形啊。嗯，然后呢我们再给他做一个背景啊，做一个背景啊，我们再画一个圆， 这个圆的话我们给他做一个白色的背景啊。呃，背景的话我们这个尺寸就是这这个尺寸，这块的话可以在这个地方的话可以把两个尺寸调成一样的啊，四个。 然后呢放到这个上面盖住，当然不是盖住啊，呃，比如说我想把那个，我想把刚刚刚刚我画好的这个图啊，我想把这个这个这个我画好的这个风车啊放在这个白色的 上面去啊，那么你可以直接在这个白色的上面点个右键啊，就说这个投诉的位置，我们可以让这个投诉去后移， 当然你也可以去选择这个分车，让他这个分车的这个投诉啊，前移啊，这样的话就说可以确定一下这个谁在前面，谁在后面啊？比如说我们这个白色的后移啊，那好，我们后移过去以后的话，我们就发现这个白色的就处在了这个分车的后面去了啊， 那么这是我们的一个呃，一个分车啊，那么分车我们做好以后的话，我们来看一下这个分车怎么让他转起来啊？ 嗯，其实转起来也比较简单啊，首先呢我们就分车要转起来，我们先双击一下啊，我们在这个地方的话来给他连接一个旋转的动画啊，旋转的动画，呃，旋转动画这块的话， 我们给他关联一个数值啊，还是关联一下我们这个数值啊？这个可变化的这个数值，因为我们目前这个可变化的数值它对应的是零到一百啊，对应的是零到一百，那么 那么他对应的这个旋转的角度啊，就是零到三百六十度啊，那么上面是最大逆时针方向角度，下面是最大顺时针，也就说这个地方的话是你让他逆时针转呢？还是顺时针转啊？如果是顺时针转，我们这个就是零， 呃，逆时针就是零啊，顺时针就三百六啊，如果你想逆时针转的话，那就是，呃，逆时针是最大小有三百六啊，顺时针就是零啊，这个地方的话就是用来确定你是顺时针转还是逆时针转啊？下面这个啊，就是旋转投诉这个中心 中心的这个啊，就说你你你，你转起来这块的话，我们一般就是零啊，这块的话就说他会不会扭着转啊？就是这个中心这个位置啊， 中心这个位置这块的话他会会动啊，嗯，那中心这块的话我们不让他动，他就是这么一个转就行了，也有让这种中心也跟着一起动的这种啊，就是扭着转那种啊， 这个地方我们就摔成零就行了啊，然后我们确定啊，然后我们确定这样的话我们这个风车就可以转了啊，我们来演示一下这个风车转的一个效果啊， 那么当前是零啊，我们就启动那么这个分车这块的话，就是呃，零到一百的，这个零到一百的数值啊，对应的是零到三百六十度，也就 就说呃，这个数值啊，就是这个数值，这个数值没变化二的话他应该对应的是，我看啊一一对应的是三十六 三点六度啊，一对应的是三点六度，二对应的是七点二度啊，也就说这个数值每变化一次，他转的是七点二度啊， 这样的话他就往下去转去了啊。呃，咱有一个问题啊，就是转到一百他就停了啊， 那么我们要让他这个连续性去转啊，连续性去转的话，那么我们就要求这个数值啊，我们要求这个数值这块的话就不能到一百去停啊，我们还是应该到这个什么到这个语言里面去的话，我们让这个数值啊，也就说 啊，当这个数值，如果说当这个数值如果大于或等于一百时候， 我们让这个竖直 啊，这个有关这个命令啊，这块的话还是一样啊，先不用去管太多啊， 那么这次的话，他如果说是啊，赚到一百啊， 赚到一百以后的话，那么这个数值啊，这个赚到一百以后，这个数值数值这块的话，他会清零啊，清零的话再从零开始啊，那么这个分车就相当于他不停 这个分成，你就感觉他在不停的转啊，不停的转啊， 那么这个的话就是我们的这个 分车旋转啊， 这个风车旋转极快啊，那么 他的动画链接啊，就是一样的啊。那好，今天我们尽快的话去讲个这啊，谢谢大家观看，再见。
粉丝4250获赞1.4万
相关视频
06:49查看AI文稿AI文稿啊？大家好，嗯，我们今天来继续学习一下这个组探王的入门教程。第九讲。呃，玩这个画面的这个动画连接 啊，今天我们主要讲的是这个画面的移动啊，画面的移动这块的话主要包括了这个水平移动，还有一个垂直移动啊，今天我们 把这两个都说一下水平移动还有主持移动，那么我们还是以这个什么呢？这个我们这个黄色小方块这块啊来为例，看这个画面怎么去实现一个这个他的移动。 我们先把这个 竖直啊，这个竖直先改一下啊。 好，那我们继续这个右键啊，动画连接以后这块的话我们直接就双击了啊，双击跟这个右键这个动画连接是一个意思 啊，我们来看一下啊，首先这个水平点水平移动啊，水平移动的话我们关联这个变量，我们继续关联一下这个我们这个数值啊。呃， 嗯，这里面有一个移动距离啊，移动距离向左还是向右啊？那么你就要看你这个画面，因为他是他只是给你标注了这个水平移动啊，他没有给你标注你是往哪移，你是往左移还是往右移啊？ 那么比如说我们是，呃往左移，我们往左移的话，这边的话我们移多少啊？呃，移多少的话你不用管这个数值的大小，你就说你移多少，比如说我们想往左移， 想往左移三百啊，呃，往左移三百，那么最右边这块的话他就是一个零啊，也就说以以当前这个最右边这个值为主啊，然后呢他只往左移啊， 呃，那么这个啊对应的值，也就是说你这个数值啊，你这个数值啊，我这边这个数值的话说给的是零到一百，也就说，呃，他这里面就会有一个什么呢？ 你的数值是零到一百，但是我的图形移动的是零到三百啊，你说你数值动一我就移动，你数值动一个一，我就移动 三个像素点啊，呃，你动二，我就已经用六个像素点啊，这样的话就这么个意思啊，那么这个是我们的呃，水平移动，选择好以后直接确定确定就可以了啊？确定。 呃，因为向左移动，我们把它稍微往右一点，那么至于这个画面这块的话，它的起始位置是什么地方啊？那就说你把它放在什么地方啊？那么什么地方呢？就是它的起始位置，我把它放这，那么就从这个地方开始移动啊，从这块的话来 演示一下啊，那么我们点启动，那么他就开始往左移动 啊，数值到最大啊一百，那么他的像素点会移动三百。呃，至于这个三百到底是多大啊？ 松开以后他会移回去啊，那么这个就是一个左右移动啊。呃，有些人就会说了这个三百，到底这个三百，比如说我想把它从这个地方移动到这个地方移动到这， 那么到底三百是多少啊？是在这啊，可以看一下啊，啊？这个地方我们看一下这个，哎，这是八百六，当前这个位置是八百六啊，我们往往左移动，那我们把它移动到这个五百六， 你可以看一下啊， 这个东西啊，这个东西啊， 这个啊这个东西啊，就是当前我们这个你所选择的这个图形啊，他的一个 位置的一个像素点啊，也就说他以这个左上角这个地方的话是这个地方是零啊，零 左边也是零，右上下也是零啊，也就说呃他以这个地方开始那么这个距离啊，这个距离这块的话是五百六啊， 呃这个距离啊这个距离啊是三百八啊，也就说如果说你想移动多少你就看这个地方就可以了啊。嗯，你可以把它放进去啊。 啊？这个是我们的左右移动啊，那我们来看一下这个上下移动。呃上下移动这块的话我们把它放到一个动画里面去，也就说这个图像我不光让他有左右移动啊，我再整一个垂直移动，那么垂直移动这块还是这个数值啊， 还是这个数值的话，呃比如说我垂直移动的话，我我就按照这个一百的比例啊。 呃他是从下让他从下往上移动啊，你看我们从下往上移动啊，就是我让他移动一百个像素点啊，我们确定啊，那么这样的话就会他会以什么样的方式去移动呢？啊？他会以这个角度啊，大概也就是 这个角度啊，应该以这个角度啊，他会大概以这这么一个角度去移动啊，看这个线框啊 大概以这么一个角度去移动。嗯至于也也不一定啊，这个具体还看他怎么去移啊。 因为这个数值这块的话那个他是根据数值去移动的啊，启动啊，那么这样的话他就是 因为他既有呃左右移动又有上下移动。呃所以说呢我们如果说如果说你想实现一个就是这个动画，他是一个 有角度的去移动的话啊，那你可以去选择一个就是上下移动跟这个左右移动啊，他们同时进行，这样的话他就会以一个斜着的这么一个角度去移动啊，至于你是呃大大概多少度的角度啊？自己离开的话去估一下就可以了啊， 到底就停止了啊。啊，那么这个的话就是我们的这个 啊，移动里面的这个左右移动，还有一个上下移动啊，这么一个动画的效果啊。好，今天我们就讲到这个地方，谢谢大家观看，再见。
131城北不开花
08:39查看AI文稿AI文稿啊，大家好，嗯，今天呢我们继续来学习一下这个主太王的入门教程啊。第八讲，呃，还是这个动画连接的一些相关的内容啊。呃，今天讲的是这个 位置大小，呃，位置与大小的变化， 今天我们主要讲一下这个填充还有这个缩放啊，因为内容比较多，所以我们今天先讲这两块，嗯 啊，上一节这块的话，我们讲一下这个填充属性啊，那么这个地方的话还有一个填充啊。呃，为什么会有两个填充啊？这两个填充这块的话其实 都是填充啊，只是他两只这个填充的过程不一样。呃，填充属性这块的话，他是针对你是处在某一个值的时候，他一次性给你填满。 呃，然后呢这个填充今天我们所讲的这个填充啊，他是按照比例啊，一步一步的给你填满，那么这样的话我们一般比如说我们去做一个业位啊，做一个业位这块的话，我们用这个啊，用这个填充，按照数值的比例去一步一步去填充啊， 那么我们今天就开的话就来演示一下这个填充还有这个缩放啊。呃，首先呢我们还是拿一下这个黄色的这个啊，我们用黄色的这个方块来做一下这个动画连接， 呃，那么我们就选择这个填充 填充，呃，这个填充这块的话，我们用一下这个数值啊，这个数值我们做好了这个内存整数的这个数值，呃， 这有一个对应的比例啊，也就说，呃，如果你的最小数值是零，那我我就我就填零啊，我就我在这里面就填零，如果你最大的数值是一百，我就， 嗯按照百分之百给你填满啊，那么的话他是一个线性的关系啊，那么这个地方的话他有一个填充方向， 嗯，这块的话选择啊，他从上往下填，从右往左填，从左往右填，我们就从下往上填啊，就是相当于由多，呃，由少变多啊，就相当于一个水缸一样这种填充方式啊。呃，这个地方的话就是他的化刷， 就说你去填什么颜色啊？说我们水的话我们就填绿色啊。嗯，颜色你可以去选，就是你在这里面去填什么颜色啊？啊？选择好以后的话我们点一个确定啊，确定 这里面的话有一个问题啊，就是因为我们这块的话是想让这个数据啊是有变化的啊，那么这样我们先演示一下吧。啊？ 呃，在这我们现在因为他是他是绿色的，他要填绿色，现在是零，他就什么都不填啊，比如说我们十啊，十，那么我们这边的话他就 会十的话，因为他最大只是一百，所以说呢他十的话就就会填百分之十啊，嗯，十五还会再加一点啊，嗯，六十六 啊，那么这个填充的话，他是按照这个比例啊，就是按照这个比例这块的话去给你填充啊，就说你零到一百啊，按照这个什么零到一百这个比例去给你填充。 呃，那么这个数这块的话，因为他我们我们做一个什么，我们做一个这个 迷你语言，让这个树去自动变化一下啊，这样的话看了会比较直观一点啊。呃，有关这个迷你语言这块的话，我们后面这块的话单独会去讲一下啊。呃， 那么今天这块的话我们就在这个地方我们就不提了啊， 我们做了一个让这个树枝啊自动变化的过程啊， 那么我们这块的话就是这个开关按下去以后，让这个数值不停的去加，那么这个开关按下去松开以后让这个数值不停的往下去减啊，那么这样的话我们就可以看到啊，当这个数值有变化的时候，我们感觉这个这个这个动画这块的话，他就像个水缸一样啊， 或者水桶一样，这块的话他就会有一个液位的变化啊，我们一般来做这个液位变化的时候，我们用这个填充属性啊，这样去做一下啊， 那么这个的话是我们的这个啊填充属性。呃，那么我们再做一个什么呢？我们再做一个这个第二个缩放。呃，缩 缩放这块的话我们来选择一下啊，缩放，我们用这个红色的这个圆形来做一下这个缩放啊，那么数值的话我们还是用这个数值啊，因为我们刚才已经做好了这个数值可以去变化的数值啊。 呃，这个缩放这块的话是这样的，就说是呃他的缩放，顾名思义啊，也就说他可以缩小也可以放大啊，那么这个圆这个圆这块的话， 他的缩放的方向他有这样的，他可以从上往下缩放啊，他可以从下往上缩放，还可以从四周往中间缩放啊， 从左往右侧方，从右往左侧方，比如说我们就选一个这个啊，就是啊这个圆可以放大缩小的这种，然后呢他的比例也是按照零到一百这种比例来做的啊，然后我们直接来一个确定就可以了啊，确定 这个圆， 那么我们直接保存一下啊，我们来看一下这个缩放的效果啊， 切换到我们的这个旅行画面哦，我们直接点，现在因为他是零，所以说他就缩的没有了啊，我们来看一下启动啊， 那么这个圆这块的话，你看他就会显得越来越大，越来越大， 那么最大最快的话他可以到一百啊，一百的话他就停止了，他就也不也就不动了啊，因为我最大只就到一百， 虽然说你的一百上面的数值还在加，可是 但是我的这个动画已经不动啊，那么我松开的话他会继续往下啊， 他就往下说啊， 往回缩，启动，松开，呃，那么这个的话就是我们的这个， 嗯，填充，还有我们这个说法啊，至于刚才这个，这个为什么他会那个什么 啊？点下去是点下去是绿色啊，松开是那个啥？是因为他有一个填充属性还在这个地方，也就说，呃，他这个一个一个就是一个图形啊，他可以做多个动画，不是说他只能做一个动画，就是你可以做填充，还可以做缩放，然后这几个动 可以连续性的，尽快的话多个动画的内容可以做到一个图形上实现，尽快的话一个不同的一个效果。 好关这个，我们今天这个，呃，位置，位置大小的这个变化的动画连接啊，我们就讲到这个地方。好，谢谢大家观看，再见。
146城北不开花
08:39查看AI文稿AI文稿啊，大家好，嗯，今天呢我们继续来学习一下这个主太王的入门教程啊。第八讲，呃，还是这个动画连接的一些相关的内容啊。呃，今天讲的是这个 位置大小，呃，位置与大小的变化， 今天我们主要讲一下这个填充还有这个缩放啊，因为内容比较多，所以我们今天先讲这两块，嗯 啊，上一节这块的话，我们讲一下这个填充属性啊，那么这个地方的话还有一个填充啊。呃，为什么会有两个填充啊？这两个填充这块的话其实 都是填充啊，只是他两只这个填充的过程不一样。呃，填充属性这块的话，他是针对你是处在某一个值的时候，他一次性给你填满。 呃，然后呢这个填充今天我们所讲的这个填充啊，他是按照比例啊，一步一步的给你填满，那么这样的话我们一般比如说我们去做一个业位啊，做一个业位这块的话，我们用这个啊，用这个填充，按照数值的比例去一步一步去填充啊， 那么我们今天就开的话就来演示一下这个填充还有这个缩放啊。呃，首先呢我们还是拿一下这个黄色的这个啊，我们用黄色的这个方块来做一下这个动画连接， 呃，那么我们就选择这个填充 填充，呃，这个填充这块的话，我们用一下这个数值啊，这个数值我们做好了这个内存整数的这个数值，呃， 这有一个对应的比例啊，也就说，呃，如果你的最小数值是零，那我我就我就填零啊，我就我在这里面就填零，如果你最大的数值是一百，我就， 嗯按照百分之百给你填满啊，那么的话他是一个线性的关系啊，那么这个地方的话他有一个填充方向， 嗯，这块的话选择啊，他从上往下填，从右往左填，从左往右填，我们就从下往上填啊，就是相当于由多，呃，由少变多啊，就相当于一个水缸一样这种填充方式啊。呃，这个地方的话就是他的化刷， 就说你去填什么颜色啊？说我们水的话我们就填绿色啊。嗯，颜色你可以去选，就是你在这里面去填什么颜色啊？啊？选择好以后的话我们点一个确定啊，确定 这里面的话有一个问题啊，就是因为我们这块的话是想让这个数据啊是有变化的啊，那么这样我们先演示一下吧。啊？ 呃，在这我们现在因为他是他是绿色的，他要填绿色，现在是零，他就什么都不填啊，比如说我们十啊，十，那么我们这边的话他就 会十的话，因为他最大只是一百，所以说呢他十的话他就会填百分之十啊，嗯，十五还会再加一点啊，嗯，六十六 啊，那么这个填充的话，他是按照这个比例啊，就是按照这个比例这块的话去给你填充啊，就说你零到一百啊，按照这个什么零到一百这个比例去给你填充。 呃，那么这个数这块的话，因为他我们我们做一个什么，我们做一个这个 迷你语言，让这个树去自动变化一下啊，这样的话看了会比较直观一点啊。呃，有关这个迷你语言这块的话，我们后面这块的话单独会去讲一下啊。呃， 那么今天这块的话我们就在这个地方我们就不提了啊， 我们做了一个让这个树枝啊自动变化的过程啊， 那么我们这块的话就是这个开关按下去以后，让这个数值不停的去加，那么这个开关按下去松开以后让这个数值不停的往下去减啊，那么这样的话我们就可以看到啊，当这个数值有变化的时候，我们感觉这个这个这个动画这块的话，他就像个水缸一样啊， 或者水桶一样，这块的话他就会有一个液位的变化啊，我们一般来做这个液位变化的时候，我们用这个填充属性啊，这样去做一下啊， 那么这个的话是我们的这个啊填充属性。呃，那么我们再做一个什么呢？我们再做一个这个第二个缩放。呃，缩 缩放这块的话我们来选择一下啊，缩放，我们用这个红色的这个圆形来做一下这个缩放啊，那么数值的话我们还是用这个数值啊，因为我们刚才已经做好了这个数值可以去变化的数值啊。 呃，这个缩放这块的话是这样的，就说是呃他的缩放，顾名思义啊，也就说他可以缩小也可以放大啊，那么这个圆这个圆这块的话， 他的缩放的方向他有这样的，他可以从上往下缩放啊，他可以从下往上缩放，还可以从四周往中间缩放啊， 从左往右侧方，从右往左侧方，比如说我们就选一个这个啊，就是啊这个圆可以放大缩小的这种，然后呢他的比例也是按照零到一百这种比例来做的啊，然后我们直接来一个确定就可以了啊，确定 这个圆， 那么我们直接保存一下啊，我们来看一下这个缩放的效果啊， 切换到我们的这个旅行画面哦，我们直接点，现在因为他是零，所以说他就缩的没有了啊，我们来看一下启动啊， 那么这个圆这块的话，你看他就会显得越来越大，越来越大， 那么最大最快的话他可以到一百啊，一百的话他就停止了，他就也不也就不动了啊，因为我最大只就到一百， 虽然说你的一百上面的数值还在加，可是 但是我的这个动画已经不动啊，那么我松开的话他会继续往下啊， 他就往下说啊， 往回缩，启动，松开，呃，那么这个的话就是我们的这个， 嗯，填充，还有我们这个说法啊，至于刚才这个，这个为什么他会那个什么 啊？点下去是点下去是绿色啊，松开是那个啥？是因为他有一个填充属性还在这个地方，也就说，呃，他这个一个一个就是一个图形啊，他可以做多个动画，不是说他只能做一个动画，就是你可以做填充，还可以做缩放，然后这几个动 可以连续性的，尽快的话多个动画的内容可以做到一个图形上实现，尽快的话一个不同的一个效果。 好关这个，我们今天这个，呃，位置，位置大小的这个变化的动画连接啊，我们就讲到这个地方。好，谢谢大家观看，再见。
45城北不开花
07:46查看AI文稿AI文稿啊大家好啊，嗯今天来我们讲一下这个阻太王的入门教程第十四讲有关这个管道流动的这个动画效果啊。呃 这个这样我们这个什么我们准备上画画上两个罐子啊，我们再找一个罐子，这这反应器啊，不叫罐子啊。嗯再找一个这玩意啊找 啊，那么在我们这个 呃看完了这个动画里面的话啊，经常寄块的话包括我们会有，嗯就说从这个容器里面啊，往这个容器里面寄块的话他会有管道有液体流过去啊， 那么这个液体这块的话有没有在动啊啊包括阀门有没有打开啊？这块的话我们通过流动的效果啊就会的话就很直观的能表现出来啊。那么如果想产生这个流动的效果的话我们必须要画一个管道啊， 我们画一管道的话千万不要说画一个长方形这个东西啊，这是个管道啊，你看着像管道实在他产生不了一个动画效果。在组套房里面的话我们专门准备了一个这个管道啊，这管道管道的话比如说我们要从这地方往这画啊，那我们就这样看从这个地方画下来， 嗯松手然后右移，如果想画直线的话啊就按照 shift 键啊， 然后呢就是一个直的啊。嗯到这 点一下在往上 好结束以后的话双击双击这块的话就结束了啊。呃那么这个的话就是一个管的啊， 哎。点击右键的话可以对这个管道属性进行一个设置啊，比如说这管道的宽度啊，那管道稍微宽一点啊，可以设置。 呃一个粗管道看着比较明显一点啊。呃管道的内壁颜色啊，这个都自己去社区可以啊。流线的宽度啊，管道宽度如果是二十二的话，我们流线的宽度放成十六啊， 是爸爸。嗯，流线的颜色啊，我们管道里面流线就是就水啊，水就开的话我们这个就流绿色的水啊，流线的长度 啊，就十吧就可以了啊。 确定把这个往外移一点啊？ 这样肯定是。 然后呢把这个管道放到这个这两个图处的后面去啊，这样的话就看着好像这个管子就进到这个什么进到这个，呃，这这这这罐体里面去了啊，像这个地方如果对不起可以把这个网格去掉啊，然后呢 然后呢这样稍微可以微微的移动一下啊，然后再把这网格加上去啊。嗯，如果你网格有的话，他移动的时候他是按照这个像素点去移动的，如果说想移一点点的话，你就把这网格去了，他就看 移过去。嗯，这样做好以后的话我们直接去双击一下啊这个管道，这样的话他就会有一个。呃流动的这一个动画啊，流动的一个动画。嗯，流动的一个动画的话，我们点开点开以后的话，他这里面就会有一个什么呢说明条件啊， 就是当你这个数值等于零的时候，他不产生一个流动效果啊，当你这个数值等于一到十的时候他会去流动啊，一的速度是最慢的，十的速度是最快的。呃。他的流动方向最快的话是就说是 如果是你的数值是一到十的话，它的利用方向就是从你的管道起始到你的管道结束啊。那么哪个是起始哪个是结束啊？你说你画的时候是从画的时候啊？说怎么刚才说我们刚才画管道的时候， 我们是从这个地方啊，从这这样画的啊，那么我们流动的时候就是这样去流动的啊， 这样去流动的啊，这样去流动的啊，那么如果说你需要让他从右边往左流动啊，那么两种方式，一种方式就是你画的时候你 就从右往左划，另外一种方式就是你给这里面数值啊，给一个负数啊，一块的话就可以了。他负数啊就是一个反向流动，一个负到二百五十五啊，他是一个停止流动啊，那么我们这边的话去要不去新建一个吧啊？去新建一个。呃，比如说这个我们来取个叫 管道流动啊，或者叫流动吧。嗯，边料明的话我们就内从整数啊这个地方就可以了啊，选择这个流动。确定。嗯。 呃变量流动数值未定义为定义吗？ 在这啊多多多弄了一个啊，确定确定啊，这样的话我们确定完以后的话我们就会发现这有一个啊，这这这这这这这个效果大概就出来了啊，然后呢我们再整一个竖直放这啊 啊放一个树枝放到这个地方去，然后这个地方的话我们给他关联一个模拟值的输出，模拟值的输出，然后呢这个流动就是为了方便我们能去啊 改啊改这个数值啊，来看一下他这个流动的效果啊。哦确定确定确定。然后呢我们 直接来全部，然后切换到这个游戏模式 啊，当前是零啊，当前是零，那么零的话这块的话我们是什么都没有啊，直接给他一个 e 啊， 给个一的话他就这这这这这基本是看不出来啊，说实在礼物看不出来，我们给个六啊， 啊，六的话也是在流动啊，可以看到他是在流动啊，但是呢感觉好像还是不是特别好，给个最快的十啊。 啊，那么这样的话就啊他会就就就就感觉像这个在流动啊，就这个看的不是很美观，主要是在于你的管道属性里面去设置一下这个流动条的这个宽度啊， 像我们这个地方的话可以在这啊到属性里面，比如说这个流动线太太宽了，太宽了放窄一点，然后呢这个我们可以给他放细长一点啊， 这个呢对应的放长一点，他俩有个区别啊， 这样的话看应该是可以流动一下啊， 一个十让他直接去快速去流动去啊，那么这样的话就是我们一个 管道的一个流动的一个效果啊，通过这个地方的话可以去调整一下这个流动的速度啊，流动的速度，嗯，当车除以零的时候啊，最快的 他就没有一个流动了，说明这个管道这块的话就还是阀门关了，还怎么回事啊？就是相当于什么都没有了啊， 那这个的话就是我们的管道流动的一个效果啊。好，那么这节我们就讲到这地方啊，谢谢大家观看，再见。
175城北不开花

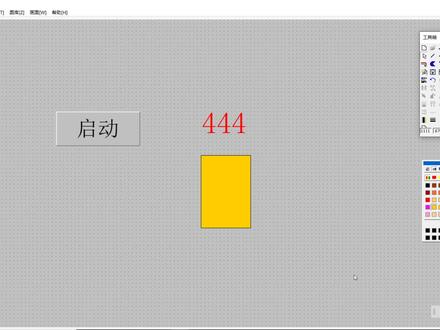

07:05查看AI文稿AI文稿啊？大家好，嗯，我们今天来继续学习一下这个组探王的入门教程。第七讲啊，画面的这个填充属性。 呃，画面填充属性这块的话，我们在上一节课讲的时候，这块的话我们用到了，只是我们没有去讲一下，那么画面的这个填充属性啊，就是我们最左上角的这一块啊， 嗯，这边啊，嗯，一个是线属性，一个是填充属性，还有一个文本色啊，我们今天就讲一下这款啊。 嗯， 首先呢去看的话就是我们 再做一个画面啊，再做一个圆， 嗯，圆的颜色我们给个红色，嗯，我们来看一下啊，嗯，这个第一个，嗯，我们要这块的话去关联一下他的 这个属性啊，就说是我们看下这个属性，这个他这个什么，这个填充属性是什么意思啊？首先第一个我们这个线属性， 也就说我们要去，我们只有去做动画连接的时候啊，做动画连接的时候才能去关联这个啊，说我们就用这个方框来做这个线属性啊， 那么线属性的话我们来看一下啊，嗯，也就说，嗯，他指的是这个图片的周边的这条线啊，这条线，那么我们可以去关联一个什么数字呢？我们可以随便去关联一个，我们就 关联开关就行，关联开关的话也就说，嗯，当这个开关，嗯，开关是一个播放量，当这个开关的话他为零位的时候啊，这个线是一个什么颜色？当他为一一位的时候， 这个线是一个什么颜色？比如说我们这块淋的时候，淋的时候这块的话我们让它变成一个红色啊，那么 开关什么？这个没有一般啊，这块的话我们再修改一下啊，也就说他唯一的时候啊，他唯一的时候我们给他这个一个蓝色啊，这个地方的话可以去选择一个线形啊，比如说这个他可以去选择一个宽一点的啊，确定，然后呢？这里我们也可以给他修改一下啊， 也可能让他宽一点啊，啊？确定你说这个开关，当这个开关为 零的时候啊，这个播放量，也就说他为零的时候，那么这个小这个黄色的方框，他周边这个线啊是红色的啊，那么如果他为一的时候，这个线他为什么他是为蓝色的啊？就这么个意思啊，那么我们直接确定就行了， 那么确定那么这个的话就是他的线的填充属性啊，那么我们用这个圆的啊，这个与红色的圆来做一个这个这个填充属性啊， 填充属性的话，这个的话主要是为了填充这个，就是中间这个红色的这个片区啊，他跟这个线是没有关系的啊，他们俩是分开的，嗯，比方我们就用这个红色的这个圆来做这个填充属性，填充属性的话我们还是用这个开关啊，也就是 说，呃当他这开关为零的时候啊，比如说给他填一个， 我们给他填一个其他颜色啊，说我们给他填一个嗯，绿色啊，那么当他为一没有一百啊，当他为一的时候啊，我们给他填一个嗯，紫色， 那么也就说，呃，我们可以把这个圆啊当成一个指示灯来用啊，比如说那个，呃，我们我们这个啊设备用行了啊，它是紫色的啊，设备停止它是绿色的啊，我们可以这样去用一下啊， 就是实现了一个动画的效果。那最后还有一个这个文本色啊，文本色的话因为我们这两个是头型啊，他不是文本色，他是灰色的， 那我们去建一个文本就可以了啊，让我们建一个写一个文本啊， 在这啊就，呃学习组太王，就学习组太王就行。 呃，这个直接还是给他做一个这个动画连接，嗯，我们来选择这个文本色，那么关联的边料我们还是这个开关， 嗯，那么也就说这个文本色的话就是开关为零的时候啊，这个这个学习组探王这几个字他是红色的啊，那么开关为一的时候啊，我们这个 他这个文博啊，这个学习组太王他是蓝色的啊，好确定。那么这样的话 我们就啊主态了。这个三个动画，嗯，这三个动画这块的话对应的是，嗯，三个不同的属性，那么他的这个操作的话都是由这个启动开关来决定的啊，那么这个看这个开关开关的话就是， 呃，我们按下的时候啊，让这个还是跟上节课一样，我们按下时候让这个开关等于一，呃，那么我们在弹起来的时候啊，让这个开关去等于零， 让他去等于零，这样的话他就实现了一个呃，富贵型开关的一个效果啊，说待会我们把它按下去以后，他们都会变化，然后我们再一松开，他们会恢复原样啊，那我们直接就啊全部保存一下 后，你直接切换到我们的这个运行模式来看一下这个效果啊。嗯，当前这块的话，这个开关是处于这个零的状态啊，这个这个圆圆这块的话是绿色的啊，这个周边这个这个黄色的方块，他的显是红色的， 那么这个学习组太王这几个字的话，他也是红色的。我们点一下启动，那么我看一下啊，这个学习组太王， 你看一下啊，这个学习组太王的字啊，因为这个开关已经启动了，学习组太王他变成了蓝色的字啊。 嗯，然后呢这个黄色的区域呢，这块他这个周边的这个线啊，已经变成了这个蓝色啊，然后呢这个圆圈呢， 他中间的这个填充的颜色啊，他的绿色已经变成了紫色， 可以看一下啊，可以看一下啊。那么这样的话就实现了一个我们这个填充出现的这一个 动画效果啊。好，那么这节课我们就讲到这个地方，谢谢大家观看，再见。
