威纶通怎么导入汇川EASY标签
粉丝2.4万获赞4.4万
相关视频
01:31查看AI文稿AI文稿评论区里有很多人问关于结构体标签导入的问题，作为威伦通的官方啊，看到大家这么关注这个问题，我又怎么会视而不见呢？本期我就用一个威伦通 c m t 三幺六九 x 的 触摸屏和会穿衣服系列的 prc 给大家简单讲一下 结构体标签怎么导入 hmi。 首先我们打开汇川的编程软件，在结构体这里新建数据结构，我们这里命名为电机，里面的变量我们随便建立几个，比如启动，停止速度，故障代码等等， 数据类型我们也随便选几种，然后我们在变量表里给变量命名，这里我用的是电机一，然后数据类型就选咱们上面的结构体电机，你会看到它就自动创建了我们刚刚结构体里的变量。 接下来我们点击鼠标右键，在菜单中选择导出，然后保存，打开 ev pro， 建议更新到最新的软件版本，我们新建工程选择对应屏幕型号，然后选择新增设备或者服务器，设备类型就选 ez tech 这个，然后点击确定， 点击标签管理器，导入我们上面保存的标签文件，点击确定。接下来我们可以随便创建几个原件，比如这个未状态指示灯，我们在标签里就能找到前面导入的标签 或者多状态指示灯，在标签我们还能看到其他数据类型的标签，这样会穿的结构体标签就成功的导入 hmi 了，你学会了吗？还有什么问题可以在评论区里留言，说不定下一个视频就是你的提问。
331威纶通WEINVIEW
02:14查看AI文稿AI文稿本章节主要演示标签通讯 sims s 七一二零零一五零零绝对地址导入标签步骤，开启 sims plc 工程，查看数据快，参数属性必须取消勾选。优化快访问， 查看 plc cpu 属性防护与安全 访问级别完全访问权限，点击连接机制勾选允许来自远程对象的 putget 通信访问，取消勾选，仅支持 p g、 p c 和 hmi 安全通信。 右键 d b 快 选择从快升成员仅所选快生成 d b 快 文件， 查看 plc 所有变量， 导出变量文件， 开启 e b pro 工程文件，新增设备选择 sims s 七， 核对 plcip 地址是否一致， 导入 scl db 格式标签文件， 同时导入 type 变量和 db 块， 选择并核对标签地址信息， 添加物件，绑定 plc 标签地址。 sims s 七一二零零一五零零绝对地址导入标签步骤演示完毕，谢谢大家观看！
01:34查看AI文稿AI文稿小张在做 h m r 画面时，发现需要手动录入五千个 p l c 地址。 连接完成后，小张发现程序显示错误， 如何又快又准地向 h m 二中导入大量标签？ 一起来看看威伦通标签通讯功能。以西门子 s 七幺二零零标签通讯为例，只需要从 plc 软件中导出地址标签，便可直接导入 easy builder pro 中，轻松获得全部地址， 缩短开发时间，降低程序出错率。威伦通开发多款通讯协议，目前已支持大多数主流 plc 品牌的标签直接导入。

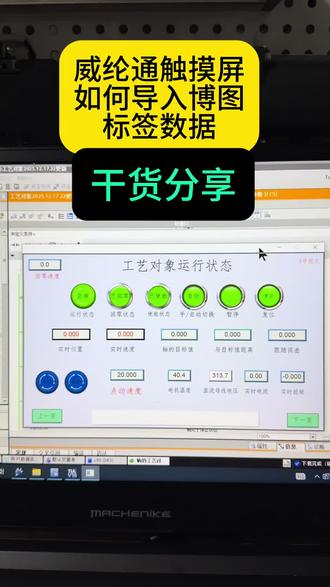

01:08查看AI文稿AI文稿我们用威龙通储物屏来监控一个工程的一个动作的时候，一些动作和状态的时候，我们怎么来把它那个数据导入过来？在我们通过触摸屏威龙通储物屏 导入标签的时候，我们首先把这边的数据要优化到访客来给它勾选掉， 然后我们找到人员，我们在这边获取它的标签，点击获取标签 导入成功之后，全部在这个位置标签管理这里你需要哪哪个就选啊，勾选哪个就走。可以了，我们 d p， d p 块里面呢？所有的 d p 块的数据标签都在这里 正反转一下，我们这边我们这个按钮要点动正转，那我们就去关联正转或者反转，直接关联就好了。
40工控王哥

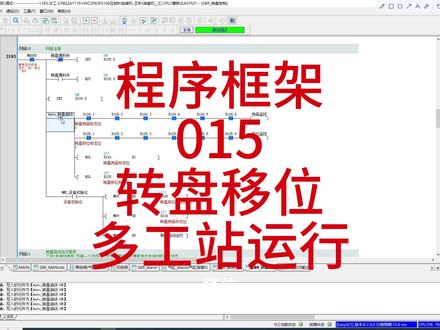

01:25查看AI文稿AI文稿这节课呢，我把这个多工位转盘的程序分享给大家，然后我希望大家能够认真听，肯定对你以后帮助非常非常大。 首先我们采用的是一个 c、 k、 d 的滴滴马达，滴滴马达呢上面会有 n 多个工位，我们这个设备呢，以四个工位为例，我这套程序如果你们需要更改的话， 非常简单啊，就是说如果你们一个滴滴马达上工位少于十五的话，可以直接拿这个模板进行套用。比如说我现在写了四个工位，如果你需要十五个以内的话，直接在后面串起来，因为我程序写了四个工位嘛，如果你需要的话直接在后面添加，比如说公战五，公战六，公战七， 我的整个程序框架其他的大致内容是不用不用改变的，你只需要加几个条件吧，比如说这里后面再多并几个， 然后这边也并几个，里面的一个自动运行程序是不用改变的。好吧，你唯一要改的就是说啊，启动标志，你多复制几个，然后攻占动作多复制几个。 这套程序呢，我希望大家能好好理解一下，因为它里面包含了很多东西，就说如果你能把这套程序理解透，我相信你在写大型组装机的时候，应该是没有特别大的问题。 然后大致的程序可以给大家看一下，当我们转盘启动的时候，我们的所有状态都会往后面进行移位。
530小陈爱生活

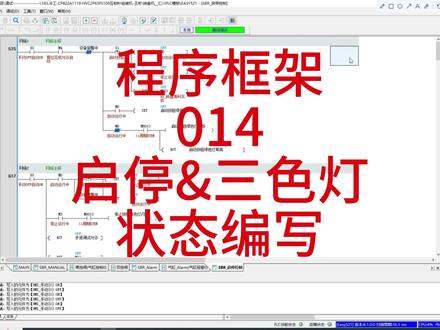

01:45查看AI文稿AI文稿这一节课大家一定要认真听啊，我们主要讲自动运行和停止运行的一个控制方法。我们首先会准备几个按钮，第一个按钮呢是启动按钮， 然后还有停止按钮，我们复位按钮就不需要了，我们直接写在触摸屏上，自动状态下我们有一个切换开关，在自动状态下启动按钮， 则我们进行自动运行的一个锁定，然后呢，当我们按下，在自动运行当中按下停止按钮，则我们把这个自动运行的状态给复位掉。然后我们里面还写了一个步进调试允许，就是说我们在调试程序的时候，是不是一定要准备一个点动， 对吧？就是说你在自动运行跑起来之前，必须要一步一步的先去调试，那么这个一步一步怎么调试呢？我们就在这里写了一个步进调试允许，步进调试允许的状态下，我们 点击启动按钮，我们在步进调试的时候一定是处于手动状态，我们点击启动按钮，则程序进行一个得电，得电我们取它的一个上升源信号。我们刚讲了启动和停止，那么我们在设备当中是不是还有一个三射灯，对不对？ 我们三色灯看见没有，就是说如果我设备处于报警状态，则我三色灯亮红灯的时候，我会以每秒钟闪烁一次。在自动运行当中，我又发生了报警， 则我启动蜂鸣器报警。如果我想解除这个故障，那么我把这个手自动切换切到手动状态，则我蜂鸣器解除，再单独去处理这个故障点。如果我在自动运行的个状态当中，则我三色灯的绿色灯保持常亮，如果说我没有处于自动状态， 但是呢设备也没有报警的三色灯黄色灯闪烁，证明我设备处于一个就绪状态，可以随时启动运行。
337小陈爱生活

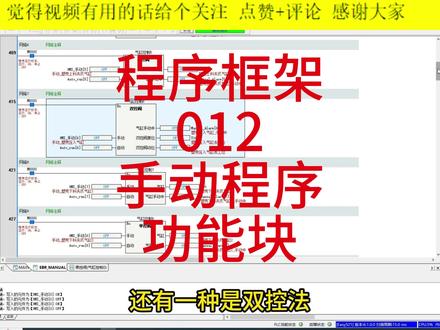

02:09查看AI文稿AI文稿这节课开始，大家一定要认真开始听，我呢把整个城区框架给大家梳理一遍，如果说你正准备从事 plc 这个行业，或者说你已经从事了一年到两年之间，然后从现在开始呢，你也要认真开始听，学会这一套呢，真的可以让你快速成长。好，我们首先看到我们在 程序框架里会写到哪些东西，每一节课呢，我会给大家讲一个具体的子程序区怎么写好，我们首先看我们的手动子程序 menu， menu 里面呢，我们说做了一个手动的功能块， 大家可以看到这边啊这边呢我们用到两种气缸，一种是单控法，还有一种是双控法。好，我们首先看一下，我们点击写入，摁一下，我们的气缸就会置位，然后呢我们再点动一下气缸就会复位，对吧？我们看一下对应的触摸屏程序 啊，我们使用的是未能通的触摸屏啊，然后操作模式呢是一个富贵型，就是我们按下去按钮起作用，我们手抬起来呢，按钮就会复位，大家能应该能理解吧，我手动程序大概就是这个样子。好，接下来我来给大家讲一下这个功能快的写法。功能快呢，我们首先双击进去 功能框，里面有 in 代表输入， alt 代表输出， vr 呢代表一个内部变量，内部变量就说不作用于外部，好吧， ok， 然后呢我们里面做了几个东西，大家可以看一下，简单看一下 啊，我们这个呢是写的单控阀，然后我们点击双控阀看一下，双控阀呢，比单控阀程序多多几步啊，我相信大家应该知道功能快的一个作用吧，如果不知道的话可以在评论区扣出来，好吧，到时候让其他人来回答一下。 ok， 我们的手动程序以及功能快大概就是这个样子啊。最后给大家推荐一下这个公控技术平台，我们点击软件 云盘手机端查看，然后呢我们输入三零票 c， 或者只输入三零，点击里面会有很多的视力程序，就说如果你是从事票 c 这个行业，或者说准备从事这个行业的话，你里面所有的案例程序都可以跟我们参考，我们可以大概看一下，里面包含了模拟量的输入输出，所有的串口通讯，有主重站通讯，有无协议通讯， 还有包括四伏轴，四伏脉冲，当然我们市面上其他所有的 p、 l、 c 在上面基本上都能收到，后面呢免费的兑换码我也贴给大家，大家有空的话可以去尝试一下。
657小陈爱生活
03:54查看AI文稿AI文稿好，我们这一节视小视频来分享一下。这个啊，维伦通啊，与这个 a 国，与这个汇川的 h 五 u 啊，如何进标签通讯？ 首先的话，我们是变量表，变量表里面你首先要主态一个啊，主态几个变量，对吧？啊？我这里已经主态了啊，你看，然后你主态了以后，比如说我们， 因为我现在是监控啊，你比如说你信嘴哥，对吧？或者是你啊引导啊，你把它公开，只有点公开我们才能够读到它，懂吗？嗯， 公开输入输出，就是说既可以输入又可以输出，懂吗？嗯， 然后的话，你就是啊，孙柱寒，我主他的这三个变量，对吧？我主他的这三个变量。好，我们啊， 我们先主态啊，我们先是在这里啊，主态啊，几个变量，对吧？这第一步， 第二步的话，我们是要导出这个啊，点这个，我们 选中全局变量，然后右击啊，右击以后我们导出啊，这个 h， 导出这个为 hmi 变量。好，这个 啊，你勾选勾选，勾选变量表，勾选变量表，好吧，就是刚才这组的你，可如果是你需要的其他的话也可以的，对吧？但是我们现在的话，我们 是啊，就是自己建了几个变量表里面，然后我们点导出啊，我们导出以后啊，标签通讯，对吧？然后我点的话就是点保存啊，保存好，导出了啊， 导出了以后我就把这个硬件起来，比如说系统参数，我们选择这个惠能通，对吧？选择这个啊，隐私令导入标签，大家看一下， 导入标签的话，我们点一下我刚才的桌面的这个文件啊，比如说我刚才这个标签，我点打开，对吧？导入 啊，我选刚才我的几个标签，都把它选上去，对吧？选全部，然后点确定好，成哥打标签点， ok， 然后我就在这里，对吧？好，这里我就选择这些标签 啊，选择了这些标签，然后的话你看一下，我就把它这个啊，工具啊，我点，我点一下在线，反正吧？点一下在线，反正 啊这个是有啊。比如说我在这里写个幺幺啊二，我在这里写个二二吧， 这里写个三三，对吧？幺三三，然后我们在这里监控程序看一下啊，监控程序我们看一下， 对吧？这个直接已经过来了，对吧？好了啊，这这个来这个简单的视频啊，就分享到这，谢谢大家。
45工控衡阳席
