昆仑通派触摸屏和单片机摩托 boss rq 创口通讯。 呃,这个就是一个单面机的一个开发板实物,我们来看一下这个图片比较清晰一点啊,这就是他一个实物图,跟这是一样的啊,跟这是一样的。这个就是他的 cpu, cpu 使用的型号是 stc 幺二 c 五 a 六零 s 二。 呃,这是他的思路数字量收入思路数字量收入,这是他的思路数字量收入的一个通道指示。黄绿红蓝四个通道,四个有效通道, 这个是他的四漏继电器输出继电器输出,然后这是他四个继电器输出的一个指示。黄绿红蓝,这是他的四漏模拟量输入。四漏模拟量输入。呃,模拟量输入 用的芯片是 t r c 零八三四,他是一个八位轻度的信号类型是零到五伏。零到五伏,那么对应的内部数据就是一个零到五伏,对应的内部就是一个零到二五。零到二五五,这是他的思路模拟两输出使用的芯片是 t r c 五六二零 t s c 五六二零, 他也是一个八位精斗的一个芯片,对应到输出外部的一个信号是零到五伏,对应到内部数据就是一个零到二五零到二五, 这是他的数。呃,数码显示,数码显示用来实时显示四漏数字量输入的状态。四漏继电器输出的状态。四漏模拟量输入的状态。四漏模拟量输出的状态,这是他的电源部分。呃,外部供电是直流十二伏,直流十二伏,这是端子,这是电源指示,这是电 开关开关。这一个五福有缘分明器,这是复位案件,这是精振十一点零五九二账号资,这是他的两个创口,这是创口一 看一看一下,这是创口一的二三二通讯口,这是创口一的四八五通讯口。然后创口一究竟工作在二三二方式还是四八五方式?通过这个开关来切换, 当这个开关弹起来的时候是二三二方式有效。当这个开关按下去的是四八五方式有效。而且我们下载程序是必须用串口音的二三二方式,那么也就是说当我们下载程序的时候,这个开关是必须弹起来的。同样的道理, 这个是创口二的两种工作方式,这个是创口二的二三二通讯号,这是创口 二的四八五通讯口。切换呢,也是通过这个开关来切换的,这个开关弹起来串口二的二三二方式有效。这个开关按下去的时候串口二的四八五方式有效。然后这四个磁石灯 t 一 r 一是串口一发送和接收的一个指示, t 二二二是川口二的一个发送和接收的一个指示。呃,这就是一个开发版大致的一个介绍,大致的一个介绍啊,这个是开发版的一个原理头,开发版的一个原理头。 那么好了,下一步我们就是要先打开这个 打开程序,我们找到这个程序, 呃,因为我们是用这个触摸屏的这个仿真软件来和单面进行通讯,呃,然后呢?这个程序就是, 然后我们就是使用的是创口一,呃,这个程序就说是我们就用四八五的程序,四八五的程序就说是四八五口可以用,二三口也可以用,我们就用四八五的程序。我们先打开程序 变异一下,哎,没有错误,没有警告啊没有错误,没有警告。 可以看一下这个长靴 可以看一下这个长靴啊。 呃。波特率九千六百,然后其实为一位,数据为八位,教练为偶,教宴停止为一位。系统时钟是一点零五九二赵合资物理层四八五从占地址是一,使用的创口是 stc 幺二 c 为六零 s 二的 创口。一支持功能码有零一、零二、零三、零四、零五、零六、十五、十六啊。零一号功能码就是对单面机 多路数字量输出进行一个抖操作。零二号功能码就是对单圈机多路这个多少路你自己可以扩展诚意做到这个很好的,可以扩展这个数字量输入进行一个抖操作。零三功能码就是对单圈机这个多路这个模拟量输出进行一个抖操 操作。零四号功能吗?就是对单面机这个模拟量输入,也可以理解为就是内部止毒寄存器进行一个抖操作。 然后零五号功能吧,就是对单片机多录数字量书中其中一路进行一个写操作。零六六号功能吧,就是对单片机多录这个模拟量输出,这个模拟量输出也可以理解为内部可读可写的这种字的计算器啊。多录其中的一路进行一个写操作。 十五号功能码就是对多漏这个胃变量,说是数字量输出,实际上就是多漏这个可读写的一个胃变量进行一个多漏的一个写操作。 十六号功能吧,就是对单面机多路这个模样输出进行一个多路的一个写操作啊,这是一个这个 红定义,红定义啊,红定义,我们再编一下,啊, 啊,没有错误,没有警告,没有错误,没警告,没有错误,没警告。然后我们下载程序的时候,记住就是一定要用这个创口一的二三二,通讯口就这个创口一的二三二, 所以这个开关要弹起来,这个开关要弹起来。然后呢我们使用一根 usb 转 rsr 插上电缆, 把这个单面机和电脑连接起来,这端接到这个单面机的创口一的二三二通用,另外一端接到这个电脑的 usb 口, 这个时候就会产生一个端口号,我们在设备管理器里面可以看到 come 一 come 一,然后这个时候我们打开这个下载软件, 首先选择正确的单面易型号, stc 幺二 c 五 a 六零 s 二选,选择创口号就 come 一,然后我们打开程序文件来找一下, 就用四八五的程序点击打开,然后这个时候我们就点击下载,点击下载的话这个时候就给单面机放电 好了,现在已经开始在下载程序了。 好,下载成功了,下载成功了以后呢,这个时候收马 就会轮巡的显示,呃,思路数字量输入的状态,思路,纪念器输出的状态、思路模拟量输入的状态及思路模拟量输出的状态。啊,这个时候呢,我们就可以先用创口条袖手来测一下这个程序 窗口调湿着搓下这个程序, 比如说我们先测一下。
粉丝8255获赞5.1万

大家好,我是自动化零工,朋友们大家晚上好 啊,前两天啊,征集了一些大家的这个应用技术问题啊,啊,咱们后期啊,做一些工程应用,把这些问题融融入到这个工程里边啊,咱们咱们这样边做的工程边去学习那些小问题。 好,那接下来呢啊,第十四章啊,基本上就是小工程的应用啊,咱们大体可以分为这几个啊,昆仑通泰于高速脉冲技术器进行通讯啊,摩托把杀 tu 的通讯。第二节呢讲这个昆仑通泰与电力模块的这个通讯采集,第三节呢讲这个变频器的控制应用, 然后第四节,第五节,第六节,大家如果有一些想看的啊,然后咱们也可以这个呃,加进来, 然后给大家留一些时间啊,这里我先给大家留出来。好,那今天呢,咱们先看一看昆仑通泰与高速脉冲激素器,进行 moetboss 二七六通讯。 好,接下来咱们进入今天的主题,这个工程应用呢,主要涉及到的硬件内容啊,包括一个七零二二 nt 的昆仑通泰触摸屏啊,第二个一个脉冲发生源啊,我这里是一个吸尘器的电机,他给出来的一个脉冲信号啊 啊,然后第三个高速脉冲计数器啊,第四个啊,还有一个四八五转 usb 的一个转换器, 主要涉及到这个软件啊,一个是 mcgspro 触摸屏的这个软件,还有一个摩托斯干调试软件, 这个就是用来调试的啊,嗯,有的时候咱们在这个不一定啊,一次就编队,咱们可以先调试啊,把这个各个硬件调通他,然后咱们在这个啊,在先保证硬件通讯可靠的情况下,咱们再去做这个软件 这个小工程呢,主要涉及到的知识点啊,有这么五个啊,摩登玛莎提右的通讯啊,这是一个大的,然后第二个历史数据浏览构建,第三循环策略,还有手动触发存盘,第四历史曲线构建,第五输入输出按钮等等啊, 好,接下来呢,咱们先讲讲这个高速涉及到的高速脉冲技术器啊,这个高速脉冲技术器是一个什么东西呢?它呢其实就是啊,用来技术的啊,你看这个啊,可以用做编码器技术器或者是转速测量啊,然后呢, 也可以设置为两路独立的 di 高速技术器啊,这个 dr 支持 pntnpn 输入,然后他这个通讯接口是四八五接口是吧?然后供电是八到三十二伏,咱们可以接十二伏或者是二十伏都可以啊。然后 这就是这个高速脉冲技术器的一些应用啊,比方说这个啊,编码器脉冲信号测量啊,流量机脉冲技术或 流量测量是吧?还有这什么水表、电表脉冲技术等等等等啊,这里咱们用的就是一个,今天咱们用的就是啊,这个电机的脉冲技术 好,这是他的一个特点啊,然后咱们看看这个啊,他这个硬件接线图是怎样的啊?大家看一下这几个硬件啊,一二三四啊, 这是电源正一啊,这是电源正,这个就是电源负,然后三和四啊,一个四八五正,一个四八五负,是吧?然后五和六,五和六硬特啊,初始状态设置六知音地数字信号接地端数出数,数字信号输出地是吧? 然后七和八, a 零 b 零编码器,零信号输入端,编码器零信号 b 输入端,呃,他俩呢?可以作为这个编码器的。然后呢 啊,咱们如果是作为两路高速脉脉冲的技术呢?这里就是两个通道啊,一个是 a 通道,一个是 b 通道,咱们在咱们在这里呢,就用一个通道就可以了啊,用 a 零和这个 啊,这个脉冲啊,一个接 a 零,一个接 cnd 就行了啊,然后这个是脉冲,脉冲的输入接到这里边,然后啊,这里是供电口是吧? 空间口袋也不用讲了吧。然后还有一个四八五的接口,四八五接口和咱们触摸屏怎么接呢?这个右侧这个图片就是四八五的那个触摸,咱们昆仑通泰触摸屏的这个九针银角啊,大家看 啊,都是四八五的这个接口,然后这个科目二七和八啊,在四八五正,你可以用科目二,也可以科目三啊,只要你在这个软件里设置好就行了。在这里咱们用科目二啊,科目二在四七啊,四八五正,接这里的这个三四八五正,然后这里 啊这个八八银角接这个四八五副接这个啊,四是吧?好啊,这个就是硬件接线啊。然后接下来呢,咱们看一看,这个这这个 这个,这个高速脉冲技术器的通讯协议,通讯协议啊,大家看啊,摩托吧,沙丘通讯协议啊,出场设置通讯第, 地址为一波特地九六零零,然后数据格是十位啊,一位七十位,八位数据位啊,一位停止位啊,吴教燕就是九六零零 n 八幺是吧?然后孟德巴是地址是零一,然后呢下边就是这个 这个脉冲啊,高速脉冲技术器的一些这个计算器内容啊,比方说这里零一啊, a 的 a 零的技术方式啊, b 零的技术方式,然后这个这就默认的就是零是上升眼,是吧?然后这里还有一些什么 a 的 a 输入的开关量啊, 好,这这两个不是重点啊,重点的是在后边的,咱们把它找一找啊,我把那个这个这个这个高速麦声器打开啊, 首先大家看一看啊,呃, 咱们最重要的是取什么呢?取他的,呃,取他的哪一块呢?来看一下啊,要取他,咱们用这个工作模式一啊,工作模式一,然后 通到 a 零的技术,这个通到 b 技术,然后这个就代表着累计脉冲数量啊,这个这俩字代代表的是累计脉冲数量啊。 然后这个是设置的是什么呢?是一和是二,这个是呃,无符号整数,根据输入信号的美钻脉冲数来设定。这里呢,咱们这个 吸尘器是一就可以了啊。然后这个清零技术,清零寄存器啊,你看写入一零编码器技术为零,写入二零 通到 a 啊,技术之为零啊,二一啊,通到 b 技术为零,所以呢,咱们咱们的目的呢啊,他这个就是把这个累计脉冲量清零的一个功能啊。 啊,这个也要注意啊,然后除了累积脉冲还有什么频率?大家看看脉冲频率是哪一个啊? 脉冲频率是这个啊,四零幺四五和四零到四零幺四六,这个是通道 a 的频率指读啊,数据为三十二位浮点数啊, d 通道 a 浮点数第一十六位,计算器 位在这个幺四五高位啊,在幺四六 后边还有一些其他的这个计算器的内容啊,并不是特别重要,咱们最重要的是去把他的这个,呃, 大家看啊,这个就是我做的这个界面啊,重要的是把这个脉冲累积脉冲和他的这个转数啊,就是其实就能频率啊,把这两个数取过来啊,然后还有一个呃清零的一个功能,把一个人这个,然后把这个累积脉冲清零。 好的,呃,这个就是今天咱们的主要内容。然后接下来咱们首先先把这个硬件调通啊,先系好线,然后咱们用莫德实干去啊,获取一下相关的数据,等获取通了,然后咱们再用这个主态软件啊,用这个 mmc cgs pro 去把这个啊程序给编写一下。好,接下来咱们去看一看硬件接线啊,点关注不迷路,咱们下集再见。

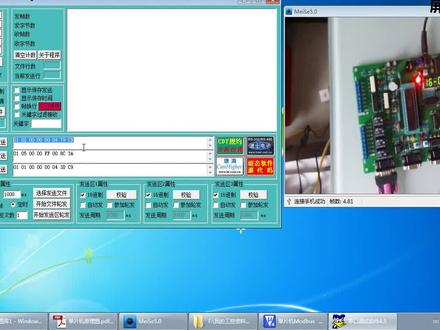

四路继电器收缩的状态啊,先测一下, 算一下,娇艳啊,然后这个参数要设正确端口号,就是那个 usb 转二三的电脑产生端口号,波特率九千六百,输出有八位,娇艳位,偶娇艳,停留一位,这些要和单片机遇保持一致。然后这几个勾选上, 然后我们点击手动发送,点击手动发送,试一下,看一下啊,有返回,而且返回的数据是零零,就证明此时此刻思路继电器,继电器都没有动作,都没有动作, 那么这个时候我们可以让四路继电器都动作测一下啊, 好,四楼继电器都已经动作,全部动作了,全部动作。然后这个时候我们再抖一下继电器的状态,好,零 f, 零 f, 那证明四楼继电器都已经全部动作了,全部动作了。 好了,这个创口调试就证明已经测试通过了,已经测试通过了,我们还可以用这个 mode bus 调试助手 mode bus for, 这个来测一下,来测一下,比如说我们现在读一下这一个,它的 输出设为二十毫秒,二十毫秒,然后通讯三,你看端括号 com, 一波特力九千六百,数据为八位,欧娇艳一位停止位。 可以看一下四路继电器,要是前四路,前四路输出它都是唯一的,然后我们可以让第一路为零。好,第一路它就中,呃,现在已经断开了,也可以让其余此三路 居山路。好了,我还可以读一下这个它的文雅输出,文雅输出 现在全数为这个为零的,那么我们可以让第一路输出输出一个这个四伏,刚才我们说了,零到二五对应零到五伏,那么五十一就对应一伏,五十一乘以二就对应二伏, 五十一乘以三就对应三伏,五十一乘以四就对应四伏,那么五十一乘以四就是二百零四,那么我们输入二百零四,就让第一路模拟量输出,此时此刻输出四伏,然后我们让第二楼输出一个三伏,那就是五十一乘以三, 让第三路我们输出一个两伏,那就是幺零二,然后让第四路输出一个一伏,那就是五十一。 可以观察一下数码管啊,看二零四幺五三幺零二五十一, 就证明已经写成功了,写成功了好了,那就证明这个用 motobud 调试助手测试也已经通过,也已经通过了啊,就演示到这里关掉它。然后呢这个时候我们就要打开这个触摸屏,可能通态的触摸屏 找一下重评测试工程。有这么多啊?二十四种啊,我们就用其中一种昆仑通态来演示, 我们把它烤到桌面上吧,路径太长了, 改个名字吧, 然后我们把它打开 好了,打开,首先我们看一下设备窗口里边, 窗口副设备我们看一下,因为我们现在有仿真测试,所以这里边的窗口端口号我们就要选择 come 一,然后通讯播脱率九千六百,数据位八位,停止位一位,交验方式偶交验检查一下。 好,这里边是占地址是一,占地址是一,最小的采集周期是两五百毫秒,通信等,等待时间我们可以再长一点,省了一千 采集频率,我们可以设小一点,设个一百,然后确定保存一下, 然后这个时候我们就可以仿真运行了,仿真运行了,然后我们就是选 选择这个文件下落菜单的这个进入运行环境,然后点击工程下载 好了,启动运行好了,可以看一下,现在已经通讯成功了啊,因为通讯指示灯在不停的闪烁,然后还可以看到刚才我们用 modelpod 调试助手写进去给思路模拟量输出写进去的值,现在也已经走上来了, 一楼四伏,第二楼三伏,第三楼两伏,第四楼一伏。呃,然后呢?我们可以对继电器进行一个支位 复位,然后我们第一路让他 输出五伏,就是二五五,第二楼输出一个五伏二五五,第三楼也输出一个五伏二五五,第四楼也输出一个五伏二五五。 可以看一下,观察一下数码管,二五二五二五二五。好,就证明通讯是成功的,通讯是成功的。 好了,这个昆仑通派触摸屏和五幺单战机这个 modelbox rto 创可通讯就说到这里啊,就说到这里。

大家好,我是自动化零工,朋友们大家晚上好,那么第一期组织团购的这个触摸屏啊已经陆陆续续的发货了,今天已经全部发完,然后可能有的朋友还没有收到这个快递单号,我今天晚上我会把这个相关的单号呃分发给大家,大家不用着急啊, 今天啊,咱们继续原来的这个昆仑动态触摸屏与网络 m 模块的一个应用啊。啊,这个模块啊是之前一位网友发过来的,这个咱们得抓紧把这个模块的相关内容做完,然后再返回过去啊。呃,之前呢,咱们已经讲了这个 呃有两种应用啊,一个是触摸屏直接啊,通过这个 modbas tcp 直接采集这个物联网模块,然后第二节讲了这个啊触摸屏啊,通过这个 modbas rtu 啊采集这个网络 io 模块。今天呢咱们讲一下第三种应用模式啊,第三种应用模式就是说 触摸屏啊和这个两百 smart 进行一个通讯,然后呢?嗯,西门子两百 smart 和这网络安模块的一个他走那个什么呀?还是走 modbas 通讯?其实这里呃难点不在于触摸屏与西门子两百 smart 之间的这个通讯啊, 然后重点难点是这个西门子两百 smart 采集网络 io 模块的啊 prc 与网络啊模块,一种是走这个摩摩托巴萨 to, 一种是走这个摩托巴萨 tcp 啊。好,接下来咱们看一下相关的这个接线方式啊,这俩有什么区别啊?触摸屏与这个西门子两百的这个 两百 smart 这个通讯啊是比较简单的,咱们直接走网线就可以了,是不是?然后呢这个新名字两百与这个网络 r o 模块,咱如果想走 model bus t c p 怎么接呢?就是说这里这个 网线接到这个交换机上,然后这里这个网线网口啊,也接到这个啊交换机上啊,这样就实现了这个,呃,就可以走这个摩托巴士 tcp 啊,然后如果走这个摩托巴士二 tu 怎么走呢?咱们要把这个这啊,这里就是一个四八五口啊,咱们把这个四八五口接到这个网络啊模块的啊, rs 四八五正和负啊,这上面是 ab 是吧?啊? ab, 对啊,大家还记得这个这个引角的这个定义吗? 这里啊三正八负啊,这里大家应该形成条件反射式的一个记忆啊, 这里三正八负。其实这里还有一个 pos 口啊,一会给大家看一下,这里需要加一个信号板才能形成一个四八五的一个一个口啊。好,接下来呢, 咱们看一下今天这个工程的一个具体信息,触摸屏和西门子两百 smart, 然后,呃,比较简单啊,然后西门子两百 smart 与网络啊模块的一个相关的通讯怎么弄呢? a i 一到 a i 四啊,这四路模拟量输入,咱们把采集上来的数值啊,分别放到 v w 零二四六啊,这四个计算器里边,然后,呃, a o 一到 a o 四,这四路模拟量输出设定呢?设定的 模拟量输出,咱们放到 vd 一百到 vd 幺幺二,然后,呃,采集上来的这个值呢,咱们放到 vd 五零, vd 五十四啊,一直到这个 vd 六十二。 相信大家跟着我看了我这么久的视频啊,这一块这个触摸屏啊,与两百 smart 之间的这一个,这个叫什么 主态啊?应该是比较简单的,然后咱们就大体大家看一看啊,然后,呃,后期呢,我也会把这个工程啊给上传到这个教程里边。这里呢我就不呃挨个的带着大家做了啊, 大体给大家说一下思路,这里啊,这里呢?嗯,走的是 t c p i p 副设备,然后不同,这个地地址啊,这个是中国屏的地址,幺九二幺零八点三点二,这里呢,这个是就是 p r c 的地址,幺幺九二点幺六八点三点五零,这个就没有问题了啊,然后这里 那这里基本上就用默认的就可以了。然后呢 结合咱们刚才的这个设计啊,然后咱们把这个 ai 一到 ai 四啊,读取的这个 就地址啊,咱们就直接映射到 m w 零二四六,然后采集上来的数值呢,咱们做一个工程转换啊,就是说采集上来二两万代表二十毫安,对不对?嗯,这四个是一样的啊, 好,这个就是模拟量输入对应的这几个变量啊, ai 一二三四,所以这个是比较简单啊,然后咱们看一下 ai 数 a o ao 呢,这里的通道地址咱们看一下。呃,这里是只读,相当于就是咱们读取上来的模拟量输出值,然后这个呢是设定啊, aoes 就是代表设定为 一百到 v d 幺幺二。 好,咱们看一下啊,看一下,这里 设定值从 v d 一百啊,就是 a o e 还是这个三二三四,这下边是采集值啊,啊,这个不是啊,这个显示输出才是啊, a o e 是不是 哦,这个这个按钮输入就没有必要要了啊,按钮输入咱们直接取消就行了。 好,这个比较简单,是不是咱们直接把这个程序下载到触摸屏里边就就可以了。 好,这里就可以了啊,然后接下来呢,咱们再做做这个比较重要的地方啊,就是西门子两百 smart 啊,通过这个 motorbas tu 以及 motorbas tcp 和这个网络 r 模块进行通讯啊, 那这呢,可能大家有点懵啊,可能,呃,这个,这个尚未基主泰啊, model bus 用的比较多,然后 prc, 呃, model bus 二七六以及 tcp 可能用的比较少啊,其实也不用懵,这里呢,教给大家一个方法啊, 咱们要学会拿来主义啊,拿来主义就是什么,直接 已经用已经弄好的东西,咱们直接在上面应用就可以了,是不是?好,这里有一个,你看 modelbar 是 rto, 然后呢?还有什么?应该还有, modelbar 是,呃, modebar 是 tcp, modba 是 t c b。 腾讯啊,今天呢,咱们先先讲一讲 modba 十二汽油主战啊,这一块儿,这里呢,咱们是用的 modba 十二汽油主战,一个轮巡的方式。 好,咱们看一下这个啊,这里呢啊,就有一个应用历程,咱们可以把它下下载下来, 后期呢,我也会 把这个历程啊上传给大家啊, modba 是 r 七 u 主战力应用历程。 好,把这个下载下来啊,大家要注意啊,看该历程使用啊。 marco, when smart 针对端口零啊,端口零就是咱们说的那个端口啊, 该历程仅访问一个重战,多个 mode 八十啊 msg 指令轮巡执行, 若访问不同的重战,可通过改变重战地址来实现啊,这里咱正好是符合咱们这个要求的。好,接下来咱们就看一下这个啊, 好,大家来看一下啊,第一行,这里是啊,扫第一,扫描周期复位各标志位起指位,这里,呃,应该先先不用看啊,然后这个应该就是 主战初始化完成后启动读写指令,嗯,这个指令呢就是,呃,初始化 mode bus 主战通讯。大家看,这里是九六六零哦, n 这教验方式吧,这个是 pot 零,这个是延时啊,这个是是否初始化完成?这里是初始代码。 初始化完成以后啊,咱们就要啊开始这个进行启动读写指令,对不对?好啊,接下 下来呢,咱们就先读这个模拟量输入好不好?模拟量输入是哪哪个?咱们看一下原来的啊,模拟量输入就是这个三零幺零零下下边的四个计算器,对不对? 好,咱们把它列成为,首先啊,把它列成为,别回头一会忘了 点关注,不迷路,咱们下期再见。

大家好,我是自动化零工,朋友们大家晚上好啊,今天咱们回过头来啊,继续学习这个昆仑动态与电力模块进行通讯的采集 啊。今天的这个工程应用呢,主要是,呃,昆仑动态与电力模块进行摩托把式通讯啊,基本上通讯的一块和上一个的这个高速脉冲技术器,呃,很类似,然后呢,呃会加一些其他的一些功能,然后主要涉及到的硬件啊, 七零二二 nt 啊,昆仑同台触摸屏轻至电力模块啊,这个型号是这个,然后四八五转换器,然后啊 mo 的,呃, mcgs pro 触摸屏啊,涉及到了软件应用有啊, mcgspro 触摸屏啊, mos 干调试软件。今天那涉及到的 试点呢?有这么六个啊,一个是莫德巴萨提有通讯,再有历史数据浏览构建啊,循环策略及手动触发算盘啊,历史曲线构建定期报表输入输出按钮啊,这个定期报表应该就是我记得那个是叫零零七的那个网友啊,当时提出来的啊,这回咱们把它加上啊 啊,左边这个图片就是一个这个电力模块啊,大家看,这个是这里呢,是一个地址的显示,这里就是通讯端口啊,二三二或者四八五,这是指示灯,运行通讯指示灯, 然后这里呢电压输入信号,这里呢电流输入信号,嗯,这里就是一些相关的技术参数啊啊,这里呢能采集电压、电流、功率、频率、功率因素,有功电能啊,这个还有这个,这是 相关的两层是吧啊,基本上也就这些啊,这个通讯呢,既可以是二十二,也可以四八五的接口,然后咱们今天用的这个是一个四八五的接口, 好,接下来咱们看一看这两个怎么接线啊?这个这些图啊,这是这里,这里是这个这个电力模块,这个 电的这一块啊,怎么去接?相当于啊,这是火线,这是零线啊,火线和和这个卫卫衣相接啊,零线和这个相接,然后零线的电流啊,流入啊,这里有流出,相当于这里这里边啊,会这个计算出这个电流的这个大小。 那如果啊,咱们要实现四八五通讯,怎么实现呢?怎么接线呢啊?大家看一下啊,这里这里就是四八 五的接线口啊,这个一二三一代表四八五正,二代表四八五负,三代表这个地线。然后这个图片是咱们触摸屏的这个啊,串口串口银角接线啊,然后呢咱们通常一般用啊,可以用七八啊,科目二,也可以用四九科目三, 是吧?那咱们这里就可以用这个七和八这个两个音件,用科目二这个触摸屏啊,用,用科目二这个口 啊,就相当于这个七接这个四八五正,八接这个四八五负。那如果是多个这样的电力模块呢?那咱们怎么弄呢啊?这边咱们就两个啊, 靠门口,不能每个靠啊,那,那相当于一一个接一个啊,这样可能这个就比较麻烦了啊,其实啊有一个更方便的啊,用这种啊,这,这叫什么手拉手式的这个接线法啊,呃,相当于四八五这 连接下一个这个模块的四八五正啊,这样手拉手啊,然后四八五负连一块,然后呢啊通过寻指的方式啊,比方说这个是地址是一,这个地址是二,地址三是五,这样通过地址啊来区分啊,不同的电量模块, 那所消耗的这个点压电流啊,功率等等,这样能区分出来。嗯,好,这个就是接线方式。 那接下来咱们再看看他们的相关的协议啊,协议呢?嗯,我记得上回还有一个网友说这协议是从哪搞的?嗯,其实啊,大家采购这个相关的仪表时都会啊,都会这个给供货商提要求的啊,有的 是这个,比方说买的仪表有的信号是这个啊,电压型啊,零到十伏,有的是电流型零啊,四到二十毫安啊,还有的就是直接可以通讯出来的这种四八五接口的摩托八是通讯协议的。那采购来以后啊,你就得给这个,呃,这个供货商啊,给他们要这个地址啊,要地地址的通讯协议 你要不?要的话,因为虽然这个梦之霸是协议啊,是一个呃,这个这个公开的,然后但是你不知道对应的计算器是什么什么内容啊?你比方说你如果没有这个协议表啊,你怎么知道哪个是单向电压,哪个是单向电流,所以你必须给他要过来啊, 啊,这边呢,这个这个这个是接口的一些配置啊,也是九六零零啊, n 八幺是吧,然后呃计算器的地址,你看四零九六代表的是单向电压负点数是吧? 啊?四零九八代表的啊,电流也是伏电数啊,这是占了两个两个是吧,两个字节啊, 然后啊不断在下啊,咱们等会呢就采集电压、电流、功率、功率因素啊,电能好不好。然后这里还有一个关于电能命令,设置师, 一代表启动电能累计,二停止电能数据技术累计,三清除累计, 然后读取时呢,零读上来,如果是零,代表这个仪表处于电能累计停止状态,如果是一代表仪表处于啊电能累计进行状态,那咱们对哪个地址进行这个设置呢?大家看啊,是这个 幺 f 五五 h 啊,幺 f 五五 h 就是这个啊,幺 f 五五 h 就对应的使劲字就是八零二幺,是吧? 八零二幺。好,那接下来呢啊,咱们还是按照上次的那个思路啊,首先咱们 先用这个摩托实干啊,和这个仪表进行这个通讯采集一下,证明这个仪表是好的啊,他的通讯接口是好的,如果能都能顺利的采集上来啊,说明这个硬件是没有问题。然后咱们再去用 mcgs pro 这个软件啊,再去给他主态。好,那接下来咱们就去啊,用摩托斯干这个软件去扫一扫啊,点关注不迷路,咱们下集再见。

大家好,我是自动化零工,朋友们大家晚上好 啊,咱们继续昨天的课程啊啊,我这里呢已经把这个电力模块和四八五转换器还有电脑连接起来了啊,大家看这里啊是电压测量端, 然后呢这两根线啊电流测量端,然后这两个就是这个四八五正,四八五负,然后我加这个红色热水管的这个就是四八五正,然后 嗯,这个没有热水管,黑色的这个就是四八五负,这样呢,呃,我就这个把这个啊已经连好了,然后他的负载啊,供他消耗的电量的负载就是一个插排啊,一会我会 加一个这个小风扇给这个插排上,然后咱们运行看一下,咱们首先呢啊,先用这个摩托实干啊,扫一下这个数据,看看这个硬件是否正常,正常了以后啊,咱们再把这个啊用这个主态软件去给它编成。 好,接下来咱们就用摩托实干去啊,扫一扫。 好,接下来我把这个四八五转 usb 的这根线插到电脑上啊,然后大家看看这个,这个,现在啊我插上这个 usb 的这根线 可以看到啊,这里出现了一个 usb 科目四,这科目四就是咱们电脑与啊这个电力电力模块进行 通讯的一个通讯端口啊,咱们就用科目四。好,接下来咱们用打开 mode modes 干这个软件。 好,我把这个昨天的通讯协议再打开啊,然后他这个连接端口是多少呢?就是科目四这配置九六零零 n 八幺啊,就是这样。 好,咱们连接啊,好,目前来看这里,这里,是啊,没有没有连接上的啊,大家不要着急来看这里啊,这里都是啊,四万零几的,其实啊,然后咱们要把这改成,然后呢,把它改成二十个, 从二十个,但是他这个提示地址是多少呢?大家看这个计算器地址啊,第一个单向电压福点数是吧?他是四,这里是四零九六,然后咱们这里要把这里改成四零九六,哎,你看 还没有获取到,为什么呢?因为这个在这个蒙的蒙的 boss 这个协议好像要加一这个,大家看,这样咱们就获取到这个相关的地址了啊。呃,大家注意啊,有的时候虽然这个福点数啊,有的时候可能获取不上来,还有可能是这个原因啊, 他是他有可能是交叉了啊,就是那个咱们之前说过的一二三四还是三,呃,三四一二的那个问题啊,他有的是交叉的,有的是低位在前,有的是高位在前。大家来看啊, 这个四零九啊,四四零九七对应的这个就是单向电压,咱们就是二百二十五伏,是吧?然后下一个数据四零九八,这里就是对应的就是四零九九,是吧?啊,因为我现在没有负载啊,所以,所以呢,他 他的他的电流都是零。好,那接下来呢?我把风扇插到这个啊负载端啊,给他接入负载端。 好,现在插上了,不知道大家能不能听见风扇的声音啊,还是有些许的凉意啊。大家看四零九九对应的就是你看零点一三,这个就是单向电流,对不对?是吧?然后下一个单向,呃,单向功率就是十八点三三瓦, 然后下边功率这个就是功率因数,然后再往下这个就是频率幺零七 幺零七四四幺零六,对应这里四幺零七,就是这个就是蜈蚣功率,然后四幺幺零就是对应了这边四幺幺幺, 这就是有功电脑,大家看这个, 然后再往下还有吗?累积时间也是浮点数,这里是四幺幺二,那就这边四幺幺三啊,这个就是这个。 好,这个就是获取到的相关的这个电力模块的相关的参数。然后呢还有一个,还有一个就是启动电能啊,启动电能累计,是吧? 关于电能命令,幺 f 五五 h, 一代表启动电能累计,二代表停止,三代表清除。好,那你看现在,咱们现在应该这个是读取时, 这个幺 f 五五啊,代表的是八零二一,八零二一的话,咱们啊,然后再看是什么什么类型的啊? 八零二一,整形的一个一个位,所以这个就是这个,然后把这个换成八零二二一个来看,这个是数据是一,是吧?这个数据是一,代表的是仪表处于电能累计进行状态, 接下来咱们要让他停止,停止的话就给他写啊,写这个二就行了,然后咱们点双击啊,把这个二,然后更新,大家看现在就停止了,停止北极电能,那,那现在是真的停止了吗? 啊?咱们去看一看啊,还是咱们换成四零九七,然后是多少个数据啊?十八个,然后把这个改成啊? 电脑累计 简单 累计是哪个呢?有供电能四幺幺幺这个数,你看大家看现在没有变化了吧?然后还有包括四幺幺三,这个是累计时间也没有变化了吧?说明咱们确实是把它停止了, 那,那如果把他们清零呢?清零怎么办好,然后咱们还是还是那样啊,把它改成八零二二一位,然后咱们给他清零。清零是哪个质量?把他,你看啊,这里是三,清除累积的电能及时间 更新。好,那,那现在我应该是更新过去了,然后咱们看一看有没有真的变成零啊?四零九七十八。 哎,你看,大家看啊,大家看,这个四幺幺幺啊,变成零了,四幺幺三也变成零了啊,说明这个相当于咱们的这个硬件都是没有问题的啊。 好,那所有的硬件都没有问题,咱们就把这个啊四八五的转换器啊拆掉,然后用这个触摸屏的 com 端口与这个电力模块的这个四八五端口进行连接。昨天是咱们怎么说来着?四八五,正接 仪表的。 com, 二的七七银角是吧?然后十八,我付接那个八银角。好,那接下来咱们就开始编程啊,点关注不迷路,咱们下集再见。

那么二零零零这一参数地址 bet 零一,它是一零的话是启动, bet 四五是零一的话,它是正方向旋转零一位,四五位 实禁制数转化为十八,所以正下切顿脚本里面写着齐天变量复制为十八,按下的时候就直行脚本 臀里四五位为一零的时候,他是反转 四五位,一零刚才的不变转化为是静置数是三十四,这是反转。 停止的话,零移位设为零一即可,也就是转化为十进之数。十一停止频率的话,变频器手册里面是二零零一 h, 控制频率的转化为十进之数是八幺九三, 那么在软件当中这个要加一,就是八幺九四,他是十六位的计算器是无符号的 八幺九四。我们关联一个变量是频率,制作一个标签,绑定钢材的频率变量 设置单位为赫兹,软件输入两千五,这里显示二十五,所以要进行通道处理一下,工程转换,设置一下倍率。接下来要杜绝一下变频器的状态,查到变 平起手册里面的地址是二幺零幺 h, 二幺零幺转化为蛇,禁制数是八四四九,增加设备通道,这里其实地址我们写八四五零,也就是刚才的数加一。 我们也连接一个触摸屏的电量,叫状态反馈,然后确定全部添加。 那么这个地址的零到四位状态,意思是乱 stop, 手动正传反传,我们把刚才的状态反馈删掉,重新建立 选择通道的零零位,其实地址八四五零,选他的通道的五位,这就是手册上的零到四位,然后建立触摸屏的电量。 接下来做状态反馈的标签选择,填充颜色,写入文字润,绑定变量润, 没倒腾的时候是灰色,倒腾的时候是绿色。确定做 stop, 做正传, 做反转,这只是把变频器的状态反馈回来了,所以不需要像他们一样设定什么值。有不懂的地方可以留言,接下来我们下载。

大家好,我是自动化零工。好,那接下来呢,咱们把这个显示这一块给他加上啊,显示的这一块好,一会咱们再监控这个屏幕。好,那先这样。 好,那接下来咱们就开始加这个,这里的这个功率,电压,频率,电流转速的速度采集啊,功率是幺六幺零零三十二位无符号二定制是吧?功率这个就不用,呃, 这个是不用数据处理的啊。然后咱们在设备窗口打开这个,从站好 三十二位无符号二定制,有 六幺零零连接变量是谁?功率是吧?然后确定,然后再增加一个 还是三十二位无符号二金子啊,下一个是谁?功率电压幺二零是吧? 幺六幺二零, 幺六幺二零啊,这个没有问题啊。然后这个是电压, 然后接下来是谁?频率幺三零,大家注意啊,这个 我不知道怎么回事啊,直接选址的话不行。然后嗯,咱们先试一下吧,或者是先不加这个,先不加这个吧,一会一会再给大家试,先加其他几个,然后加完其他几个,最后咱们再加这个幺四零,因为一加上这个,他就会影响其他的一些数据采集。幺六幺四零, 幺六幺四零,这个是电流十六 v 二无符号二定制 电流。然后采。采集上来的数据需要怎么着? 乘以十是吧? 乘以十好确认。 那这里呢?因为这里全是采集上来的数啊,你你读写的话,但是你数不能用读,不能写啊,这里只能用读啊。好嘞,然后下一个 独钻数值,幺七零,幺六幺七零多少,三十二位无符号二金子 转速是吧?你这个用制度也行。然后这样就先咱们其实就空了一个啊,空了这个频率啊,咱们等会再最后再加这个看一看, 这样都链接上了吧。就哎,用户上我这边链接了吗?功率电压这个是频率 电流转速。好,那都连接上了,没问题。然后咱们就把它下载进去啊, 好,启动。好,接下来咱们再看一看啊,然后呃,能不能给他实现把这个数据采集上来啊。好,咱们启动 五克制好,现在都能启动是不是?转速的话三百转,电流是毫安对不对?电压功率这个是瓦啊,单位是瓦,然后开始加 是不是 啊,这样没问题啊。这样 基基本上呢就是说把这个数据就给读上来了。 好,接下来呢,咱们把这个单位给他们加上,然后再把这个频率给他们加上啊。好,咱们先停止。 好,接下来咱们把这个单位加上啊,单位这个是瓦特,电压是福特,频率是赫兹, 然后电流是毫安, 然后转数是转,每分钟二 min。 好,这个单位就加上了啊。然后接下来咱们把这频率这个数据也给它采集上来。这个 频率这次呢,咱们先这样啊,按照咱们直接选址的方式去给他选一下啊,直接用大家看啊,这个是三十二位无符号二建制。咱们首先直接选址试一试,看能不能把这个数给读上来,看能不能直接把这个数读上来啊, 四六幺,三幺,六幺三零, 然后是频率,然后这里也得是指读,因为他要经过这个数据处理。数据处理的话是出, 意思就是就是乘一个零点一好确认好,这样就没问题了啊,这样就通道处理完了,然后咱们再把程序下载进去,看一看屏幕会有什么表现啊。 好,咱们看一下屏幕这端啊,看一下右上角这个是通讯状态,现在变成了幺零,幺零,说明这个触摸屏与变频器的通讯状态是存在异常的啊。好,咱们试一下,看能不能启动吧。看看能不能启动哎, 大家听到响声了啊,说明这个还还是可以启动。然后咱们加点频率 来看啊,说明这个这个还是 可以控制的,但是这个数据采集就就出问题了啊,就没有读上来是不是。 那那那这样怎么办呢?咱们就得想个办法把它解决一下啊。 好,那咱们回到屏幕那端再看一看啊。点关注不迷路,咱们下集再见。
