老板让你做个带缝的瓷砖铺贴排版图，你说只会做不带缝的？那我问你面试时不是说精通 cad 吗？回答我， look at my eyes。 你 就输入 tcc 敲空格，弹出页面，点击间隙矩形下方参数间距， a 和 c 是 瓷砖长宽间距， b 和 d 就是 缝隙，设置好点，确定，点击拾取填充区域，敲空格，带缝瓷砖直接生成。 你又说想横向铺贴间距， a 设一千两百间距， c 设六百六百乘一千两百，横向通铺，一秒搞定。你问怎么设置起步点？ 选中填充图案，输入 h e 敲空格，点击单机已设置新源点，点好起步点，确定完事。 cad 带缝瓷砖通铺排版。能不能学会回答我啊？能！能！
粉丝10.0万获赞54.1万
相关视频
01:18查看AI文稿AI文稿cd 如何通铺带有缝隙的瓷砖？我们输入快捷键的是 tcc 空格，在弹珠的对方选择带有缝隙，间隙填充，下方我们选择六百 一米二，缝隙二点五，二点五，然后我们点击确定在靠近这个位置，点击空格， 那我们的瓷砖就填好了，放大看一下细节，砖块有缝隙。想学习更多室内装修的施工图，那我们要从零选，比如说家里的强电弱电如何走线布线，包括家里的冷水热水如何走线进线 获得。装修一套房子，包括量房，手绘，拆墙打墙，户型改造，这些户型是如何绘制的，如何测量的？如果再细一些，老师在北京呢，教了五年，北京的施工图要就更详细，包括家里的电线多粗多细，公开到底多大，对人体有没有 要保护，怎么分回路，家里的灯具定位，家里的开关如何控制，包括我们说的插座哪些不动，哪些不保留。 还要知道室内设计有全套的室内图库，这样的图库呢，可以快速布局我们的房间，还要了解这些动态图库可以自由的伸缩，或者我们想让这个沙发可以自由伸长，或者是我们的茶几自由的调解。想系统学习的同学看左下角链接。
402宏烁设计CAD专场
00:55查看AI文稿AI文稿老师，我想填充八十公分乘以八十公分的地砖，同时呢还要有缝隙，怎么做呢？简单，还是输入填充的命令。 h 空格 我们用户定义双向勾上间距，这里八百点二五，零点二五是缝隙拾取点， 在内部单机一下空格，选择指定原点单机，这里设置第一块地砖从哪里开始起铺，一般我们都从桌子、椅子、柜子等盖不住的地方起铺。 确定八十公分乘八十公分地砖带五毫米缝隙的就做好了。学设计找阳帆。
00:39查看AI文稿AI文稿cd 中填充八百乘八百的地砖并且带缝是怎么做的？输入快捷键 h 空格，确定，找到类型，点开，点击用户定义，这里勾选双向 间距，这里改成八百点二五，多余的零点二五就是砖缝的效果。点击添加拾取点，点击房间内部空格，再点击指定的圆点， 单机设置新源点，也就是地砖起步点。确定八百乘八百，地砖带缝效果就做好了。你们学会了吗？学设计找洋翻。
74扬帆设计学院
05:00查看AI文稿AI文稿我们整个框选中，然后换个颜色，到这里就整个就画完了，那么接下来怎么去用呢？我教你一个很快的方法， cad 瓷砖铺贴图的起铺点的用法和画法。那么我们在看瓷砖铺贴图的时候，经常会发现有这种图标的存在， 嗯，首先我我们先开始把它解释清楚，到底是什么意思，那么最常见的是这种阴角，阴角起铺垫，意思是什么呢？从这个点出发，同时向右和向下开始铺贴，我们来定义一下，我们选中它以后，设定原点，点 击它， ok， 它就代表从阴角出发，这个点点出发，从左向右铺，从上往下铺， 那么这个顾名思义就反过来了，对不对？我们选中之后呢，先点击设定原点，然后点击这个点，意思就是从这个阴角出发，从右向左铺，从上向下铺， ok， 那 么还有这种情况，三个方向意思是什么？从这个点出发，依次的从这个点从下往上和从左往右 和从就左右双双向的，也是选中它之后，选击设定原点，我们点击哪个点，哪个点就是咱们的一个起步点， ok， 这就这个意思。最后一种就是这种， 呃，四个方向的多数用在这个以中点定中心，就是四周全部均分掉，我们也可以把它选中，全部选中之后呢， 点击设计，设计圆点，点击哪哪里就是起步点啊，这个就这个意思。好，我们今天重点来讲他这个起步点的画法是怎么画的，我们先把它提上去。 我们首先啊，先用 c 空格画一个圆形，先画个一百吧，按一百空格圆形， ok， 用 p l 空格 多段线，你画箭头，他是由四个箭头组成的，那我们先画一个箭头出来，我们 先点圆心，向上拖动，输入 w 混合直径，线宽，我们输入一个线宽，输入三十 空格，再输入线宽，三十空空格，意思是什么呢？骑士点为三十，末端点也为三十，我们点击空格， ok， 粗线画出来了，这个线咱们还没有断啊，我们先不要动鼠标，我们继续输入 w 空格， 我们输入一个起始点为一百空空格，再输入一个端点，末点为零空格，什么意思呢？我们起始点为一百， 结束中点为零，意思就是我们起始点一百宽限宽，终点为零，那这就是一个三角对不对？箭头出来了， ok， 这一步出来了以后，那么这些咱们就基本上出来了，对不对？ 我们先复制一个 ctrl c， ctrl v 放到旁边，我们选中它，按 m i 空格，镜像出来一个，按上下的就有了，我们再把这个箭头反上 o 空格，旋转九十度，选中它，移动过去， 点到这个中心点来空格，你在空格就可以了，就是复制一个，到这一步基本上算是画完了，接下来就是填充一下，换个颜色就搞定了，那么填充呢？输入 h 空格， 选择实体，注意啊，选择实体，选择第一个，这里点击选择，一定要点击选择，那选择它是什么意思呢？它是选择它，可以填充闭合图形的填充，点击这个圆的边缘， ok， 我 们整个框选中，然后换个颜色， 到这里就整个就画完了。那么接下来怎么去用呢？我教你一个很快的方法，我们比如说我们用这一块，用这两个方向，我们整个框选中以后， ctrl c、 ctrl c、 shift shift 的 加 v 啊选，选中以后， ctrl c ctrl shift 的 加 v， 它就自动定义成块了，你不用这么去用，如果这么去用的话，它很容易去丢啊，你选了也不好选，它是，它是断线断的， 我们最好是把它打成块以后去用，我们做成块了以后，我们用 m 移动到这就可以了。至于这个大小呢，根据你的图的大小比例，你自己用 s c 缩放去用就可以了。 记住啊，用到几个选中之后， ctrl c、 ctrl shift 加 v， 它就自动定义成块了。选中框选 ctrl c， ctrl shift 加 v， 那么这就是我们的一个起步点的一个用法。
48文武小课堂

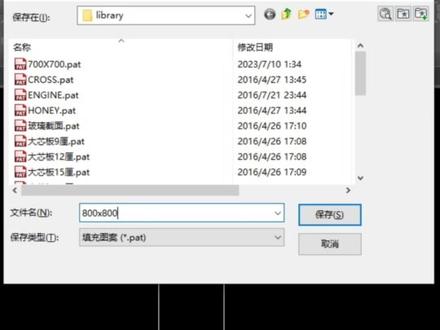

00:25查看AI文稿AI文稿像这种带缝地砖怎么铺设？首先绘制一个八百乘八百的地砖，然后输入 mp 空格一下，命名为八百， 然后点击框选地砖，回车一下，再选择几点，然后输入横向距离和竖向距离 802 输入 h 进行填充，换个颜色，然后把填充比例改为 800 进行填充就可以了，你学会了吗？
644CAD小马扎
03:39查看AI文稿AI文稿ok， 今天来带大家看一个比较标准的一个施工图啊，这个是一个地面铺贴图，像这个面铺贴图的话，我们要看一下它有哪些内容。首先这个地面铺贴图，我们看一下它右下角这边会有一些图例啊， 它会有一些我们的材质品类，还有它的一个型号规格，然后分布的一些空间啊，这个都是我们需要在图纸上去表达清楚的，包括它的一些这种拨打线呀，还有木地板啊之类的所有的材质材料。 然后其次看一下这个边上，我们这边上有个住啊，这个地方就是我们专门用来备注的一个地方，当然我们也可以备注在这个图纸的左下角，也可以备在这个地方，这个看我们的一个自己的喜好和习惯啊。像这个图纸的内容的话，他需要备注的什么？ 我们这一个户型的话，他备注的这边是就是主卧和衣帽间以外，他所有的房间的门口处都为大理石过门石，这个是我们备注的。然后还有一个就是他铺贴的一个房间啊，瓷砖铺贴的都是为勾缝， 平时的话我们是做美缝吗？但是这个可能是客户需求，他就做了一个勾缝，如果我们做美缝的情况下，那么我们这里就是美缝啊，然后美缝的什么工艺，比如说擦洗或者是 v 字缝或者什么缝的， 然后这边的话就是所有地面铺贴的一个房间啊，勾缝的一个颜色，因为我们平时都是为白色吗？就是勾缝的话是为白色吗？对吧？然后他是可以有颜色选择和要求的。 ok， 那 么我们就来看一下这个地面铺贴图有哪些内容啊？ 来到我们图纸上可以看到这边是我们的客厅，还有门厅以及餐厅的一个区域空间。像这边的话其实是采用一个通铺的一个方式，然后中间的话它是采用了一个拨打线啊，这个地方门厅的地方有一个拨打线，就是走 a 圈，包括我们整个过厅这边也有拨打线，然后才有那些不同的这种瓷砖， 这边中间也是过大线，然后像这边的话我们需要去把这个瓷砖的规格给它标注清楚，然后还有一些这种地叉的一些位置啊，一些尺寸都需要标注清楚。然后还有他的一个高度，比如说这边正负零零零，意思就是说我们整个房间的 中间的一个水平线啊，就是这个高度为准，然后如果有其他比较高的或者比这个低的情况下，那么就是正或者是负。 ok， 我 们往上面看啊，像这边是一个卫生间啊，像卫生间的话肯定会比我们平常的外面会低一点嘛，所以的话这边就是负啊，负零点零零五。 这边的卫生间的话还有些放坡以及门槛石，像这个门槛石的话我们可以看到右上角，右上角这边有一个小的图，这里给大家做一个演示，这是我们门槛石的一个制作方式和怎么做的。 然后这边的话就是他的一个卫生间，卫生间里面的内容的话我们可以看到啊，他里面有一些这种地漏啊，我们需要去做一些地漏的一些位置以及起铺点的配置，我们的瓷砖是从哪个地方开始起铺，这样的话他的损耗会小一点，然后还有他的这个 会好看一点啊，就是不会有一些碎砖漏在外面，然后这个的话是做的一些放坡啊，我们地漏的一个方向去进行放坡，这个是有一些角度的。然后这边是厨房的，厨房的话也是给他把规格，就是瓷砖的规格，就我们的用材，把大小这些标注清楚，然后把这个 一些小碎砖隐藏在橱柜的底下，然后这边的话就是我们的一个起步点，然后像这个上面的话就是我们的一个卧室，卧室的话我们也从它设置起步点就 ok 了，因为是木地板，木地板的话就是由厂家这边去做一个安装的，然后还有那个 踢脚线也是木地板的一起的啊，除非他不用那个木质踢脚线，那个就是密缩。然后像这些有门槛石，有拨打线的地方，我们一定要注意啊，注意他的一个长度，宽度尺寸这些我们都需要给他把周长标注出来，以及他的这个 宽度啊，我们每根拨打线的一个宽度， ok， 那 么我们的这个地面铺贴图就是这些内容了。
02:09查看AI文稿AI文稿cd 填充不懂大小地端的两种方法，我们先学第一种，把这个图案删了，立功能删除。第一种手法输入快键的是 h 空格，在弹出对方，我们选择对象，先把这个外边缘选中，然后空格在上方选择我们的用户定义， 用户定义的颜色大家自己调好，这里选择灰色啊。接下来我们输入第一块砖的大小是 幺二零零，然后指定从哪里开始点击，比如说我在进门的第一个角落点击，然后预览，这样的话横线一米二全部都有风格，然后我们就点击右边的确定， 那接下来我们再一次填充 h 团填充，这个时候呢，我们再一次选择我们的外边框，对象控制， 然后我们把这个改成六百的砖，角度呢，再给他转上九十度，我们再预览一下，这样的话我们的图案就填充好了。这种填充方式呢，他是没有缝隙的，所以如果你说老师我想要有缝隙填充，那我们把这些异功能删了， 我们再来一次更快的方法，输入 pcc 空格弹出的对角框，选择有缝隙的瓷砖，矩形 下方的输入六百一米二，缝隙二点五，这个大小大家可以随意输入，然后确定到这个房间内部，直接点击，然后空格 想修改，其实点双击，然后我们单击指定，从这里开始贴砖，然后确定，那这样我们自定义的图案就填充好了，而且他还带有缝隙填充。 如果大家是从事全屋定制设计，那我们还得学到留缝贴砖的同时呢，要算出有几块砖，比如说零一的编号呢，我们有二十八片，其他的一样编号，对号入座，做出预算的表格。如果你是做室内装修，那你还得学到包括家里的强电弱电走线进线图。 老师把自己这十五年的经验总结成一套系统，在左下方可以跟老师总领系统学习。
726宏烁设计CAD专场

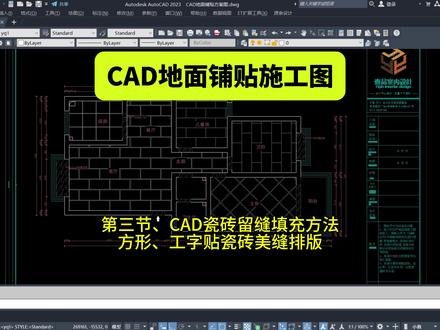

02:22255郑州壹品室内设计培训

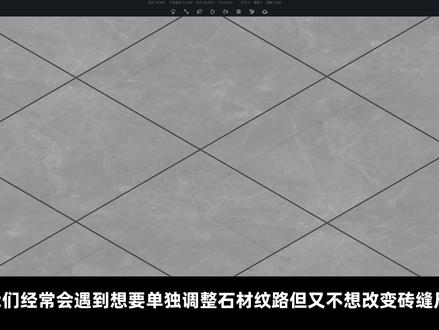

01:04查看AI文稿AI文稿我们经常会遇到想要单独调整石材纹路，但又不想改变砖缝尺寸，或拿到了材料商的贴图，需要加上拼接缝，用到效果图里，用 ps 叠加完全没有问题，但局限性大。那怎么办呢？局限大？那咱就到第五里完成这一步。 先把我们的贴图拖基础色，贴图里先调好瓷砖的基本材质效果，瓷砖材质很简单，稍微整点粗糙度，别完全光滑就行。然后从素材往下一张或者 ps 里画一张都可以。先拖到发线插槽里，逆拼效果就做好了。老方法，要是想看到带美缝的效果，复制一份扔 a o 里，拉点数值就行。 如果想要彩色美缝，把线条改成彩色扔进去就行。调整完展开基础色贴图后面的更多设置。 开启单独 uv， 可以 理解为这张贴图叛变了，不听咱常用的那个 uv 功能了，过一下这个 uv 面板的数值就能看到效果。纹理可以单独调整了，而砖缝没变。 如果想要砖缝变而纹理不变，老地方调整贴图大小就行。纹理刚刚都叛变了，那自然不会听这个 uv 了，所以不影响木地板也是相同方法，这里就不再赘述了。
834Bump.Z

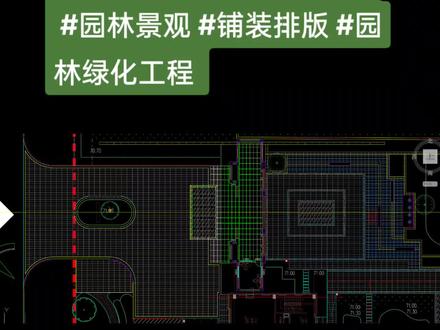

02:13查看AI文稿AI文稿现在铺装图纸、排版都要求带这个瓷砖缝隙，现在我们来说一下 c， a、 d 填充带缝隙瓷砖是怎样填充的？ c， a、 d 填充带缝隙瓷砖目前主要是有三种方法。首先我们说第一种， 现在我们画一个矩形图框， 尺寸我们这里要画的砖是三百六百的，因为考虑到预留缝宽的原因，缝隙我们预留两个，行，这里我们 画的尺寸为五九八，二九八。 好，矩形图框画完，然后我们用采用镇列的方法把这个区域镇列完成，看看是不是达到我们想要的铺装排版预留缝隙的效果。 纪念命令， a r r， 这里我们选择 这里选择三改成三百， 这样我们填充图案就出来了， 每一块砖他都有这个缝隙，然后点击 拉伸都是可以修改的， 这是进列，这是咱们说的第一种方法。
407景S

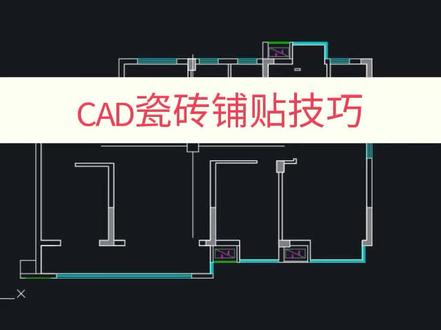

00:30查看AI文稿AI文稿如何在 cad 中快速排版六百乘一米二的瓷砖？我来教你！首先输入 h 空格 t 空格，在类型选择、用户定义颜色改为红色或其他颜色。角度设置零间距六百， 单机已设置新原点，在起始位置点击确定。再次按下 h 空格 t 空格，角度设为九十，间距改为幺二零零，单机已设置新原点，在起点的位置单机确定，你学会了吗？
687室内设计-老A

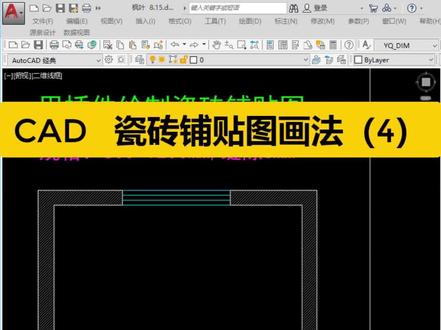

00:38查看AI文稿AI文稿前几个视频呢，我们讲解了绘制瓷砖铺贴图的方法，被很多网友吐槽，那今天我们学习用插件来绘制规格为六百乘一千二，分析为三毫米的方法，输入快捷键 tcc 空格，我们选择双实线句型， a 间距指的是其中一个边，而 c 间就指的是剧情的另外一个边啊，那么 b 和 d 分别指的是砖与砖之间的这个缝隙啊，所以按照这个数值进行输入就可以完了。之后呢，单击确定，然后选择二级命令当中的虚线框 f 空格，我们拾取 第一个点，再选择第二个点，就填充好了小空格。结束命令，我们放大观察一下，是六十乘一米二的分析呢，就是三个毫米，你学会了吗？

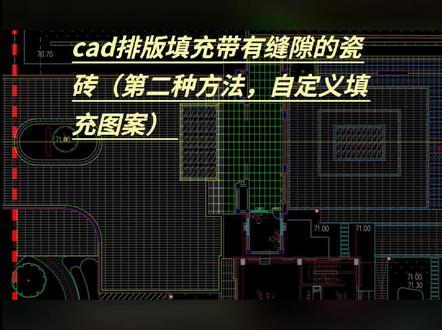

02:58查看AI文稿AI文稿现在我们说一下填充缝隙图案的第二种办法，再定义图案填充， 这里我们还是绘制一个矩形图框，尺寸三百六百的砖，这边咱们就绘制五九八 二九八，少的两少的那两个毫米，我们是用于缩小尺寸，预留缝隙，不然他这个边界尺寸会放大。 绘制好图形之后，我们输入 m p 啊， m p， 选择图， 选择图片图，图框，输入 mp， 这里我们随便输入一个文件名，只要你能找到就行，你也可以输这个三百六百的，是吧？这里我就随意一点，然后保存 他们让指定这个关的基点，这里我们选择这个边角，然后横向窗户间距就是这一个，这个阵列应该是 六百零六百，因为我们是五九八吗？填六百的话他就有两个的缝隙，填六百，填六百，然后这个数项捐进去就是这个的距离，然后咱们不是二九八吗？咱们填个三百， 这样这个填充图案我们就制作完 成了，然后删掉这个图案，我们开始填充 h a， 它，它自动就输入，就选择了我们刚刚制作的这个填充图案，这里我们选择这个， 我们调到六档， 好，这样我们就填充成功了。大家看到这个不是很这个规整，因为他有一些这个小小的碎块，那时是不应该的，是吧？这里我们选择设定原点， 把原点调整一下就可以了，这样我们就填充好了，是吧？ 咱们一块看一下他现在到底有没有这个填充缝隙啊？我们放大看一下啊，大家看一下他是有的啊，每一个砖他是有这个填充缝隙的， 这种方法是自定义填充图案，它的应用面比较广阔一点。
168景S
00:38查看AI文稿AI文稿工作两年，设计师瓷砖铺贴图的画法规格是六百乘以一千二转分成三毫米。首先选择轮廓线，输入凹片仪，输入一十空格，然后绘制瓷砖六百乘一千二，然后绘制瓷砖 r、 e、 c， 单击输入六百乘以一二零零确定。然后再输入 ar 正列的命令，选择对象空格，选择举行正列，在单击右侧的夹点拖拽，输入砖缝的距离为六零三，在单击上侧的夹点，输入幺二零三确定。再来拖拽数量，将右拖拽 向上拓展。然后呢，选择对象 x， 分解对象，在全选对象 tr 进行修剪，修剪完成就绘制好了，你学会了吗？
01:08查看AI文稿AI文稿c、 a、 d 大神如何一键填充六百乘一千二百的瓷砖？第一种方法，先制作一个六百乘一千二百的矩形定义块，输入 s u p 空格，点击 selectiques， 单击六百乘一千二百的定义。快敲一下空格，点击填充对象的内部，再敲一下空格，六百乘一千二百的瓷砖就填充好了。第二种方法，输入题 cc 空格 选择举行间距一一千两百间距。 b 六百，点击确定， 点击填充对象的内部敲空格，六百乘一千二百的瓷砖就填充好了。瓷砖想做美缝怎么填充？如入梯 cc 空格选择间隙，举行 闭合剂就是瓷砖的缝隙，瓷砖每逢一般间距三毫米，点击确定，点击填充对象的内部，填充完成，放大看一下效果。 cad 已建，填充六百乘一千二百的瓷砖，你学会了吗？点赞加关注，学更多 cad 画图技巧！
530郑州壹品室内设计培训

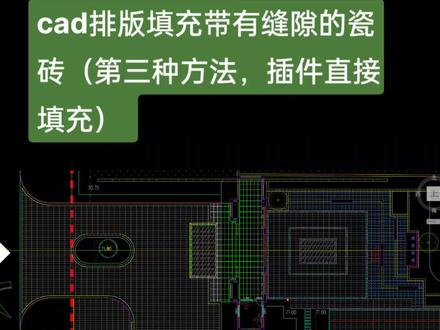

02:20查看AI文稿AI文稿下面我们说第三种填充缝隙图案的这个方法，这个方法需要运用到插件，运用起来是非常方便的， 插件安装完成之后，命令栏输入 t t c， 然后 这里边预制了很多的填充图案，这个填充图案并不是并不是规则性的，他是可以随着你输入的数据重新生成的。比如像咱们一般用于这个 pc 钻缝隙填充的这一个模板，中间这个钻都是隔开的， 然后缝隙也是你想输多少就输多少，砖的大小 tc 是吧？但前面都是用的五九八二九八，这边我已经填写好了，然后间距的话， 这个就是他的这个预留缝隙排版缝隙我这边一直用的习惯的是二啊，他们有好多用三的也是可以的， 这样就是这样，就是想把你想要这个填充的这个图形，这个舌苔板板的尺寸大小给填写好之后，然后预留好这个这个缝隙， 都按这个顺序填好之后吧，然后就可以填充了，这里我们就直接填充，这个方法是非常简单，一键就可以生成了，是吧？这个比前两种更简单一些，但是这个需 要运用到插件，这个插件呢其实市场还是蛮好找。然后我们看一下这个中间他是不是也有这个缝隙啊？这个他是有缝隙的，对吧？都是有缝隙的， 他都已经按照咱们设定的这些尺寸要求都已经自动排版了，你想要多大的，这个砖就是多大的，想要这个缝隙多大的，他就是缝隙就多大。 这三种办法的话，目前用的比较多，我相信每一个办园林的技术人员，他这个日常使用中还是比较频繁的。
86景S
00:32查看AI文稿AI文稿学设计之前，你的瓷砖铺贴图是这样绘制的，输入 h 空格，单击失去范围空格，再确定是这个样子，那么在他的四周呢，都会出现不完整的砖，那么学设计之后呢，你可以空格，然后选择失去范围空格，再选择用户定义，选择双向 啊，选择三百，然后再选择指定圆点，拾取新的圆点，再单击预览调控格确定。那么这样的话，瓷砖呢，就从右下角开始，向后向左进行铺贴，而这些半砖呢，都可以放在橱柜的下面，你学会了吗？
