方菱数控2300操作步骤

接下来我们拍摄一段在系统上面用圆形交错排列，怎么排列啊？首先我们到图形管理里面找到我们要 切割的圆环，按 f 八确认，确认了之后这个第一个叫引入线，引出线，然后这个根据自行的设计，哎，尺寸一是圆形的环形的半径，内形的半径尺寸二 是外进的半径，然后我们输入我们需要的尺寸，然后按 f 八确认，按了 f 八确认之后，这个单个圆就已经出来了，然后我们想重复排列，怎么排列了？我们按部件选项， 部件选项里面是，刚才是按了 f 三部件选项，然后现在我们要按重复排列，叫也是 f 三。我们首先在重复排列之前，我们把引入线的角度校正一下， 角度校正就是按 f 八输入角角度校正，我们现在给它竖三十度， 把引入线偏转一点，然后确认，啊，引入线，你看引入线行驶偏到旁边了，偏到旁边了，我们按 f 八重复排列，重复排列来原型我们用交错排列法，正方形我们就用矩形排列法，矩形是 f 一，交错是 f 二， 我们选择 f 二的排练，然后我们的行间行数来，就是说这种排，这种排法叫行数，数着的行数，这种排法叫行数。 好说，我们排八个行间距，我们排四百零五四零五点零，列间距我们排三 列数，我们排三三百二十四个啊，列间就有，我们排三百四十， 嗯，点零，然后我们按 f 八确认确认看一下，啊 啊，我们现在就等于说是八行三列啊，八行三列已经排出来了，我们确认看一下有没有碰撞啊，然后把图形放大，再放大，再放大，把图形拉下来。 好，现在，现在你看啊，我们这个地方有交错的了，就说明我们的三百四有点小了，我们需要设置成三百五。都排好了之后，我们开始对枪点火，准备切割。啊，现在割的是五十个 后的钢板用的火线枪，然后按切割键，这个时候我们在低压预热倒计时，说明钢板在切割，我们把枪调到合适的位置。

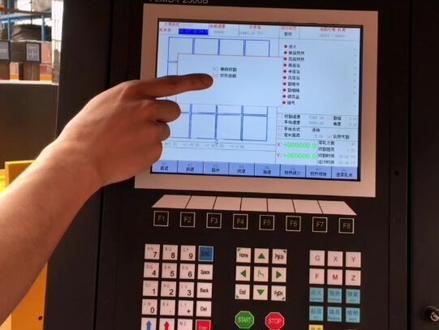

教大 f 二三零零 b 系统如何进行选段切割？首先调出一个图形，按 f 三复建选项，然后按 f 五选行选号会出现提示， f 一选择行数， f 二选择串模号，选择行数的意思就是选择第几个切割路径， 选择穿孔号的意思就是选择第几个穿孔点，一般的我们不用 f 一，只用 f 二选择 f 二，系统提示输入穿孔号，例如直接跳第三个切割，输入三，然后按确定按 f 八确认，再 f 八确认，可以看到第三个穿孔点出现了一个标记。然后如果想从第三个穿孔点直接切割，跳过前两个直接开始按确定 提示 x 任意切割外紧紧返回，如果选择 x 就是在当前位置直接穿孔，如果选择外就是超过前两个图形空移到第三个位置再穿孔，第五选择外会移动到第三个穿空点，在选择可以超过前两个直接切割第三个。

呃，切割操作就是掉入加工图形之后，不管你是图库选择还是右盘导入之后，然后上完钢板之后就要进行钢板矫正。钢板矫正就是说把枪头选择移动到 钢板的左下角，因为我们是左操作，就移移动到左下角顶点那边，然后按坐标清零，坐标清零之后你可以把枪抬起来，然后在部件选项里面 选择角度矫正。角度矫正里面就是有两个，一个直接，一个是 f， 一是钢板矫正，第二个是输入角度，我可以任意旋转这个图形的角度，那么我因为我是钢板矫正，所以说我就按 f 一钢板矫正，然后因因为现在我已经移到那个顶点了，所以， 所以说我要先按 x 键，按 x 键，然后手动移车，手动移车我就往前移，沿着钢板往前移， 演示一下，我短距离也移动一下，然后说我移动这个位置，然后比方说偏到这个位置了，这个就是在钢板的另一头的那个最顶头的那个顶角找另一个角也是相同的位，顶拐顶角位置， 假设讲我这个是钢板的左上角那个顶点的那个位置，调整好之后，然后按按 yy 确认， 他就看这个图形就旋转过来了，往这个角度就旋转过来，然后返回起点，按确认，他就自动返回到你的切割点起点， 这个钢板就矫正完成。

加大 f 二三零 b 系统系统参数的诊断和修改。按 f 五系统诊断，可以看到 f 一输入诊断显示各项的状态，例如急停，按急停开关，可以看到按完之后急停会变为绿色的，说明急停开关这个时候状态是正确的。 同样的道理，限位及其他的各项功能可以通过在这个界面进行查看，看是否有反应。然后 f 二输出诊断，在输出诊断里面可以通过打开和关闭来检查各项是否工作正常，例如我们打开点火开关，打开数据，各项会关闭，会关闭，其他的选项是同样的道理。 然后 f 八系统定义，可以还原参数，备份参数，一般情况下出厂的设备禁止用户还原任何参数。按 f 三定义，这个时候可以输入密码幺三九六按确定，这个时候可以查看输入。

不行，图形管理，前后左右选择你要切割的程序，你要切哪个图就选择哪个，上下左右选择，然后按 f 八确定 设置参数。引入线，引出线，这个引入引出线还包括尺寸一，尺寸二，尺寸三，对应这个图形的尺寸，哎，设好了 n f 八确定， 哎，这图出来了。第一步，第二步，移动歌枪到钢板的左下角，哎，移动钢板到钢板的左下角，然后坐标清零， 然后按 shift 加 m 键选选择那个演示模式键，然后呢？ 按启动，然后确定，就开始模拟一下，他就开始演示， 比如说模拟没问题，然后我按暂停键，然后让他按回参， f 三回参，确定回到参考点没问题， 然后咱们的 shift 加 m 键选择到如果说氧燃气格上，就选到氧燃气格上，如果等离子切，就选择 shift 加 m， 选到等离子切上。 呃，模式转化过了之后，咱们要把速度设定一下， x 切割速度调到四百点零，然后确定，然后呢 按启动确定，他就开始切割了。咱们设置的预热时间是三十秒，他一直到零的时候他就会启动，如果说那个火焰热了， 可以切割了，然后再按一下启动，也可以，或者是减少预热。 f 六，减少预预热就会记住你当前的时间， 然后就切正式切割，哎，中途有切不透的可以按暂停， 然后呢？摁 f 一回退，哎，过了可以再摁 f 二前进，前进的那一点，然后再启动，再启动就可以切割了。 切割当中可以摁这个加速减速。 f 四，速度慢了可以加点速，速度快了可以减点速。好嘞。

交代 f 二三零 b 系统部件选项功能的介绍，以正方形为例，按 f 三部件选项里面有几点选择。 ip 提供五个起点及切割开始的时候的参考点。 f 二，角度校正， 用钢板削正和手动输入角度，如果切割出钢板摆放不是很平，可以通过这两个选项来修正图形的角度。 m 三，重复排列，通过这三种简单的排列方式，可以对单个的一键进行一个简单的排尿和套尿。 f 四，比例缩放，可以通过修改缩放比例 来修改切割零件的大小，但是一般情况下不能使用。如果缩放比例不为一，那么零件的尺寸不对。 f 选行选号，选择行数，可以进行跳行切割，选择穿孔号，也可以进行跳行切割。 超过零件切割后面的 f 六代码编辑一般不使用。 f 七，图形还原，主要用于旋转之后的零件，需要恢复原有的状态，按 f 七还原。

教大 f 二三零密系统如何使用断电记忆功能？首先加一个图形来切割， 接个中途突然停电 开店等待开机，开机之后按 f 七手动移车，然后点 f 七断点恢复，可以看到这个地方出现了一个断点，直接按开始即可继续切割。

拍摄一段芳龄系统使用 u 盘的使用教程，我们首先把 u 盘装进去， 然后按 fr 文件管理，然后按 fr u 盘文件， 这个时候再读取 u 盘，然后我们找到我们要切割的一个程序，然后选择这个可以预览一下图形 f 七，然后确定是我们要切割的图形 f 八确认， 再次确认好，我们要切割的文件已经加载进来了，这个时候我们需要，我们需要把枪对待，我们切要切割钢板的起点的脚脚步好，现在钢板对好了之后， 我们把按 f 八坐标清零，把 x y 轴坐标清零，这时候清零坐标了之后，我们现在使用钢板校正，然后就按按 f 三部件选项 f 二角度校正，然后 f 一钢板校正， 这个时候算起点，起点零点坐标已经确认好了之后，我们按一次 x， 然后 把枪稍微深一点，然后移到另外一个边去进行钢板校正。 我们拍摄视频时间有限啊，我们大概稍微近一点距离就可以了，我们枪下来之后，然后我把枪稍微往外移动一点，啊，可以了，然后这个时候我们按 y 确认，这上面写着按 y 确认， y 确认，然后按回车键返回， 回起点，回射键返回起点，这个时候我们的这个角度已经有零点五二度了，说明我们这个钢板啊偏移了零点五二度，所以我们的图形也随着钢板偏移，然后这个时候按 f 八确认， 哎，当 f 八变色的时候，再次按 f 八确认，然后这个图形现在就已经可以了，可以了，我们现在用的是氧燃气切割，准备点火，按预热气气开气开了没气没， 点了火之后我们看一次分线啊，分线可以，然后我们就按切割， 然后在这个地方我们下准备预热， 这个时候在低压预热倒计时，低压预热倒计时，当我们的钢板烧红了之后可以切割的时候，我们就按切割键，然后钢板就可以穿孔切割。

使用 f 幺五幺零杠 t 遥控器，首先需要把这打开以后装上七号电池两节，安装完以后呢，需要在餐系统上设置一下参数，进 f 系统诊断， 然后 f 八呢，系统定义 f 三呢是定义，输入密码是幺三九六，然后按回车， 然后选择 f 选项控制器遥控器类型现在是，嗯，然后选择成八四二幺，然后 回车，回车一下 f 八，保存一下，按 esc 退出到主界面，使用遥控器 行走正反向。

今天我们来讲一下起点的设置方式，我们可以看到排版区已经排了一些零件，这个时候我们可以对一排零件进行起点的设置。 首先点击起点按钮，此时左侧栏会显示设置起点的参数选项。修改当前零件，我们可以对选中的任意一个零件进行起点的修改。 如果用户想要对排版结果上的相同零件进行修改，可以选择左侧修改相同零件的按钮。这时候我们可以看到当鼠标移动到零件的轮廓上时，会有一个黄色的标识点在其他相同零件上进行同步移动， 这时修改鼠标选中的零件起点时，相同零件的起点都发生了修改。如果只是修改相同角度的相同零件，可以点击相同角 角度，这时只是修改了这两个同种角度的零件，此时修改完成。同样的，如果想在一个内外轮廓的零件进行修改起点， 这时零件的内轮廓也可以进行随意的修改位置，同时可以进行批量的应用。相同零件修改后，可以点红叉或者按 esc 结束起点设置。

老铁们碰到这种情况下不要着急，我们系统厂家教你来操机，帮你简单规避下这些问题。嗯，然后第一点也是我们最常见的一点，就是这个是喷嘴，这陶瓷环 很多老铁们呢在陶瓷环第一步的时候就就就错了，没有装好， 这个是我们的陶瓷环，陶瓷环上有一个黄色的顶针，是需要这个枪头部分也有一个凹槽，顶针跟凹槽结合的时候，这个才是装好的状态。陶瓷环装上去 装上过后他左右不能滑动，看一下我们左右不能晃动，这个时候是装好状态。第二种情况是我刚才打比方，我刚才是一点五的单喷的喷嘴，我换上去过后 也是需要去做重新标记，如果不做重新标记直接开始切割的话，系统上也会提示距离感异常。第三种情况也是我们在操机过程中经常会碰到的，那我们的空压机开久了过后没放水， 导致那个从空压机里面水分从管路进到我们的枪头里面了，这个就是我刚才在模拟的一个状态，如果这个状态下点击开始，那百分之百是提示 系统距离感应异常的。嗯，第四个点，那是我们在更换枪头组建的时候，比如像说我们换了，嗯，枪头的下枪体，下枪体就这个部分在喷嘴，然后或者说我们更换了这个高频线，高频线他也是一个 易损键或者说放大器这两个这几个组建更换过后，或者说咱们买的配件不是原厂的他也会跟，就是跟原厂不符的时候，那他也会提示距离感应异常。 第五点是我们 z 轴的模组， z 轴模组跟我们的丝杆之间有个粘稠器，如果粘稠器和那个丝杆之间松掉的话，他就空转，那空转就是我系统给他的指令，他下发不下去，所以说他也会导致距近感异常报警产生。 那我们在正常情况下或者陶瓷环装好的情况下，我们手摸喷嘴，你看一下我们那个系统端，他都是提示会有报警的，没有报警那就证明你的陶瓷环或者其他方法装载有物。 碰到上述问题不要慌，按照我们上述的方法去调整，那我相信百分之九十的问题都能解决。当然还有什么距离感异常的情况，我们欢迎大家一起讨论一下。
