明纬s350可调电源使用教程

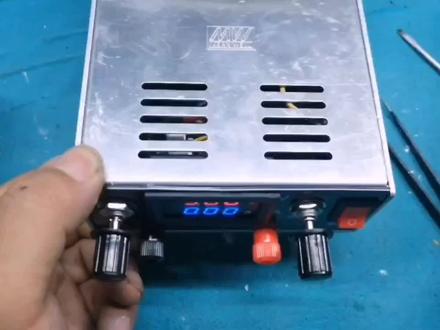

嗨，朋友们大家好，我是爱动手享生活的哈尔滨。这是名为 s 三五零杠二七改零到九十五伏可调电源的最后一期， 说一下他的调试安装方法还有一些注意事项。前面几期将所有的原件已经安装完毕，在通电测试之前，需要将电流和电压电位器调到他的电阻对大值。如果是按照我原件列表中购买的型号， 就是向左调节移至到对顶端，这就是他的电阻对大直。这个情况下， 我们的可调电源他的输出电压和电流处在最低的位置，也就是零伏。还有零安两个电位器调节完成之后，需要将这个可调电源插在维修插段上进行通电。 如果说没有维修插段，也可以在零线或者火线上串联一个一百瓦到两百瓦左右的白质灯泡。串联白质灯泡和插 插在维修插座上的作用是防止电路板上有比较大的短路而造成炸板的现象。一般正常情况下，这个灯泡应该是一亮即灭， 如果说这个灯泡一直处在明亮的状态，就说明这个电路板后特有比较大的短路或者故障。插上电之后，白质灯泡一闪即灭，同时电压表上显示比较低的电压，就可以进行下一步操作。由于我买的这个配件包两个电位器质量实在不是很好， 有时候会出现组织变动，同时调节不是很灵敏，大家购买的时候尽量自己在网上购买质量比较好的电位器。接着就可以旋转电压，调整电位器，看看零到九十五伏生压是否正常， 正常的话将电压固定在零到九十五伏，其中的一个电压值用万用表的显示。再看一下电压调节，基本上可以从零点八伏起调， 调整过程中慢一点，均匀一点，不要突然间旋转位置，很大有可能会造成炸管， 能够从零伏到九十五伏调整。接着看一下电流调节，将电压设定到一个特定值之后，进行电流调节的时候，千万注意不能再进行电压调节，刚接上负载时设定的电压有可能会下降，这是因为电流太低的原因，慢慢增大电流就能够恢复到设定的电压， 同时要注意一点，他的总功率不能超过三百五十瓦电流。电压调节完成之后就可以进行装机， 装机的时候需要将所有的原件都恢复原味，就好比这个电路板与外壳进行绝缘的绝缘垫。第二个关键点就是在主开关管与输出端供阳及和供应及那两个整流二极管与外壳接触的位置 要重新涂抹散热柜子。第三个关键点就是两个主开关管还有后特供阳及供应及两个肿瘤二极管，他们与外壳接触时需要贴上一个绝缘散热垫， 这个绝缘散热垫也要重新涂抹散热柜纸，如果说不加这个垫的话，马上就会出现扎基现象。第四个关键点，需要在这个外壳上给进线的母段开一个安装孔， 这孔特别特别难开，个人建议直接走一根引线引出去就可以。第五个关键点，面板安装的时候， 输出端两颗电解电容当中较小的那一颗会对其中的一个电位器安装位置造成影响，所以说电解电容安装的时候最好脚位长一点，使他向内倾斜。注意以上五点，同时细心一点就能够 安装完成，我也是第一次组装，大约用了三个多小时的时间，那整期改装过程到这里就结束，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，那我们就先拜拜喽！
粉丝9.6万获赞48.2万
相关视频
06:21查看AI文稿AI文稿嗨，朋友们大家好，我是爱动手享生活大兵，这一期正式开始，名为三五零杠二七改可调。首先看一下这个开关电源使用的是 tl 四九四的电源管理芯片， 所以说这里会有两个三极管进行自己启动，而自己启动的主要作用是给 tl 四九四芯片提供启动电源，而我们要改的是零伏到九十五伏可调，所以说需要将这个自己启动部分去除 灯，加上一个辅助的十二伏的电源，使我们这个开关电源一通电就处在待机状态，能够实现零伏到九十五伏可调。 看一下电路屯上最吉利的启动电阻，三百伏进来之后到达了两个主开关管的 c 及电机，在图上标一下他的三个角，上面是 c， 即电机中间的 b 机机下面的是一发射， 他们连接到了 c 级电极之后，通过了两个一百五十千欧的电阻之后到达了这个三极管的 b 机级进行控制。这四个一百五十千欧的电阻我们俗称为启动电阻，他们的编号是二九二十二二五八二五九， 在这个电路板上能够清晰的找到，可以通过编号寻找，色环组织寻找，或者在两个主开关管附近有四个大小形状相同的电阻比较好辨认。如果说型号不同，原理相同的开关电源，也可以从测量判断一下。 从 c 级到 b 级有两个或者三个电阻串联而成，可以看一下 c 级到二十二的上端是相通的，二十二电阻的下端到二五十九的上端是相通的，二五十九的下端到二十 次电阻的下端也是相通的，之后二十次的向端到这个三极管的 b 极也是相通的。拆除的时候并不是这三颗电阻都需要拆除，需要拆除的是他前面的两个一百五十千欧的电阻， 而后面二十四是一个限流保护电阻，正常运行的时候需要使用重复一下，二五八，二九，二十二二五十九这四颗电阻去除， 去除的时候其实两颗两颗是并联的，只去除其中两颗也是可以的。去除完毕之后将焊点清理一下，注意不要有粘连的地方，没改之前自己启动之后，主变压器的辅助供电绕嘴 就是这个位置，会产生互感。电动式之后呢会经过两个二极管整流，整流之后会给 推动电路部分进行供电，包括推动变压器还有推动的两个三极管，还有一路给 tl 四九四芯片进行供电， 还有一路给后特的比较电路保护电路进行供电，所以还是相同的原因，由于需要改零到九十五分可调输出，电压太低时，这里的电压也会不足，造成整个开关电源无法运行， 所以说新增加的这个辅助电源就是从这里进行持续的供电。看一下电路板上的实物图，高频变压器这个部分，这两个小尾巴就是主变压器辅助供电绕躲的两个输出线，他们连接到了电路板上的第十五、第十六两个整流二极管， 之后通过跳线 g 二二连接到了这个 tl 四九四芯片的十二角 供电角。咱们测试一下跳线 g 二十二与整流二极管第十五、第十六他们的音极是直接相通的，再看一下 g 二二与这个 t l 四九四十二角， 他们也是直接相通的，所以我们改装的时候，将第十五、第十六这两个二极管去除，就相当于断开了原来的供电。之后在这两个二极管的音级 接上一个辅助开关电源的正极，就相当于给他增加了一个持续的供电。这是原来辅助供电输出的两个点， 他的下端就是整流二极管，第十五、第十六去除之后，将正极接在整流管阴急下端这个位置。好的快进一下将第十五、第十六两个二极管去除，去除之后，一会辅助电源的正极就连接到 下特这两个点的任何一个位置，都可以找到需要添加的十二伏的开关电源，给他套上一个绝缘藤，注意区分这个开关电源他的火线零线的输入以及十二伏直流的输出， 之后将正极连接到刚才拆除第十五、第十六他的音极端，这两个点是相连的，随便接入一个点就可以。要注意一点，这个孔位是接十二伏直流正的， 将它插入到孔位之后，用焊吸焊接牢固就可以。再看一下十二伏输出负的连接，在这十三跳线的旁边有一个闲置的孔位，这个孔位连接的就是 tl 四九四的七角 d， 之后将这个线连接到这个闲置的孔位，焊接牢固就可以。十二伏连接 完毕。负极在 g 十三附近，正极在第十五、第十六应急附近。接着说一下辅助电源二百二十伏进线的连接，将他们连接到整流桥后侧两个热敏电阻前端的角位上，这里有现成的孔洞，如果将进线连接到整流桥的前端，会出现不同步的故障， 建议将它连接到整流桥正负极的输出端，并且不需要区分线色。输入的其中一根线从幺零八热米电阻旁边这个孔位穿过，穿过去之后将它连接到热米电阻与整流桥连接的这个孔位上，近距离看一下就是这个位置。 而辅助开关电源输入的另一根线连接到整流桥与另一颗热敏电度连接的角位上，这一颗热敏电度中间有一个空角位， 直接穿过去进行焊接就可以。所有都焊接完成之后，清理一下电路板上的焊点，焊渣通上电实验一下，测量一下输出端的电压，电压现在是二十六伏，调整这个可调电度，可以看到电压正常调节 范围调节还是挺大的，这样的话，改可调电源的第一步就完成了。那这一期也先到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，期待你下一期继续观看。
1295手巧能干爱学习享生活
17:25查看AI文稿AI文稿好，咱们今天继续来看一下这个电源，这个电源是名为 s 三五零杠二四，那么咱们昨天已经把这个电源修好了，咱们今天用这个电源来改可调，网友的要求呢是把这个电源改成 零到二十七分可调，那么咱们昨天把这个板子修好之后，调节他这个输出端的这个电位器，他的最大电压是一个二十七分，现在只需要把这个电源改成可调的就行，那么输出端咱们就不用动了。 呃，改可调的方案咱们之前已经讲过好多了。第一步呢，首先把这个前集自己真当部分四个启动电阻给拆掉啊，咱们已经拆掉，这里有两个，这里有两个，这是咱们昨天晚上在直播的时候啊，已经改过一次，现在再给大 来说一下，因为有网友没有看懂，所以说让咱们录个视频再给大家说一下，这是第一步。第二步呢，把这个四九四原有的供电给断开，那么断这个四九四原有的供电咱们就从这一部分开始啊，这里有两个整流二极管， 他这两个整流二极管是从这个变压器这两根线出来啊，经过这两个二极管整流， 一部分给三十八供电，还有给风扇供电，还有给四九四供电，所以说咱们直接把这里这两个二极管拆掉，拆掉之后咱们需要外加辅助电源，辅助电源的输出也就是十二伏，直接接在这两个二极管负极的位置就可以了， 现在咱们该拆的已经拆了。那么第三步呢，就是说找店主，找什么店主 该调压的话，咱们找到这个四九四二角所接的这个电阻，你看这个电阻就是四九四二角所接的电阻，一端接四九四的二角，另一端接的是四九四的十三十四角，把接十三十四角这一端给调起来， 这段调起来之后接什么呢？接咱们那个电位器的动片，这是改调压的时候要调起的电阻。咱们再说一下，改调流 要挑起的电阻，是找到四九四的十五角所接的那个电阻，然后那个电阻另一端接的是十三十四角， 那么在这个板子上，他十五角所接的电阻是由两个电阻串联而成，就是由这个电阻啊，这 这个电阻的这一端接的是四九四十五角，另一端接了这个电阻，这个电阻调起来的这个电阻另一端接的是十三十四角，这就是改调流跟调压所要找到的电阻并调起来。那么现在给大家说一下这个东西怎么改啊？ 这是他的辅助电源跟两个电位器，两个电位器一个用来调压，另一个用来调流。 辅助电源这里是二百二的输入，这里是十二伏的输出，那么二百二的输入这端直接接在这个板子，二百二输入这里啊，就是整流桥中间两个银角上面就行了。然后这个辅助电源输出的正极直接接在咱们刚才说的 拆掉这两个二极管负极的这一个位置啊，就把这根线往这一接，然后辅助电源输出的负直接接四九四的七角就 ok 了。然后再给大家说一下这个调流跟调压的电位器怎么接， 比如说这个电位器咱们用来调压，先说一下调压啊，看一下这个电位器上面都有这个标识，这个标识这样看啊，这个角是电位器的一角， 这一个角最边上这个角是电位器的二角，在这里有标，然后中间的这个角是电位器的三角，那么电位器的一角直接接四九四的七角，也就 就是接地电位器的二角，也就是这个电位器的动片，接咱们四九四二角调起的电阻的另一端，然后电位器的三角，也就中间这个角，接四九四的十三十四角，这是调压电位器的接法。 再来说一下调流这个电位器的接法，调流电位器的接法，同样这里有一根线掉了啊，在这焊着呢， 这个电位器跟那个电位器也一样，有三个银角啊，一角呢也是接四九四的七角， 二角呢接咱们这里挑起的这个电阻啊，就是十五角挑起的这个电阻，接四九四的这一端啊，这是 这一个电位器的二角所接的这个电阻，然后这个电位器的三角，也就是电位器中间的这个银角，这个绿线直接接十三十四角， 这样改就调流跟调压都改完了，那么咱们现在直接焊接啊，先把这个辅助电源给他焊上去， 找到整流桥中间的两个眼角，那么就是这两个眼角啊，这两个眼角对应的，这咱们焊在这里就行了， 一定要很结实啊， 再把这根虾给焊上去 好了，那么这个辅助电源二百二的输入，咱们接上去，现在接他的输出， 找到辅助电源输出的正极接赞啊，咱们拆掉那两二极管的负极，也就是这个位置，咱们焊上去 好，然后找到这一个辅助电源输出的负，直接接在四九四的七角， 七角这个位置啊比较小，所以咱们顺着这条同拨过来，看在这一点就行了，看在这一点， how， 现在这个辅助电源咱们就接好了，然后我们来接这个电位器，首先接调压的这个电位器，调压的这个电位器，咱们找到他的二角，也就是边上这个银角啊，找到这个银角，接咱们四九四二角调起的这一个电阻 喝上去 好了，焊接好了，然后找到这个电位器的三角，三角接四九四的十三十四角， 顺着这条铜坡过去，这条铜坡就接的四九四的十三十四角，直接焊在这里， 然后找到这个电位器的一角，咱们焊在四九四的七角上面，七角跟这条铜箔相连，咱们直接焊在这里就行了。 好，这个电位器调压的电位器咱们就接完了，然后咱们接调流啊，调流，刚才有一根线掉了，咱们把这根线圆给他焊上去，这是二角的线给断了，你这个脚上镀点细啊。 好了，那么接下 下来把这个调流电位器的这个紫色的线，也就是电位器的二角，给他接在十五角调起的这个电阻这里，接在这个电阻上面。 接下来咱们找到这个电位器的三角啊，也就是这根绿色的线，咱们接在四九四的十三十四角 好了，然后找到这一个电位器的一角，咱们焊在四九四的七角上面。 好的，现在已经焊接完成，那么咱们现在啊这个板子通电，咱们试一下，咱们首先来测试一下调压啊，看调压正不正常，把这个都放在 这里放好， 咱们直接把万用表给接上去。 好的，现在万元表已经接上，咱们现在给他接入二百二十伏。 好的，咱们现在通电。 呃，大家看一下啊，他现在是一个十四点九伏，咱们现在调节一下电位器， 看一下他最大 最大二十七点五伏，然后咱们把它调到最小， 看能不能零服起调。实际上咱们昨天晚上在直播的时候已经调过了啊，可以零服起调的， 大家看一下啊，可以零服起调， 这个电压会慢慢降到零啊，因为咱们调节这个电位器的过程调节太快，看零到二十七分可调，这个调压已经达到了他的目的，那么咱们再把这个电压给调到十五分， 调到二十伏吧。 好了，那么接下来调一下电流啊，看他的电流能不能调节。现在先断电啊，等这个电放的差不多了， 咱们看一下调流，调流的话咱们这个万用表这样接上，不过这个万用表的档位需要调节啊， 调到直流电流档，然后把这个表笔的车孔要换一下，换到这里。好了，咱们现在通电，看一下他现在的电流， 现在电流是一个零点四安啊，零点四安，咱们现在 往大的调， 因为我这个表啊，最大只能测十安，一会拧到十安的时候，这个红色的指示灯会亮，所以不能再往大调了啊，往大调的话这个表就烧了， 你看这个红灯已经亮了啊，咱往小的调，给他调一个 午安。算了啊，调一个午安。 好的，现在调流咱们调到午安了啊，再次把这个电源给断掉， 断掉的话咱们把这个档位又贴回到这个电压档位，然后把这个表笔插孔调换一下。 好，咱们现在在通电， 你看刚才的那个声音啊，消叫的声音稍微有点大，是因为咱们这个调流的电位器调的最低电流啊， 你看咱们现在调节这个啊， 是不是没有那么大的声音了啊？二十七点五分再往小的调 来，调到十五伏吧。啊，调到十五伏 啊，十五点零七伏。好了，那么这个就是明尾 s 三五零杠二四改零到二十七伏可调的一个过程啊，就给大家分享到这里。
586大飞电子维修

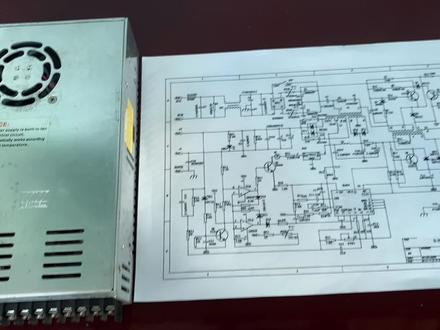

02:31查看AI文稿AI文稿大家好，这期准备改一个可调电源，图纸我已经给大家准备好了， 正好手头有一个闲置的明尾开关，电源型号是 s 杠三五零杠二四，输出是二十四伏十四点六安，功率是三百五十瓦， 准备把它改成零到九十伏可调，正好可以给电动车充电，还可以做维修电源使用。 下面把改可调所需要用到的材料给大家介绍一下。 首先是一个铝合金面板，嗯，为了美观，所以没有自己动手加工，直接网上购买的，联运费才一共四 快， 还有一个数显电压电流表，这是我上次做多功能维修装置买的，买回来才发现那尺寸有点小，一直闲置，这次终于派上用场了。 还有两个四 k 的多圈电位器， 两个电位器旋钮， 十二伏辅助电源版，嗯，这是拿废旧手机充电器改的， 把原本五幅输出改成十二幅， 两个电解电容一百伏一千，违法的。由于 做零到九十伏可调，所以选择了耐压一百伏的，这个尺寸有点大，大家可以买的稍微小一点， 一百伏八百二十微返的电解电容刚刚好。我手头只有这一种尺寸的，所以没有再重新购买，完了看看能不能装上去，不行的话再重新买。两个接线柱， 一个船型开关， 一个供阳级肖特机二极管 一个一 k 电阻，一个二十 k 电阻。接下来我给大家做一期开关电源改可调的详细教程，谢谢大家。
446拾柒*

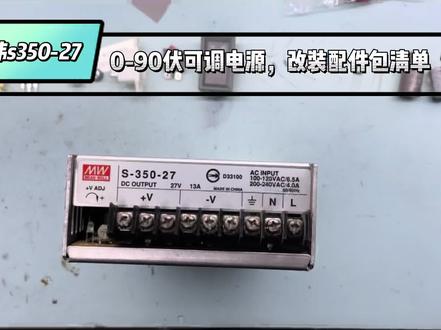

03:56查看AI文稿AI文稿嗨，朋友们大家好，我是爱动手享生活的二斌，后面将连续做几期名尾的 s 三五零杠二七开关电源改可调的一个视频，这一期分享一下他的所有的备件，一共大家购买，同时呢我们看一下他的参数，参数是改成 零到九十五伏，同时零到七安连续可调，最大功率达到三百五十瓦。我由于没有配件清单，所以说买了一个配件包，里面还有二手元件，大概花了四十五元左右，看看都有什么。 首先是 wx 第三杠十三杠两瓦的一个精密多圈电位器，它是带旋钮的，每个的价值在包邮五元左右，所以说两个需要十元。我这里标注的价格是在网店里查询之后找的那种质量比较好的原件的价格，所以说合起来可能比 那个配件包里的还要贵一点。第二个原件是香蕉头双位连体接线坠，他是一个三十安的与香蕉头的导线连接，之后作为输出使用。 我查询了他的价格是五元左右的包邮，没有具体的型号。第三个原件是一个供养级的消特级二极管，他的电流是三十安，作为最后的整流使用， 它的价格大约在十元左右一枚，型号是 m 六二三零二零 pa。 第四个原件，电源脚垫需要四个，就是有橡胶垫加螺丝组成，五元钱能买好几十个。第五个原件是一个品质型的母钻， 他是作为电源线的输入使用。第六个原件是一个船型开关，他是作为这个开关电源的开关使用。第七个原件是一个三位或者四位的书显 表头，普通的大约十元钱左右，需要一百伏十安的参数。第八个。第九个原件是一个零点二五瓦五色环的金属膜，电阻一千欧和二点二千欧的各一个，误差是百分之一的。第十个原件是一个多圈可调电位器， 二十二千欧或者二十五千欧的都可以，大约是五元左右。第十一个原件是一个涤纶电容，他的参数是一百伏零点零一微发的，大约三元钱左右。 第十二个原件是一个校长电容，跟安徽的 x 电容封装有点像，他需要一百伏零点一违法的。 第十三个原件是一个电解电容，参数是一百伏一千微法的，注意他的直径高，还有脚距，大约十元钱一枚。第十四个原件也是一个电解电容， 摊数一百伏三百三十微法的，大约是五元左右，最后还要买一些香蕉的插头，还有鳄鱼夹之类的配件。如果需要这些改装配件的摊数和型号，可以留言我发给你。最后还需要一个辅助电源，十二伏的 他大约是十元钱左右，就像我手中拿的这枚一样，改装配件收到之后最好先做一下特良，看看是否好用，就像这个辅助电源应该是十二伏的。 其余的改装配件如果说有损坏的话，改装过程中会浪费时间，也有可能损坏其余的原件。再看一下这个开关电源，毕竟是二手的， 二十五伏左右是稳定的，应该也是正常。这些改装配件都检查完毕之后，把它们放到专用的盒子里，因为配件很多容易丢失。接着将这个主的开关电源拆 开，清理一下内部的灰尘或者其他的杂质，同时看一下是否是正品电路板拆出来之后可以看到上面有很多灰尘和油渍，不知道是用在什么地方，很脏，需要用毛刷做一个深度的清理。 拆卸的时候所有的原件也需要统一的安放，因为最后都需要重新的安装。那改装前的准备工作就到这里，改装过程会全部作为记录，欢迎大家继续收看。 如果说收看过程中有什么建议、想法或者疑问可以多多关注和留言，那我们就先拜拜喽！
961手巧能干爱学习享生活
04:43查看AI文稿AI文稿现在这个就算给他组装完， 大家好，今天帮朋友改一个可调电源，这是一个名为 s 三五零杠二七二十七伏十三按的开关电源，给他改一个三十伏可调电源，我们看一下都需要哪些配件？一个面板，两个十 k 多圈可调电阻， 一个十二伏一安的辅助电源板，电流电压表，全新开关， 两个接线柱，还有一个平质插座。现在我们先 把这个电源给它拆开，把这个电路板给它拆下来，这个电源板呢就给它拆出来了。我们改这个三十五可调呢是最简单的，改动的地方也比较少。首先第一步呢就是给它拆掉这个启动电阻，把这个辅助电源板给它加上去。 他这边的一共有四个启动电阻，我放大一点大家看一下， 四个颜色一样的，每个都是一百五十 k， 分别是二五九二幺二二九 二五八，一共四个启动电阻，把这四个启动电阻全部给它拆掉，给它取下来。 拆完这四个启动电阻之后，现在这个点他就不能在工作，下一步我们把这个四九四电管理芯片，他的供电也给他拆掉， 他原来是有这边两个整流二极管，通过整流滤波之后给这个四九四供电，现在就把这两个整流二极管给他拆下来， 我放大一点大家看一下，就是这两个整流二极管，他的编号分别是第十五和第十六， 把这两个整流二极管给它拆下来， 下一步我们就去给他加这个十二伏的辅助电源板。这两个黑色的线是输入，这两个是输出，红色的是正极，黑色的是负极， 这两根输入线我们就给他焊到这个整六条，后面红色的线是输出正极，给他焊到这两个刚才拆的这个整六二极管这个位置，然后这个黑色的负极焊到这个这十五遍就可以。 这个辅助电板我就焊好了，我们来看一下，就给他焊到了刚才拆下的这个二极管的这个位置， 然后和带字的这一段就是有编号的这一段，然后这个输出负极 焊到了这边，这有一个，这原本就有一个空的插孔，然后这里个输入线，这两个输入线呢就焊到了这个整流桥的输出， 分别这两边有两个热门店主，就加到了这两个热门店主上面。 这个时候我们可以通电先去试一下，看我们加上这个电源板之后，这个电能不能正常工作，如果可以正常工作，我们再去进行下一步， 首先把这个电源板给他做一下这个绝缘，防止短路。要辅助电源板呢就给他放到这一边，大家记住这个辅助电源板他这个尺寸不能买的太大，太大 的话就放不进去。现在我们就来通电，先试一下，看到有没有电压输出， 可以看到这个指示灯已经亮了，我们测量一下他的输出电压二十四伏， 那说明现在他的输出电压是正常的。这一步改装成功之后，我们再去进行下一步。
1038电工电子基础知识

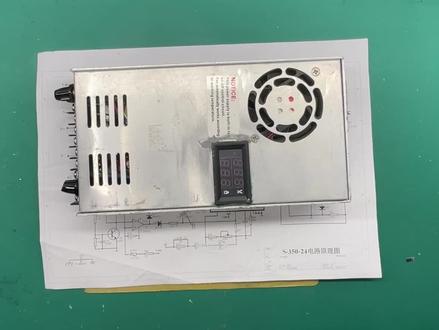

04:58查看AI文稿AI文稿嗨，朋友们大家好，我是爱动手小生活的二斌朋友，拿过来一个名为 s 三五零杠二七改的可调电源，他自己描述说一开始改零到五十伏是成功的，之后又跟着视频改了零到九十伏，结果造成了保险管烧损， 内部应该有大的短路，开关管之类的应该有损坏。由于它的改装方案是根据不同的视频先改装了零到五十伏，后改装了零到九十伏，那改装过程当中有可能有的原件没有更换， 还有可能没有完全改装完成，所以说先拆除这个电路板，拆开之后先按照我的改装方案走一遍，最少保证他改装完成再进行原件测试。首先看一下开关管上四颗自己启动的电阻有没有拆除，当然了可以全部拆除，也可以 各个管子上各拆除一颗，经过观察，左右管子上各拆除一颗自己启动电阻，这里正常。按照我以前拍摄视频的改装步骤，来看一下这个勾十五的跳线有没有拆除，可以看到勾十五跳线已经拆除，换成了一个粉红色的电阻， 测量一下这颗电阻的组织，经过测量可以看到这颗电阻的组织在十八千欧，十九千欧左右，应该是一颗二十千欧的电阻。 因为不同的改装方案，它的设计是不同的，所以说将它更换的这颗二十千瓦的电阻拆除， 换上一个十千欧组织的电阻。具体作用大家可以看一下我以前有名为 s 三五零杠二七改零到九十五伏可调电源的全集，里面有详细的介绍。 接着看一下二四十八这颗电阻带字的一端已经调起，他的另一端接到了可调电位器上，用于电流的调节，这里暂时先不用动。接着看一下高频变压器辅助供电绕嘴的两根线没有剪除， 他的辅助供电电源的正极直接连接到了购二十二这根跳线靠近 tf 四九四芯片的这一端，直接给芯片进行供电，其实这样走线不是很好， 增加了线的距离。可以看一下电路板的背面，红色的线就是辅助供电电源的正极，他的焊点特别大，稍微不注意就有可能跟其余的触点触碰，造成炸机现象。 接着看一下输出端的电杆，这个电杆后侧的两个银角没有拆除，将前端的银角拆除 熟了，并且引了两根线直接接到了供阳级这颗整流二极管上。这里好像是改装错误的，需要将电管后特的两个银角拆除之后连接到这个供阳级整流二极管中间的银角上。 同时它勾二十六这个连接片没有拆除，在勾二十七上加了一个新的连接片，这里怎么能够堵成乔氏整流给它改装一下，将勾十六勾十七两个连接片拆除。 勾十六这颗连接片是原装的，就是这一颗，拆除之后用斜口前将勾十六中间的这个角位拆除，拆除之后就可以将它焊接到勾十七，也就是我们这位朋友后面增加连接片的这个位置，将它焊接牢固。 接着需要将这颗电杆靠近输出特的两个角的焊点拆开。电杆输出特的两根线拆除之后，需要将它连接到第十三这颗供阳及整流二极管中间的角位上， 具体连接的时候有一个备用的孔，可以参照以前详细的视频，同时要确认一下，第十三是供阳级的整流二极管，第十四这一颗整流二极管是供应级的，它是从第十三移到第十四这个位置。 接下来将电压微调的这颗电位器拆除，同时将三颗减留用的康铜丝，其中一颗拆除，留两颗，用一颗一千欧的电阻跨接过刚才拆除的电压微调的电位器，辅助供电电源 部分的线比较多，也比较乱，并且他背部的焊点也比较大，稍微检查了一下，并没有太大的问题，先这样保留以后再做处理。看了一下他输出端的绿波电容已经更换，耐压值现在是一百， 他的高压保护稳压管也已经拆除，电流电压调节的电阻已经调起，并且接上了可调电位器。 将表头的电流检测线焊接到他的输出单上，表头的供电线和电压检测线没有问题，这样的话这块电源基本上按照我发布的方案改装完成，下一次看看他都有哪些原件损坏， 真没把握修好。那好的，这一期就到这里，朋友们如果有什么建议、想法或者疑问可以多多关注和留言，那么就拜拜喽！
