西门子V20变频器怎么设置报警
大家好，下面给大家来讲解一下如何定义变频器的一个报警信号输出。当变频器发生报警时，我们可以向外部发出一个反馈信号，或者是向我们的 p、 l、 c 给出一个报警的反馈信号。 变频器默认的他的输出信号呢，为故障信号输出，下面我们就把他的第二路的数字上输出这个 do 二，给他定义成我们的一个报警信号输出。 do 二呢，我们这边控制了一个中间继电器，当报警输出时，中即吸合，按按钮键进入菜单，找到 p 七百三十二， p 七百三十二为我们输入的量输出。 do 二的功能定义，按 ok 键，按 ok 键把它更改为五十二点七， 五十二点七则代表他为报警信号输出。如果用煤气，一旦报警，此信号 dur 就会输出。长按按摩键返回，下面启动测试，下面接通 da 信号，变频器启动运行。 当出现报警时，继电器输出，可以看到此时变频器有一个感叹号，显示 a 九二二是无负载的一个报警，因为此时呢，这边没有连接电机，他爆了一个无负载， 断开 d i 一减速运行，报警灯继续点亮，当便秘停止后自动熄灭。喜欢知道老铁双击点亮给大家分享更多知识。
粉丝14.7万获赞58.6万
相关视频

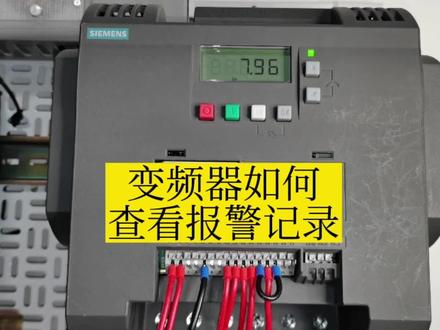

03:21查看AI文稿AI文稿大家好，今天我们来说一下，在我们维护维修中，有时候便民器报警，当我们赶过去处理的时候，发现他的面板已经没有显示故障代码， 这时候我们可以如何查看故障代码呢？有时候我们可以从便民器的一些参数里可以找到便民器的报警记录，比如说这台 v 二零的报警参数，我们可以从 这个二二幺幺零这里可以查到，比如说这个他下面会显示四个报警记录，下标零和一就是显示已激活的报警，就是正处于报警状态的报警。 但是有时候我们过去的时候，可能他由于某种原因，他已经恢复了正常，我们所以我们就只能查看到后面这两个就是历史报警记录， 这是三和四，我们可以看到这台变频器目前是没有处在报警的状态，我们点进去看一下这个二二幺幺零， 我们查一下下标零和一，这是处于正在激活的报警，我们点击看一下，我们可以看到现在是零， 你是零，然后我们点到二，我们可以看到历史的报警记录有五零幺 五四幺，然后我们就可以通过查询报警代码来 找到互赞原因。现在我们来人为创造一个报警，首先我的电机而定电流是二点七一，我把它调低一些， 把它调到零点几， 当我们启动的时候他就会报警，我们可以看到他报了一个 a 五零幺，然后我们来看一下这个二二幺幺零，我们看一下下边零， 我们可以看到他显示正在报警的是 a 五零幺，然后我们关闭一下，你们可以看到这个报警会消失， 然后我们可以从报警进入 下标二，这里可以看到他会显示一个五零幺，然后我们通过看这个五零幺，我们可以看到 他显示的是一个电流极限值，就是过电流，他还给我们列出了原因要怎么处理，这里怎么处理，然后参照这个 f 一， f 一他也给了原因是由于什么原因引起这个故障，然后要怎么处理。好的，今天就先聊这么多，谢谢大家。
203电气小菜鸟
13:04

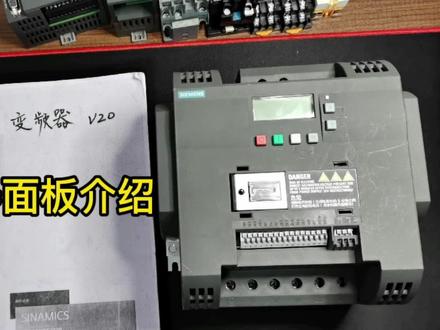

04:08查看AI文稿AI文稿大家好，今天我们来认识一下变频器，这是一款西门子 v 二零变频器。 变频器的作用就是通过改变输出电压的频率来控制电机的转速，已达到我们的工业要求。这期我们先来认识一下他的面板，这里是他的面板控制的一些按钮， 这个是确认键，这是功能键，这是确认键，这是启动停止。 然后这是上下调节。调节参数的时候我们会用到。这里是他的一些端子接线。 然后我们可以看一下他的说明书，说明书里会有很多详细的介绍，比如说怎么安装，怎么调试，怎么通讯，还有一些参数列表，还有故障与报警，然后方便我们维修。 我们可以找到他的端子键。上一号到五号就是他的模拟量输入及输出。 六和七，这是通讯接口，他是可以通过四百五来跟变频器通讯的。然后八到十二是他的数字量输入，然后这是他自带的输出二四伏， 十五到十九，他是他的某数字量输出。我们来看一下实物，这里这里会写有的。 一到五是他的模拟量输入，还要输出 a i 一，这是这是一组模拟量输入 a i 二，这是第二组模拟量输入 aoe。 然后就是模拟量的输出零幅，还有十幅就是给模拟量输入使用的。然后这这六还有七。 这是他的通讯接口，然后这是八到十二是他的数字量输入，他有四个数字量输入，一二三四， 然后后面呢是他的十五到十六是他的晶体管，然后输出。他需要串接电压才可以。 后面我们也会详细的介绍。这是他的继电器输出，这是 墙开墙壁公共端， 上面是 他的输入给变频器供电的。这个是一款单向的， 然后这里是接火线，这里是接零线，这里是接地，接地线 下面的呢，这也是接地线。然后就是他的三线输出，这 这两个是机自动电阻。后面我们也会详细介绍。 今天就先说这么多，谢谢大家。
25电气小菜鸟

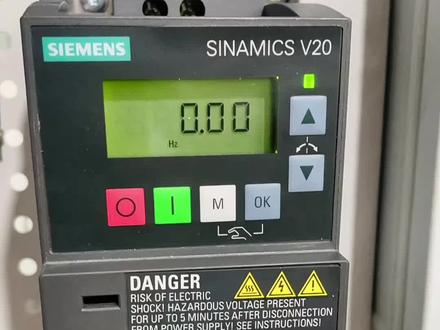

01:46查看AI文稿AI文稿大家好，下面给大家讲解一下西门子 v 二零变频器如何设置一个外部故障输入信号。 在有些时候我们外部需要安装一些限温开关或者是行程开关来作为一些保护，那么这个时候呢，就可以把变频器的一个低压通道定义为外部故障信号输入，当该信号断开时，就可以触发变频器的一个外部故障自动停机， 下面看一下该如何进行设置。单击 m 键进入菜单，找到 p 七零四参数， p 七零四为变频器的 ds 输入点的一个功能定义，按 ok 键，按 ok 键把 p 七零四改为二十九，二十九就 就代表是外部故障信号输入，试完了之后长按不见，返回给入变频器一个启动信号，此时变频器启动运行。 下面我们来看变频器这边的 ds 信号是直接短接起来的，把二十四伏电源直接短接到了 ds 上面，如果外部我们连接了一个行程开关，那么当行程开关断开时，将会触发变频器的故障，下面把这根线拆掉， 此时查看变频器，变频器出现了一个 f 八十五的报警，就是外部故障，下面把 ds 在连接着我们的二十四伏上面按下故障和按钮啊 ds 三，此时变频器恢复正常， 这样我们就实现了一个外部故障的保护功能，喜欢子弹老铁双击点亮给大家分享更多知识。
101上海洋睿自动化实训基地
01:12查看AI文稿AI文稿大家好，那么这个视频的话呢，我们给大家说一下，像威尔林变频器上面的参数，我们该如何的去设置呢？有没有什么更好的调整方法呢？好比如说我现在的话呢，我想调一下这个 p 二杠幺四这个参数，我们先按一下这个模式键， 然后以后呢上面是 p 零零零四，那么我们可以通过上键一个个去加啊，加到二零幺四，我们上键点的不要松呢，那么可能加的速度呢，会更更快一点啊，越来越快速度， 呃，如果说觉得这个速度还不够快呢，我们可以就是说按一下 ok 键不要松， 那么现在的话呢，我们这边呢有一个闪烁的一个位编辑位，我们给他按一下这个上 啊，咱按下 ok 键，按下 ok 键二零幺四，把三的话呢改成零 ok 键，把上面的话呢改成二，好确定键。这个时候的话呢，我们就进入到了二零幺四参数啊，非常快的能够把这个参数呢进行一个设置。好，感谢支持朋友们。
185PLC 学习吧(邓老师)
12:33
05:17查看AI文稿AI文稿现在呢，我们是用幺二零零的 p 二 c 啊，通过这个 c b 幺二四幺四八五的通讯面板和这个 v 二零的变频器走 modbus 通讯。那么首先第一步是硬件接线，硬件接线部分呢，这里有一个 p， 有一个 p 证，有一个 n 负啊， p 证 n 负， p 证就接到我们的这个幺二零零的 prc 的这个啊 b 证上面去啊，接着这个 b 证啊，然后 n 负呢，就接到这个 a 负就可以了啊，是这个意思，嗯， 好，接完线之后，那么接下来呢，我们要对变频器进行一个参数的设置，那么变频器的参数设置怎么设置呢？首先第一步我们先将变频器恢复出厂值啊，首先先按这个 m 键模式键，显示 p 零零三，这个时候我们按上键，找到 p 十，然后点一下 ok 键进入，看到 p 十设置为零，我们把上键再按一下，再按一下，按到三十，点击 ok， 确定，然后再按一下， 再按一下，再按一下啊，显示 p 九百七，按一下 ok 键，把九百七设置为一，再按一下 ok 键，这样我们就完成了恢复出厂设置。 好，恢复出厂设置之后，接下来就是设置这个变频器的快速调试参数，那么快速调试参数当中呢，有些参数啊，你可以设置啊，有些参数也可以不用设啊，怎么设置呢？具体怎么设置我们来看一下，首先还是一样的，这个 m 键，我们得按一下，再按一下 m 键， 这个时候我们呢把这个参数选到 p 十，设置为一，这个时候设置为一，不是三十，记住设置为一表示快速调试开始 好，然后设置为 p 一百，设置为零，选择的工作地区工作的这个电压啊，这个类型是以功率为单位啊，他的这个类型是以功率为单位啊，负载的类型是以功率为单位，而不是以马力为单位。嗯，确定，然后 p 三百零四，电机的额定电压，我们这里呢是两百二十伏，所以这里我们把它选择为两百二十伏即可，嗯， 两百二啊，多一点点，少点点，无所谓啊啊，然后三百零五是电机的额定电流， 这是零点二十安，零点二四安。 ok， 好，三百零七是额定功率，我们这里是电机，是二十五瓦，我这里设到零点零三。好，这里我 给大家看一下啊，那这个上面都有呢，二十五瓦，电流是零点二三二百二十伏啊，然后频率是五十赫兹，呃，转速是一千三百五十转，那么这些东西我们呢通通的都设到这个当中去啊。好，接下来继续。 然后三零八公里因素啊，公里因素上面没有写啊，这里呢我们默认即可零点八二啊，然后三幺零五十赫兹，最大频率三幺幺转数，刚才转数是一千三百五十转，所以呢，这里我们把它设置到一千三百五十转即可啊， 好，然后五百零七七百，这些都不用设置啊，都不用设置，直接呢跳到三九零零，把三九零零设置为一，这样结束快速调试啊，结束快速调试之后，接下来我们呢这个 m 键啊，我们长按 m 键 啊，然后再长按 m 键，这个时候直到显示 p 一百，并且这里在闪烁，这个时候我们再按一下 m 键，显示目前的红运行红是红零，由于我们的是 modbus 通讯 v 二零， modbus 通讯的红参数是调的是红十一，所以这里我们 跳到红十一，好，跳到红十一啊，好，点击 ok 啊，点击 ok， 哎，点击 ok， 这里呢由于之前呢变频器他们是在做通讯的，这里呢他有爆一个错误啊，这里有爆一个错误啊，我们现在是设置到红十一就可以了，然后按一下 m 键，再按一下 m 键保存参数， 好，然后设置完这个参数之后呢，我们把变频器断电，好，断电之后呢，等这个的位置的指示灯全部灭完，灭完之后再上电啊， 好，上电。 嗯，现在上电了，好，在程序当中呢，我们这里呢现在是调用了这个红十啊，红十一，然后还有一些参数要设置，比如说我， 我们的这个变频器的账号，对吧？然后我们的波特率这些东西，我们呢都要进行一个设置啊，这个在我们的这个啊，变频器的 v 二零的教学视频当中已经给大家讲解了啊，这里不再做讲解啊。
38工控小强

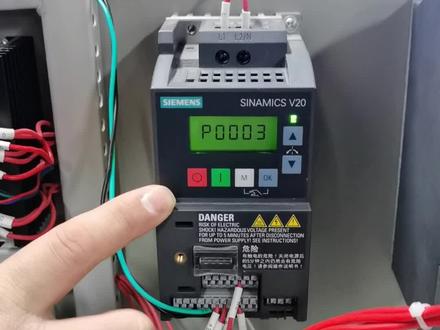

00:41查看AI文稿AI文稿大家好，这个视频我们给大家讲解一下 v 二零变频器他的一个参数设置，那这个看上面我们有 p 零零三，我们怎样去设置他的参数？点到 ok 长按 ok， 那此时这个三他在跳，那这个时候我们按一下上下他就可以加，然后再按一下他可以跳到第二位，再按一下第三位，再按一下第四位，那你跳到具体的某一位之后按加减都可以。 设置好了之后，我们可以这样一下跳出来，然后再一下 ok 进去就可以设置他的参数，那设置好了之后按 m 就可以退出来了。
169工控帮自动化培训学校
09:35查看AI文稿AI文稿西门子 vr 零变频器设置连接红首先我们要对变频器进行恢复出厂设置，然后重新快速调试并更改连接红，通过 b o p 面板实现 vr 零连接红。 c n 零零八 c 零零八连接红。它是模拟量输入给定的 pid 控制。变频器内置的 pid 控制器支持多种简单的各种控制任务， 例如压力控制、水位控制和流量控制。 pid 控制器以受控的过程变量对应其设定值的方式来定义电机的速度设定值，这就是这个变频器的 pid 控制。我们来看一下它的接线，它的模拟量输入 ai 一作为 pid 的设定值，模拟量输入 air 是作为 pid 的反馈值 d i 一是 ono 命令， d i， 三是故障确认脉冲。这个模拟量输出 ao， 它是实际的频率数字量输出 doe， 它是运行指示， 数字量输出 dor， 它是故障指示。它的控制过程就是我们的 ai 一进行变频器的频率设置，当我们的设定 值很大的时候，这个电机就转速非常快。当我们 ai 接收到的反馈值越来越大的时候，这个转速就越来越慢。 当这个 ai 接受回来的反馈词，他是会跟这个 aie 进行比较的，当他大于等于 aie 的时候，那么我们这个便民器控制的电机就停止工作。 如需使用负设定值进行 pid 控制，请根据需要更改设定值与反馈信号的接线。当 pid 控制模式切换为手动模式时，单数 p 二二零零自动设置为零，已禁止 pid 控制。 当切换为自动模式时，这个参数 pr 零零自动设置为一，再次使人 pid。 当我们选择了连接红 c 零零八的时候，我们的变频器就自动设置了这些参数。 p 七百，命令员，他是以端子为命令的。数字量输入一的功能是 ono 命令数字量输入三的功能，这个 p 零七零三就变为了九，他是故障确认。 p 二零零 p i d 使人变为了一， p 二五三变为了七五五是 p i d 设定值模拟量输入一，也就是说模拟量输入一作为 p i d 的设定值， p 二六四变为了七五五点一。魔力量输入二是作为 pid 的反馈值。 p 零七五六，魔力量输入类型变为了二，就是说魔力量输入 air， 它是零至二十毫安。 p 零七七幺是模拟量输出，跟以前的一样，它也是实际频率。数字量输出一也是变频器正在运行数字量输出二是变频器故障激活 c 零零八，需要手动设置的参数。零七五六是对模拟量输入 ai 一 ai 二的类型进行更改的。 p 零七五七是 p 零七六零是对魔力量输入二，这个定标值根据需要进行更改。这下面的四个参数是对魔力量输出 aoe 的定标值，根据需要进行更改。下面我们来进行实验。 西门子 vr 零变频器连接红 cn 零零八，首先我们看一下它的接线， aie， 我们作为设定值接这个电位器 ar， 由于需要，我们也接了个电位器作为反馈值。 数字上输入 die 接了一个带自锁的按钮，它是启动停止命令。 di 三也接了一个带自锁的按钮， 它是故障复位命令。下面我们来进行参数设置，短按 m 键进行恢复出厂设置，找到参数 p 幺零 按 ok 键，我们将它设置为三十按 ok 键，我们再找到参数 p 九七零 按 oc 键，我们将它设置为一或者二十一，在这里我们将它设置为一 按 ok 键，这样他就恢复了出厂设置。短 m 键进入待机画面，我们长按 m 键，当这个指示灯闪烁的时候，我们松开手， 这样就进入电极参数设置，我们再短按 m 键，就进入了连接红设置，我们按上键，将它设置为 c n 零零八， 我们按 ok 键，这样我们就选中了 cn 零零八，这前面有一个符号，长按 m 键进入赛季画面， 此时一些参数就进行了更改。 ca 零零八中 air 是电流输入零至二十毫安，我们将它设置为电压输入， 我们短按 m 键，找到 p 零三按 o ok 键，将它设置为三按 ok 键，这样就是专家级别的，我们就可以能查找到一切参数。我们按上键找到参数 p 零七五六 按 ok 键，所以您就是对模拟量输入 aie 进行设置的， 我们按 ok 键，他已经更改为零零，就是电压零至十五输入，我们按 ok 键，我们按上键选择 缩影。一按 ok 键，已经更改为二二十，电流零至二十毫安输入，我们将它也改为零，这样就是电压输入，我们 ok 键，我们长按 m 键进入待机画面，此时我们来量一下这两个电位器的输入电压， ai 一零伏， ai 二 也是接近零伏，如果不是零伏的话，我们需要将这两个电位器调为零伏，我们按下启动命令 die， 由于 aie 是设定值，他现在的频率是零，所以这个电机没有转动，我们扭动控制 aie 的电位器， 使他的频率增加到五十赫兹，此时他的反馈电压是零伏，我们逐渐加大这个反馈， 这个电压，我们逐渐加大，那么这个电机他转速就越来越慢，越来越慢，越来越慢。当我们的反馈电压达到 十伏的时候，那么我们这个电机就停止。当我们这个反馈电压低于这个设定值的时候，当他们的差值越来越大的时候，那么我们这个电机就旋转的速度就越来越快，越来越快，越来越快。 当我们反馈电压为零伏的时候，我们这个电机就以 aie 的设定值进行运转。当反馈值越来越大的时候，这个电机的转速就越来越慢，越来越慢。当它等于 或大于这个设定值的时候，那么我们这个电机就停止，我们按一下这个 停止按钮，那么这个电机就停止。这就是连接红 cn 零零八魔力量输入给定的 pid 控制。
66太仓机电维修

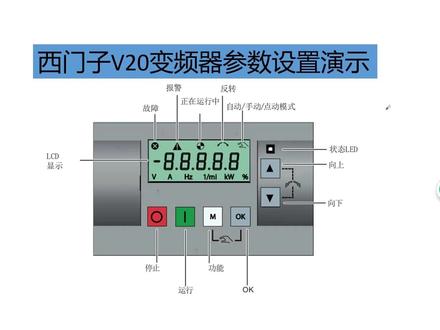

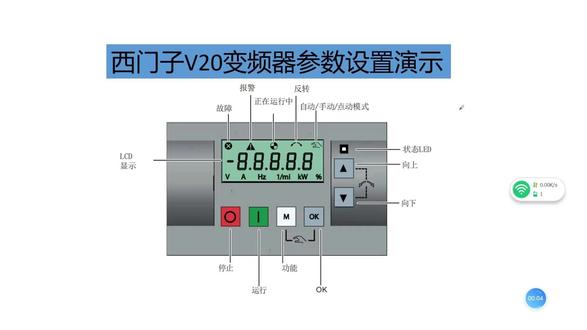

12:33查看AI文稿AI文稿今天我们演示一下新闻子 v 二零变频器的参数设置，首先我们讲要介绍一下这控制面板，控制面板的按键比较少啊，红的呢就是变频器停止的钮，绿的是变频器运行的钮， m 是工程键啊，它主要呢呃实现从参数设置到运行状态监控的这种切换，以及参数之间的这种切换。 ok 键呢是确认键， m 和 ok 呢，这个同时操作，可以实现这个自动、手动和点动模式的这种切换。呃向上换向下的这个箭头呢就是我们设置相关数据的时候，这个增加或减少用的呃，他们两个呃在运行的时候同时按 下，可以切换编辑运行的方向。我们看这个显示屏呢， lcd 显示屏下面这一排呢是我们运行状态的这这种显示通过 ok 键可以这个进行切换。 上面这一排呢是这个边部器运行状态的这种显示，第一个呢是故障，第二个呢是出现了报警，第三个呢就是正在运行的这种状态，第四个呢是实现了反转，第五个呢是手动、自动和这个点动模式的显示。 我们先看一下这个变频器设置的这个流程啊，假如我们的变频器是刚出场的，或者说我们给他回复出场设置，那么我们在送电的时候呢，他首先提示我们选择五十货资或者六十赫兹啊，我们选择五十赫兹， 那么呢这个系统将自动的进入到电机参数的这种设置，我们把电机的一些数据设置完了，然后呢他自动进入到连接红啊，然后呢再进入到应用红， 然后呢再进行这个常用参数的设置，至此我们这些参数设置完了啊，没有特殊情况下不需要修改， 那么呢我们按 m 键，这时候呢就进入了显示菜单啊，显示菜单呢，这个他最先显示的是频率，我们通过 ok 键可以在频率电压，电流啊，木线电压等直接呢进行这个切换啊， 如果在这种情况下，我们再按 m 键大约两秒啊，我们还可以进入这个参数设置啊，然后呢我们短按这个 m 键可以回到这个显示状态啊， 这个残酷的循环就是这样， 呃，下面我们这个图呢更比较醒目一点，说明一下，我们进行这个初期参数设置，也是我们快图设置的这种 这个流程啊，电器三兽啊循环的把这些这个设置完，然后呢我们按 m 键就到了连接红，连接红呢就是这个呃系统呢， 根据我们常用的这个这几种情况吧，把我们的输入输出呃给设定固定的一种模式， 然后呢根据这种模式呢把一些相关的一些参数呢给我们设定好了，我们只要调用这个连接红啊，按这个连接红所指示的这个图去接线啊，这些控制参数呢就可以 也直接用了。呃同样的应用红呢，是根据我们不同负载的情况呢系统进行了设置，比如说我们这个呃有风机水泵类的是吧？有我们这个呃输送机类的啊，就是说根据我们不同的负担，我们需要哪些是设定哪些参数这些呢？这个 呃他已经分成了这么几种红供我们选择，我们根据我们的负载直接选定就可以了啊， 呃最后呢就是按着 m 键呢就进入常用餐桌的鞋设置，根据我们应用红，我们哪些常用餐桌需要设置一下，他们给我们进行了提示，我们设定完了啊，然后呢按按键我们就返回了到这个运行显示，然后 这个我们就可以启动变频器进行运行了啊，呃，非常简单，关于连接红和英语红的 使用啊，我们下一讲再进行介绍，这一讲呢我们先看一下这个设置的这种流程给大家进行演示啊。 好，今天我们演示一下 v 二零变频器弹首的设置啊。首先我们看这个呃操作面板， 这红色呢就是变频器停止的钮，绿色是变频器启动的钮， m 呢是这个主台单的切换钮，它可以切换我们设置参数 哎以及显示运行数据的这么一个切换，同时呢我们在参数的设置的时候呢，他也起到这个切换参数的作用， ok 呢是我们设定参数的时候一的一个确认，同时呢在运行状态下呢按他呢也可以在显示电流这个电压 和频率之间来回进行切换啊。呃，这两个箭头呢是我们这个挑数据用的啊，同时呢这两个箭头同时摁下呢，也可以这个呃起到这个换向的这种作用啊。 呃，这个便秘器呢，我给他回复了出厂设置，所以说一送电呢，我们看显示的是五十点，这后面是问号啊，就问一下我们现在是不是用于这个呃五十盒子的系统，当然是了，是吧，我们就按一下 ok 键， 然后呢系统呢就自动进入了呃我们电机参数的设置啊，首先呢我们看他出的是零三零四啊，这个呢是电机的电压啊，我们按 ok 啊，我们看，因为我们这是一个微型的小变频器啊，我们用的是 二百二十伏的这个呃三项的电动机，这样的话我们把它的这个呃电压呢给调到二百二，然后呢 ok 啊，这个三十我们就设定完了，然后呢我们按这个呃向下的这个键啊，它自动到 p 零幺零零，这是这个呃功率的单位啊，这功率的单位呢？呃，作为我们来说呢，选零就可以了，零呢就代表这是这个千瓦的意思。 确认，我们继续向下走，幺九零零是电机的识别啊，我们进入看一下呢，这个我们选零就可以了，因为我们带一个这个电机的负担呢，不需要电机的识别啊。呃，然后我们给他 ok， 然后继续往下走，呃，然后是零三幺幺，这是电机的转速啊，我们看这是幺三五零零，我们的电机也是幺三五五零，这就不需要改了啊，我们继续往下走 是三幺零三幺零的是电机的品类啊，我们看五十赫兹啊，我们确认五十赫兹就可以了， 然后下面呢是三零八，三零八呢是电机的功率因素啊，你看根据我们电机的这个实际的功率因素呢，我们这个适当的进行调整一下就可以了啊。 呃，继续往下走，呃，三零七，这是我们电机的额定功率啊，这也必须跟我们电机的进行设置了，我们给 带一个非常小的一个小电机，我们这样的话就是要给他这个数据往下剪啊。嗯确认啊，然后呢我们继续往下走， 三六五三六五是什么？是电机的核定电流，我们根据我们的电机啊来确认一下他的这个电流，我们电机小内特别小，所以说我们这个电流呢，这个，呃也是比较小的啊，大概在也就是零点一几吧啊， ok， 是吧？这个三零五这电机的参数呢就，呃设定完了啊，我们看我们再摁的话呢，又回到了这个三零四电机电压了啊，这种情况下啊，我们摁 m 哎，就进入了这个，我们选择连接红啊，连接 红的选择呢？这个嗯我们刚才也介绍了，是吧，就是他一组默认的这种，呃 外观接线的这种联系方式，控制接线的这些方式对应的里面的这个参数他也设定好了，我们选定哪一组，我们按他这个曲接线，然后呢他的参数基本上就给我们设定，呃可以用了啊，咱们也可以做适当的修改啊， 我们这个呢就是这个选择零就可以了啊，注意这个前面，前面这个有一个杠呢，就代表我们这个选定的这个啊，选定的这一组，呃连接红啊， 这样的话我们给他这个确认是吧？然后我们再往下走，这是应用红，应用红的这个呃有好多种，要根据这个所带的是风机的复杂呀还是 其他的这个福袋我们选择应用对应的应用红就可以了，这块呢我们就这个不选别的特殊的应用红了，就是这个选那个默认的零就可以了啊。 呃，我们看这基本的设置完了以后呢，然后就到了这个呃需要设定的一个简单单数吧，就是 p 幺零八零 幺零八零呢是最小频率啊，我们 ok 一下子是吧，我们这个给他设定的是这个石赫兹啊，我们也可以给他这个进行调节啊，我们可以给给他调到这个，呃， 八点零是吧？这只调到八赫兹哈，嗯， 这样来说这个调整台特别慢啊。呃，我们也可以怎么进行调节呢？ ok 键呢？长按着 ok 键就可以一位一位的进行设置，我们举个例子啊，比如说我们给他调到九合资吧，那么我们就按住 ok 键啊， 看的时间长一点，我们看 ok 将是九点零，零，这个呢是零，我们设定的就是零了是吧？然后呢我们再继续摁一下这个 ok 见，那么呢他到前面一位啊，我们再继续按一下，他又到前面一位，我把前面这个是吧增加到九啊，这个或者我们呢增加到十，然后摁 ok 是吧？ 哎，他走一遍以后，哎，这就这个设定完了，我们选参数的时候呢，也是可以使 ok 键这样来进行选择啊，我们这些参数现在都已经设定完了，那么呢 我们这个按 m 键啊，这时候呢就回到了我们正常的显示运行状态，这运行的数据这种状态啊，那么现在呢我们就可以演示一下启动了是吧？ 看我们就开始启动了啊。呃，这个我们设定的这个频率，事实这种情况下呢，我们还可以把这个频率呢继续向上加， 我们停下来，然后系统就记住了，我们看一下，我们让他停机，注意上面这个显示的，显示的这个小圈就代表着正在运行， 现在是这个停机了啊，停机闪烁的时候呢，这个是闪闪烁的，闪烁的，我们设定的工作的这个品类啊。 呃，这个上下箭头键同时按呐，就可以实现。嗯，这个方向的转换，我们现在按一下，我们看按完这个上下箭头同时按了以后呢，前面有一个负啊，这就方向就变化了，这时候呢我们再启动一下， 我们看验方相反方向啊，他在加速啊，他在加速这个，呃，加速道的这个频率呢，就是我们刚才设定的那个方向的频率啊。呃，同样呢我们可以呢给他进行停机啊。 呃，这个停机，这个呢可以我们快速双击双击，然后呢这个他就不按我们停机的斜坡来进行进行向下运行了，而是直接就停机了啊。 嗯，好，这个关于参数的设置我们基本的内容就掩饰这么多。
586自动化老佟

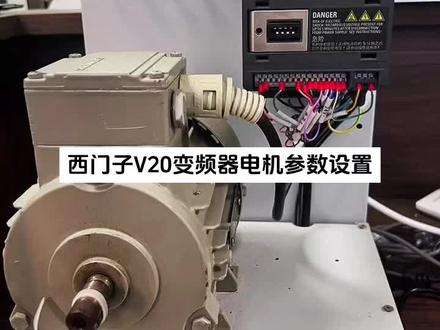

01:32查看AI文稿AI文稿大家好，下面我们给大家讲解一下西门子 vr 的变频器如何设置电机参数。这边是一台西门子的三项翼步电机，可以看到电动机的功率是零点一八千瓦，电流是一点二五安 五十赫兹。如果我们直接单击 m 键，进入菜单，找到参数 p 三零四，这个是额定电压，按 ok 键，我们会发现啊，此时我们是无法进行修改的。 返回然后看一下 p 三零五， p 三零五是我们的一个额定电流，在这边也是无法进行修改的。好，我们先退出。想要修改我们电动机的参数，我们必须要进入到我们的一个快速调试， 进入快速调试之后呢才可以进行修改，如何进入快速调试呢？我们按住 m 键不放，当绿灯闪烁时，可以看到闪烁了，我们就松开 m 键，然后找到参数 p 三零五，我们把电流更改为 一点二五安，这样就可以更改我们电动机的电压，电流以及我们的转速了。 更改完了以后啊，我们长按 m 键退出，退出我们的快速调试。想学习这道题，双击关注，给大家分享更多自动化知识。
