绿油塞孔的原理与作用
绿油腮孔是指印刷电路板 pcb 上的一种特殊类型的孔洞。他们用于通过颜色为绿色的涂肤物，通常是光固化的绿色胶漆填充和密封孔洞，以确保电路板的稳定性和可靠性。绿油腮孔的主要作用包括，一、电气隔离绿油腮孔可以在电路板上的引脚、焊盘和导线之间提供电气隔离，这有助于防止意外的短路或干扰，从而保护电路板上的元器件。二、机械加固 孔洞周围的绿色屠夫物可以增强电路板的结构强度，他们提供了额外的支撑和稳定性，防止组件的松动或损坏，并能够减少震动和应力对电路板的影响。 防腐蚀保护绿色屠夫物可以防止湿气、化学物质和其他污染物侵入孔洞内部，从而降低电路板的腐蚀风险，这对于长期使用和在恶劣环境中工作的电路板尤为重要。四、标识作用绿色屠夫物使得电路板上的孔洞更易于识别和定位。操作人员可以快速确定特定连接器、连接点或测试点在何处，从而便于组装、维修和调试工作。
粉丝1682获赞7851
相关视频
00:53查看AI文稿AI文稿绿油塞孔是将过孔中塞滤油，一般以塞满三分之二部分不透光较好，一般如果过孔较大，根据板厂的制造能力不一样，油墨塞孔的大小也不一样， 一般的十六没有以下的可以塞孔，再大的孔要考虑板厂是否能塞。油墨塞孔用于 pcb 中，普通过孔 孔内塞完之后表面是油墨，不会导电。通常塞孔后要求一定要塞得饱满，不许有发红或是假性露铜的现象，不许有塞得过于饱满。 初起高于旁边虚汉街的汉盘，会影响 smt 装贴。绿油塞孔可以在祖汉无尘房内和表面油墨一起进行作业， 或者先塞孔后印刷，但是塞孔质量没有数只塞孔的好。绿油塞孔经过固化后会收缩，对于客户有要求饱满度的此种方式就不能满足产品品质了。

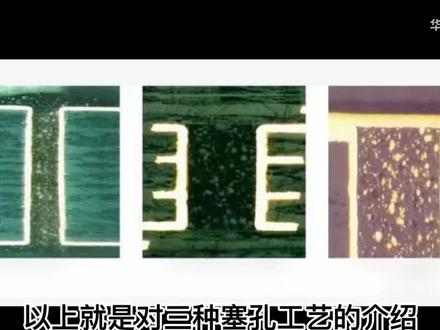

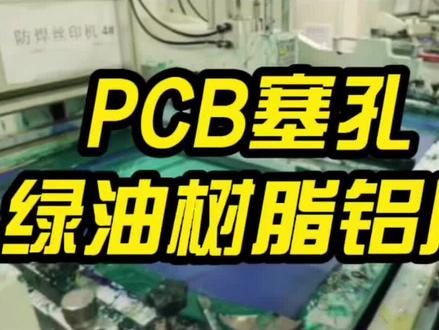

00:43查看AI文稿AI文稿秒懂的电路板知识， tcb 下单常见的几种塞孔，你知道他们的区别吗？滤油塞孔制作较简单，可以在阻焊时和表面油墨一起作业，或者先塞孔后印刷。他 的作用除了石板子美观外，还有防止在拨风焊接时液态吸穿过未塞的孔，造成元气件短路。树枝塞孔的应用常是因为焊盘过孔要求平整性，制作时先通孔再镀铜，接着塞树枝烘烤，最后就是研磨浆汁磨平。但磨平后的树枝因为不含 铜，所以还要在镀铜将它变成焊盘，后续可以焊接。而铝片塞孔则是将孔内填满油墨，然后再印刷面油。关注我，了解更多电路板知识！
514华秋PCB

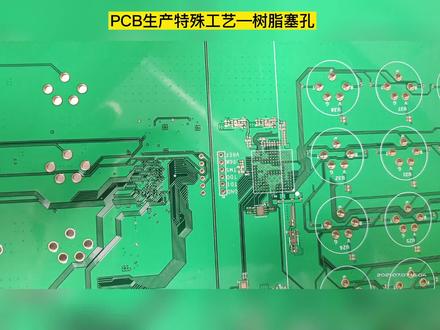

02:54查看AI文稿AI文稿树枝塞孔工艺在一些层数高、板子厚度较大的产品上面备受青睐。人们使用树枝塞孔来解决一系列使用滤油塞孔所不能解决的问题，但是同样做树枝塞孔却也有着天差地别。我们首先来看下树枝塞孔和滤油塞孔的区别，通过 对比可以发现，树枝塞孔直接将孔塞住，可完美的改善滤油塞孔工艺容易发生的孔内油墨收缩、塞孔不饱满、空泡吹气等问题。根据布线需求，还可以在塞孔表面镀铜走线，以提高线路密度。在耐酸碱上数 树枝塞孔也比绿油占据优势。树枝塞孔虽好，但同样是树枝塞孔，却也分丝印机塞孔和真空塞孔，生产效果差异明显。丝 印机塞孔丝印机塞孔是用普通丝印机将塞孔树枝塞到金属基板的孔内，然后烘烤固化，固化后削去一焦即得到塞孔板成品。塞孔或烘烤过程中树枝会流失，不需在背面贴一 层高温保护膜，起到支撑树枝的作用，并在孔口位置钻多个导气孔，以便塞孔排气。真空塞孔真 空塞孔适用真空塞孔机，在真空环境下将塞孔树枝塞到金属基板的孔内，然后烘烤固化，固化后削去一焦即得到塞孔板成品塞 孔或烘烤过程中树枝会流失，需要在背面贴一层高温保护膜，起到支撑树枝的作用。丝印机塞孔很容易出现孔口气泡、色、孔不饱满等问题，而真空 塞孔塞孔饱满度可以高达百分之九十五以上，避免因塞孔凹陷而带来的焊盘不平整且没有空泡，充 分保证借电要求，所以这也是裂板使用真空塞孔的原因，这是裂板生产的一个二点零毫米板厚的多层板，零点二孔径的树枝填孔加孔口铺同的切片效果，孔内树枝填塞饱满，孔 铜最低十八微米以上，成品完整。表面铜厚五十一微米，孔口铺铜铜厚二十九微米，各项指标均符合甚至超出行业标准。我们重点说下孔口铺铜，因为这里容易出现树枝与铜分层。对于 与树枝与同分层的问题，业内发现孔表面的铜厚厚度大于十五微米时，此时树枝与同分层的问题可以得到极大的改， 而我们做到了二十九微米。为了保障树枝塞孔的效果，还有很多细节点，比如在削去一焦的工序中选用陶瓷模板工艺，有效避免了树枝凸起、 孔口伤铜而带来的功能隐患。最后塞孔完成还要经过 oi 扫描检查，确保品质没问题。
417猎板PCB
01:01
02:05查看AI文稿AI文稿p c b。 设计完成后，一般需要将其制板贴片。拿到实物后我们会发现 p c b。 板上的油墨有各种各样的颜色，常见的颜色包括绿色、 白色、蓝色、黑色、红色、黄色、哑光色、紫色、橘色、亮绿色、哑光黑、哑光绿等。那区别在哪里呢？ p c b 组汉英葵 soda mask 采用绿色、黄色、 红色、黑色、蓝色等感光油墨喷涂于 p c b。 电路板表层，其中绿色为最常用颜色， 所以一般也叫绿油。为什么绿色用的最多呢？一、用料较多，可以减少采购成本。二、铝、铜面黄色对比明显，能较容易地剪出擦伤、偏移之类的缺陷。 三、绿色油墨比起其他颜色的油墨具有更好的特性，尤其绿色的塞孔特性。四、绿色油墨可做到更小的误差面积。五、 p c b。 加工中有几道工序要经过黄光式，其在黄光式的视觉效果最好。六、 在 s n t。 贴片时，在光学定位较准，绿色的底板仪器识别时更为友好。 p c b。 电路板为什么要做组焊呢？ p c b。 板两面都是铜层，没有做组焊的 p c b 板裸露在空气中，容易被氧化而变成不良产品， 也影响了 p c b 版的电气性能。组焊膜在 p c b 板上，防止导体见阴、潮湿或化学品引起的电气短路，以及各种恶劣环境对 p c b 版的清洗等。 p c b。 设计时， 两个相邻焊盘一般需要保留阻焊桥。阻焊桥是原件焊盘的一个开窗到另一个开窗之间的滤油，一般指比较密集的 ic 管角对应焊盘间的阻焊条。阻焊桥的作用就是防止焊结实、焊料流动， 防止器件连袭、短路等组焊桥的宽度一般要求为七到八米一哦，太小了焊接器件时容易造成连袭短路。
48凡亿电子星期天

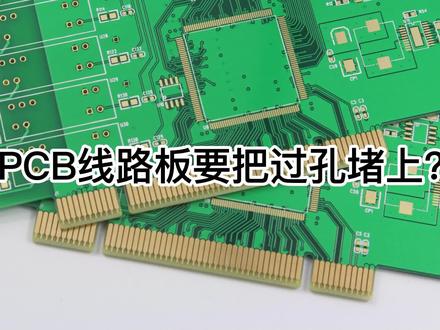

01:24查看AI文稿AI文稿为什么 pcb 线路板要把过孔堵上？导电孔外号又名导通孔，线路板导通孔必须塞孔。经过大量的实践，改变传统的铝片塞孔工艺， 用白网完成线路板板面阻焊与塞孔、导通孔起线路互相连接。导通的作用同时应满足下列要求，一、导通孔内有铜即可 阻焊，可塞可不塞。二、导通孔内必须有稀铅，有一定的厚度要求，不得有阻焊油墨入孔。三、导通孔必须有阻焊油墨塞孔不透光，不得有稀缺、 稀珠以及平整等要求。随着电子产品向清薄小方向发展， pcb 也向高密度、高难度发展，因此出现大量 smtb ga 的 pcb。 而在贴装元器件时要求 塞孔主要有五个作用，一、防止 pcb 过波封焊时吸从导通孔贯穿原件面造成短路。特别是我们把过孔放在 bga 焊盘上时，就必须先做塞孔，再镀金处理， 便于 bga 的焊接。二、避免注焊剂残留在导通孔内。三、电子厂表面贴装以及原件装配完成后， pcb 在测试机上要吸真空形成负压才完成。四、防止表面吸高流入孔内，造成虚汗，影响贴装。
45金倍克PCB
00:33查看AI文稿AI文稿祖汉层是指 pcb 要上绿油的部分，实际上祖汉层使用的是负片输出，所以在祖汉层的形状映射到电路板以后，并不是上了绿油祖汉，反而是露出了铜皮，所以也可以叫开窗层、绿油层。 下面我给大家介绍一下组焊层的作用，一、防止焊锡外已造成电路板短路等问题。二、防止 pcb 铜箔直接暴露在空气中。三波风焊接时防止非焊接点被粘物焊洗等。四、可以有效的防潮，保护好电路。关注高喜，了解 pcba 一站式服务！
02:57
03:58查看AI文稿AI文稿什么滤油网没有孔怎么样？滤油网哪需要孔啊？不需要孔啊，滤油网要什么孔啊？你这搞的有点尴尬了，这滤油网本来就没有孔， 你的意思就是滤油碗要跟直吸碗一样热吗？不是的哦，滤油碗跟直吸碗是反着来的哦，他本来就没孔啊，就乌漆嘛黑的，就这样就这么用。滤油碗有多简单的，来给你们看一下啊。然后滤油碗怎么分上下呢？我们拿起刀片刮 黑色这一面能被刀片刮掉的，那这一面是朝下的，记住这个小技巧就好了，滤油网一定要用我们直播间的那个三秒滤油，你把它挤在需要补滤油的地方 啊，比如你主板要补啊，挤一点啊，芯片要补，那你就挤一点，挤完之后呢，将这个滤 油碗盖上去，滤油打薄一点，打薄一点嘛，就是干的快一点是不是？然后呢也是三秒啊，三秒就是一二三，但是我贴在这个纸上面不行啊，贴在这个纸上面不行， 但是反过来一样的，反过来一样的来，就是大概是什么意思呢？来看到没有被滤油盖住的地方，这个是湿的，然后呢？没有被那个滤油碗盖住的地方，他现在是干的，放大之后能看到滤油碗上面 全是孔，放在这个金属的或者板子上才可以。我放在纸上面不行啊，然后放大给你们看一下啊，什么叫做滤网？这个就叫滤网重来啊，放在这个直吸网上面就可以来走，还是一点点滤油，然后 将滤油网直接盖在上面，盖在上面之后呢？不能，那里面有空气，那像这个就是空气，空气的时候我们先把空气给他推走啊，让他走，把空气给他推走， 推走的时候呢，滤油又不能整太厚啊，不要整太厚好，开灯三秒啊，开灯三秒，一二三四啊，开个四秒，这个就是我们维修家的这个三秒滤油， 然后你现在拿起来之后，这个时候如果你开灯，你就会搞了个寂寞，这个时候是不能开灯的哟，一定要先拿起棉花或者这个无尘布，无尘布是不是十几块钱能买四百张呢？拿起棉花或者无尘布先将 洗干净，洗干净之后呢？哎，滤油碗你就已经使用成功了，来，大家有没有看到行不行这个滤油碗，滤油碗是这么用的啊？滤油碗不是只洗碗啊，所以呢，你不能说滤油碗没有孔怎么用？ 滤油网就是这样的。然后呢，最后我们开灯将这个滤油固化，固化之后放大给大家看，我们就当只希望下面会连点，但是现在你看滤油网，这个就是你给大家上的那个安卓，这个是骁龙八杠一的 cpu 啊，八杠一的 cpu， 然后这种状态下面你想再把它直黏稀，是不是你有网会告诉你，没门，他黏不了了，已经修复了，这个黏稀了什么呀？就是主板掉漆稀溜掉漆了，然后给你们看一下大概是什么意思，就把它当做这个直 吸完，就是这个一块金属，纯金属，那他肯定是会粘吸的，滤油碗用完之后呢，我们平时直吸的时候放大给你们看一下，用高温再去吹这个滤油他是不会脱落的，看到没有？板成打了一样的，你看这个一层一层的隔开，一层一层的隔开，然后这个就是滤油网， 看到没有？每一个孔里面都有西江，西江都是留在这个中间。所以呢？这个就是绿油网啊？这个就是绿油网。对， cpu 掉漆用的，板城掉漆用的，你们买一套的，他又能用在 cpu 掉漆上面，又能用在板城掉漆上面。
