cad2007辅助线怎么设置
好，接着我再来讲一下这个工具，这个呢是构造线，其实有时候我们需要一些辅助线，那么他就帮我们点一下，你这里有了辅助线了啊，你看这个线是无穷长的啊，相当于是一个线啊，不是线断了 啊，不用的时候把它删掉，一般不用啊，一般我没有怎么用它，因为它太长了啊。然后呢这个呢是多断线啊，多断线的话它有个特点，就是说 同样的我们来看画一个长方形点，一个起点过来两百，然后下来一百一一下鼠标就行了，然后两百上去一百，好，也是在取消。这个时候，你看你点任何一个地方 都是全部框选，他是做一个整体，他是个闭合曲线啊，你看当然不闭合也可以啊，反正就是说只要你按 yes c 之前他都是作为一个整体，这个时候我要移动他，我可以点扔一个点就可以移动了啊。 那么它的好处是什么呢？我们改线宽的时候改线型线宽都方便啊，比如说我把那个线的宽度改一改，改成 粗一点的。好，这就改了，改了，但是看不到，看不到吧，然后点这里有个显示线宽， 他就显示出来了，因为 cd 我们画的时候是比较精细的，他为了避免产生很多的干扰，他默认情况下是不显示线宽啊，你把线宽打开以后就可以了，就可以看得到。那么这个时候他的线宽是多少呢？你可以看 看到这里就是一点四毫米，一点四毫米的宽度，你可以拉尺子大概量一量，如果到时候我们原图输出的话，就是他就是一呃一点四毫米的，但如果我们是把那个比例缩小了的话，他也会相应的就会缩小。 好，现在我把这两个东西要把它移到一起排列之整齐，来，教你们移动一下，点一下这，按 m 键移动，然后以这个点开始拖到这里来。好，这样就可以了，两个就组合起来了。 好，这就是它一个对称，就是 c、 a、 d 的对称，和我们其他的编一些编辑软件不一样啊，有的编辑软件是哦，我要变对称，我把这两个选中，然后在某一个菜单里面去选中心水平对称，然后怎么去选？ c、 a、 d 不是这么来的，它就是你这个 图你自己拿的去搬运，那你也可以这么去搬，中心点对称也可以啊。 那么我如何把这个让他保持一个一米的间距呢？这个是我们要用辅助线，在这个地方先画一个垂直的一米的线，这是一根辅助线， 有了这根辅助线以后，是不是就知道这个端点了，然后就把这个点点动移动，木移动啊，我们看看那根线在这啊，这个端点好，然后 你把这个点照拖过去。好，这样的话两个的间距就是一米了。呃，然后不要了，这根辅助线删掉就可以了。那么 cad 的话，我们在画图的过程中记住了，大部分时候会使用很 很多的辅助线，辅助线帮助我们去定位啊，定位，比如说我现在要画一个圆，随机的画个小圆，然后呢，我要把这个圆放到这个中心来，怎么来定位呢？辅助线 线条这里拉一条线，然后呢？选中它 m 拖过来中心点，因为圆形拾取嘛，我们有个呃，捕获对象圆心，然后到这里选择他的终点，松开辅助线删除，这样就可以构成一个他的，嗯，就把它居中放了。
粉丝1280获赞7953
相关视频
01:04查看AI文稿AI文稿每天来学习一个 cad 绘图小技巧，点个赞加关注，开始我们今天的学习。有个网友，他在绘图的时候输入命令 l 空格，当靠近这个端点的时候，默认情况下是有一条绿色的辅助虚线， 但他的没有，要如何把它找回来呢？这个时候可以输入命令 o p 空格，点击绘图，点击对齐点获取选择，自动点击应用，点击确定，这个时候再输入命令 l 空格， 当靠近这个点的时候，这条绿色的辅助虚线他就出来了。 这样的一个设置方法你学会了吗？如果你在学习 c a t 的过程中有遇到问题，可以在 评论区给我留言哦！
823梁乐平(金泓)

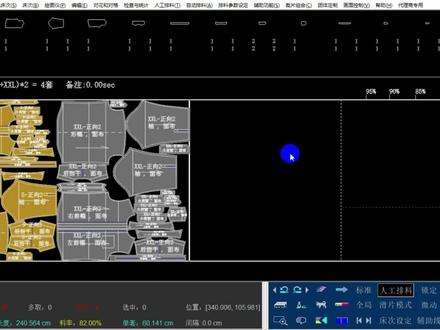

04:55查看AI文稿AI文稿大家好，今天讲解一下 etcd 软件排量模块辅助线操作讲解。首先点击辅助功能，接着点选辅助线功能， 然后在排料区任意位置点击下鼠标左键，再点击一下，他就会弹出对话框，接着点 ok， 就生成了一个辅助线，比如说我们把裁片放在这里， 他就自动的按照这个辅助线来对齐，这是辅助线的一个功能，可以用来裁片对齐，接着把裁片放回去， 然后点击辅助功能，再点选辅助线，接着在排料区点击下鼠标左键，他就弹出辅助线，再点击左键，他就会弹出对 画框，这个到边界就是这个辅助线，也就是说这个辅助线离布边三百点零五厘米，如果想指定距离，我们就再到边界输入三百五十，然后点 jk， 他就会自动生成辅助线，也就是说离部边三百五十厘米。如果想要再次修改这个辅助线，我们直接点击这个辅助线就可以进行修改，比如说我们现在想把它变成两条辅助线， 那我们就可以在线条处输入二间距十厘米，他就会在这个位置生成一条辅助线，同时会再往右边找一个十厘米的位置，再次生成一条辅助线，我们来看一下，接着点 jk， 大家看到没有， 这里生成了两条辅助线，然后左键再点击辅助线，他就弹出对话框，这里还有一个线宽度以及这个硬，他们是相互配合使用的，比如说我们输入宽度为五以及这个硬功能，然后点 jk， 大家看到没有，这就是硬辅助线，这种硬辅助线与这种辅助线有什么区别呢？首先我们点击彩片来拍料， 他们同样的功能都是可以把裁片对齐排流， 然后我们把这个裁片随便怎么排放，我们都放不到这个硬辅助线上面去，但是这个普通的辅助线我们裁片是可以放上去的， 也就是说普通的辅助线裁片是可以随便放的上去的，但是这个硬辅助线裁片是放不上去的。这种辅助线功能就可以用来裁片排料来避开布的瑕疵， 比如说布料这里有瑕疵，我们就可以设定一个硬的辅助线来避免裁片排在这个位置， 接着我们把裁片放回去，再比如说我们要在这两条辅助线的中间不放裁片， 那么我们就可以使用辅助线功能，把鼠标放在这里，按一下键盘上面的加号键，这时候就会将两条辅助线之间距离生成硬辅助， 这样我们在排料的时候就可以避开布料的瑕疵。 如果要删除辅助线，按删除键就可以了，然后左键点击排料区，他就弹出对话框，再点击 ok， 辅助线就出来了，接着在左键点击一下，辅助线又出来了， 然后左键再点击一下，按一下空格键，再按一下空格键，接着点击 k， 辅助线就出来了。 同样的方法再来操作一下，辅助线就出来了。这样做的目的是什么呢？就是为了避开布料瑕疵，比如说这个方块区域有瑕， 我们只需要裁片不排在这个区域就可以了，然后按一下键盘上面的加号键，大家看到没有，这个区域生成一个硬的辅助线， 我们在裁片排料的时候，裁片就不会出现在这个区域，这是一个硬辅助线的使用方式， 刚才我们也讲到辅助线删除的方法，我们这里也有一个清除所有辅助线的功能，就是说他会把所有的辅助线都清除掉。 今天这节课就讲到这里，下节课继续讲解对格辅助线功能。
116朝旭
01:03查看AI文稿AI文稿图形尺寸如何标注？新手学 c， a， d 从我开始今天说的是 c a， d 必会的六个标注，首先第一个 d l i 空格儿 直线标注第二个 d a l 空格斜线标注 第三个 ddi 空格圆的直径标注 dai 空格圆弧的弧长标注 dan 空空格 角度标注然后就是 q d i a 空格快速标注，选择图形空格点一下。好，此刻尺寸已经标注完了，谢谢观看，我是莱阳人。
380CAD学习（米凡。家）

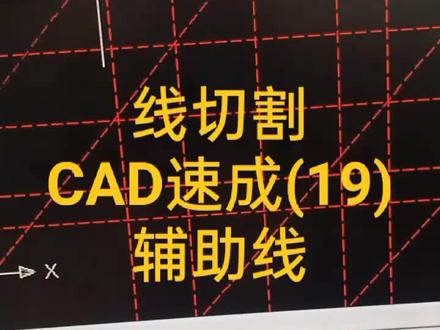

06:18查看AI文稿AI文稿辅助线啊，这个 cd 里面是叫构造线，构造线在直线的下面，他的简写快捷方式是 xl， 那么通常他是构造线。我们是需要新建一个图层的啊，是需要新建一个图层的，放在单独的图层里面啊，我选择图层管理器，然后我们新建一个， 新建一个图层，这个图层我们可以输入汉字啊，走，全都辅助辅助， 不是的吗？哎呀，好麻烦，这个是这样，打字好麻烦，辅助 打一个字好了，好了，打一个字算辅，我们选择辅，这个时候我们可以改变这个图层的这个属性，把颜色改一下，改成红色啊，确定，然后把现行改一下，现行，我们加载 随便加在一个虚线啊，找一个虚线，找个虚线啊，确定现行默认啊，现行默认，现款默认点。确定好，然后我们把这个图层改为辅助的这个图层，这个时候我们可以做图， 现行控制还没有改变了啊。好，然后我们选选择高照线或者输入 xl， 这个时候看提示啊，指定点，随便指定一点， 那么这个时候我们的正胶是没有打开的，也是自由的，这个是如果你想画水平线的话，或者数字线需要把正胶打开，直接打开就可以了，然后再画十字线，就是十字线，就是这样的， 他还有两个啊，还有选项，选项水平线，你输入 h 就是水平线啊，可以添加很多个，也可以通过点捕捉一些点，你可以啊。还有一个什么是竖直？是一个垂直线， 选择微，这是水平和竖直的。还有个什么角度，角度是什么？ a， 输入 a， 假如说我想做四十五度线，四十五度，直接输入四十五度就好了， 想多少度你自己说。还有另外一个参照，我们先画一个，随便画一个，画一个直线，更加观点，这个手角度我们知道了吗？并不知道啊，我们不知道他的，我们这是随手画的，所以我们不知道他的角度。这个时候他有一个， 有一个选择的，是我们输入角度的话，他有个参照啊，有个参照，我们输入二选择一个直线对象啊， 那么输入构造线的角度，那你也要看你跟这个交流直线是存多少度的啊？一般来说我们是他是多少度，我们就多少度吗？是吧？那么就 他的角度就是多少零吧，那就是零了，直接控格回或者回车就可以了。那么这时候的角度和我们这一条线直线的角度就是一样，他是个参照这条直线的角度， 这个就是参照参照。那么还有其他的是等分啊，等分是分角的，还有一个偏移，这两种我们就用的比较少了。大概说一下这二等分啊，二等分能比啊？选择角的顶点，我们选择一个顶点，我们就是这个这个角啊，我们选择这个角，我们选择一个顶点， 每一个焦点，然后呢看他的起点在这个端点上，在这边啊，这个时候就是二等分，标一下就看就知道了。哎呀， 忘记了啊，在这个辅助线有时候他不可以做实线用的啊，不可以做实线用的，他们有时候我们需要把这个辅助线填充一下，我们用直线填充啊，直线填充，我们刚才是分等分的，这个 等分的这个角是吧？那我们用时时线把它理一下就好了，这个时候我们再标必须有时线啊，这是时线六十八度，你看另外一边 啊，这九十八就是这样的，这就是二等分，二等分的大概作用就是这样的，但是有时候这个辅助线是不可以做实线用的啊，不可以做什么？ 不可以做直线用的啊，但是辅助线又可以被打断，可以被打断啊，就是我们想打断啊，这个辅助线又会被打断。在有的软件你们是承认的啊，就是转的其他软件， 其他软件也会承认他这个东西就是变成实现了，或者变成或者就是虚线，但是有时候有的软件他又不承认，包括 cd 他有时候他也不承认，就是你不可以做实现用 有时候又可以，就是这样的，具体的我也不知道他这个超他这个是怎么设定的啊，反正我们也用的是比较少，一般来说我们就是说用角度啊，用一下角度就可以了，他这个你要画多少度的线，直接选角度 就可以了。辅助线啊，这个就是辅助线构造线，大概的用法就是这样的，你说竖直线的话，我们画直线的话，你像线割的话，画直线的话，用不了那么多啊， 主要是说用用一下在这个辅助线的角度，他这里面角度就非常方便了，就不需要说是你去设定设定那个节奏里面去把节奏打开了，不需要了。 辅助线啊，这辅助线我看下还有没有其他的啊？就在这几个命令啊，就是这几个命令主要用的就是什么？主要用的就是角度，后面二等方和偏移用的就是几乎没用过了啊？几乎没用过还水平，竖直的话，垂直的话 我们直接可以用直线里面去代替就可以了，而且有时候，有时候这个虚线他是不可以被操作的。
34随县农村大哥

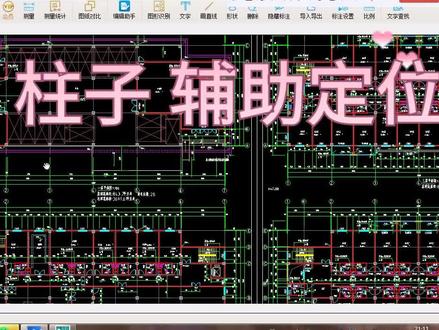

01:27查看AI文稿AI文稿哈喽，老铁们，今天我们和大家来说一下柱子，就是柱子的话，他在建筑平面图，结构平面图上都是有的，但是要看他的，具体的就要看结构平面图了，我们来看一下他，他的位置是一个是是 四百，一个是一百，然后说明这个柱子的长和宽都是五百，然后定位一下，我们可以画一条辅助轴线，然后来定位，现在我们将一根轴线偏移一百，然后啊如果大家觉得不准的话，可以测量一下，许多时候我们都需要用到辅助轴线来定位， 用完之后把它删除就可以了，然后我们来测一下他也是一百，再测，然后就直接选中另一个点，这个选取点复制的时候特别重要啊，就比如说现在我们选取的这个点，然后 后来交一百，交一百的这个点，然后就可以把这个柱子的位置定好了，因为有时候特别忙，然后根本就没有录视频的时间，所以希望大家谅解。然后我们可以来填充一下，填充命令是 h， 然后选中你们想要的图案和颜色，这样就可以把 我们想要填充的填充好，但是记住填充的时候一定是封闭图形，不然是不得行的。感谢老铁们的支持， 有的老铁可能会私信我，但是有的问题我给大家也解决不了，因为啊我学的是建工嘛，所以说还望大家谅解。
54CAD 小白

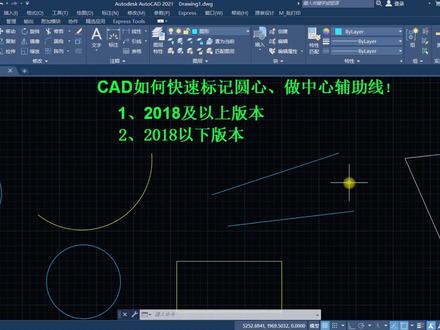

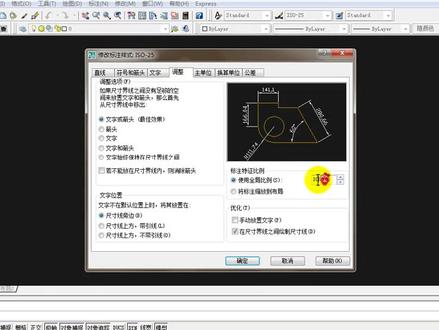

02:30查看AI文稿AI文稿大家好，今天我们来说一下 cd 中如何快速的标志圆心，还有就是做一个中心辅助线。 首先我们切换到辅助线的托层，如果说你的白本是二零一八以及以上的白本，只需要输入这个命令，做圆或圆弧的 圆形标志，输入 cm， 好的确定选择你要添加圆形标志的圆或者圆活，好，我们现在选择这个圆和这个圆活，大家就可以看到这就是做好的这个圆形标志，大家就可以看到 他是虚线啊。还有就是如果说你现在要做一个中心辅助线，怎么做？输入 cl 好，选择你的两条直线，大家就可以看到这就是一个中心辅助线。同样的这个不规则的梯形，输入 cl 好，选择这两条直线， 通过确认一下，好，大家就可以看到这就是一个中心辅助线，二零一八以及日常白忙。如果说你记不下命令在哪找到他，在这 功能区有一个注射，这里面有一个中心线，有一个圆形标记，点击即可做圆或圆弧的圆形标记，就中心线就是两条线，他的一个中心线。那么如果说你的白本是二零一八以下的白本，那又怎么操作呢？ 首先输入 g、 c， e， 他是只有圆形标志的。好，现在确定选择这个圆，那就可以看到在这有一个 小点，我们放大看一下，放大就可以看到这个圆形标志，我们现在他标志了，但是不是特别大，我们现在改一下他的格式，输入 d， 这有个样式管理 好，选择修改。在符号和箭头这里有一个圆形标记，大家可以看一下。在标记这里我们选择直线，好，要确定，然后至于当前关闭， 我们现在把它拆掉重新来标一下。好，现在确定大家就可以看到这个圆形标记，圆形他也是标记出来的， 那么如果说像这个畸形的他的一个中性辅助线怎么做？我们只能借助直线找到他的终点，一定要把重点捕头桌打开。好，现在是一个很像的这个中性辅助线，现在找一个竖向的中性辅助线， 一定记得在对象捕捉，这要把终点打开。好，这就是一个巨型的一个中心辅助线，这就是今天我们说的如何标记于心，或者做中心辅助线不同版本的这个操作办法。好，谢谢大。
116卓越飞华

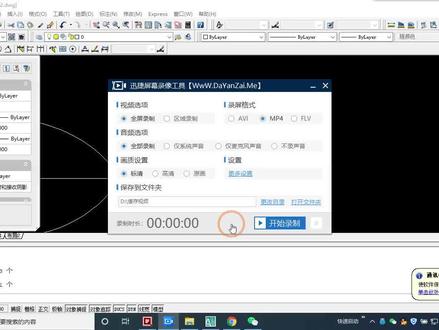

01:08查看AI文稿AI文稿啊？接下来讲一下这个样条曲线，我们点一下这里 压条曲线呢，是用来描点用的啊？就是描线用的，有的时候我们要画一些非正规的曲线，那就要用它，或者是我们有的时候有一张照片，我们要跟着照片把它描出轮廓，也可以用它点这里 第一个点，第二个点跟着去描就行。好，就是我们要描这个圆，你就跟着去描，采样的越多，点越密集，他就越贴近于他啊，因为圆比较特殊啊，我们把它看看 好，到了这里以后，完了按一次回车，然后再按一次回车，再按一次按三次回车，就松开了这个线就确定下来了， 然后你要去再去编辑他的话，可以再去拖动他这个毛点，去修改他一些细节。啊， 好，我们来看看你们，你看你这个点如果少了他就不就不是那么贴切啊？啊，这样就可以了。
26LM
19:55

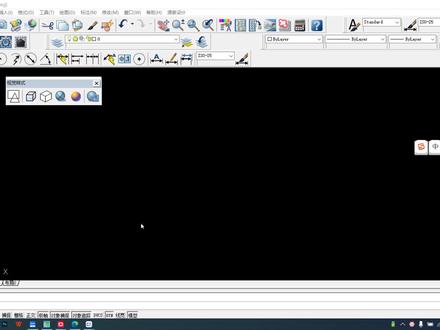

01:17查看AI文稿AI文稿大家好，我们在 cd 二零零七版当中呢，很多小伙伴会问这个工具条是怎么调出来的？我们的工具条呢是直接把鼠标放在上方这里，单击鼠标右键，你会看到有一个 acd， 有很多小宝呢，有可能会把一些比如说绘图工具条这样关掉了，那么关掉了以后呢，就没有对不对？没有的时候怎么办？单机鼠标右键 acd 里面去找到我们的这个工具条，所以呢找到我们的绘图啊，然后呢 就调出来了，我们想要哪一个工具条？鼠标右键啊，在上方这里啊，黑色的工作区域，鼠标右键是没有的，只能在这上方的任何位置，这里的任何位置都可以鼠标右键，然后呢去调出啊一些工具条这些， 那就是我们建啊，这个使用过程当中需要用到的，比如说建模，对吧？啊，你调出来以后呢，把工具条拖拽到一个对应的位置就可以了，这样的时候呢就可以正常使用啊，如果你不需要哪一个工具条了， 你也可以鼠标右键啊，从这里呢取关掉他，这样关掉了以后呢，他这个对应的工具条就没有了，是不是啊？所以有需要对应的工具条，从这里鼠标右键就可以了。
43小蓝老师

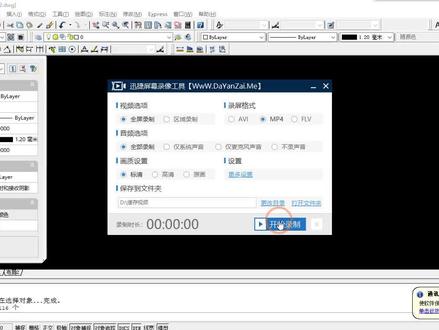

07:46查看AI文稿AI文稿接下来讲一下绘图的时候我们会经常用到的图层，每一个图层呢可以 管理它里面所有的图源，每个图层呢都具有显示、打开，或者是可以打印不打印，能够编辑不能编辑的这些功能的设定，所以说有图层会非常方便。 一般我们如果去现场去绘图的话，我们需要画一个，比如说他的，呃，新建一个那个图层，在在这里新建啊，新建一个图层，点右键，然后我们取个名字，可以取中文的，嗯，点一下他就可以修改了。 比如说我们写个场地，这个场地的话我们有了，然后他有几个功能啊，就是一个是打开，就是你看得到、看不到， 然后还有个是编辑锁定啊这几个，然后设置他的颜色好，还有他的默认线宽，也就是这个这个图层里面新建的图源，他都是使用这些默认的属性。然后呢我们建立一个场地，比如说我现在要画一个矩形的场地， 场地呢是五十米，五十米加两个零厘米，然后三十米， 好，这样就完了，然后我这里是我的场地，然后场地里面呢，可能他有一些呃门呐，或者是一些柱子啊，那些，对吧？我们讲的这一个柱子 好，这个柱子的话我们假装是一米乘一米的柱子，那么我们就按下 ato 卷，然后一百乘一百，单位零， 然后这个柱子的距离他距离这一边大概是五米，距离这边呢是三米，这个时候怎么来弄呢？我们就需要辅助线，画辅助线的话，我们可以新建一个图层，点右键，专门用来管理辅助线的 辅助线，然后我们选择一个颜色，白色、黄色的，然后， 好，我现在选择辅助线，我要画一条线，五米水平的五百，然后画一条线三百， 然后选中这两条线移动，垂直移动到这里，这个点如果我要居中对对齐， 再画一条辅助线，好，这样就过来了，然后把这个点移过来， m 移到这里来。好，这个点我们就给就可以给他定下来。 那假如说我另外一个对称的在这边怎么办？使用，我们就可以选中要对称的这个柱子，使用一个镜像工具，选择 这个边的中心点，然后垂直点一下，这样就有了，那第二个点的话， 选中按的 shift 点中，这么去点下面也可以给他快速的就可以复制过来，这样我们就四根柱子就布局 好，然后我们这个辅助线，假设我们不想要辅助线了，那么可以在这里点辅助线，关闭图层，点一下我们就看不到了， 那么这样的话就是说我们有的时候要去编辑的时候，需要图层打开，不需要图层隐藏就可以了。好，接着我们再来看，假如说我这里哎有个圆桌，有个圆形的， 是画一个这个吧，啊，我，但是我不小心画成了这个辅助线的这个图层， 没关系，选中他，然后选择场地。好，这样就可以了。好，这里又一个区域， 那么假如说我这个区域呢，是一张桌子啊，是一个舞台，那么我给他新建一个，新建一个呢？我给他来个土城， 叫做设备设备图层， 设备图层，然后选择一个其他的啊，比如说还是黑色啊，就是默认的这个颜色吧， 白色的。好，然后呢我们选好以后，这是改成设备 好的，这个设备的话我要标注他的尺寸，怎么办呢？再去建一个图层，专门用来标注的。 好标准的， 一般我喜欢用绿色的啊，绿色的来标注，因为比较醒目。然后呢我们去把它的这个尺寸量一量， 好凉了，然后这个把它修改成标注的。好，下一次你要去现建新的这个之前，你就先把这个地方切换成标注，然后再来标注它， 这样涂层就是一样的。好，接着就是按照我们之前讲到的那个方法，把涂层的这些 这个标注里面的这些内容改一改啊，我比较喜欢用这种建筑的，左箭头和右箭头都改了，然后 边界的大小干湿就改成湿， 把文字的高度改成三十偏移零，这个 垂直啊，这个我们然后戒肋开，好在这个地方，然后呢把精度改了， 改成零。好，这样就可以。然后呢把这个点击以后刷新刷到这来，这个也就有了。 好，这个我们还可以点中他以后可以去调整一下，调整一下这个尺寸。 好，那么假如说我们出的一个图，最后出的这个图，你要给你要考虑一下这个这个字体只有三，只有二十，其实是有点小的，我们刚才讲的最好是达到八十或者五十以上， 所以把你的字体调大一点高度。 啊，字体的高度在哪呢？我们看一下 这里调成至少五十吧，五十要大一些。 好，这样就可以看得清了，然后你 我们出图的时候呢，就把这个辅助线给去掉，这样就可以了。 好，接着我们其实在测量的时候，大家去测量的时候就注意了，就是你的这些搜集的原始数据 啊，一定要要准确，然后根据原始数据在这上面去把它标注出来就行了。
168LM

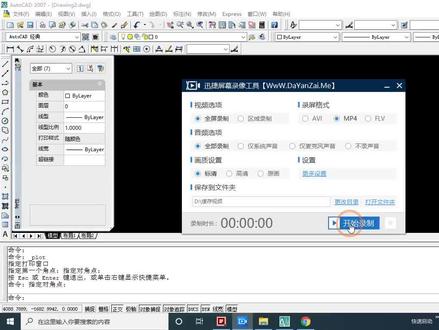

01:58查看AI文稿AI文稿好，我现在简单的介绍一下我们常用的画图的一些工具，我把这些先删掉。啊， 三点，然后呢？这个是。呃，直线工具，就是我们以第一个点开始，你可以用手动去拉，也可以直接 输入你要的长度，比如说两米，那么就是两百，单位是厘米啊，两百。输入完了以后，我们可以接着去画第二条线，比如说一米，画个长方形一米，然后再回来两百，上去一百。 好，然后点 esc， 这样的话我们就得到了一个长方形，长两米，宽一米。好，那么这样的话我们有的时候要去挪动他 啊，这必须得干嘛？你看单独的去点它，不行，它是一根一根的，线始终是一根一根的，那我们必须得去框选框选了以后，然后再去移动它移动的话这里有一个移动工具，这里去点移动。好，然后我们去以一个基准点就把它移过去就完了。 好，那么移动的工具呢？我们可以用快捷键， m 就是木啊，我们用 m 键，记住在英文状态下，然后怎么去 就可以了，就可以移动。然后呢？你上一次使用的快捷键你可以不用，如果不不想改变的话。啊，我还是想移动，那你可以直接再按那个 nt 键， 选中对象，按 nt 键就可以调用上一次最近使用的那 一次指令。哎，这样就节省一些帮助，我们再去细调的时候就方便一些。 好，这些东西都是记住在拖的时候一定要选中这个。呃呃，中心点就是那个你的参照点。
