钢化另外的话还有一类就是专门的萨普脸签里面有一种锁单元，这种锁单元它本身它就是一个非限性单元，它内置了这个几何非限性属性， 不用说，在刻的工况里边，再把几个飞行员选项这个开关打开，考虑大卫一效应，即使是说你这个飞行性分析不考虑大卫一效应，本身这个所单元内部也会考虑这种硬力钢化或者叫大卫一效应，这些都是都可以内部自动就考虑的，不需要我们专门设置。 另外的话，像前面讲到的属性修正啊，单元细分这些都没有必要，比如说我们一根悬索，三十米长的一根悬索，左边一个支点，右边一个支点，如果用框架单元来做的话，可能得分成上百个框架单元，但是用锁单元的话，一根单元就可以， 一个锁单元就可以模拟整整根锁，不需要细分单元，当然因为它是锁单元，它内部的话也不会产生弯距，简历也不会收，也不会收压，所以所以这个属性修正也不用做了。

好，我们再来看一下第三部分光伏支架结构计算的软件，这里呢我归纳了三大类，按照软件的功能呢，第一类就是这个建筑结构是软件，当然都是国内的 pkpm 零件科，还有三 d 三 s。 第二大类就是有线原软件，像 下步两千麦达斯，减麦达斯和 nc 四为主的这个有线缘软件。另外一类呢就是根据自己的需求，然后可以适当的使用的，像 理政、理政结构，还有探索者 m， steal 这些 cd 的插件，还有功能比较强大的 excel。 好，我们来分别介绍一下啊。先来看一下 pkpm 软件，这个 pkpm 软件呢是国内建筑结构设计的主流软件， 操作比较简单，能够自动的出计算书和施工图，但是我们很少用它来出施工图，但是对于建筑结构行业，建筑行业的话会用到这个功能，对我们光伏行业而言，很少用它来出施工图，但是会用它来来出计算书。 他目前支持的光伏的设计模块呢，有 sts 模块，还有这个光伏支架的专用模块在这个光伏支架专用模块呢是后来推出的，他目前呢还只支持双装固定支架，对于比如单装固定支架，其他的 特殊类型的支架呢，他是不支持的。我们以前用的最多的 pkpm， 用最多的就是 sts 这个模块，然后他呢是一般我们是进行二维的分析，所以他是不同于三维软件的。另外呢需要说明一点， 我们光伏支架为什么可以用二维分析呢？就是因为我们觉得我们认为面内呢，它是一个平面内的一个受力结构，就是梁柱斜称，就是组成了这个结构的，有时候没有斜撑，就是对于这个分布式而言，有时候可能 没有写成就是梁柱结构吧，就是作为有结构，他是形成了一个独立的受力的一个单元，他面外的话就是有支撑，其实我们可以认为领条是他的支撑结构，然后还有一些 水平之称和住建之称，他梁柱体系他是可以作为一个单独的一个受力单元来进行根系的，然后所以呢他这个模块就是领条和梁柱是单独计算的，领条有一个可以用他的一个工具箱的功能，一会呢会跟大家演示一下，所以领条的算法呢是区别于三维软件，我们在三维软件当中 实际上是整体建模，梁柱领条全部建好，然后去模拟他呢是分开的。另外呢就是现在 sts 这个模块啊，我们看到就是有些参数的计算是不够详细的，我们通过对照规范呢，我们不知道他引用了哪规范的哪一条，哪个公式，目前呢现在只支持啊双装的 面呢，肯定会进一步的完善。现在给大家再截图。第一个呢是就是 pkpmsts 这个模块建立了一个模型，右面这个图呢是用 pkpm 光肤设计模块，直接可以把这个参数定义好以后，有数据 大度轻角印好以后呢，他可以自动的生成这样一个三维的模型。后边呢会跟大家具体的介绍 pkpm 的一个建模过程和应用技巧。好，我们继续营建科软件，这个呢有些功能呢，其实是和 pkpm 是有些相似的，就是比如说界面，还有这个 计算书施工图，包括领条的算法，但是呢需要重点介绍的就是说它可以进行现在的我们支架基础的设计，不管是分布式还是固定支架，然后固定支架我们常用的一面固定支架常用的基础有扩展式基础，比如独立基础和全基础，还有这个装基础也螺旋装， a 桶灌注装啊，混凝土灌注装， khc 管装这些，当然他能实现部分基础的设计，还有这个分布式基础，常用的配重式基础配重堆还可以进行验算。呃，这两款软件呢，就是其实相似度是比较高的，而且呢还有一个功能就是我们光 光伏现在光伏车棚比较多，其实用这两款软件呢，做光伏车棚的设计还是比较不错的，当然呃，三 d 三十四也可以，当然我不太建议用这个萨普两千或者是麦达斯减这样的软件去进行光伏车棚的设计，因为我们这个光伏车棚呢，很多的结构啊，类似于这种门钢，我们就将它内门钢结构， 对于国内的这个 pkbs 和硬件科软件来说呢，他们是比较擅长的。另外呢还有这个厂房的不合家户，我们也是用的国内的软件比较多，因为我们国内这些钢结构的厂房也大部分都是出自这两款软件，也很少用其他的软件啊，当然除了国外的一些项目或者是外企可能他有特殊要求的时候 外啊，好，再看给大家介绍一下吧。营建科他左边这个图呢，就是我们看到他的一个光伏模块的操作界面，右边呢是他输出的一个计算文本计算书，他的计算过程呢，我们看到这个公式啊，就是有强度验算，弯距的计算，内力的计算，包括 洁面克星的计算呢，他都给你罗列了计算，从这个计算过程来说呢，还是比较详细的，大家可以对照规范验证一下这个一些参数，尤其是刚才想到的计算内容里边的一些参数，看看跟规范有没有出入好， 再来看一下三 d 三 s 软件，三 d 三 s 软件呢，它是由同济大学研发的一款结构设计软件，在国内这个钢结构和空间结构方面呢，具有一定的优势，可以说一定程度上弥补了国内传统建筑设计软件的不足。 而且它是基于 cd 开发的，它的操作呢是非常灵活简单的。它目前支持的光伏设计的模块有这个基本分析模块和光伏专业模块。基本分析模块呢， 我们光伏的就是针对于这个特殊的类型，比如说柔性支架，柔性支架呢，就刚才两款卸杀的两款呢，他们目前还不能进行柔性支架的分析，但是三 d 三十四是可以的。除了这个柔性支架以外，他的光伏模块也支持单装固定支架和双装固定支架的建模分析，而且可以出 详细的。这个计算书也是同样和营建科一样，他的模块里边呢，我会输出这个洁面的一些特性，包括一些。呃，这个发行剧这个这些参数吧，包括内力，包括一些具体的一些整体稳定系数啊，等一下弯距细数这些啊，他都会输出，他会去计算，还会告诉你引用了啊，拿本规范的哪一条？

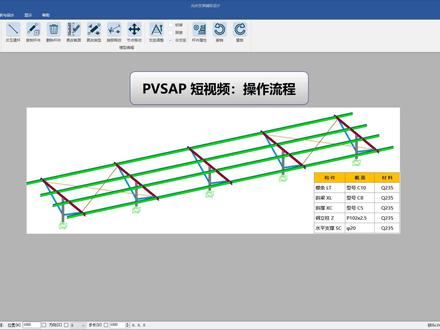

我们以单支柱的固定光伏支架为例，为大家演示一下 p p sup 的一些应用。在这个模型当中，领条、斜梁，斜撑我们都用的是槽钢啊，当然他们的型号是有些区别的，领条用的是 c 十，斜梁用的是 c 八， 斜撑用的是 c 五缸力柱我们用的圆缸管，当然还有水平支撑我们用的是圆缸。 首先在工程信息当中，我们修改一下风荷仔跟雪荷仔的一些信息，我们这个模型比较简单，我们是非抗震的，所以只有风荷仔跟雪荷仔的一些参数需要修改一下，这里面呢横幅，荷仔我们不需要定义， 然后我们定一些洁面，这里面用，用到的比较多的就是槽钢，我们的 领条、斜梁，还有我们的柱的斜称都是用的 c 形状，当然他们的型号是有些不一样的。 然后还有梁之间的支撑，我们用的是圆钢，圆钢的话我们就用这个圆钢管，然后把后壁后设成半径就可以， 还有柱子，柱子也是用的圆钢管，嗯，选择中国规范， 选择我们需要的这个界面。接下来就是参数画建模了，这里边当然 我们熟悉的一些几何尺寸，像这个组件组件的宽度，长度，我们在左边这个视图当中都能看到，这些参数的一些高亮会显示他的含义啊。 行间距就是上下两行的间距，列间距就是左右两列之间的间距， 这个行数默认的是两行列数，一共是十四列，然后领条之间的间距是这个就是一米四。 另外这个领条左右还会有些悬挑，是一百二。这个鞋梁的伸出我们看是副值，副值就是在那个光伏板，在他收缩到里面去，下边有 柱子，上柱跟下柱的长度，上柱是六百，下柱是五百，然后斜 称的起点位置是底面标高三百毫米处，这个支点起点是以这个组件的左下角左下角为来度量的，水平方向是 x， 竖向是 y， 下面这个间隔的话是柱的斜撑，柱的斜撑，他们之间的间隔两个都是一米五，那在下面支架的纵向排列，这个是一共是五品四个间距，所以是三米六乘以四， 可以整个都显示出来，右下角我们看还有可以显示三维识图，然后又把刚才我们定义的这些界面制定。上 柱子的界面是圆钢管， 斜梁的话是槽钢，这个是八号槽钢， 领条的话是十二层，十二层珠子斜称是五号。 还有柱间这个是梁间支撑，是我们那个 c r 十的圆杆， 然后这个是珠尖支撑，珠尖支撑这个我们刚才最开始大家看到我们这个模型里面没有珠尖支撑，所以都给它去掉。 这个梁间之声的话，我们是第一，第一跨跟第四跨设置，这样的话我们这个模型就很快 就生成了。先给大家简单介绍一下 p v top 的操作界面，我们看上面有建模赫载分析设计显示，大概这几个选项卡当中的命令，从左到右就是一个简单的操作流程， 左边呢有一个工程数，可以显示一些快速的截面视图，左下角呢可以有一些视图命令，帮助我们快速显示对象，这是三维模型的一个显示， 我们也可以根据需要查看他的一些其他的一些信息，我们看左左下角有模型显示，比如说杆架的名称，洁面的名称，我们可以对照一下刚才定义的一些洁面指定的是不是正确。 当然也可以查看 各个赫仔功况下的这个赫仔啊，风赫仔，这是正风压，这是负风压， 然后这喝载都已经自动施加好了，其实我们这个喝载组合可以修改一下，我看有两个规范可以选择，我们修改一下用光伏支架的这个设计规程，接下来我们就可以启动 saw 两千了， 这个启动 sab 两千，我们注意要在文件菜单里面提前要把这个 sab 两千的安装路径要配置好， 然后生成 super 模型。呃，这里边我们要把 pv super 的这个模型要保存一下， 这个模型还是比较简单的，你看他会提示模型转换的进度。 六十八应该是一共有六十八个，六十八个对象，现在已经转换到五十， 这时候已经算转签当中的模型已经生成，生成成功了，接下来我们就做分结构分析跟结构设想， 这个设计完成之后可以看一下具体的各种各样的结果。简单介绍一下这个优化设计的功能，就暂时不给大家演示了。另外的话，这个冷弯构件的设计细节其实内容非常多，但是因为我们这个模型当中没有用冷弯洁面，所以也不给大家演示了。 比如说教和结果，可以显示硬力比，也可以显示勾教的内力， 这是构件的一些内力图，当然也可以显示结构的变形图。 最后我还可以生成一个 非常完备的计算书，这个计算书里面内容呃更加详尽一些， 一般这计算数生成之后都会自动来打开的，这里面有各种各样的信息，包括模型的简图，构件的一些信息，当然像前面讲的风和载、雪和载的一些计算，详细的计算过程也在这个计算数里面。模型加载的一些简图， 还有刚才我们显示的结构的内力图，这是模态分析的一些自振周期，当然还有构建教和结果的一些汇总。 本视频到此结束，如果大家对 pk 叉儿比较感兴趣的话，可以随时联系朱兴达啊，欢迎大家试用。

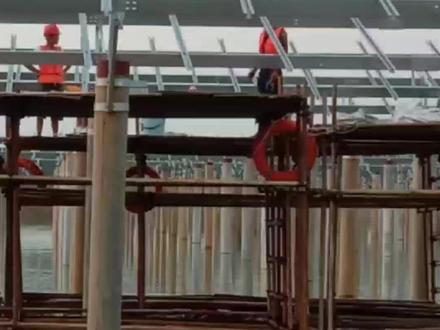

兄弟们，咱们这个视频来分享一下咱们光伏支架安装的一个平面布置图吗？咱们这边的话是二乘以二把，这里支架平面布置图，这个就代表咱们两排乘以啊，每一排的话是二块二十八块，咱们这个组件组成的一个阵列平面布置图吗？ 一共是两排。首先就可以看到咱们，比如说领条的位置，还有咱们的一个尺寸，还有咱们洗脸啊，还有就是比如说有一些支撑键这些，还有咱们主见，比如说咱们这个难受的话，就代表咱们主见的位置， 比如组建的宽度的话是一点三零三米嘛，比如说每块组建他的间距的话二十毫米两公分嘛。我这个的话就是咱们的一个领条，比如说这这个竖竖着的话就是咱们的一个斜梁，在图纸上面都标的有，还有就是咱们虚线斜的这一条就是咱们的斜拉条， 还有咱们这个地方的话就是咱们的一个村干在图上都标的有，有这个地方还有咱们的一个收银符号，就是第三页的第六个图就可以找到，咱们就来看一下，这就是咱们那个详图，第三页的第六个图就是这个详图就长这样， 比如咱们有时候距离比较远的话，咱们就必须要有一个领条拼接点，这边还有一个咱们领条拼接点的一个， 所以想吐。就在第三页的第五个图，就是就是这个图，比如说尺寸这些螺丝一边的话要上四颗螺丝， 上面也是一样的这颗螺丝，比如这个地方的螺丝型号这些都有，比如说外六角螺栓组合布置图的话，最主要就是比如说咱们领条的位置，还有就是各种尺寸，比如比如咱们这根鞋梁到这根鞋梁的距离的话是 三点六，在图纸上面标的有，还有就是咱们这根鞋梁到这个边的距离的话是五幺二，加上这边还有一百。别关注我，怕你会上瘾。

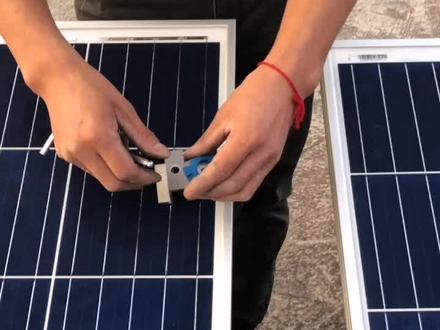

好，现在进行中压块安装配件，素玉螺母一个，中压块一个，两边大耳朵的十乘十五的螺丝一个。现在安装第一步呢，先把素玉螺母放进去，牙齿朝上，这边 竖着放进去，然后再九十度旋转，可以卡住 c 型缸，再放中加快 再放螺丝稍微固定一下，稍微固定好，再把两边 太阳能板放入，调整太阳能板距离锁死。

锁结构柔性光伏支架发电站建设过程演示基础建设一、打桩二、基础混凝土浇筑三、钢结构安装布锁，将主锁布设在支架间，以承担组件布置、安装及固定作用。 初步张拉把步上直下肩弯曲的竹锁初步拉直，以背部板用 华谊安装法安装光伏组件，从一端华谊到足锁的另一端 二次张拉，在铺设板完成后的二次张拉竹锁达到控制参数百分之一的劳度。四角锥工厂预制成品现场安装 抗风锁，通过设置抗风锁增加其抗风性能， 运为清洁机器人无需人工介入，高频次的自动化青草，使组件基本保证无尘状态，能够有效提升该电站的发电量。
