creo7.0装配图如何加文本注释
粉丝1956获赞2755
相关视频
01:57查看AI文稿AI文稿今天我们一起来看一下，用两种方法标注出这样的三滴尺寸注射，首先我们点击进入注射模块，我们先一起来看一下第一种方法，这里是我们个个试图的一个试图方向，这个是垂直油门屏幕的一个试图方向，这个是垂直油门浮浪的试图， 我们把鼠标放在上面，会发现我们中间出现了两个箭头，这个黑色箭头代表我们标注出来的尺寸是垂直于这个方向的，然后这个红色箭头是代表我们标注出来的尺寸数字，它是以这个方向去进行一个排序的，然后这个我们可以去标注一下我们这个底座的一个长文高，我们点击这位尺寸， 然后选择这个线，摁一下我们鼠标中间确定，然后再标注一下这个位置，然后我们标注一下这个宽度，我们在标注这个宽度的时候，发现他标注不出来，我们这里打开这个地面，然后摆正一下我们选择的这个视图，摆正之后我们会发现这个边我们是看不 线的，所以在这个速度方向这里是标注不出来这个边的一个尺寸的，我们可以切换一个速度方向，然后再点击尺寸选择这个边，这样就把我们的一个宽度的一个尺寸就标注出来了。我们这如果想要标注这个圆柱的高度哈，我们先选择这个点，然后再按住我们 ctrl 键，我们选择在下面这个点， 这样子我就把这个圆柱的一个高度标注出来了，这就是我们标注尺寸的机用方法，我们再来看一下第二种方法，第二种方法就是我们点击显示注释，然后在这里选择我们要标尺寸的模型， 选择完做，我们这里就会出现三个尺寸，同时模型这里也会把这三个尺寸标注出来，我们可以在这里去进行一个三选，把你需要的尺寸就给他标注出来，若全都需要好，可以在这里进行一个全选，选择好做，我们直接点击确定，这样子他就会把我们这三个尺寸都标注出来，然后我们点一下这个尺寸，去调整一下他的 位置，标注好之后，如果感觉这个字的大小不太符合想要的一个效果，我们可以点击它，然后点击格式，我们在高度这里去调整我们尺寸的大小，这样我们就把这个模型的三 d 尺寸标注出来了，大家学会了吗？

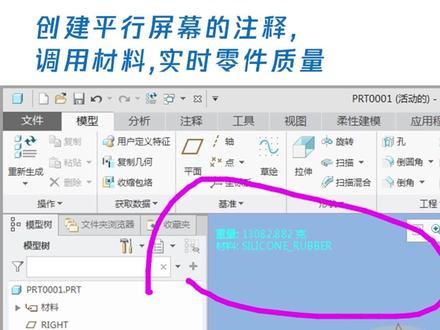

01:36查看AI文稿AI文稿这个问题本质的原理就是通过注释来调用参数，下面我们一起来看看具体的设置方法。因为重量常用的单位是客，所以首先一定要从文件 准备模型属性当中把零件模板中的重量单位修改成课，其次要注意给当前的零件分配好对应的材料，大家如果需要这些常用材料的文件， 可以私信我获取。做好这些准备工作，就可以直接切换到工具选项卡，添加一个重量计算的关系式，这里 cmass 表示重量参数的代号，后面这一串是软件默认的质量参数的吊用格式。不过这里在交宴的时候出现了报错，大家不要慌，我们进入到配置编辑器，直接查找 ma ss， 找到这一项，并且把选项值改成自动更新，继续返回来写这个关系式就不会报错了。接下来的重点就是如何把这些结果显示到模型窗口来。我们切换到注视选项卡，先选定好，在与屏幕平行的方向创建注视， 然后再创建独立柱姐，再到模型窗口上随便的点一个位置输入文本，如果这里输入的时候看的不是很清楚， 你可以先随便输入，然后再选到这个文本编辑器，在弹出的小窗口里输入对应的文本以及地址符号和对应的参数内容，注释就写好了。接下来我们创建了实体之后，再重新生成一下模型，他的参数就会自动的更新了。关注蔡公不迷路，大家一起学技术！

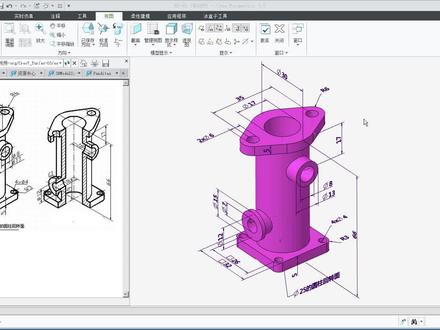

00:57查看AI文稿AI文稿我们来讲解一下口有三维尺寸的标注方法，首先呢我们需要准备一个已经画好的三维图，然后我们切换到注视选项，确保我们的基准平面是在我们需要标注的方向上面，然后我们点尺寸标注，选择呢我们需要标注的线条按中间确认，然后继续，如果我们标注的是圆的话呢，那就需要选择中心， 中心中心水平方向，确定可以挪动尺寸到我们需要的位置，单击标半径， 双击呢是标直径的啊，就是这一个方向的，然后呢我们切换到另外一个方向来标注另外一个方向的尺寸，那么这个时候呢，发现尺寸是反着的，所以呢我们需要在这个平面上面点右键编辑，然后反向一下，把文字呢修改为一百八十度，然后继续的删掉这个 标注，这个时候我们发现他就是正的好，都完成以后呢就是这样的一个效果。

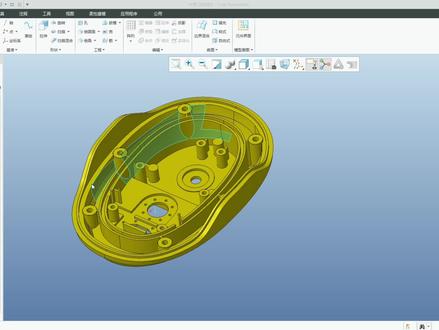

03:01查看AI文稿AI文稿那比如说这个是一个零件，那么我现在用这个零件来出功能图，是吧？搜到我们这个绘图，然后这个用不用读出来了？把它关了啊？选择我们这个地方，找到这个图框，那从这里过来，他就属于我们现在这样的图框，是不是挂好了之后，这里有个普通视图导入进来，这个应该没问题啊？ 这个我随便补，这个地方不管他，因为我们要的是这个，这个叫什么，这个字体，那比如说我想让这个字体，你看这个注视，是吧？ 草窝下面的这个，这个注射这里呢？有一个注解，这个注解现在你想让他默认成反送啊？首先第一个要干嘛嘞？你店你就你得有这样的一个反送这样的字体 一颗，你最好把这个反正自己复制放到哪里来，把它复制放哪里来？放入到你的这个桌面上，不是有图标吗？右键 打开文件所在位置好了之后，文件所在位置完了之后，你就找哪里，找到我们这个就往后退一下，往后退一下，找到这个这个文件夹啊，第一个文件夹，然后选择什么就找到什么呢？ 这文件夹找的时候就找到我们这个 tst 文件夹，找到这个字体文件夹，把它这个复粘贴到这来，因为我现在已经有了，就拿一点这个 反送，是吧？那就把这个反送这个这个地方，你首先第一个，你可以给他一个安装一下这个，这个都没关系，你不安装也没事，把右键重命名，把它复制啊。复制之后，然后这个时候再找喽到我们这个地方文件准备绘图属性， 这里有个详细的，在详细的这里你就找到哪里，找到这个，找到这个，这个地方，从这里找，你要找什么？找 这个在以下文本空中选项线线型这个地方，把它改成这个反送，记住后缀名点 t t f， 后缀名一定不能错啊。后缀名？什么后缀名？是这个后缀名是 点 ttf， 因为我们这个字体的后面是点 tf， 那么改完了之后呢？再从我们这里给他一个添加，然后应用，最后再保存这个保存的位置就是你这个软，就是你电脑配置的那个咖啡表的那个计划的这个位置，哪里就这个位置， 就是说你看，比如说电脑文件准备对你的这个桌面嘛？准备属性到哪里？到这个起始位置，他的起始位置在哪里？你要找到他就这个东西，你看在 f， 在我的这个盘里面， f 盘，然后找到什么？找到我的这个 f 盘 啊？你们好，这里有一个零零一，是不是？零零一这里面就是我的咖啡表，我的咖啡表指的是哪个？这里就是我们这个国，我用，我是用什么？用我这个国标控制的这个国标，这个 dtl 格式文件是他，所以说你就保存到这个位置就可以了，就这个位置保存的路径一定要是什么？一定要是你这个 指定的这个路径，从这个地方走进去就可以了，这就是我们这样的一个一个字体，在我们这边学好了之后，从这里到这个位置路径这么 f 发零零一这个位置是你自己指定的一个位置，好吧？

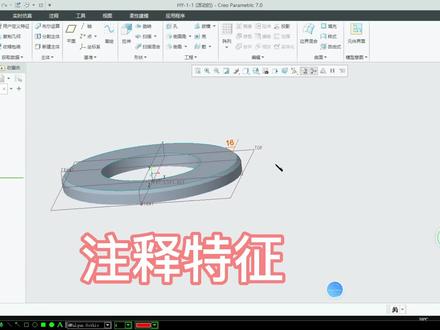

01:07查看AI文稿AI文稿注视特征，例如这个光洁度是三 d 效果标注的，那像这样的标注要怎么办呢？点注视，注视特征选择创建表面粗糙度浏览，双击 machined， 点 standards seem， 打开模型参考，点击需要放置的曲面类型，垂直于图源。 如果想要更改字体大小 属性，根据你的需要改大小。表面粗糙度有大有小，如果想要更改点，可变文本 更改成一点六，在点常规鼠标中见确定，确定，确定， 这样就完成了。
40模具之家

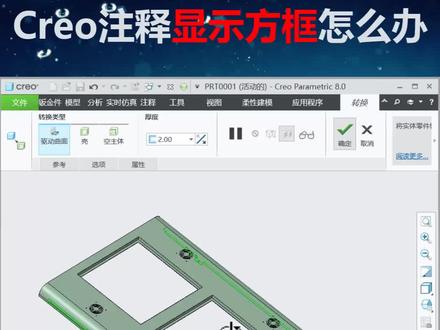

00:43查看AI文稿AI文稿qq 的注视文字显示为方框，怎么设置才能正常显示？我们先去掉电脑系统的粪池文件夹， 把我们想要的一个或者几个汉字字体文件复制，然后把它们粘贴到 core 安装目录里面的 phones 文件夹当中。重启 core 软件后，打开我们的默认模板文件，点文件准备模型属性， 找到底部的细节选项点更改，把细节选项当中的 before annotation 分子的值改为我们刚才复制的字体名称保存模板后续我们按模板新建或者导游的模型注视文字都可以正常显示了。 注意，默认实体模板和钣金模板文件的设置是这两个配置选项。我是刘志聪，关注我主页还有更多精彩内容哦！
240刘智聪Creo钣金
02:20查看AI文稿AI文稿如何在工程图里面制作公司的 logo 呢？首先我们使用相关软件设计一款 logo， 再通过二 d、 三 d 软件的进行格式转换成 igs、 stp 等格式来保存，然后在工程图的格式创建模块里点击菜单注视 符号，点击三角形下拉的自定义符号，打开对方框，点击新建，编写一个符号的名称，打勾确认后进入可瑞尔的草绘模式， 直接点击菜单，插入数据来自文件，选取并导入前面我们设计的 logo 的 igs 转换的文档，弹出导入 igs 对话框，这里一般默认直接点确认就可以了，一般呢又会弹出比例大小确认对话框，点是就可以了。然后点符号， 创建下拉式菜单管理器里的属性这项，弹出对话框，在放置位置这里勾选上自由这项，然后在 logo 适当的几何中心位置点一下鼠标，左键 作为将来 logo， 插入拖放等时区点也可以选上下面的图，原上就是在 logo 图案上直接捕捉一个精确的点作为时区点，然后注意在右边符号实力高度这里的点选上可变的 绘图单位或模型单位都可以表示将来 logo 的符号是可以任意定义比例大小的，其他选项默认就可以了。如果这里想改变 logo 里不同字符颜色的话，可以框选相关字。 右键弹出菜单点线型，再弹出线型对话框里可以做颜色及线型粗细等设置。完成所有设置点确认退出，最后点完成退出草绘界面，重新进入工程图格式模式，继续做五号的创建。 在自定义符号对话框里把高度这项数据调整到适当的大小后，用鼠标左键再绘图格式， 标题栏里点一下，就生成刚才的 logo 符号了，然后再做细节的大小及位置调整后就 ok 了。比如我们任意生成二 d 工程图，就可以看到图框里已经有 logo 了。
214鹏图工业设计
00:25查看AI文稿AI文稿如何在钣金展开图上升成带折弯方向、折弯角度与折弯内二的注视？我们只需要点击文件选项钣金键，把折弯注解符号以及折弯注解元素顺序改成这个样式，再导出保存配置，即可 回到包含展开图的工程图中，显示模型注视，便可得到我们想要的效果。这个方法你学会了吗？
289刘智聪Creo钣金

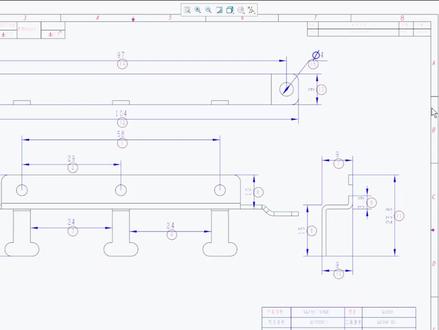

00:44查看AI文稿AI文稿这是对工程图有用的功能，这张工程图是已经创建好的钣金件工程图，可以看到每个视图上的每个尺寸都带有编号，那么这样的效果是怎么是怎么来实现的呢？当然我们可以通过手动添加文本注视的方法也可以实现， 如果尺寸太多的话，那么手动创建效率就会低很多。为了能快速实现所有尺寸快速添加编号，维克钣金插件就有这个功能，切换到 维克钣金模块，点击尺寸自动编号命令，然后就自动的将工程图中所有的尺寸添加编号了。怎么样，是不是非常的方便快捷？如果此视频对你有帮助的话，麻烦您点个赞吧！

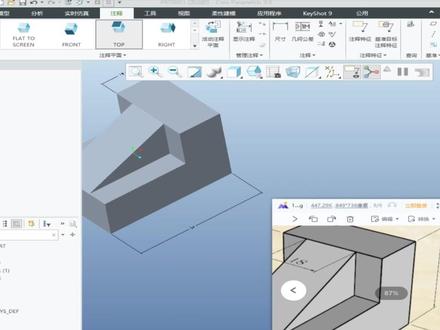

08:06查看AI文稿AI文稿啊，这是这个兄弟在个人服务群里面问的这么一个问题啊，我们去看一下这是什么问题？那么他说这个东西怎么去进行这样的一个商店标注啊？那么在这里呢，我们就先看到这个就这么一个图，那么这个图呢？我画好了，那么这个图呢？比如说我们现在以什么以这个东西，大家在哪里，在我们这边做成这样的一个商店标注， 那么这三的标志大家看也是这样的一个效果，是吧？那么首先第一个从哪来的？从我们这样的一个注视里面，那么注视里面首先给大家看一下，主要是我们这些面，大家明白什么意思？ 这下面什么意思？就是说比如说我现在要标的这个五十四的尺寸，就代表着说我这个东西是哪里？是在我的这个拖把面，你看没有，这个拖把面现在所指的是我们这样底下这个面什么意思呢？就是说 你放出来这个尺寸，后面标注出来尺寸就在哪里，跟我这个 top top 面的这个尺寸干嘛呢？是平行的。那么从这里就比如说我选中这个 top 面的尺寸， 然后在哪里？在我们这边开始选哪里，选择我们这个尺寸，走过来，你看现在在我们这边是不是这样的一个五十四的这样的尺寸，是吧？所以五十四。然后接下来你再看这个地方在哪里，在我们这边去走，这里还有一个一十八的尺寸，比如说先放这个一十八的尺寸， 同样的选哪里？选择这个面啊？选择这个面，然后选择这个尺寸，在他这里标一个这样的一尺八的尺寸，你看这个时候他在我们这一尺八的尺寸就出来了，那么这个时候我们再继续看一下，你看这个时候我要标什么？标我的这个三十六的尺寸，那么在这个地方这个三十六的尺寸在我们这边怎么去标嘞？那么你看这个时候，很明显，你看选择我们这样的一个 follow me， 但是这个时候你选择 follow me， 你再仔细看一下，选择 follow me 的话选择它，然后把我这个尺寸标进去，你看一下现在这个尺寸是多少嘞？你看现在尺寸是这个样子的，它不是我们想要这个样子，那如果说我想要让它跑成这个样子，很多人它是在我们这样的一个文本在我们这个显示这里面去调，其实在 这个人不管你怎么去调，你看这是在他的一个上面，就是他默认的水平位置是哪里呢？就是这个样子啊，水平位，你看水平位置也是这个样子，所以是在这个地方怎么办呢？应该这样来，就是他主要是看的时候看哪里呢？ 这怎么保？保证他这个地方快速去摆正他看哪里？你看这这个地方有个箭头啊，这个箭头呢？第一个是黑色的箭头，这个黑色的箭头你可以把它理解成就是我们沿着这个方向去看啊，沿着这个方向去看我们这样的方面，然后这个方向什么呢？这个红色的这个方向吗？你就把它想成这样的一个 s 轴，好吧？我想在 s 轴 s 轴，并且他在这里是零度，就这样走过来是个零度，然后从对他就走到这个地方，就是说越往越往这边，往这个方向走，他就是这个角度越来越变大，然后往这个方向走，就是角度吗？是越往往这边走，就是就是个负的，是吧？了，往这个方向就是负的，往这个方向就是个正直，明白吧？大概这么 这个意思啊？去理解他，那么这样去理解他好了之后，这个时候我们再沿着我们这样的一个面，你再看这个时候呢？我就新建一个，比如我，你像这个地方去走的话，我感觉他不对，我干嘛？我就从这里新建一个，那么怎么新建呢？我就从我们这个地方开始新建一个这样的平面，这个平面我从这里开始选择一个新建，他多少呢？ 在评论，比如说你给他一二三，好吧？这是我们现在所画的一二三的位置，然后给他一个确定，那么一二三位置好了之后，现在这个一二三，你看他编辑他一下，你看这个一二三，刚才他在我们这边现在所指的是什么？以什么？以我们现在所画的这个 for long 的面在干嘛？为我为这个基准。但是我们现在所要的效果是什么？你看这个尺寸是多是哪里啊？是朝在我们这个方向是在哪里？在我们这个位置三十六度，是不是？那么现在这个方是哪里？是我们现在这个水平方向，干嘛在他这边来？是这样三十六度，说白了我们这条圆什么 将来就是零，要以我这个这个箭头干嘛？应该跑到这边来吧？跑到这边来把它变什么？变成这个位置去走。是不是刚刚我说了往这方向就是负的，所以说他在我们这边应该就是负的九十度 啊，负的九收到好了之后，你这个时候你看他的箭头是不是就下来了？下来之后那么我们三十六他就什么就是这样去摆的，那给了一个确定值，你这个时候你再看一下， ok， 给了一个关闭，那么这个时候我们就选择哪里？选择我们这样的一二三，然后把它这里标注尺寸，你看这个时候重新标注一下，他 把这三十六删掉，你看这个三十六，是不是就现在这个三十六跟我们三十六一样的，然后把这个三十六选中，他这里干嘛呢？再给他做一个 默认这个吗？平行于上方，是不是这样的一个效果？看到没有？这就是一个上方。然后现在你再仔细看一下我们现在这个图啊，这个图现在在哪里？现在在我们这边是这个三十六，那么这个三十六应该是哪里？同样的选择我们这样 上的一个注视页面啊，注视页面你看这个地方也有，在哪里选择 top 面，你看这个时候选择我们 top 面，你再仔细看一下我们的 top 面， top 面是在哪里呢？你看这个时候从我们这个方向走是哪里？这个效果是吧？有这么多是不是？那你看，你先标注出来，你看这个 top 面 啊，你看这个拓面先不对了，拓面，选择拓面，你看选择拓面，拓面是哪里？拓面在我们这个方向里面去走呢？他的这个箭头是什么呢？箭头是这个样子， 朝哪里呢？你看这是他这个地方朝这边就代表这里是零代表的，他这个加了这个尺寸的三十六就是这个样子的， 但是我们在他这里吗？我们要这样跑，所以说这个箭头要干嘛呢？也得往这个方向旋转一个九十度，就从这个地方我们也是一样的，你可以在他这边开始呢，给他，你可以沿着我们这个拖面去改他也行，或者说在我们这里面再给他新建 建一个都可以。我的习惯是可能是直接新建一个啊，新建一个多少嘞？比如说四五六啊？名字呢？这个选择哪里？就选择我们这样的透面是吧？选择透面 做面好了之后，现在我要把它这个量旋转多少转？旋转给他负九十度，是吧？就这样来，你看是不是到这里 a 这个红色的箭头朝这边，然后给他确定，确定好的时候给他一个完成，然后这个时候四五六，然后再给他标注一下，你看这个尺寸 是不是这样来，是不是三十六，就说大家你都通过我们这种方式呢，去去识别他这样的箭头吧，我觉得应该就可以了，好吧，这样去理解他，反正这种这种是我这样去理解这样的一个箭头的这样的一个方式。好吧，那么第二个很多同学这个时候如果说我要在出公章图的时候怎么出呢？ 新建一个这里给他一个绘制绘图来，因为我的软件已经配置过了，所以直接使用模板就可以了，这不是我想要的模板啊， 所谓了。那么在这个地方到这来来了之后呢？现在我从哪里从我们这边开始呢？给他一个 model， model 好了之后呢？这个地方呢？ 确定导入到这里，然后导致完的时候，你看这个时候呢，我就给他一个定好了，因为我之前已经给他定好了这样的一个一个一个一个一个什么一个视角啊？ 那这个地方呢？已经给他定好了这个视角，这个一二三，是不是选择这个一二三，那选择这个一二三好了之后给他一个确定是这样的效果。那么现在我想要让他这个图纸出来很多东西，如果说你直接这样去出来就出不来了怎么办？那我们就先从这个文件这里准备 唯独属性在这个地方有一个细节选项，把它这里干嘛呢？打开，打开的时候我们找到哪里？找到我们这个东西，找到我们这个。 呃，这么一个值啊？找了这么一个值啊，找了这么一个值啊，找了这个值，把这个值改成什么呢？把这个值啊？他所代表的是啊确认的，确认 找到这个值，找到这个值之后把它这个码改成一个 yes， 把这个隐藏掉啊，把这个地方找这个值，把它这里改成一个 yes， 把下面呢这边有个 yes 嘛？改成加那个 yes， 来吧。改成 yes 之后，我们就可以直接给他一个 添加了，然后应用啊，应用好了之后，你这个时候你再回过头来看，你看，比如说我现在我要去在我的注册里面，那比如说我现在我选择这个尺寸啊，然后觉得这个尺寸完了，这不有这个效果吗？移动式多大？你比如说我就选择这个面，他就会自动把我这个一十八的尺寸干嘛给他放出来。那么同样的这个地方也是 一样的，就你可以整个框选一下，然后到这个地方沿着他这里去走啊，选中他呢到这个位置，然后把他到这来都可以。这就是我们在出公众图的时候，让他怎么在这个三维的视图里面把这个图纸出出来，这就是这样的一个效果。那么这个配置呢？ 呃，给大家看一下啊，这个是我之前整理的这么一份这样的一个配置的文件啊，所以在这里如果说你说 需要的一些这样的一个配置的这样一些文件所代表了什么意思啊？这个可以在我们这个评论区啊，留个六六六。好吧，我把这个配置文件的直接发给大家就可以了，这个有很多啊，大家自己后面去看一下好不好？

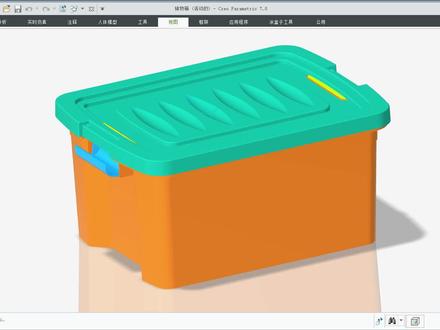

09:19查看AI文稿AI文稿同学们好，我是无微网站长兵，大爱稀饭。今天我们继续来讲解我们这个储物箱的字集和上设计。 前面呢我们通过呃三个不同零件的建模已经完成了我们这个储物箱的三个主要的零件，分别就是我们这个储物箱盖，储物箱体和我们这个扣子， 现在呢我们就要把它组装成我们一个组件，也就是构成我们这个储物箱啊储物箱，然后在这个基础上进行一下我们这个尺寸的一个修改，让他们能够配合起来 啊，为了达到我们这个目的呢，首先我们要新创建这么一个组件，选择我们这个新建，然后装配给他一个名称，比如说我们就叫储物箱。 然后呢确定这是一个空白的这么一个组件零件，现在呢我们就要往里面添加我们这个呃 要装配的一个零件。在前面建模的时候呢，我们开始是创建了我们这个盖子，你可以认为我们这个盖子是作为我们这个呃主体老师主要的零件来进行的， 实际上呢我们正常来说应该把这个箱子作为我们这个主体，但是因为我们本身呢是从我们这个盖子开始的，那假设呢，我们这个组件里面是由盖子去驱动的，那我们就把这个盖子作为我们这个啊主体的一个零件，那么就直接装配我们这个储物箱盖。 对于第一个零件呢，一般我们采用的装配的方式呢，都是我们这种坐标系对齐，也就是默认啊，直接选择我们这个默认呢就可以了，当然 你也可以通过自定义的一个啊平面的方式来进行我们这个装配也没有什么必要。假如说我们现在装配了我们这个储物箱盖， 然后我们再组装我们这个储物箱体啊，像我们这个储物箱体的话，他和我们这个盖子的配合呢，他很显然的， 首先当我们这个盖子盖好之后呢上面的这个筋，也就是我们现在这里面的这些筋，这个面呢，他应该是压到我们这个储物箱的上面的啊，压到我们这个面的，所以呢我们就选择这两个面 他的一个装配的关系呢，可以点开我们这个放置，他现在呢选择的这里面是发像他这个是自动选择的，当然了你也可以选择重合啊，这样呢我们就可以把他让他们进行我们这样的一个重合，但是呢重合这个方向呢，根据你选择的这个情况的不同，他有可能是反向的， 你可以进行我们这样的一个防线，当然了他现在他是正确的啊，这个是第一个约束装配的过程呢，实际上就跟我们实际里面放置我们这个零件的这个一样的，你什么样才能固定一个零件呢？这个装配的约束也就是一亿对应的。 现在呢我们通过我们这个面贴合，也就是我们这重合呢已经限定了我们这个箱子呢，他只能在这个平面内运动啊，当然你不能再往上运动了，这个箭头已经灰色了， 但是呢他是可以在这两个方向平面运动的，所以呢你还得给他设置限定我们这两个方向的一个呃位置，那所以我们就选择我们这个 新建的这一个约束，当然就是这个基准平面对齐重合，我们这个盖子，他的一个基准平面啊，这个那就可以限定他左右方向的一个移动，你可以看到这个也已经会 推了，那现在呢你只能前后移动。对于我们这个中心对称的这么一个零件，当然呢还有一个基准面对齐啊，然后这个和我们这个盖子中间的这个面基准面对齐， 现在呢因为你前面两个约束了这个在这个位置呢，他默认呢他就是我们这个距离，当然了你现在呢你可以随时把它切换成重合啊，这样呢就可以完成我们这个储物箱啊体他的一个装配，那完成这个零件的一个装配， 当然了因为我们本身画图的一个尺寸的关系，有一些尺寸呢，他是不对的，所以你也可以看到这里面呢，甚至伸到了我们这个里面去，所以呢那这就是等一下我们要进行修改的这个原因， 那然后我们就完成这个零件的一个装配，然后呢我们再完成的就是我们这个扣子，这个扣子呢他首先他转轴呢是在我们这个箱体 箱体的这个孔的这个中间，然后他压住了，是不是我们这个上面啊？那我们就来看一下他的一个装配，那选择我们这个扣子零件， 对于这个扣子来说呢，他的转轴呢是穿过我们这个箱体的下面的这个中心，然后呢呃压到我们上面的这个盖子上面，所以呢他的装配呢主要是装配在我们这个箱体上面， 然后呢他本身呢为了在我们这个呃调整的过程呢，我们可能要模拟一下我们这个转轴他的一个转动的状况，你看呢一个打开的一个状况，还有就是转动的过程他的干涩的情况，所以这个时候呢，我们希望我们这个扣子呢能够进行我们这个拖动，这样呢是最方便的， 所以呢这个时候我们要选择一个啊机构连接负，那就是消，那消的连接方式呢，也就是相当于我们这个转轴的那这样的一个连接负， 当然你也可以用固定的一个装配的方式，那这个呢我们先让大家多学习一下，我们有的时候需要这种活动键的时候他的一个定义， 那当然了这个销呢他是首先要定义的，就是我们这个放置呢，首先就是轴对齐，所以呢你要选择他的一个中心轴，然后就是我们这个箱体里面的这个孔的一个中心轴，给他选择我们这个对齐， 当然现在呢轴对其他呢就可以在我们这个轴上平移，所以还需要一个平面来约束他的一个位置，这里面呢就是我们这个平移选择中间的这个对称平面和我们这个相体他的一个对称平面重合，这样呢 就可以完成他的一个消的连接负，但是呢你可以看到他现在的这个盖子呢，如果是正确的，当然就没有问题，如果你觉得他是反的话，你可以反向啊，他现在呢他是对的，那当然我们就可以不用管他了 啊，这对我们这个扣子来说呢啊，当然了现在是在我们整个周围的是三百六十度可以自由旋转的，比如说你现在完成他的一个定义，将来呢可以在这外面呢直接拖动我们这个啊扣子啊，但是呢他可以无障碍的进行我们这三百六十度的一个旋转。 那在实际情况下呢，我们想限定他的一个转动的范围，那比如说他在超过，比如说超过我们这个角度呢，他就再转了，他已经不合理了， 因为这里面有东西挡住了，而且呢到上面扣扣住这个地方，大概这个角度已经扣住了，再也转不过去了。所以呢在我们定义的时候呢，我们可以给他限定一下他是转动的范围，那我们再回去重新定义一下我们这个扣子， 然后在这个放置这里面呢，我们可以激活我们这个旋转轴，这是一个可选的旋转轴呢，它是什么意思呢？ 很简单，也就是说他用，因为等这个旋转轴呢，他是我们这个中心轴的一个旋转的，所以呢你需要给他一个平面来确定他的一个角度啊， 你要给他，你要确定范围呢，当然你要给他设置角度的一个范围，所以呢我们要选择这一个穿过中心轴的这么一个平面，和我们另外的这个装配的这个，比如说我们这个箱体，他这个平面他的一个角度的关系啊，比如说我们就选择随便选择这么其中的一个平面了啊，比如说这个平面， 然后呢这个时候会出来我们这个角度，但是呢为了我们这个方便呢，我们一般呢可以调整到，比如说我调整到这个差不多竖直的位置，或者说再出来一点点，我觉得他最最下面呢只能转到这样的一个角度，稍微转出来一点， 这个时候呢我就可以把它设为我们这个零位置啊，给他设置零位置啊，这样这个就是然后打开我们这个最小的一个限制， 给他设定最大，巧呢是零度，然后呢再转转转，转过去一定的角度，那比如说我认定他到最大的时候呢，只能转到这里，那我们同样他一百九十三度，那我们最大呢，我给他一百九十度啊， 这个那我们就可以把我们这个扣子呢他的一个转动的范围呢，限定到我们这个零到一百九的这个范围，那你现在在进行我们这个拖动呢，比如说我们这个拖到，哎，那你就不能再拖了，他只能在这个范围里面进行我们这个活动，这就让我们这个真实的一个 模拟的状况呢，得以到实现啊，得以实现这个呢就是我们这个扣子他的一个装配，另外一边的扣子呢，当然也是一样的一个装配的方式。当然了另另外的一边假如说我想给他装配一个固定的话，当然也和我们刚才的一样啊，中心轴 对齐，然后通过基准平面对齐中心，然后限定他这个方向，然后转动的这个方向呢，你可能就需要给他另外一个平面来确定这个角度，或者说是参考和约束。像我们这种状况，他是活动键的话，我们觉得就用这种啊机构连接付的方式来给他定位或者说约束就够了， 这样呢我们就可以把我们这个几个呃零件装配到一起。当然了现在很显然他的这些尺寸呢，配合的位置呢？都是不对的，那我们要在这个组件的这个基础上对这些零件进行我们这个修改。 那我们在这个视频呢，就先讲到这里，下一个视频呢，我们就来讲解一下啊，我们如何在组件里面修改某某个零件，让他和我们其他零件的一个啊，达到一个正确的一个配合啊？这个就是我们今天要讲解的一个内容。
129冰大IceFai

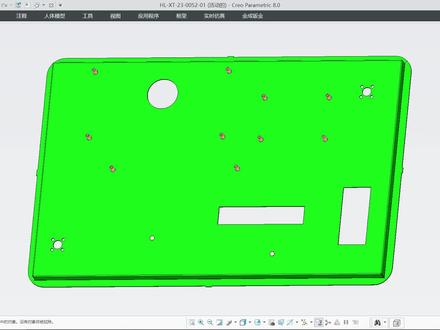

02:11查看AI文稿AI文稿下面的视频为大家讲解，一个钣金件上面压了很多螺钉，螺母，还有凸出来的方向呢，有朝上也有朝下的， 那这里呢，我们利用可六软件来进行出图，有的工厂呢，他中间就是要放一个展开，然后右边呢要放折弯示意图，折弯示意图呢，要带钉子的一个凸台方向朝上还是朝下？这里我们直接点选这个钣金展开示意图就输出来了，那中间放置的呢，就是这个展开图， 右边呢和上面的放置的就是折弯加工示意图，并且这个凸台的方向呢，已经显示出来了，钉子朝上还是朝下，那我们只要将这个展开图 统计它的这些孔径， a， b， c、 d 这些前空的一些注解来标识它，输入我们的快捷命令 b、 j。 然后中间的这个展开图呢，就会显示有 abcd 的一些注解，并标识在下方。这些备注呢，是朝上还是朝下还是通孔，由客户来自己去定义。折弯图呢，只需要输入我们的命令 fc 或者点选图标， 将这里多余的这些线过滤掉即可，这些线呢踢出去删除好。这个折弯示意图呢，朝上还是朝下呢？就一目了然了。这些钉子，羊毛螺母柱把它过滤掉 好就完成了，包括正中心的一条折弯线，那这里呢显示的是双虚线，如果显示正中心的折弯线，输入 f、 v， 就是正中心的一条正中心的折弯线，输出 c、 a、 d， 确定。这个时候您看现在呢中间就是一个展开图，正中心的一条折弯线，并标示了 a、 b， c、 d 的颈部键标识。折弯图呢，凸台是朝上还是朝下呢？现在呢就一目了然了。 这个呢就是 clue 软件的新功能， 中间放展开，右边放直弯加工示意图。
58深圳高薪钣金培训
01:04查看AI文稿AI文稿现在我们一起来看一下工程图模块里边怎么去自定义添加符号。首先我点击上方的注视，找到符号，找到一个自定义符号， 接下来我点击一个新建，然后对这个符号名命名一下 s， s， 然后打勾确定进来一个新的界面，在这里我先去做一个草绘，然后再完成， 好完成，我在图中空白处做出我们做的一个符号出来，我再接着确定，那我们回到 符号里边，找到一个符号库，在这里选择一个且入，然后找到选出实力，然后把我们画好的符号添加进来，然后直接鼠标的滚轮确定 退出来就可以了，再完成。然后呢再回到符号，自定义符号，现在再来预览一下，你就能看得到你做我们新建好的这个符号 ss， 再添加在这个里。

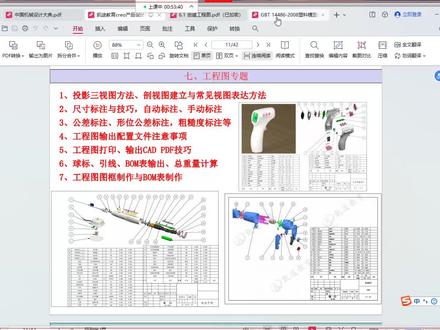

14:28查看AI文稿AI文稿然后接下来我们还有一段时间，我们来试听一下装配图的吧，装配图其实难度更大啊，刚才试听的是零件图的，零件图就就试听这么多，然后包括还有打印，其实打印现在来不及给你展示了，就不给你展示了， 一会再说吧。一会我们先把这个装配图的试听试听，这里面呢就内容更多了，就是我们要投影这个叫这种打球标，然后呢还要出这个报案表，这叫报案表，报案表呢其实是材料清单，材料清单 包括它的总重量的计算啊，还有各种材料，还有这个序号等等呢。那要做一个重复区，就是我们要首先要做一个好的表格，这个我简单给你投影一下吧。 好，你可以看到当你做到一个好的，就一个好的这个图框的时候，这个其实重重量自动的就会算出来的。这个我们都提前做好了，这里面要讲将近两个小时，三三个小时啊， 就你要达到，你看我一下自动全出来了啊，你要完成这种效果，你要做三个小时的工作量啊，这个我上课的时候都有一点点给你讲解啊，你自己决定是否需要学习啊，你就看一下感不感兴趣啊。 好，首先呢要正确的投影，然后呢要去做一个爆炸图，你看爆炸图你又得学，对不对？这个我们基础的第五章里面的呀，做一个好的爆炸图，然后这个 比例要缩小一点，比例我们给他一个二比三的吧，非常规比例不对，一比二吧。 那你首先做一个好的爆炸图，对吧？把它都炸开，然后呢你去打球标， 球标的话呢，在这里面直接就全部就可以创建，当然你也可以按视图啊，也可以按视图，比如说我们直接创建全部的球标，当然这个创建出来的球标呢是特别乱的啊，首先它的序号呢？没有对上，然后呢它的这个位置也不太好，对吧？我们要调整它， 那么球标的原则是什么呀？不能交叉，你像这种交叉它就是错的，直接判你错误，不能交叉，对吧？然后呢要序号要按顺序来，顺序呢是后面可以去调整， 但是你首先第一步你求标不能交叉，然后把它移到移动到合适的位置， 等等的啊，对吧？打完然后下一步就是调调这个参数，这个我就不去给你调了吧，这个你用这个重复区， 这叫重复，去里面的这个叫做，呃，固定锁引，固定锁引去调就可以了，你想调哪个，那你就改哪个， 也很快啊。 好，我给你挑一排吧，你看底下的我就挑过来了，一二三四五六，看见没有？这就做过了，那么这边也是一样，七八九十，哎，等等的往上走就可以了。 好，这是我们做了这个表，然后这个表呢其实可以输出出去，你把它呢？嗯，框选之后呢用这个，呃，这个地方有一个呢叫做保存表，就是把它表头框上框选上框选上，这个地方有一个保保存，另存为 csv。 csv 呢，其实就是 excel 的一种格式啊，谁都可以打开， 就包括你车间的这些人，你看我上课的时候，其实我保存过很多的基础课，你看我这个课件里面第六张，这都保存过，看看四月十四号保存过，是十七号，十一 月十七号，这我们上个月刚刚讲的，这存出来就是 excel 的，对吧？就是哪个都可以看到的，是个电脑都能打开 excel， 对吧？但是不是说是个电脑就有这个 career 的软件啊。呃，这个是可以输出出去的，对吧？然后还可以分栏，就是你可以比如说 有一百个零件或者五十个零件，他这个不会拐弯，他会一直往上走，超出我们的表，那怎么办呢？当然我们当前这个没有超出来。那你要把它分南分一部分到左边去，这叫边印，对吧？边印 要添加 door， 对吧？还有加标题页角， ok？ 呃，超出来了，你可以把它分一部分到左边来，对吧？右边呢？你看我们这就分过来了，看到没有？ 还是以工作图为主啊，对吧？我们完成这种设计啊，像比如说一套空气炸锅，哎，这个你要问我这个需要多长时间呢？那这个需要多长时间呢？一套空气炸锅， 哎。这个视频完整的讲解不带出错的啊。完整的讲解是连讲解带画图。这个总共是十五个小时左右啊，连讲解带画图，十五个小时。然后比如说这个充电枪呢？十个小时，连讲解带画图。十十，可能十二个小时吧，可能少一点， 然后智能机器人，智能机器人啊，这个是二十个小时，对吧？二十个小时，但我们有汽车的案例啊，汽车的，你像这个，但不是你说的迈凯伦，是这两款汽车啊，汽车曲面造型这两款啊，这两 款应该是大概是十个小时左右吧。十个小时，这两款都有视频的，就教程报名就可以学的。十个小时左右就是连讲解带画图不带出错的，出错肯定就时间就长，你要画你可能需要花两倍的时间，可能需要二十个小时，因为你肯定会出错， 你的调整啊，这是我们的关于装配工程图，装配工程图这里面的内容也很多很多啊，我们今天就不一一给你试听了，那么最重要的就是你要把这个图框要做出来啊，这个我们也都有讲解啊，就是怎么去做包，这个比例啊，还有这个重复区域啊等等的，这就给你演示一下。 好，这样今天呢，主要把这个零件工程图，还有我们的这个装配工程图给大家简单的展示了一下，如果大家感兴趣啊，可以报名系统来学习，直播授课， 现在报名，今天是周二，明天周三，明天就有 vip 的课程，明天我们讲什么呢？可便捷面扫描的方程，控制高级曲面的部分录播视频，下载教材课件，你错过直播你就看录播， 明天我来不了没，没关系啊，全套录播视频都有的，教材课件都有下载的，做修改，包括我们这资料，这是这是我们的课件，这就是我们的课件，包括这资料也都有提供的这设计大典了等等都有提供。 问题解答，就位推荐工作交流。那我们有学习问题，工作问题都可以交流啊，都可以解答的，然后就位推荐网络付款加 vip 的群，传授学习方法，下载全套课件资料， 从零基础讲起，在座的只要你感兴趣，有没有基础都可以学啊，就是基础建模，草图绘字，三维机械零件基础曲线曲面站列精讲字顶向下结构设计工程图出图，今天我们试听的就是这一块的啊， 呃，投影三十多的方法，呃尺寸标注啊，今天没有展示自动标注，其实自动标注呢，也很简单啊，就是用显示模型注视，那就是自动标注 公差，行为公差，粗糙度公真图打印呢？求标。今天我也没给你演示打印，算了，这个就时间不够，我就不给你演示了。最终打印出来的效果呢，跟我们的这个刚才这个课件上的那个差不多。 公认图，报案表引线对吧？刚才就是给你展示了这个球标引线，报案表输出总重量计算，它的自动 算出来了，这是基础部分的，学完之后可以完成基础设计师的工作，然后呢就开始研究高级曲面。基础学完之后呢，学曲面，有相交曲线、空间曲线、投影曲线、符合曲线、方程曲线、造型曲线，然后有三个桌面的工具，线条 做完了之后，研究完了之后，你就三个工具编辑，我可边扫描，明天晚上我们讲这节课可边界面扫描的方程控制，昨天晚上我们讲了轨迹控制，然后周五晚上讲图形控制，造型曲面等等的骨架折弯换新折弯、展平面组扭曲功能 消失面，专题拆面补面、三通四通、水龙头，剃须刀等等等。 课后补充一百六十粒的曲面强化训练，上百力的一两百力的去练习，而且我们的 呃课程的持续补充案例，持续增加高级阵列二十例，这里面和含各种关系式的阵列，关系式的阵列也都包括进去了。 然后就是结构工艺的东西啊，结构工艺东西太多太多了，这我都整理出来了，工艺专题，工艺专题有什么？结构改图，硅胶按键，二次注塑，嗯，塑胶卡扣专题，各种卡扣怎么做呢？ 对吧？这卡扣的基本尺寸多远分布一个卡扣的分布，死扣，活扣， 冬菇扣，就是软胶扣，手感扣，还有子母扣，子母扣一般汽车上面用的比较多。 然后是注塑工艺缺陷，各种注塑工艺缺陷， 这个一上来我会给你讲胶口，大水口，细水口，牛角进胶等等的，然后讲十七种的著作缺陷，披风飞边，圆口，反口、缺胶短涉假水线等等的 顶白，然后是这个印，立痕后薄印， 那这些我们这资料，我去做这个资料的时候，这些都是从车件里面这个机床上现拿下来的，拍这照片的时候呢，这些都是烫手的，一手的资料。各种按键的设计都是好东西，简单给你展示一下吧。 键 p 加二按键怎么设计的？还有纯硅胶的按键，硅胶按键有两种，一种是 p c b 的，导电石墨的，还有一种是锅载片的，他们的设计的要点，尺寸等等的， 这是连体式的按键，二次成型的，悬臂式的，策略式的，平列式的，交叉式的等等的，还有 ever 工艺的按键， 膜类注塑金属嵌件，这个内容太多了，给你展示一遍都得一两小时。 龙母就是塑料里面进注塑金属零件，直纹，网纹的，比如你的 usb 里面有铜片对吧， 怎么放进去的等等的。太多的都是好东西啊，都是好东西。魔力分析，还有转轴结构，各种转轴结构，这都总结出来了，各种带转轴的东西啊，就这个翻转机构， 扫地机的，吹风机的，还有比如说你的老式的手机，这叫凸轮转轴，它能定在某个位置，然后你的笔记本电脑，它能够定在任意的位置，这叫什么？这叫阻尼转轴，这是标准键， 这一学下来，能学很多东西的，这没法给你全部展示啊，内容太多了，这是结构工艺，你看课表上面就是我们这个上面其实课程里面就一页一页的介绍，但实际上你看你有多少东西啊。然后就是完整的 结构案例，空气炸锅视频课件，这是完整的从外观到内部结构的，这都是有这个课程的，我给你打开这个模型给你展示一下吧，今天来试听，有感兴趣的早报早学，明天晚上就有课程。这抽屉都是可以打开的， 都有内部结构的，这也都是有课件的啊，这总共是十个章节的课件，第一章节呢，就是行业知识啊， 空气炸锅的基本原理是什么？外观内部结构控制系统，看，这是 加热管召集电机对吧？外部的，比如说为什么用 p a 六六加百分之三十的拨签呢？都是好东西啊，空气炸锅，汽车充电枪、扫地机器人、筋膜枪、电动牙刷、无线充电设计，板框图，限高图， 眼部按摩仪、产品图，模具图，智能语音机器人显示屏的设计，音箱的设计，游戏手柄软胶包，硬胶硅胶按键、 tws 耳机、智能手环，这个是防水的设计， 电子烟有两款，大烟小烟、红外线温度计、按规讲解、齿轮齿条游戏鼠标、无人机吹风机、 led 小夜灯、移动电源运动仿真动画制作、齿轮涡轮握杆 机械机构专题。柔性建模就是破面修补、模型渲染，然后模具分模分型线、分型面，滑块展位靠谱叉穿分型线、分型面。这是现在报名综合班呢，我们还送一套模具分模的课程。好，今天咱们就下课了。
14:58
02:01查看AI文稿AI文稿在装配图上配合的注法有哪几种形式？在装配图上配合的注法有以下几种形式， 一、采用配合代号标注在公秤尺寸的右边，用分数的形式注出分子位置注孔的公插带代号。分母位置注轴的公插带代号如图所示。 配合代号可住在尺寸线上方。图 a 必要时也允许住在尺寸线中间。图 b 或采用平列书写方式。图 c 这种标注形式很简单，且便于判别其配合性质和公差要求，但不能直接求得其极限过盈或极限间隙。 二、采用极限偏差标注在图样上分别注出相互配合零件各自的极限偏差，如图所示。标注时，可将孔的公秤尺寸和 极限偏插注写在尺寸线的上方。轴的公秤尺寸和极限偏插注写在尺寸线的下方。图 a 也可将公秤尺寸注在尺寸线中间，然后将孔的极限偏插注写在尺寸线上方，轴的极限偏插注写在尺寸线下方。图 b 若需要明确指出装配件的代号时，可按图 c 所示形式标注，用孔与轴的极限偏差标注配合可直接有孔，轴的极限偏差求得极限间隙或极限过盈，但不能直观的判别其配合性质与公差等级。 三、标注与标准键如滚动轴承配合的零件，轴或孔得配合要求时，可以仅标注该零件的公叉代代号。如图所示，图中滚动轴承为一标准键，其内孔及外缘的齿 尺寸公叉均已由专业标准确定，所以与其外圆相配的箱体做孔以及与其内孔相配的轴之间的配合，仅标注出与其相配合的孔 fi 六二 g 七和轴 fi 三十 k 六的公叉带即可。 应当指出，当某零件与非标准外购件配合时，应按上图所示形式标注。
21光线科技
