solidworks铝型材教程
粉丝7.8万获赞27.9万
相关视频

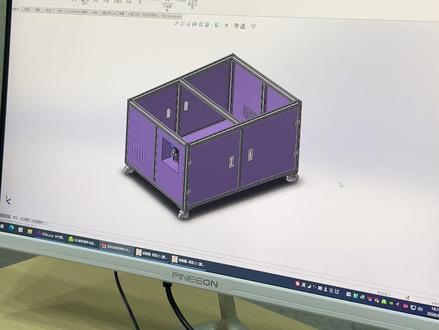

04:59查看AI文稿AI文稿最近有人问，在 solo box 软件当中如何绘制成啊，我们这样的一个型材机架啊，其实操作方法呢，很简单啊，一个视频教会大家，在上课前，老师也准备了关于 solo box 的 一些型材库的啊，这个种类 像铝型材，工字钢，六角钢，包括方钢等等的型材，这里面都是有的好吧，需要同学扣三个六，直接打包带走。首先第一步啊，先来新建我们的一个零件，点击双击选确定， 确定好之后选择基本面，点击进行一个正始于选择草图这边，对啊，记住机架的话不能用平面草图做，那该用我们的三 d 草图 点击啊，这个中心矩形，从中间这个点向两边进行一个拉开好，拉开之后我们稍微约束一下他的一个位置啊，标注他的尺寸，这边长度为一千四百的一个尺寸，短边标记为我们的八百。好，标记完之后，尺寸定义好， 定好之后继续画直线，把下方的一些支撑的一个立柱分别去完成，双击进行一个连接 好，这边继续好，包括四根分别去，这个做好，包括右侧这边也是一样啊，好，那么做完之后啊，直接框选下方的位置，点击做一个相等约束，并且标记好高度大小为六百七十的一个尺寸。 标记完之后呢，然后我们下方啊做一个封边啊，我们做一个边角矩形，从左这个左侧这个点与右下角这个点呢进行连接，如果说连接不上的话啊，现在按住键盘的 tab 键进行一个切换，那么就可以重新进行一个连接了啊，好， 我把中间的一些这个支撑位置也给他去，这个做好，我们按住这个边角矩形，从这个点呢往下方进行连接，还这样的啊，按 tab 键进行切换，会使平面选下方中点连接，再画直线，从这个点往下方进行连接，包括右侧这边点击下方进行连接，选中 好，选择完之后啊点击这个退出草图，选择上方进行连接。选中第一步啊，选的是我们的国标型材库， 也就是我刚才跟大家分享的这个形态空间啊，大家所有的慕斯软件里面自带的呢，也有，但是呢种类比较少，仅用于一些方通啊，或者说一些小的一些型材的，这个种类我们选择为国标型材库， 然后第二步呢，下方我们选择为这个铝型材进行一个使用，然后选择大小，大小的话里面有很多啊，像这边都有。好，我们这边选择一个四五乘四五的，然后是分组啊，第一组的话，我们点击建立新组。 第一组我的建议呢是先选择四根啊，这样的一根形彩，进行一个连接好这边角位置，然后把同方向以及相互平行的边线分别进行选中，进行连接好，这是第一组好，第二组也是要分别选好，这是我们衡量的位置，也是依次进行选中 好，这边进行一个连接，然后是我们的一个第三组，点击我们的下方边线啊，第一根啊，一共是六根啊，分别选上好，然后这边是第三个，那么这里啊根据电脑性能的话，他显示效果会啊，这个速度啊会有所改变，电脑好的话显示会更加快一些的一个方式 好，这边分别去点击好之后，现在鼠标就会出现右键啊，进行一个标识，点击右键进行一个确定啊，完成 好，完成好之后看下我们的一个细节部分啊，我们看到啊，在三根型材的啊，这个连接位置的话呢，中间的型材高度会进行一个啊，这个下方， 所以呢，我们的一个路径啊，这个放的是正中心的这个位置，所以呢会有这个变化，我们就进行一个调整，当然呢，你后续也可以挑稍微调整这个框架的一个尺寸，来达到合适的一个要求，选择上方，点击裁剪人生，把这边的稍微修改一下啊，点下方平面第一个，第二个 四根显卡分别选中，然后再点击平面，选择上方这第一根好，然后是下方的这一根第二个位置，点击选中好，右键选择确定好，现在呢我整个机架的话就完成了我们的一个会制， 当然啊，很多同学领了之后呢，领了之后啊，不知道怎么去进行使用，或者无法进行一个操作啊，那么是你们文件插入时呢，有这个问题， 所以我给大家顺带讲一下关于这个型材库的一个添加，我们希望这边的固定的进行一个取消，点击设置旁边的倒三角，点击这个设置选项啊，点击左侧这边选择文件位置，点下方选择我们的一个焊接轮廓库啊，焊接轮廓啊，点击下方好，这边我们这边是进行选择， 然后点击的这个添加，找到你自己的下载这个型材库的一个文件位置，我们这边找到啊， 好，那么啊，首先给大家发送的是我们的里面的这个国标型材库，那我们在外侧这一栏呢，首先要建立一个型 材库的这个文件，那么在添加的时候啊，不要添加里面的国标型材库，而是要添加外侧的这个文件型材库，然后选择文件夹，点击进行一个确定。啊，那这样的话就可以在后续在型材里面就可以进行使用 了。好，那么啊，本节课的我们呢就下节课啊，再见。
867清晨教育—青沐SW

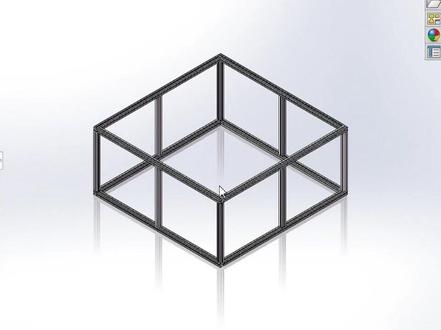

02:58查看AI文稿AI文稿有粉丝问，像工厂当中很多机器设备的这种铝型材框架怎么建模？这个很简单，来给大家演示一下。 单机新建，选择模板，确定单机插入菜单，选择参考几何体，再单机下面的网格系统， 单机中心矩形，从坐标点画一个矩形出来，在矩形的内部点一下，给他添加相等约束， 单机智能尺寸，标注矩形的宽度为一千八，好确定在这个层数，这里输入二层高，输入八百，好打勾。 再从左边的设计树当中把网格系统当中的三 d 草图单机右键选择显示显示出来这些四个边角的竖线， 再单机草图工具，找到下面这里的这个三 d 草图，点一下，再单机直线，从这个线的终点往下画一条竖线， 再从这个边的中点往下画一条竖线，还有这边的中点也是一样，拉下来这个边的中点，再给他拉下来，画好这些结构线， 好确定。做好这些线之后，再单机焊件，选择这里的结构构建系统自带的标准，这里他是没有这个国标型材库的，这个型材库是我们自己单独安装的，需要这个型材库的同学可以在评论区领取。 下面这里再选择旅行材大小，这里选择五十乘五十的大小，在这个组这里点一下，再选择上面的这四条边线作为他的第一个组， 选好之后一定要在下面这个应用边角处理，这里选择终端对接二选择这个方式，然后再单机新组， 再选择下面的这四条边线作为他的第二个组。同样选完之后一定要确定下面的这个应用边角处理是终端对接二，好，再单机新组， 再去选择这些竖起来的线，这些线的选择顺序就没有要求了，只要选中这些线就可以了。 那把这些线一个一个的去给他选好，选好之后直接单机打勾确定， 再从左边的设计树当中把刚刚的这些草图线全部给他单机右键隐藏掉，只保留我们需要的这些结构就行了。 好，这样子我们就把这一个旅行材的框架做好了。关注我主页，学习更多 solo 知识。

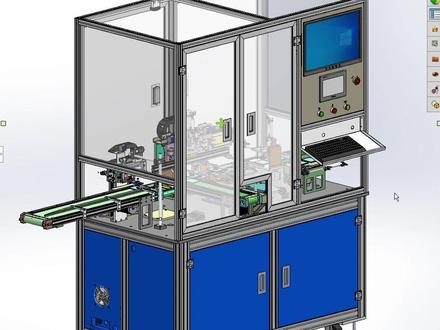

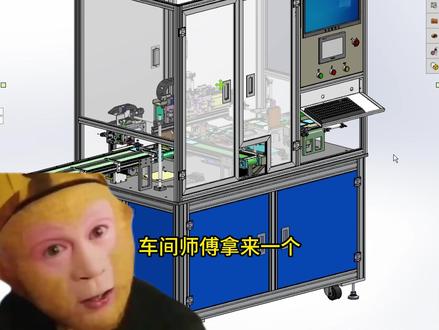

03:48查看AI文稿AI文稿车间师傅拿来一个这样的型材机架模型，叫你下午用 sw 绘制出来，结果你盯着看了半天，不知道从哪下手，拿着三千块的巨额薪税，结果连一套简单铝型材机架都不会，你是想要全车间的人陪你一起熬夜加班吗？回答我，别急， 猴哥给你准备了几百 g 的 建模视频和资料，学完就可以轻松拿捏。留七七七，猴哥挨个发人。第一步啊，先来新建我们的一个零件，点击双击请确定， 确定好之后选择界面，点击进行一个正式语，选择草图这边。对啊，进入机下的话不用平面草图做，你该莫说给我们这三 d 草图， 点击啊，这个中心矩形，从中间那个点向两边进行一个拉开好，拉开之后我们稍微约束下他的一个位置啊，标尺寸，这边长度为一千四百的一个尺寸，短边标记为我们的八百。好，标记完之后尺寸定好， 定好之后继续画直线，把下方的一些支撑的一个立柱分别去完成双击进行一个连接 好，这边继续好，包括四根分别去，这个做好，包括右侧这边也是一样啊，好，那做完之后啊，直接框选下方的位置，点击做一个相等约束，并且标记好高度大小为六百七十的一个尺寸。 标记完之后呢，然后我们下方啊做一个封边啊，对一个边角矩形，从左这个左侧这个点与右下这个点进行连接，如果说连接不上的话啊，请呢按住键盘的 tab 键进行一个连接了啊好， 然后把中间的一些这个支撑位置也给它去。这个做好，我们按住这个边角矩形，从这个点呢往下方进行连接，还在哪？按 tab 键进行切换，会至平面选下方中点连接，再画直线，从这个点往下方进行连接，包括右侧这边，点击下方进行连接，选中 好，选择完之后啊，点击这个退出草图，选择上方的监听键，点击下方。 第一步老写的是我们的国标行财库，如果没有行财库的同学可以留七七七找老师领取。好的，我们继续绘图。然后第二步呢，下方我们选择为这个旅行财进行一个使用，然后选择大小，大小画里面有很多啊，像这边都有，我们这写了一个四五乘四五的， 然后是分组啊，第一组的话，我们点击建立新组。第一组我的建议呢是先选择四根啊，这样的一根形彩进行一个连接啊，这边角位置，然后把同方向以及相互平行的边线分别进行选中，进行连接啊，这是第一组 好，第二组也是啊，分别选好，这是我们衡量的位置，也是依次进行选中啊，这边进行一个连接， 然后是我们的一个第三组，点击我们的下方边线啊，第一根啊，一共是六根啊，分别显上好，然后这边是第三根，那么这里啊，根据电脑新来的话呢，它显示效果会啊，这个速度啊，会有所改变，这个好的话，显示会更加快些的一个方式 好，这边分别去点击好之后，现在鼠标就会出现右键啊，进行一个标识，点击右键进行一个确定啊，完成 好，完成好之后看一下我们一个细节，不方喷的啊，在三根型材的啊，这个连接位置的话，在中间的型材高度会进行一个啊，这个下放 适应呢，我们的一个路径啊，这个方案是正中心的这个位置，所以呢会有这个变化，我们再进行一个调整，但呢你后续啊，也可以挑稍微调整这个框架的一个尺寸来拿到合适的一个要求，选择上方，点击裁剪一松，把这个呢稍微修改一下啊，点下方平面第一个， 第二个啊，四根形材分别选中，然后再点击平面，选择上方这第一根好，然后是下方的这根第二个位置，点击选中好，右键选择确定好，现在 l 整个基建的话，就完成了我们的一个会置。
2679solidworks学习课堂
01:51查看AI文稿AI文稿装一个推拉门很多人不会在这里留神，再来讲一下，先选我们要装的这个门的这个几个面，是吧？这是第一个面，这里是第二个面啊，然后我们来给它转过来第三四个面选上 最后一步啊，第五个我们要选一个定位面，我们是要左右开啊，左右开我们就在选这个外面的一个定位面，选好以后选择我们这里一个门窗封板，推拉门，推拉门 车门，我们是选五毫米的亚克力还是选做版，我们这里选亚克力版好吧，然后门框可以选择幺五三零，呃，银色跟黑色，好吧，然后我们这个地方就不选一个拉手，可以选择，呃，一百八的，好吧，然后我们点确认 他就自己在深层这个亚克力的车拉门了，我们等会看看深层的这个效果。 兄弟们来这个只用了几十秒的时间啊，这个推拉门已经申请了 这里面的所有的两地板以及幺五三零的型材，还有我们这个，还有我们这个这个把手啊，我们都给你申请好了，底下的这个导轨，所有的配件啊，我们都已经给你安排好了， 转到里面来看一下，这个是一个滑轨，看到没有？底部的滑轨，你这些地方做一个封板，板机封板，道理都是一样的道理，那面选择四个面，然后再选一个外外面的一个定位面，装荷叶也好，装拿手也好，都是这样操作的好吧。 嗯，如果还有不知道的多看看刘思敏视频，然后没点关注的给刘思敏点个关注。
04:34查看AI文稿AI文稿兄弟们，我们那个插件啊，已经给大家分享了很多次了，但是还是很多兄弟们啊，都不太会用，今天啊，我来现场演示一下，给大家看一下。打开 sorrybox， 打开以后，我们在这里要点新建新建，而且要点这个装配体啊，新建装配体点确定？ 嗯啊，去打开以后，这个地方可以直接擦掉啊，这个地方取消，直接 直接打勾啊，然后大家就可以看得到啊，我们朗乐的铝型材插件上面都在这里啊，命令快速机架，旋转型材，偏移切换大街等等。这里弹性扣件啊，三角三维矫健啊，然后门封板啊，工程图啊，标准护栏 啊，报价，一键报价等等都有啊。我们先来简来个简单的好不好？我们先打开一个视角，然后在这里新建一个啊，绘制草图这个地方，点三 d 草图啊， 然后先来框选一个框框，对吧？我们来约束一下他的尺寸， 接送完以后把它画成一个立体草图啊，三 d 草图就画成功了啊，我们再选择这个，选中我们这个三 d 草图啊，然后再选择到我们这个朗乐这个插件这里啊，选这个插件的，然后点快速计价， 嗯，那这快速机架就出来了啊，然后我们选择我们要用的型材啊，我们随便选一款好不好，随 边选一款，选择打勾啊，他就自己在自己在生成画图纸了。 好，这里已经生成完成了啊，很多人觉得这个地方这个型材不是他想要的，对吧？他想要这个立柱，想要这个立柱上来我们要切换一下搭接，就选择这两个型材，选中这个地方，点这个位置，点这个命令啊，选择切换搭接 啊，他这个力度就上来了啊，兄弟们，看到没有？接下来演示一个快速啊，装配这个角码好不好？这个位置给他用角码，角码给他装配一下， 选择形成角键，选这个地方，选择这个面啊，然后选择我们要用的角码啊，选中点确定， 嗯， 对吧？这个就可以自己装了啊，这个相当快啊，这个地方已经装好了，那我们来给大家演示一个装门好不好？我们先装门之前，我们先要选择 这个装门的这个区域啊，我们是先这个门好不好？我们先选一个面啊，再选第二个面啊。装这个门一共要选五个面，这是第几个面？这是第三个面，选择第三个面。哎呦，选择第三个面，然后 再来选择第四个面啊，第四个面选择完以后，最重要的一步啊，就是我们定荷叶的位置啊，再选择一个啊，定位荷叶定位的位置啊，第五个面啊， 选完以后来选择这个。呃，门通风板搞一个，呃，边框门，好吧？边框门 啊，这里可以选择啊，可以设定双开门还是单开门还是左开门还是右开门，我们因为这个尺寸比较大，我们选择一个双开门啊，这里封板可以用亚克力，也可以用铝塑板，我们选择亚克力，厚度是五毫米的啊，然后我们确定 啊，兄弟们，那个耐心等待一分钟啊，一分钟左右就可以生成啊，应该是不需要一分钟啊，像我们画图的电脑都性能都相当高啊，相当高是吧，你看这个门就已经这个已经门就已经画好了。呃，这个是已经 弄好的，我们给他上个色，你看可以了，这里已经门已经出来了。啊，同样的道理。呃，我们有这样的快捷键可以做什么？可以做一些啊，钣金门呢、封板啊等等，都非常高效，也快捷。 所以说只要掌握了我们这个插件，就花一些简简单单的架子啊，出些方案是相当相当快捷的。
1365朗乐铝型材-刘司令
01:08查看AI文稿AI文稿很多大哥们都说刘司令没给你发插件，其实刘司令发了，只要你把你的阿拉伯数字发送给我们，我们就会给你联系，你看我怎么发，你看我把我的插件发送给通过这个阿拉伯数字发送给你，你拿到以后你应该怎么办？ 很多人拿到了以后不知道怎么办，点也不敢点，动也不敢动。你就在这个地方，你就点他，双击他，胆子大一点嘛，别怕双击他，对吧？然后这个地方就是下一步，你就直接下一步嘛， 是吧？下一步就可以了。另外一个很多电脑，很多很多大哥们，他电脑上没有一排， 你没有 d 盘，你大胆的一点嘛？你胆子大一点嘛，你就插个 u 盘上去嘛，把那个 d 盘改成 c 盘就 ok 了嘛。这么简单的事情， 大哥们不要怕不要怕不要怕，直接想到什么就干就是了，对吧？拿到这个插件直接双击下一步，下一步就 ok 了。
07:48796扑腾的啊牛
04:45查看AI文稿AI文稿老师，老师你这个是什么呀？这是怎么绘制出来的呀？这是我们的一个机架，他需要用到我们的一个焊件去绘制，那么接下来我来教你。另外在讲解之前，老师给各位同学们安排了老师后面会用到的这个国标型材库，它里面有很多的材料， 那么想需要的同学在评论区扣三个六。老师安排，那这里的话开始我们的一个绘图过程啊，那么首先的话，我们新建一个零件，选择我们的草图，选择三 d 草图，那么先选择我们的一个上世纪，这面我们先正始于一下 会至我们的一个中心矩形，从圆点出发向两边拉开，那么这里的话给定他的一个长度，为我们的一千四百回车确定，那他的宽度，我们给定一个八百回车确定。那么接下来我们选中这条线，给定 x 轴的一个约束， 这条线我们给定 y 轴的一个约束，那么这样的一个草图我们就完全定义了，那么接下来我们再会制它的一个立柱以及支撑的一个部分，我们稍微按住鼠标的中间，拖动一下它的这个视角的方向， 那接下来我们继续会制我们的一个立柱支撑部分，那么接下来我们框选这四条线，给定相等的一个约束， 然后给定他的一个高度，为我们的六百七回车距离，那么我们再继续稍微翻转，接下来我们把下面做一个封边，会制一个边角矩形，那么如果说他的这个方向不对的话，我们按住键盘上的 table 键，那么就可以切换他的方向， 那么我们给定他 y 轴的一个约束，那么继续会制我们中间的一个形材部分，好捕捉充点，从下面出发这条线，给定 x 轴的一个约束，然后与这条线给定重合，我们继续会制， 那接下来中间我们再会制一个边角矩形，好，如果说同样的他这个方向不正确，我们同样的按住这个 tab 键，接下来给定他歪折的一个约束，那么这样的一个草图我们就会制完成了。接下来我们点击退出草图，点击我们上方的焊件部分， 那么接下来选择我们的结构构建，然后在这里的标准，我们选用我们的国标型材库，好，那么它这里面就有我们的铝型材，还有空杆、方罐，圆杆、 点杆，对吧？有很多的一些材料，那么我们这里选用我们的一个铝型材，好，那么大小的同样它这里有很多，那么这里的话我们选用四五乘以四五的这个大小，那么首先我们建立新组， 那么新主的话，我们先选择四根立柱的一个部分，那么接下来再选择他同方向的这些线，好， 那选中之后，我们再建立一个新主，选择第二个方向的线，依次选中同方向的线，那么接下来再建立一个新主，选择这个方向的线， 选择依次选择其他同方向的线，那么大家就可以得出来，我们这样的一个组代表着就是他每个不同方向的线，对吧？同学们，这里线选中，那么接下来我们点击打勾确定看一个效果， 接下来我们把这个草图进行隐藏，那么他这个面以及这个面他是有一个高度差的，那么我们如何将他填充上来呢？那么老师教大家选择我们的剪裁延伸部分，选择四根立柱， 那么接下来剪裁的边界选择我们上方的这个面，还有下方的这个面，那么大家可以看一下他这个预览的一个效果啊，对吧？那么他就是 点击打个确定，那么他就是自动的填充到我们这上面来了，对吧？那么的话我们再给大家讲一下这个形材库的一个使用，好这里的话我们把它 那么形材库的添加呢？我们点击上方的选项，点击这个文件位置，那首先我们找到我们的那个焊件轮廓的一个部分， 找到按键轮廓，好这句话我们点击右方的添加，然后的话再到我们的电脑里面文件夹里面去找到我们行财库的这一个文件， 点击选择文件夹，点击添加，再点击确定就可以了，那么就可以去进行一个使用了，那么如果说你没有行财库的话，可以在后台或者在评论区 扣三个六联系老师，那么老师的话安排，那么本节课我们讲到这里，我是你们的续景老师，我们下节课再见。
00:31查看AI文稿AI文稿很多人拿到插销以后碰到这个问题都不会解决，比如说这个形态是这样凸出来的，他想把这个形态往上冲，我们怎么给他解决？第一个啊？我选择这两个形态，然后如果是这个形态我想往上冲， 你就点这个什么型材切换搭接，点到我们插接这个地方，切换搭接，你给点一下，你看一下这个地方，这个型材他就给你冲出来了。啊？三二一，对不对？这个很简单啊，这是一个简单的技巧，如果说你还有不会的，记得点留个心，点关注。
157朗乐铝型材-刘司令
28:02查看AI文稿AI文稿不是，哥们你都学机械几年了，你别和我说 solidworks 焊件钣金到现在连个机柜骨架都画不出来，设备外壳还在用拉伸切除硬凑吧？不会真打算毕业去车间拿卷尺两脚铁下料吧？别慌，今天我带你从零开始，手把手焊件钣金一条龙 从打开电脑自定义界面讲起！警告，本视频耗时一千八百六十九分钟，研发录制总时长四百二十分钟的专项课程请放心使用，每集平均花费二十分钟即可学会，零基础也能轻松吃透！结构件设计全流程课程内容直接对标工厂实战精讲全部钣金折弯成型工具，通风口用法， 透汉建行裁裁剪封装所有命令配套完整飞标机柜实战案例，焊接机架钣金封板、铝框门板整套实操对标工场真实工作流程，学完直接上岗接单。为了怕大家自学跟不上，找不到资料，全套配套福利我都整理齐全， 课程精讲笔记，全套练习图纸，分阶段零基础学习规划表全部免费送评论区留意六百六十六直接自取！ 同学们大家好，我是小林老师，今天我们进入到四点五的一个学习，也是来讲解这一个上机架的我们的这个门板以及封板的一个设计了啊，呃，上机架的一个门板封板设计和我们下机架稍微有一定的区别啊， 因为上机架里面的是我们的设备结构，那最好我们去设计过程中是要把四个面呢全部是能做成呢一个 呃，开门的结构以及的话呢，它是属于要做成一个可试的效果。什么意思？就是我们要看到设备里面，呃在运行的一个状态，所以说四边的门板的话呢，我们最好是要做成亚克力的，是不是啊？以及我们前边，嗯， 就这个面板，我们可能呢有一些操作面板呢，或者一些指示灯呢，以及这一个按钮啊，就是启动啊，极品按钮在这个位置，所以说前面这块板我们呢最好是做成这一个钣金结构， 钣金结构的话上面去安装呢，我们的这一个显示屏呢，或者说一些启停开关之类的啊，然后后面的啊，侧边两个面以及后面的面做成一个可式的门板结构啊，这就是我们的上机架的一个设计，刚好这里话呢我们就可以了，第一个讲解这个钣金门板，第二个呢讲解这一个了， 呃，铝芯材的亚克力的一个门板啊，那首先我们先做前面，前面的话呢它是一个，嗯， 钣金门板，钣金门板怎么做了？就是不带框架的这样的一个门板啊，怎么做啊？我们首先先打开这一个上机架总装，我们大概先测量一下他的距离啊，我们这边测量一下应该是九百六啊，这个位置应该是九百六，是不是九百六？然后高度这里的话呢，我们看一下高度， 哎，又点到这个线了啊，点到这个面啊，这个地方距离下平面的话呢是一个一百一十六，那我们呢来记一下尺寸 啊，九百六乘一百一十六啊，一千一百一十六啊，然后我们来留一下 c 啊，首先的话呢上下两平面肯定是留一点五，也就是三个 啊，同样的，然后但是左右两边的话呢，我们啊板这个荷叶侧的话呢，留两个，然后另一边的话呢，也可以啊，留两到两个吧，或者一点五 啊，我们一样的留两个，留四个，那等于说就是这样的一个尺寸，通过这样的尺寸的话呢，我们呢来新建一个呢，我们的板筋啊，首先我们可以新建一个零件，在上世纪的面上，我们的板筋尺寸为了九百六， 九百六减四，然后上上平面的话呢，是一百一十六减三啊，得到这样的一块板筋以后，我们呢来成型到啊，就是用基地法来啊，来做一个两个的板筋啊，但是因为我们这个地方的话呢，门板吗，那你肯定是往内折，他是有一定厚度的啊，往内折 啊，往内折多多深呢？同样的我们按照你的型材一半多一点，我们这个四零的我们做一十六 啊，四零的我们做二十一啊，不是一十六啊，大概做这么厚啊，但是直接这样子做行不行？还不行，因为你这个板，你这一个钣金它是作为门板，那你肯定这个强度要是够的，你不能这个啊， 你这个门板他是个软的，那怎么去提高他的强度呢？其实提高强度的方法很简单，就是我们在这个内折的一个过程中再往内折一次，什么叫再往内折一次？就是这个地方啊，我们选择边线法兰啊，这个地方我们再往内折，这样子话就可以提高到我们的门板的一个强度啊，提高我们的门板的强度 啊，这个地方再往内折，内折的深度的话呢，我们一般在二十左右啊，二十左右的一个尺寸就可以了，然后点击确定，这样子我们的这个门板的强度呢就比较高了啊，然后呢我们保存一下，这是呢我们的上机架， 上机架好钣金门板，钣金门板 好，保存一下。好，这样子的话呢，我们创建好以后啊，然后我们把中间这里切一下吧。什么叫这里切一下了？因为这个地方你是要装我们的显示屏以及呢一些极停按钮啊，当然我这里没有给大家去准备啊，这个你去配做就可以了 啊，这个地方我们做四个啊，做四个我们给他，给他一个水平，我们就演示一下啊，哎，给他一个相等，给他一个尺寸， 这个尺寸的话我们做个二十啊，二十五吧。好，然后定一下尺寸，这边的距离高度是我们距离高是五十万，然后定一下中间尺寸，中间尺寸我们做个一百五 啊。这里做一个多少呢？做一个七十五吧，对称一下。嗯，七十五，这边做个七十五。 嗯，看一下啊，那中间我们再画一个吧，那就中间再画一个，要么就这边也做一百五吧， 这里也做一百五啊，给他水平一下啊，然后高度啊到这个位置是五十。哎，五十。我们已经啊，哎，给了啊，给了，被我删了，是不是啊？ 哎，然后中间这个地方距离啊，给他一个七十五，给他处于中间，是不是这样子话呢？就做好了，然后是显示屏，显示屏的话先让他处于中间，把这个连下来做一个数值线，然后呢这里话呢我们做个三百。哎，这个地方呢做个 两百吧，做个两百。高度我们确定一下高度做一个三百五啊，这个稍微再大一点吧。哦点到四百五啊，把这里给到四百 啊。呃这个再下来点三百，这就做到两百五。好把这根线作为构造线然后进行拉伸切除。 确定啊，那到时候这里话呢就是我们的一个显示屏，这边的话就是我们几个按钮，我就演示在这个位置啊，就不详细的去啊去准备了， 然后我们保存一下回到我们的上机架总装，把我们的刚刚这一个啊呃钣金门板呢给他拿进来拿进来以后我们先配合啊啊我们先看方向，方向的话呢朝正面就行了啊。这个没问题啊，把这个面和这个面呢 啊给他进行了一个重合。好，我们啊重合的话看一下方向反的啊给他对齐反一下啊，然后的话呢确定，然后把这个面这个面距离这一平面是两个给他距离两个 好上下两平面呢？我们做多少呢？上下两平面呢？做一个一点五 做个一点五好确定确定好，这样子我们哦反哦同学们反了啊，不好意思，刚刚没注意啊。啊这这个洞我们朝下面呢，是不是啊？哎这个洞朝下面呢，那我们呢 删掉删掉啊。呃重新配一下，首先是下这个上平面是到下平面去，就这个面到这个平面的距离的话呢？是 啊，把他反射一下反向一下给个距离啊给个距离他又反过去了啊。这个没办法，我们先给距离再反啊，再看一下距离尺寸距离啊这句话呢反转一下尺寸啊，点击确定好，然后这个平面距离呢这个平面做个两个 好点击确定好，这样子的话呢，我们的这个前面这个板我们先做好啊，然后我们回到总装里面来看方向，没问题啊，然后把这个总装再打开啊，接着我们做四边的这一个铝合金门板， 呃，铝合金的，嗯，铝合金的门板中间是夹我们的什么呢？中间是夹这一个亚克力的啊。啊，这个尺寸的话和我们刚刚的尺寸是一模一样的，所以说这边是幺幺六零减三，这边的话呢是九百六减四。 好，得到这样的一个草图以后，我们先用我们的铝芯材啊，给他封一边这个门板的铝芯材的话呢，我们不用四零的了。用多少呢？用二零四零的啊，就是二零四零的，就这样子封一边封一圈。 好，这样子封一圈的话，我们注意下方向，这个方向肯定是不对的，是不是我们呢？给他旋转一个九十度， 旋转个九十度，让他朝这个方向啊，让他朝这个方向重建一下，朝这个方向以后，嗯，我们再来做什么呀？我们再来做一个中间啊，我们中间去封一块亚克力 啊，总宽我们还要减一个四零啊，总宽还要减一个四零，因为我们型材啊增大了一个四零的一个距离，这里话也是的，总高总宽减一个四零，重建一下。 好，然后我们中间去封一块亚克力，找到中间前视镜的面啊，这以后我们画一块板，这块板的话呢，我们画到这个位置，我们中间距离里面的话，距离十个就可以了啊，这边也距离十个 啊，就中间夹一块亚克力啊，然后通过打胶给它固定一下，然后呢通过我们的钣金基地法兰啊，钣金基地法兰，呃，然后两个的啊，嗯，亚克力做三个吧，亚克力做三个，然后确定 啊？中间这个亚克力的话，我们为了让它就是能看的出来它是亚克力的话，我们做一个操作呢，我们选择到这个切割清单里面找到这一个零件啊，选择外观，选择这个零件 啊，然后我们呢先呢把它，我们如果做一个茶，嗯，茶色的亚克力的话，就大概这个样的一个颜色，然后选择到高级，选择到照明度，然后把这个呢？呃，透明亮给他呢，给他透明，给他透明亮啊，给他一个透明的效果，是不是这样我们就可以看到里面了。好，然后这时我们保存一下，这个是上机架， 上机架，呃，这个是什么呢？铝合金门板吗？亚克力门板。 好，把它保存，我们回到组装，回到组装上机架组装。然后呢把这个亚克力门板呢，我们给他拿进来啊，这一个亚克力门板给拿进来，我们先配合啊，先配合，先配合的话呢，我们 把到配合面里找到这个位置啊，然后呢配合到这个平面给他进行了一个重合，然后再呢我们来给距离啊，首先是这个面啊，距离呢这一个面是一个两个的距离。 好，这里是两个确定，然后是上平面，上平面这里距离这个上平面是一点五 啊，一点五。好，我们来看一下啊，好，这样子我们做好以后，我们看到第一个重合配合其实是错了，第一个重合配合我们要反向一下啊，反向一下，但是，但是会造成我们这一边呢也错了。 哪一个错了呢？我看一下是这一个错了，这一个的话呢，我们这个面啊应该是选择的是 我看一下应该选择底面这个面啊，重新选一下算了啊，选择这一个面距离呢？这个位置好啊，看一下啊，方向位置啊，方向是一点五没问题。确定确定。我们看到上面 啊，上面高了啊，上面的话我们没有剪 c 吗？啊上面我们没有剪，女性才吗？我记得是剪了的啊。哦都没剪，那是我算错了吗？再剪一个四零看一下剪一个四零不对啊。呃， 再加一个二零看一下现在的位置啊现在位置没问题，那就是减二十啊，那高度也一个减个二十， 这尺寸在哪呢？尺寸在这里啊，看不到拖出来。好，这里的话我们再减一个二十。 好好，这个门板我们做好以后啊啊荷叶什么的我们后面来搞啊，我们下节课来搞，今天企业先把这些板我们全部封掉啊 啊，这个地方我们封了以后，因为我说了这四周这两边也是一样的，那等于说啊，可以做一个圆周正列啊，圆周正列怎么做呢？我们首先要有几种面啊，几种面做轴啊，这个几种面我们这个里面的这两个应该是不对的，因为他是一个偏的，我们要自己去创啊，等于说这个面啊不是边线， 我要选边线。哎呀，都被我选到边线了啊。选择这个面到这个面的地方我们做一个中心的对称面， 好确定，然后再创建一个矩阵面是前边啊，前面这个面呢距离这个面 做一个中心对称面好得到这两个矩阵面以后啊，得到这两个矩阵面以后我们用这两个矩阵面创建一根矩阵轴啊，中心的旋转轴。确定啊，通过这个矩阵轴我们选择什么？圆周阵列？ 选择圆周正点，然后选择零部件，选择他啊，然后等间距的九十度啊，不是等间距九十度啊，就是普通的九十度，给到三个， 给到三个。确定是这样子我们就旋转出来了啊，四面我们就旋转出来了这样的一个。呃，亚克力的板啊，这个亚克力的门板，然后最后是上平面啊。呃，上平面的话呢，我们就按到他的尺寸，他的尺寸的话呢？是 啊，一米的，一米的话呢加一个形材宽度啊，等于说我们这个地方我们创建一个什么呀？ 创建一个幺零四零的啊，这里话呢也创建一个幺零四零的钣金啊，我们给到一个 g t 法兰，然后确定好。呃，把四周的话呢，我们做个什么呀？做个导角，四周做一个导角 啊，这边做一个倒角。哎呦，选择面到了啊，这个地方要小心点选啊，因为他比较小，所以说很难去点，很难点的话我们把它放大就行了啊，把这里放大啊，这个就是比较麻烦一点啊，把这里角也放大 好，然后是这一边最后一个好点击确定啊， c r 的 导角。确定好，然后保存一下好，保存的话这个是叫上机架什么呀？上机架顶板。 好，我们回到啊，上机架总装保存一下，首先的话呢先把上机架顶板呢给他拿过来，拿过来以后我们呢把这个位置配合一下啊，配合到这个平面， 然后就是啊侧平面的一个重合，这里到这个位置侧平面的重合好，然后是这一边距离这一个面啊， 确定确定好，这样子话呢，我们就把顶板呢也给他封闭了啊，那这样子啊，我们的门板至少呢先全部放在这里了啊，接下来要做的一个事情的话呢，就是荷叶以及什么呢？荷叶呢？和以及我们的这一个 啊，拉手之类的啊，那这一个我们今天这节课把它做了啊，今天这节课我们把这个荷叶和这个拉手给他做了。首先的话呢我们先来做荷叶，荷叶的话还是用之前那一个啊？之前那一个，呃，之前那一个的话在我们的夏季架里面。那我们呢给他复制过来一个啊给他复制过来 复制过来一个。好，然后我把他拖进来啊，已经打开啊，我们先全部保存一下啊，先全部保存我们全部关掉啊，因为我们下机架里面也有啊，不然到时候他重复了啊，把全部保存，我们先不把下机架打开， 我们这里打开了很多啊，或者换一种方式的话呢，就是把这个名字稍微改一下，这个改到上机架，上机架的荷叶，然后我们把上机架组装打开， 打开以后我们把这一个荷叶拿进来哦，给它打开了给它拿进来。 好，拿进来以后我们来配合一下啊，首先的话呢荷叶我们按哪个方向做啊？按哪个方向做？因为我们的设备是摆在这里的，可能是一条线啊，一条线的话呢，我们门最好是朝这边打开，那等于说荷叶装这边啊，这边的荷叶呢也是装这边 啊，那等于说，呃，荷叶我们把面先把面重合啊，距离到这个平面呢，先给它重合 好重合以后啊，看一下他去哪里了啊？他应该是跑到里面去了也找不到啊，没看到有。如果说荷叶找不到了啊，找到了啊，如果说找不到那就有一种方式啊，你就点到这个什么点到这个荷叶啊？嗯点到这个荷叶的话呢，我看一下点到这个荷叶是这个荷叶吗？ 啊是这个荷叶，点击这个荷叶你就右键呢，然后呢放大啊所选范围啊，你就可以找得到啊。就 说有的时候他跑了吗？就是他刚开始配合的时候他没有很多的配合拉弹可能跑到我们零件里面去了啊，然后我们就把荷叶来装到这个位置啊，把荷叶装到这个位置是不是这个地方的话我们要固定一下他的一个位置啊？ 怎么去固定呢？怎么去固定呢啊？呃首先的话呢我们要知道就是说铝型材和荷叶之间是怎么固定的啊？铝型材上面这里是有一个孔的，这个孔中间的话呢我们要去装一个。什么装一个梯形螺母啊？就是用铝合金专用的梯形螺母，就是它会去卡到这个槽里面， 插到这个槽里面以后你的螺酸呢就锁在这个梯形螺母上面就可以了啊。这个梯形螺母的话老师没有准备啊，一般的话我们就固定在这里就行了啊，就是其实啊你加工的人都知道这个地方我们是要配一个螺母进行的一个固定的啊，所以说你就放在这个位置，但是你这里要要进行的一个对齐啊。 哎，这个对齐的话呢，我们看一下他的一个怎么去对齐。好啊，我们首先的话呢可以。嗯，通过什么呀？我们这个地方可以通过这里创建一个基础面啊，这个地方把这个平面啊看一下， 这个好像创建错了，是这个平面啊，距离这个平面，我们创建一个中心基础面啊，创建这样子的一个中心基础面以后，我们把它显示啊， 把它显示啊，显示没显示的话呢？你把这个眼睛里面的什么呀？把这个几种面打开，他就显示了，然后我们来对齐一下这里啊，怎么去对齐呢？呃，我们可以把这个显示中的临时轴打开啊，我们看一下临时轴，这里原来就有一个临时轴了。把这个临时轴配合到什么？配合到我们的这个面上面 啊？这样子重合一下，确定啊，然后把临时给它关闭啊，临时给它关闭啊，这样的话呢它就放到这里啊，接着的话我们就是配合了高度了，高度的话我们配合这一个这个面距离呢？ 我们门板这个位置吧，门板这个位置给到一个距离啊，距离的话呢，我们之前做的是一百吧啊？这个地方我们做一百看一下啊，因为这个高度这一个门他高一点，那这个一百我们可以稍微做到两百 啊，是不是做到两百？确定确定好，这地方做到两百以后啊？我们给他这个几种面呢？隐藏一下 啊，或者直接全部隐藏啊，直接全部隐藏好，接着是下面还有一个，下面还有一个的话，我们创建一个几种面啊？通过什么呢？通过这个位置啊，通过这个位置距离了这个下平面，这里 确定好创建这个基础面，选择镜像零部件， 然后镜像呢这个地方的荷叶确定啊，让他往下面做一个啊，这边做了以后，以后，我们因为这个门板这边还有两个嘛，这边还有两个的话呢，我们，呃通过创建一个基础面啊，把前后啊给到一个对称面， 前后给对称面，呃，前后，哎，前后对称面我们好像是有了的，做轴的时候有了的，是不是这个前后这个前后，记住面是不是这个面，然后呢选择 镜像零部件，选择这个荷叶还有这个荷叶。好，我们来看一下他的一个方位啊，哎，看一下他方位对不对？方位的话呢是没问题的，然后直接确定就可以了 啊，方位是没问题的，这就这样的话我们就把后面的荷叶做了，后面荷叶做了，还有个拉手啊，拉手的话我也准备了啊，拉手在这里啊拉手在这里就这样的一个拉手，我们拉手的话呢先给大家配合一下 啊，把面呢距离呢这一个这个位置啊，这个拉手我们就装这里啊，装在这个位置，呃，这个的话我们嗯装在中间啊，这个地方我们装在中间，然后到时候这里打螺丝打到铝箔材上面啊，打一个自动螺钉就行了啊。呃，这个，嗯 方位的话呢，因为我们我看一下啊，这个里面有几种面没有？如果有几种面的话呢，我们就好做，不然的话要自己去创建啊，这个圆形拉手里面我看一下几种面啊，哎，几种面的话呢？刚好是一个 合适的对称面啊，就这个地方，那我们就可以让这一个面呢和我们刚刚的这个面是不是给他们俩进行配合，那他就处于中间了啊，他就处于中间了，是不是接着的话呢就是这个地方了啊，这个地方我们让他处于中间的话呢，我看一下面有没有合适的。呃，先找一个 我看一下。哎啊哎，有一个这里有一个中心对称面，是不是？那我们呢使用这个面选择呢？高级配合选择对称啊，然后对称。对称哪里呢？对称呢？我们的门这个门板铝合金的左右两个面， 门板铝合金的左右两个面是不是这样子就处于中间了？确定确定。好，这样子我们拉手呢就放在中间啊，拉手放在中间以后啊，然后是这边还有一个对称的，那我们选择刚刚的这个镜像铃木键 啊，把刚刚这个镜像铃木键，把这个拉手也给他选择上啊，这样的话呢就镜像过去了，没有必要重新做一次啊没有必要重新做一次，然后是圆周正点，圆周正点的话呢？我们为什么做啊？圆周正点重新做一次啊？圆周正点的话呢我们选择这一个基准轴一 啊把这里删掉，删掉的话呢我们做这个拉手以及呢这一个荷叶荷叶荷叶， 哎这这一半啊，然后呢是旋转个九十度给他做到后面呢，然后点击确定 是不是啊？这样的话呢我们左右两边以及前后啊就呢有这样的一个。呃 拉手和荷叶了啊，接着是这一边呢，哎这一边的话呢它是一个钣金门板哎钣金门板的话呢我们就不能去用的钣金门板，我们一般是用的一个内饰插销 啊，内插销式的啊，这个内插销式的话呢，有几种方式啊？我们有那种弹簧的啊，也有那种普通的焊到上面的啊，我们这就做一个普通的焊在上面的吧。啊？我们讲打开这个门板啊，在这个地方我们去焊接一个圆柱 啊，这个地方我们看一下方向啊，是这一边好，这个地方 我们用一个圆来焊接一个圆柱，这个圆柱的话做八个差不多，然后呢让他处于到一个中间的位置啊，然后呢把这边定一个尺寸，做一个十个，然后呢把它作为一个水平，是不是把它作为构造线，然后呢进行拉伸 啊，进行拉伸，拉伸的高度我们先做二十啊，二十确定好，然后是底面，底面这里话呢重新使用这一个拉伸草图啊，进行进行拉伸啊，拉伸的话呢，我们就从哪里开始？要从这个基础面开始，从这个基础面开始，然后朝 反向朝下拉二十个确定好，这样子话我们上下什么上下的这两个圆处插销就做好了，焊在上面的 好，然后这里圆柱插销就是固定在这里啊，固定在我们的型材上面，这个的话，型材这里话我们配合一下，配合做一下这句话我们去切一个孔啊，在这个草图基础面上切一个孔啊，这个孔的话呢，我看一下， 这是怎么是斜的呢？啊？我面选错了吗？我看一下啊，我看啊，我看一下啊，这个基础面他本身就是个斜的，是不是本身这就是个斜的话呢？那我们嗯 从这个上屏或者从下平面吗？从下平面这里来开始画啊，编辑草图，编辑草图在这个平面上面。好，然后我们把它呢做一个线框 啊，做一个线框，我们看一下在哪里，在这个位置，在这个位置。好，我们通过这里啊，会制一个草图啊，不要给到过多的缺约束啊，给他们给到一个同心约束，给他一个尺寸八个的，我们做十个的 啊，或者做九个的，九个吧，也不用那么那么那么大吧啊，然后呢给他进行呢拉伸切除啊，注意一下拉伸切除的一个 方向以及深度啊，给他正，给他给到线啊，给到我们的显示，给他切上来就行了啊，给他切上来，确定 好退出来保存一下。好，然后是打开这一个什么打开我们的这个框架，因为下面还有一个切除。是不是打开这个框架这个地方我们切除了，但是下面还有一个，下面还有一个的话呢，我们可以通过镜像的方式或者直接呢通过这个草图三给他拉伸切除， 拉伸切除同样的啊，我们的呃，从哪里开始？从这个角度面开始啊，然后朝下拉十个，确定 好保存，这样的话我们上下两个就拉好了啊，这样子我们就把门板就固定在里面，然后这里画的同样的去做一个拉手 啊，这个地方同样做一个拉手啊，这个地方做到这里啊，我看一下能不能使用其他的方式呢？啊？可以了，可以做圆周正列吗？可以把他的圆周正列过来。哎，把他圆周正列过来，这样的话我们就不用去配合了，给到圆周正列选择我们的这一个 精准轴一选择这一个零件啊，给他转九十度啊，确定啊，这样的话就固定在这里啊，这个拉手的话呢，我们就做好了啊，整个的话呢，我们四周的门板啊，就完全的啊绘制完毕，我们看一下总装，我们看一下总装 好打开啊，这样的话我们上下的门板就做好了啊，今天这节课就主要是做这个门板，下节课的话呢，我们就是来讲一讲呢这一个啊，其他的细节上面的优化，比如说一些打孔啊，还有 找到一个警示灯啊，就是这个报警灯，三色灯啊，然后以及下节课还来讲一讲，我们是前面没说过的这一个焊接清单的一个生成啊，那这节课我们就讲解到这里，我们下节课再见。
04:20查看AI文稿AI文稿最近有人问在 solo box 软件当中如何会织出我们这样的一个形材机架，其实操作方法很简单，一个视频教会大家 在上课前老谢准备了关于 solo box 的 一些形材库的这个种类，像铝型材，工字钢，六角钢，包括方钢等等，现在这里面都是有的教程，直接扣三个六，直接打包带走。接下来我们会读过程。首先第一步，先新建我们的一个零件，点击双击选确定， 确定之后选择这等面点击进行一个正始于选择草图这边，对，记住机下用平面草图做，那改用我们的三 d 草图， 点击这个中心矩形，从中间这个点向两边进行一个拉开，拉开之后我们稍微约束下它的一个位置，标上它的尺寸， 这边长度为一千四百的一个尺寸，短边标记为我们的八百。标记完之后，尺寸定定好之后，继续画直线，把下方的一些支撑的一个力度分别去完成。双击进行一个连接，边边继续 包括四格分别去这个做和右侧这边也是一样，做完之后直接框选下方位置，点击做一个相等约束，并且标记高度大小为六百七十的一个尺寸。 标记完之后呢，下方做一个封边，我们做一个边角矩形，从左侧这个点与右脚这个点进行连接，如果说连接不上去呢，按住键盘的 table 键进行一个切换，那么就可以重新进行一个 连接了，把中间的一些支撑位置也给它去做好，我们按住边角矩形，从这个点往下方进行连接，还让它按 table 键进行切换。绘质平面， 选下方中点连接，再画直线，从这个点往下方进行连接，包括右侧这边，点击下方进行连接，选中，选择完之后点击这个退出草图，选择上方的焊件这个板块，点击结构件，点击下方。第一步选的是我们的国标型材库， 也就是我刚才给大家分享的这个型材柜，大家从慕斯软件里面自带的呢，也有，但是种类比较小，能用于一些方通啊，或者说一些小的一些型材的种类，我们选择为国标型材库。然后第二步下方我们选择为这个铝型材进行一个使用， 这个大小，大小的话里面有很多将这边独有，我们这里选择一个四五乘四五的分组，第一组的话我们点建立型材，第一组我的建议是先选择四根这样的一根型材进行一个连接，这边角位置， 然后把同方向以及相互平行的边线分别进行选中进行连接，这是第一组，第二组也是要分别选，这是我们衡量的位置，也是依次进行选中，这边进行一个连接， 是我们的一个第三组，点击我们下方边线，第一根一共是六根，分别选上这边是第三个，这样的新能源显示效果会速度会有所改变，第二显示会更加快一些的一个方式，这边分别去 点击好之后，现在鼠标就会出现右键，点击确定的一个标识，点击右键进行一个确定，完成，完成好之后看下我们的一个细节部分安排的，在三根型材的连接位置，中间的型材高度会进行一个下放， 适应我们的一个路径，这个放在是正中心的这个位置，所以会有这个变化，我们再进行一个调整，但以后需要可以调稍微调整这个框架的一个尺寸，来达到合适的一个要求。选择上方，点击裁剪一下下方平面第一个， 第二个啊，四根弦彩分别选中，再点击平面，选择上方这第一根，下方的这一根第二个位置，点击选中右键，选择确定这个 l 整个支架的话，就完成了我们的一个绘制。 当老同学你是谁之后啊，不知道怎么去进行使用，或者无法进行一个操作，那么是你们文件插入时有这个问题，所以我要顺带讲一下关于这个行财库的一个添加，我们需要这边的固定的进行一个取消，点击设置旁边的倒三角，点击这个设置选项，点击左侧这边，选择文件位置， 点下方选择我们的一个按键轮廓库，按键轮廓点击下方，我们这边是请选择点击添加，找到你自己的下载行财库的一个文件位置，我们会想到，那么首先给大家发送的是我们的里面的这个国标行财库，那我们在外次这一栏，首先要建立一个行财库的文件， 在添加的时候不要添加里面的国标型材库，而是要添加外侧的这个文件型材库，选择文件夹，点击进行一个知音，那这样就可以在后续在型材里面就可以进行使用了。本这个分享呢，我们讲这个地方。
149SolidWorks导师

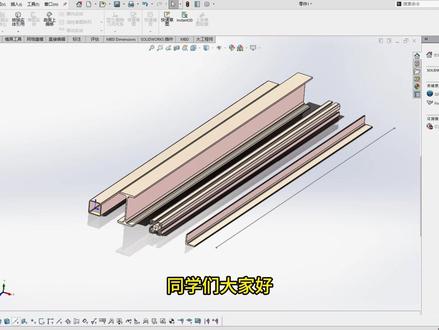

02:17查看AI文稿AI文稿同学们大家好，我是工程师洪林啊啊，那今天我们都来讲一下这个焊接轮廓库啊，因为很多同学拿到老师的这个焊接轮廓库啊，不会用啊，首先的话呢，我们焊接轮廓库是在我们这个焊接模块中的结构构建 啊，我们把它设置好以后，这个国标型材库里面就会有很多我们想要的一个型材，包括我们的铝型材，还有包括我们的焊接型材啊，就打个比方，呃，我们找一个曹刚，是不是比如说我们幺零的曹刚啊，我们点击这根草图边线， 我们就可以快速的呢生出这样的一个，哎，曹刚的一个啊，模型啊，但很多同学会有一个问题啊，老师啊，我拿到这个国标型材料库，我该怎么去设置到这一个结构构建里面， 或者说有些东西在设置过程中还是搞不定啊，所以说这里老师跟大家来讲一下啊啊，大家可以看一下现在我的国标形态库的这个 g b 啊，我放在了我的呃，本地硬盘的 e 盘里面啊，那我们该怎么去设置呢？啊，大家可以看好啊，我们首先打开我们的设置，选择了我们的选项， 我们进入到选项里面去以后，我们找到文件位置，文件位置里面我们这个文件夹选择到后下面的这个什么啊，这个焊件轮廓啊，点击它啊，大家可以看一下，我现在这里添加了一个文件夹啊，那同学们一定要做的一个事情就是这里我们要把它添加进来， 怎么去添加法啊？添加我们该怎么选择啊？大家可以看一下，现在我这是我们的国标，我们点进去，然后再点进去，然后这里面的话就是我们的准备好的这些国标行在库吗？我们再点进去啊，这是我们的文件， 那么可以看到我们这里有几级文件夹啊？你看啊，一级、二级、三级有三级文件夹才是到我们的这个零件，是不是啊？那同学们在设置过程中，你就要选择这个零件的往上走的三级文件夹，也就是这个 g b 啊，你看我现在这里设置的一 g b 吗？我们把它删了以后，大家看一下我们添加添加的方法。是呢，找到我们的电脑，找到 e 盘，然后选择这个 g b 就 可以了，然后选择文件夹， 把它添加到这里啊，然后点击确定，那我们的这个结构构建里面就会有了我们想要的这一个 g b 的 一个啊型材库了啊，那这就是我这 这个呃结构构建它的一个使用方法啊，当然如果说有同学没有这一个国标型材库的啊，来找我啊。好吧，那这节课我们讲到这里，我们下节课再见。
24亦点教研社
00:24查看AI文稿AI文稿什么？你竟敢说我的工具不能标注型材？在成头孔？马上给你演示，打开一个铝型材架子，在免费工具箱里点开螺丝连接，选择这两个型材，点击确定，我们给他连接一个螺丝，就自动打好了成头孔，我们在中间这里也有个成头，选择这根型材，点击型材二地图， 工程图创建完成，我们打开工程图，这是不是就是你想要的型材？标注这个功能终身免费，我只要一键三连。
231开拔网工具箱
