自激振荡和他激振荡原理对比讲解
大家好，我是清风。呃，在我们日常生活中呢，呃开关电源有几种形式，有一种是这种带这个三八四二的管理芯片的这种开关电源，还有一种呢就是这种老式的这种用三极管来进行 自己产生震荡的这种，这种叫做自击式的，那么这种呢就是他机式的，他机式的他就是由其他的外部的 pwm 芯片来提供他的呃 工作的 pwm 来使这个开关电源工作的，而这种塌级式的呢，呃，而这种制级式的呢，就是又是一个三极管和我们的变压器的线圈，然后产生质感，然后自己产生增长这么一种方式，所以他叫制级式的。 那么刺激式的现在用的比较少了，但是我们还是经常可以碰见，我们今天就来讲一讲这个刺激式的开关电源的基本原理。 那么大家看其实他是一个自己正当的电路啊，这个电路是由一个三极管组成的，他的三极管是他的正当的主要的核心元件，大家看二百二十伏的交流，通过整流滤波以后，从这里输出一个三百一十伏电压， 然后三百一十伏电压到了这个位置以后，分两路，一路通过 l 一加在了这个三极管的极电极上，还有一路 通过这个电阻加到了三极管的机器上，那么这个电阻会设置的很大，有上千 k 或者是上照都有， 这个电阻设置的比较大，那么在上电的瞬间，这个时候因为电路他没有产生回路，对吧？这边是没有回路的，这个线圈没有回路过不来，因为这个三极管还没有，还是还是截止的，然后这边 正电三百伏加到这个位置，加到这以后，这个地方的三百伏通过这个电阻下来给这个电容充电， 给电容充电使这个电容的电要慢慢的上升，然后呢？慢慢的上升的时候，这个时候我们的三极管就处于一个弱导通的状态，对吧？慢慢的上升或者是上升到他可以打开， 那么三极管打开，三极管打开以后，那么我们这个线圈里面就会产生一个电流，对吧？他的电流会直接通过三百伏通过这个线圈，然后通过这个三极管再通过这个电阻到底，那么这样形成一个回路。 好，那么这样形成一个回路以后，我们大家看形成回路以后，这个电杆里面他就会有感升电动式，对吧？我们这个电杆产生的 感升电动式，那么这个也会产生感升电动式。那么我们从最开始导通的时候产生的感升电动式是上正下负， 对吧？上正下负的话，那么我们这个线圈里面也会产生一个上正下负的感乘电动式，对不对？那么为什么呢？因为他有一个同名端在这，对不对？他们有同名端，那这边产生什么样的电动车？这边也是什么样啊？这边产生了一个正 好，我们最开始的时候这个电容充电，这边是正，这边是负，对吧？好，我们这边产生感升电动式以后，会产生一个这边是正，这边是负的一个感升电动式，那么这个电动式和这个电容在一起的话，是不是相当于两个电池的串呢？ 对吧？这边是负，这边是正嘛？然后相当于这边是负嘛？相当于两个电池串联在一起了，对吧？这样就可以理解了。那么两个 是不是把这一点的电压就提高了，对吧？这点电压提高了以后，使这个三极管完全导通，使他完全导通，开始是弱导通，现在是完全导通，那么完全导通以后，他完全导通以后，这个地方的电流就会迅速增大，对吧？开始是弱导通吗？电流小，然后突然一下完全导通， 迅速增大，电流增大，电流增大以后，这是正，这是负，这是正，这是负，这边导通，对吧？ 好，那么我们知道我们的电感线圈他是存在一个质感现象，对不对？他存在一个质感现象，那这边完全导通了以后，这边的电流迅速增大，也就他的他里面的磁动量会发生改改变， 对吧？磁通量改变以后，就会在他的电感线率上产生一个质感电动式，那么他的质感电动式就是下 下正上腹，他是阻碍这个电流增大的，对不对？是阻碍这个电流增大的产生一个上辅下正的这么一个电动式。那么我们在 l 二这个辅导组里面也会产生一个上辅下正的一个电动式，那么这个时候大家看 这个正到了这，对吧？那么这个正通过这个电阻就到了三极管的发射剂，对不对？那么这个时候到了发射剂， 然后呢？这边这个串联的电池已经反过来了，没用了，对不对？那么也就是说他这一点的电压会迅速下降，那么迅这边电压一下降，然后这个地方又变成了正片，而这个地方又变成了正，电压就变成了反片， 这一点的电压比这一点还要高，那么他必然就会截止，对不对？他会截止，那么截止以后，他截止以后三极管就断开了，那么在断开的瞬间，他又会产生一个上针相符的电压，这边也产生一个上针相符的电压，好产生了这么一个电压以后， 这边又是正，他又给他串联起来了，又串联起来以后，他又给他打通，对不对？就这样周而复始的那么运行， 他就会产生刺激增大，那么这个电阻呢？只是给他一个启动电流，就是说最开始第一些，第一次他还没有导通的时候，给他一个导通的启齿电流，当他导通了以后，他就完全靠这个电容的充上电， 对吧？来让这个三极管导通和截止，然后通过这个质感线圈合成，和这个电容相互配合，让他导通截止。好，那么我们知道三极管导通 离子，那就证明了什么呢？证明我们这个线圈里面的电流是时有时无，对吧？时有时无，一下接通，一下断开，那么他产生的电动式就是一会是正上正下负，一会是上负下正，那么这样的话，我们这个 l 三就可以感应到这边的电动式，对吧？ 可以感应到这边电动式，然后感应出来以后，通过一个二极管，相特技二极管，因为开关电源的增长频率很高，所以我们要提高他二极管的倒通和观段时间，所以我们用一个叫相特技二极管，相特技二极管通过整流，然后通过电容的滤波， 是这边输出一个我们所需要的低压的直流电，那么这就是我们自激增大电路的一个基本原理，这也是我们比较基础的一个 呃内容。那么我们平时在维修过程中间，原来我经常碰到过这种情况，就是这个电阻很容易坏，因为这个电阻容量很小，他一般都是零点一违法，零点一违法， 他他非常容易坏，为什么呢？因为他首先第一个他他容量不大，对吧？然后再一个他要承受很高的电压，为什么这么说呢？因为我们知道在这个 电感线圈断开的瞬间，他会产生一个瞬间高压，这个电压非常高，理论上说是无穷的，对吧？这是理论上说，所以说这个产生的这个质感电压会很大，所以经常会容易把这个电容损坏，那这个电容损坏以后就会造成不起震，为什么？因为这个电容没有了以后， 他这个地方三百伏的电压到这个地方不足以驱动这个三极管，对吧？他不给这个电动充电，他怎么可能驱得动他，对不对？他去 推动不了的话，那么他这个一系列的增长也就形成不了，所以这个电容比较关键，大家在维修过程中一定要注意这个电容，那么自己增大电路呢？我们就跟大家介绍到这里，喜欢我的朋友给我点赞转发并且评论，谢谢大家。
粉丝9.0万获赞33.6万
相关视频

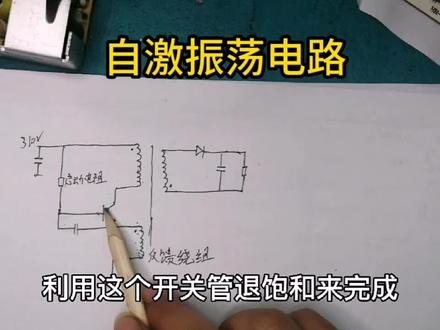

03:32查看AI文稿AI文稿大家好，这个视频呢，我们说一下这个自己正当电路，自己正当电路呢，就是指控制这个抗压管导通关闭，他没有专设的这个正当电路，像这个充电器他是一个他吉利反击式开关电源，这是他这个抗压管，这个抗压管他主要是由这个 有单独的这个控制原件来控制他，而这个自己证的电路呢，他主要是有这个反馈绕主和这个抗管充当这个正当原件， 利用这个抗光管退保和来完成。这是一个简化的电路图，只要我们把这个自己折上电路，他这个工作原理能理解透，那么我们去学习这个抗光电源就会容易很多。 这个三百伏正极分两路，一路加到这个开关变压器的初级造组，用这个康管的集电机发 设计到地，内容呢通过这个启动电阻加到这个抗管的机器，当我们接送电源之后，首先通过这个启动电阻给这个抗管的机器提供一个机器电流，使这个抗管导通， 那么这个三百伏正极通过这个变压器的初级绕组，通过这个抗管到地就会形成一个回路，这个时候由于这个其中电阻他的组织非常大，这个机器电轴比较小，这个抗管处于一个放大状态，也就是说这个抗管导通程度比较小。 这个初级绕阻的电流呢，从无到有，他会产生一个上正下负的质感电动式，这个电流从无到有不断增大，就是一个变化的磁场，那么在这个防灰绕阻中呢，就会感应出一个电压， 这黑点呢就是他的同名端，他是上正下负，那么这个反馈绕轴呢？也是上正下负，这个刺激绕轴呢？他是下正上负，这个二极管他不会导通， 当这个反馈绕入中感应出上正下负的电压之后，那么这个正电压给这个电容充电，加到这个抗管的积极，使这个积极电压升高， 这个抗压管打通程度增大，那么流过这个初级造容的电流也开始增大，这个时候反馈造物中感应出的电压开始升高， 加快对这个电容充电，使这个抗管迅速进入这个饱和导通状态。那么这个抗管是怎么截止呢？这个过程呢？相对来说比较难理解一点，当这个抗管饱和导通之后，那么他就相当于是一根导线，如果这个抗管的电 就不再发生变化，也就是一个横店的电流，同时呢流过这个变压器，初级绕组中的电流也不再变化，就没有这个变化的磁场，这个初级绕组和这个返回绕组的磁通量将会减小， 就说这个反馈绕住他感应出的这个电压将会降低，我们根据这个电感的特性，电感中的电流不能突变，那么这个时候他会产生一个上负下正的一个电动式，那么这个负电压呢？他会迅速把这个康管积极的电流 给他拉低，使这个抗管退出饱和导通，这个时候这个初级绕中的电压也发生导向，将会是一个下震上负的一个电动式，然后刺激感应出一个下负 上升的电压，这个二极管他会导通，然后滤布输出电压，然后再经过这个启动电阻，使这个康管再次导通，这样反复去循环。好，谢谢大家。
873电工电子基础知识
05:34查看AI文稿AI文稿大家好，我是光头集店，最近看到一个单管的，自己正大力灭电路，我觉得带大家学习很有帮助，所以拿出来和大家讲一下子，这个电路比较基础，如果你真想学习开个电源的，或者学习电子技术啊，建议大家把这个电路 用谁掌握一下子。这里是一个生涯变压器，中间一个绕组，然后呢？这里有一个三极管 d 八八二，这里有个电阻，电阻用一 k 的话，我这里写十二亩， 这里是一个三点七伏的直立电源，我们用个电池都可以啊，当我们这个电路开始工作的时候，可以把这个三点七伏的电压呀，通过震荡啊，通过这个时间变压器从这边输出一个两百二十五左右的电压，带动我们的这一个灯 好工作。我们先来看啊，当我们这个电路开始通电的时候，那么这个电池啊会通过 这里留下来，从这里流过去。从这里过来之后，他分为两路，第一路要从这下面走，第一路要从，还有一路要从上面走，对不对？ 因为刚刚开始的时候，这个三六八他是截止的还没有工作，所以这一路找不通的呢，从这里过来之后，从这里他截止的找不通，对不对？只有这一路从这里过来之后，通过这个限流电阻一开的限流电阻加在了这个机器上面，那么这个时候他就有一个 i b 电流， i b 从这里过来这里，然后他是这样 形成回路，一有 i b 电流，那么这个三极管开始导通，这里的电流就要从这里流下来，一导通之后，在这里面的电流他是从无的有，从小到大，那么会在这上面产生一个感应电动四，这个感应电动四的 会从这个地方又加到了这电阻上面，又加到积极上面，使积极的电流会增增大，对不对？ 那么几年级的发射机的电率也会增大，继续增大，对不对？他一增大，这里技术是增大，这技术的增大的话，这里又继续增大，他是一个正反馈的过程，正反馈 那么达到一定程度的时候，这个低八八二三极管他就保 和导通饱和了，三极管一饱和导通，那么在这个变压器的老祖上面就不会有变化的电流，没有变化的电流就不会产生感应电动四，对不对？ 那么加在机器上面的电流就会减小，机器的电流减小，急电机发射机的电流就会变小，那么在这个变压器的老祖上面会产生一个反向的感应电动式，这个反向的感应电动式加在三极管的机器上面，会使三极管截止， 三角管截止的话，那么这个时候三角管的季节只剩下这个三点七伏给他的机器供电，所以这个时候又开始了新一轮的循环，因为这是一个生压变压器，这边的杂数比这边的杂数要少，生压的，所以会把原来的 这个三点七伏的电压省的很高，省的两百二十伏从这边输出。大家重点的就是这边的一个震荡过程，一个单管自己省那里路， 他的工作方式大家一定要记得啊， 这是个变压器，这变压器呢？是我平时一个降压变压器，原来是这里两百二十五从这里输入，这里输出一个双十二的一个电源 来，再说一个双十二伏，他这个数数有三个角，我们反过来把它做一个升降变压器，对不对？直电流小一点，我们做实验还是可以的啊，也就是说我这边做收入，这边做输出啊，这是 是一个 ek 的电阻，然后再找一个低八八二三极管，这个低八八二啊，他的三个银角是 ecb 发射机体，电机机器， 现在我把它连接好了，积极接电阻，然后接到最边上这个老组的这个银角， 几年级连接的这个绕组的一个角，中间这个抽头，这个也绕组的，和他的发射题我们都会记。三点七伏的电池，这是 led 电灯泡，三点七伏的锂电池， 正极接这个面积的中心车头，负极接这个迪拜，然后的发射机， 大家看看灯泡看亮不亮啊？亮亮吧，对不对？非常好啊，所以这个电动是非常简单，也很容易搭建成功。大家可以 把这个图截下来，根据我刚才和大家讲的分析的这个工作原理，他就捋一遍，一定要把这个电路啊，他的原理讲理清楚，学透了。然后你去学习后面的这个开放乐园啊，或者一些其他的一些正当电路啊，我们的电文帕等等，你就简单了。
2929光头机电
02:59查看AI文稿AI文稿大家好，今天我们来讲一下互补型字机震荡电路的工作原理。我们来看一下电路图，这是两个三极管，一个是 pnp 三极管，一个是 npn 三极管， 拼音 p 的三极管，他的电流是从发射级 e 流向极电级 c 和积极 b， 他的电流是从发射机这样流， 那么 npn 的三极管，他的电流是从他的机电机流向， 就像发射机从积极再流向发射机，他的电流是这样流的， 首先电流经过一百五十 k 的电阻，加到这个加到 q 一的积极，使 q 一导通， q 一打通会拉低 q 二 b 级的电流，使 q 二打通 q 二的发射机到机电机打通以后，电流会经过 q 二给 c 一充电，电流经过 c 一到达 q 一的 b 级，使 b 级的电压升高， 从而促进的机电机和发射机打通，那么此时 q 二也对应的打通量也会增加。电流经过 q 二继续给 c 一充电，当 c 一充满以后，就没有电流流过了，那么相对应 b 级的电流也就会下降， 当 b 级的电流下降以后，那么 q 一的打通量也会减弱，相对应 q 二的打通量也会减弱。电容 c 开始放电，那么这边是正，右边是正，左边是负。呃，电流会经过啊啊 第一结底，那么他的负极呢？电压也会被拉低，使 q 一截止， q 一截止， q 二也会随之截止。 电压呢，就会经过一百五十 k 到达了 q 一的积极，继续使 q 一导通，然后 q 二也跟随着导通，这样就形成了震荡。 我们来看一下这个电路，他是根据这个电路图搭建的，这是八五零的三极管，下面是八零五零的三极管，是这个三极管，这个电阻， 这个电阻就是这个一百五十克的电阻，这是一百一百欧的限流电阻。耳机管就是这一路，我们来把它接上电源，试一下正极，接 pnp 三极管的发射机，负极，接 led 的负极。 好，今天的视频就到这里，感谢大家的收看。
525田野数码

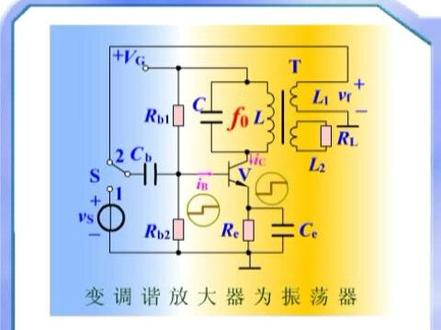

01:44查看AI文稿AI文稿刺激震荡的工作原理，我们先来回顾一下 lc 回路中的自由震荡， 在这种过程中会有自然损耗，最后会停震，也称阻尼震荡，这一点相信大家可以理解。我们想想怎样可以使 lc 震荡持续进行呢？ 如果在电感向电容充电，电容电压上升到最大值的瞬间， 通过电源对电容充电使其恢复初始值，那么这样的震荡就可以变为等伏震荡。如果在电路中加 放大器，则可利用他的电流放大功能实现电源对电容充电这一过程。 在电路接通电源的瞬间， ib ic 的扰动可以激活回路可以当成初始信号。 lc 避免回路选平后一方面输出，另一方面经正反馈回到输入端再放大和选平， 这样周而复始。只要正反馈信号大于初时，信号经放大选平，正反馈再放大的过程， 肾脏经由弱到强的建立起来，直至肾脏自动维持平衡。
132电鹰哥搞电气
06:32查看AI文稿AI文稿嗨，大家好啊，今天的话给大家聊一下那个开关电源的单管制机电路，之前有很多网友也提过这个问题，让我给大家分析一下， 好，刚好今天的话有空，然后就把这个简单的电路图给画出来了，我们今天主要来看一下他是怎么震荡的，怎么输出电压，主要来分析一下他的工作原理 啊。你看我们这个这两这两端哈，这两端的话就是乔氏整流绿波出来的那个三百一十伏，三百一十伏这边的话就是我们的那个开关变压器，这是初级蜡烛，初级这是主蜡烛，这是副蜡烛，然后这边一个刺激蜡烛 啊，这边的话这个三极管的话是开关三极管啊，这个是启动电阻啊，看一下他是怎么工作的哈。首先我们三百一十伏 德电过来，加到那个开关变压器初级这个线圈哈，加到这个线圈，同时这一路加到这个电阻阿一，这个阿一的组织会比较大，有几百 k 甚至一照哈， 加到这个三极管的积极，你看这里有个电容，有个电阻哈，他这这一点的电位的话，我们电压过来，然后会给这个电容充电， 会把充电的话我们这边就是正，这边是负，慢慢的会把这一点电压抬高，这点电压的话抬高大于零点七伏三极管的话就 不会打通，打通就相当于打线哈，相当于打线。然后你看这个三百一十伏通过这个线圈通过这里形成回路，形成回路产生电流， 产生电流的话，他这上上面线圈方面的话就会产生那个感应电动式啊，就是一个感应电动式的，这里一个这边的话就是正，这边是负 感应电动师，他这边的话会感应电压过来这个副蜡烛，哈，感应副蜡烛，因为我们这个是 这个端子跟这个端子是同名端，同名端的话他这边是正的话，这边也是正哈，这边正，然后就这边是负，这边是负的话，然后你看哈我们这个正的话， 他就会这样通过这个电阻给这个电能去充电啊，这边充的话他这边就会充成正，然后这边负的话，然后他这边形成回路啊，这边就是负， 这边负的话就会把我们这点电压拉低，拉低的话他就让这个三极管的话截止 啊，截止的话我们开始这里产生的感应电电动式，感应电动是个高电频，截止的话他感应电动式的话慢慢的话就是这个低电瓶啊，低电瓶的话这个低电瓶过来，低电瓶过来，他慢慢的 因为我们电感有一个这样的特性，这个特性还是要给大家讲一下，就是我们这个电感哈，这个电感他有一个这样的特性，就是我们给他通 通电，通电的话他会产生一个反反向的电动式，我们电流方向是这样去流的哈，电流方向这样去流，那反向电动是就是阻碍我们电流的方向， 阻碍电流方向的话，他就会这边的话就会为正这边为负去阻碍这个电流方向，当我们电流慢慢升高的话，他这边的呃正正电压会慢慢的升高，去阻碍他的电流。当我们那个 电感，电感还有一个这样的特性，电感的话就是当我们这个电流啊，电流我们是这样流，当我们这个电感他断开之路，断开之路就没有电流，没有电流，但是我们这个电感他会， 嗯，有一个这样的问题，就会让那个电流不在一，就是让他慢慢的降低哈，所以说他这里又会感应一个电动师，感应同同方向跟电流同方向的电动师哈，就是这里是正，这里是负，因为你电流要慢慢减小，那我就 会感应一个同方向的那个电动师，让电流慢慢的去减小啊，他这个特性， 哎，很关键。我们再回到这里哈，回到这里，你看我们现在讲到这里是断开哈，断开的话等于这个电流会消失， 会消失，他就会产生产生铜像的那个电动丝，因为我们电流是这样产生铜像像电动丝的话，那这里就是正， 这里是负，这里正。负的话，那感应过来的话就是这边是正，这边是负啊，这边正的话这边负，你看我们负的话给电容充电啊，这个负的话加到这一头，正的话就这里加到这一头， 我们正电压加过来的话，就会把那个三极管这点电位去抬高，这点电位抬高的话，那这个三极管的话，他又进入下一个循环导通啊， 我们开始讲到这里是结石，他结石的话他就会这样，如果我们下一个循环他倒通的话，他又会上升成一个这样啊，就是反复交替的这样去倒通与结石，倒通与结石，然后我们这边的话就会产生一个这样的脉冲 出来，产生一个这样的脉冲出来，然后我们会覆盖到刺激线圈，也会产生一个这样的脉冲哈，产生一个这样的脉冲，产生这个脉 中的话，通过这个二极管整流电容滤波就会产生我们一个想要的电压，想要的一个直流电压，他就是这样的一个工作原理。啊啊， 如果大家觉得还有哪里要改进或者说的不对的地方，欢迎大家提出意见，我们一起学习讨论。好，那我们下期再见。好，拜拜。
483赣农弟兄

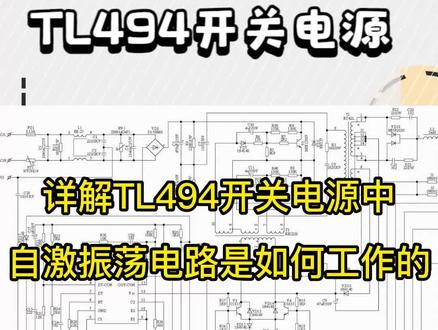

04:27查看AI文稿AI文稿大家好，这是一个 tl 四九四的开关电源，我们来看一下这个电路图，它的一个工作原理，我们从这个二百二十伏开始，二百二十伏交流输入， 上面是一个保险，他的额定电流是三点一五安，那么超过这个额定电流，那么这个保险就会烧断。下面是一个 ntc 的热门电阻，他的型号是 ntc 八 d 杠九，这个热门电阻他起到一个防浪涌的作用，带过来是一个安徽电容， 也叫做供摩电容，它的型号是幺零四 ac 二百七十五伏，也就是它的耐压式二百七十五伏，然后这是一个电阻， 这个电阻是一个六百八十 k 的电阻，他在这里的作用主要是放电，这里边有一个、两个、三个、四个，有四个电容，那么当通上电的瞬间会给这些电容充电，那么断电的时候就要 经过这个电阻，把他们上面存着的电压给释放掉，防止我们不小心碰到插头发生触电的危险。再过来是一个供摩电杆，供摩电杆的作用它是滤除高频杂播，然后是两个歪电容，中间这一点是接地， 这个电容它的作用是滤除火线与地、零线与地之间的干扰，也叫做擦膜电容。然后过来有一个压敏电阻，这个压敏电阻它的耐压值是二百七十五伏， 也就是说当这个电压超过二百七十五伏压门电阻就会被导通，那么导通以后，这个保险就会瞬间烧断，从而保护后机电路。然后再过来又是一个安徽电容，那么他和这个安徽电容的作用是一样的， 由这一部分电路就组成了一个 emi 绿波电路，然后经过四个整流二极管整流，整流以后经过两个电容 串联立波，这个一个电容是二百五十伏，两个电容串联就是五百伏整流立波以后，他得到一个三百一十伏的电压，三百一十伏得到以后，经过两个启动电阻，经过一个分压电阻过来以后，分的一个电压经过二点二欧的一个驱动电阻， 给这个三极管的 b 级提供一个电压，那么当这个 b 一导通以后，这个 c 就会导通这个三百一十伏过来，经过三极管导通以后，走这边下来，经过这个线圈，然后上去经过变压器的初级线圈， 回到了这个电容的负极，那么此时三百一十伏过来以后，给这个线圈充电，那么这个线圈上就会产生一个左正右负，同样在初级线圈上也会产生一个下正上负的电动式，那么在这个线圈上也会产生一个左正右负 的感应电流，这个电流过来以后，经过这个加速，电容经过电阻，使这个 b 级的电压升高，那么 b 的导航程度也会增加， c 一的导航程度也会增加，他的电流增大以后三百一十伏给这个线圈继续充电， 那么使这个线圈它的一个能量增强，那么辅助绕组感受到的能量也会越来越强，那么辅助线圈感应出来的电流也就会越大， 辅助线圈感应的电流叠加过来，这个三极管的打通程度就更强，当这个电容被充满以后，那么他的电流就开始下降，流过线圈的电流一下降，那么他的方向就会发生翻转，变成 左负右正，那么同样这个绕组他也会发生翻转，变成上正下负，那么当这个线圈他的方向发生翻转，变成了左负右， 那么这个负极过来以后，加到了 b 级，那么就会使这个三极管截止，当这个三极管截止以后，那么这个电容就开始放电了，从这个电容出发过来以后，经过这个线圈 再下来经过吉利变压器的一个绕组上去，然后再经过下面这个三极管， 经过两个启动电阻，然后分压电阻，再经过这个偏置电阻，是 b 一导通， b 一导通以后，那么 c 一导通，然后过来回到电容的腹肌，那么这就是下面这个三极管导通的时候，那么他的一个电流流向， 那么这个和上面一样，那么随着他的这个这个绕组左边是负，右边是正，那么这个电流过来以后，一会叠加到这个三极管的 b 级，使这个三极管的打通程度持续增强，然后呢就重复上面 这个步骤，是这两个三极管轮流的导通，那么在这个变压器的处理线圈上就会产生一个变化的电流，那么刺激也会感应到变化的电流，然后再整流输出，那么这就是这个刺激震荡它的一个工作原理。好，今天的视频就到这里，感谢大家的收看，我们下期再见。
886田野数码

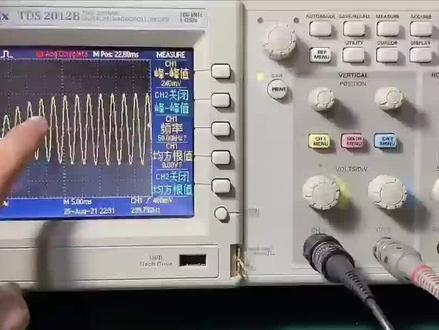

06:05查看AI文稿AI文稿大家可以看到，呃，上电的瞬间，他是一个很小的扶直，在这里劳动，就是说大家好，今天来和大家分享一下运放自激震荡产生震前波的这个电路 大，大家可以看到这个视频中的就是这个电路图，他和我们之前说的这个运算放大电路的最大的区别就是在运算放大器的铜像端引入了这个 rc 构成的一个带通离合器，也就是我们常说的这个选屏网络。 这个电动的话主要包含两个部分，第一个部分就是我们刚刚说的这个选屏网络，他决定着我们输出正前波的这个频率，输出正前波的频率 f 零的话是等于二二 二排 rc 分之一是由这个 rc 决定的，一般我们通过这个电路产生一兆赫兹以下的正线波都是 ok 的。呃，然后的话就是这个稳伏网网络，他是在运算方向器的反 反向端，它主要包含这个电阻和这两个二极管。嗯，特别注意的是，这两个二极管主要是充当一个飞线型的环节，也就是这个二极管，当他的流过他的电流增大时，嗯，他的动态电阻是减小的，反之是增大的，从来从而控达到我们 稳定这个输出正前方的这个扶直的这个目的。呃，这个根据我们同向比例运算放大电路的这个放大的放大倍数的这个 等于一加 r f 加二 d 除以二一，这个二 d 的话就是我们二极管的这个动态电阻啊，我们这个电路的起震和扶直平衡条件是要这个放大倍数大于等于一的。 下面说一下这个基本的原理，就是假如在运算放大器的同向单有一个非常小的信号，经过这个同向比例运算放大电路之后，再反再输出单会有一个放大的信号，然后经过我们 这个选平网络选出一个，选出这个 f 零的这个信号啊来右加的这个铜像比例运算方式放在七的正向端，从而如此反复的去放在这个信号，最后通过我们这个稳符网络，把他的福值稳定在一个呃特定的范围啊， 从而达到我们一个产生这个正前部的目的。今天我们来通过这组实验的这个参数，我们来实际的测量一下这个啊运放刺激震荡产生正前部的这个电路。 大家好，下面的话我们来实测一下这个运防的刺激震荡的这个产生那个震险波的那个波形。 呃，首先呢我们那个跟实验店都一样，那个选平网络那里电阻和电容分别是五十千欧和呃十拉法，下面我们来看一下上电瞬间这个 个呃刺激震荡孕方的这个刺激震荡的他那个波形是什么样的啊？现在我试播器设置了触发，是一个 单次出发，下面我来上电对实验电路进行上电，大家可以看到呃上电的瞬间他是一个很小的复制在这里劳动，就是说他有一个正反规在里面，跟我之前说的那里还有一个正反规在哪里面慢慢的啊，后面的复制就是区域稳定的，这就是通过后面的那个稳符的那个 啊复反馈的那一条那进行控制的，大家可以看一下这个的话还是比较比较玩，比较能够说明这个 啊，自己正当的这个产生过程的，他是从小小的信号有个小的信号，然后一直正向，正向反馈，正向反馈啊，然后再去一个比较稳定的这个辅指， 下面我们来看一下这个啊，现在就是稳定之后的，稳定之后的这个波形，他的峰峰值的话大概是八点一伏， 然后的话频率是三百赫兹左右，和我们通过 f 等于二排 r c 分之一算出的的三百多赫兹的话，其实差不多，因为我们用电容电阻的话，他参数是存在差异的。呃，这个这个频率和扶植的话，扶植的话好像是 这个福字的话，好像不太好计算出来，只是说，呃，我们起真的条件是要要求那个 那个副反馈那里的争议要大于等于三的。大家可以看到现在我那个选屏网络那里，那个 rc 就是一个带通滤波器那里，呃，那个 r 还是五十五十千哦， c 的 话我现在是一百批法，大家可以看到。呃，现在这个频率变成了二十七 k 赫兹啊，分分值的话也会相应的减小，因为这个，呃 那个选屏网络那里也会影响到他的这个反馈的这个电压，导致最后稳定的电压也会。之前是十纳法的时候是八点多伏吗？现在成三点八八，三点八几伏了啊，这个也是有影响的， 然后的话频率大家可以看一下，大大概就是十纳法到一百匹法大概是一百倍吗？三百之前是三百赫兹，到这里的二十七赫兹大概也是 一百倍的样子吗？这个也是可以对应上来的。呃，所以说大家如果要呃改变这个输出正弦波的，就是运放资金正当输出的这个正弦波的频率的话，可以调整我们的那个 啊， lc 那里的值，大家都可以去尝试一下，这个平均也是可以改变的，这个和我们理论计算的也是差的也不大的。 嗯，大家可以看到现在这个测量的这个波形是我去掉了，就是反馈环路那个二极管，那里的 二极管就是没现在没有那个那两个二极管了，并且我把那个反馈电阻二 f 呃调整成从一点八 k 调整成两 k 了，因为他的起正条件是要放的倍数大于等于三，呃大，大家可以看到现在是起正还是正常的，但是说就是说这个频率的话也是 啊，三百合十左右，但就是说这个峰峰值变得比较大啊，到二十多伏了，之前是有二极管的时候是八点多伏吗？并且负半轴出现了这个失真就是饱和了。 呃，所以说我们这个副反规环洞那里加上那个二极管，就是说我们书本上说的是非现金环节是非常有必要的，可以用来稳定他的这个符值，在一定的范围不会出现这种失真的情况。
643小鱼教你模数电

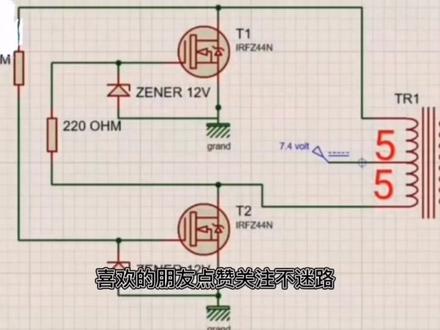

01:41查看AI文稿AI文稿双击加关注，带你学电路。这是一个双厂项链管高压发生电路，它与一般的双管电路比较高电压不同，它最低可以采用五伏的电压供电。它制作的关键在于这个变压器， 这是个异形的磁心骨架，在骨架的里面用绝缘胶带做一下绝缘处理，因为它会产生很高的电压做绝缘处理，为了防止线圈之间被击穿，这是零点一毫米的七包线，我们用一根导线给它做个引线，用胶带把线头给它包裹好。 与七包线相比，他的线比较硬，为了防止七包线被扯断，顺时针绕上五百圈就可以了。每绕一层，用绝缘胶带给他做一下绝缘 是一个关键的步骤，每一层都必须做好绝缘的处理，原因就是为了防止他们线圈之间被高压击穿，发生短路。这边的一端也用导线做 做一根引线处理的方法，同样的方法，用胶带给它包裹住，做好绝缘，这是变压器的刺激线圈。现在我们用零点五毫米直径的七包线绕一个初级，初级采用中心出头的方法，每一个绕组绕至五圈，两个绕组就是十圈， 用胶带给它包住。为了防止磁性散架，这个高频变压器就制作好了。这其实是一个类似 zvs 电路的双管刺激震荡电路长效应管的漏级，接到变压器初级线圈的两个绕组。 具体的线路看一下电路图，喜欢的老铁可以收藏一下，最低可以使用五伏的电压供电，电压越高，它的拉活幅度越大。大家有什么想法可以制作一个什么样的电路呢？ 欢迎评论区讨论，各位老铁这次学会了吗？相信自己，您看着看着就学会了，喜欢的朋友点赞关注不迷路！
55塞北科技小课堂

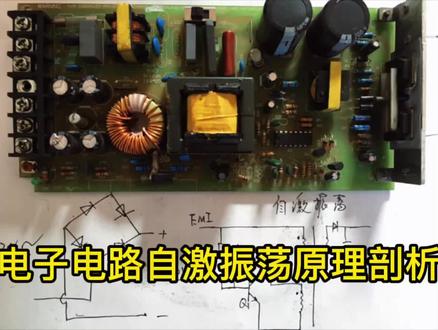

05:09查看AI文稿AI文稿呃，大家好，今天咱们讲一下电子电路自己蒸蛋的工作原理，呃，我认为，呃，只要把这个原理掌握了，对这个开关电源的检修，还有逆变电源，逆变 啊， pfpfc 升压电路，呃，理解起来就会很简单。呃，接下来咱们看一下他的一个工作原理。首先二百二经过一 mi 滤波，还有全波整流，呃，会生成一个三百一十伏的直流电源， 三百一十伏的直流电源与变压器的初级线圈，呃，初级绕组和这个三极管，窗帘啊，窗帘起来，嗯啊，然后他这个三百一十伏电源经过一个大电阻啊，八百 k， 六百 到八百克都可以，然后来到了这个三极管的积极，呃，变压器的刺激绕组与这个电容创起来，然后来到这个三极管的积极 啊，主要这部分就是构成了他的一个自己正当电路。接下来咱们看一下他的一个工作机理， 首先三百一十伏啊，经过八百 k 的一个电阻，这有一个啊，小的电流三极光，只要这呃电压有零点七伏，他就可以导通，然后他这啊有啊， 嗯，他这会有一个小电流促使啊，让这个三三极管微导通，微导通的情况下， 然后电杆经过这个三极管啊，就形成回路啊，电杆的一个特性啊，咱们记住四个字就可以啊，来来去去留 啊，来句，去留， 对电流的作用是来去去留啊，当他来的时候，他会阻碍这个电流，会啊，啊，有一个 感应出一个上正下负的一个啊，感应电压这头也是上正下负，嗯，上正下负啊，就会 会阻碍他这个电流进一步增大，然后是这头，是啊，电容是这头左正右负 啊，你看这是相当于啊，咱们把这个电感跟电容都可以理解成一个电池啊，所以说这两个电池串联啊，会让他这个积极的这个电压增大， 积极的增电压增大，就会让这个三极管的电流逐渐增大啊，然后直到他这个三极管饱和导通，直到三极管饱和导通啊，一旦到了饱和导通的时候，他这个电流就不会变大， 呃，电流就不发生变化，电流不发生变化，他这个 就不会有感应电压，就不会感，就不会有感应电压，然后这部分啊，这个电压就会消失 啊，这个电压就会消失，这个电压一旦消失的话，然后，呃，这个三极管就会退出，这个退出这个饱和状态，逐渐退出饱和状态，这个电流逐渐啊通过他的电流就会逐渐减小 啊，我们再看这个他电感作用来去去流去的时候就会流啊，啊，所以说会为了阻止他的这个电流减小，这就会感应出一个 下正上负的一个下正上负的一个电压， 然后这也是啊，同名端，他的同名端是负啊，这也是个负，这会啊，这有个正，嗯，然后，嗯 啊，就会让这个三极管啊，就会让三极管处于一个截止状态，又回归到原始的一个状态，嗯 啊，这两个状态就会来回循环，往复往复进行下去，这就是他的一个自己争当的一个工作原理， 这个大家好好的理解一下。嗯，一旦啊，只要掌握了这个自己正当的工作原理，对电子电路的其他电路，包括开关电源其他一些电路的 啊，理解就会很简单。嗯，今天咱们就讲到这里啊，喜欢的话点赞加关注，感谢你的观看。
450鑫鑫讲DCS
03:10查看AI文稿AI文稿大家好，今天我们来讲一下嗯，字迹真当电路的工作原理，我们来看一下这个图，这是一个很简单的一个呃，字迹真当的一个电路，我们来看一下他是怎么工作的。 首先电流通过正极经过数据线圈流到了三极管的 c 级，另一度经过一个启动电阻， 到了三极管的 b 级，此时呢三极管的 c e 级就打通了。电流经过数据线圈到三极管的 c 级一级，然后到他的负极形成一个电流， 当这个数据线圈感应到这个变化的电流，那么就会产生变化的磁场，此时呢，他就会产生一个上正下负的感应电动式，那么 辅助线圈也会产生一个上正下负的感应电动式。当这边为正的时候，那么电流就会从正极经过电容充电，充电以后呢，再到三极管的 b 级，使这个 b 级的电压升高，从而使 c 级快速的饱和打通。 是这个电流呢，经过 ce 流向他的负极，当这个饱和打通以后，他的电流开始减小，那么由于这个变压器他的特性呢，是使两端的电压不能突变，所以当他的电流变小的时候，就会有一个力去阻止他变小， 那么塔顶端的电压就会开设一个翻转，变成一个上负下正的一个感应电动式，那么此时辅助线圈也会产生一个上负下 驾证的感应电流时，当这一段变成一个负的话，就会拉低 b 级， b 级的一个电压， 会拉低这一点的电压，使这个三极管呢处于截止状态，当他截止以后呢，这一点呢 就不通了，那么当这一点不通以后，他电压流不下来，还是他的这个变压器的一个特性，不能突变，当他你不能流的时候，我要 你留不下来，我就给你一个力，让你留下来，所以他这个时候他脸上的电压再一次发生一个翻转，上变成了上正下负， 然后呢感应电动式呢？呃的辅助线圈也会感应到一个上正下负的感应电动式，从而呢又开始给这个电容充电。充电以后呢又加到这个三极管的 b 又是 c 级开始打通了，电流就从上面往下边流， 这个留下来了，这就形成了一个三极管开合关的一个动作，当他不停的开合关，那么出去线圈上也会产生这个变化的电流， 刺激线圈也会感应到一个变化的电流，从而呢经过这个二极管整流以后，然后立波输出给后续电路，这就是自己真正电路他的一个工作原理。好，这个呃，今天的视频呢，咱就讲到这里，感谢大家的收看，再见。
219田野数码

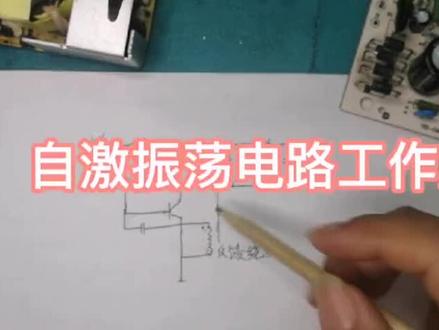

04:21查看AI文稿AI文稿大家好，这个视频呢，我们说一下这个自己正当电路，自己正当电路呢，就是指控制这个康管导通关闭，他没有专设的这个正当电路， 像这个充电器，他是一个他吉利反击式开关电源，这是他这个康管，这个康管他主要是由这个 有单独的这个控制原件来控制他，而这个自己正常电路呢，他主要是有这个反馈绕组和这个康管充当这个正当原件， 利用这个康网管退保盒来完成。这是一个简化的电路图，只要我们把这个自己折上电路，他这个工作原理能理解透，那么我们去学习这个康网点燃就会容易很多。这个三百伏正极分两路，一路 加到这个开关变压器的处理造主用这个康管的急电剂，发射剂到地，内容呢通过这个启动电阻加到这个康管的机器，当我们接送电源之后，首先通过这个启动电阻给这个康管的机器提供一个积极电流，使这个康管导通， 那么这个三百伏正极通过这个变压器的触及绕阻，通过这个康管到地就会形成一个回路，这个时候由于这个其中电阻他的组织非常大，这个积极电阻比较小，这个康管处于一个放大状态，也就是说这个康管 导通程度比较小。这个初级绕组呢，电流呢，从无到有，它会产生一个上正下负的质感电动式，这 电流从无到有不断增大，就是一个变化的磁场，那么在这个反馈绕路中呢，就会感应出一个电压， 这黑点呢就是他的同名段，他是上正下负，那么这个反馈绕组呢，也是上正下负这个刺激绕住呢，他是下正上负，这个二极管他不会倒通。 当这个反馈绕路中感应出上正下负的电压之后，那么这个正电压给这个电容充电，加到这个开网管的积极，使这个积极电压升高， 这个康好管导通程度增大，那么流过这个初级绕口红的电流也开始增大，这个时候反馈绕路中感应处的电压开始增高，加快对这个电容充电， 使这个康管迅速进入这个饱和导通状态。这个导通的过程呢比较容易去理解。三百副正极通过这个启动电阻，使这个康管导通 导通之后，这个处理绕路中产生这个变化的磁场，然后这个反馈绕路中感应触电压，使这个康管迅速拔河导通，这个过程呢比较容易去理解。那么这个康管是怎么截止呢？这个过程呢？相对来说比较难理解一点。 当这个康安管饱和导通之后，那么他就相当于是一根导线留过这个康安管的电流就不再发生变化，也就是一个恒定的电流，同时呢，留过这个变压器出局造主中的电流也不再变化，他也相当于是一个直流电，就没有这个变化的磁场， 这个初级绕阻和这个反馈绕阻的尺通量将会减小，就说这个反馈绕阻他感应出的这个电压将会降低，我们根据这个电杆的特性，电杆中的电流不能突变，那么这个时候他会产生一个上负 下证的一个电动式，那么这个负电压呢，他会迅速把这个康管积极的电流给他拉低，使这个康管退出宝盒导通，这个时候这个处理绕中的电压也发生导向， 将会是一个下正上负的一个电动式，然后自己感应出一个下负上正的电压，这个二极管他会导通，然后绿波 输出电压，然后再经过这个启动电阻，使这个康管再次导通，这样反复去循环。好，谢谢大家。
