ug后处理怎么处理主程序和子程序
大家好，欢迎来到飞鸿编程啊，有很多的初学者啊，总是以为我们这个编程邮集编好了之后，是不是就可以直接上机了，这样的程序呢？其实我们是不能直接上机的，我们要通过一个 后处理的一个转换，那么我们在这里的后处理呢，在我们很多的初学者当中，往往对这个后处理理解的是很透彻，那么我在这里给大家总结一下。首先我们常用的后处理， 在目前的市场上最多的有三种，哪三种呢？法拉科、西门子和三菱，那么这三种后处理我们在做这个程序做完之后， 那么我们在后处理的时候呢，就要对应的去选择好，这是一个机床控制系统的一个后处理，就是要对应的啊，比如说有三菱的啊，有那个法拉科的， 那你的操作系统是什么就要选择对应的，这只是一个方面。第二个就是我们机床本身，他有一个带刀库和不带刀库， 那么带刀库的嘞，就是我们后处理的时候嘞，会有一些自动啊，或者说带刀库这样的字样，那如果说像这样子的一个手动啊，或者说这里的无刀库，那这个时候嘞就是你的机床如果说没有刀库，而你用到的是一个带刀库的程序， 那么这样的程序是不可以用的，用他会报警，所以说我们在这里使用合理的后处理是非常重要的， 那么我们在实际工作当中呢，如果说要出程序，要处处理，那么我们通常都会在一些外挂上面进行，因为只有在外挂当中呢，他才能够出这个程序单，自己没有通过外挂出程序单的话 非常麻烦啊，也不是说不行，那么这个我们在这里的星空外挂的后处理 出程序单的话呢，在这里就可以有一个，这个是选择后处理，同时还出程序单，那如果说我们选择的是仅后处理，那只是后处理而已，仅程序单，那这个量就只 只是出程序的，所以说我们选择的方式呢，根据你自己的个人需要，然后我们选择的，那像我这个地方，他有不同的刀具啊，有刀的换转换，那么我们给他一个什么呢？给他一个自动换刀的啊，给他一个自动换刀的，随便 找了一个，这是木野鸡的这么一个后处理选择确定，那么这个时候我们的这个后处理呢，就完成了做出来的，看到的这一个， 我们看到的这个呢，也就是对应的呢，也就是我们的一个程序单，当我们的程序单完成之后呢，他的这个后处理出来的程序呢，才是我们机床能够读取的。 那喜欢这个视频的朋友可以点赞加关注，谢谢。
粉丝2551获赞9684
相关视频

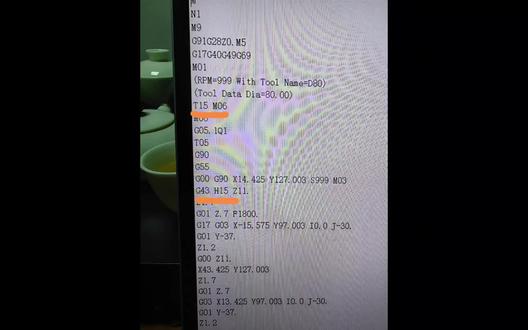

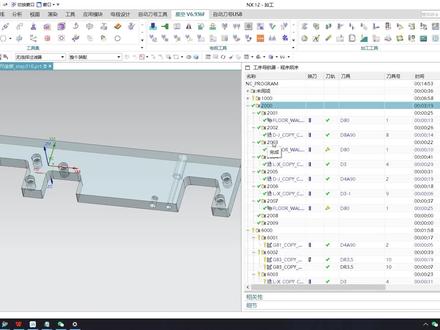

01:36查看AI文稿AI文稿今天，哇，我们以三零的后处理，我现在给大家演示一下如何直接通过后处理生成主程式跟子程式。比如说我点后处理，我找到我的三零的后处理，三零的后处理我们也在这个 三零后主，我找到我们三零三零自主加子的这个后主，主加子的后主，我们然后呢先输个主程是两千啊，我们三零就不需要 o 啊，就输 两千，这时候我们直接就点生产就可以，这时候就会对这个城市一个批出，然后也会生成一个两千这个主城市，把它所有环保进行的创联起来，我们进去看一下，这时候我们是不是就有个两千的主城市啊？进去看一下 就有两千，串联了七个自称式，两个幺九八，然后有七个自称式，这是我们一种方法，就是说主程式加自称式，如果我们需要把所有的刀具，所有的自称式放在一 一条城市里，就是只有一个城市。传奇派就是有时候也是用的比较多，就所有道我们只生成就一条城市，那中间有个 m 零一，我们好选择性的暂停，你就点后处理，然后我们找到我们 m 三零这个后处 啊，就是他就把所有把刀全都处理到一条城市里面，好为了区分，我就把它放在另外一个文件夹，我们把它放在这个文件夹， z w 这种东西， ok 一啊，我们就是把所有的刀都处理在一个主材这里，我们打开门出去看一下，我们在 z w 打开看看，你看是不是就是啊，所有把刀，所有的刀都在一条城市里，现在已经暂停了，不是他就只有一个城市啊？然后这个城市结尾就是 m 三，就是这个，今天我们就介绍到这里。

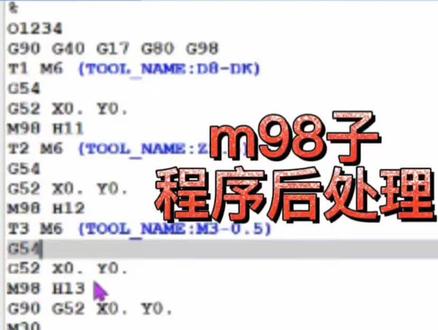

01:47查看AI文稿AI文稿大家晚上好，今天给大家看一下我们这款 m 九八吊用子程序的后处理。 先看一下我们的程序组是十一十二十三，这个对应的是我们 m 九八调用的名称，我们可以后处理一下。看一下这是我们一个主程序， 就是我们这边 m 九八钓友男成一组名称号， 再用我们那个子程序再处理一遍， 这样的话我们的子程序就处理好。把我们的子程序复制到我们前面出来的主程序后面。 这样一个 m 九八要用子程序内部调用的啊。 内部调用的紫砂锯仿真一下。
02:30查看AI文稿AI文稿如何让我们后处理出来的这些程序全部合成一条程序？大家好，我是飞鹏，那么我们在这里做后处理的时候呢，往往有很多时候呢，我们的这个机床 给他的程序，他是一条一条去做的，有些机床呢可以一次性放很多条程序，让他连贯着做，但是现在有很多的机床呢，他不支持这个功能，所以说他必须要把这个程序啊一头一尾，一头一尾的给他串起来。那我们能不能从这个后处理的时候去解决这个问题呢？ 我们进入到这个加工里面来，然后呢把我们的这个程序要后处理的一个就是后处理出一条程序，那么我们这些程序呢，要先把它放到一个文件夹里面，这个操 操作对吧？不能少放在一个文件夹里面， 这个晃的时候呢顺序千万要注意，不能把这个顺序呢 搞错了，要不然给你的刀呢呼处理出来呢，他这个顺序就是根据你放的顺序来的，所以说这个放的时候一定要很小心啊， 这些不用的呢，我把它放到微用箱里面去，然后呢我的程序呢我只要这一条，我把它放上来，这条呢也给它放上去，好，然后我们再选择这个文件，选择这个文件夹，再来进行这个后处理， 这个后处理的时候呢，我们选择的是啊这个自动换刀，因为我这是一条程序，有很多的刀，所以说我们必须要用到自 自动换刀，这个后处理一定要是支持自动换刀的，要不然你做不出来的选择。确定 这个时间可能稍微要等两分钟， 看后处理完了，那我们来看一下，现在这里的程序呢，就变成了 只有一个程序，那就只有一个程序，这个程序里面呢包含了这样的刀，这样的程序，那我们在做操机的时候呢，就只需要输这一个程序，他自动会给你把所有的刀从头到尾的连起来。喜欢这个视频的朋友可以点赞加关注，谢谢。
346飞鹏
07:54
00:39查看AI文稿AI文稿很多初学者刚用 ug 的时候，不知道如何出程序的，如何好处理，实际上呢，我们一般就可以通过外挂来就可以了 好处理加工单，然后呢就选择像你要仅仅好处理还是仅仅出加工单，这个都可以的。比方说我只要出程序单，你就确定 这时候呢他就会给你进行一个生成，出来有工程图、图片以及我们的刀具， 这样就可以了。

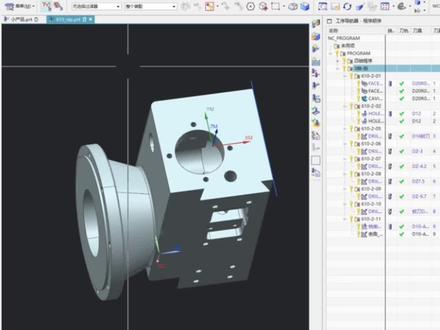

03:14查看AI文稿AI文稿大家好，我是千一峰啊，今天的话呢，给小马分享一个后处理生成组书出的一个问题啊，就是说呢，我们选择这个后处理生成代码啊，那么他会生成一个合集，就是一个整体的啊，然后在每一个 程序组呢也会单独生成一个 nc 程序啊，那如何实现这么一个方式呢？刚好我们这位同学啊，是吧啊，有这么一个要求啊，然后这边我说记得 发我信息啊，然后我这边就给他把这个视频呢进行录制出来啊，该怎么做呢？接下来我们进行操作一下啊，小伙伴们记得点赞加关注啊。好吧，嗯，又见后助理 啊，我们这边呢先选择一个后处理啊啊，我找到桌面啊后处理，找到这个叫做零七零五吧啊，这个零七零三杠五 三 q 啊，找到这一个好，确定一下，好，然后把它放哪里去呢？放到计算机的。呃呃，一盘啊，新建一个文件夹吧啊，新建一个啊，等一下啊，空白位置右键新建一个文件夹啊，今天是啊，随便给个名字吧。好吧，确定一下，打开好， ok， 好，伸张录。 嗯好，这个时候的话呢，我们进入到啊一盘里面去啊，叫做幺幺幺五啊，你看这里面是不是只有一个 nc 程序呢 啊，我们进行看一下，刷新一下，观察一下啊，关掉啊，那这边的话我们进行把它进行调整一下啊，调整一下啊，然后这边还是一个 mtx 的一个格式哎， 那这个就不对了，你看一下后处理，他是 nc 啊， nc， 那这边我们改成呢零零啊零幺吧，零幺， ok， 好，生成之后呢，我们进入到这个一一里面去啊，就生成了一个零 幺的一个 nc 程序，是不是啊？那么生成这个内容之后呢，那我如果说想让他每一个成语组也都生成一个出来，那这个时候我们就打开啊，我们这个后处理啊，找到呢后处里面的一个零七零五的一个位置啊，零七零五，杠零三啊，这个 ok， 好，打开它 啊，打开它之后呢，进入到啊我们的这个啊输出设置里面来有个其他设置，这边有个叫做生成组输出， 你只要把这个区打勾，打勾之后呢，然后进来我们进行保存一下啊，保存一下啊，文件啊，另成为啊，确定一下 啊，杠主输出我们就 qz， 好吧，啊，是吧？ qz 好，保存完之后呢，接下来我们再进行后处理，因为刚才是没有升成主输出吗？现在我把它我把这后水生成主输出了，然后再进行后处理啊， 然后找到呢这个 qz 的这个后处理啊，是吧？好，确定一下，好，伸展好之后呢进行确定。好，那这个时候我们再到这里面来进行看一下，就会发现啊，是吧啊，每一个上面都有对应的，你看像零一， 是啊，程序头啊，程序尾啊，对吧？啊，然后呢？我们的一个零二啊，你看程序头啊，然后再是我们的一个程序尾，对呗。啊，就每一个单独的成语组他也都生成了一个单独的啊 nc 程序，是不是啊？那么这个方法同学们学会了吗？ 啊，学会的小伙伴记得点赞加关注啊，想学编程可以搞，可以来进行找一封啊，是吧，三轴四轴五轴的课程我们都有做培训的啊，好，感谢你们的收听，再见。
02:45查看AI文稿AI文稿大家好，我是杨树，有粉丝问我说让我给出一期后处理啊，出程序的操作过程，还有自己家粉丝，第一个有求必应，第二个就是用邮寄，不会后处理，出程序就相当于是白用， 对吧，这个咱家粉丝我也不允许，你们还不会啊，下面咱一起来看一下，非常简单啊，大家几秒钟的时间啊，咱们讲一下子，草图也化了，模型也变了，那么到出程序这步的时候，选中你想啊后处理的程序，鼠标右键 找到后处理，点击然后在在这里边找到啊，三轴啊，这个是 ug 本身自带的，然后我也有一些就是更好用一点的后处理啊，包括自己做或者是 说买啊，都可以啊，我这就用它选中后处理文件，然后点击确定， 因为这是一个多段的程序，所以说，呃，他会提醒啊，然后点确定之后，这个程序就出来了， 呈现出来之后呢，我们就可以直接把它另存为，存到哪里呢？存到你的 cf 卡或者是 u 盘里边，格式可以直接用默认的格式也可以选择，就是 下边还有一个就是 g x t， 然后取一个文件名零一啊，找到你要保存的路径， u 盘啊，我可以代替卡点一下保存确定，然后 电脑这边找到这个文件，打开之后啊，有一些就是特殊的文字啊，比如说中文什么的，我们需要给他删掉，直接给他删掉， 不要留特殊符号啊，然后结尾也一样， 把下边这个带中文的给他删掉，删掉之后这个程序一保存， 哈哈哈哈哈哈， 屋里边安地暖啊，有点吵，在冲击状，当当当当的，然后讲到这里呢，相信大家已经看明白了啊，这就是他的整个过程，然后直接 就可以，呃，用你的优盘啊，或者是 gf 卡啊，加入到设备上啊，一传程序就可以用了。那就分享到这啊，这个车间现在这个环境不适合给大家再分享啊，咱们下期再见，拜拜。
732杨树干机械

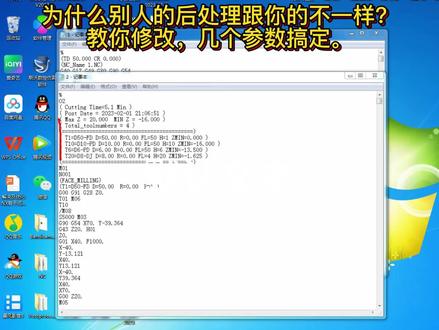

03:27查看AI文稿AI文稿哈喽，大家好，我是卓越高工，今天给大家分享一个新的领域，我们后处理的一个设置与修改。 好，我们首先来看一个，第一个后处理出出来的一种结果，那么这种结果我相信大部分人处理出来的结果都是这个样子，好，我们看我处理出来的结果是什么样的， 那么这种结果大家注意观察一下啊，那么这上面就有整个的刀具的一个信息，包括是几号刀啊？乃至于刀长是多长 是吧？好， h 是多少号，对吧？深度是多深啊？这里都有详细的一个体现，是吧？那我们要怎么样才能做出我们这种效果呢？那么就要涉及到我们 ug 后处理的一个修改啊， 我们进行操作，首先啊，点击我们这个开始，找到我们所有程序，找到我们西门子 nx 二，找到我们这个加工，接着找到我们这个后处理构造器啊， 好，构造器出来之后，那么他会弹出一个窗口，那么那么这个窗口的话，那么这里有一个打开啊，好，打开，我们要打开我们哪个作为一个修改的目标呢？啊？我们拿我们这个后处理来讲解，我们打开 好，打开之后，那么第一步我们点击这个程序和导轨啊，程序和导轨好，点击好之后，那么接下来我们点击这个工序起始顺序啊，好，点击好， 好，之后呢，那么我们这里有一个这样的定制命令啊，先选择这个定制命令，然后这里有个导入， 导入，我们找到我们 n x 自带的一个程序开头的一个啊，一个文本是哪个呢？那 p， b， c， m， d tour， mister tour， 好，我们找到这个文件，点击下，然后我们打开 好，打开之后，那么接着我们这里确定下来。好，确定下来之后，那么我们这个步骤是为了我们后面的一个步骤的一个操作啊，我们点击这个程序啊，那么在程序这一块的话，我们点击 这个深度号，好，找到我们刚刚调用的这个命令，哪个命令呢？就是我， 我们刚刚这个导入信息命令，好在这个 cmd 出来了，这个命令好，点击一下，好，点击一下之后，记住我们点击一个添加快啊，添加快，我们把它拖动到哪个位置啊？拖动到我们这个程序的一个开头的位置 好，那么我们这里就放置上去了。那么最后一步保存啊，保存好，确定好，保存好之后，那么接着我们打开一个程序啊，打开一个程序给他后处理出去一下 啊，全部选中后处理好，那么选择我们这个查找啊，刚刚修改的这个部分后处理， ok， 然后选择一个路径。好，我们选择桌面，我们给个三对吧。啊，确定好，那么这个程序开头我们就有了这么一个功能在里面啊，哈哈。
1562卓越数控编程培训—高工

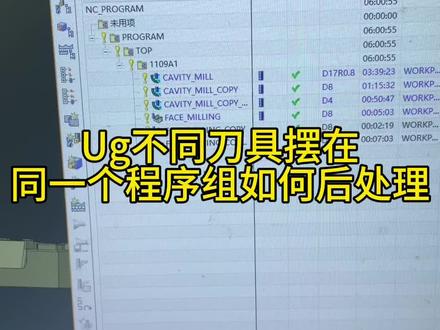

00:39查看AI文稿AI文稿当我们不同的刀具呢，多在一个程序目录下，如何来出程序单呢？在我们星空的七点四这一个版本里面呢，你可以看到这里有一个好处理加工单，那好处理加工单的时候呢， 我们可以就是带刀库的这一个号处理，仅存存程序单，然后进行一个处理，这个时候呢看一下有没有报错，因为很多 他们提示说，哎呀，不同的刀具在同一个程序组啊，就会爆错，那高版本就高，稍微高一点的版本啊，像七点四他就可以，你看他就不会，他就一个。
244乘光UG数控编程
03:16查看AI文稿AI文稿哈喽，大家好，这个视频我们接着来最优级后处理的一个制作来进行学习。今天的话讲我们的一个序列号的一个设置方法的第一种方法，他是什么意思？我们打开软件来看一下，首先的话这个地方我们用现在做好的这一个， 就是我们在这个换刀这个地方有这个 n 号，这个 n 号的话方便于我们对于程序的一个跳转，还有对于程序的一个查看，这个地方也有 啊，那我们一起来学一下这个功能是怎么做的。首先的话我们这个地方新建了一个后处理啊，他是最原始的，这个地方每一行都有这个 n 号。 呃，这样的话会增加我们的程序不是很好程序的文件的大小啊，这样不是很好。第二种的话这个说话就是这个呃，序列号式的十的递增。第三个的话就是我们这个 n 的话后面有几个零啊？ 我们一起来一个来解决一下。首先的话我们改下了一个格式，就是我们一个一个的递增，在这个 n c 数据这一行找到这个序列号的一个开始，这里高度改为一，他现在的话就是一的递增 啊，现在就是一二三这样递增，然后前面有几个零啊，这个钱的零，那我们把这个零给去掉。嗯，找到我们的这一个程序和刀轨，然后找到这一个文字汇总， 然后这个地方就是我把，然后把这个关标啊，把这个关标插到最后面，这个地方有个 n 号，然后因为我们前面把这个前导零勾住了，就是呃数据后面有零，把这个勾给取了掉，现在的话就没有这个前导零了 啊，你看就是 n 一 n 二这样递增上来，但是的话我们现在只想这个换刀这个地方有这个，呃， n 号，其他的号都没有，那我们接着来处理， 在我们的程序这个程序和刀轨找到这个程序这一行，然后这一个是序列号的一个开启，然后开启了之后的话，你没有关闭掉，然后就一直有嘛？所以说我们先把它关掉，把它删掉啊，现在的话序所有的序列号都没有了 啊，就没有序列号了，当然的话我们想在这里有这个序列号，然后我们把这一个找到这一个后处理，在我们的这一个程序和导轨这个地方找到这个工序起始序列，然后我们在这一行有，那我们就在这个地方加一下，把序列号给开启。 好，你这个地方有这个序列号了，然后下一行就又不想有了，然后就把这个序列号给关闭掉啊，这个是序列号的关闭，把它拖过来 啊，开启，然后这一行有序列号，然后关闭，这样一功能就找到了，所以说是比较简单的 啊，这里有序列号，然后这个地方啊也有是个序列号。呃，这个的话，但是这个序列号的话跟我们的这个道具号是在一行， 有些人觉得也不是很好，观察这个序列号，我们的话可以做到什么呢？就是单独一行，当然这个功能我们在下一个视频接着来讲解讲这一个增加命令的时候来讲啊，然后欢迎持续的关注，这边的话是起根教育。
190UG编程易学
