siemens定位器调试步骤
粉丝2901获赞1.1万
相关视频
04:37查看AI文稿AI文稿今天给大家介绍一下西门子定位器的调试方法，嗯，现在现在看一下，在安装完毕了以后啊，我们看到西门子定位器这有三个按钮，长按左边这个小手 会跳到楼下的界面，你看前面的数字会变啊，然后从头说。 第一个啊，就是直行程和角形层的切换，我们这台阀是直行程，那么选择 w、 v y， 第二个九十度和三十三度啊，这个如果是在角形程里面，可以直接选择在直线行程 里面，九十度代表二十毫米以上行程，所有的阀都用九十毫米就用九十度啊，第三个不用管第四个啊，一会再说。第四个咱们现在看一下，因为我这台阀要调一下 紧急关，紧密关闭，就是在最后不留一点仪器全部关掉，那么现在是 no， 我现在要改成我要在下档啊关闭， 然后从这看第一步、第二步、第三步到这一步开始就可以自整掉了，一直按住加号最右边这个键，一直按住。 好了，现在开始自省定制界面 在这边有可能会遇到出错，他总共是五步啊，然后现在咱们看我这已经跳到了第四步了， 证明第一步自检，第二步、第三步都没有问题，有时候会出现在第二步的时候出现一个数值底下报错，那么在第二步的时候，我们需要把 下线位调到五和十之间，对，调到五和十之间，如果比如说当时线数字上显着五十多，那你就需要把它调到五和十之间就可以。然后有可能会在第三步报错，就是在 开满位的行程，他报错，那也是行程不对，他有可能会出现啊，百分之九十八，百分之九十九，甚至有可能百分之八十五，那么我们需要把它调到百分之九十五以下，九，百分之九十以上就 ok 了啊， 然后我们继续进入下一步，现在呢，这个阀如果一般情况下能够走到第四步的情况，嗯，就不太会出现资整定不过去的。对，我们现在就等着他资整定结束， 这个时间有的有可能会持续十五分钟，一般大概在三分钟到五分钟之间就能截止，直到我们会看到 屏幕的这个小液晶显示器的右下角会出现一个非内饰，那么我们自诊定结束， 其实过程很简单，其他的数值我们大家可以不需要去管， 在这前提就是所有的压缩空气管道，所有的线都要接。对啊，那么我们在做自整定的过程，中间就按照我刚才所说的那几步 操作，就很简单，嗯，我中间单独操作这个三十九，三十九是紧密关闭，对，就是在关到零位的时候，我气缸里面不留一点仪器，所有的气全部放掉，纯靠弹簧把阀门关闭。 ok， 现在看到屏幕上的菲律师了，我们的自影定结束，谢谢大家。
394自动化仪表小百科
07:01查看AI文稿AI文稿现在我们演示 ps two 西门子定位器的初始化的过程， 当记上信号以后，他的右下方应该显示没有经过初始化的英文字样。在这个时候要对里面的参数进行一些设置， 比如说我们现在站在直行程的这行机构上面，那我们首先要按手键大于五秒，进了菜单， 把相关的相进行改动，一一里面可以选择这些机构的类型有好几种， 我们现在这个是直行程的现在和 wly。 第二步，把这个里面的角度选成九十度，同时把下面的推杆 从下面往上推，锁紧的三十三度跟九十度切换拨盘拨到九十度的位置就是顺时针转， 然后就可以进了。第五个参数进行手动初始化，按加键大于五秒，看到斯达特的字样，然后看看他的 走的形成，是不是走到底，或者走到顶，他在这个地方再也走不下去，我们认为就是他的起始点 在十以下五以上，我们都认为是可以的。对这一点用手键进行确认，然后再做上面最高点， 找到最高点，把它形成找出来，我们现在可以听到声音 再增加， 为了增加他的速度，可以把 另外一个键按下去，加速他上升，也可以加速他下降，就是用另外一个键同时按下去，对第二点最高点进行确认。 第三话继续， 现在进行到初始画的第四步， 说实话一共分五步，人一人二。刚才我们有手动走做，就是告诉他的底部跟顶部， 假如说用自动触手画来照顶部跟底部，他自己来探底，莫高傲，但是必须放在百分之五十才能做。 由于银形成跟设计的标车可能有不一样，所以我们一般建议大家 用手动初始画对着标车的刻度来做，这样得到的结果跟标车刻度一致。 他现在在优化定位器，最后右下方出现了分类式的字样，这个时候再按一下手键，怎么进来怎么出去，我们刚才是第五步进来的，现在还在回到第五步，再按手键大于五秒 可以退出菜单，现在显示的是版本号字样。另外右下方是手动模式，这个时候操作这个两个键 就可以操作这个阀门动作，他显示的值就是百分数，假如再按一下手机就可以进行手自动的切换。 现在在自动的模式，我们加进去的电流值是四毫安， 改变输入信号到八毫安，再改变输入电流到十二毫安，到五十，再改变电流到十六毫安，到七十五， 再改变电流到二十毫安到百分之一百。 这个时候百分表上的值跟这里的值都不动了，说明他说出去保持的声音也没有， 说明他是就是懂，很正常。 现在在进行围条，围条的结果在七十五，你看这里是七十五，这里是十六，那里的百分表一动也不动。 现在输入十二环，定位器上显示百分之五十，百分表从反馈杆上面踩压，他也是在某一个位置，就百分之五十的位置也不动， 现在给他八个好人，他显示是百分之二十五， 他这个时候的面板显示二十五点一，这个是有的时候是由于外部连接的时候，或者里面有一些间隙带来的一些 微量的午茶，对控制进度都没有影响。
602西门子仪表
05:42查看AI文稿AI文稿今天我们来讲一下气动薄膜单座调节阀的定位器调试哈，这是一款智能型的西门子的定位器哈，那我们这款是已经调好了哈， 这款智能型的定位器呢，是六 dr 五零幺零的智能型电气阀门定位器哈，是带信号速度输出四到二十毫安的。 好，那我们要调试之前呢，我们首先要有气延压力啊，四到六公斤的气延压力，要保证气管先接好。 第二步呢，就是我们要有控制，或者我们这个是信号发生器，那我们就满足这两步之后呢，我们就可以做一个调试了，那我们调试第一步呢，就把把这个盖子给他拿掉啊，这四颗螺丝给他拿掉。四颗螺丝拿掉之后呢，我们要把线给他接好。线呢，我们一般是来看一下六正七负哈， 六正七负有加减加号减号，我们接的时候呢，就是接这个六号口跟七号口啊，接这两根线啊，如果是要看输出的话，是要接这两个六十一跟六十二，然后是要叠加二十四伏电源的时候才可以的啊，那我们就把线接好，我这边已经接好了， 接好完之后呢，我们就开始要去做一个呃字整定或者设置，那我们在做置顶设置之前，我们要懂一点阀门基础哈，我们这一台是直行成的哈，是调节阀是直行成的， 那也有时候会碰到那种角形层，就是求阀叠阀，他是角形层的，那角形层的我们就要去选跟直行层，我们就要去选这一个啊，选这个九十以三十哈，这是九十，还有个三十啊，还有选这里的九十以三十，那我们给他选成一样 就行了哈，九十，那我这里就已经写好，写的是九十九十的，这这个凸台是在下面顶着，他就往上走啊，然后这一个呢，我也是拿了一个一字螺丝刀啊，拿了一个一字螺丝刀，把它往上顶了哈，已经顶上去了，如果是要三十度呢，我们就看着这个箭头来看一下， 我们看到这个箭头是往下顶的哈，是把这个黄色的啊往下顶来看一下这个黄色的，黄色的往下顶呢，就是意味着我们这一个这个往下顶，那就变成三十三度的哈，那我们现在已经设置好，都是九十 啊，这里是九十，这里也是九十，然后我们再开始设置我们的一二三四五步啊，我们总的有五步。第一步呢，我们就是我们要知道这三个按键的一个基础功能，这是设置键跟确认键或者叫功能键啊，我们一般是做长 啊，然后这个是减减键，这是加键啊，上面有有写哈，这里有个锁键啊，我们来近距离看一下，这里有个锁锁键啊，这是向下的一个箭头，这向上的一个箭头，那我们现在已经是 啊，这台阀门已经是调试完的了哈，如果说没调试之前，我们要把这个呃信号先给十二号啊，我们来看一下十二号啊， 如果是控制系统，那就给百分之五十的开度就行，我这肯定是百分之五十开度啊，这里阀门已经是百分之五十的开度，然后刻度也是在百分之五十，这已经是调试好了，那我现在再重新自整定一下，给大家看一下啊。第一步呢是一显得是我们的角形成，以直行成， 然后第二步我们选的是我们的啊，我们来看一下，我们自己按进去看一下吧，长按五到六秒钟啊， 然后他会跳出来啊，好，跳出来了，你看这是一，那等一下会有一二三四五，总的有五步，那这一步呢？我们是啊，是角形成的，那我们也可以有直行成啊， 或者有其他哈，我们来看一下，那我们还是按照我们的执行程，我们这台是执行程的，执行程的就选这一个就好了，然后再按一下这个键 啊，确认键，确认一下。第二步九十，我们刚写的是九十，这里也是九十，我们就选九十就好了哈，如果是三十，那就这里要给他调到三十啊，那么第一步好了，第二步好了，我们再按一下 啊，这个是 of 是没有问题的，我们气管这些啊，都是气开式的。那第三步是没问题，那我们就按到第四步，再按一下第四步。好，第四步呢，这个是自整定啊，自动自整定。如果是第五步呢？我们是 手动，手动设置主动标定的哈，那我们按到四的时候，我们就长按一下这个键就好了，长按这个键，他就自动会跳出来，会自整定，那我自他已经是调试好，所以他一般是不会再做自己定了啊，那如果要自整定，就长按这个键，长按五到六秒钟，长按一下，然后直到他跳为止啊， 好，那这个时候开始做字整定了，看下没有。好，那就他会，这里会有啊，会转，然后会有这里这个数值，会一二三四五，如果完之后，那我们就长再按一下这个，长按一下这个键退出来就可以用了啊， 那我这台基本上已经讲完了啊，如果有什么技术问题呢，可以跟我们电话交流啊，我们上面有我们的信息。好，那这个他自整定了， 马上就自定自整定完了啊，自整定呢，一般是有时间的哈，我们是五零以下的，一般也就是一两分钟，五零到一百的一般要两三分钟的啊，因为看阀门啊，看口径，看推力，如果说口径更大的话，他可能要四到五分钟才能自整定完的啊，那我们这台现在是在自整定啊，看一下 他是整定会自己来回的走，走完之后那这里他就会玩，玩好了之后呢，我们把按一下这个键退出来就好了啊，然后就可以去做个控制试一下哈。嗯，好， 那我们就讲到这里吧哈，他等下会自整定完之后退出来，然后做个测试就行了哈。
694台臣阀门-文哥说调节阀
03:08查看AI文稿AI文稿我来，这回终于轮到我了吧， 摆个好的 pose， 搞错了再来。现在在我们面前呈现的这台阀门是一台超级防腐的阀门，它的组成部件首先是定位器，定位器是三幺六 l 材质的附件减压阀，三幺六 l 材质魔头喷塑防腐阀盖，阀体包括阀芯，纯铝合金超级防腐。 呃，我们来进行一个动作演示和调试，取下滑盖，呈现在我们面前的是操作主板以及接线图，我们按照接线图来接线 啊，这里我们已经就是接好了三号线输入的正极，八号线输入的负极，六十一号线输出的正极，六十二号线输出的负极。当我们把线路接好之后，就可以将信号发生器的信号往里面传输了。啊，现在是输入，输入显示，这是输出的显示。呃，我们可以做一个动作演示啊。动作演示，呃，信号 上升到八毫安，行程走到百分之二十五，信号走到十二毫安。动作走到百分之五十，信号十六毫安，行程走到百分之七十五二十毫安，信号形成百分之百。呃，如果说我们拿到手 定位器需要自行调试的时候啊，我们先看一下里面附赠的一个说明书，菜单介绍主要在这一页，这有五十二个菜单，这是我们的一个基准， 我们可以演示一下操作，拿到一个新的定位器之后该如何操作？首饰键长按进入菜单。第一，我们对应的这里的第一选择行程机构类型，我们是直线程，所以说是这个 wy。 第二步， 选择角度，角度的话，我们根据执行层的这个行程范围来决定，大于十五毫米我们选择九十，这里是九十，如果要切换，通过加减这两个键来切换第三步行程范围，他是选择的一个，我们是二十五，此台阀门行程二十五，我们选择然后第四步，第五，这个时候我们就要跳跃了，跳跃到什么呢？跳跃到第 三十九度，这里是决定我们一个阀门的紧密关闭和打开，我们针对一个常闭阀选择的是紧密关闭和紧密关闭，然后针对常开阀门，我们选择是紧密打开和紧密关闭，都选择，我们到三十九， do 啊，就是紧密关闭的，最后我们再循环的按手势键 切换到第五步。为什么选择第五步？因为这里五步确定了是手动调试执行者，我们选择手动调试，长按加键进入。万一选择关位啊，我们关位就是将模特里面的气源全部放掉，或者说我们通过 减键将里面的气源全部放走，让阀门收到弹簧的力降到最低位，确认之后按手势键到 y 二确认开位，这个时候我们通过加键，不通不松开，再按减键快速的将阀门打开到一个我们标尺的位置，这里是看哪里呢？看我们这里的位置，我们的标尺和指针，这就是开位百分之百。好，这样操作完 完成之后，我们的零位和满位就已经找到了，剩下的就交由它自行调节。当出现飞行之后，整个调试就结束了，我们需要短按一下手势键，退回到菜单选择页，再长按长按保存结束，现在是手动状态，我们再短按到自动运行。好 远程了哦，自动运行我们就是接收远程信号的时候，我们现在再来测试，又回到我们刚才运行的模式去了，全开 看阳光， nice。
06:10查看AI文稿AI文稿一个直行程的，我们这个看一下，呃六六六是六和七是输入的输入型号，这个是带反馈的，底下六十一，六十二是反馈 好，我们接上信号发射器。好。这个第一步的话就是这是没有第一步的话，我们就是把这个这个应该多少钱呢？三十行呢，把这个这个就是杠杆比例开关嘛，现在调到九十度嘛，这个这个这个已经拨过去了是吧， 这个拨拨过来是对拨这个黄的这个杠杆 b d 分弯拨，拨下来是三十三度，哎，我们统共就是九十度，这个应该是我们这个应该也是要用九十度的好。然后剩下的手动，先手动 把这个阀开到这个百分之五十的位置，按加号键，再加按，再按减号键百分之五十，这这指针指到百分之五十。 好，我们拨这个摩擦离合器，使这个数字在五十的位置拨这个拨这个摩擦离合器，然后在五十拨了 好，播到五十。我们现在剩下剩下的再进行参数设置，长按手号，长按手啊退出。 然后第一步是直行机构类型，我们这个是直行车，这个机构不要动了，直行机构。 第二步第二步就的话，这就是杠杆比例开关，对应的是九十度，就是我们按加号点上键修改就行了，按手，第三个不要管，第四个也不要管。剩下的底下是第七步，第七步就是我们按 ras 啊放，然后再往下 第七步就是正反作用，然后三十八步也一样的，和七不一样。第三十八步就是一个显示吗？显示的一个就是就是 第三十九步是紧密开关，我们把紧密开关都对，把二步和四五都都上行，然后剩下的就是返回到第四步。 好，第到第四步以后，我们长按加号键 进行到自转内啊，当然显示这个分离式就是自转内已经结束了，我们按按一下手键，先按一下，然后再长按长按就是返回了， 然后这个这个现在的手动你再按一下手变成自动。我们来看一下。上面就是信号发动机输出的一个信号，下面是反馈，我们来看一下，这个是一个七开发，对二十五，百分之二十五 好反馈没有问题，百分之五十没问题，百分之七十五 这个也没问题，百分之百 这个反馈有一点点的误差。 行，那就是我们再说一下这个第七步，还有第三十八步就是第七步就是就是一个他可以切换的，就是说我们现在就是四毫安，现在四毫安给的给他四毫安现在是 现在四毫安是全全关，那我们如果说要四毫安是全开，那我们就是可以可以把 把那个第七步再调一下，现在四毫安是阀门，是阀门是全关的吗？第七步我们改一下，对，改成 ras， 然后然后再长按手退出， 这样的话就是我们刚才就是四毫安对应的是全关的，现在四毫安就是对应的是阀门是全开了啊， 哎哎哎， 这个。 那这样就是现在就是 二转毫安，二转毫安现在是对应的阀门的一个全关，然后三十八步是吧，三十八步是这样的，现在就是我们现在显示现在看到没有，现在现在显示的话就是全关的时候全阀门，全关的时候显示是零，然后他的反馈是四毫安，然后把三三十八步改一下， 长按手， 然后再按手按到三十八步点按 好，他也改成 rise 以后，然后长按手返回。啊。看到看到现在就是全关的时候，全关的 就显示百分之百了，然后他的反馈也变成二十毫安了，也就反了。这就是第七步，就是和第三八步。这个调整以后就是这个显示。还有这个反馈的一个变化啊。这个视频就到这里。
41热控工作者
05:23查看AI文稿AI文稿下面我们来学习下 dv 七的手动操作。 显示器上方的数字表示阀门的开度， 显示器下方的 aut 表示定位器处于自动状态， 我们按一下手键， 显示机下方的显示变成 mn 表示手动的意思。这时我们可以通过旁边的上下键调节阀门的开度， 这时阀门的调节比较慢，属于微， 如果需要快速调节阀门的开度， 在先按住加键后，同时按住减键，阀门就会快速打开， 快速关闭的操作一样，先按简键，后按加键， 然后我们把定位器调回自动。 下面我们学习下定位器的自检定。 首先按住手键五秒左右 拆单第一项， 在第一项中我们可以设置定位器的直行程和角形，程 寸表示角形成， way 表示直形成， 再按下手键进入第二项， 九十度表示角形成，三十三度表示直形成。 再按下手键进入第四项， 然后按住加键，五秒左右就会进入四减定， 现在阀门开始自检定， 自检定结束后，按住手键五秒后，五秒回到显示状态。 下面我们学习一下定位器的正反作用的设置， 按住手键五秒进入总赛单， 通过短按手键来进入下一项， 如果需要回到上一项，只需要在按住手键的同时按下简键， 然后我们找到第七项， 在第七项中我们就可以调节定位器的正反作用， w al 表示反作用， r s e 表示正作用。 然后我们找到第三十八项来调节定位器正反作用的显示， 一般第七项与第三十八项的正反作用是一样的，也可根据现场实际情况设置， 设置完成后，按住手键五秒回到显示状态， 现在显示为手动把定位器调回自动状态。
518牛马 小 仪
01:57查看AI文稿AI文稿今天收到客户发过来的新门子定位器，双重用一台，然后我们上机通气测试，发现这个消音器这个地方有漏气， 然后我们再通电看一下他有什么其他的问题， 然后我们调试完以后发现他的反馈和开度值都是显示正常的， 然后初步的看初步的这个断定他的压力法，然后里面有故障，然后我们开始跟他维修安排， 通过我们的维修以后断电消音器没有漏气了，我们再来看是否正常 反馈直开肚直一致， 然后 各方面都比较稳定，然后我们更换了他 老旧的部件，因为这个压电阀在使用的过程中时间长了，里面的密封以及一些膜片他会出现老化的现象。现在这台定位器已经满血复活了，你觉得值得吗？
1124工控-尹工
03:21
02:25查看AI文稿AI文稿今天我们看一下这个，这个前轮子的变速器的手动调试的一个手动四档电的一个方法。看这个我们先长按手， 我们先第一个就是针一个类型，这个是直线疼的嘛？啊？角度，角度，我们选个九十度 就不要选，然后到第五步，到第五步以后我们就是长按按这个加号键， 哎，这就 y、 e、 n、 d 一这第一个位置，我们就按一下这个减号键。 好，现在全阀门全关到位以后，这个一位置就找到了，有点一下这个手键啊，这个就显示的一个 y、 y、 n、 d 二啊，看一下这是 d 二， d 二的话我们就按加号键让它全开， 然后前开，前开了以后这个第二个位置我们也按下锁号。好，他就后面的就是自己，他在转电了， 这个就是后面只要等待他完成就可以了，和他那个自动转运的步骤是一样的， 这个视频就拍到这里。
628老千1820

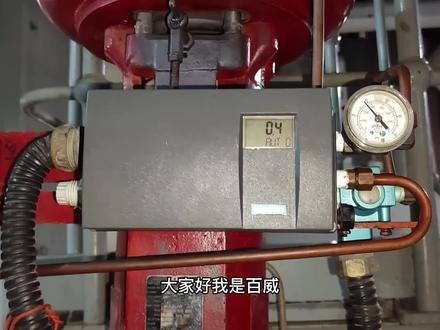

03:23查看AI文稿AI文稿大家好，我是百威，今天给这台新妹子定位器来自动定个位，拆一下保护盖， 这里是他的接线，看到只有三个按键，这边是有个小手，这是主菜单键，这两个加减是操作开关的两个键，按住菜单键五秒进入设置， 一是直行程，二是行程，指自动定位。是四，我们要找到这个四这个菜单，然后按住加号这个键，五秒钟进入自动定位， 看到一个圈圈在转，这证明已经进入了调试自动定位状态，我们就是等着他完成就可以了。来看一下他这个自动定位绕一到绕五的是什么意思？是确认， 呃，执行器的正反作用是标定零点和它的行程，三表示确定它的一个行程时间，四是确定它的最小定位， 五是确定曲线。接下来就是静静的等待，这大概要十分钟吧，在现场定位的话，如果机动门小还能时间短一点，如果机动门大时间会更长，这个门下来十分钟左右。 这是台松作用的定位器， 但是现场是用的是两根管，也就是说双作用，当一个专作用单作用来用了，作用双作用的区分看到的 ip 双作用会长一点，单作用短一点。还有个就是从他的 号上面看，这里看到两个箭头，一个是九十，一个是三十三，这两个意思是向上九十就表示他的行程较大的门适合绞行程，要把这个地方都捅上去， 看到一个黄的东西就是调整他的角度的，小的就是向下三十三，这个表示就是现场较小的门，可以调三十三这个角度。从型号上看，五二二零也是一个松左右的定位器，自动定位终于到了第五步， 终于是自动完成，在这里的点按退出，自动退出主菜单，按住手，五秒钟退出， 退出，松开手之后他会在手动，然后再点一下这个菜单，这个小手就投了，自动显示一百，然后，嗯，切到自动的话他会关下来，因为这里是零，指定是零， 这样自动定位就算完成。
920工业百威
06:35
01:51查看AI文稿AI文稿看一下西门子定位器做字整定啊，已经字整定完了啊，字整定完他这边就会跳出这一个数值啊，那我们就长按一下这个这个键啊，长按这个锁键啊，他就会退出来。长按啊，怎么进去的？怎么退出来啊？大概五六秒钟左右。 长按一下啊，长按长按退出来就行了。 好，这个时候你看差不多五六秒钟的时间，那就退出来了，退出来我们就再按一下吧，再按一下。好，可以了 啊，再按一下，他就是刚才那一下是手动哦，我们先去按照了自动，自动的时候他为什么跳到五十呢？因为我这个时候阀门给的是十二毫安，所以他是在开度在百分之五十是没问题的啊，那已经可以正常使用了哈， 那使用我给点信号大家看一下。加一点信号啊，加点信号给大家看一下就动了啊，好，没问题了啊，精度很高的。 好，那我们就讲完了前开了，到前开的时候他会有点缓冲的距离，所以他是慢慢上去的哈，他不会一下子上去。 好，如果我们是断信号的时候他是会这个显示屏是会不亮的啊，或者低于四毫安以下的时候他是不亮的啊，低于四毫安以下他就这个就不会亮了啊 啊，这个就灭掉了啊，然后我们要给到四毫安以上，他有电流信号的时候他才能起来啊，有了啊，三毫安以上就有了，四毫安啊，可以，好， 阀门动作了正常可以了。好，那我们如果要检测输出的话也可以检测一下，那有技术问题可以电话交流。
140台臣阀门-文哥说调节阀

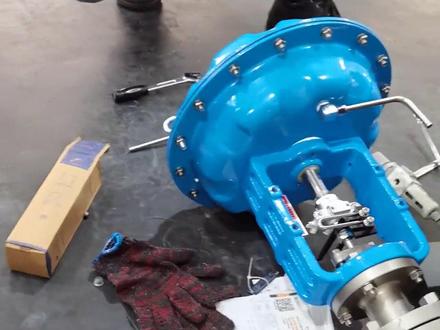

00:42查看AI文稿AI文稿我们来看一下那个气动调节阀配那个西门子定位器哈，来看一下它的型号是五零幺零的啊，五零幺零的。 西门子的定位器的安装已调试啊。啊，这是一台气开型的啊，华迪是三零四的啊，定位器是带输出的啊， 六跟七是四到二十毫安，控制六十一跟六十二是输出四到二十毫安啊。 那我们气压压力表已经接好了，我们等下来看一下我们的调试啊。
