vivo y38拆解教程

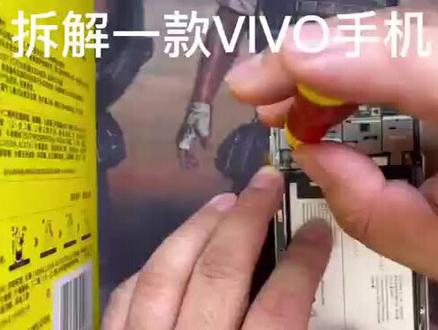

好，我们今天来拆解一款这个 vivo y 三零手机，我们下面就分享下，看看这个手机要如何拆解，看看难度有多大， 顺便了解一下这手机内部零件及做工等等。从这个后面可以看出，这个后盖采用的是一个塑料的材质，相对塑料化拆解会更加容易比那个玻璃的， 像这个塑料的后盖也不是说一定就比这个玻璃的质量要差，他的优点就是不存在会爆裂的情况， 但缺点容易划痕，两者的成本方面也是相差不大。在这个内部这个电池背面还是做的比较好的防护，有这个 铁板加固的，对电池方面也是起到了一定的保护性作用。从这里面可以看出螺丝都在这个部位，我们需要进行把它卸载掉。 接下来我们拆这个中框之前，先把这个卡托给取出来先这个采用的也是一个三个卡槽设计，两个电话卡，一个是内存卡， 接下来直接用指甲就可以把这个边框给抠掉，边框采用的也是塑料的材质， 框架的两端集成了一些天线，中间一根是指纹排线。手机采用常规的设计，顶端是主板，中间是电池，底下是小板的，这个主板还加了一个简易的副板， 采用铁皮加这个塑料固定。我们把这电池拆解出来，直接抽这个绿色的胶纸，这样设计非常合理，几乎都是秒拆的电池。

今天要换片，这款手机是 vivo 的 y 三三 e， 它这个屏幕摔坏了，现在我们加热这个手机，这手机我们已经加热了，嗯，把这个卡托给它取出来， 然后就是用刀片朝这个后盖划到缝，拆开卡片给它塞进去划一圈。 这款手机后盖是塑料的，我们也可以直接手撕 这个拆开了过后，我们把这个上面的这个残胶清理干净，这个手机它需要把就是这个上下的所有螺丝全部打下来，需要拆这个中框，现在我们就开始打螺 丝，螺丝打完我们就直接用这个刀片撬，这个中框 有一根排线，我们小心一点，不要扯断了， 还有两颗螺丝，哈，这两颗螺丝 拆下，我们把这个档板取下来，这个排线切中花肉，不要搞断这个排线，把这个排线取下来， 这个是电池排线，我们把电池排线扣掉，这个是屏幕排线，我们要把它扣掉，我们拿来这个新的屏幕，把新屏幕扣上，先测试这个新屏幕， 扣上屏幕排线，然后电池排线扣上，然后就是开机， 由于不晓得密码，所以说我们简单测试一下， 基本上没得问题，没得问题我们就直接就是关机，嗯，开始装机，关机， 关键我们还是先断这个电源，先扣这个电池排线。屏幕取下来，嗯，先拆这个电 池， 电池拆开了，现在我们就开始拆屏，它这个屏已经坏了，我们就直接拿刀片撬就行了，也可以加一下热气来撬 旧的这个坏屏。拆下来过后，我们把这个边框上的缠胶清理干净， 然后就是把旧的听筒网拆下来装好，然后给屏框均匀的打圈胶水， 拿来新的屏，把屏线穿过中间那个孔，把屏幕装好，压紧， 扣好这个屏幕排线，把电池装好， 扣上电池的排线， 扣上中框的这个指纹排线，把主板这个挡板装上， 先打两颗螺丝固定这个挡板，然后把中框扣紧，对齐扣紧，压一圈， 开启测试，没得问题，现在才把所有的螺丝打上， 然后给这个后框均匀的打一圈胶水，装上后盖，装回卡托， 用高温胶带固定这个手机， 最后再测试一下这个手机，确定手机没得问题，这个屏我们就更换完成了，是不是很简单？

今天我们修一台手机，这个手机也是 vivo 的， 然后这个后盖已经全部摔烂了，后盖已经没有了，然后这个屏幕已经碎了，这个拆机呢也好拆一点，那么我提前已经把这些螺丝全部拆下来了，包括这个 s i m 的 卡槽都已经拆解了， 那么这个后盖呢就保留了一个摄像头的罩子，然后我们现在我们开始拆机，这个中框我们直接就已经掰下来了， 然后把这个上盖给掀掉，这个螺丝已经提前全部打了，打下来了，然后我们把这个螺丝放在一边，避免它掉了。现在我们先把这个电池的排线扣掉，然后把这个屏幕排线扣掉， 然后把这个尾部的尾差的小板排线也扣掉。紧接着我们就直接把主板给拆下来，我们先把这个天线啊也给它拿掉，天线给它拿掉， 然后这根天线也试着给它拿掉，我们尝试着把小板拿出来看一下，好，现在已经很轻松的拿掉，把这个摄像头这个排线这里给它扣掉，把主摄像拿下来。 我们拆这个主板的时候一定要小心一点啊，避免有些排线连在一起还没有敲掉，然后这个摄像头的排线我们全部一并给它拿掉。 好，主板已经拿下来了，可以看到这个散热硅质啊已经硬了，特别的硬，那么我们待会就把这个散热硅质给它处理一下，重新弄一下，散热会更好一点。主摄像头拿下来啊，小摄像头也给它拿下。 那一边接下来我们就开始拆这个电池， 我们先用这个吹风机给这个电池加热一下，好拆一点，刚才吹风机已经加热了，然后这个提手就已经把它电池已经拆下了，接下来我们再需要把这个背面的贴纸也给它撕下来。好，我们再吹风机给它加热一下， 加热一下好吃一些。 我们撕的时候呢，然后把这个阿胶也给它贴回去， 把这个胶给它整理一下贴回去， 然后这个背面的这个角也是给它整理一下贴回去。好，这里呢就是电池的排线，然后这里是尾插小板的排线，我们只需要把这个电池的排线给它撕下来，然后呢把这个贴纸给它也撕下来， 这个贴纸呢是起到固定屏幕排线的作用。好，接下来呢我们就开始拆这个屏幕，我们需要用到这个刀片下面用吹风机加热一下， 已经加热完成，然后呢我们就拿着这个刀片呢从这个屏幕的边边去撬它，因为这个玻璃已经碎了，所以说呢我们拆的时候一定要小心，防止这个玻璃割到手，从这个边边用刀片卡进去，刀片已经划进去了， 用吹风机加热会好拆一点。 好，可以看到这个屏幕已经快下来了，然后我们用手轻轻地给它掰一下，这个屏幕基本上就可以完整的撕下来， 然后我们注意这个排线的话，也一并的给它拿出来，玻璃已经碎了，小心，我们注意保护自己的手，这个排线从这里拿出来，这个贴纸给它撕一下，这就掉出来了。好，这已经拿掉了， 然后我们就把这个残留的玻璃渣给它清除，清除的时候我们也要注意不要弄到自己的手， 我们清理这个玻璃渣的时候，就是要用到这样的刀片啊，铲出这个边框的玻璃就像这样划过去，这样也比较方便， 这个边框呢已经基本上残留的胶水。然后呢发现了这个听筒这里，也就是我们手机拨打电话放到耳朵，这个听筒这里的灰非常的多，然后这个听筒这里有一个感光光排线感光探头，我们一定要把它先贴上保护好。我们下一步准备用这个酒精啊 去把这里面的灰尘洗一下，包括这个听筒的这个听筒网里面这个网孔已经堵死了，所以说这这个就会造成我们打电话听不清楚，声音很小，我们就现在弄点酒精给它清洗一下，刷一下酒精，弄少一点，不要多了，多了的话怕会进去啊， 进到这个排线里面去，我们把酒精甩一甩，好，接下来我们就开始清洗一下这个里面灰尘， 包括这个听筒也给它清洗一下，太脏了，可以看到清洗以后这个网孔已经通了透光了， 这个听筒网包括这个里面已经清洗完毕，然后我们现在把这个听筒网给放到边上，现在我们开始下一步来弄这个，大家可以看到 这个主板因为时间比较长，这散热硅脂已经发硬了，散热肯定是不好的，那么手机散热不好的话，他就会出现卡顿延迟这种情况，所以说呢，我们下一步就是把这个散热的给重新做一下散热，我们现在先把这个散热贴先给他撕掉， 我们把这个散热贴给弄掉，然后重新给它打上散热硅脂，重新贴上这个散热同步贴，我们现在已经把这个散热贴给它全部铲除干净，然后呢我们下一步拿出散热硅脂， 再给这个芯片涂上一点点，导热一定不能涂，多涂薄薄的一层就可以了，薄薄的一层啊，这一点点就足够了。然后我们用这个刮刀给它刮均匀一点， 我们已经涂抹完毕了。接下来呢我们就需要用到这个散热铜膜，原厂的它这个散热铜膜是非常凹的一片，我们自己现在用的这个铜膜的话呢，就是可能就是会厚那么一点点，但是没关系，散热一样的，我们先对比下这个长度，大概是这么长，然后呢就直接给它剪下来， 剪的时候一定要剪平一点。 ok， 现在我们把这个散热铜布贴纸给它撕下来，贴上去， 贴的时候一定要贴完整一点，我们先把这个边边给它对齐 往下压，然后这个有褶皱的地方呢，我们就先用手给它给搓平，待会用我们的这个手工刀啊 美工刀去把这个刻出来。好，现在这个散热硅脂已经涂上，然后这个散热贴已经贴上了，并且已经把这个散热贴全部给切割好了， 基本上看着跟原厂的差不多。至于为什么这个边边没有贴散热贴，是因为原厂他没有贴，所以我也就不贴，人家原厂既然不贴，那肯定有他的道理，咱们就不要多此一举。然后下一步我们就先把这个主板给装起来， 大家可以看到这里这个是处理器芯片的位置，它原来的话是有那个散热硅胶，然后呢有由于它散热，所以那种感觉有老样子啊，给这里涂上一点散热硅胶，并且给它抹圆啊，这个涂的有点多了。 ok， 接下来我们就直接把这个散热硅脂给它涂平一点。好，我们接下来就直接把这个主板给它装上，镜头呢，我们直接把它撕下来啊，保护的，然后直接装主板， 我们现在把这个摄像头给卡好，位置卡好，然后呢给它压紧，现在开始装这个主板的固定螺丝，也就是这两个大螺丝， 我们先预预紧啊，不需要，不是先不要，一次性给它打紧好。 ok， 然后我们现在把其他的几个摄像头给它装起来，注意我们装这个摄像头的时候，手一定不要碰到这个镜头面， 排线扣上，听到这个咔哒一声响，这个排线基本上就扣上了，然后我们现在再装另一个镜头。 好，镜头已经装好了，那么我们确保保护镜头安全一点，我们先用这个绝缘胶带把它给贴起来保护下来， 避免我们的手无意中触碰到它给磨坏了。好，接下来我们就开始装这个屏幕，装屏幕之前呢，我们先把这个胶水给打上，我们先处理这个听筒的听筒网，这里先把听筒网给安上，这里一定不要漏了这个小东西。对， 我们先把这个四周全部给它胶水打上，这还有一点残留的胶给它清理干净， 这个胶胶一定要清理干净，不清理干净的话，待会我们贴屏幕不好贴， 这个边边已经清理干净，然后我们拿出这个买的这个屏幕胶水，一般卖家都会送这个 b 七零零零的胶水，我们先把一圈四周打上胶水，打胶的过程中比较繁琐，那我们就先不展示了，现在我们的胶水已经打完了，下一步开始装屏幕， 我们把这个电池先给拉出来，要装这个屏幕的排线，所以说我们先把这个拉出来，然后这个固定屏幕排线的这个贴纸也拉出来， 拿出我们的这个新屏幕，这个新屏幕装机之前一定要先测试完毕，没有问题我们再装机啊，这个事我已经提前测试好了，没有问题，所以我才装机的。大家呢这个屏幕一定要先测试好再装机，然后呢把这个屏幕下面我们先盖住啊， 把这个边边角角先对齐，对齐以后，然后我们先手轻轻的按压一下四个角，固定一下定位， 然后把这个边边先给捏一下，让它有这个粘性。接下来我们就处理一下屏幕排线这边，我们先把这个屏幕排线这里给扣上， 扣上以后呢我们先把这个屏幕这里这个排线先把它给弯往下面弯折一下，好，我们再把这个贴纸给贴上， 再把接下来屏幕弄好以后，把这个电池给盖上，也是往下面压一压， 一定要压紧啊，这个屏这个电池往往这边这个方向，往往里面推一点，推一点，然后压实，手指按一下，好，压实以后我们就把这个贴纸给贴上去， 然后把这个小板尾插小板的排线扣上，电池扣上，下面我们再来看一下开机情况， ok， 已经开机了，看这个开机显示都正常的，没有问题， 自动亮度啊，没有问题，对着灯光下面自动亮度自己调高。 好，我们把这个遮住自动亮度，打开自己灯光下面调高啊，遮住以后自己有降低。然后呢这个 软件拖着也很丝滑，屏幕一定要测试好再去装好，下面我们关屏装机，我们先把这个摄像头的保护给它去掉，然后呢再把这个盖板给盖住， 我可以盖住以后把这个给拿着，然后中框，我们先把中框给盖住，我开始上螺丝， 现在螺丝已经上完了。然后呢接下来我们就开始处理这个后盖啊，新买的这个后盖，这是渐变色，这个后盖呢要把这个镜头给贴合上去，那我们就需要去打胶水固定， 然后我们现在开始继续打胶水，还是用到卖家送的这个 b 七零零零的胶水。

oh boy。

vivo y 三十 e s 换喇叭，大家好，这是一台 vivo 的 y 三幺 s 的手机， 这个手机有一个毛病是他的喇叭不响了，扬声器不响，没有声音，这个是这个时候我们就需要更换这个手机的扬声器， 我们可以看一下 声音是没有声音的。 好了，我们更换这个手机的喇叭，先给手机加热， 在这个恒温台上进行加热，加热的时间大概是个三到五分钟， 这个手机有发烫的感觉的时候取下来，这个时候我们拆后盖， 拿着刀片沿着底部轻轻把这个后盖给翘起来， 然后我们将这个喇叭取下，将上面所有的螺丝全部拧下来， 好了，这背部的所有螺丝就全部取下来了， 我们再取出卡槽， 这个时候就可以把手机后框取下来， 然后把这 排线扣下，后框就可以取下，完事之后将这个保护板取下， 断开电源排线， 将这个扬声器取下，然后我们换一块新的 给他装上， 扣上电源排线， 玩 cosmo， 这就是我们以上所有的螺丝， 然后我们按上后盖， 装上卡槽，开机测试。 好了，这个时候声音就可以响了， 我们给 y 三幺 s 换扬声器，就到这里。

哈喽，各位朋友大家好，我们今天来维修一款这个 vivo y 三叉 s， 因为这款手机这个屏幕看不见了，像我们下面就这些拆解出来，看看到底是坏了什么地方。 ok， 来我们看看这个手机的具体情况，现在按开机这个屏幕没有反应，其实这个手机是已经开机的状态， 从这个屏幕的外表可以看到并没有碎裂，款式也是很新的，我们插充电器看看也是没有反应， 看来是真的有问题了。行，下面就话不多说，我们拆解吹进一步检查一下吧。首先我们将这个手机后盖拆开了，先直接用这个刀片来开拆，然后用这个胶片来伸进去，沿着这个缝隙一路滑下去， 拆到这里就差不多了，然后我们用手轻轻的掰开这个手机后盖， ok， 后盖就被拆下来了，我们还需要进一步将这些螺丝通通扭出来，先 拧完之后直接用这个翘板把这个边框翘出来， 踩到这一步就可以了。然后我们搞个新的屏幕测试一下，先看看有没有显示。 ok， 开 机显示正常了，看来就是这个屏幕坏的原因导致的黑屏。今我们先简单测试一下这个新屏幕各方面正不正常，确保正常话我们接下来就可以安装回去了。 ok， 测试一切正常。接下来我们把这个屏幕拆下来，然后把这个旧的屏幕接回去测试一下，依然没有反应，那就是这个屏幕坏了的原因了。接下来我们把这个旧屏幕拆下来，先 拆开了之后，我们可以看到屏幕的里面到处是水印，看到这个屏幕是进了水原因导致没 办法显示，应该是烧坏了，接下来把这个边框的胶清理干净，接下来我们把这胶纸撕掉开始安装， 然后沿着这个边框的边边打胶水回去，接下来把这个屏幕安装回去。 ok， 经过一系列安装，我们这个屏幕就安装好了。总结一下，这款屏幕没有显示是由于这款手机进水的原因导致的，烧坏了屏幕 可以看到进水是有一段时间了，我们经过更换就修复好了这个配屏时间有疑问的可以在评论区留言，感谢你的收看。我们这期视频就分享到这里了，各位拜拜。

拯救一台进水显示花屏的 vivo 手机！拆机清理后，屏幕有显示变成花屏，观察到屏幕排插有一个脚，腐蚀严重，抱着能修复不换屏幕的想法，试一试 排查安全拿下。此时手机屏幕拆不掉，因为屏幕仅仅粘在了手机中框上，拆解屏幕必然会坏掉。还好用烙铁直接就修复了焊点，显示内连做掉一个方向，焊回 可以装机试机了。嗯，反复补焊后才显示正常。

vivo x four 的折叠屏手机支持八十瓦有线闪充和五十瓦无线充电，因此 vivo 还有这款折叠屏手机，标配了一款双 c 口八十瓦大画家散装充电器，支持 vivo 私有的快充协议，支持六十瓦 pd， 并且还是双口功率盲插，功率智能分配。现在我们已经拿到这款充电器，下面就带来详细拆解，看看这款充电器内部是如何设计，实现双口盲插都可以达到满功率。 外观部分，充电器采用长条柱状造型，白色亮面外壳，腰身光滑，过度圆润，输入端是可折叠国标插脚。看一下这里的信息型号， v 八零六零 l 零 a l cn， 输入一百到两百四十伏五十或六十伏，最快电压二点五安，单口输出五伏两安九伏两安十一伏六安二十伏四安 pdo 五伏三安九伏三十二伏三十 二十伏三点二五万， pps 五到二十伏三点二五万。双口输出是六十瓦加二十瓦或四十瓦加四十瓦或二十瓦加六十瓦。制造商东莞是澳海科技股份有限公司，已经通过三 c 认证，输出端是双 usb c 接口，均为白色。侥幸 下一方面，长宽高是三十一乘三十九乘六十四毫米，可以计算得到。充电器体积约为七十九点五八立方厘米，故里密度约为一点零一瓦每立方厘米。 双口加直接插脚功率破一还是比较少见的，和苹果八十七瓦充电器对比，体积要小很多， 重量是一百二十二克。其一部分使用 ty level policy ktv 二侧的其中一个 usbc， 支持 qc 二点零 pd 三点零 pps 快充，还具备五负三九负三十二负三十五负三二十负三点二万五组固定抵押档位，以及三点三到二十伏三点二万一组 pps 抵押档位。 测得另外一个 c 口兼容协议相同， pdo 豹纹也完全一样，两个 c 口单口输出性能一样，支持功率盲叉。下面开始对这款充电器进行拆解，先用切割机沿四周切一下， 把充电器外壳打开，取出内部的 pcd 模块， 模块焊接黄铜三十片，加长散热。黄铜三十片与原丝线之间有隔离板，对应地压侧圆键位置贴于马拉胶带，加强均匀交流。输入导线分别焊接到垂直焊接的小板和大板上，导线冷 压端子并外包热缩管，背面覆盖白色隔离板，隔离板上还固定一块金属三张片。 vivo 这款巴耍大画家充电器设计非常清晰，前端没输入绿波电路，中间是变压器，后端四个小板均为输出二次减压电路，变压器与四级电路之间有隔离板，学员整体打消填充，背面是电源的初级气垫以及铜门管。 通过对充电器观察发现就感拔少。电器采用反击开关电源固定电压辅助，再由二次降压电路根据负载需求调节数据，电压为连接着设备供电。下面我们就从输入端开始了解个人信息，信息 分明器内置一块小板双面焊接器件，提升空间利用率。输入端小板焊接输入保险。四、购房电感 apc 任你电阻和 xsm 电源焊接整理条 输入断言十八亿次来自贝特电子数量号九三六 b 座有三年一文二百五十伏工作内感采用磁环绕至底部电有波线板绝缘。 ntc 热门电阻，用于一直充电器插电时的充气电流，减小或消除插电时的火化。 来自九一八 s 二二五 m， 直径八毫米轮胎，电阻二点五 omgx 电容来自 st 一松田电子零点一违法小板背面焊接两颗整流桥，半桥连接全胎发热整流桥 cnlmr 幺零 l 三零，将经过绿波的交流电整流为脉动直流电。 高压绿波电容用于将整个桥输出的脉动直流电绿波成直流电。三颗高压绿波电容来自质保，规格均为十五位法四百伏，另外两颗也是来自质保，规格为二十七位法四百伏，容量共计九十九位法 开关电源主控私应七七 a 三二来自力奇科技为主控芯片供电的电解电路，来自质保，规格为四点七，违反五十伏。一百一十五吨耐热初级开关管采用纳威 mv 六幺三六 a， 这是一颗高级成的大画家功率芯片，内置驱动器以及高精度无损电流采样电路 一百七十毫无导动电阻，耐压六百五十伏，支持两兆后自开关频率。采用六乘八毫米 q f 分封装，无需外置传统电流，采用电阻有效节省面积。 变压器次芯贴有信息标签，磁芯外套塑料壳，用于绝缘，简化生产流程。 异光 el 幺零幺九光偶用于输出电压反馈。 tpy 电容使用特瑞祥 smdy 二系列，型号为 tby 二三三幺 kb， 使用两 串联连接，加强耐压，提高安全等级，满足按规要求，具有体积小、重要性等特色，适合用于大画家快充这类高密度电源产品中。拆下电路板正面原件和小板，自己侧有一颗同步整个空气 头部枕头控制器，检测变压器刺激输出的电压向位，自动控制头部枕头管。导通，取代传统消耗机二极管， 利用莫斯管低岛组低压降的优势，从而降低损耗，提高充电器转换效率。同步，整个控制器来自 mps 七元半导体型号 mp 六九零八，支持 dcmccm 和 qr 准邪震工作模式。 同步主流馆，来自微招版的 tvsp 零零四 n 幺零 msm 四，耐压一百伏，采用 pdi 分五零六零 x 重装输出。使用一颗绿宝石 cs 系列固态点容率波归格为 五百六十位返二十五伏。另外一颗绿波固态电容同样来自绿宝石 bc 系列五百六十位返二十五伏。输出使用四块小板垂直焊接并打胶填充固定成为一个整体小板，分别焊接 usbc 工作和降压电容，提高空间利用率。 首先拆下右侧的小板进行观察，小板背面是多毛减压控制器和两个减压开关管，根据洗衣芯片输出的反馈信号控制改变输出电压，满足负载需求。 同步，整个控制器来自南新 s 一八零零二，是一颗支持三十六伏输入电压的同步加控制器，支持配置成单路或双路输出，支持百分百占封顶。 内置可编程的风值电流限制和输出电流限制，开关频率可调。内置完善的网红功能，采用 qi 分三乘三杠二零分装两颗同步键压开关管均来自微胶半导体型号 vi s 三六二零 gpmc nmos 耐压三十伏，导组五点四毫，使用 pdf 五乘六分装加小版，背面焊接一颗合金加电感 usbc 猛座采用过孔焊接，双层外壳。 vipac 开关馆来自微教版的 tvs 三六幺八 be mmos 耐压三十五，导组五点二毫，采用 pdi 分三三四三封装。洗衣芯片来自力气科技，采用 qi 分分装。另一路输出的加压小板用料相同，颈部局不同，其一小板的气垫也是完全相同的。 全部拆解完毕。这款充电器内部使用利器开关电源控制器搭配 mpsmp 六九零八同步，整个控制器组成反击开关，电源横压输出。充电器内置纳威 mv 六幺三六 a 大画家功率芯片，无需电流，采用电阻 涂抹指流管来自微照版道题 usbc 可采用男性 sc 八零零二涂抹加压控制器搭配微照半导体摸索款进行涂抹降压。有力气协议芯片调节输出电压，并进行双入接口，功率自动分配功能周天期内部进行。电容均来自质保，固态电容均来自绿宝石。 电路板使用多宽小板组合焊接，充分利用内部空间。电路板使用黄铜散热垫包裹散热焊接固定，内部大量注胶填充固定以及挡热，整体做工非常扎实， ok 以上居住关于本期 vivo 这款八十瓦充电器的拆解，别忘了一键三零知识，我们下期再见！
