ug制图公差符号怎么修改
你是不是每次都要自己修改公差大小？想不想知道如何永久修改在 ugnx 中的默认公差？来木子给你讲一讲。 ug 中的很多命令都是有公差这个参数的，但实际工作中可能公司有一些标准，每做一次都要调整公差， 但其实这里是可以一次性做永久更改的。我们打开文件夹，找到 ug 的安装目录，这里可以给大家参考一下。在 cms 文件夹中找到对应版本的文件夹，然后找到 l 开头的这个文件夹， 找到 p r c 文件。在 support chinese 中点击 start up 文件夹，找到中间有个数字一的 p r t 文件，这就是建模的模板文件。拖进 ug， 打开这个文件，然后点击左上 角文件，在使用工具这里打开用户默认设置，点击建模常规，这里就能看到零点零零一的公差参数了，把它更改为零点零二五四，或者是其他的一些公差参数，完成后点击确定。记住一定要先保存文件，然后再重启 ug。 新建文件的时候，我们要用的也不是建模文件，而是选择下面的这个空白的文件， 然后 ctrl 加 m， 进入建模环境，打开秘密后就能看到这里的公差就变成我们设置的零点零二五四了。你学会了吗？打好软件，基础设计无压力，想学习更多的 ug 知识就来评论六六六哦！
粉丝11.3万获赞56.4万
相关视频

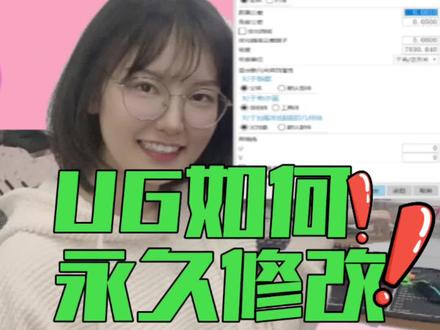

01:42查看AI文稿AI文稿怪不得说百分之八九十的人不会优质永久修改默认公差，原来都是乱教的，这才是最正确的永久修改默认公差方法。在优质软件中，很多命令像缝合求和之类，他的设置这里有个公差值软件，默认的就是零点零零一，那有些设计师在做缝合求和操作时报错， 尤其是模具师傅，他会通过把公差改成零点零二五四，从而来完成任务，那每次报错都要来修改这个公差值，这时就会有小机灵鬼想到永久修改这个公差值，来达到一劳永逸的效果。那永久修改是在用户默认设置里还是修改首选项呢？ 正确的答案是修改模板文件里面的建模首选项。首先我们打开 ug 安装的这个目录，找到这个西门子文件夹，然后找到你对应的版本， 接下来点开这个 location， 然后点击 prc， 在这个 support 掐镊子里面可以找到 ug 的这个模板文件，就这个 model plus， 将它在 ug 软件中打开。接下来我们再点击这个首选项， 在这里修改共插值就好了。修改完了之后，保存一下文件，然后已重启，右击再新建文件， 这时就会看到你的建模命令里默认的公差都是零点零二五了，这样就永久修改了公差，一劳永逸了。但是这么做会有一个后果，那就是你软件的公差是零点零二五， 别人的软件里面是零点零零一，那么你把你的模型发给编程师傅，他打开就可能会有破面的情况，那这时他又要来修补模型了，只不过这就是他的活了，你到点按时下班就行。那么问题来了，你们会不会去修改这个默认公差呢？
2218UG长沙吾思设计教学
00:36查看AI文稿AI文稿在 ug 里面永久修改默认公叉的方法，首先打开我们 ug 安装的目录，找到该文件下面的文件夹，然后我们选择这个默认文件，直接可以双击 打开，打开以后点开文件，找到应用工具，选择用户默认设置，在这里有一个建模常规，点开以后选择这个常规，这里有个公叉，把这个公叉改成零点零二五四，默认的是零点零零一，那么 把改成零点零二五，把 ug 关掉，又重新打开，那我们在新建文件的时候点开新建空白文件，再点确定这个时候我们点开的文件就是我们更改以后的工厂。
96模具飞扬老师

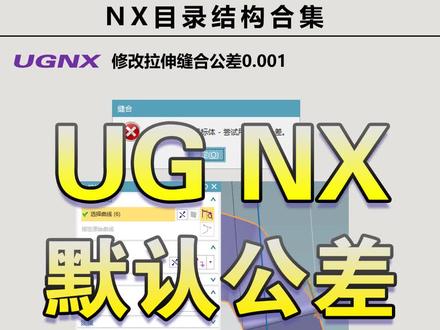

02:26查看AI文稿AI文稿在工作当中，使用缝合或者拉伸都会意向不同程度的报警，如果缝合的话就会报警， 脱离目标体，尝试用更大的公差，用拉伸不在公差范围之内，就会遇上这种新点， 可以单独一个文件进行修改，在首选项建模常规纪律公差当中设置加大公差，但加到多大，有没有上限呢？凭我们这么多年的工作经验，推荐大家不要超过一时半， 原因是你超过一时半之后，如果你是产品设计，后面还有 分模裁，电机编程，所有的工作都会受到不同程度的影响，所以呢，你初始设计的时候，推荐不要超过一时半，推荐最高使用一时，确实不可以就用一时半，但建议大家都是默认的。 如果你确实那个图很烂，想要永久的修改他默认的公叉，可以把建模模板的文件打开出来，用方法一修改了之后保存，体验一下报警的情况。 缝合默认公叉应用，他就会报警。拉伸 选择单条七线，就这种报警，尝试着修改一下。首先像建模常规纪律公差，先改一时半 就拉伸，默认的功差就会修改过来，还不够，这可能间隙比较大，两个就会发现这功差已经盖住了，所以不推荐大家用那么大的，如果超过一次半，建议大家去修图就可以了， 需要修改永久的，就把建模模板修改一下，使用技术刷到了赶紧收藏起来，不然下一次可能就找不到了。
64多墨教育曾子孟

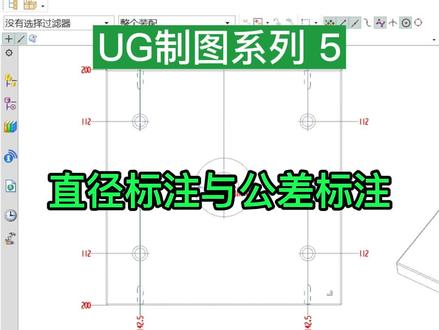

01:05查看AI文稿AI文稿今天继续给大家分享 ug 制图中关于直径和弓叉的标注，首先我们来标注直径，找到插入里面选择快速点击一条边，再点击第二条边往上确定标注出来的尺寸。他是不带直径符号的，我们需要 右击选择编辑附加文本，在这边插入直径符号。好，直径符号的大小我们可以框选他，在格式这里面调整他的倍数 两倍，这样呢大小就比较合适了。好，然后我们再看添加攻差的方法，同样的右击，接下来添加攻差，选中尺寸，右击选择编辑，然后在这边选择他的单位为两位精度，同时选中他为双向功， 在这边输入我们需要的工差值，这边我们给他设定为正零点二，负零点一，这样的话我们就具有了一个尺寸和工差的标注。下节课继续给大家分享制图相关命令。
1212UG模具设计枫叶
01:07查看AI文稿AI文稿精度不够，公差来凑，很多小伙伴制图里的公差，他不知道怎么去标注啊，我一句话你就明白了，公差的修改就是把尺寸双击一下，这里有个箭头。那么第一个公差的修改就比较常见，就叫做等双向公差，就是正负相等的，第二个呢，公差呢就是正负不相等，叫双向公差。 第三个呢就是我们说的叫做有正负为零，那第四个呢？反方向就是正为零，有负 再往下就是比较冷门的啊，就是极限攻差。我们说的这个正啊，上面是正，下面是负的值，就是大，上面大下面小，那么其次下还有一个就上面小下面大 啊，加一个横杠呢啊，左边这个大，右边小，那桶里呢，就是左边小右边大啊，这就是我们常见的一些工插，还有一些就是我们说的工插带的标注啊，就是我们说这个 h 七啊，这里虽然没有显示， 我给重新雕一下啊，随便给他给个值，连接结束战斗啊，双击下这个值啊，改变一下这个箭头，然后后面一个 h 七就是我们这个公叉带，这里就出来了。关于公叉带的玩法，我在前面的视频有讲啊，这里面我有一个公叉，没有去讲，比较冷门，我不知道有没有小伙伴知道的啊，可以在评论区告诉我。
383国匠鹏飞设计编程

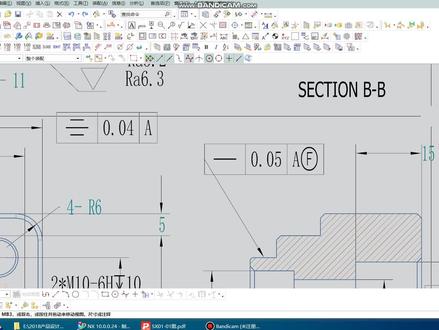

00:29查看AI文稿AI文稿大家好，这一节给大家分享如何把这个行为公叉这个横的方向，把它摆成竖的方向，那么双击这个行为公叉， 点到这个编辑这个最下面有一个叫社团，把这个地方文字的角度改成九十度， 确定这样就完成了，你学会了吗？

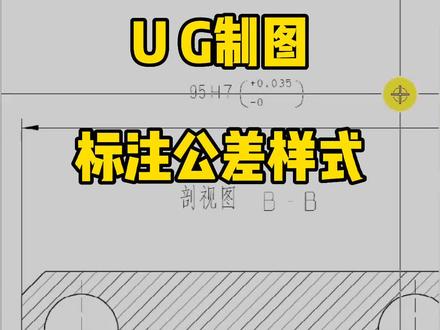

01:00查看AI文稿AI文稿ug 制图标注工插样式，今天我们来看一下这个标注方式啊，怎么去实现？这是工插带啊，后面的标注他标注出来这个工插带的一个尺。工插尺寸 好，这个地方的话呢？啊，一般正常情况下可能就这样一个 h 七的一个标准，是吧？那后面怎么去把这个公差给他标出来？好，这个时候的话我们先删掉这个尺寸，找到我们这个计生工具，制图工具啊，这个 尺寸这里哈，尺寸样式这里这个地方呢，他就有这种一个标注的一个方式哈。啊？离合符合和攻差，是不是？那我们就把这个给他攻上，勾上过，后来你再去标注标注他这个宽度，是不是这样他就会自动出来啊？这个 h 七 是多少？那么换一个 h 六是吧？它自动会变，这样就好了，这个就是啊，这样的一个标注方式。
254QQ_193604545
01:18查看AI文稿AI文稿看一下制图攻差的一个标注啊，这是一个制图尺寸，我们怎么去标他的一个正负攻杀？点好之后我们点右键，这里有设置 啊，旋转尺寸点右键，然后设置就可以了。这个文字里面我们可以设置这个攻杀，点着这个攻杀攻杀里面我们这个点开我们看一看，这样这里面有这个等等双向攻杀啊，通，通过他这个图片就可以看出来，这个是政府攻杀。 还有这个这个正副工厂，像这个是零线正工厂啊，这个是零线副工厂 啊，这个是极限值啊，然后大值在上两行的那种啊，这种下面的话可以试一下。还有这种是一个配合工厂， 这是一个基本工厂，只是你点中之后他基本工厂会给你带一个方块二中块啊，方块把它扩起来，我们看一下，就拿这个征服征服工商看一下啊，中务工商，比如说你这里要设置他是在这是，比如说是升至征服零点二 啊，好了就可以了，看你设置之后他就这就出来了。
63UG数控编程小柔
00:46查看AI文稿AI文稿大家好，今天给大家分享一下，如果你工程图里面标注尺寸啊，出现了不一样的，你看标注成这样了，明明正常的是这种没有宽的，对吧？ 那该如何解决呢？啊？对，给大家演示一下，随便点两个线可以看见啊，这个时期和这个不一样，那该怎么样解决，怎么样修改呢？我们选中它进行一个设置， 在这里面找到我们的公叉，其实这个是公叉引起的，我们把公叉改成无公叉，他就没有这个了，他有公叉的话，他会改成一个这种宽形的，如果你想永久改变这个效果，那就去呃，使用工具，用红包的设置这里面，把这里面的这个公叉这个修改掉就可以了。
119数控编程助手
