三星sm481plus怎么做程序

哈喽，大家好，上一期我们讲到这个雅马哈贴片机的一个离线编程，今天我们讲一下这个三星贴片机的一个离线编程啊，同样的我还是用了上一次的这个板子啊， 同样的要给他一个 bom ct 数据一个整理图，现在区别就是说三星的特别题，他要整理成一个 pxt 的格式，要让 bom 和 ct 数据点一个合并。我们来看一下它里面包含的五幺五的规格、型号、位置号、无聊变化， xy 跟， 因为这个板子呢，现在导入，现在需要进一个气象。 why？ 好的， 现在我们要把这个， 你会把我全， 然后他那个 hi 补偿， 那我们就要给到他的一个， 这个时候我们要把数据要记下来啊， 他在想我 这个时候 这个车都 啊啊， 我这是大概的测一下啊，好，他要爆这个三零二幺的系列配置错误，三零二幺，那我们一样的找到三零二幺，三零二幺 七五零的话， 这个零四二八啊， 他掉了。 好，现在优化完成的时间是一百四十七点一秒， 这个呢我觉得首先是后果， 今天大概。

今天讲一下这个三星的贴片机，然后在模拟软件里面，然后就是就是程序如何，就是两台优化的时候就两台机器，两台机器的话就是说如何优化 分机啊？这个程序分机，那就讲这个如何优化呢？就是如何优化的让他那个程序嘛？然后就是说两台机器的生产的那个时间 最好五秒钟上下啊，然后就是优优化一下这个我们现在今天主要是啊大概讲一下这个啊，反正这个东西呢 话就是李现编程把那些坐标跟那个 bomo 已经整理好了，然后在桌面上就直接导进来， 这里提示有未注册的原件啊，我们先不用管它，然后到原件库里点新建，点一下这个叹号， 这里就会显示未注册，未注册，如果有未注册的那些原件，你点一下这个看好他就会，他就会出来，会弹出来这个窗口。 我们这个其实如果有的是直接是这样的啊，一个一个注册，一个一个注册的话，这个是还是有点慢的啊？ 啊？有个有个办法，就是你这里先改完了之后，这肯定这个吸水不对， 我这是先演示一下这个是一个一个注册的啊，但是他有这里也有个办法，就是可以快捷注册 这里比如说这里都是零六零三的规格的这个电容，然后这里不是好多个吗？我们就按按住键盘上的 ctrl， 然后就是多选嘛，然后把所有的规格都是一样的，然后比如说电容全是零六零三的，然后你就直接按 ctrl， 然后把它选中 啊，这样一下子就可以把这些全部注册，全部注册掉，这样注册就快很多。 那需要现在。呃，因为我这个模拟软件也是刚装上，然后所有的尿裤都是没有的，都要重新注册。哎，这个是 啊，有点比较慢啊， 这是相同的规格，相同的型号，比如说零八零五电容全部就都在一起的，然后你可以用这个方法，但是你电容电阻， 你啊不能一起啊，就是电容全部都是电容啊，零八零五和零六零三呢也不能混，电阻呢，也要全部都是电阻， 全是零六零三的电阻，比如这个零八零五的就不能一起注射， 要相同的规格， 要不然你注册了之后，那后面的话就很麻烦。 嗯，零六零三点堵 啊，一般的话就是把这个真空检测勾掉，这个真空检测的话，如果你不把它勾掉的话，他就是说 容易误报，就是误报，很多老是报警说，嗯，有料有料吸不到， 吸特别特别小的料才需要用这个。一般你像零六零三，零零四零二的那个零六零三的吸嘴，还有零四零的那个吸嘴啊，不需要的，就是除非贴那种零四零二的什么东西，特别小的那一种料，然后你才需要打开这个， 一般这个功能是不需要开的， 这个拾取和这个切装的话最好要改一下，这个可以加快很多啊，如果有抛料的话，这里可以给加个拾， 这样的话做出来的程序他这个延时，如果特别是电容颠堵啊，做出来的程序，这样做的话，做出来的程序会生产效率会提高很多。 你这剩下的这一种都是要按这个办法注册注册一下， 如果个别的料你不知道的话，你也可以给他注册上去，反正就是说你先给他注册上去，到后面再删除再改。具体去看料，也可以去看板子上的那个位置 到底是个什么料，有的料这个封装你不知道。嗯，那你要看去看实际的料啊，去看一下到底是用什么料库。 这个料的话啊，绿色料也没见啊。然后这个， 这个应该是一个胆电龙啊，我就给他按个胆电龙来吧。那就给个这个 五四零幺，这个零二， 看不到这个料，不知道说什么。选 git 是按这个三极管的，然后给它注册上就好。 估计像这种的话应该是个芯片，那就给它按 r x o p 的注册， 这几个都按芯片来了， 那这里看不到的话，那就是说明已经注册完了， 我们再打开新建原件，再点一下这个，那他会提示所有的原件已全部注册。那这个就是啊，未注册的原件，然后注册，这样就注册完了。

困扰了两天的异常终于解决了。异常内容， license is not activated。 异常内容， this machine do not support big step 原因，找到贴装点数超出机器最大点数，贴装点数三百二十乘二十拼板等于六千四百点，去掉一个拼板， 三百二十乘十九拼板等于六千零八十点。一场解决了，此次只能分两次打了，后续 pcb 拼板点数控制六千点以下。

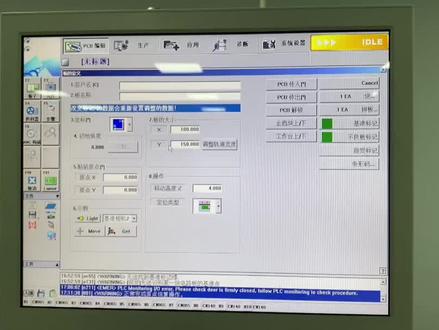

今天给大家出一期完整的阴阳板制作，首先我们可以看到这个板子是两种不同的类型，第一步，先确认我们板子的长度和宽度，输入尺寸，调整轨道。 第二步，先找到或制作我们想要的 pcb 的贴装原点，比如我这个视力第一块 pcb 右下角焊盘位置，选择焊盘的原因是为了做其他拼快的时候更准确。第三步，选择我们的快模式，进入点击使用功能，选择我们的类型和这块 pcb 是两种类型，所以选择 abcd 同类型选择第一个四 a， 回到零点后，点击视角第一个点就是我们的零点，直接点回车键，确认找到我们第二种类型的第一个 pcb 原点，回车键确认两个拼块原点数据就出来了， 还需要点击一次回车键保存更新我们的数据。接着点击使用两个类型的板子，远点就出来了。 做好这一步之后，我们点击下一个，让相机移动，将两个圆点检查是否正确，确认之后我们点击更新演示我们这个两种不同类型的快就做好了。 第三大步，点击拼板，这个是同类型的，比如我这个板子两种类型总共八拼板，其中四个小拼板类型是一样的，回到零点是叫同类型拼板，分别第一小块和第二小块的零点，完成后点击试用他的同类型，四个拼板坐标就出来了， 点击下一个进行我们这四个同类型拼版零点检查，这里做的越准确，我们其他拼版的贴装点就更准确。做好第一种类型后，我们再快选择点击第二种类型拼版零点是叫 操作和平常做平板一样的，接下来我们进行观赏， 这个板子的自定义我们就做好了，你学会了吗？

吸取一个物料后，双击物料名称，进入编辑页面。第一更改物料厚度， 第二更改光源亮度。如果无法自动识数，就手动修改参数，确认 x 方向物料汉盘数量，再确定歪方向物料汉盘数量。输入物料汉盘数量， 进入 gap 汉盘数量。修改删除不需要的修改物料尺寸大小， 修改汉盘大小汉盘之间间距。这里为了减少视频时间，己被加速过了。 looking for you 印象做好了，接下来做一个方向，判定己被加速过了。 最后成品。
