啊，这个视频你要认真听，学会 dcs 和 plc 通讯，很容易把钱挣。我们做项目经常要做通讯，无论 dcs 项目还是 plc 项目都有通讯。今天我们分享一个 dcs 和 plc 通讯的项目， modbus 通讯。这个视频有点长，没时间听，你可以先收藏收藏一下子，遇到同类的项目可以比着做。 这个项目是这样的，十个储罐，每个储罐上有三个液位，一个压力，现场仪表通过四到二毫安信号接入到 dcs。 十个储罐呢，每个储罐五个侧点啊，一共是五十个侧点。 从现场另一个控制室有套 plc 和触摸屏，业主想从触摸屏上也看到这个数据。 plc 用的是西门子的二百 smart， 我 们用 plc 做同站， dcs 做主站，做一个木头巴斯 rq 通讯，把数据给它采过来。通讯肯定是先接线，我们这套 dcs 是 康尼森的系统，木头巴斯 rq 通讯需要 c m 九零幺这个模块啊，接线是超简单， 屏蔽双脚线，这个正和负啊，给他怼上就行。另一头呢， plc 那 一侧买个四八五接头，五块钱，按要求正负给他接好插上就行。接好线，我们就开始做配置，先配置 dcs 硬件组态，这里添加 cm 九零幺啊，点击确定。 cm 九零幺有四个 com 口，每个 com 口都可以做主站，都可以做存站。我们以第一个 com 口为例，第一个 com 口，这里可以选择主从，主从可以切换啊，对应的这些参数，波特率，数据位，停止位交换方式，这些采用默认就行，采用默认， 但是 p l c 存站那一侧，配置一定要和这个默认值要一致啊，这里添加第三方通讯设备，确定，然后这个这个地址，这个地址一定要和这个 p l、 c 那 端要一致。这个这个存站地址，我们在存站设备上添加指令 啊，点击确定这个指令，我们这里可以选择功能码，功能码写多个保，写多个保存器。如果我们是 从现场仪表读取数据，我们要选择零三，这功能码读保持计算器，我们选择写多个保存计算器，这里这个其实地址一数量，因为我们是五十个模拟数据通讯，所以这里我们要选择五十，要写五十个啊，从四零零零一到四零零零五零啊，一共五十个 数据类型，我们这里因为我们是模拟量，模拟量这个数据类型，这个地方能不能选择 real， 能不能选择实型？当然能选择实型，但是我们的这个数据，我们的这个数量是五十个，我这里呢只能是 这个地方的最大数量，最多只能选只能写六六十二，所以我们五十个数据是占了一百个寄存地址，所以我如果这里用 rio， 我 们是不够的，寄存地址是不够的，所以我们只能用啊。整形，用整形到了飘心内侧，我们再进行转换， 用整形给他通行过去，到飘心内侧再进行处理。这个整形和无缝整形这里有什么区别？如果这个数据是一个温度，冬天会出现负数，我们一定要选择整形，如果是一个没有负数的一个值，我们可以选择五号整形， 这里配置好之后，点击这个保存，点击保存之后呢，它会自动绑定一个位号啊，这个位号和这个钱包计算器是一一对应的， 这个时候我们打开算法，打算法就可以把这个啊，现场的这个实际的这个数值啊，这五个数值啊，三个叶位温度、压力，把这几个数值和后边的功能码地址给它对应起来 啊。中间这个地方我们为什么做了一个乘以一个一百的一个处理呢？因为我们这个数据它是一个整形，这个整形前面这个模拟量如果是一点 二、一点二三，后边经过这个转换，他会把小数点给它去掉，变成一，所以我们这个把一点二三乘以一百，给它转换成一百二三啊，直接传到这个后边存进 p l c。 这头的配置很简单，我们用两个指令，一个是穆德巴斯 r t o 通讯的从站出口指令，一个是穆德巴斯 r t o 从站通讯服务指令，直接拉过来就行，从这边直接拉过来啊，这里 这个指令的模式设置为一，就是启动穆德巴斯通讯协议，如果是零就是不用啊。第二个从站地址， 刚才 dcs 那 头啊，我们已经配置好了啊，是一啊，两段要一致，这里要设置为一啊，下面这个是波特利九，波特律九六零，零和主站一致，往下 就叫验，零是无叫验，一是基叫验，二是偶叫验啊。 dcs 那 头我们是无叫验，这里也要一致。往下端口号啥意思？这个零说明用的是 p l c 自带的九针口，如果你用的是扩展版，这里要设置成一啊，这个是延时，默认是零，不用管它。这里这个是要访问支持的最大数字量， i o 点数 最大是二五六。下面这个是我们要访问最大模拟量输入寄存器的数量最大是五十六，再往后支持最大的保持寄存器的数量，这里我们设置一百，这个和微区的大小有关，你也可以设置成一千。最后这个最重要，这个是主站可以访问的地址，指到哪，指到哪里就是从哪里开始访问啊，这里这个地址，地址意思是 四零零零零幺，这个寄存器地址从 vw 幺零开始访问，所以我们 dcs 写过来的第一个数据 就到了这个 v w v w 幺零开头的地址，这个两个字节，这里只是一个整数，我们要用的是个实数，所以整数要先转换为双精度整数，双精度整数再转换为实数，这个实数再除以一百， 就把 d c n 的 头通讯过来，那个一二三转换为了一点二三啊，最终是这个 v d 触摸屏直接采集这个 v d 就 可以显示页尾了啊，其他的五十个也一样， 我们这样写好不好？不好，为什么不好呢？因为中间转换用了大量的位位区的地址啊，中间有一个重叠的数据就可能不对了， 我们给他写一个子程序，中间这些位区的地址啊，直接用这个临时变量，这样就清晰多了。从主程序直接调用这个子程序啊，输入上这个，输入这个地址填上，输出这个地址填上啊，这样是不是就这个这个位区的这个地址，我们用的地址是不是就好好记多了，也就不会乱了。 所有的五十个模拟量，这个处理好，打开触摸屏，然后组态，直接找到这个微 d 这个地址啊，组态完保存下，装完活啊，这个活就干完了，我们拿到钱就可以走了。这个是康尼森的 dcs， 其他的合力石、中控可远，原理都是一样的啊，这个东西也是一通百通，今天就分享到这里，记得收藏转发，下期干货更实用！
粉丝4.9万获赞15.9万
相关视频
00:46查看AI文稿AI文稿看总线干扰丢包，生产数据全白费，不用改硬件，三个技巧搞定！一、布线优化看线，用屏蔽线远离动力线至少三十厘米，避免平行布线。二、接地，规范 屏蔽线单端接地啊，接地电阻要小于等于四欧姆，避免地方干扰。三、参数调整，适当降低总线的波特率，增强信号稳定性，比如从一兆波特率降到五百 k 波特率。 补充提醒，中单店主接对也能抗干扰，搭配屏蔽线加规范接地，干扰问题减少百分之八十，通讯稳定性拉满。现场遇到看守嫌干扰问题的朋友，评论区留言，我来帮你分析。
287沈阳广成科技有限公司
01:16查看AI文稿AI文稿做公共的朋友，如果你还没有用上看 open， 那 真是亏大了。今天一分钟讲透看 open 的 核心知识点。 看 open 是 基于看总线的高层应用层协议，看总线只做底层传输。而看 open 统一设备通信规则，让不同品牌的 p r c 四伏变频器、传感器无缝互通，解决设备不兼容痛点。 它优势明显，支持看 open 的 设备，可直接阻网，即插即用，调试更高效，通信实时性、抗干扰性强， 多设备同步通信也很稳定，主网灵活，后期增接节点不用改动原有线路对比 modbus r t u。 看 open 支持多主站多设备协调控制，更适配复杂公共场景，性能更有优势。接线方面，看 open 可用 r s 四八五屏蔽双绞线， 更推荐一百二十欧专用抗屏蔽线，采用总线型拓普设备，并连总线两端必须接一百二十欧终端电阻线缆，远离强电屏蔽，成单点接地，避免信号干扰。如今，是否多轴工业机器人、电梯、新能源车载设备等分布式公共系统都在大量使用？看 open 总的来说，看 open 布线简单，兼容性好，稳定、抗干扰，是工业自动化必备的通信协议。关注我，分享更多公共干货！
78文刀刘聊工控
05:38查看AI文稿AI文稿大家在使用这一款产品 或者以及相关的看通信的产品的时候，会有一个看的设置啊， c n， 我 们叫看的设置，看通信的一个设置，这是一个主机，主机它带了一个，带了两个模块啊，一个是我们这个模拟量模块啊，一个是这个 啊，开关量模块，八五六十开关量模块，他在和主机相连的时候呢，需要进行一个他这个参数的一个配置啊，看通信的一个配置，那怎么配置呢？我们打开我们这个提供的这个配置软件 啊，主机配置软件，我们呢嗯，有两个这个模块，那么我们这个打开以后，我们这个存占数先选择两个，然后第一个呢是这个 啊，模拟六模块，那么我们把这个第一个就选成这个模拟六模块是四 a d 二 d a， 第二个是开关量模块，那我们就把这个看一眼啊，嗯，开关量模块八十六出的，我们就把它这个哎软件呢 改成那个八入六出，八入六出，我在这个软在这个软件里边他没有，我们选八入八出即可啊，八入八出即可。其他的比方说我们有十二出的或者十二入的，单独的十二出的就选十六就可以了。 嗯，然后其他的还有称重的和 p t 的 啊，也可以直接在里面选啊，然后我们这个选择八入 二手发出的也可以。选择完以后呢，有一个他这个地址范围啊，地常用那个计算器，比如说七二零零或七千也可以啊，七千，那么你选择七千以后，他我们这个 模拟量的思路从七千开始到七千零三啊，选择一下修改啊，这个在这个信息显示里边就能看到 ad 的 模拟量计算器，它自动就分配到七千到七千零三，是输入的两个点，然后输出两个点是七千零四到七千零五啊，默认的这个，这这就分配好了，在这个开关量呢，这个是这个是开关量，这个是改不了的，它是自动的 啊，默认就是差一百开始啊，到一百零七，输出呢，差一百开始，外一百开始到一百外一百零七，如果是六八入六出呢，就是这个，嗯，外一百到一百零五， 如果说再加一个模块，开关模块呢，他就从 y x 二百到 x 二百零七啊，第二个，第三个呢，就是 x 三百到 x 三百零七，他是自动分配的，我们可以在这个信息显示这个页面啊查看 啊，改完以后一定要记得修改参数啊，它显示一个已保存，我们这个计算器就设置好了，如果你不设置它默认从第零开始 啊，要注意一下这个，然后使用的时候就 mo v 直接读取这个计算器就可以了。模拟量啊，开关量直接是使用这个， 呃，差一百，好，外省用外一百开始这个就可以了，然后然后在幸运显示里边有一个最大的一个扩展的一个配置啊，最多最多能扩展多少个？比方说这个啊，称重的可以，最大扩展四个，模拟量最大最大的可以。那在配置完以后呢，我们需要对它进行下载，在线 有一个通行参数的一个配置啊，我们选择二三人口，然后我这串口是科目三，不得率呢幺九二零零，然后再点击参，在线的点击参数下载，他会提示你啊，准备执行参扩展的下载，是否已准备好，选择是， 然后下载完以后会提示你新的参数需要断电送电才能这生效啊，我们要先给他断电，断电的时间一定要足够长，我们一般建议是二十秒以上啊，给主机断电，断电以后再上电就可以了。然后呢， 在断电的过程中呢，我们需要对从站，对从站的一个啊拨码进行一个 调整，我们是两个模块，所以我们按这张图啊，这张图在这个这个拨码的方法来拨，第一个拨到下边，然后第二个 啊拨码拨到下面，其他的都是啊，这是两个模块，如果我们有多个模块，比如四个啊，然后就按四个图来拨，如果更多呢？还有一个表格，到时候可以跟我们要这个表格，按表格那个拨码，那个这个这个如果需要的话可以找我要这个，拨完以后再上电，这个就这样就可以了。 好，下面我们按我们的指示图来拨一下这两个模块中机的一个拨码，然后他是第一个，我们把第一个拨到下面，然后他呢是第二个，我们把第二个 过到下面，做好以后给它上电，上电以后我们发现它的这个运行灯是同步闪烁，运行灯和主机是同步的闪烁啊，主机上的运行灯 是同步的在闪啊，这样说明主机和两个模块的通线是正常的，这样就可以了。
01:40查看AI文稿AI文稿如何一晚上教会你女朋友学会看？那你肯定要提前准备好两样东西哦，各位兄弟应该都知道， 没错，第一呢就是要准备一块车载单拼机开发版，比如 s 三二 k 幺四四。其次呢是一个 usb， 看它的作用呢是让电脑 接收和展示看报文需要提前在开发板中稍录好看报文测试程序最好是基于 oot 架构开发的。你还要告诉你女朋友看就是通过两条信号线来实现通讯的， 车上一般用的是双脚屏蔽线，这里学习就先用两根杜邦线代替。接着呢，在电脑上打开看分析软件，调整好波动率，右边这个不断更新的就是我们的看报文。其次你要给你的女朋友说，每条看报文都有一个身份 id， 有这个标志符，标准的看针是八个字节，看信号呢，就填充在这八个字节里面。最后呢，给他演示一下看报文的发送，以一百毫秒的周期让上位机给开发板发送看信号指示灯， 开启的指令传达的开开发板，开发板收到指令以后呢，就开始闪烁起来了指示灯。这就是看通讯的整 过程，背后你一定要告诉你女朋友想要入行汽车电子，一定要把看通讯学好，不管是软件开发还是测试标定， 都要熟悉熟练看及其工具的使用，还有车上的网络管理诊断协议都是基于看通讯的哦。本期视频点赞过百，下期教会你如何让女朋友一晚上学会奥拓萨是什么？
273车软开发王老师
00:43查看AI文稿AI文稿看总线通讯断百分之九十是终端电阻接错了。核心知识点，总线电阻的作用是匹配阻抗，减少信号反射，常见规格是一百二十伏。不是所有节点都要接， 只有总线两段的设备需要接，中间节点接了反而会干扰信号，时差不走。第一步，检查总线拓扑图， 确认两段设备。第二步，将一百二十伏电阻接在看 h 和看 l 之间。第三步，用万有表测量电阻值，两端都接显示是六十欧姆，一端接显示是一百二十欧姆，即为正常广城。看总线，可靠又方便，关注广城公控！
624沈阳广成科技有限公司
03:29查看AI文稿AI文稿今天来教大家如何通过虚拟机与 plc 建立通讯连接。大家好，今天呢来学习一下如何使用虚拟机去连接咱们的 plc。 那 么为什么要学习这个虚拟机呢？首先因为我们这个薄图有好多版本，而且这几个版本呢， 咱们在使用的时候呢，它不太方便，因为它不互用，所以说呢常在虚拟机里面会装一个，比如说我们需要到现场工作的一个版本，我这里装的现在就是 v 十八，但是我实际上的电脑这里用的是这个 v 二十一，不图 v 二十一，那么我们就要在虚拟机中 与设备建立一个通讯连接，那么该怎么去做呢？首先我们还是找到我们的网卡， 右键打开网络汉英侦探设置，然后更改配置选项，我们一定要确定，那我们的 plc 与网卡在同一个网段， 双击一下，找到这个网卡，然后点击使用下面的 ip 地址，我们给它起个名，起个 ip 为幺九二点幺六八点零段，尽量往后写一点，以免地址出现冲突的问题， 左默认的就 ok 了。点击确定完成以后呢，我们要设置在虚拟机中设置两个位置，那么第一个呢，就是在编辑中找到虚拟网络编辑器这个选项， 然后在这里将我们的调节模式，就是这个 v m n e t t 零这个调节模式改成咱们的真实有线网卡，这个就是我们现在连接 plc 或者是外部连接网线的这个真实网卡，将网卡改好以后， 点击确定，然后我们再回到虚拟机中找到设置，在虚拟机这里找到设置， 找到我们的网卡有网络控制器，在这里将咱们的调节模式选好，那这样的话呢，咱们基本上就没有什么问题了，那么咱们接下来 我这里做的是自定义，也可以选择这个直接选择桥接模式，也可以选择自定义，两个都可以，我现在就选择自定义，咱们点击确定，打开咱们的 v 十八，去连接一下 plc， 看看能不能跟 plc 建立一下通讯， 我们创建一个新项目， 打开项目以后呢，我们点击可访问设备，然后在这里呢去查找一下咱们 plc， 如果说在这里边呢， 就选择这个默认网卡就可以了。如果说咱们在这个里边能收到咱们的 plc， 并且可以进行一个在线，那就说明现在呢就没有任何问题。现在可以看见 ip 地址为点零点一，我们点击显示，点击连接， 我们稍等一下， 点击确定， 点击在线焊诊断，点击连接， 那么这样的话呢，我们就通过这个虚拟机的方式将我们的这个 plc 给它读取到了，记得点赞关注哦。
893跟着小晗学PLC
04:36查看AI文稿AI文稿plc 与任何设备的通讯方式其实无非就三种，那都是哪三种？咱们挨个的说。第一种是最笨的办法就是 i o 通讯。 plc 的 一个输出点，一个外点，或者是一个 q 点连接一个设备，或者是一个信号的输出，连接 plc 的 输入点，每一个信号出去，或者是每一个信号进来，都需要一根线。比如你这个 plc 想控制一个交流接触器，控制启动至少需要一根线。比如你想控制一个变频器，你启动 这个变频器需要一根线，然后停止，需要还需要一根线，然后频率给定就模拟量的，当然这里没有模拟量的输出段子，比如你想控制模拟量，那频率给定还需要两根线，那再比如你想控制这个运行反馈， 还需要一根线，它的优点是响应速度特别快，毫秒级的响应，没有协议延迟， 而且信号还稳定，信号不是通就是断，不会出现那种时有时无的那种玄学问题，门槛特别低， 电工都能看得懂。但是缺点也很明显，你设备一多，线就非常的多，柜子里面全是线，成本会直线上升。你 i o 点如果特别多的话，你就需要扩展模块，一个扩展，两个扩展，三个 i o 模块的扩展很贵的，所以说当设备特别多的情况下，线会特别多，就根本就受不了，那人们就发明了创口， 常见的有 rs 二三二、 rs 四八五，这都属于串口通讯。现在工业上用的最多的就是 rs 四八五， 它属于叉分信号传输，就是一个正极，一个负极，抗干扰能力特别强，可以同时连接十几个设备。但是它也有一个缺点，就是 rs 四八五通讯属于半双工通讯， 它同一时间只能发送或者是接收一条设一条信息，比如 plc 想同时通讯很多个设备，然后这个是 plc， 就 plc 只能和第一个设备通讯，完成之后，然后再和第二个通讯，再和第三个通讯，再和第四个通讯，等到最后一个通讯完成之后，再重新和第一个通讯依次排列，它不能同时和所有设备通讯，这就是它的弊端。用窗口通信用的最多的协议就是 modbus rtu， 这个是属于通用协议，优点就是省钱，不管多少设备，就两根线，一个正极，一个负极， 普通的 plc 都有窗口，如果 plc 上没有窗口，大部分的 plc 也可以增加窗口的扩展模块。缺点就是慢，通讯需要排队一个一个来，然后编程也比较麻烦，每个厂家的协议都不一样， 学习的成本特别高。创口通讯它适用于的场景就是单机设备。然后随着咱们工业的发展，创口通讯满足不了我们的情况下，又发明了 网口儿通讯，就是这种网口儿，大家就把家里面的通用网线以太网搬到了工厂，这时候用网口儿通讯再发送或者是接收数据，就不用排队过独木桥了。创口儿通讯如果比作独木桥，这个网口儿通讯就好比是八车道的高速公路。网口儿通讯最常见的通讯协议是也是 modbus、 pcp， 还有各个厂家独有的协议，比如 perfectnight， 还有 excel， 还有 cclink， 这都是比较常见的网口通讯协议。比如一个视觉相机想抓拍一个产品，要求在零点一秒之内把 ok 或者是 ng 发送给 plc， 同时 plc 要把结果发送给机，接手去抓取。那如果用四八五通讯，可能还没有轮询到相机说话，产品就已经走了， 那如果用 perfectnight 通讯， plc 直接给相机就会发信号，相机瞬间把几兆字节的图片数据，然后丢给 plc， 整个过程毫秒级就能完成。而且这个网口通讯它不像四八五 半双通通讯，同一时间只能接收或者是发送一条指令，大家可以同时说话，它最大的速度就是快，传输速率百兆千兆起步，而且容量大。但是缺点也很明显，就是门槛高，需要懂得网络知识， ip 地址、子网掩码、网关设置。然后对布线也有要求， 网线的质量要特别好，屏蔽线还要做的特别好，不然很容易丢包，就是方方面面你都要考虑的到。而且这个通讯协议也是每个厂家都有自己的通讯协议， 通讯协议学习起来特别麻烦，学习成本也比较高，但是现在像一些中大型的自动化生产线，运动控制，大部分都在用这种网口通讯。那最后再说一句，其实不管是哪一种通讯，选择你的项目要求最适合的，那才最好。
4099大叔教工控-唐山PLC培训基地

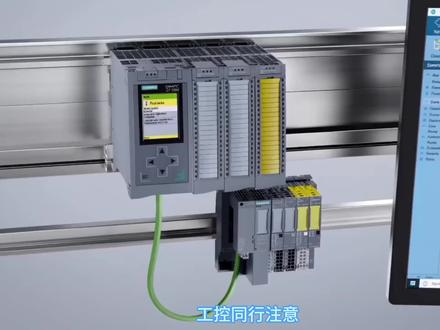

01:49查看AI文稿AI文稿公共同行注意，新版 vcc 已经无法直接联通幺二零零和幺五零零 tlc， 西门子官方明确规定，从 vcc 七点五 spr update 四开始，通讯必须采用安全模式，普通连接方式不再生效。今天完整实操教学， 手把手教大家搭建 vcc 与幺二零零幺五零零 tlc 安全通讯。首先在装有薄图的电脑安装 sematics 高达 export 组建，安装完毕，打开工程和对应件组态。 这里我们没有设置连接密码勾选，仅支持 p j pc 和 h m i 安全通信。右键选中目标 plc 菜单栏会出现 export to sematics god 选项，点击后弹出导出窗口，选定保存路径，执行变量与证书导出操作， 导出完成，将证书文件复制到 vcc 虚拟机中备用。接着打开 vcc， 进入变量管理，添加一千两百、一千五百专属 plc 驱动新建通讯连接。右键选择从文件加载，导入存放好的证书弹窗确认即可按需勾选所需变量， 勾选选项后下拉也可批量添加。设置完成，关闭界面，返回变量管理，就能看到所有变量都已成功录入。因为我这没有实体 plc， 所以 还是使用 simnet 仿真 p l c 网络服务器模拟运行，配置好仿真参数后回到 v n c c， 填写对应网络 ip。 重点提醒，提前进入 p g p c 接口，配置好通讯网卡产品系列，选择 s e 二零零全部参数，设置妥当，启动 v n c c 项目，可以看到通讯成功建立 p l c 数据实时动态刷新，再分享实用技巧。 不少人误以为变量只能批量导入，即使也能手动创建变量，再从文件载入，仅导入证书 匹配访问点，依旧可以正常完成通讯连接。整套新版安全通讯流程讲解完毕，觉得实用记得点赞收藏，学会的评论区扣已掌握，有问题随时留言交流！
4342工控小生-某工
01:42查看AI文稿AI文稿今天给大家讲讲西门子 modbus 的 通信指令需要设置的参数和管脚。基本上所有的 plc modbus 通信指令都是设置这些参数，这些管脚怎么设置其实都是固定的，如果你不知道它是什么意思，你可以按一下 f 一， 它会弹出对话框，都有相应的注视，所以这些参数和管脚相对来说都是比较好设置的。那我个人觉得 modbus 里面最难设置的是这个 a、 d、 d、 r 重赞数据区。我相信应该有不少人跟我当初一样，开始学的时候，这个 modbus 通信指令里面这个 a、 d、 d、 r 总是写错。 因为重赞数据区对应的这个数值是多少，是需要我们通过计算来得到的。如果有同样的感受，可以在评论区交流一下。如果你也不太会算且经常算错的话，你可以下载一个 modbus 地址 计算器，用这个计算重占的数据区是非常方便的。但是即便你有了这个地址计算器，你也起码要知道哪个数到哪个数是输入， 哪个数到哪个数是输出，哪个是读，哪个又是写。我总结了市面上常见的二十个主流 poc modbus 的 地址分配表，包括了日系、德系、欧系、台系，还有我们国产品牌大部分主流的 poc。 这个同站地址分配表我都总结了，强烈建议大家收藏起来。关注我，带你了解更多自动化相关知识！
267老张聊自动化就业
06:46查看AI文稿AI文稿手把手带你调戏产线路坑，自动化控制其因系主播看到网上有很多小伙伴想学自动化，但是又没有门道，主播对自动化比较了解，欧姆楼、西门子、会川都比较擅长，而且手下正好有一套设备，从以后开始我会从运动控制，从细框架、 网络通信、海康细节机器人等几个角度给大家讲解，及到大家学会为止。这位同学说的想看 modbus 通讯，立刻安排，小伙伴们有什么想看的要积极在评论区留言哦。让我们从组态开始，先点击添加设备， 在这里找到一千两百下面 cpu 展开选择，这个非特定选选项， cpu 选择它，注意版本号为四点四，选择进去，这边就是刚添加的 plc， 这里点击获取，开始搜索， 这边搜索到了之后直接检测它，这里模块就都有了。这一次做猫 dbs 通信主要是用到这个四八五扩展模块和这个四八五信号板，就这里 这个就添加完成了，这之前的我们就把它删掉。展开程序， 程序编辑做四八五通讯需要用，这里是 plc 做主站， 重量传感器做从站这里展开主要用两条指令，通讯指令这里选择，通信处理器选择猫 dbs。 第一条指令是端口设定， 西门子端口设定选择它，这个指令每个引脚是什么意思？可以按 f 一 进行查看，我在这里就直接贴出来了，这里就有脚，每一个指令分别对应什么意思，要填哪些数据类型？ 第一个这里需要一个触发位，触发位是需要一个上升延的，这个指令由讲解上升延，那我们这就打开属性 选择系统与时间存储器这两个勾上， 这里选择 cpu 上电扫描一次， 这里是要选择信号版的端口号， 就是这个， 这里我们选择它。 选择好之后，这里是波特率基偶效应，这里我们的波特率是九千六百， 其余的跟指令默认参数是一样的，我们就不做多解释。接下来我们需要做第二步指令，就是 modbus 主站通信指令，把它拖出来。 modbus 从站通信指令 这里，我们把这个 d b 块复制 粘贴到这个位置就 ok 了，这里指令一样的， 可以按 f 一 查看，这里就不过多赘数。我们先建一个数据块， 在数据块属性里面，我们需要取消掉优化访问，这样才能做指真。这里我们给一个开始读取的布尔量，将它拖过来， 这里的站号是给从站的站号，我们就去射六，那模式零是读取，一是写入，我们读取就选零，这里是读寄存器的位置， 这个重量组成的位置是四万零一，我们读取这个是自己的偏移量，读取的偏移量是两个，我们这就选二， 这是 modds 的 地址，我们再建两个读取读过来存储的位置。数据类型是 int， 因为我们读的是两个值，一个是整数，一个是小数点，后面的数字我们这里翻译一下，看一下偏移量，这里就写数字指真 p d b， 这是 d b 三，我们就写 d b 三点 d b x， 我 们的偏移量是二点零开始，那我们就写 d b x 二点零，我们这里数据类型是 int， 因为是两个 int 就是 int。 二，这样子程序就编辑完成了， 我们下载去监控一下， 这里有细节，就是我们下载的时候不能直接在这里下载，因为我们刚才主太和硬件属性没有下载进去，所以我们应该在主太试图里面点击 plc 下载。 这里我们监控一下 如何判断我们的通讯是否正常，我们可以看它这个报错引脚和报错代码，这里都是没有的，那代表我们这个通讯是正常的。因为我这里上帝出使划过一次了， 所以我并不用再去激活这个指令，直接读取就可以了。这里已经激活了，已经读到了小数，是一整数，是零，这是重量传感器， 这是仪表盘，按一下 plc 也会有相应的读数。 制作不易，喜欢的小伙伴点点关注，点点赞呀！
2884自动化PLC卢工
05:02查看AI文稿AI文稿今天学习 plc 的 以太网通讯， plc 的 以太网通讯两种，一个是直连，一个是组网，直连就是一对一，一台电脑对一个 plc 组网就是一对多台 plc， 这时候就需要我们交换机作为一个中转。我们先掌握最常用的直连核心就是改 ip， 把我们电脑和 plc 改在同一网段的不重复地址上。好，那 p l c 的 改 ip 呢？这里要敲黑板，就是在现场你不要随便改他的 ip， 容易被师傅骂。那你如果 p l 那 个师傅没有明确告诉你需要改 ip， 不要动， 你就问一下师傅这个 p l c 的 ip 地址是多少？然后你只需要改一下你电脑的 ip 和他同一网段就 ok 了。 那我们现在先掌握一个最复杂的，就是两个都需要改 ip。 第一步改他的 ip。 改 ip 呢？这个是汇川 h 三 u 为例，它有 usb 和串口都可以改。我现在以串口找一根串口线连到我们电脑上， 打开我们这个 app， 就是 这个 auto shop， 我 对焦一下，然后在右上角这个网线这个图案这儿 改成 com 五，也就是串口通信。测试一下，你可能是 com 一 二三四五六七，我这个是 com 五啊，就改成 com 测试联通，联通了就说明我们这个接好了。 然后左边这一套网站双击进来自定义改成一九二点幺零八二点一点多少呢？一零吧， 那底下不用改，如果你上面不是就是 ip 地址和网关地址的前三位一定要一样，然后呢，最后一位网关地址是一， 上面这 ip 地址就是我们要改的这个 plc 的 ip 地址。确定一下，下载这个下载键，或者我们按 f 八快捷键 一直点，确定下载好，下载好了之后呢，第二步呢，我们就改我们电脑的 ip， 这时候就可以把这个线给拔掉了，我们已经改好了它的地址了，改一个 ip， 这样我们就可以用以太网通信，打开设置， 找到 itnet， 下滑到最底下高级网络设置，找到以太网， 把这个适配器进行编辑，找到 ipv 四，双击进来都是自动获取，改成手动的一个自动手动设置 ip 地址，刚刚是一九二点幺六八点一点 多少，只要和一零不一样，然后在二到二五四之间就可以，我们改成一一 作业吗？呀，默认光还是一九二点幺六八点点一点一 好，这是什么意思呢？就是把 ip 改在同网段的不同不重复地址，可以理解成在同一小区的不同门牌号，这前三个呢是不是都一样？就相当于同一小区。 第四个就是不同门牌号，这样他们就可以进行通讯串门。在同一小区的不同门牌号，前三个同一小区同一网段，第四个就是他的一个不同门牌号。我们确定再确定不要点取消啊。确定了之后我们的 ip 就 改好了， 插好我们的 ip 线，就网线一定要插紧没，如果你设置好了还没好，就可能没插紧，还是这点，这个改成以太网通信， 然后我们把这这就是我们要连接的这个设备的 ip 地址，改成一九二点幺六八点一点， 刚是幺零，我们测试通讯一下，已联通好，确定，然后我们可以看一下 f 三，或者你点这个监控这个样式监控一下，我们测试一下，你说 y 零， y 零，我们看一下他这现在是没有输出的，我们给他强制输出一下。 好，是不是 y 连亮了，就说明我们一探网通讯成功了？
1171吴工讲工控
00:46查看AI文稿AI文稿无执掌医药洁净车间产线，无菌生产、温控运维、物料输送接续严管现场以西门子两百 smart plc 管控罐装输送净化设备和现场总线，与中控监控系统协议各异，信号难以互通，大局调度受阻。今则 profinet 转看协议转换网关，架起链路，一端接入 p r c 所在 pro finet 网络，一端对接中控看总线设备协议转换高效可靠。网关实时上传车间温湿度、设备工况，生产节拍，精准下发重控调控指令，数据传输延时极低，运行安稳。整套架构打通现场与中控的数据壁垒， 全程状态可是指令秒达，以一网关化解通讯隔阂，手牢医药生产规范，产线运转井然有序，方为运筹至胜之道。

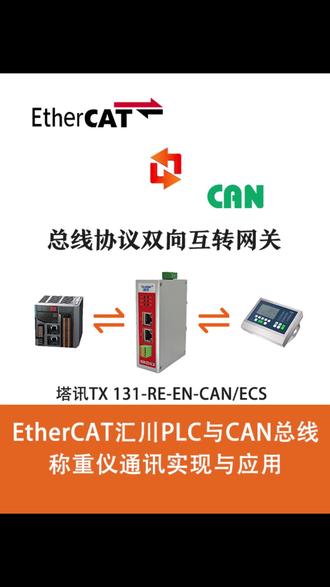

00:35查看AI文稿AI文稿各位公控弟兄们，咱这款 ethercat 转勘转换网关，那可是公共现场的硬茬子，专门干协议互通的活儿，妥妥的双面翻译官。一头接勘总线，稳稳连上工业称重仪，精准采集称重数据不跑偏。另一头走 ethercat 总线，顺畅对接汇川 plc 控制器，不用大改原有线路， 也不用换掉老旧称重设备，插上就能用。双向数据实时互通，传输稳当不丢包无延迟，完美解决两种协议不兼容的难题。工业级抗干扰设计，车间复杂工况也能扛得住。配置简单上手快，不用费功夫折腾调试，老旧产线改造，设备组网直接拿下，靠谱又省心，是现场组网改造的得力帮手。

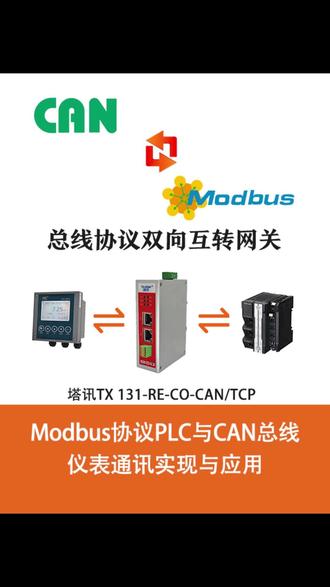

00:28查看AI文稿AI文稿各位同志，咱老李今天介绍个好东西， modbus tcp 转看网关。这玩意就是个通讯兵，一头给 plc 当 mod 八四 tcp 从站另一头走勘总线接现场仪表。 plc 要读温度， 咱网官立马把 can 总线上仪表数据转换成 tcp 协议传 plc， 仪表回传的数据咱原封不动转给 plc， 不 丢包不卡壳，实时刷新快得很。温度压力流量仪表全伺候隔离，抗干扰强。有了这网官， plc 和 can 仪表携同作战，省得你再折腾。

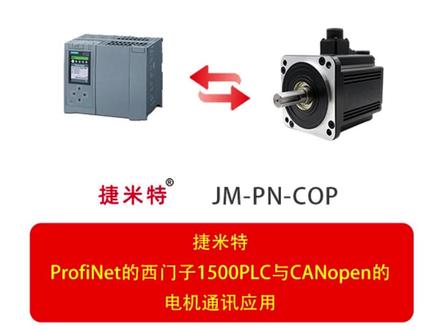

00:46查看AI文稿AI文稿诸位姑今日要说的，乃是一件运筹帷幄的利器。 propinit 转看 open 协议网关，此物一头坐 propinit 总站， 侍奉那西门子 s 七一五零零 p l c 俯首听令，另一头走看 open 总线，号令各路电机 p l c。 下的启停调速之令。估这网关即刻以为看 open 之语，传于电机，电机回之转速转矩，工况亦即刻报于 p l c。 时时映射，分毫不差，快若闪电，纵使车间环境险恶，电磁干扰如敌军四面，此网关有隔离防护之甲，稳如泰山，昼夜不息。得此一物，西门子 plc 与看 open 电机，便可如孤之将士，令行禁止，协同作战，天下可定。
