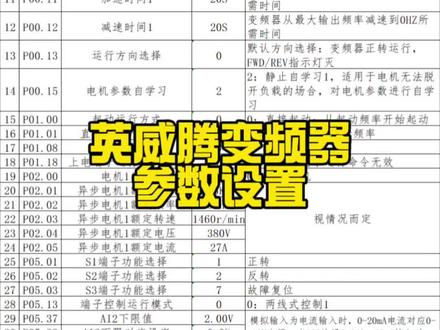

今天给大家分享一下英威腾变频器的参数设置，这个参数表只针对一些简单控制，首先是屁，零点一八这个参数可以用来恢复出厂设置。零点零是速度的控制模式，我这里选的是空间电压适量控制模式，也就是平常我们说的 v f u f 控制。 零点零一运行指令通道，我们用的是一端子运行。零点三是最大输出频率，五十赫兹，零赫兹到五十赫兹。 零点六是频率给定的方式， a 频率是键盘数字设定， b 频率是通过模拟量给定。零点九是设定元的组合方式，这里选的是 b 频率。零点十键盘设定的频率设为零赫兹就是指变频器频率的初使值。零点一一。零点一二是加减速时间， 就是变频器频率从零赫兹到五十赫兹的时间。零点一三是运行方向选择，这个根据实际情况去选择就可以了。 零点一五是电机参数，自学习选的是二二是静止自学习。一点零是电机的启动方式，选的是直接启动。一点零一直接启动的频率是零赫兹。一点零八是停机方式，这里选的是减速停车。 一点一八上电端子运行保护选择，这里选的是零，上电时端子运行命令无效。二点零是电机类型，我们用的是异步电机。二点零一到二点零五是电机参数，根据电机铭牌设定。 p 零。五点零一到零三是端子的功能选择， 这里用的是正反转和故障复位。 p 五点一三是端子的运行模式，我用的是两线值控制。五点三七是模拟量的下限值，我这里用的是四到二十毫安， 它这个模拟量零到二十毫安的电流对应零到十伏的电压，选用的是四到二十毫安的时候，对应的就是二到十伏，所以他的下限值是两伏，上限值是十伏，这里比较容易弄错的是这个下限对应设定 ai 二的上下线，百分之零到百分之百对应的就是二到十伏。六点零三零四是继电器输出的功能选择，六点一四是模拟量输出的功能，选择六点一七、一八一九二零，这些和模拟量输入一样， 我用的是四到二十毫安，所以对应的是二到十伏，二到十伏对应的上下线就是百分之零到百分之百。八点四四端子加减速的控制设定，这个根据说明书的具体功能去选择就可以了。八点四五是加速端子的频率增量变化， 这里选的是五，这个根据需要去选择。八点四七是频率设定掉电时的动作选择，这里选择是掉电清零。 这个参数表只是告诉大家简单控制大概要调哪些参数，具体的设置还要根据实际情况去选择，大家如果需要这个参数表的电子版的话，可以通过我的主页联系我。

大家好，我是张工啊，今天我们给大家讲一下我们厂生产的这个变频器啊，买回去应该怎么接线。其实这个东西啊，一般对于普通的电工来说，他的接线非常简单，我们首先接线的时候接这个主回路的线，看见没有标识 rst 啊，接电源就接空开，下面 u v w 接电机啊，这东西要对准了，有的把这个 rst 接到这个直流下面去乱接，这东西就容易炸。 再看一下咱们这个二次线接线的位置，其实只要接几根线呢？一般就一个启动停止啊，正转，反转，停止。 dr 一 跟 c o m 接长开点，正转。 dr 二跟 c o m 接长开点，反转。 dr 三跟 c o m 接长闭点，就是停止。 t e a t e b t e c 是 一个中间继电器啊， t e a t e b 常闭。 t e a t e c 常开，如果需要常闭常开，咱们接这个指示灯啊，直接从上面串就可以了，其他的东西就不需要再搞了，非常简单，如果需要加个指示灯啊， 这个 t e a t e b t e c 是 一个常开点， t e a 跟 t e b 是 一个常闭点啊，直接串一下火线，接个指示灯就可以了。 如果说咱们回去之后只是启动一个水泵，一个风机啊，启动停止，然后转速，这么接线就行，太多太复杂的，这些人没有必要懂，没有必要懂，因为你做的不是什么高端自动化的，其他的功能基本上都用不上。

很多电工都不知道变频器如何接线，今天我们来学习一下。这里的 r s t 是 接三相电源的，电机的转向不受电源相续的影响。 u v w 是 接电机的 m 零正转， m e 反转， m 二停止。这里的 g n d 为控制信号的公共端， r c r b r a 为内部继电器 输出端，功能可以编辑默认为故障报警。 a v i g n d 为外接电位器，可以实现转速无极调速。电位器阻值一般是三到五千欧。电机停止需要制动的， 就要在 b 一、 b 二上接制动电阻，用来消耗制动时电机的反向势能，从而保护变频器。你学会了吗？

你小子变频器的接线都不懂，还修什么意大利炮？变频器端子上的 rst 接三相电源 u v w 接到电机，电机的转向不受电源相续的影响。 a v i g n d 式外接电位器，电位器组织一般是三到五千欧，能实现转速无极调速 m 临时正转， m 一 反转 m 二停止。 g n d 是 控制信号的公共端， r a r b r c 为内部继电器，默认是故障报警。输出端的功能可以编辑 b 一 b 二上接制动电阻，再电机停止，使消耗。制动式电机的反向式能用来保护变频器，你学会了吗？

老邓，变频器到底该怎么借钱？只记关键端子作用， r s t 端子接入三项电源， u v w 端子连接 副载电机 m 零 m 一 m 二，正转反转，停止 g n d。 控制信号，监控端 a r b r c 内部继电器输出默认故障报警。 a v i 搭配变频器实现无极调速。 b 一、 b 二，需要自动，可加装自动电阻。

一张图看懂变频器接线， rst 接电源，三项二百二十伏的就可以接 r 和 t 或者 l 和 ns。 放空三项三百八十伏和三项二百二十伏就接 rst d i 一 d i 二 d i。 三是接开关量输入，可接开关按钮、继电器关后接近开关等 di。 七是接脉冲 p r c 高速输出点，十伏 a i e 支持电流型和电压型的模拟量信号调节，转速全靠它正端子和 p b 连接自动电阻， 罐量较大，刹不住车时才需要加自动电阻。二十四伏 y e 是 光藕输出， r e abc 是 继电器输出。 二百二十伏最高可承载三安电流。三十伏最高可承载一安电流。 a 加 a 减这两个地方是通讯端口，连接四八五通讯。

三十秒教你变频器接线干电工要是连变频器都不会接，怪不得工资只能两千五。今天我给你分享几个通用技巧，适用于所有变频器。看到 rst 直接接上三项电源，严禁接零线十伏 a v 一 g n d 是 调速接口，控制转速就靠它控制。 m 零代表正转， m 一 代表反转， m 二代表停止。 g n d 是 公共端，接线正确就能控制电机启停。 u v w 接电机的三根线，这端随便接，如果接反了，电机就会反转， 这样第二个步骤就完成了。 r a r b r c 是 继电器输出，可别弄混 b 一 b 二接自动电阻。

今天给大家说一下变频器常用的功能是如何接线的。前三个 l 一、 l 二， l 三为变频器的接线端，后三个 t 一、 t 二、 t 三为变频器的出线端。接电机。这里是多功能接点输入， s c 是 公共端， s 一 是正转， s 二是反转，也就是段子控制变频器启停。 那么这里是多功能接点输出， y c 是 公共端， y b 和 y c 是 一组常闭触点，可以给到 p l c 一个运行反馈信号， 那这里的 d a d p 段子是 r s。 八五通讯数据接口与 plc 进行通讯，这里的频率调节是通过 plc 来给定的。那么以上就是咱们常用的功能，感谢观看。

有粉丝对英伟腾变频器 g d 二零通用版这个控制模式不是太清楚，这个视频就来聊一下。 控制模式有三个，前面两个就是适量控制模式零跟适量控制模式一，最后一个是空间电压适量控制模式。首先要搞清楚什么是适量控制， 他的应用场景是什么？第一个转速控制精度要高，第二个转速控制精度要高，那么变频器高转速 他带来的肯定是高转速，但有时候设备在低速的状态下，他仍然需要很高的转速，能够带动设备进行正常运转， 那这个时候就必须用到适量控制模式了。好，清楚了这个概念，我们就来看一下他这个适量控制模式零跟适量控制模式一，这两个控制模式的共同特点就是 第一个对于变频器的转速控制要求精度比较高，第二个是对变频器的转速控制 精度要求比较高。第三个共同特点就是都不需要安装 p g。 什么是 p g？ 就是 编码器这个速度反馈装置， 那么这两种控制模式它的区别在哪里？控制模式零，它一般应用于中小型的电动机 控制模式二，他一般应用在大型的电机控制当中。好，我们来看一下控制模式三，这个控制模式三厂家提供的名称是空间电压适量控制模式， 你单从这个名称上面来看，他仍然带有适量控制模式，我可以负责任的告诉你，他不是适量控制模式， 他就是 v f 控制模式。 v f 控制模式大家都比较清楚了，随着变频器频率的上升，那么变频器输出的电压也跟着上升，那么变频器频率的下降，那么变频器同样 他输出的电压也跟着也跟着下降，这就是一个正比关系。 那么这样的话，大家对这个英伟腾变频器 g d 二零这个控制模式应该有一个更加深刻的认识了吧？好的，点赞加关注，我们继续分享电工小知识。

教你快速学会变频器的接线方法， r s t 端子接入三相电源，电源相续不会影响电机转向。 u v w 端子连接电机，默认状态下， m 零控制正转， m 一 控制反转， m 二控制停止。 g n d 为控制信号。公共端 r c r b r a 属于一组继电器，输出功能可自行编辑设定正十伏 a v i g n d 端子外接电位器能够实现转速无级调速。 b 一、 b 二端子接上制动电阻，可在电机停机时完成制动，消耗电机反向势能，起到保护变频器的作用。你学会了吗？

二十秒教会你变频器的接线方法。 r s t 端子接入三相电源，电源相续不会影响电机转向。 u v w 端子连接电机，默认状态下 m 零控制正转， m 一 控制反转， m 二控制停止。 g n d 为控制信号，公共端 ac 属于一组继电器输出功能，可自行编辑设定正十负 a v i g n d 端子外接电位器能够实现转速、无极调速。 b 一、 b 二端子接上制动电阻，可在电机停机时完成制动，消耗电机反向势能，起到保护变频器的作用。你学会了吗？

大家好，我是科悦老陈，今天呢我和大家分享一个这个英威腾变频器这个电源版的一个维修的案例，它故障现象是什么呢？就是上电以后面板无显示，电源呢？嗯不没有正常工作， 输出电压呢不稳，一闪一闪的，大家看一下，大家看见没？现在呢我已经插上 cpu 板和面板，已经给变频器上电，现在电压呢 四百八十六，面板呢并没有亮，大家看这个指示灯也是一闪一闪的，这 说明呢开关电源没有正常工作。那么这种机子遇到这种现象是什么原因造成的呢？因为我修的这个机器也比较多，前前后后也遇到有个十来台了， 大部分原因都是因为稳压环路出现了问题，那么在哪出现问题呢？我给大家把电路板翻过来看一下。 首先大家看一下这有个光藕一个呢，这个呢是这个这个两个继电器的控制光藕，这个呢是电源的开关，电源的门牙环路的光藕，反馈光藕。大家看一下背面有什么，看见没有？这个胶， 它就是胶下面的电阻变质了，这个这种机子因为它这个系列，这是四五千瓦的，包括七点五的，五点五的它背面都涂的这个胶，这个胶下面的电阻非常容易损坏。大家遇到以后呢，首先应该排查这个地方的， 大家看见没，就在这正好是自己的 t l 四三幺和几个电阻在下面盖的。这个呢，我还没抠开，等等呢，咱们抠开看一下哦，我已经把胶去掉了，大家看一下多大电阻？ 对，就这三个。首先这个是五幺二五点一 k 的， 这两个是三零 b， 三零 b 是 多少呢？两 k 的 电阻，当遇到这种 这种机器，开关电源不起，正输出也有，但是不稳时候，大家首先应该排查这部分电路，把胶扣掉以后，把这三个电阻给它换掉，换掉以后往往就修复了。 还有一个假象就是说你再录量，这几个电阻都还正常，有时候当然了，有时候再录就能量出它异常来，但是有些情况再录量都是正常。但是拆下来以后，我为什么建议大家一定要把它换掉呢？因为你拆下来以后，它就有坏的，大家看一下，因为这个电阻太小了。 再看一下这个三零 b， 我 现在给大家来实测一下， 看多少已经不稳定即遭殃了。然后现在呢，我已经把电阻换了，其他都没动，啥也没动。电源部分看一下 电容还是原来的，啥也没动。大家看一下现在开关电源是否已经恢复正常， 看两个两 k， 一个五点一 k 的。 好，现在呢，咱们把 cpu 板和面板再插回去，给它上电看看， 面板已经正常显示，说明呢开关电源已经修复。所以呢，大家以后遇到 同样的机器，或者同系列的这个英威腾的机器，尤其是小功率的机器，它背面都有涂胶，那个胶下面电阻非常容易损坏，大家遇到以后一定要把它换掉。好，今天呢就和大家分享到这，谢谢大家观看，再见。

大家好，我是从端的电管家，今天变频器接线口诀教给你，十秒学会 r s t 接三项交流电源， u， v w 接电机， m 零接正转， m 一 接反转控制， m 二接故障复位， g， n d 接公共端， r a r b r c 接继电器输出， a， i 接模拟量输入， d， i 接数字量输入 br 接制动电阻，这些你都记住了吗？

变频器接线，百分之九十的新手都在这几个段子上翻过车干电工变频器接线其实没那么难，今天分享几个小技巧，所有品牌通用，不用死记硬背，也不用抱着图纸发愁。 先看上面这三个端子， l 一、 l 二、 l 三接三项电源就行，记住了，千万别接零线，它在这真的帮不上忙。旁边是十 v a v i、 g、 n d， 这是条数接口，电机跑多快，全靠他们说了算。再看中间这排， m 一 m 二 g n d， 这是启停控制接口， m 一 正转， m 二反转， g、 n、 d 是 公共端，接对了他就乖乖干活了。然后 u v w 接电机三根线，这三根线随便接，不用纠结，要是电机反转了，调换其中两个线头就搞定， 比调电视音量还简单。右边 a r b r c 是 继电器输出，可以接个警示灯什么的，别跟电源端子搞混了，搞混了机器可就不高兴了。 最下面 b 一 b 二接至动电阻，电机需要急停的时候，就靠他俩帮忙踩刹车。这几招学会了，下回接变频器，你就可以慢慢接，别人看了还以为你在喝茶，淡定回一句，没事，熟能生巧！

变频器到底怎么安装？密密麻麻的端子到底怎么接？别急，这回看图一定能学会！打开变频器，找到接线位置， r s t 接电源 u v w 接水泵，然后是边上各种端子 x 一 二三四是多功能控制端子 g n d 接地 c o m 是 公共端， ai 是 模拟量输入 b 减 a 加是四八五通信端子五伏十伏二十四伏是传感器电压正极 t a t b t c 指配电箱三百八十伏散热风扇。最后一定要注意安装位置，要避开阳光直射，潮湿高温的地方，通风一定要良好。这次你学会了吗？记得截图保存结尾的总结！

变频器该怎么接线？二十秒教会你看到 r s t 就 接三项电源，看到 u v w 就 接电机 m 零，正转 m 一， 反转 m 二，停止 m 三以上就是电机多级调速 十伏。 a v i g n d 为外部继电器，接线看见 b 一 b 二就接制动电阻 g n d 为公共端，这是它的控制端子。 r a r b r c 是 一组继电器，输出功能是可以编辑的，现在你学会了吗？
