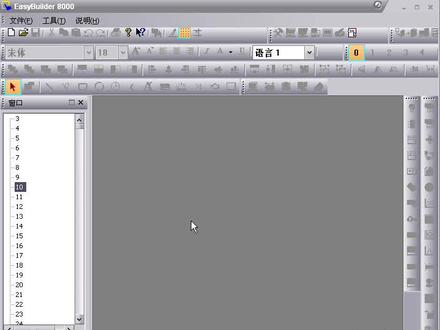

这一讲主要给大家介绍功能键以及基本窗口的应用。首先我们先新建一个工程，接下来我们将建立相应的窗口，第一个是主画面，窗口，编号为十。 第二个是基本画面窗口，编号为十一。 第三个是公共画面一，窗口编号为十二。 第四个是公共画面二，窗口编号为十三。 第五个是弹出窗口，窗口编号为十四。 在这里我们对弹出窗口的宽和高进行设置，宽设置成二百， 高度设置成一百五十。接下来我们分别对各个窗口添加相应的空间和内容。首先我们在系统默认的背景窗口记四号窗口里 添加系统公共画面零的文字 已和新建的公共画面一和公共画面二加以区分。 然后我们进入主画面，首先建立第一个功能键，用来切换基本窗口，我们首先找到功能键的空键， 这个地方，我们选择切换基本窗口，然后选择切换窗口的编号为十一号窗口， 然后我们给它加上标签，命名为 f k 一， 然后点击确定。 为了和其他功能键进行区分，我们在旁边可以加上注解，注解的内容为功能键一，切换基本窗口， 这样功能键的第一个应用切换基本窗口已经做好了。接下来功能键的第二个功能弹出窗口，同样的原理，我们找到功能键的空键，在这里我们选择弹出窗口的功能， 然后选择弹出窗口的编号记十四号窗口，同样我们给他一个标签，命名为 f k 二、 和功能键一一样，为了和其他功能键加以区分，我们同样在旁边加以中文注解。接下来我们要做的一个功能键就是切换到公共画面一的功能键，同样的原理，我们首先来找到功能键的空键， 在这里我们要选择切换公用窗口， 然后在这里我们选择公用窗口的编号为十二号窗口，然后我们将其标签命名为 f k 三、 接下来我们继续做第四个功能键，用来切换到公共画面二，同样我们找到功能键的控件，在这里选择切换公用窗口，窗口编号为窗口十三， 标签命名为 f k 四。 然后我们再建立最后一个功能键 f k 五，用来切换到系统默认的公共窗口，即窗口四。首先我们找到功能键的空键，在这里我们选择切换公用窗口，窗口编号 号选择为四号窗口，其标签命名为 f k 五、 为了和其他功能键加以区分，我们同样对这三个功能键加以中文注解。内容为切换公用窗口。 以上主画面的内容已经做好了，接下来我们进入第十一画面， 在十一画面基本画面里面，我们只需要添加一个功能键， 其功能是返回上级窗口，首先我们找到功能键的空键，在这里我们选 选择返回上一个窗口，点击确定。 在公共画面一里，我们同样需要添加一个功能键， 其功能是返回上一个窗口，主要用来控制主画面以及基本画面之间的切换，其标签我们命名为 f k 七， 这样窗口十二的内容已经做好了，我们进入窗口十三， 在窗口十三 g 公共画面二里面，我们同样需要添加一个功能键，其功能也是返回上一个窗口，其标签我们命名， 因为 f t 八， 这样我们的窗口十三已经完成了，我们进入窗口十四，在窗口十四即弹出窗口中，我们也需要建立一个功能键， 其功能选择为关闭窗口，其标签我们命名为 f k 九。 此功能键主要用来关闭弹出的窗口，这样我们所有的窗口以及窗口里面的内容以及控件我们做好了，接下来我们对我们的工程进行保存一下，然后离线模拟， 现在我们离线模拟来看一下我们的效果，当我们按下功能键 f k 一时，我们可以进入到基本画面， 同样在基本画面里面，我们按下功能键 f k 六时，我们可以回到主画面。 以上功能键一切换基本窗口的功能已经演示完了，下面我们来按下功能键二，当我们按下功能键二的时候，我们可以看到有一个弹出窗口， 同样我们在弹出窗口中按下功能键 f k 九的时候，我们可以将弹出窗口关闭。 以上功能键二，弹出窗口的功能已经演示完了，接下来我们要演示的就是第三组功能键的功能，即切换公用窗口 的功能。首先我们现在已经在默认的公用窗口，即四号窗口，在四号窗口里面我们添加了注解系统公用画面零，现在我们就从四号 公用窗口切换到我们自己做的公用窗口，即窗口为十二的公共画面一里。 当我们按下 fk 三功能键时，我们可以看到以公共画面一为背景的公用窗口，在公用画面一中，我们按下 fk 七键，可以控制基本画面以及主画面之间的切换。 接下来我们进入到公共画面二里，当我们按下功能键 f k 四时，我们可以进入到以公共画面二为背景的公共窗口。 同样我们按下公用画面 r 上的功能键，可以控制主画面以及基本画面的切换。 最后我们切换到系统默认的公共窗口及窗口四为背景的 公共画面。同样，在系统公共画面零为背景的公用窗口里，可以添加一个功能键来实现基本窗口 与主画面的切换。这里我就不做了，留给大家在课后练习。以上就是关于功能键以及窗口应用的讲解，这一讲就讲到这里。

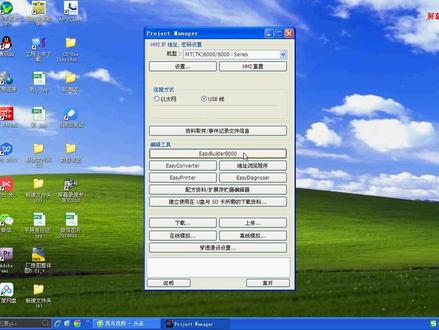

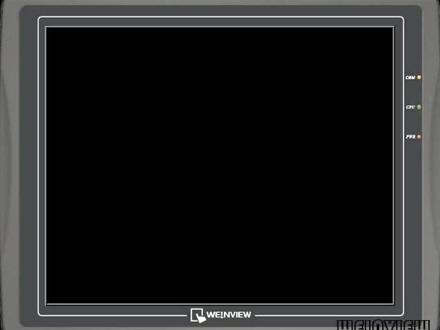

当我们使用一个新的 mt 八千触摸屏时，需对它进行设置。下面就介绍触摸屏 project manager 管理窗口的设置和工程文件下载方法。 一比八千支持 usb 接口的鼠标现在插上鼠标来操作， 点击右下角的箭头，辅助任务栏左侧出现四个图标，点击 setting 提示输入密码，出厂密码是六个一，密码正确自动进入系统设定界面。 network 即为设定触摸屏的 ip 地址，这一项为自动获得 ip 地址，这一项为使用下面的 ip 地， 这里需根据你的局域网网段和网关来设定。现在设定 ip 地址为，幺九二幺六八一二零零，直网野马二五五二五五二五五零 默认网关幺九二幺六八一一 time did 为设定系统时间和日期，如果系统时钟不准了，可在这里设定。 security 为系统安全属性设定。 local password 即为刚才进入系统设定时的密码。 upload password 即为上传工程文档时的密码。 download password， 下载工程文档时的密码。 以上的所有出厂密码均为六个一 history 可清除保存在触摸屏中的历史记录数据，如配方事件。 backlight 即为亮度调节。 现在看一下 project manager 管理窗口的设定。点击设定按钮，设定重置下载密码还有上传密码，这里的密码必须跟刚才设定的 download password、 upload password 完全一致，否则就无法上传。下载工程文档 下载工程文档有以太网、优盘、 cf 卡三种下载方式， 仪态网下载，如果电脑直接与 m t 八千相连，相连的网线是交叉网线。 如果电脑和 mt 八千都接入交换机，相连的网线为直连线。点击下载按钮，选择要下载已变异好的，点 xob 工程文件， 同样可以联通下载配方和资料取样记录。 hmi ip 与这里的 ip 要一致。开始下载， 同样可以在一比八千编辑界面选择下载。在这里是把当前编辑的工程下载至触摸屏，设定 ip 地址和下载密码，点击下载 u 盘和 cf 卡下载。首先要创建 u 盘和 cf 卡下载资料， 点击建立 cf 卡和优盘下载资料按钮，选择储存下载资料的位置， 选择要下载已变异好的，点 x o b 工程文件，点击建立，创建完成。 同样也可以在一比八千编辑界面建立 u 盘和 c f 卡下载资料。不同的是，在这里是把当前编辑的工程创建成 u 盘和 c f 卡下载资料。 将优盘插入 usb 接口，几秒钟后自动检测，弹出下载设定。 进窗口输入下载密码六个一， 点击 ok 选择路径。 此时必须选择优盘下载资料的上一期末路 diys 杠零，若选择 m t 八千则无法成功下载。 点击 ok 进入下载 cf 卡下载方式与优盘一样，只要在这个窗口选择 pc 卡的即可。不再重复叙述， 这一讲就到这里。

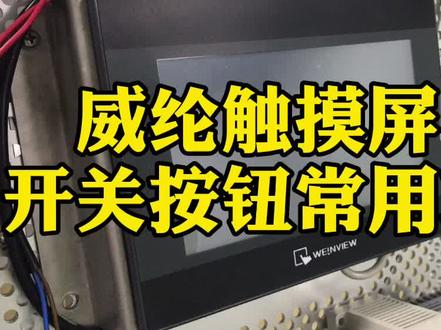

微轮触摸屏开关按钮常用功能介绍，一、设为 on， 将控制对象设定案状态。二、设为 whelf， 关掉控制对象。三、 富贵型，按住 on 松开哦，也叫爱意松林。四、切换开关，改变控制对象当前状态。关注我，了解 plc 公控知识！

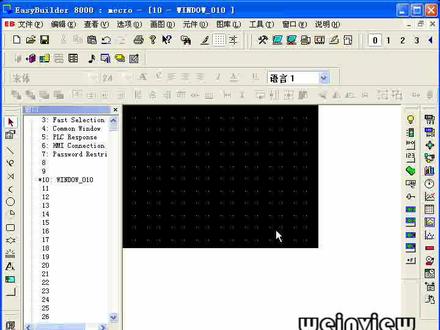

红指令可以完成注入比较运算、编写自由通信协议等功能。下面通过一个加法的运算来介绍红指令的使用。 首先我们在窗口里放两个数值，输入原件地址，分别为 l w 零和 l w 一，然后我们再放一个数值，显示原件地址为 l w 二。然后我们在工具红指令里找到红指令这个选项，新增一个红指令， 给这个红指令命名。红指令的书写类似于 basic 语言，在这里我们来定义一个数组变量 e b 八千里给我们提供了比较丰富的函数，在这里我们能 用到了两个函数，分别是 get date 和 set date。 get date 可以把外部变量读到红整润里面，这里我们利用 get date 函数把 l w 零和 l w 一里面的值读到 a 零和 a 一里面。 在这个例子里面，我们做一个简单的加法运算，把 a 零和 a 一里面的值相加送到 a 二里面。 在这个例子里面，我们利用 size 的函数把 a 二里面的值传给 l w 二， 这样一个简单的加法运算就完成了编译。当我们需要在写其他红指令的时候，按新增即可以增加另外 一个红指令。在这里我们只进行一个加法运算，所以直接点确定红指令写好以后，他自己是不会执行的，必须有外部来进行处发，一比八千里面红指令的处发可以有三种方式， 首先是用功能键来处发，然后是用微状态原件来处发，第三种是由 plc 控制来处发。 首先我们来做一个功能原件，找到触发红指令的选项， 放一个微状态设定元件，找到红指令的选项和功能元件一样， 当我们写很多个红指令的时候，也需要在下来菜单，我们选择需要处罚的红指令。第三种处罚红指令的方式是 plc 控制，在原件 plc 控制里我们选择执行红 指令。处罚方式有四种，这里我们选择当状态为 on 式及执行 放一个位状的千万开关元件来执行 p、 l、 c 控制。当然在位状的千万开关元件里面也有执行红指令这一选项。离线模拟我们来看一下实际运行的效果。 在家属和被家属里面我们都输入，一， 利用功能键来处罚红指令， 修改加数为二，利用未原件来处罚红指令，修改加数为三， 利用 plc 控制来处罚红指令。关于红指令的使用就介绍到这里。

这一节我们来了解数值输入原件，数值显示原件，阿斯科马输入显示 数值文本键盘调用系统里自带了一些键盘，五十及五十一是数字键盘，六十到六十三是标准键盘，标准键盘包括数字和阿斯格马输入，如果你觉得这些键盘不能满足你的要求的话，还可以根据自己的要求来制作键盘。 键盘的调用在编辑系统参数一般里键盘这个位置来调用的， 当我们需要某个键盘的时候，在这里选择就可以了。下面我们通过一个例子来了解数值输入，数值显示原件 ask 码输入、 ask 码显示及键盘调用。首先 我们来放两个数值显示原件，地址是 l w 零和 l w 一， 然后再放两个多状态设定，通过多状态设定来修改 l w 零和 l w 一里面的值。通过数值输入元件来了解数值的输入 键盘，我们选择五十号窗口，地址是 l w 二和 l w 三， 然后我们再放两个文本输入，选择两个字 键盘，我们选择标准键盘 保存离线模拟，通过多状态设定来修改 l w 零和 l w 一里面的值，我们可以看到数值显示原件里面的值改变了。 点击数值输入原件，弹出数字键盘， 点击文本输入原件，弹出我们选择的标准键盘。 关于数值输入，数值显示原件 ask 码输入显示数值文本键盘调用这一节就讲到这里。

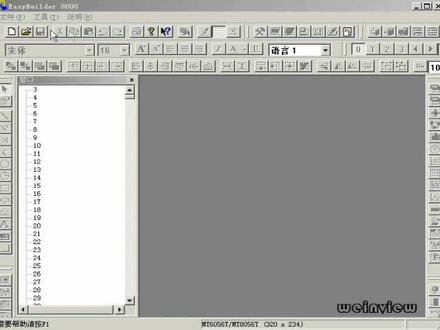

新建一个跟程，然后我们找到报警里面的四键登录原件， 这里我们输入设定的报警条件和报警内容。下面我们以上您的 p、 l、 c 为例，设定两条报警信息，点击新增报警类别，选择零地址类型，选择 beat 独具地址，选择三菱 prc 的 y 零，触发条件为开。当三菱 y 零输出为安时，产生一个报警信号。我们可以选择通知触发地址，当报警信号产生时，通知一个位移的动作。 通知触发地址，我们选择三零的 m 零，点击信息文字内容为一号分机启动， 点击确定，点击新增报警类别为零，地址为 word， 读取地址为三零的第一版。 触发条件为大于一百，当占领第一百计算器的值大于一百时，产生一个报警信号。我们也可以选择通知触发。例子，当报警信号产生时，通知触发上令的 m 一， 点击信息文字内人为如一，温度过高，点击确定。这样两条报警信息就已经建立完毕。可以选择保存报警信息到 hmi， cf 卡或优盘 保存的报警信息可以在电脑上打开，这里我们选择保存到 hmi。 答案保留时间为， 点击关闭。下面我们建立一个报警显示原件，可以选择是否显示报警发生的时间或二期，点击确定。 我们再新建一个报警电源键，报警电他是以着马灯的形式显示报警信息，这里可以设置报警信息移动的速度，选择是否显示报警发生的时间和日期， 点击确定。下面我们做一个瓦顶的微状态切换元件和一个 d a 一百的数字输入原件来模拟报警的信号， 在做两个报警信息查车时通知的未离子原件，下面我们底线模拟看一下运行的效果。大家可以看到，一号分机启动产生一个报警信号， 同时 m 零触发地址 vr， 当温度输入一个一百二十度产生一个报警信息，同时 m 一触发地址点亮 一号分机关闭报警消除。这一讲到此结束。

最近很 很多网友就是给我们留言讲一下这个威龙通的那个触摸屏啊，今天就抽空简单的给大家讲一下啊，很多网友说基础比较差，讲基础一点， 那我们今天呢就讲一些最基础的。第一个问题啊，很多网友问我们一 b 八千跟一 bbook 的最新版的 能不能一起装，你看我的电脑上面啊，大家注意鼠标啊，我就有两个，这个现在在微伦通的官网上面一比八千现在没有了，所以呢我们也不太支持， 就是说呃，支持大家去再弄这个一比八千吧。但是现在有很多人学的他，他弄的这个触摸屏，买的这个触摸屏还是比较老版本的，所以呢有的他还要去 哎找这个软件啊，如果要找这个软件的话呢，需要这个软件的话呢，可以跟我们联系啊，我们可以免费的给大家提供这个链接。 那么初学者啊，学这个呢，其实都一样，他的升级版本肯定就好用一点啊， 那么我们言归正传啊，大家如果感兴趣的话呢啊，应该知道怎么做的，也知道怎么能掌握我们的。首先安装好了这个软件 之后呢，跟其他的软件一样啊，这些基础东西也没必要去去讲，那么双击他这个软件，你看这里，首先第一个你要选择你的去阿曼的这个型号， 然后这里有一个，你看优优的八千，那么我们这里还有个仪态网和 usb， 那么老版本的可能 usb 现在都有仪态网了，你就点击 usb， 因为我这里的这个通过屏也是比较老的版本的，那么就用 usb 你选择他就行了， 那这下面这些下载上传在线模拟、底线模拟，其实里面也有啊，我们打开它 电脑下的东西太多了，比较慢的 图和平应该是说跟 plc 比起来应该，我觉得这个应该还比较简单 的吧，严重错误，这个软件好久都没用了，都都用不起来了。 那他会提醒你打开新文件还是打开旧文件，你看打开最新的文件啊，这最新的文件都有，这个就看你怎么样去去用了。然后我们打开 一个新文件，这个其实这个 ab 波的八千，我真的好长时间都没用了，就打， 打开新文件，还是打开最近的文件还是打开新文件？你看我最近用的就是为了给大家录这个课啊，编了一个， 其实我们就打开一个新文件，你按确定这里要注意的啊，这里你就要选选择你服务品的型号，这个其实不用说的，大家都知道，这水平还是垂直。这里有一个使用范本，使用范本就是说你勾选了之后呢，他会有一个 哎，他的分门在那里，如果你不需要的话，你就不勾选，你来确定就行了。这个时候呢就出来了一个 这样的一个界面，这样一个界面呢，我们肯定要先新增你的设备，就是说你这个通过平民跟什么设备，哎，去去联系你是跟那个变频器啊？还是去控制什么？还是跟 pst i， 那我们就点击先新增 形成，这是他的一个名称，那么我们要让 prc 还是他去跟其他的生活片去。那个我们选择 plc， plc 的型号呢？会轮通呢，支持华夏几百种，其实你就是在这里面去就可以去选， 然后让我不需要，我直接 直接去写，写进去也行，然后说写 s 七 十八， 我直接去寻找，我是妈的写错了，这个做一个也不行， 难道就 送去处理了？西门子还是西两百什么的出来？你选择他这些端口啊，他都设置好了，因为他你刚刚 刚刚在上一步，你选择你出货品的什么类型，他的什么端口接接口类型跟这个他都是全自动出来的，这个也比较省事，但是你也可以改啊，不是说不可以改的。对啊，这波特率啊，这个数据 为八位消音位、偶交熬夜停止为一位啊，这些东西都不讲的，然后你就按确定，再按确定 就完了。到了这里之后呢，我们就可以去就说自定义我们的窗口了，自定义我们的窗口， 这个呢，比方说你想怎么弄就怎么弄了啊，有很多网友就是说给我们留言说我想在这个仓库里面加入，就是说看到人家有很多好看的画面啊，图片啊是怎么弄的？ 这个其实也很简单，但如果你用最新版的软件还更那个这个八千的软件确实我也好久没用了，我来试一下。首先我们可能就是要形成一个窗口吧，然后就形成一个 基本的窗口，这个颜色吗？就这个应该都不用说的，是不是你就随便给他编个号啊，要手串口就确定关闭，然后我们打开他，这个时候我们可以点击这个 就是图片，图片你看他这个上面写的使用原图片尺寸，哎，这个跟最新版的软件是不一样的啊，我们打开，我们没有没有怎么办？其实我们可以 添加新的，或者写选择图库，新增图片都可以，就是说，说白了一句话就是说你把那个图片呢弄到这里面来， 可能我这个软件翻的也不怎么好，好久，确实确实真的好久没用了，这些都是按钮啊，指示针啊什么的，就说你把这个图库就加进来了， 新增图片，这个前往加入新状态，这个怎么不可以呢？不可以，我们到这里面来，他单独的有一个图库 调用图片库调用项链图，图片调用这个切换添加新状态， 定好里面找一个这个图片就行了，出货品 我点用图啊，那么我就选择一个图片， 图片好他就进来了，进来了我们就选择这个图片。 好，现在他就在里面了，我来确定 确定这个他建议使用原原图片的这个尺寸，可能就打开的时候比较快一点，还是 现在的新版本可以使用透明色啊什么的都可以调。这个说实话这个八千好久没用了，只是，嗯，因为大家的要求，我来讲一下。 好了，这就是你大家说的漂亮的画面怎么搞上去的，就这么简单。然后我们再到这个这个窗口来， 然后在他的设置里面看，这里有一个底层，我们把刚刚那个 到十五号窗口设计他的底层，按确定好了，他就进来了，就这么简单。哦，这个东西其实真的胆子放大一点，就下一个软件，自己瞎琢磨一点也能会的。 那么我们也可以添加原件，添加开关啊，开关我们有功能键，比方说我有很多页啊，一页两页的，就用功能键，有未断代开关啊，我们就点击一个开关，开关这里有个选选择 制的，就是概念，我们我们刚刚在前面选择的这个什么呢？概念，我们 plc 的这个地址的 m 零点零， 然后我们也选一个开关的图片使用图片， 那这个方法就跟刚刚那个方法是一样的，这个是指示灯，其实我们也可以选择图库， 这个两八千的这个图库哦，我来看看这个图库应该是在这个里面， 我们点击他他按钮啊，这些开关啊，这些都可以到网上去下载的啊， 就是你在这里面可以添加拍流。 好，接下来我们就用这个开关， 他这个开关呢状态是不是两个，我们就随便先用一个吧，因为我们先简单的讲一下这个学会了到这个东西，到后面如果你想加标签呢，你就勾选文字标签，文字的尺寸，文字的颜色，什么样的字体都可以的。那我这边就先 不用不用了，我们观点的他的是 m 零点零，我们弄一个他是富贵型的一个开关就行了啊。然后点击确定 我们把它放在哪里，我们把它放在这里，那么这个开关我们如果说他有零变成一之后呢，我再给他要一个指示针，那我们 我们就在这里再点一个指示灯，指示灯也一样的，那么是前面那个开关的，那么我们把它关联的地址是一样的就行了。 图片我们再找一个时针的图片，这个大同小异， 其实你弄了一个上去了之后呢，你还可以啊，复制粘贴，跟其他的那个一样的，就是说你如果用标签啊，这个是什么症状启动啊，反断启动啊都可以的啊， 这个大小也可以调整大大小也可以调整，如果说怕他对的不齐啊，我们也可以让他对齐 啊，下垂棋，下垂棋都可以啊，你如果说我们想在这上面打个字啊，写一个这个属于 什么什么也可以在这里编辑一个编辑一个文本，这个跟其他的跟 word 跟其他的软件啊，这这些都是差不多的，但是一定要用这个中文 来自己用自己调大一点 啊，就有黑色这个你这个字要不要在上面移动啊？你不移动就不移动，移动你就移动啊，你随便打几个字就行了，我就顺便打几个字啊，意思一下 好了。这个文字放哪里你自己愿意放哪里就放哪里啊，也可以调整的，也可以设置成动画，就这么简单啊。然后这个我们编这个就 说我这个简单的工程建，建完了之后干嘛呢？跟那个 ps 里面一样首先要变异啊，变异之后呢因为我在那个里面肯定是进了变异之前要保存，所以说呢就自动保存了， 保存到哪个哪一个地址里面你自己设定一下也可以默认的，最好就搞到那里，你自己要知道在哪里不要搞到时候你你自己都找不到了。然后呢他就会开始变异前他说变异显形 写图书文件啊，因为我这个电脑太太老旧了，我也不想再搞许多了。这个变异在线模拟，理性模拟，在线模拟就是呃，大家都把皮尔斯一下触摸屏都连接到电脑上。理性模拟呢有一个什么好处呢？就是不需要去连的，你不可能说我试一下， 每次都在去连接啊，都比较麻烦的是不是啊，哎，今天就应大家的要求，就简单的先讲这一点，因为我嗯 没太准备啊，比较仓促，大家看看如果说有什么不对的之处呢？希望大家呢提出来我们再整改。完了的话呢，大家要讲基础，基础这个一八千我真的是不太建议使用， 不太建议使用，如果需要这个软件的呢，想学这个软件的小伙伴们呢，可以联系我们啊。 好了，谢谢大家的收看，下一集呢，我们再讲这个程序的下载保存编译啊，程序的保存编译，然后离线模式，离离线模拟，在线 模拟，然后下载，我们再录个存活屏呢，录一期节目呢，给大家看一看。好的呢，今天就。

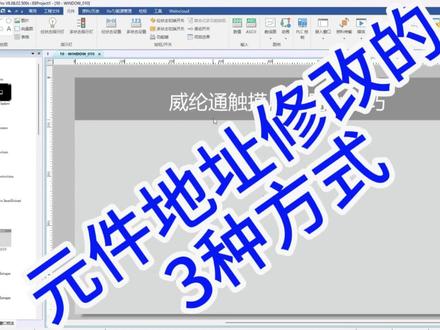

一、直接写入法，点击数值原件，写入 d 一百确定，然后依次复制，复制后逐个修改 d 幺零幺 二、多重复制法，又叫连续复制。右，即选择多重复制，这里修改数量很艰巨， 都按照设置增加啦。三、批量修改原件地址，先复制需要批量修改的原件，选中右键寻找替换地址，下拉选选中的原件，这里选择刚才选中的地址范围，这里填写 需要批量修改原件的首个地址，点击寻找，再点击全部替换。搞定地址从 d 一百至 d 幺零四修改为 d 一两百至 d 二零四。

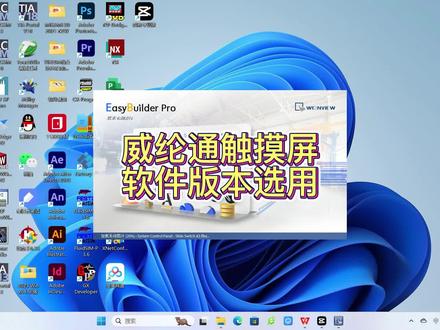

威灵通触摸屏经过不断的技术升级、更新迭代，从最开始的 mt 五百系列发展成现在的 tk 经济实用型、 mt 高效能型以及 cmt 自费型等多系列的一个 人机界面机型。他的硬件在发展那么的软，软件呢，也是经过了多个版本的迭代， 从最开始的 e b 五百到后面的 e b 八百，然后发展到现在的 e b pro。 很多人在使用的过程会纠结说，哎，我这个屏幕 要使用哪个软件去啊？连接我们的人机界面进行编程，其实这个主要看你手里的使用的 是一什么屏幕啊，因为万人通他不同的屏幕呢，他对应的是不同的软件，软件的版本不一样呢，他所支持的屏幕也是不一样的。比如说我们的 e b 五百系列，它就主要支持的是我们的一个 m t 五百系列的一个人机。我们现在看到的这个呢，就是我们的 e b 五百软件所支持的一个触摸屏型号， 因为这个是比较早期的时候，他所支持的还是比较少的，如果说我们不是那种很老旧的设备的话，他基本上现在都用不到这个。然后接下来就是我们的一比八百，我们的一比八百呢，他所支持的类型呢，主要是 tk 六零系列 啊， t k 八零，还有我们的 m t 五零， m t 的六零，我们的 e b 八百呢，它主要支持的是一个 t k 六零、八零，还有 m t 六零，八零系列， 他所实时的版本都在，我们现在屏幕显示的这些也是比较少的， 现在更用的更多的呢，主要是一个 ep pro， ep pro 他所支持的版本型号呢更多，基本上只要不是呃我们的触摸屏太老旧的话，基本上他都是能支持的。 如果说我们用的新的一个触摸屏的话，基本上用这个 e b pro 都可以解决我们的一个编程问题，如果还有一 个老一点的话，就可以下载一个 eb 八百。如果说你不知道具体的是需要啊，我们需要哪一款软件的话，就你主要是看我们的硬件的一个产品， 如果说你只是一个学习的话啊，手里没有屏的话，那我建议的话就是用最新的 e b pro。 其实如果说我们手里有硬件的话，有有微冷通触摸屏的话， 就是如果说不知道用哪一款软件，我们可以呃简单的可以从我们的一个数据接口来看，如果他用的是一个 mini usb， 就是我们所说的一个 t 口的话，这种大大的口的接接口的话， 基本上我们就是用 e b 八百。如果用的是 usb mi mini 口的话，就是以前的那种安卓口的话，我们基本上都可以用那个 e b pro。 总之我们的威伦通触摸屏软件的选用度优先选用最新版本的 e b pro， 除非说我们的硬件不支持最新的版本，那种老旧的设备的话，就根据我们的设备去下载相对应的一个软件版本。

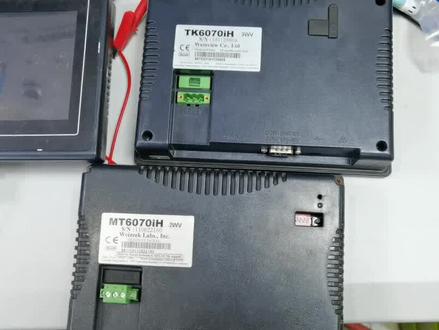

大家好，未联通的触摸屏，如果原创作者设置了密码，我们无法知道密码的时候，我们可以在触摸屏的后面 把他这个宝马开关一直接推到二的状态，这样的话就可以后备箱设置。那还有的呢，他是没有宝马开关的，就比如这个啊，我们把这个盖子呢直接打开啊，这上面有一个短接片 啊，这个短接片啊，我们可以把它放到一二的位置，把七八挪到一二的位置，我们可以把这个盖子打开，也是可以的啊，打开盖子以后把这个短接片啊，然后直接插在我们一二的位置， 这样的话就恢复创设置完毕了哈，学老铁呢，双击加关注，感谢你的支持，谢谢。

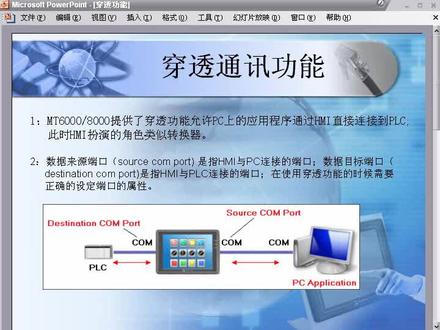

大家好，这一讲主要给大家介绍穿透功能。首先来给大家介绍一下穿透的原理，我们触摸屏、 mt 八千以及六千系列 都提供了穿透功能，所谓的穿透功能是指允许 pc 上的应用程序通过 hmi 直接连接到 plc， 此时 hmi 扮演的角色类似于转换器。 接下来我们看一下这幅图，在这幅图中提到了两个端口，一个是数据的来源端口， 这个端口是指触摸屏以及和 pc 连接的端口。第二个端口是指数据的目标端口，是指触摸屏与 p usc 连接的端口。以上这两个端口就是在实现穿透功能时所需要设置参数的两个端口。接下来我给大家详细介绍一下这两个端口的参数如何设置。 在这个演示中，我们用 mt 八千和三零的 fx rnpr c 进行穿透功能的演示。 当我们打开八千软件点击穿透功能的时候，就会弹出如图所示的对话框，在这个对话框中，我们对相应的参数要进行设置。首先是数据来源端口， 这里我们选择触摸屏的 comer 口与电脑的 come 一口进行相连，连接方式为 rs 二三二。其次大家要把触摸屏的 come 口 和电脑的看门口的参数设置一致，例如波特律、数据位、教验位、停止位 都需要设置成一样的，这样才能够保持数据在传输的时候的完整性和一致性。接下来我们再来看一下数据的目标口， 数据的目标口是指 mt 八千的科目一端口和 prc 的通信口直接相连。同理，八千的数据目标口的参数也必须和三零的通信口设置一样， 以上就是八千产品的穿透设置，当我们点击左下角的开始穿透通信按钮时，以上的这些设置参数 就会通过仪态网传输到 mt 八千里去，并且此时我们可以看到触摸屏的 工作模式已经设置成了穿透模式，对于我们六千的产品没有以太满口，所以不能像八千那样 将数据通过仪态网传输到触摸屏里。我们必须通过系统的保留字来进行设定，我们在画面里必须建立多个数值输入原件来进行参数的设定。 关于通过系统保留字来设置端口的参数，这里我就不多演示了，大家可以在下面自己操作一下， 也可以参考本视频教程中复录里面的范例程序。接下来我要给大家具体演示一下。首先要保障 电脑和三菱 prc 程序下载线是连接畅通的，而且卡姆口工作是正常的， 可以完全上传和下载程序，这里我们需要测试一下。首先我们打开三零的软件，并打开我们准备好的程序，这个程序主要是通过两个中间继电器来控制 prc 的输出点歪， 接下来我们来检查一下我们的通信参数是否设置正确， 参数是正确的，接下来我们再来进行一下通信测试， 通信测试已经成功，接下来我们把我们这个 好的测试程序下载到 prc 里面去， 程序已经下载完成。测试完以后，我们再来看一下触摸屏和 prc 之间的通信情况以及端口的接线情况。 首先我们做了一个小的程序，下载到了八千的触摸屏里，在这个程序里面只放了两个按钮，其地址和 prc 测试程序里面中间计件器的地址保持一致。 通过测试结构我们可以看出触摸屏和 prc 的通信是正常的。 接下来我们看一下线的具体接法， mt 八千的 come 二口和 pc 的 come 口直接相连接， mt 八千的 come 一口 和 prc 上的通信口直接相连接，这里有些连接线需要大家自己动手焊接。关于这个演示程序的接线图 已经在本视频教程的复录文件里，大家可以具体参考一下。最后不要忘了用网线把触摸屏和电脑连接起来。 现在在穿透模式下，我们来上传一下刚才下载的 prc 程序， 程序已经上传完成，而且其内容和我们刚才下载的程序完全保持一致，我们也可以强制 m 一，以 m 二这两个 开关的状态来看一下 prc 的输出点的状况。以上就是关于穿透功能的一个演示过程， 大家看完视频教程以后，可以自己动手操作一下这一讲关于穿透功能的讲解就讲到这里。

大家好，我是陈子华，那么下面呢，我来讲一下微轮触摸屏的应用，那前面呢，我们已经是讲过这个三菱触摸屏和西门子触摸屏， 但是呢很多这个学员还是提出要求开发这个微冷出没品的这个应用，那么这个课程呢，我就讲一讲这个微冷出没品 那威能触摸屏的这个特点，哎，他的价格呢，是跟三菱和西门子来比较的话呢，价格是比较便宜，功能呢也比较齐全，哎，所以呢属于性价比呢比较高，因此呢，目前他的这个市场的占有率呢是比较高的，那很多人都因为他的价格比较便宜而 使用这个微冷触摸屏，但是他和三菱和西门子的触摸屏比较起来的话呢，哎，如果是在一般的这个情况下，看不出他的这个区别，但是如果是 是需要反映一次高速变化的，比如说我要记录一个高速计速器数字要高速的变化，那么这个时候呢，他们的这个特点呢，可能就显示出来了。 哎，那主要目前威雷触摸屏主要的这个型号呢，有这个 cmt 系列， emt 系列， mt 八千系列， mt 六千系列， tk 六成系列等等。哎，所以呢产品的这个型号呢，还是比较齐全的啊。另外呢，获取他的这个资料也比较容易，比如他的软件，他的手册，那么直接就可以登录这个微轮的这 官网的就可以获得。哎，那么比如这个就下面这个呢，就是微轮的这个官网，那我们现在登录官网来看一看。 哎，这个威伦中国品他的这个产品线，哎，那目前登陆这个官网呢，他有两个选择，一个是威伦的下面的也 也，另外的一个也是威伦公司旗下的一个品牌，不过这个品牌呢是做，主要他是做变频器的，所以下面的这一个是做这个哎触摸屏的，所以我们登录这个威伦的这个哎，这个威伦通的这个官方网站， 哎，那么进入这个网站的话呢，那我们可以点击这个产品中心，哎，点击这个产品中心来看看他到底有哪一式产品，有哪些产品。那进入产品中心的话，我们就现在呢就可以看出 这个呢是上面的这个是 cmt 系列的哎，这个是 emt 系列的哎，然后呢这个是 mt 哎八千系列的， mt 八千系列的，然后这个是 mt 六千系列的，然后这个是 tk 六千系列的哎八千系列的等等。所以呢产品的这个品种呢还是比较多，那当然具体某一种系列或者是什么某某个系列要有什么样的区别，那这个呢就要看他的 详细的这个规格产品以及他的产品特点的详细的进行介绍，那我们在这里呢就不再一一进行介绍了，哎，不再一一进行介绍了，那如果需要他的软件，那我们可以点击这个下载中心， 哎，点击下载中心，那点击下载中心的话呢，在这里呢我们就可以看到这个就是他各种型号的这个触摸屏的软件。那比如说我现在呢是要用这个 mt 系列和 tk 系列，因为目前呢这两个系列呢是用的是比较多的，哎用的是比较多的，那我 我们在这里呢直接就点击下载，哎，所以呢非常的方便，不需要注册啊等等之类的。那点击下载以后呢，我们在这里呢可以点击保存，哎，点击保存，那比如说我现在把它保存到这个桌面上，那现在 平时下载过了，哎，下载过了，所以我在这里呢就不再演示这个下载的过程，那下载下来了以后， 下载下来了以后呢，那这个就是他下载下来的这个软件，那我们可以直接把它给解压进行安装，哎，解压安装，哎， 那这个时候呢，这个就直直直接就得到这本安装图标，所以呢商机，哎商机的就可以进行安装了，哎，点击运行就可以进行安装，哎，那现在呢，我已经是安装过这个版本了，哎， 安装过这个版本的，所以呢他这个有这么一个提示，哎，有这么一个提示，那没有安装的话呢，直接点击下一步，下一步呢就可以进行安装，哎，就可以进行安装了， 哎，所以在安装的这个过程当中呢，哎，他没有什么需要什么设置的，没有什么需要设置的， 安装完了以后呢，他在桌面上呢会得到这么一个图标，那么这个呢是一比八百的这个工程管理器， 哎，工程管理器，那点开这个工程管理器呢，也是这么一个，哎，功能是这么一个界面，那关于这个界面的应用呢？我们 你暂时的先不讲他，那么他主要是用于这个触摸屏的下载、上传等等这么一些功能的，哎，暂时呢我们，哎不介绍这个界面，那我们他的编程的界面，我们点开这个开始 点击这个所有程序，哎，那么我们在这里呢可以找到这个一比八百，哎，可以找到一比八百，那这个呢这个就是他的编程，我们可以把它给拉出来，哎， 把它给拉出来，那在这个时候拉出来以后呢，在桌面上就产生了这么一个快捷图标，哎，所以呢我们双击这个快捷图标，双击这个快捷图标， 那就可以打开这个软件，哎，可以打开这个软件，哎，那打，哎，双击以后，那第一次呢？那他这里得有三个选项，有三个选项，第一个呢是开新闻键， 打开旧文件，打开最近的文件，哎，那我们现在初步使用的话呢，那我们当年是选择第一个新建一个， 然后点击确定，哎，点击确定，点击确定以后，那么这里呢就要求我们选择这个触摸屏的型号啊，你到底是用什么样的触摸屏？因为我们这个软件呢可以适用于 tmt 系列和 tk 系列，所以我们在这里呢选择这个下拉， 那么我们在这里呢就可以看到有这么多的这个型号来供选择的，那下面呢讲是我现在用这个 tk 八幺零零系列的啊，八幺零零，哎，那么他的这个 屏幕呢是八百乘四百八，哎，屏幕还是属于比较大的，哎，然后呢这个模式，那他这个屏幕呢有水平的和垂直的，那我们大部分呢是使用这个水平模式的水平安装，所以点击确定，哎，点击确定， 那点击确定以后呢？哎，这里呢就进入了一个系统设置的一个界面，系统设置的界面，那我们来看看这个地方， 哎，首先呢我们在这个设备列表的这个框当中呢，我们选选择了一个触摸屏，这个就是我们选择的触摸屏，这个是触摸屏名称，本机触摸屏的型号，接口，设备，通讯设备，账号，哎，然后其他的意思属性我们可以稍微了解一下， 哎， hmi 属性，这个是选择的型号，如果型号不对的话呢，我们在这里还可以进行更改，那我们在这里不改了，哎。账号一般默认呢，就是零号站， 触摸屏默认了是零号账，当然这个账号呢是可以更改他，但我们一般呢不做更改。端口号包八千，这个是默认的，然后触摸屏应用的实， 我们用触摸屏自身的这个时钟实时时钟，那当然也可以利用这个 plc 的时钟，在大部分情况下，我们是选择触摸屏时钟打印机，他可以连接打印机，那我们在这里呢无， 哎，可以连接其他的打印机，哎，一般呢是不连打印机，哎。卷轴呢属于大中小，哎。穿透，那端口号穿，关于穿透的功能呢，我们后面呢会介绍，那么这个端口号呢是两千到两千一，哎，两千一，哎。如果是下面图 下亮图，图片声音横等等之类的存放的位置，那我们可以来哎，可以存放，存储是工程相同的这个路径，哎，打勾，或者是也，如果这里不打勾，也可以存到其他地方去，哎，一般的手 性，一般的属性，那么选择快窗口的按键，哎，等等，那么这个是启用，哎。背光屏幕的保护，背光屏幕的，哎， 哎，背光鉴定时间无，那这里选择无的话呢，那就是触摸屏开起来的时候呢，背光一直是亮的，屏幕保护时间，无， 那么没有屏保，哎，没有屏保，那当然呢，我们可以做一个屏保，哎，关于屏保的功能呢，我们后面会介绍，如果要做屏保的话，就好像我们电脑一样，多少时间进入了屏保功能，哎，就进入了屏保功能，那么在这里呢就可以进行设置，哎，现在呢，我不需要那无， 然后初始窗口，哎，初始窗口，那么一般呢默认呢都是从第十个窗口，第十个窗口那公共窗口属 是显示在基本窗口上，哎，原件动画不保持，哎，其他的键盘啊，等等，这么是这么一首窗口，哎，文件保护，要不要保护，那么只支持 i 系列的， 哎，这支持爱系列的，那如果我们现在是选择这个听有爱系列的，所以呢就是有这个功能啊，那么初始密码呢？是六个幺，哎，六个幺，那么这个文件，哎，保护，如果不这个勾不勾的话呢，那么就没有这个文件保护的这个功能， 哎，然后这个是系统的这个设置用户的密码，哎，用户密码，关于这是密码，那么我们后面的都会讲到，哎，那么一般默认的这个情况下呢，我们暂时的就不设置，然后还有字体扩展，熟悉打印备份等等之类的 等等之类的，那这个就是系统参数，这个是触摸屏，那当然，那除了添加这个触摸屏以外呢，那我们还得要添加一个 plc， 添加一个 plc， 所以我们在这里呢选择新增， 选择新增，那选择新增的话呢，那这里呢就默认了，这里是选择这个飘 c， 哎，所在的位置呢是本机，所以呢我们在这里呢点击飘 c， 选择类型，选择类型，那这个微轮的这个触摸屏， 哎，威廉的这个触摸屏，他使用的这个票数呢，还是非常的多，哎，还是非常的多，所以呢我们假设我要选择这个三菱的，那我们三菱呢是 m 系列 m 字母开头的，我们点击这个下拉，啊，那这里呢就可以看到这个是三菱的了， 哎，可以看到是三菱的，那三菱的这个也有很多，那我们选择这个 fx 三 u 这个这个 plc fx 三优的这个标志，然后这个接口类型的是四八五，我们这个可以不用管他，然后 plc 的端口的这个设置，哎， plc 端口的设置，通讯端口的设置，那么要和 plc 一端，哎，科目一波特率，那我们一般呢是九千六，哎，数据位，交易位，停止位等等， 哎，那其他的呢？这里飘 c 预设的账号零，这次呢都可以不用管他了，哎，可以不用管他，然后点击确定， 点击确定，那这个时候我们在这个设备列表上呢就可以看到触摸屏和 prc， 哎，触摸屏和 prc， 那这两 设置好了以后，我们点击确定，哎，我们点击确定，那，那这个就进入了，哎，初次使用的时候就进入了这个触摸屏的这么一个编程的一个界面，哎，我们在这里呢可以选择，哎 这个列表，哎，一般默认的这个样子的，哎，那在这里呢就 设置，那从这里可以看到，哎这个原件列表，那这个是他的这个屏幕的这个编号，哎，三四五六七八 八九，那么这个都是固定的这个平，然后下面呢也有一些固定的这个平，哎，所以他可以做的这个平的非常的多，哎，非常的多，那我们使用的时候呢，哎，是从第十号平 屏幕开始用，哎，所以呢这个屏幕呢是第四号，第四号，那，那这个就是 我们，哎关于使用这个微冷触摸屏，微冷触摸屏对前期的一次认识， 前期的意思认识，那么通过这一节呢，那么大家要学会第一个触摸屏软件的下载，触摸屏的安装和触摸屏 plc 型号的设置，以及软件的打开，软件的打开就是讲过这么一则功能。
