犀牛如何保存Front视角平面图
粉丝3.4万获赞18.6万
相关视频
01:32查看AI文稿AI文稿大家好，我是工业设计师阿峰，今天为大家分享犀牛制作动画，右键点击快照，调出动画模块 组成快照名义点击确定 移动物体保存第二个视角。 b 动物体保存第三个视角， 保存第四个视角。 让我们播放看一下。 好今天的分享，谢谢大家观看。
389工业设计师-阿锋
07:35查看AI文稿AI文稿hello， 各位同学，大家好，我是李老师，今天我们来做这样的一个产品细节啊。呃，也就是像这样的一个微微凸起的部分，像这样的一些产品在我们日常的生活中其实还是比较常见的，它其实主要就是利用它的一个凸起以及偏移厚度去完成的这个效果。那我们可以看一下啊，这是我背课的一个小案例，大概就是这种感觉的。 嗯，那废话不多说，我们来开始我们的内容，首先它的整体是一个圆角矩形，但是，呃，为了后期的一个导角啊，还有我们面的一个偏移，所以大家也可以一开始不要做圆角矩形，就做成矩形，呃，然后后期再通过导角来实现，这个大概是一个正方形，所以我直接画一个正方形， 可能会稍微短一点点， ok， 大 概像这样的吧。嗯，然后的话，我们可以先做里面的面，因为主要就是它里面的这个面比较复杂吗？我们可以先用平面曲线建立平面，建一张平面出来，然后这个时候呢，我们把这个面通过我们重建曲面中的一个变五阶， 哦，也就是把它全部变成五阶，五阶啊，六点，六点让他的点数和接触增高，然后这块一十五等于重建的就是误差为零， 这样的话他的点数就会多了，我们可以从中调节啊，如果是纳星红的学员的话，也可以直接使用我们的中间变三阶和变五阶。然后这个时候呢，如果有同学像这样调的话，他的幅度会比较夸张，对吧？他其实只有这一块有一点点隆起，不会这样大幅度的，所以接下来我们要做的是要给它插入节点，节点呢，其实也就是控制点，我们可以用插入节点在他的 中间给他插一些节点啊，你也可以开启我们的对称，比如说像这样去插，让他的点呢越来越多，他其实影响的范围就会越来越小。当这时候我们再把这块抬起来的时候，大家可以看到他只是这一小部分有拱起了，对吧？他不是大部分的 啊。然后当然这块也可以稍微再调整一下，然后你如果觉得拱起的范围太多了，也可以选择中间的点，把它们进行一个单轴缩放来控制它的范围，我们尽量到顶视图框选， ok， 稍微调整一下。呃，然后我们马上寒假课程也要开幕了，就是大家如果想系统学习犀利和 k 秀的这两款软件的话呢，也可以在后台去私信我们，我们一共是十八天的一个全日制课程，线上和线下都可以参加。好吧，是从零开始，给大家带来一个系统性的提升。 ok， 那 我们继续回到内容，然后这个时候呢，嗯，你可以先做里面的，也可以先做外面的，都可以， 如果先从里面的话呢，你就可以把这个呢稍微往下拉一个厚度，大概这么厚了。然后呢，这个外面的可以用 f b d 啊，就是复制面的边框这根线，然后用放样先把这个做一面出来，然后把它组合，再给它加密加密，然后这时候我们再倒四边的角， 使用圆角工具啊，给个五看一下，先试一下的话，好像差不多我们就倒五啊，因为它是透视度，所以可能尺寸上会有一点点，不一定完全是准确的，这个五有点小，倒一个八。 好的，还有看一下六点五，这个大家不用纠结太多，因为主要是做一个 练习，好吧？嗯，然后接下来我们做上面的这个，上面这个的话，你可以用我们的 cm 啊抽你取面，把这个面做一个单独的抽你，然后复制点是对单独的抽你出来，然后这个中间它会有一点点小缝隙啊，所以的话呢，你要分割的话呢，要注意一下，就是线先隐藏啊，就是你要留一点点，要留一点点，但也不要太多， 比如我们从中间划开，因为你，呃，因为他后面都是没有凸起的，你这个如果一点点不留，中间的缝可能就没了，稍微往这边来一点点，也不要太多，然后用分割， 然后把这个多余的删掉，呃，这样我们就保留了这一边，对吧？这边因为我只做了这一点点啊，如果大家是想中间继续凸起的话呢，那就当时在这个面的基础上不是这个点了，而把这个点呢也稍微往上来一点， 对吧？这样让这个面呢这块也会有点凸起，我想这样也可以依次来一点，就具体想要什么样的一个情况呢，大家可以就是不断的再去调整啊，摸索啊，都是可以的。好吧，这个只讲一样方法，这也可以再抬一点，然后我们用偏移曲面啊， pm 往外偏一点，偏一个一的厚度， ok， 大 概这个厚度差不多，然后我们再做一个倒角，嗯，这块的话你看一下，因为他这个圆角还是比较圆润的，我们也可以倒圆润圆润， 但是呢有可能会炸了，我这块没有炸，但不代表你的会炸，对不对？我们再通体做一个零点二五的圆角，炸角也没有关系啊，其实你要学会用相应的方法去解决它，其实也很好弄。 嗯，零点二五觉得有点大了啊，就有时候大家在做圆角的时候也是啊，就倒角也不要倒的太大，倒的太大的话就会显得很蠢，就这个产品它本来是一种门面的感觉，而你倒角倒的太大就会导致它 里面的感觉就没了。这边使用一个镜像工具把镜像过来了，然后下面这个也是一样的啊，下面这个注意啊，你看这块是不是有一个斜边的这种感觉，所以下面这块呢，我们要做一个斜角线，先做一个斜角，做一个一，给他一个连锁边缘，让他一圈过来， 好吧，这个我做的稍微大一点，做了一个零点六吧，然后这块可以选上次选举的边缘，好吧，然后我们再给他做一个零点二五这样的一个通体圆角。呃，这块炸了，看到吗？可能是在倒角的时候框到什么碎边了，你看像这个碎边被框到了， 你看这块还是会炸，像这样的话怎么办呢？这样的话就要用到我们的一个什么了，我们的这个叫圆管倒角，因为这个在做斜角的时候，可能因为这个面啊，可能会稍微有点起伏，就造成了一点问题啊，当然你如果懂一些原理的话，也可以尝试去修复，比如说我们点连锁边缘选择这个右键，这样倒角不是这个面，这块会有一点问题吗？那我们换一种算法 啊，我们把这个滚球改成路径，再看一下， ok， 它如果还是这样的话呢，那我们可以把这个面呢，我们把这个面给它删掉，是吧？删掉之后呢，我们使用 f b， 我 们重新要一段一段的放样看看，这块还是有数据问题啊，所以可能这块就不太适合，那你只能用圆管了，用圆管去倒角就会更好。好吧，我们圆管来简单试一下，就是首先 f b b b 戳一个边缘出来，然后使用圆管，然后比如说零点二五，然后用分割， 就相当于把倒角重新模拟了一遍，你看这个圆管在这块是不是也出现问题了？这个就是一个数据问题啊，所以像这样的情况呢，像这根线我们就把它做一个重建曲线，重建乘以五 g 二百点，就尽量在观察之内，然后再把它做一个圆管，这样的话，你看这个圆管就正常，然后用分用分割，再把它割掉， 然后把这个炸开。这款还是数据有问题啊，像这样你一直纠结的话，就没必要了啊。来说一下，有时候我们可能会出现一些这样的数据问题啊，就不要纠结了，因为我发现他好像把后面的一些东西都弄得有一点点问题，所以那我直接把这边的镜像过来就可以了，就不要纠结这个问题。我本来想着说如果出现这种问题怎么解决啊？但是 直接把这边正常的给镜像过来组合一下就可以解决啊，但是你可能要在上面一直花时间，那就没必要了，对吧？看这样就好了，对吧？这样好了，你看这块好像还是会有点数据问题，看到吗？那怎么办？你再再把这边的镜像过来呗，反正也不是第一次镜像了， 分个十秒把它炸开 来。我们用镜像就有时候做着做着，像这种数据出现问题是比较正常的一个情况，你要不然就避免，要不然就解决这两个方法。呃，然后最后的话呢，你看他就是他的一个外壳，我们把这个呢稍微向上拉一点，因为他刚才往上走了一个厚度，拉到上面这个范围的，然后我们用放样 放样，然后把这个呢我们给他做一个倒角，六点五吧。应该是啊，如果没有猜错的话，然后把这个呢再用一个偏移往外偏一个厚度， 然后再用一个圆角做一个通体的小圆角好了， ok， 然后把所有的线去掉，这时候我们来看一下，最后整体做完呢，大概就是像这样的一种感觉， 对吧？它这种弯弯翻起的这种感觉啊，其实就是利用了面的一个点数和接触的一个属性特征。呃，然后就是讲一下在过程中如果出现问题了，大家学会怎么去解决，或者说是怎么去避免，好吧，然后这个就是咱们今天课程的内容，希望对大家有所帮助，也希望大家多多支持。好吧，谢谢大家。如果大家需要寒暑假进行一个进修的话，你可以在后台滴滴我们，谢谢。

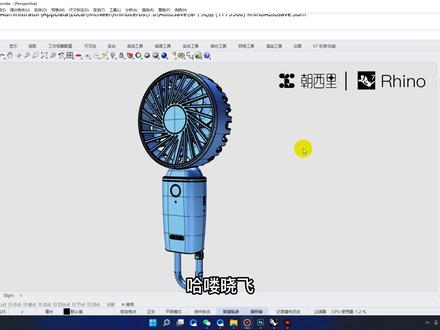

02:57查看AI文稿AI文稿哈喽小飞，今天教大家用三种方法来做这个风扇的三式图。首先第一种方法，点击菜单栏里面的尺寸标注，找到建立二地图面，选取我们想要建立的物件，点击确定 好，这里勾选第三头第三角投影，勾选建立正确边缘。啊，点击确定，等一会。好，那么这个三十图就已经建立出来了，然后我们切换到顶式图，这个三十图呢是在顶式图这样呈现出来的，然后我们给他标一下尺寸，使用我们的直线尺寸标注工具， 给他标注一下他的高度和宽度。好，但是这样你会发现这个尺寸的数字呢，太大了，怎么设置呢？点击我们这个选项，找到柱姐样式，找到毫米小模型，把模 行空间缩放笔这个数值给它改小一点，改为二点五点，确定好，那么这个尺寸呢数字就可以更改为合适的状态。好，我们尺寸标注完之后，选取我们想要导数的物件， 右击储存文件图标，好，把保存类型呢改为 ai 模式，然后给他命个名，然后 保存一下，那么这个三十图呢就已经导出来了，然后我们用 ai 打开这个文件，我们可以给他描边，给他小一点，就可以进行编辑了。 啊，这是第一种方法，第二种方法呢，我们可以先调整好我们想要展示的角度，然后右击这个标签，找到截取工具，找到制文件，勾选透明背景，如果你想要背景的话，只呈现的是白色的背景， 不想要背景的话，把透明背景给勾选上，然后把收放笔呢给他调大一点，那么他现在的像素呢，是六千多是可以的，然后点击确定， 然后把保存类型呢改为拼音记格式，如果你勾选呢透明背景的话，一定要勾选拼音记格式啊，然后给他保命名，命名保存一下， 那么这个角度的拼音这个是就已经倒出来了，那么方法你可以切换到其他模式，比如说钢笔模式， 然后我们给他再转一个角度，或者是切换到前视图，然后我们还是右击这个标签，找到截取，找到制文件，一定要记得勾选透明背景，把缩放笔给它调大一点，点击确定， 改为拼技格式，然后保存一下就是可以的。第三种方法呢，就更快速了，但是仅限于吸牛期 及以上的版本，然后选择你想要导出的这个物件，给他 ctrlc 复制一下，找打开 ai 啊，到 ai 这边给他 ctrlv 粘贴过来， 那么这个线框呢也已经倒出来了，然后可以给他释放剪切蒙版，可以给他进行编辑，可以把他的线框呢给他调的细一点，是吧？这是更快速的方法。以上呢就是犀牛导出三十头的三种方法，你学会了吗？
1307学犀牛 keyshot
02:57查看AI文稿AI文稿哈喽小飞，今天教大家用三种方法来做这个风扇的三式图。首先第一种方法，点击菜单栏里面的尺寸标注，找到建立二地图面，选取我们想要建立的物件，点击确定 好，这里勾选第三头第三角投影，勾选建立正确边缘，好，点击确定，等一会。好，那么这个三十图就已经建立出来了，然后我们切换到顶式图，这个三十图呢是在顶式图这样呈现出来的，然后我们给他标一下尺寸，使用我们的直线尺寸标注工具， 给他标注一下他的高度和宽度。好，但是这样你会发现这个尺寸的数字呢，太大了，怎么设置呢？点击我们这个选项，找到柱姐样式，找到毫米小模型，把模 行空间缩放笔这个数值给它改小一点，改为二点五点，确定好，那么这个尺寸呢数字就可以更改为合适的状态。好，我们尺寸标注完之后，选取我们想要导数的物件， 右击储存文件图标，好，把保存类型呢改为 ai 模式，然后给他命个名，然后 保存一下，那么这个三十图呢就已经导出来了，然后我们用 ai 打开这个文件，我们可以给他描边，给他小一点，就可以进行编辑了。 啊，这是第一种方法，第二种方法呢，我们可以先调整好我们想要展示的角度，然后右击这个标签，找到截取工具，找到制文件，勾选透明背景，如果你想要背景的话，只呈现的是白色的背景， 不想要背景的话，把透明背景给勾选上，然后把收放笔呢给他调大一点，那么他现在的像素呢，是六千多是可以的，然后点击确定， 然后把保存类型呢改为拼音记格式，如果你勾选呢透明背景的话，一定要勾选拼音记格式啊，然后给他保命名，命名保存一下， 那么这个角度的拼音这个是就已经倒出来了，那么方法你可以切换到其他模式，比如说钢笔模式， 然后我们给他再转一个角度，或者是切换到前视图，然后我们还是右击这个标签，找到截取，找到制文件，一定要记得勾选透明背景，把缩放笔给它调大一点，点击确定， 改为拼技格式，然后保存一下就是可以的。第三种方法呢，就更快速了，但是仅限于吸牛期 及以上的版本，然后选择你想要导出的这个物件，给他 ctrlc 复制一下，找打开 ai 啊，到 ai 这边给他 ctrlv 粘贴过来， 那么这个线框呢也已经倒出来了，然后可以给他释放剪切蒙版，可以给他进行编辑，可以把他的线框呢给他调的细一点，是吧？这是更快速的方法。以上呢就是犀牛导出三十头的三种方法，你学会了吗？
814无边际
01:48查看AI文稿AI文稿同学们大家好，今天教大家如何在犀牛当中把不小心调乱了的工具链，然后再给他调回来。 嗯，在我们日常建模当中，很多同学容易脾气暴躁，然后将这些窗口乱拉啊，然后乱拉之后呢，这些窗口他可能回不去了，就 我们更加暴躁啊，容易崩溃，对吧？那我们这里的话呢，可以点击这个按钮，就是四个视窗，你点一下，那他就会恢复原样啊，这个是非常好用的，然后你把这些窗口如果是不小心这样拉乱了的话呢，然后点一下这个窗口，他也是可以复原的， 但是有些同学可能一不小心，对吧？会将这些工具呢，哎，也都拉没了，哎，比如说把这些工具呢也都拉没了，那该怎么办呢？这里的话呢，教大家一招，我们可以在这个工具里边，然后呢找到这个工具列配置，他就会弹出一个工具列配置的窗口，然后 我们在工具列配置的窗口里边呢往下翻啊，这里会有一个标准工具列群组括号十六个标签，我们把这个勾上，然后点击确定，那么刚才丢失的这个工具列就会回来，但是他现在就显示在这个地方是不对的，我们可以拖动后边蓝色的这个框框，把它就是 水袋合适的地方，比如说，哎，放在这里，那他就回来了，同时呢我们还可以再次点击工具链配置，然后呢哎，往下翻，对吧？往下翻的话呢，我们找到这个 主要啊，把主要呢点一下，然后确定他这个主要的这个框框呢，也就会回来，但是这个主要的框框现在只有一行，那么我们可以就是把鼠标放在他的边边上 啊，这样可以把它往外稍微拉一点点，这个就变成两行了啊，他就会变成原来的这个工具链的一个形状，然后一般缺少一些其他的面板，比如说图层属性面板，都是可以在这个工具链里边啊，如果你丢失的话呢，都是可以在这里面进行找回来的。 ok， 那你学会了吗？
170美果产品大课堂
04:00查看AI文稿AI文稿犀牛点元建模真的是越来越重要了，那这两天我也经常被问到关于点元建模的两个问题，那其实这两个问题都是关于犀牛 vs 点元插件的基础问题，比较尴尬的是，如果这两个问题不解决，那后面的工作完全没有办法开展下去，所以今天我们借着这个视频把这两个问题 一起解决掉，给这些学习点元建模的新手一个明确的方向。好，我们先看第一个 e 五七， ps、 l、 s 等格式转成 v、 b、 c 的 时候，为什么进度条一直转圈？ 好，我们来演示一遍。首先我们打开 vbc 的 转换软件，这是一个专门负责把 e 五七其他的点源文件转成它独有的 vbc 格式的。我们选择打开文件，那我去加了这份 e 五七的点源文件，好，点击打开，这时候怪事来了，发现没？ 一直在读取，那如果你是第一次碰到，你可能会说我，那先等一下，结果，五分钟、八分钟，十分钟过去了，没有任何反应。当一个结果长时间无法生成， 说明他已经不满足生存的条件了。也就是说你保存的这一份文件的文件名称，甚至是文件的目录名称都不能有中文的字眼，别问为什么，这是国外的查监， 他就是这么要求的。规则是这样啊，所以我们应该怎么做？大家仔细观察这个地方，是不是你看虽然名称是 英文，但是你的路径里面什么叫路径？比如这里面的，只要这里面包含了中文都不可以，当然这种本地词牌是可以的。所以我们应该怎么做？把你的那一份点名文件，要么你回到另外一个根目录，比如 c 盘的根目录 或者 d 盘的根目录，进一个英文文件夹放进去，一定要保证你的文件名称也要是英文的，比如说在桌面上也是可以的。找到一个英文的文件夹。好，这里你看我的路径都是英文，这个也是英文，好， 双击它，或者直接选中它打开也行，此刻这个地方就变成绿色了，就说明可以产生 vbc 的 文件了。好，那这个是第一个条件的答案。好，我们来看第二个， visa 的 关键词参数都保存在姓名文件里了，把姓名文件发给对方， 对方加载了 vbc 的 点云文件参数还是不生效，这个是什么意思啊？首先我们要肯定一件事情，当我们导入了已经转成 vbc 格式的 点云文件之后，比如说我调了一些参数啊，切片什么的，那它是确实已经保存到犀牛文件里面的，那我们把这个犀牛文件保存之后再发给对方，那对方的电脑上是不是也要同步去加载这些参数？可是你会发现，有时候我们把犀牛文件也发给他，那这些参数 就是不生效，而且对方在打开我们发的犀牛文件的时候，还会弹出这么一个类似的窗口，其实流程都没错，错的是什么？我们确实把 vbc 的 点文件发给他了，可是大家注意， 我们文件里面的那一份 vbc 文件的保存路径跟你发给对方，对方下载下来之后保存的那个路径是不一致的。所以为什么有这个弹窗？就是在告诉接收那个文件的人，原来你犀牛参数保存的点入路径是这个，可是他保存的不是， 这个时候要完美的还原出我这边的这些参数，你应该按照这个弹窗的提示，比如说这个地方叫 c 盘 扫描仪，点元键膜，巴拉巴拉的要把这个路径原封不动，这样复制出来，也就说你要在同样的路径下面，同样的路径名称，甚至这份 v、 b、 c 的 点文件的 名称也要一模一样。然后你再去回到这个地方，点击插件的面板，点加号，去加载好你已经命名好的这一个路径里面的点源文件才可以，一定要这样，不然你根本参数没法同步，这时候你肯定是不需要英文吗？注意， 如果你转成 v、 b、 c 之后，那么这个地方就没有中文英文的要求了，只是说你在转之前，那你普通的点源文件，比如一五七 p、 t、 s、 l、 a、 s， 那么当时的这个文件要英文，那你转成 vvc 之后不需要了，没有要求了，这个是我们两个作为新手比较常碰到的问题，而且是必须要解决的问题，这两个你不解决，你后面工作根本没法开展。如果想系统学习，心如点穴搏的同学可以找我 坑，我帮你踩了经验，我帮你总结了语言，我帮你组织了你，只要把你的人跟头脑带上，跟着我的步伐走就可以了。
05:02查看AI文稿AI文稿今天给大家带来一款呃犀牛插件变器的软件，这款软件呢是呃主要是解决了原犀牛原生的犀牛插件变器的一些不方便的问题，然后我们可以之我们之前使用的其实是犀牛里边的这个脚本变器，然后它打开之后就是一个这样命令行的交互形式， 而且全部是英文的，所以呃使用起来对对于一些英文不太好的朋友来说是不太友好的。那么我今天呢把这款呃把这个功能封装成了一个呃有界面的形式，呃它的它的核心功能跟原声功能是保持一致的，然后呃然后额外还添加了一个加密的，加密的一个配置，然后下面就先给大家来介绍这这款插件， 呃，首先呢点点击新建项目，呃就是要需要选择一个，呃需要选择一个，呃文件保存的位置，然后可以定义插件的名称，可以定义作者的信息，还有一个联系电话，然后这里边我就可以呃先把它呃呃就是默认的，就是 my random plugin， 呃，这这就是默认的。然后呢在这里边可以添加，呃可以添加一个呃呃截取的文件，比如说我现在就选择，我选择我桌面上已经有的一个测试文件，就是 呃一个翻译测试的文件，然后这个就选好了，然后当然也可以再多多选几个，包括呃接吃还有 python 的 文件都可以选择进来，然后点击这个呢可以可以删除啊，或者是呃进行一些编辑编辑的操作，这个其实是跟犀牛衍生的那个编辑的功能是一样的， 然后呢，呃额外的一个配置是一个加密配置，然后呃对于有些朋友可能可能需要对自己的一些劫持插件进行一个呃售卖，但是呢又不想把这把自己劫持文件的逻辑暴露出去， 或者是呃，或者是不希望任何人拿到自己的插件都可以随意的使用，那么就可以启动这个呃插件加密授权的功能，一旦启动之后呢，呃就算拿到了这个安装包，也必须啊从从那个管理员那里边获取到一个 呃一个激活码才可以使用，所以而且这个是一机一码的呃，所以就可以保护自己的产权，然后这边勾选之后，它就可以自动自动去呃生成一个加密的配置，然后这些都配置完之后呢，就点一下编辑插件， 然后这边就显显示已经编辑完成，它会生成一个加呃加密的妙对，然后以及保存的文件路径。那么我们打开这个文件路径， 呃这个就是这个这个文件路径，这文件路径呢就是刚刚呃翻译出来的结果，这个呢就是刚刚刚刚的项目文件，然后这里边这里边是翻译出来的结果，翻译出来结果包含呃三部分，一个是 i i h p 插件，这个就是犀牛的插件，然后这个是 yik yik 的 一个文件。另外呢就是这个 呃，这个是一个私钥文件，这个是这个只有有了这个文件才可以去呃去对呃发售出去的插件进行一个解密。那么我们可以直接把这个呃插件透入到犀牛当中。好，这边透入之后输入 meeting， 第一次输入之后呢，它会它就会呃弹出来一个许可验证的，许可验证的内容，呃，因为当下这个文件里边是没有没有激活文件的。呃，那么就需要，呃用户需要把这个复制机器码， 把这个机器码发送给，发送给，呃，发送给管理员，管理员就使用使用，呃，仍然就是还使用使用这个这个软件，把刚刚的机器码复制进来，然后浏览选择一个，选择一个，呃，刚刚 选择一个刚刚生成的文件，里边包含了一个私钥文件，当选择这个私钥文件之后呢就可以生成授权文件，点击生成这边生成了一个文件，然后可以选择文件路径保存之后，然后然后关闭，关闭犀牛重启一次， 好，它就启动了，启动了之后再次输这个命令，然后它要先加载一下接持的插件， 好，这就已经加载完了，然后就可以看到这个功能其实就是一个简易的，简易的拾取一个点，然后设置一个半径，比如说五百， 然后就生成了，生成了，呃几个几个圆形，这其实就是一个简单的测试，那么那么这个流程就已经跑通了。可以看到， 呃主要的主要使用到的就是 r p， 这个是插件读体，这个是私钥，呃，当你需要把这个插件发送给你的用户，发送之后呢？用户会生成一个机器嘛，然后你再使用这个私钥文件， 呃， c r 文件结合，起码就可以生成授权文件，这个是授权文件，只要授权文件跟呃 r h p 的 插件在同一个文件夹，那么它就可以自动自动实现激活，这个插件就可以用了。如果你没有这个，如果没有这个激活文件的话，那个这个插件它就算拿到了， 呃， r h p 的 安装包它也是用不了的，这样就可以实现一个保护自己产权的功能。
03:10查看AI文稿AI文稿本节课教大家用犀牛 g f 二自动摆放多个视图，帮助大家提高出图效率。 我们先切换到渲染模式，我用的背景是黑色的，在显示面板里修改，如果找不到显示，就得在选项中把显示打上勾，然后直接在背景这里面更换要显示的背景颜色， 根据工作中客户需求进行切换。这里我就改回纯黑背景，因为等一下要给戒指 k 白材质， 打开材质库点模型，分别上好材质， 上完之后选 选择整个戒指，点击一键多视图。如何修改界面中的数值呢？点击之后前后滚动鼠标，滚轮快速调节数值大小， 下方的不长指的是每次修改的数值大小，比如改为五，就能更细微地移动或者旋转。 并且我们还可以把修改后的这些参数保存下来，以便下次使用。 比如改一个自己常用的立体视图，在这里输入一个名称，点击保留。 每当需要存图的时候，打开功能，直接点击我们保存好的视角即可，确定后就可以标数据存图了。 戒指能用吊坠，同样可以先把材质给上， 切换至渲染模式。打开功能， 这边多了一个视图，右键删除掉。把纵向距离和旋转数值都归零，调整吊坠的横向距离， 更改纵轴角度，这里直接输入负九 九十度就行。下面这个竖直用滚轮微调，把旋转部长改小，再进行微调， 再微调一下吊坠的间距，改完把数据保存下来 以后，需要存吊坠图片时，可随时打开调用。 以上就是本集的内容，我们下集再见。
87零犀文化
07:02查看AI文稿AI文稿这种模型面积表格如何快速制作？这个刚好是我们一位展开学的问题，那这个问题对他来讲其实超纲的，因为他只是负责化展开，那他说到的模型呢？长这个样子，我们来观察一下啊，每一键版有对应的编号，那他的需求很简单，只要把编号跟模型一对应，把面积给他表达出来就可以了。 对于面积来讲，这里面大家注意区分，我们信用里面求模型主要是求它的表面积，那如果对于工厂这个生产环节，他去定原材料，那他的面积应该是一个外卤面，那已经跟他沟通过了，只要求这个模型面积就可以了。那如果是工厂好，最后就跟客户结算来讲，那这个按模型面积肯定是吃亏的 啊。那对于一个技术员来讲，我们不管要求什么面积，只要他要什么数据，我们能够求出来就可以，那我们就接着这个视频帮他把问题搞定吧。那想把这样一个面积表格顺利做出来，我们需要解决三个问题。第一个让电脑知道 编号，模型一，对啊，那很多人就比较主观说，模型不是有编号吗？一个模型对应一个编号，那这是我们肉眼看到的，那对于电脑而言，他是不知道的好，所以想解决这个问题，我们得用参数话了，当然你可能会说，我手搓可不可以？手搓当然也行啦。好，选中这个模型，输 a i e a， 那 么这个是有面积提示。 好，我们再通过编号去人工输入，可以，但是效率太低下了。好，我们就用参数啊，快速把它搞定，模型我们就用这个 break 电池承载一下，那么编号我们就用一个插件里面的，它专门设计编号的输过来把它承载进来， 那这些插件我在课堂上都会免费提供给大家。那么首先刚刚说了第一步，让电脑知道编号和模型一对应， 那怎么才让电脑知道呢？我们会用到一个电池封包，那这个封包也是我写给大家的，这个编号铝板同步成组，这些我都发给大家了，那所有的封包就是将多个电池合并成一个啊。有时候我们经常用一些某些功能把它组装成一个，这样用起来效率高一些。 好，根据它的字面提示，这个是我们的铝板模型，这是咱们的文本。那这样还不够，这里需要一个开关， 我们找到一个布偶开关给它竖过来，那这个时候怎么证明它已经编号跟铝板同一层住了？我们来看下分析数据，你看编号铝板戳进没，那对于数据结构来讲已经同步层住了， 那这个时候我们就把它单独出来，因为这里面还要解决第二个问题，编号和模型按顺序排序，你说通过这个封包，我们已经把第一个问题搞定了。好，那我们就用 list item 把它抽出来，这是第零个的编号。 好，同理，再抽出第一个的模型，这边反转一下，按照他的电子运算规则，这些我到课堂上会详细跟大家讲，因为视频时间有限， 我们就要把这个步骤流程过一遍，那这里面就是一堆的编号，这里面是一堆的铝板。那刚刚做的这一步只是让电脑把模型跟标一对应， 更没有让他们去排序，所以接下来这一步就是要让编号和模型按顺序排序，因为通过编号我们得知这编号它是有顺序的，大家发现没，是无序的啊，所以我们给他拍平，不需要复杂数据结构。那我们现在唯一能下手就这个编号的顺序了，因为铝板它是一个模型， 我们很难去发现它到底有什么规律啊，所以我们等我要做就是对这个铝板编号排序， 从而再带动铝板排序一一对应。好，那这里面我们会用到一个毒蛇插件里面的电池啊，今天讲的这几个知识点很重要，属于一个高阶内容了，找到这里面的字母列表排序好，我们数来给他，那这边的编号就按这个顺序排了。那因为之前 编号跟铝板一对应了，那么编号所以呢？就等于铝板的，所以，所以我们就拿这个，所以再重新抽一下就可以了啊。 list 点抽出来， 列表是铝板，所以是刚刚编号的，所以那么铝板也跟着这个编号一对了。好，第二个我们就搞定了。 第三个制作面积表格，这也是我们的核心问题。好，同理还是会用到我们的一个蜂窝电池，课堂上我还是会给大家找到我给你们的蜂窝电池，这里有一个电池，专门叫什么表格生成器，很好用，我们给他拿出来，看他要什么输入端，我们就满足什么条件呗。好，表格的定位点， 剩下就是单元格长跟单元格宽，那我们要明确数据表长什么样，就是一个标题呗，对不对？单元格呗，下面就每一个标题对应的每一列数据，所以这是电磁风暴的一个核心原理，那我们就先随便输一个，先给个一百二十，长宽随便给。 好，现在还没有任何数据，为啥？因为我们标题还没有给标题，我们想一想一个数据表格有什么？首先要有一个序号，还有编号，还有啥？比如说数量，还有面积， 还有什么，比如说备注，我们把这些标题给他准备好，等我把需要他每一个标题对应的每一列数据输过去就可以了。好，这是咱们的标题，此刻观察这个表格的标题的每个单元格就已经生成了，我们缩小一点。好，剩下就是文字大小了，我们把这个地方，比如先给个二十五，看下，效果 还不错，那这里的标题就生成了。那接下来就是表格数据函数，我们看这里面有几键板，我们就给几行呗。比如当前很简单，一百三十八，我们拿一个 数据列表的长度值数来给他，那输过来就可以了。 ok， 那 么这一个大列的数据表就搞定了，那接下来我们只要满足这个封包的最后一个输入端的条件就可以了。好， 每列数据也是什么意思呢？序号的数据输过来给他，编号的数据输过来给他，以此类推，那么这个数据表格就做出来。那怎么样才能把这么多的数据变成一个数段数据来？这个时候就需要用到我们小数表里面的这个点缠绕 来，过来给他一二三四五，总共五列数据，咱先把数端满足五列。好，那第一列就是满足序号呗，做序号太简单了，这是入门必备，我们找到等差数列好，把这个序号满足就可以了。起步中我们习惯性为一，开始 那每一步默认是为一，那总共走几次，就刚好这里面的一个列表长度展示过来给他就行了。好，这是第一列数据序号。 嘿，咱们就搞定了，既然解决编号问题，那编号其实之前已经排过去了，也是有的，直接拿过来用也有了，大家看到没，这是发过来的模型，它自带的编号我们已经给他一对了。接下来我们看标题数量，这里面每一件模型的数量都为一，咱们就给个一就可以了，如此的简单。 那几个重点就求面积了，每一件模型的面积，同样的我也会给你们一个电池封包，专门求什么面积的出来给它好物件，咱们这一堆排序后的模型竖过来，小重点咱们控制个两位就可以了。这里有分总面积，有分单件面积，我们就给单件面积呗。 竖过来，你看面积也有了，太搞笑了，那最后一列备注没啥备注的，没什么风险提示，咱就备注一个，好好干。好，竖过来， 那么这个面积表就搞定了。好，这个知识点我觉得还是挺重要的，那对于铝板展开来讲确实有点超纲，那对我们铝板设计来讲，这又恰好是一个必须要掌握的技巧。 ok， 我 们给他背出来， 那么这个就搞定了，怎么样？虽然现在已经过年了，但是我们的行业知识分享不会跟着一起放假的，点赞关注，你可以学到更多有用的行业知识。
02:39查看AI文稿AI文稿今天给大家演示一下这个异形的这个造型，非常多的这种门，这是这是一个门，现在呢他的钣金也已经全部拆好了，他有很多的圆弧啊，嗯，我们放大看，我们可以看到他的板厚问题全部处理好，这个模型呢， 钣金拆分已经全部结束了。好，我给大家演示一下如何一键导出所有的图纸。我们打开钣金展开工具，钣金展开工具材料厚度呢是一点五毫米，我们给他设置成一点五毫米厚的材料。 下一步呢这些参数呢，什么都不要动啊，我们只要只需要框选所有的模型，直接点击一键出图，里面有多余的线条，我们要用优 用过滤工具啊，把它删掉，删除里面多余的线条啥的。下一步框选所有的模型，直接点击一键出图， 稍微等一会，等会所有的图纸就全部导出来了，包括激光切割图，包括折弯图纸，而且出的图纸呢是非常详细的。打开图，好，这时候所有的图纸全部导出来了，我们看原始的模型，原始的模型自动上色，自动编号，它会自动统计相同的零件。 如果说我们觉得这个文字信息太大的话，我们可以框选一下子，然后点这个物件，呃，点这个物件属性，点这个 a， 右边这个 a， 把这个高度呢给它调小一点就行了，文字的高度一起变小，这是我们的标注呢，就非常清楚 了，非常清楚了，这是每个零件的编号，非常清楚。如果说我们想导出那个，呃，如果我们想导出那个 焊接图的话，我们可以这么操作，一下子就是我们选中所有的模型，把里面所有的模型全部选中，给它复制一份出来。下一步呢，我们打开方管批量出图的工具，这是一个批量出图的工具，我们这地方呢，起用钣金材料单，然后把这个起用方管切割机的勾去掉，然后选择模型，直接一键出图。 好，图纸已经导出来了，我们，嗯，大概调一下它的轴侧图的大小，少选了一个是吧？少选了一个，只给大家演示烘培图纸需要选内容，图纸全部导，这是一个焊接图，这是一个焊接图，右边的右下角呢，会自动导出一个材料清单。好， 我们再看一下前面的激光切割图和折弯图纸，这是一排激光切割图，非常清楚，非常详细，展开的尺寸非常准。 下面呢是折弯图纸啊，这些折弯图纸呢，直接打印就可以了，上面的折弯信息非常清楚，还有个它有四个仕图，主仕图，左仕图，还有个上市泡面图，还有个加厚效果的轴侧图。左下角呢，还有材料清单啊，非常详细，所有的图纸全部导出来了。
33钣金老铁
01:24查看AI文稿AI文稿当你想要把摆正后的食材导出 excel 格式的时候，你是否像视频这样一个个点导出效率极差？几百个食材要你导出，那就十分头疼。 我们来到食材插件这里，选择批量导出 excel 框，选要导出的食材模型，输入编号，默认名称，指定输出文件夹即可。系统会自动批量执行操作， 每个石材都会移动到原点，然后再导出，方便加工。打开文件夹可以看到结果， 这里我随便拖一个模型进犀牛，选择导入即可。模型在原点位置，我切换线框模式，看得清楚点。独立编程插件，无需借助 g h， 不 怕各种插件冲突问题。 如果我们的食材是网格模型，我们就选择批量导出， s、 t、 l 一 样指定编号，不指定就默认模型名称， 输出一样会有输出的进度。成功后直接弹出输出文件夹，以后就不要傻傻自己一个个去导出了， 我们不能浪费时间在这种最基本的常规操作上。更多插件咨询后台直接联系我即可。感谢你的观看！
