强电485布线教程
智能酒店强电四万五客户方案如何布线？这个视频你一定要看完，不然你的工程又要返工重做。我们接了一个插卡取电两个智能开关来作为演示，看一下开关的背面， 零火线从空开出来后进取电取电这里分火线进和火线出，从取电的火线出到开关火线开关零线和取电零线共用， 然后开关上 l 一到 l 四为灯光的控制回路。如果是同一路灯光，要用不同的开关来控制，只需要把回路拉到其中某一个开关即可。 另外的开关用程序来对这一路灯光进行控制。除了强电，部分开关跟开关，包括取电之间还需要一根弱电 ab 通讯线连接来执行模式控制等逻辑。这样一个基础的强电四八五客控方案布线就完成了，是不是很简单的？
粉丝1.1万获赞6.1万
相关视频

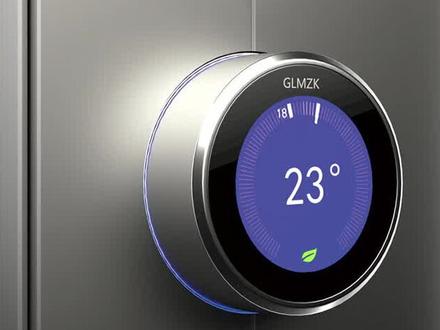

01:09查看AI文稿AI文稿大家好，今天给大家分享一下酒店客控强电总线四八五方案的开关布线图。我们来看一下房间开关的分布布局。首先是进门口位置的三连体开关，分别是取电及走廊、 洗手间灯光控制、清理勿扰等服务信息的控制。然后就是左右床头三连体开关插座分别控制灯光场景模式、电动窗帘、 装 usb 充电插座、给客户提供充电等等。重点要注意的就是我们所有的强电四八五开关需要灵活供电， 所以每一组布一对零火线，然后每一组开关用网线或者 r 微微的两星线并连起来就可以了。灯光的控制线就跟传统家用布线是一样的， 火线拉到开关作为控制线，这个是酒店强电总线客控解决方案的布线图，基本上跟传统的家用布线是一样的，就多了一根零线以及一根通讯线，是不是非常的简单，您学会了吗？
1924格莱美智能电气企业店
02:40查看AI文稿AI文稿好的，今天跟大家讲一下四八五的电动充电怎么设置，首先我们要接好电源啊，给他通二百的电，那么这个是四八五的线 啊，失败的线直接用这个水晶的插好，死皮的水晶的插好，那这个呢是不用插的，那这里有两个孔啊，这个孔是设置的啊，像一个开关一样的， 嗯，这是个指示灯，那我们设置最后第一步，恢复出厂设置，用个牙签或者小螺丝刀直接捅个十秒钟，捅完十秒钟之后这里下面这个灯连闪五次，闪完五次之后就代表啊，代表什么呢？代表 恢复出厂设置了啊，刚刚闪了五次啊，这样就恢复出厂设置了。恢复出厂设置之后啊，这里面是没有地址的，但是 我们要把它设地址啊，怎么设地址呢？长按这个五秒，最下面闪了两次之后松手啊，这牙线伸开，我们来看一下，首先长按啊，第一次啊，闪了一次 啊，闪第二次马上生射，然后这个是我们发送啊，发送这个窗帘的信号啊啊，再看这边，这边连闪五次啊，连闪了五次，连闪五次之后 啊，这个就是好了，那我们试一下这个充电电机算不算啊？啊？充电开啊，充电关 反转啊，窗帘停，这样就是好了。那么这个呢是在这个地方啊，设置这个触摸屏的设置地址是在这上面啊，这个地方和这个地方，那么这边呢是在这里啊，这边是在这里，这里做了两 隐藏键啊，就是看不到，但是我们设的时候就这样设就可以了，那么这个是触摸开关啊，触摸触摸开关是这样设置，那么设好了之后呢，也可以通过这个普通开关来进行控制我们的电动窗帘啊，智慧主机在哪边呢？智慧主机是在这边啊， 这块主机设置这个，这个窗帘是在这个地方窗帘学习按钮啊，这个一共有十个电机，也就是现在这个系统呢可以。嗯，控制十台四百五的电机。 那四八五的电机的布线方法呢？首先啊第一个是电源要布到位，第二呢把这个每个窗帘的开关，哦，每个窗帘啊电机啊用四八五线啊或者是花线把它串起来，比如你家里十个电机啊，用一个 发现串起来了，另外一端的到智慧主机那边，这样就可以了，这个做四八五的电机就这样就可以了。
170我要学智能
02:22查看AI文稿AI文稿嗨，大家好，我是智能遮阳连百优，今天呢给大家讲一下强电的窗帘电机， 他跟正常我们使用的那个窗帘电机呢，有什么区别？就是说强电的话，他控制方式的话，他是通过直接通过这个开关去控制的，他不是使用遥控器，用电池的那种遥控器去控制他，然后他的好处在于呢， 他像遥控器的话，他放在放在家里的话，你们经常的话会容易把它搞掉，然后用这种开关的话，他是直接接入我们家里二百二十伏的电缆， 这样的话你窗帘的话就是相当于你电动窗帘用多久，你这个开关他就用多久，他就不会像遥控器那样的调的话，因为这个电动窗帘他是需要对码的，他不是像家里的空调一样，你调了一个遥控器买一个回来。就是他这个接线 的话是五根线的，一根正转线，一根反转线，然后一根公共线，一根火线，一根花线，然后我们这个呢就是酒店的插卡式的接电方式， 然后如果说不需要插卡式的话，直接这个强电开关，这两根线牵到零线跟火线上就行了，然后我们这个是插卡式的，酒店插卡式， 看这样插上去的话，欢迎使用智能他这个开关就可以用充电系统，这边是布，这边是沙， 中间是暂停上行下行。欢迎使用智能语音控制窗帘系统， 然后他这个还可以接那个干触点的，这个是强电的， 有不懂的可以问我。家里的话，预留线的话就是说从窗帘盒子预留到开关这里预留一个开关盒，预留一个窗帘的开关盒，然后到那个窗帘盒那里，另两头任何一头留五根线， 留五根线出来，一根零线、一根火线、一根正转线、一根反转线、一根地线，然后就 ok 了。如果说是酒店里面，酒店里面的话，然后就是多留一个这个开关就行了，留两个。
259牛哥说遮阳
00:35查看AI文稿AI文稿大家好，今天我们来说一说强电四八五客户系统是如何不限的。首先我们可以把房间内所有的开关面板用通讯线或网线串联起来，然后 窗帘、电机、有线红外遥控器、人体红外感应器也分别用网线或者通讯线预设到网关所在位置。如果酒店用的是一个弱电门线，这个时候也需要把通讯线或网线预买到网关的位置。以上就是酒店 智慧客房强电四八五系统基础设备的一个不限方式，如果大家还有什么问题，欢迎和我们在评论区进行一个沟通交流。
00:46查看AI文稿AI文稿今天来跟大家分享一下强电四八五 qq 方案中门牌的具体接线方法。我们的门牌呢是弱电门牌，只需要从网关处拉一根网线到门牌的位置即可。我们看一下门牌对应的端子，指示有正负极、清理入住稍后勿扰等。 这些呢，只需要按我们标的网线的对应的颜色接上网管端是标准的网络水晶头接口直接插上就可以了。 入住指示灯是通过插卡取电来识别的，清理勿扰以及请稍后是房间内对应的按键来实现的。这些对应的按键也不需要布控制线，只需要开关跟网关有四八五通讯即可，这样布线来说是不是也方便了不少呢？
123格莱美智能电气企业店

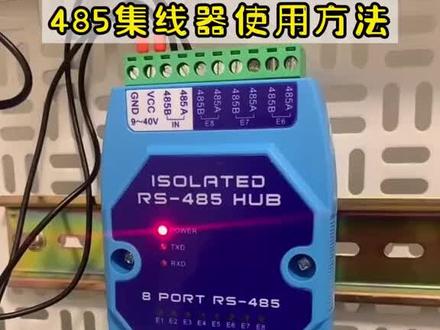

00:55查看AI文稿AI文稿我们来看一下四八五极限器的使用方法。首先正常情况下，我们进行 plc 与从占之间的末 bus 通讯，只需要两根线直接连接到从占设备上面即可。 那么什么时候会用到四八五极限器呢？比如说现场有多个从战，并且从战与从战之间的距离比较远，布线不方便，这时可以通过四八五极限器来进行连接。多个从战设备接线方法需要一进一出引出两根线 来给到 plc 的通讯接口上面，如果是其中几个仪表的距离非常远，现场布线不是很方便，可以把现场各个从站的仪表的四八五这两根线 它放到柜子里，分别接到极限器的四八五接口上面，我们看到是一个八路的，最终接到极限器之后，通过这个接口引出两根线来与 p a c 进行通讯，这样布线就非常方便， 实现一个 plc 与多个从站进行通讯，通过温度传感器来进行测试，这是发送结束指示灯，如果有多个从站，这些灯会轮循的闪烁，这就是四八五极限期的使用方法。
